1 Instrukcja obsługi oraz instalacji piekarnika NP 076TE B

2 Instalacja - Eksploatacja - Konserwacja SZANOWNI KLIENCI, Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru. Nasz nowy, starannie zaprojektowany produkt został wykonany z materiałów najwyższej jakości, został też dokładnie przetestowany, tak aby spełniać wszelkie oczekiwania naszych Klientów związane przygotowywaniem potraw. Prosimy zatem o uważne zapoznanie się z prostymi instrukcjami i o przestrzeganie ich, co umożliwi Państwu osiąganie znakomitych rezultatów od samego początku. PRODUCENT WAŻNE Tabliczka znamionowa piekarnika jest dostępna nawet po pełnej instalacji piekarnika. Tabliczka jest widoczna po otwarciu drzwi. Zawsze należy podawać specyfikacje zawarte na niej, aby zidentyfikować urządzenie podczas zamawiania części zamiennych. SPIS TREŚCI strony Pierwsze użycie Panel samooczyszczający Ochrona środowiska naturalnego Panel sterujący Instrukcje obsługi: - pieczenie tradycyjne - pieczenie z użyciem wentylatora - grillowanie Timer elektroniczny Wymiana lampki Zdejmowanie drzwi piekarnika INSTRUKCJE DOTYCZĄCE INSTALACJI Montaż w jednej linii Połączenia elektryczne

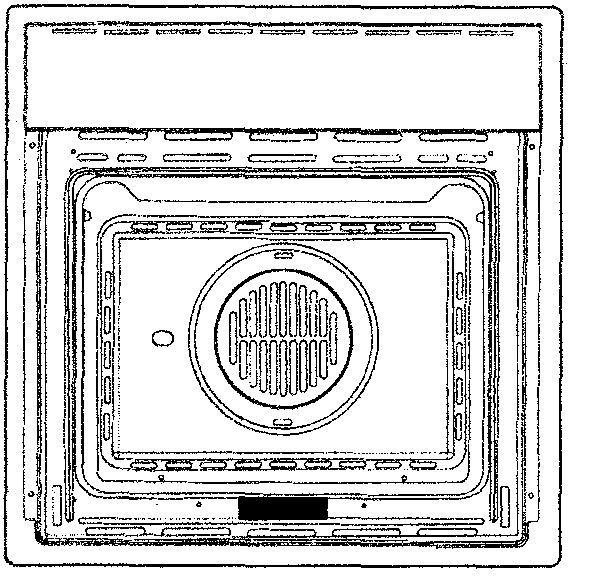

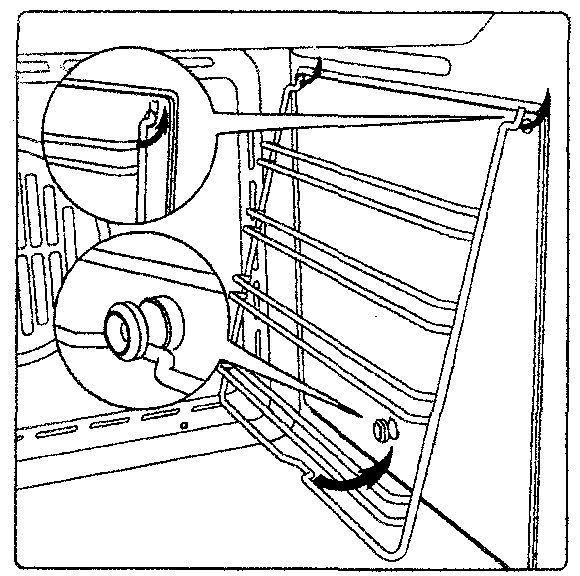

3 PIERWSZE UŻYCIE Umyj piekarnik dokładnie mydlaną wodą i dobrze spłucz. Aby usunąć boczne ramy z piekarników o gładkich ściankach postępuj zgodnie z ilustracją. Włącz piekarnik na 30 minut przy najwyższym ustawieniu temperatury, aby wypalić wszelkie ślady tłuszczu, który w innym przypadku mógłby spowodować nieprzyjemny zapach podczas pieczenia właściwego. Ważne: Ze względów bezpieczeństwa zawsze wyłączaj wtyczkę z gniazdka, lub rozłączaj kabel zasilający od piekarnika przed myciem piekarnika. Nie stosuj substancji kwasowych lub alkalicznych do mycia piekarnika (kwas cytrynowy, ocet, sól, pomidory, itp.). Nie stosuj produktów na bazie chloru, kwasów lub środków ściernych do czyszczenia malowanych powierzchni piekarnika. SAMOCZYSZCZĄCE PANELE KATALITYCZNE Do naszych piekarników o gładkich ścianach można zainstalować panele samoczyszczące, tak aby zakrywały ściany wewnętrzne. Takie specjalne panele są po prostu zawieszane na ścianach przed założeniem ram bocznych. Są one pokryte specjalną mikroporowatą, katalityczną emalią, która utlenia i stopniowo odparowuje wszelkie plamy tłuszczu i oleju przy temperaturze pieczenia ponad 200 C. Jeśli piekarnik po upieczeniu tłustych potraw nie jest czysty, włącz pusty na 60 minut (maksymalnie) ustawiając maksymalną temperaturę. Nigdy nie czyść ani nie myj paneli samoczyszczących środkami ściernymi, kwasowymi ani alkalicznymi.

4 OCHRONA ŚRODOWISKA NATURALNEGO Jako sposób dbania o środowisko, dokumentację dostarczaną z niniejszym piekarnikiem wydrukowaliśmy na papierze bielonym, niechlorowanym, lub wyprodukowanym z makulatury. Opakowanie również zostało zaprojektowane z uwzględnieniem uniknięcia możliwego wpływu na środowisko. Materiał opakowania jest ekologiczny i może być użyty ponownie, lub poddany przeróbce wtórnej. Oddając opakowanie do obróbki wtórnej pomożesz oszczędzać surowce, jak również zmniejszyć ilość odpadów produkowanych przez użytkowników indywidualnych i przemysł. FUNKCJE PANELA STERUJĄCEGO SYMBOLE FUNKCJI NA PANELU STEROWANIA Lampka piekarnika (pozostaje włączona podczas pracy piekarnika). Dolny element grzewczy. Ustawienie termostatu od 50 C do MAX. Górny i dolny element grzewczy. Ustawienia termostatu od 50 C do MAX. Górny i dolny element grzewczy z wentylatorem. Ustawienia termostatu od 50 C do MAX. Okrągły element grzewczy z wentylatorem. Ustawienia termostatu od 50 C do MAX. Wentylator do rozmrażania. Ustawienie termostatu 0 C. Dolny element grzewczy z wentylatorem. Ustawienia termostatu od 50 C do MAX. Podwójny górny element grzewczy z wentylatorem (duża powierzchnia do grillowania). Ustawienia termostatu od 50 C do 200 C. Podwójny górny element grzewczy (duża powierzchnia do grillowania). Ustawienia termostatu od 50 C do 200 C. Górny element grzewczy (mniejsze grillowanie przy niskiej mocy). Ustawienia termostatu od 50 C do 200 C. Dolny element grzewczy + Okrągły element grzewczy z wentylatorem. Ustawienia termostatu od 50 C do MAX.

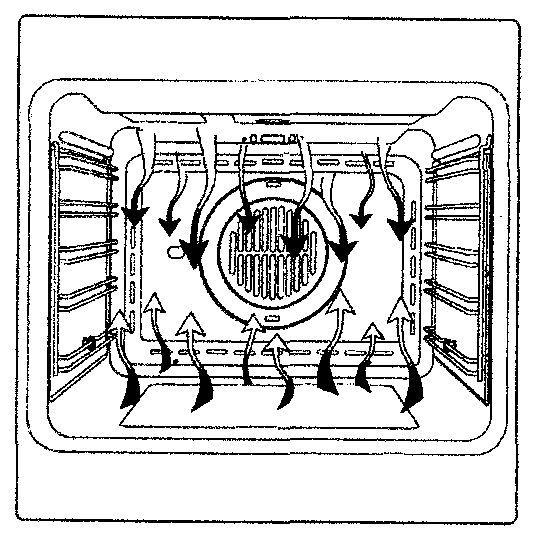

5 INSTRUKCJE DOTYCZĄCE EKSPLOATACJI PIECZENIE TRADYCYJNE Tradycyjne sposoby pieczenia stosują ogrzewanie z góry i z dołu do przygotowania jednej potrawy. Potrawy należy umieszczać w piekarniku dopiero po osiągnięciu przez piekarnik temperatury pieczenia, tzn. gdy wyłączy się wskaźnik nagrzewania. Jeśli chcesz podwyższyć temperaturę górną lub dolną pod koniec cyklu pieczenia, ustaw kontrolkę temperatury na właściwą pozycję. Zalecane jest, aby w trakcie pieczenia jak najrzadziej otwierać drzwi piekarnika. PIECZENIE Z UŻYCIEM WENTYLATORA Przy takim sposobie pieczenia wentylator umieszczony z tyłu umożliwia cyrkulacje gorącego powietrza w komorze piekarnika, tworząc jednolite ciepło. Dzięki temu przygotowanie potrawy jest szybsze niż pieczenie tradycyjne. Jest to odpowiednia metoda, aby piec potrawy wykorzystując więcej niż jedną półkę, zwłaszcza jeśli przygotowywane potrawy należą do różnych typów (ryby, mięso, itd.). ROZMRAŻANIE Wybór jednej z funkcji z zastosowaniem wentylatora i ustawienie termostatu w pozycji zero, umożliwia wykorzystanie cyrkulacji zimnego powietrza wewnątrz piekarnika. Tym sposobem mrożonki mogą być rozmrażane szybko. Wstępne nagrzewanie piekarnika nie jest konieczne, ale jest zalecane w przypadku gdy chcemy upiec ciasta.

6 GRILLOWANIE Stosuj tę funkcję do grillowania lub przyrumieniania potraw. Niektóre piekarniki wyposażone są w silnik elektryczny oraz szpikulec do obracania rożna. Umieść półkę z potrawą, którą chcesz przygotować na 1. lub 2. pozycji od góry. Podgrzej piekarnik przez 5 minut. Ustaw termostat na temperaturę od 50 do 200. WENTYLATOR CHŁODZĄCY - (jeśli jest w wyposażeniu) Wentylator umieszczony jest w górnej części piekarnika i wytwarza cyrkulację chłodzącego powietrza wewnątrz urządzenia oraz przez drzwi piekarnika. Włączany jest gdy temperatura obudowy piekarnika osiąga 60 C. Po włączeniu piekarnika z termostatem ustawionym na 200 C, wentylator włącza się po ok. 10 minutach. Wyłącza się gdy temperatura obudowy piekarnika schodzi poniżej 60 C. Po wyłączeniu piekarnika z termostatem ustawionym na 200 C, wentylator wyłącza się po ok. 30 minutach. TIMER ELEKTRONICZNY O 6 PRZYCISKACH Ustawianie zegara Naciśnij jednocześnie przycisk czasu trwania oraz przycisk zakończenia pracy następnie naciskaj przyciski +/- aby ustawić czas.,a

7 STEROWANIE MANUALNE Aby zacząć pieczenie bez ustawiania zakończenia czasu pieczenia, naciśnij przycisk sterowania manualnego. USTAWIANIE TYLKO CZASU TRWANIA W TRYBIE PÓŁAUTOMATYCZNYM Aby ustawić czas trwania pieczenia, naciśnij przycisk czasu trwania oraz naciskaj przyciski +/- aby ustawić czas trwania pieczenia. Sygnał dźwiękowy będzie słyszalny na koniec zaprogramowanego czasu gotowania i piekarnik wyłączy się. Przekręć gałki termostatu i przełącznika do pozycji 0 i wciśnij przycisk sterowania manualnego. USTAWIANIE TYLKO ZAKOŃCZENIA CZASU PIECZENIA W TRYBIE PÓŁAUTOMATYCZNYM Aby ustawić zakończenie czasu pieczenia naciśnij przycisk zakończenia czasu pracy oraz naciskaj przyciski +/- aby ustawić godzinę wyłączenia piekarnika. Sygnał dźwiękowy będzie słyszalny na koniec zaprogramowanego czasu gotowania i piekarnik wyłączy się. Przekręć gałki termostatu i przełącznika do pozycji 0 i wciśnij przycisk sterowania manualnego. PEŁNE STEROWANIE AUTOMATYCZNE Aby ustawić zakończenie czasu pieczenia naciśnij przycisk trwania pracy oraz naciskaj przyciski +/- aby ustawić czas trwania pieczenia. Naciśnij przycisk zakończenia czasu pracy oraz naciskaj przyciski +/- aby ustawić czas wyłączenia piekarnika. Gdy zakończysz ustawianie tych czasów, symbol AUTO będzie migać i usłyszysz sygnał dźwiękowy. Naciśnij którykolwiek przycisk, aby sygnał wyłączyć. MINUTNIK Naciśnij przycisk minutnika oraz naciskaj przyciski +/- aby ustawić wymagany czas trwania pieczenia. Usłyszysz sygnał dźwiękowy na koniec czasu gotowania. Naciśnij którykolwiek przycisk, aby sygnał wyłączyć. BŁĘDY PROGRAMOWANIA Nie można zaprogramować okresu pracy, który zaczyna się wcześniej niż czas wyświetlany na zegarze. Jeśli będziesz próbować to zrobić, usłyszysz sygnał dźwiękowy i pulsujący symbol AUTO. Po prostu zmień czas trwania lub czas pracy aby poprawić błąd. ANULOWANIE PROGRAMU PRACY Aby anulować program, po prostu wciśnij przycisk sterowania manualnego.

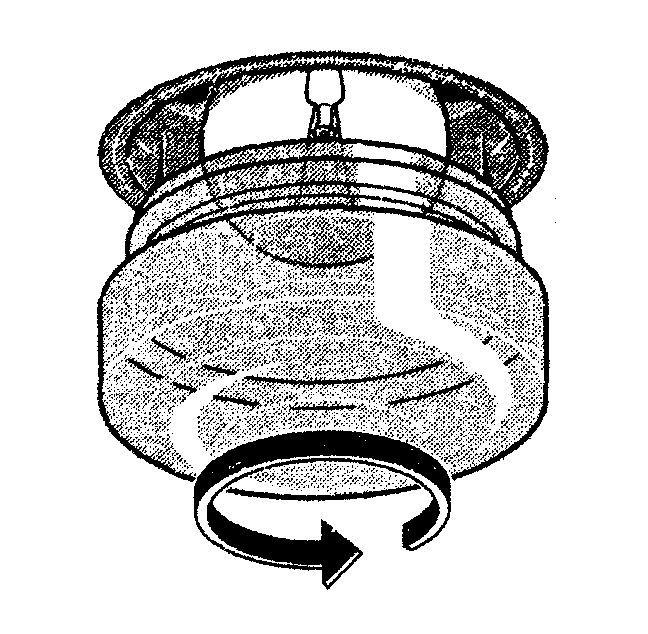

8 WYMIANA LAMPKI PIEKARNIKA WAŻNE: Lampka piekarnika musi posiadać następujące właściwości: a) musi być odporna na wysokie temperatury (do 300 C) b) zasilanie: sprawdź V/Hz wskazane na tabliczce znamionowej. c) moc 25W. d) trzonek E 14. Zanim rozpoczniesz, odłącz urządzenie od sieci elektrycznej. - aby zapobiec uszkodzeniom, rozłóż w piekarniku ściereczkę - odkręć szklaną przesłonę lampki - odkręć starą żarówkę i wkręć nową - nałóż przesłonę szklaną i usuń ściereczkę - podłącz urządzenie do sieci elektrycznej ZDEJMOWANIE DRZWI PIEKARNIKA Drzwi piekarnika można zdjąć łatwo i szybko. Aby to zrobić wykonaj następujące kroki: - Otwórz drzwi szeroko - Podnieś dwie dźwignie pokazane na rysunku - Przymknij drzwi, aż do pierwszej blokady (spowodowanej przez podniesione dźwignie) Podnieś drzwi do góry i na zewnątrz, aby wyciągnąć je z zawiasów Aby drzwi wstawić z powrotem, włóż zawiasy do umocowań i opuść dźwignie.

9 INSTRUKCJE DOTYCZĄCE INSTALACJI Montaż w jednej linii Piekarnik można zainstalować pod blatem kuchennych lub w słupku. Rysunek pokazuje wymiary dotyczące instalacji. Pamiętaj o tym, aby sąsiadujące materiały były odporne na ciepło. Ustaw piekarnik centralnie względem ścian sąsiednich urządzeń i przytwierdź przy pomocy załączonych w zestawie śrub i nakrętek. Sprawdź załączone instrukcje, aby znaleźć informacje na temat łączenia piekarnika z wielofunkcyjnymi kuchenkami gazowymi lub elektryczno-gazowymi. POŁĄCZENIA ELEKTRYCZNE Przed podłączeniem piekarnika do sieci elektrycznej upewnij się czy: - Napięcie dostępne w sieci odpowiada specyfikacjom podanym na tabliczce znamionowej umieszczonej na przedzie piekarnika. - Sieć ma odpowiednie uziemienie zgodne z obowiązującymi przepisami i zasadami. Właściwe uziemienie jest wymogiem prawnym. Temperatura kabla zasilania na całej długości nie powinna nigdy przekraczać temperatury otoczenia o ponad 50 C. Jeśli urządzenie stałe nie jest zaopatrzone w kabel zasilania i wtyczkę, lub inny przyrząd umożliwiający wyłączenie urządzenia z sieci elektrycznej, z odstępem między stykającymi się elementami, który gwarantuje ochronę przed przepięciami klasy III, wówczas taki sprzęt musi być i zainstalowany do źródła zasilania zgodnie z przepisami dotyczącymi instalacji elektrycznych. Gniazdko lub włącznik musi być łatwo dostępny, gdy piekarnik jest zainstalowany.

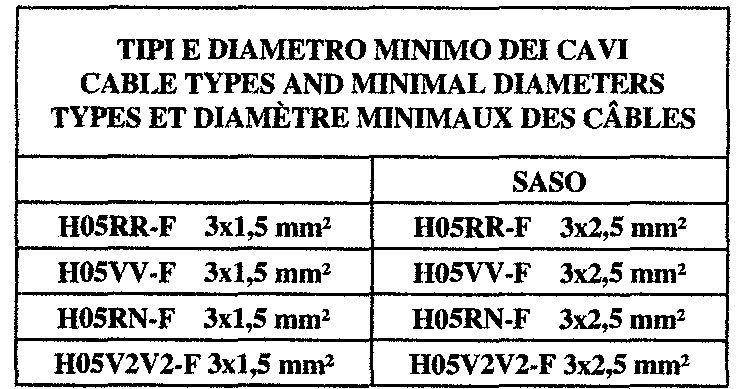

10 RODZAJE KABLI I MINIMALNY PRZEKRÓJ

11 UWAGA: Producent nie będzie ponosił żadnej odpowiedzialności za szkody lub urazy w przypadku nie przestrzegania wyżej podanych instrukcji oraz zwykłych środków bezpieczeństwa. Treść niniejszej instrukcji użytkownika jest ogólna i niektóre funkcje opisane w niej mogą być niedostępne w zakupionym produkcie. Producent nie będzie ponosił żadnej odpowiedzialności za nieścisłości zawarte w niniejszej broszurze, spowodowane błędami drukarskimi lub związanymi z kopiowaniem. Zastrzegamy sobie prawo do wprowadzania w naszych własnych produktach zmian, które będą uznane za niezbędne lub przydatne, bez narażania na szwank podstawowych właściwości.
