1 Pożary podziemne

2 1. Przez pożar podziemny rozumie się wystąpienie w wyrobisku podziemnym otwartego ognia żarzącej lub palącej się płomieniem otwartym substancji oraz utrzymywanie się w powietrzu kopalnianym dymów lub utrzymywanie się w przepływowym prądzie powietrza stężenia tlenku węgla powyżej 0,0026 % (26 ppm). 2. Pojawienie się w powietrzu kopalnianym dymów lub tlenku węgla w ilości powyżej 0,0026 %, w wyniku stosowania dopuszczalnych procesów technologicznych, a w szczególności robót strzałowych, prac spawalniczych, pracy maszyn z napędem spalinowym lub wydzielania się tlenku węgla wskutek urabiania, nie podlega zgłoszeniu i rejestrowaniu jako pożar.

3 Podział pożarów podziemnych: Pożary egzogeniczne ( otwarte ) z przyczyn zewnętrznych. Przyczyny powstawania. 1. Stosowanie otwartego ognia. (roboty spawalnicze, palenie tytoniu) 2. Wadliwe działanie urządzeń elektrycznych i mechanicznych. 3. Wybuchy metanu i pyłu węglowego. 4. Wadliwie prowadzone roboty strzałowe.

4 System przewietrzania,,z

5 Powstawanie pożarów w zrobach ścian zawałowych zawał System przewietrzania,, Z Miejsca zagrzania (przenikanie powietrza do zrobów)

6 Izolacja ociosów przy użyciu środków chemicznych

7 System przewietrzania,,u

8 Powstawanie pożarów w chodnikach prowadzonych w węglu lub przecinających pokład lub wiązkę pokładów Miejsca samozagrzewania -,,pocenie się ociosów - wyczuwalny zapach nafty

9 Kamera termowizyjna typu Talisman do lokalizacji miejsc samozagrzewania się węgla

10 Kamera termowizyjna firmy FLIR

11 Zdjęcie miejsca zagrzania

12 Obraz z kamery termowizyjnej

13 Wzrost temperatury

14

15

16

17

18

19 WYBRANE TECHNOLOGIE PROWADZENIA PRAC PROFILAKTYCZNYCH I RATOWNICZYCH

20 METODY LIKWIDACJI ZAGROŻEŃ POZAROWYCH WYSTĘPUJĄCYCH W POLSKIM GÓRNICTWIE WĘGLA KAMIENNEGO METODY AKTYWNE METODY PASYWNE Bezpośrednie oddziaływanie na ognisko pożaru Wykonywanie szczelnej izolacji rejonu zagrożonego

21 METODY AKTYWNE podręczny sprzęt gaśniczy, podsadzka hydrauliczna, piany, proszki, środki izolacyjne (uszczelniające) mineralne lub chemiczne, mieszaniny wodno mułowe, inertyzacja powietrza kopalnianego realizowana przez: wtłaczanie gazów spalinowych, wtłaczanie gazów obojętnych, N 2 azot (możliwość zdalnego podawania azotu z dużej, odpowiednio bezpiecznej odległości) CH 4 metan o odpowiedniej koncentracji CO 2 - dwutlenek węgla,

22 Zastosowanie wody do gaszenia pożarów podziemnych 1. Podawanie wody bezpośrednio na palący się materiał. - wykorzystanie wody z rurociągu przeciw pożarowego oraz osprzętu w postaci węży przeciw pożarowych ( 52 mm, 75 mm, 110 mm) i prądownic Rurociągi przeciwpożarowe powinny zapewniać pobór wody z hydrantu w końcowych punktach sieci w ilości co najmniej 0,6 m 3 / min, przy ciśnieniu nie mniejszym niż 0,4 MPa (niezależnie od poboru wody do celów technicznych). 2. Podawanie wody w sposób masowy. - zatopienie rejonu objętego pożarem w przypadku korzystnego układu niwelacyjnego, pod warunkiem że nie spowoduje to zagrożenia dla pozostałej części kopalni.

23 Aktywne gaszenie pożaru przy użyciu wody

24 TAMA PNEUMATYCZNA

25 Ustawianie podstawy obudowy przeciwwybuchowej Ustawianie lutni przepustu tamowego

26 Montaż bocznych i górnych elementów.

27 Montaż drzwi przepustu.

28 Ustawienie stojaków na górnej płaszczyźnie obudowy przepustu. Stawianie rygli i rozpór tamowych od strony pola pożarowego.

29 Widok ogólny tamy organowej wraz obudową przeciw wybuchową przepustu tamowego. Końcowe prace przy ryglowaniu tamy.

30 Zamknięcie przepustu tamowego za pomocą klapy.

31 Klapa zamykająca przepust tamowy.

32 Przepust tamowy.

33 Otwarta obudowa przeciwwybuchowa

34 Przejście zastępu ratowniczego przez przepust tamowy.

35 POMIAR RÓŻNICY CIŚNIENIA ZA I PRZED TAMĄ a) przy równowadze ciśnienia, b) przy ciśnieniu większym za tamą, c) przy ciśnieniu mniejszym za tamą.

36 Wyrównanie ciśnienia na tamie wlotowej CENTRALNA STACJA RATOWNICTWA

37 Wyrównanie ciśnienia na tamie wylotowej

38 Ocena zagrożenia wybuchem gazów pożarowych 1. Pobieranie prób gazowych do analizy z określonych miejsc w rejonie pożaru i ich analiza chromatograficzna 2. Zastosowanie diagramu Cowarda do interpretacji wyników z chromatografu.

39 Stanowisko pomiarowe na dole kopalni Chromatograf SCHIMADZU

40 MIKROCHROMATOGRAF P 200 do szybkiej (ok. 2 minut) analizy składu powietrza Podaje zawartości 8 gazów (O 2, N 2, CO 2, CO, H 2, CH 4, C 2 H 6, C 2 H 4 )

41 Inertyzacja przestrzeni otamowanej z wykorzystaniem azotu

42 Próba szczelności rurociągu jest próbą ciśnieniową. Polega ona na napełnieniu rurociągu sprężonym powietrzem do ciśnienia 0,25-0,3 MPa (odczyt na manometrze P) Jeżeli w ciągu godziny ciśnienie nie spadnie powyżej 10 % zadanej wartości rurociąg uważa się za szczelny. Po otwarciu zasuwy Z 1 zgazowany azot wypycha powietrze z rurociągu przez zasuwę Z 3 do momentu aż stężenie O 2 nie spadnie do 3 %. Wtedy otwiera się zasuwę Z 2 i zamyka Z 3 tłocząc azot za tamę pożarową.

43 URZĄDZENIE AUG - 2

44 APA - 1

45 Azotowa parownica atmosferyczna APA :53

46 Cysterna na ciekły azot SR 1600 A-18

47 Parownica atmosferyczna do zgazowania ciekłego azotu

48 URZĄDZENIE HPLC

49 Panel sterowania urządzenia,,generon

50 Moduły membranowe

51 Ogromny transportowy Antonow, którym przetransportowano polskich ratowników oraz urządzenia z lotniska w Pyrzowicach, na Ukrainę.

52 Strona polska zaproponowała ukraińskiemu kierownictwu akcji ratowniczej, zastosowanie urządzenia do wytwarzania azotu, w celu neutralizacji atmosfery wybuchowej w zagrożonym rejonie kopalni.

53 Zastosowanie gazów spalinowych do inertyzacji

54 Gazowy agregat gaśniczy w czasie pracy. Maksymalna wydajność m 3 gazów spalinowych na minutę. Temperatura gazów na wylocie ok C. Skład gazów : O 2-2 do 3 %, CO 2-12 do 13 %, reszta azot i para wodna.

55 Próba GAG u w Australii

56 Gaszenie pożaru z użyciem GAG w kopalni złota w RPA

57 Penetracja pola pożarowego (przykład) Otwieranie pola pożarowego (tam pożarowych) jest dopuszczalne tylko pod warunkiem stosowania zasad obowiązujących przy prowadzeniu akcji pożarowej. (pkt.37. zał. Nr 3 Rozp. MG z dnia )

58 Zastęp ratowników biorących udział w penetracji

59 Rozwijanie łączności radiowej,,gabi

60 Lokalne skutki pożaru

61 Widoczne fragmenty nadpalonego drewna

62 Miejsce o podwyższonej temperaturze

63

64 Najwyższa zmierzona temperatura

65 Obraz termowizyjny

66 Widok ściany - stan zabezpieczeń

67 Widok ściany - stan zabezpieczeń

68 Krótki odpoczynek

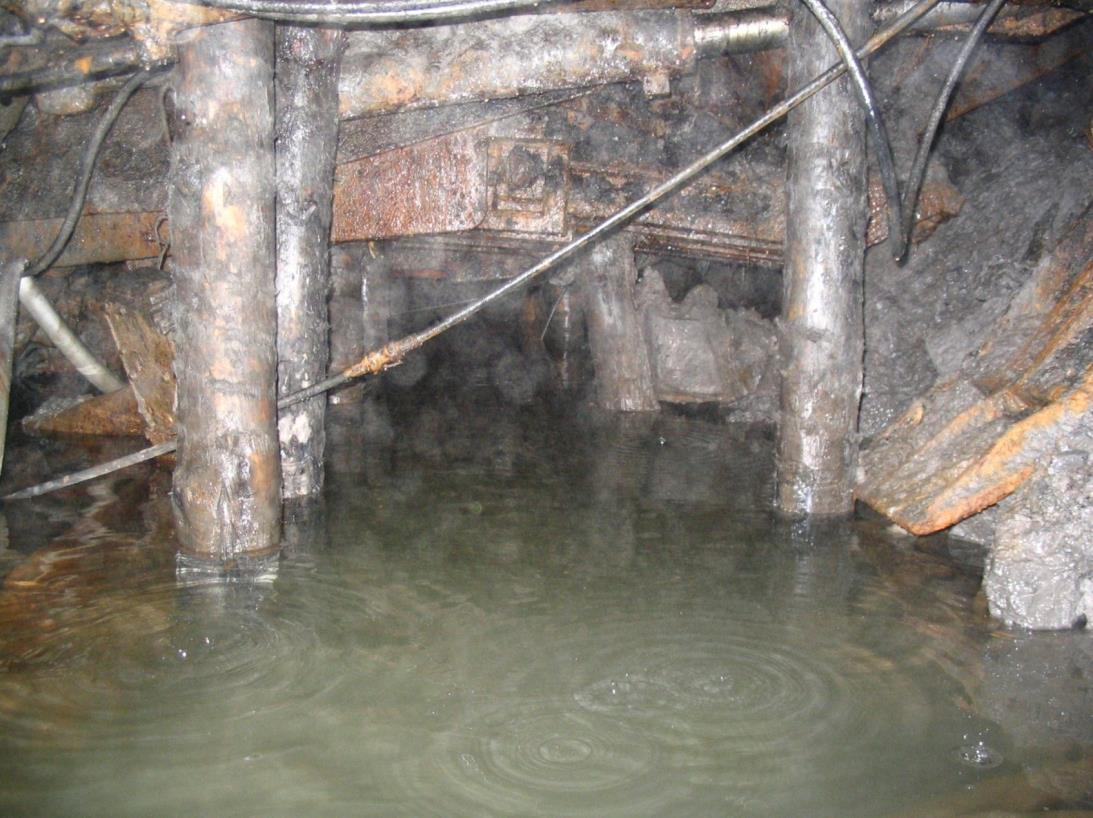

69 Zwrotnia ściany
