1 SPECYFIKACJA TECHNICZNA PW kVA Modele: DANE OGÓLNE /30/40-N /30/40-NL /30/40-NHS /30/40-NLHS- Topologia (klasyfikacja IEC ) Model UPS wolnostojący 3f/3f UPS bez baterii wewnętrznych UPS gałęzie baterii wewnętrznych Moduły bateryjne Oznaczenie zasilacza UPS: Podwójna konwersja on-line (VFI-SS-111) PW N-0 PW N-0 PW N-0 PW N-xx-1-xx PW N-xx-2-xx PW N-xx-2-xx PW N-xx-3-xx PW N-xx-3-xx PW N-xx-3-xx PW N-xx-4-xx PW N-xx-4-xx PW N-xx-4-xx PW9355-BAT-0 PW9355-BAT-1x24 Ah PW9355-BAT-2x24 Ah N zasilanie 3-fazowe MBS - Integralny tor obejściowy SYSTEM układ równoległy UPS PW x 20 - NHS x 9Ah - MBS N ilość jednostek równoległych -- - UPS do pracy indywidualnej NN moc w kva 0 nie zawiera baterii (1..4)x7Ah 1 do 4 gałęzie po 36 baterii 7 lub 9 Ah 0 bez czasu podtrzymania NN czas podtrzymania w minutach - wersja standardowa z bateriami 5-letnimi L zawiera baterie 10-letnie T wersja transformatorowa C wersja kompaktowa (bez modułu bateryjnego) HS wersja do pracy równoległej Moc wyjściowa kva Moc rzeczywista kw Współczynnik mocy - 0,9 Straty ciepła Sprawność % % % % Sprawność w trybie energooszczędnym 98 % Napięcie znamionowe 230/400 V Częstotliwość znamionowa Temperatura pracy Temperatura przechowywania Wilgotność względna Wysokość pracy n.p.m. W przy 100% obc przy 75% obc. przy 50% obc przy 100% obc. przy 75% obc. przy 50% obc. przy 25% obc 50/60 Hz 0 0 C C; maks C (część elektroniki z 7,5% obniżeniem mocy dla UPS 40 kva); +5 0 C C; bez skrócenia żywotności baterii (część bateryjna) C C; w opakowaniu ochronnym Zalecana: 0 0 C C; Transport: C C 5-95% bez kondensacji 1000 m; maksymalnie 2000 m ze zmniejszeniem mocy o 1% na każde Data: Strona 1/11

2 +100 m Poziom hałasu w odl. 1 m 50 dba praca normalna i praca autonomiczna Stopień ochrony (EN60529) IP20 Kolor Czarny RAL 9005 Typ połączeń zasilających Stałe (listwa zaciskowa) Znaki bezpieczeństwa CE, GOST Standardy IEC/EN , IEC/EN , EN EMC (odporność, emisja) IEC/EN , klasa A Wibracje Maks. 0,3 mm (2 9 Hz), maks. 1 m/s 2 (9 200 Hz) sinusoidalne Technologia ABM przedłużająca żywotność baterii Tak do 50% Opatentowana technologia Hot Sync Tak (dla systemów równoległych) Maksymalna liczba modułów pracujących 4 równolegle MTTR (czas naprawy) < 30 min. MTBF (MIL 217) h Bypass serwisowy Tak (opcja) Zawartość standardowej dostawy UPS, instrukcja obsługi, 1 kabel szeregowy RS-232, Oprogramowanie Software Suite (CD) PARAMETRY ELEKTRYCZNE - WEJŚCIOWE Napięcie znamionowe prostownika / toru obejściowego 3 x 230/400 V Tolerancja napięcia prostownika 196/ /480 V (-15, +20%) przy obciążeniu 100% Tolerancja napięcia prostownika V bez użycia baterii Tolerancja napięcia toru obejściowego 196/ /438 V (-15 %, +10%) Tolerancja częstotliwości Hz (50 lub 60 Hz ± 5Hz) Liczba faz 3F + PE wejście prostownika; 3F + N + PE wejście toru obejściowego Moc znamionowa kva Prąd znamionowy A 28,1 42,1 56,1 Prąd maksymalny A Odkształcenia prądu wejściowego przy jego wartości znamionowej Wejściowy współczynnik mocy > 0,99 Prąd rozruchowy < 100% prądu znamionowego PARAMETRY ELEKTRYCZNE WYJŚCIOWE < 5% THD < 3% THDi przy zniekształceniach napięcia VHD < 1% Kształt napięcia (praca normalna) Kształt napięcia (praca autonomiczna) Czas przełączenia z trybu normalnego na bateryjny Czas przerywania / czas załączania Liczba faz Sinusoidalny Sinusoidalny Bez przerwy (0 ms) Bez przerwy (0 ms) 3 Fazy PRACA NORMALNA Napięcie znamionowe Zakres zmian napięcia Częstotliwość znamionowa Wahania częstotliwości 230/400 V (domyślnie), 220/380 V lub 240/415 V ± 3 V napięcia nominalnego 50 Hz(domyślnie) lub 60 Hz ±2 (domyślnie), ±0,5 3 Hz z prędkością narastania 0,2 Hz/s (domyślnie); 0,1 3 Hz/s Maksymalnie 8 stopni Błąd przesunięcia fazowego przy synchronizacji podczas zmiany rodzaju pracy Moc pozorna kva Moc rzeczywista (obciążenie liniowe) kw Moc rzeczywista (obciążenie wzorcowe nieliniowe); wsp. mocy=0,9 kw Moc rzeczywista (obciążenie wzorcowe nieliniowe); wsp. mocy=0,7 kw Całkowite odkształcenia napięcia (obciążenie liniowe) < 3% Całkowite odkształcenia napięcia (obciążenie wzorcowe nieliniowe) < 5% Napięcia poszczególnych harmonicznych Patrz oddzielna deklaracja Zdolność zwarciowa 110 A, maks. 300 ms (dla modeli kva) 145 A, maks. 300 ms (dla modeli 40 kva) Zdolność przeciążeniowa (bez dostępnego bypassu) > % obciążenia przez 10 min. > % obciążenia przez 1 min. > % obciążenia przez 5 s > 150% obciążenia przez 300 ms Dopuszczalny zakres współczynnika mocy przy obciążeniu 0,7 ind. 0,9 poj. Data: Strona 2/11

3 liniowym Liczba faz wyjściowych 3 Fazy Asymetria napięcia wyjściowego przy wzorcowym obciążeniu asymetrycznym - Maksymalna zmiana kąta fazowego - Zmiana napięcia wyjściowego podczas przełączania z pracy normalnej na pracę z energii zmagazynowanej i vice versa 0% Zmiana napięcia wyjściowego przy zmianach obciążenia < ± 5% z czasem odbudowy 1 ms (skok obc. 10% - 90%) < ± 3% z czasem odbudowy 10 ms (skok obc. 0% - 100%) Maksymalna szybkość zmian częstotliwości wyjściowej ±2 Hz (domyślnie), ±0.5 3 Hz z prędkością narastania 0.2 Hz/s (domyślnie), Hz/s PRACA AUTONOMICZNA Napięcie znamionowe Zakres zmian napięcia Wartość szczytowa napięcia znamionowego Zmiana wartości szczytowej napięcia znamionowego Częstotliwość znamionowa Wahania częstotliwości 230/400 V (domyślnie), 220/380 V, 240/415 V ± 3 V 325 V ± 20 V 50 Hz (domyślnie) lub 60 Hz ± 0,005 Hz (praca indywidualna), 0,06 0,1 Hz (praca równoległa) Moc pozorna kva Moc rzeczywista kw Moc rzeczywista (obciążenie nieliniowe przy wsp. mocy=0,9) kw Moc rzeczywista (obciążenie nieliniowe przy wsp. mocy=0,7) kw Całkowite zniekształcenia napięcia Zdolność zwarciowa Zdolność przeciążeniowa Dopuszczalny zakres wsp. mocy przy obciążeniu liniowym Liczba faz wyjściowych Zmiana napięcia wyjściowego podczas przełączania z pracy normalnej na pracę z energii zmagazynowanej i vice versa Zmiana napięcia wyjściowego przy zmianach obciążenia Najdłuższy czas trwania pracy z energii zmagazynowanej przy obciążeniu znamionowym Czas pracy ze źródła energii zmagazynowanej < 5% THD 110A, maks. 300ms (dla modeli kva) 145 A, maks. 300 ms (dla modeli 40 kva) > % obciążenia przez 10 min. > % obciążenia przez 1 min. > % obciążenia przez 5 s > 150% obciążenia przez 300 ms 0,7 ind. 0,9 poj. 3 Fazy 0% < ± 5% z czasem odbudowy 1 ms (skok obc. 10% - 90%) < ± 3% z czasem odbudowy 10 ms (skok obc. 0% - 100%) Bez ograniczeń Patrz Baterie akumulatorów TOR OBEJŚCIOWY BYPASS ELEKTRONICZNY Rodzaj toru obejściowego Automatyczny i mechaniczny (standardowo) Mechaniczny / statyczny Tak / Tak Przełączanie bezprzerwowe / z przerywaniem Bezprzerwowe Czas przerywania / czas załączania Bezprzerwowe Obwód obejściowy serwisowy Tak, (opcjonalnie bez bypassu) Napięcie wejściowe bypassu 230/400 V Tolerancja napięcia wejściowego 196/ /438 V (-15 %, +10%)- regulowana Dane znamionowe bezpiecznika albo wyłącznika Moc UPS kva zabezpieczającego tor obejściowy Izn [A] Izolacja galwaniczna Opcja, zewnętrzny Połączenia wejściowe Wspólne dla toru obejściowego i prostownika Liczba faz 3F + N + PE wejście toru obejściowego Zdolność przeciążeniowa toru obejściowego > % obciążenia przez 60 min. > % obciążenia przez 10 min. > % obciążenia przez 1 min. Uwaga: dobrane zabezpieczenie linii wejściowej może ograniczać zdolność przeciążeniową. PRACA SYNCHRONICZNA (dotyczy modeli HotSync) Akceptowalna różnica napięcia ± 25% Zakres częstotliwości przy synchronizacji ±2 (domyślnie), ±0.5 3 Hz z prędkością narastania 0,2 Hz/s (domyślnie); 0,1 3 Hz/s Maksymalny błąd przesunięcia fazowego 8 stopni Data: Strona 3/11

4 BATERIE AKUMULATORÓW Typ baterii VRLA (Valve Regulated Lead Acid) Czas odnawiania energii do 90% pojemności (dla baterii Maks. 10 h (zalecane) wewnętrznych) Typ baterii 9 Ah/12V Ilość baterii w gałęzi 36 Napięcie znamionowe gałęzi baterii 432 V (216 ogniw) Maksymalne napięcie baterii 508 V = 192*2,35V System ładowania baterii ABM = 90% stan spoczynku, 10% ładowanie Napięcie odcięcia baterii 1,75 V na ogniwo dla 2 min. czasu wyłączenia 1,67 V na ogniwo poziom minimalny Prąd ładowanie baterii do 20A (domyślnie 6 A) regulowany co 0,1 A (dla 20-30kVA) do 25A (domyślnie 6 A) regulowany co 0,1 A (dla 40 kva) Baterie wymienialne przez użytkownika Tak Wymienialne na gorąco Tak Czas pracy z energii zmagazynowanej Wydłużony przy zastosowaniu baterii zewnętrznych Maksymalne wymiary pojedynczej wewnętrznej baterii [(Sz. x 152 x 65 x 95(105) mm Gł. x Wy] Maksymalne wymiary pojedynczej baterii w zewnętrznej szafie 172 x 126 x 175(180) mm bateryjnej L [(Sz. x Gł. x Wy] Maksymalna liczba modułów baterii zewnętrznych 4 *) przy prądzie ład. 3A większa liczba modułów bateryjnych wymaga zmiany ustawień prądu ładowania ładowarki. Wymiary i masy modułów bateryjnych w sekcji PARAMERTY MECHANICZNE BATERIE WEWNĘTRZNE Czas podtrzymania [min.] pf=0,7 Baterie Ilość 5 kva 10 kva 15 kva 20 kva 25 kva 30 kva 35 kva 40 kva Czas 7 Ah 12 V 1x min 9 Ah 12 V 1x min 7 Ah 12 V 2x min 9 Ah 12 V 2x min 7 Ah 12 V 3x min 9 Ah 12 V 3x min 7 Ah 12 V 4x min 9 Ah 12 V 4x min Tabela czasów podtrzymania przy napięciu odcięcia 1,70 VPC i w temperaturze C. Czas podtrzymania [min.] pf=0,9 Baterie Ilość 5 kva 10 kva 15 kva 20 kva 25 kva 30 kva 35 kva 40 kva Czas 7 Ah 12 V 1x min 9 Ah 12 V 1x min 7 Ah 12 V 2x min 9 Ah 12 V 2x min 7 Ah 12 V 3x min 9 Ah 12 V 3x min 7 Ah 12 V 4x min 9 Ah 12 V 4x min Tabela czasów podtrzymania przy napięciu odcięcia 1,70 VPC i w temperaturze C. BATERIE ZEWNĘTRZNE Czas podtrzymania [min.] pf=0,7; baterie o żywotności 10 lat; bez baterii wewnętrznych w UPS Baterie Ilość 5 kva 10 kva 15 kva 20 kva 25 kva 30 kva 35 kva 40 kva Czas 24 Ah 12 V 1x min 24 Ah 12 V 2x min 24 Ah 12 V 3x min 24 Ah 12 V 4x min 24 Ah 12 V 5x36 >10 h min 24 Ah 12 V 6x36 > 10 h min 24 Ah 12 V 7x36 > 10 h min 24 Ah 12 V 8x36 > 10 h min Tabela czasów podtrzymania przy napięciu odcięcia 1,70 VPC i w temperaturze C. Data: Strona 4/11

5 Czas podtrzymania [min.] pf=0,9; baterie o żywotności 10 lat; bez baterii wewnętrznych w UPS Baterie Ilość 5 kva 10 kva 15 kva 20 kva 25 kva 30 kva 35 kva 40 kva Czas 24 Ah 12 V 1x min 24 Ah 12 V 2x min 24 Ah 12 V 3x min 24 Ah 12 V 4x min 24 Ah 12 V 5x min 24 Ah 12 V 6x min 24 Ah 12 V 7x36 > 10 h min 24 Ah 12 V 8x36 > 10 h min Tabela czasów podtrzymania przy napięciu odcięcia 1,70 VPC i w temperaturze C. INTERFEJS KOMUNIKACYJNY Interfejs standardowy RS232 DB-9 żeński, 2 x wejścia programowalne 1 x styk przekaźnikowy, 1 x styki wyłącznika awaryjnego Oznaczenie styków przekaźnikowych: # 1 X-slot # 2 X-slot RS232 Gniazdo komunikacyjne X-Slot Obsługiwane systemy operacyjne 2 kieszenie na opcjonalne karty komunikacyjne (X-slot #2 jest multipleksowany z portem RS232) Windows, Unix/Linux, Mac OS X, Novell NetWare Data: Strona 5/11

6 STEROWANIE, SYGNAŁY I ALARMY Panel sterowania z wyświetlaczem LCD 8 linii x 40 znaków Menu w języku polskim Elementy panelu sterowania: Ekran z wyświetlaczem ciekłokrystalicznym (LCD) (1) Poziomy rząd przycisków (2) Pionowa kolumna wskaźników stanu (3) Wskaźniki LED: Dostępne funkcje: STAN UPS Wył. UPS / praca normalna / Obciążenie odbiorów / Praca bateryjna / Praca w trybie obejściowym / +aktywne alarmy i powiadomienia / + stan baterii ZDARZENIA - Wyświetla listę aktywnych zdarzeń systemowych oraz chronologiczny rejestr zdarzeń systemowych. POMIARY WYJŚCIE / napięcie / prąd / częstotliwość / moc; BATERIE / napięcie prąd / czas podtrzymania; WEJŚCIE / napięcie, prąd częstotliwość; BYPASS / napięcie / prąd / częstotliwość. STEROWANIE Przejście do trybu obejściowego / test baterii / test wyświetlacza. USTAWIENIA USTAWIENIA UŻYTKOWNIKA / kontrast wyświetlacza / data / zmiana języka / konfig. przekaźnika / konfig. portu szeregowego / ekran / hasło użytkownika / alarm dźwiękowy / prąd ładowania / +lista ustawień standardowych; USTAWIENIA SERWISOWE / parametry / ustawienia zdarzeń / ustawienia fabryczne / czyszczenie historii zdarzeń / +ustawienie połączeń modemowych. IDENTYFIKACJA Typ UPS / nr produktu / numer seryjny / wersja oprogramowania ZAŁĄCZ/WYŁĄCZ UPS Odłączenie zasilania od odbiorów krytycznych i zamykanie UPS. Sygnalizacja akustyczny Awaria, przeciążenie, serwis, niski stan naładowania baterii Szczegóły dotyczące ustawień użytkownika znajdują się w podręczniku użytkownika. DODATKOWE WYPOSAŻENIE OPCJONALNE Nr katalogowy Nazwa PW9355-MBS-30kVA - Mechaniczny przełącznik toru obejściowego PW9355-TRAP-30kVA - Moduł transformatora wyjściowego Moduły bateryjne lub instalacje baterii akumulatorów na stojakach i akcesoria bateryjne PW9355-SPM Moduł systemu równoległego SPM 2x30kVA PW9355-SPM Moduł systemu równoległego SPM 2x60kVA PW9355- SPM Moduł systemu równoległego SPM 4 x30kva PW9355- SPM Moduł systemu równoległego SPM 4 x40kva Zdalne wyłączniki awaryjne Moduł bateryjny z jedną gałęzią baterii Moduł bateryjny z dwoma gałęziami baterii View-X zdalny panel LCD X-slot: 1xRS232 serial port (karta) X-slot modem (karta komunikacyjna modemowa) ConnectUPS-X Web/SNMP/Hub(karta komunikacyjna) X-slot MultiServer (karta komunikacyjna z sześcioma gniazdami DB-9) EMP Environmental Monitoring Probe (Detektor monitorowania środowiska) X-Slot ModBus/Jbus (karta) X-slot Relay (AS/400) (karta przekaźnikowa) Data: Strona 6/11

7 PARAMETRY MECHANICZNE Model UPS kva kva Masa netto (bez baterii wewnętrznych) 200 kg 217 kg Masa z opcją MBS 215 kg 232 kg Wymiary (Sz. x Gł. x Wy.) 494 x 762 x 1684 mm Moduły bateryjne zewnętrzne 9355-BAT-1x24Ah (1 gałąź baterii) 9355-BAT-2x24Ah (2 gałęzie baterii) Masa szafy bez baterii 150 kg Masa szafy z bateriami 510 kg 870 kg Wymiary (Sz. x Gł. x Wy.) 494 x 758 x 1684 mm Minimalna wolna przestrzeń: - góra nie dotyczy - przód 600 mm (serwis, wentylacja) - prawy bok 500 mm (serwis) - tył 250 mm (wentylacja) - pomiędzy UPS i BAT 10 mm Objętość powietrza chłodzącego wymagana do utrzymania wzrostu temperatury w pomieszczeniu na pożądanym poziomie: Wzrost temperatury o +5 0 C wymaga przepływu powietrza 600 m 3 na 1 kw strat. Wzrost temperatury o C wymaga przepływu powietrza 300 m 3 na 1 kw strat. Obciążenie podłogi: JEDNOSTKA MASA OBC. PUNKTOWE ROZŁOŻONE UWAGI / 40 kva / 40 kva / 40 kva UPS (bez bat.) 200 / 217 kg 7,57 / 8,21 kg/cm / 576 kg/m 2 Bez baterii UPS + 1gał. bat. 300 / 317 kg 11,35 / 12 kg/cm / 842 kg/m 2 Z bateriami wewn. UPS + 2 gał. bat 400 / 417 kg / kg/m / 1108 kg/m 2 Z bateriami wewn. UPS + 3 gał. bat 500 / 517 kg / kg/cm / 1373 kg/m 2 Z bateriami wewn. UPS + 4 gał. bat 600 / 617 kg / kg/cm / 1639 kg/m 2 Z bateriami wewn. 0 BAT ZEWN. 150 kg 5.67 kg/cm kg/m 2 Bez baterii 1 BAT ZEWN. 510 kg kg/cm kg/m 2 BAT z 1 gałęzią baterii 2 BAT ZEWN. 870 kg kg/cm kg/m 2 BAT z 2 gałęziami baterii Moduły sprzegajace i SPM do pracy równoległej UPS Wymiary SPM-30-2 oraz SPM-60-2 Prowadzenie kabli w modułach SPM-30-4 oraz SPM Data: Strona 7/11

8 POŁĄCZENIA, PRZEKROJE KABLI, ZABEZPIECZENIA Zaciski wejściowe Interfejs komputerowy Model kva Dwa układy wejściowe zasilania DB-9 żeński Lokalizacja połączeń zasilających: Moc UPS Zalecane przekroje kabli i wartości znamionowe zabezpieczeń dla UPS o mocy kva Wejście Bypass Obciążenie PE Baterie Bezp. Kabel Bezp. Kabel Kabel I zn Kabel Kabel 20 kva 3-fazy 3x35 A 4x10 mm² 3x35 A 4x10 mm² 4x10 mm² 28.1 A 10 mm² 16 mm² 30 kva 3-fazy 3x50 A 4x10 mm² 3x50 A 4x10 mm² 4x10 mm² 42.1 A 10 mm² 16 mm² 40 kva 3-fazy 3x80 A 4x25 mm² 3x63 A 4x16 mm² 4x16 mm² 56.1 A 16 mm² 16 mm² Maksymalnie 3-fazy 3x80 A 4x35 mm² 3x63 A 35 mm² 4x35 mm² 35 mm² 35 mm² *) Przy opcjonalnych własnościach ograniczonego ładowania przy niskim poziomie na wejściu i dużym obciążeniu kw, zobacz Ustawienia użytkownika. Do wyznaczanie przekrojów kabli należy korzystać ze standardów SFS 6000 i IEC Instalacje elektryczne w budynkach. Kable wejścia UPS i toru obejściowego należy zabezpieczać od przeciążeń i zwarć za pomocą bezpieczników gg (gl) lub wyłączników typu B-C-D. UPS posiada następujące połączenia zasilające: 3-fazy (L1, L2, L3) i przewód ochronny (PE) na wejściu prostownika (przewód N jest połączony wewnątrz UPS) 3-fazy (L1, L2, L3), neutralny (N) i przewód ochronny (PE) na wejściu toru obejściowego 3-fazy (L1, L2, L3), neutralny (N) i przewód ochronny (PE) na wyjściu do odbiorów Plus (+), minus (-) i przewód ochronny (PE) do baterii zewnętrznych Data: Strona 8/11

9 Schemat połączeń UPS model N ze zintegrowanym MBS. Schemat połączeń UPS model N bez MBS. Instalacja zdalnego wyłącznika awaryjnego EPO Styki izolowane, normalnie otwarte, beznapięciowe o maksymalnych parametrach elektrycznych: Maks. 60 VDC, maks. 30 VAC RMS, maks. 20mA Przewód połączeniowy: skrętka ekranowana 0,3 0,75 mm 2. Układ pracy równoległej UPS redundantacyjna lub sumacyjna Data: Strona 9/11

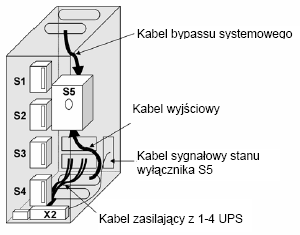

10 Schemat połączeń dla SPM-30-4 oraz SPM-40-4 Zalecane przekroje kabli i bezpieczniki dla przedstawionego schematu połączeń. Moduł UPS Kabel A Kabel C Bezpiecznik 1 20 kva 16 mm² 16 mm² 50 A 30 kva 16 mm² 16 mm² 50 A 40 kva 25 mm² 16 mm² 80 A Moduł SPM kabel B Kabel D Bezpiecznik 2 20 kva 16 mm² 16 mm² 50 A 30 kva 16 mm² 16 mm² 50 A 40 kva 16 mm² 16 mm² 63 A 50 kva 25 mm² 16 mm² 80 A 60 kva 35 mm² 16 mm² 100 A 80 kva 50 mm² 25 mm² 125 A 90 kva 70 mm² 35 mm² 160 A 100 kva 95 mm² 50 mm² 200 A 120 kva 95 mm² 50 mm² 200 A 150 kva 120 mm² 70 mm² 250 A 160 kva 150 mm² 95 mm² 250 A Data: Strona 10/11

11 INFORMACJE DODATKOWE Z powodu ustawicznych modyfikacji i usprawnień specyfikacja może ulec zmianie bez powiadomienia. Data: Strona 11/11
