1 SPECYFIKACJA TECHNICZNA Eaton BladeUPS 12kW Modele: BladeUPS 12kW IEC SNMP BladeUPS 12kW PAR DANE OGÓLNE Topologia (klasyfikacja IEC ) Model UPS do zabudowy rack UPS Podwójna konwersja on-line (VFI-SS-111) 3f na wejściu / 3f na wyjściu Eaton BladeUPS 12kW IEC SNMP Eaton BladeUPS 12kW PAR Eaton BladeUPS EBM 3U Moduły bateryjne Moc wyjściowa kva 12 Uwagi Moc rzeczywista kw 12 Współczynnik mocy - 1 Straty ciepła BTU/h Tryb pracy o wysokiej sprawności Tryb pracy standardowej W 420 Tryb pracyo wysokiej sprawności 1199 Tryb pracy standardowej Sprawność % 97 przy 100 % obc. Napięcie znamionowe 230/400 V Częstotliwość znamionowa 50/60 Hz Temperatura pracy 0 0 C C; +5 0 C C; optymalna praca baterii Temperatura przechowywania 0 0 C C; Transport: C C Wilgotność względna 5-95% bez kondensacji Wysokość pracy n.p.m m; 2000 m przy 1% ograniczeniu mocy na +100 m; Transport: < m Poziom hałasu w odl. 1 m < 58 dba praca w trybie normalnym < 64 dba praca w trybie bateryjnym Stopień ochrony (EN60529) IP20 Kolor Czarny RAL 9005 Typ połączeń zasilających Kable rozłączalne, gniazda IEC Znaki bezpieczeństwa CE, CB, UL Standardy IEC/EN EMC (odporność, emisja) IEC/EN Ochrona przeciwprzepięciowa ANSI C62.41, kat. B3 Technologia ABM przedłużająca żywotność baterii do 50% Tak Zgodność z RoHS EU RoHS / WEEE Bypass serwisowy Tak (opcja) Zawartość standardowej dostawy UPS, szyny i elementy montażowe 1 kabel szeregowy RS-232, złączki elektr. listwy zaciskowej Oprogramowanie Software Suite (CD), instrukcja użytkownika PARAMETRY ELEKTRYCZNE - WEJŚCIOWE Napięcie znamionowe prostownika / toru obejściowego 230/400 V 3faz. Tolerancja napięcia prostownika V dla wejścia 3-fazowego Tolerancja częstotliwości Hz (50 lub 60 Hz ± 5Hz) Liczba faz 3 fazy Moc znamionowa kva 12 Prąd znamionowy A 24 Odkształcenia prądu wejściowego przy jego wartości < 5% THD dla odbiorów IT (zasilacze z PFC) znamionowej Wejściowy współczynnik mocy Jak dla odbiorów praca ekonomiczna > 0,99 - praca standardowa Prąd rozruchowy Jak dla odbiorów Data: Strona 1/8

2 PARAMETRY ELEKTRYCZNE WYJŚCIOWE Kształt napięcia (praca normalna) Kształt napięcia (praca autonomiczna) Czas przełączenia z trybu normalnego na bateryjny Czas przerywania / czas załączania Liczba faz Sinusoidalny Sinusoidalny Bez przerwy (0 ms) Bez przerwy (0 ms) 3 fazy PRACA NORMALNA Napięcie znamionowe Zakres zmian napięcia Częstotliwość znamionowa Wahania częstotliwości Moc pozorna kva 12 Moc rzeczywista w trybie pracy o wys. sprawności kw 12 Moc rzeczywista w trybie pracy standardowej kw 12 Całkowite odkształcenia napięcia (obciążenie liniowe) 2 % 230/400 V V / V (standardowe) V / V (ograniczone) 50 Hz(domyślnie) lub 60 Hz Praca zsynchronizowana (tryb pracy normalnej) Całkowite odkształcenia napięcia (odbiory IT z zasilaczami 3 % PFC) Całkowite odkształcenia napięcia (obciążenie nieliniowe lub bez 5 % zasilaczy PFC) Napięcia poszczególnych harmonicznych Patrz oddzielna deklaracja Zdolność zwarciowa 30 A ograniczona wyłącznikiem wejściowym Zdolność przeciążeniowa (bez dostępnego bypassu) > % obciążenie przez 10 min. > % obciążenia przez 1 min. > % obciążenia przez 5 s. > 150 % obciążenie przez 300ms W trybie o wysokiej sprawności ograniczone zabezp. 30 A Dopuszczalny zakres współczynnika mocy przy obciążeniu 0,7 ind. 0,9 poj. liniowym Liczba faz wyjściowych 3 Fazy (L1, L2, L3, N, PE) Asymetria napięcia wyjściowego przy wzorcowym obciążeniu asymetrycznym - Maksymalna zmiana kąta fazowego - Zmiana napięcia wyjściowego podczas przełączania z pracy normalnej na pracę z energii zmagazynowanej i vice versa 0% Zmiana napięcia wyjściowego przy zmianach obciążenia b/d Maksymalna szybkość zmian częstotliwości wyjściowej b/d PRACA AUTONOMICZNA Napięcie znamionowe 230/400 V Zakres zmian napięcia V / V (ograniczone) Wartość szczytowa napięcia znamionowego b/d Zmiana wartości szczytowej napięcia znamionowego b/d Częstotliwość znamionowa 50 Hz (domyślnie) lub 60 Hz Wahania częstotliwości < ± 0,1 % Moc pozorna kva 12 Moc rzeczywista kw 12 Całkowite odkształcenia napięcia (obciążenie liniowe) 2 % Całkowite odkształcenia napięcia (odbiory IT z zasilaczami 3 % PFC) Całkowite odkształcenia napięcia (obciążenie nieliniowe lub bez 5 % zasilaczy PFC) Zdolność zwarciowa 44 A, <300 ms Zdolność przeciążeniowa > % po 10 min. przełączenie na bypass > % po 1 min. przełączenie na bypass > % po 5 s przełączenie na bypass > 150% po 300 ms przełączenie na bypass Dopuszczalny zakres wsp. mocy przy obciążeniu liniowym 0,7 ind. 0,9 poj. Liczba faz wyjściowych 3 Fazy (L1, L2, L3, N, PE) Zmiana napięcia wyjściowego podczas przełączania z pracy normalnej na pracę z energii zmagazynowanej i vice versa 0% Zmiana napięcia wyjściowego przy zmianach obciążenia b/d Najdłuższy czas trwania pracy z energii zmagazynowanej przy Bez ograniczeń obciążeniu znamionowym Czas pracy ze źródła energii zmagazynowanej Patrz Baterie akumulatorów Data: Strona 2/8

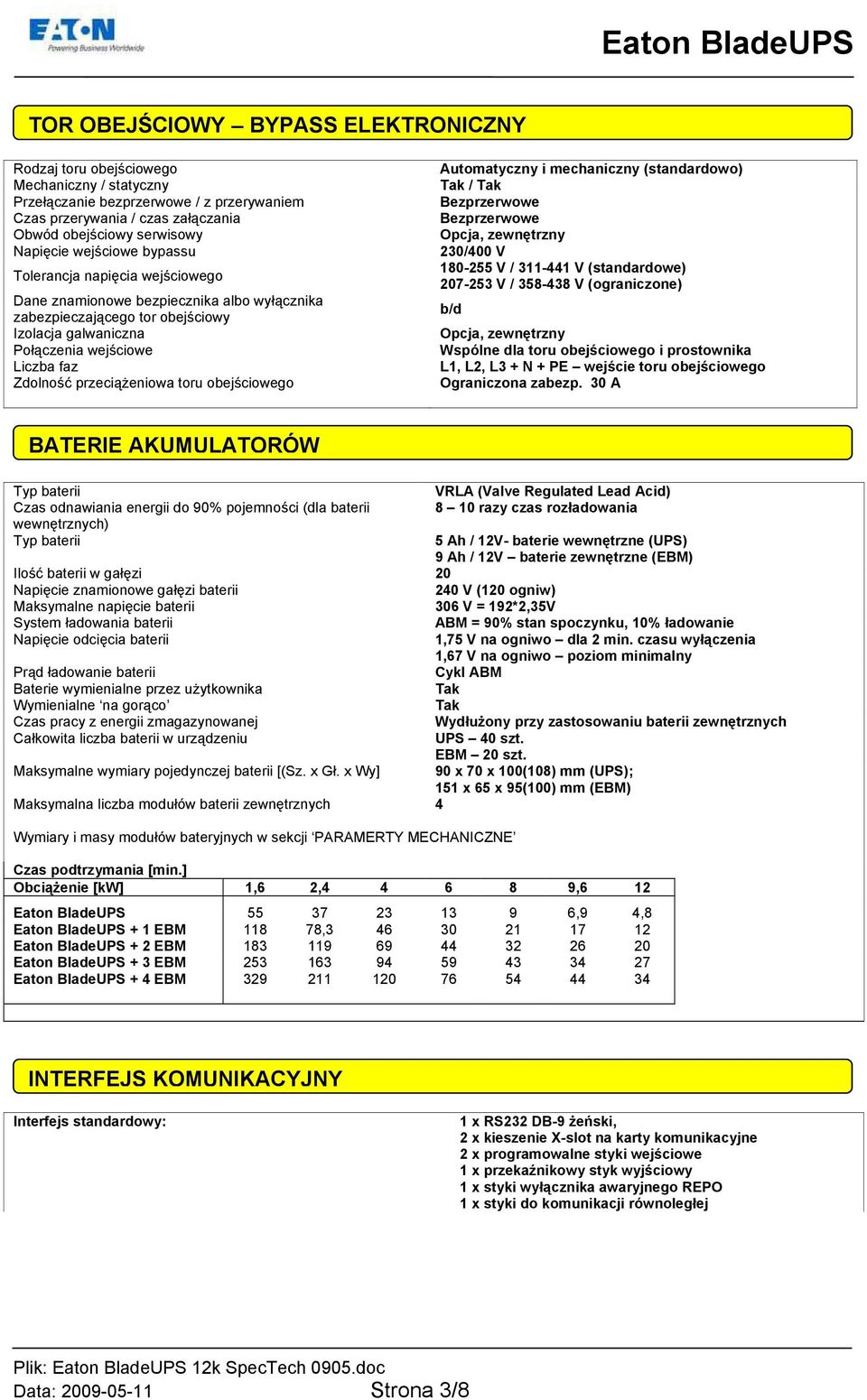

3 TOR OBEJŚCIOWY BYPASS ELEKTRONICZNY Rodzaj toru obejściowego Mechaniczny / statyczny Przełączanie bezprzerwowe / z przerywaniem Czas przerywania / czas załączania Obwód obejściowy serwisowy Napięcie wejściowe bypassu Tolerancja napięcia wejściowego Dane znamionowe bezpiecznika albo wyłącznika zabezpieczającego tor obejściowy Izolacja galwaniczna Połączenia wejściowe Liczba faz Zdolność przeciążeniowa toru obejściowego Automatyczny i mechaniczny (standardowo) Tak / Tak Bezprzerwowe Bezprzerwowe Opcja, zewnętrzny 230/400 V V / V (standardowe) V / V (ograniczone) b/d Opcja, zewnętrzny Wspólne dla toru obejściowego i prostownika L1, L2, L3 + N + PE wejście toru obejściowego Ograniczona zabezp. 30 A BATERIE AKUMULATORÓW Typ baterii Czas odnawiania energii do 90% pojemności (dla baterii wewnętrznych) Typ baterii VRLA (Valve Regulated Lead Acid) 8 10 razy czas rozładowania 5 Ah / 12V- baterie wewnętrzne (UPS) 9 Ah / 12V baterie zewnętrzne (EBM) Ilość baterii w gałęzi 20 Napięcie znamionowe gałęzi baterii 240 V (120 ogniw) Maksymalne napięcie baterii 306 V = 192*2,35V System ładowania baterii ABM = 90% stan spoczynku, 10% ładowanie Napięcie odcięcia baterii 1,75 V na ogniwo dla 2 min. czasu wyłączenia 1,67 V na ogniwo poziom minimalny Prąd ładowanie baterii Cykl ABM Baterie wymienialne przez użytkownika Tak Wymienialne na gorąco Tak Czas pracy z energii zmagazynowanej Wydłużony przy zastosowaniu baterii zewnętrznych Całkowita liczba baterii w urządzeniu UPS 40 szt. EBM 20 szt. Maksymalne wymiary pojedynczej baterii [(Sz. x Gł. x Wy] 90 x 70 x 100(108) mm (UPS); 151 x 65 x 95(100) mm (EBM) Maksymalna liczba modułów baterii zewnętrznych 4 Wymiary i masy modułów bateryjnych w sekcji PARAMERTY MECHANICZNE Czas podtrzymania [min.] Obciążenie [kw] 1,6 2, ,6 12 Eaton BladeUPS ,9 4,8 Eaton BladeUPS + 1 EBM , Eaton BladeUPS + 2 EBM Eaton BladeUPS + 3 EBM Eaton BladeUPS + 4 EBM INTERFEJS KOMUNIKACYJNY Interfejs standardowy: 1 x RS232 DB-9 żeński, 2 x kieszenie X-slot na karty komunikacyjne 2 x programowalne styki wejściowe 1 x przekaźnikowy styk wyjściowy 1 x styki wyłącznika awaryjnego REPO 1 x styki do komunikacji równoległej Data: Strona 3/8

4 Porty komunikacyjne: Niezależne Multipleksowane X-Slot #1 X-Slot #2 Std. port RS-232 Dowolna karta X-Slot Dowolna karta X-Slot z wyjątkiem karty modemowej Nie używany Dowolna karta X-Slot Dowolna karta X-Slot z wyjątkiem karty HotSync Dostępny Dowolna karta X-Slot Nie używany Dostępny Ustawienia portu RS-232: Prędkość transmisji bps Bity danych 8 Parzystość Brak Bit stop 1 Sygn. uzgodnienia Brak 2 TxD (out) kierunek z UPS 3 RxD (in) kierunek do UPS 5 - GND Wejście sygnałowe 1 Wejście sygnałowe 2 Praca indywidualna/równoległa REPO (normalnie otwarty) REPO(normalnie zamknięty) Port komunikacyjny DB-9 Komunikacja równoległa (tylko dla systemu równoległego) Styki przekaźnikowe wyjściowe Kieszeń komunikacyjna X-slot 1 Kieszeń komunikacyjna X-slot 2 REPO Zalecany przekrój przewodów: 1mm 2 (maks. przekrój 4 mm 2 ) Obsługiwane systemy operacyjne Windows, Unix/Linux, Mac OS X, Novell NetWare STEROWANIE, SYGNAŁY I ALARMY Panel sterowania z wyświetlaczem LCD Wskaźnik załączenia (zielony) Wskaźnik pracy bateryjnej (żółty) Wskaźnik bypassu (żółty) Wskaźnik alarmu (czerwony) Przyciski sterowania Opcjami Menu LCD Data: Strona 4/8

5 Dostępne funkcje: MENU PODMENU INFORMACJA NA WYŚWIETLACZU / FUNKCJA MENU Status Praca normalna Praca w trybie wysokiej sprawności % Test baterii Ładowanie konserwujące w trybie pracy równoległej Ilość jednostek pracujących równolegle x Jednostki podłączone do CAN Bus Jednostki obciążone odbiorami Zdarzenia Pomiary Wyświetla do 100 zdarzeń i alarmów System kw [na jednostkę UPS] kw [suma jednostek równoległych] równoległy Wyjście Napięcie L-N oraz L-L Prąd Częstotliwość Moc czynna kw Moc pozorna kva Współczynnik mocy Baterie Napięcie Prąd Czas podtrzymania Wejście Napięcie L-N oraz L-L Prąd Częstotliwość Sterowanie Gniazda odbiorów Przejście do bypassu Start testu baterii Test wyświetlacza Napięcie Prąd Moc czynna kw Moc pozorna kva Częstotliwość Transfer systemu UPS z pracy normalnej na wewnętrzny tor obejściowy. Gdy komenda jest aktywna, opcja zmienia się na Przejście do pracy normalnej Wskazuje test baterii Do wyboru 4 rodzaje testów panelu frontowego: sekwencyjne wyświetlanie wskaźników diodowych, sygnał akustyczny alarmu, podświetlanie załączane i wyłączane naprzemiennie, testowanie pikseli wyświetlacza LCD Szczegółowe informacje zawiera instrukcja użytkownika. Ustawinia Ustawienia użytkownika Ustawienia Dostępne tylko dla autoryzowanego serwisu serwisowe Identyfikacja Typ UPS Numer katalogowy Numer seryjny Firmware Wyświetlacz Wyświetlacz systemu szyna CAN Bridge Załączenie / Opcje UPS On (załączony) UPS Off (wyłączony) System On (załączony) System Off Wyłączenie Załącz i Wyłącz (wyłączony) UPS DODATKOWE WYPOSAŻENIE OPCJONALNE Nr katalogowy Nazwa Eaton BladeUPS Bar System 42U x 42 Szafa rack z szyną wej./wyj. I obudową kablową Eaton BladeUPS EBM 3U baterie zewnętrzne Y032420CD RPM moduł dystrybucji mocy X-slot modem (karta komunikacyjna modemowa) ConnectUPS-X Web/SNMP/Hub(karta komunikacyjna) X-slot MultiServer (karta komunikacyjna z sześcioma gniazdami DB-9) EMP Environmental Monitoring Probe (Detektor monitorowania środowiska współpracuje z kartą SNMP) X-Slot ModBus/Jbus (karta) X-slot Relay (AS/400) (karta przekaźnikowa) View-X zdalny panel LCD PARAMETRY MECHANICZNE Model UPS EBM baterie zewn. 140 kg z bateriami wewnętrznymi Ciężar 61 kg bez baterii wewnętrznych 20 kg wsuwany pakiet baterii 77 kg 19,5 kg moduł elektroniki Wymiary (Sz. x Gł. x Wy.) 441 x 660 x 261 (6U) mm 438 x 660 x 131 (3U) mm Data: Strona 5/8

6 BladeUPS z modułem baterii zewnętrznych EBM Baterie wewnętrzne BladeUPS System równoległych BladeUPS w szafie rackowej Szyna zasilająca BladeUPS Bar 60 Ciężar BladeUPS Bar: 19 kg Obudowa wejścia kablowego: 20 kg Wymiary 140 x 113 x 1827mm Szyna zasilania BladeUPS Bar BladeUPS BladeUPS BladeUPS Obudowa wejścia kablowego POŁĄCZENIA, PRZEKROJE KABLI, ZABEZPIECZENIA Model 12kW / 12 kva Zaciski wejściowe Wejściowe zasilania 3/3 Interfejs komputerowy DB-9 żeński, X-slot Instalacja zdalnego wyłącznika awaryjnego REPO Styki izolowane, normalnie otwarte, beznapięciowe o maksymalnych parametrach elektrycznych: Maks. 60 VDC, maks. 30 VAC RMS, maks. 20mA Przewód połączeniowy: skrętka nie ekranowana 0,33 0,82 mm 2. Dostarczane kable zasilające z modelami BladeUPS Oznaczenie kabla Opis Typ wtyczki Długość UPSCord12CE 12 kw CE wejście IEC A 3,7 m UPSCord12CER 12 kw CE wejście / wyjście IEC A 1,8 / 1,2 m UPSCord12PCE 12 kw CE system równoległy Anderson 0,5 m Data: Strona 6/8

7 Wyłącznik odbiorów Wyłącznik wejściowy Wyłącznik baterii REPO (NO) REPO (NC) Złącze odbiorów Port komunikacyjny Zacisk uziemienia ochronnego Kieszeń kom. X-slot 1 Złacze baterii zewnętrznych Ochrona przepięciowa (pozostaw zainstalowaną Kieszeń komunikacyjna X-slot 2 Kabel zasilający wyjściowy Kabel zasilający wejściowy Panel tylny UPS Eaton BladeUPS wejściem wyjściem kablowym zakończonym wtyczkami IEC309-32A Zalecane przekroje kabli doprowadzanych do szafy rackowej i wartości znamionowe zabezpieczeń dla systemu BladeUPS 12kW i odbiorów IT Moc systemu [kw] Ilość Wejście Wyjście PE UPS Bezp. Kabel Kabel Kabel x32 A 4x10 mm 2 4x10 mm 2 10 mm x63 A 4x25 mm 2 4x25 mm 2 25 mm x75 A 4x35 mm 2 4x35 mm 2 35 mm x100 A 4x50 mm 2 4x50 mm 2 50 mm x125 A 4x70 mm 2 4x70 mm 2 70 mm (N+1) 3x150 A 4x95 mm 2 4x95 mm 2 95 mm 2 Maks. przekroje do zacisków - 3x177 mm 2 3x177 mm mm 2 Specyfikacja podłączenia kabli zasilających do szyny BladeUPS Listwa zaciskowa Pozycja zacisku Funkcja zacisku Moment docisku 1 (Wyjście A) Faza L1 -wyjście Wyjście 2 (Wyjście B) Faza L2 -wyjście 3 (Wyjście C) Faza L3 -wyjście 4 (Wejście A) Faza L1 -wejście Wejście 5 (Wejście B) Faza L2 -wejście 31 Nm 6 (Wejście C) Faza L3 -wejście Neutralny 7 Neutralny 8 Neutralny 9 Neutralny Uziemienie ochronne Uziemienie Uziemienie 1,8 Nm Data: Strona 7/8

8 Podane przekroje są tylko referencyjne, prawidłowo dobrane kable powinny być poprzedzone obliczeniami projektowymi. Prąd upływowy < 3,5 ma Do wyznaczanie przekrojów kabli należy korzystać ze standardów SFS 6000 i IEC Instalacje elektryczne w budynkach. Kable wejścia UPS i toru obejściowego należy zabezpieczać od przeciążeń i zwarć za pomocą bezpieczników gg (gl) lub wyłączników typu B-C-D. INFORMACJE DODATKOWE Z powodu ustawicznych modyfikacji i usprawnień specyfikacja może ulec zmianie bez powiadomienia. Data: Strona 8/8
