(Wydział Mechaniczny Technologiczny Politechniki Śląskiej)

Transkrypt

1 Aktywacja licencji oraz instalacja oprogramowania Siemens NX dla studentów Instytutu Automatyzacji Procesów Technologicznych i Zintegrowanych Systemów Wytwarzania (Wydział Mechaniczny Technologiczny Politechniki Śląskiej) 1. Warunkiem otrzymania licencji programu NX od Politechniki Śląskiej jest posiadanie stałego numeru IP. W przypadku zmiennego IP, należy posłużyć się darmowym programem No-IP. Procedura tworzenia konta No-IP: a) na samym początku należy odwiedzić stronę b) następnie konieczne jest wypełnienie podanych poniżej informacji dotyczących konta i wybranie opcji Free Sign Up. Istotne jest podanie prawdziwego adresu (późniejsza weryfikacja). Warto zwrócić uwagę na pozycję Hostname. Jeżeli przykładowo Hostname zostanie ustawione jako nmkmpolsl, to późniejszy adres będzie miał następującą postać: nmkmpolsl.no-ip.biz. c) po utworzeniu konta, kliknąć link aktywacyjny w otrzymanej wiadomości d) w celu upewnienia, czy wszystko przebiegło poprawnie, warto zalogować się i przejść do zakładki Manage Hosts

2 e) w polu oznaczonym czerwoną ramką, powinien ukazać się host, stworzony w oparciu o podany wcześniej Hostname. W miejscu oznaocznym żółtą ramką, powinno widnieć bieżące IP. W przeciwnym wypadku, należy wybrać opcję Add Host (niebieska ramka), wybrać nazwę hosta i domenę, resztę parametrów zostawiając bez zmian. f) następnie należy pobrać klienta No-IP ze strony i zainstalować go. W razie potrzeby, należy posłużyć się danymi podanymi przy tworzeniu konta.

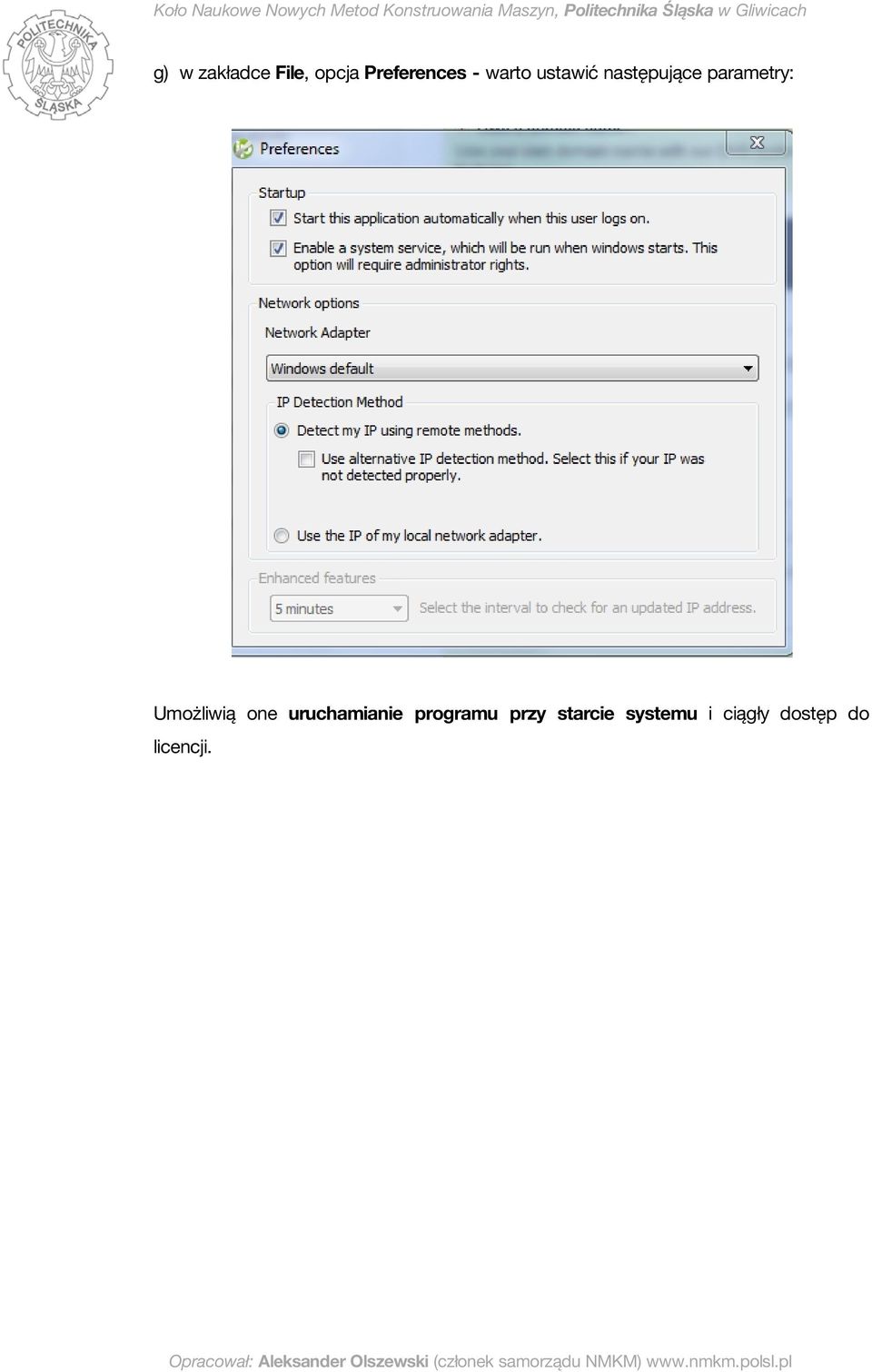

3 g) w zakładce File, opcja Preferences - warto ustawić następujące parametry: Umożliwią one uruchamianie programu przy starcie systemu i ciągły dostęp do licencji.

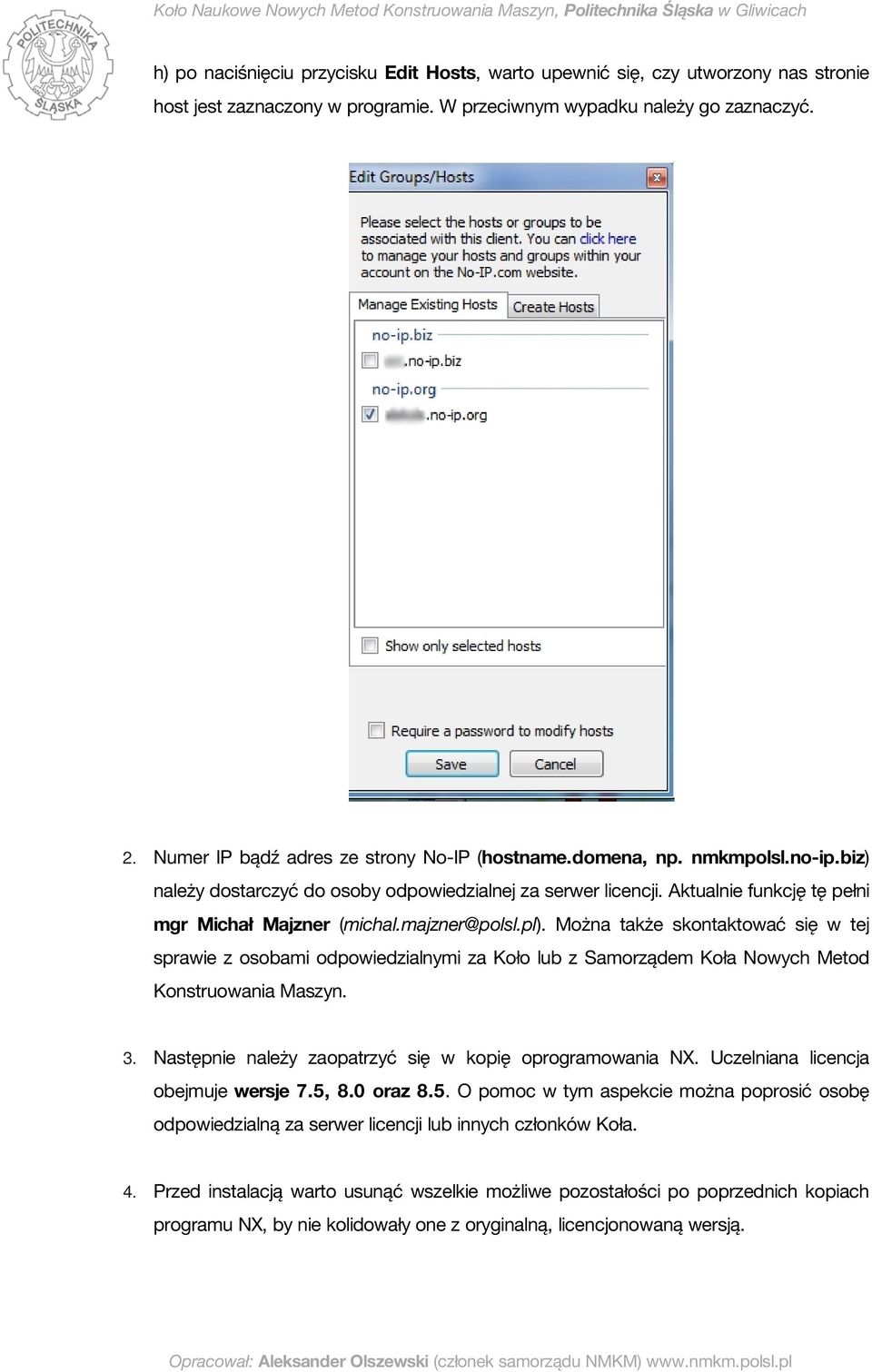

4 h) po naciśnięciu przycisku Edit Hosts, warto upewnić się, czy utworzony nas stronie host jest zaznaczony w programie. W przeciwnym wypadku należy go zaznaczyć. 2. Numer IP bądź adres ze strony No-IP (hostname.domena, np. nmkmpolsl.no-ip.biz) należy dostarczyć do osoby odpowiedzialnej za serwer licencji. Aktualnie funkcję tę pełni mgr Michał Majzner (michal.majzner@polsl.pl). Można także skontaktować się w tej sprawie z osobami odpowiedzialnymi za Koło lub z Samorządem Koła Nowych Metod Konstruowania Maszyn. 3. Następnie należy zaopatrzyć się w kopię oprogramowania NX. Uczelniana licencja obejmuje wersje 7.5, 8.0 oraz 8.5. O pomoc w tym aspekcie można poprosić osobę odpowiedzialną za serwer licencji lub innych członków Koła. 4. Przed instalacją warto usunąć wszelkie możliwe pozostałości po poprzednich kopiach programu NX, by nie kolidowały one z oryginalną, licencjonowaną wersją.

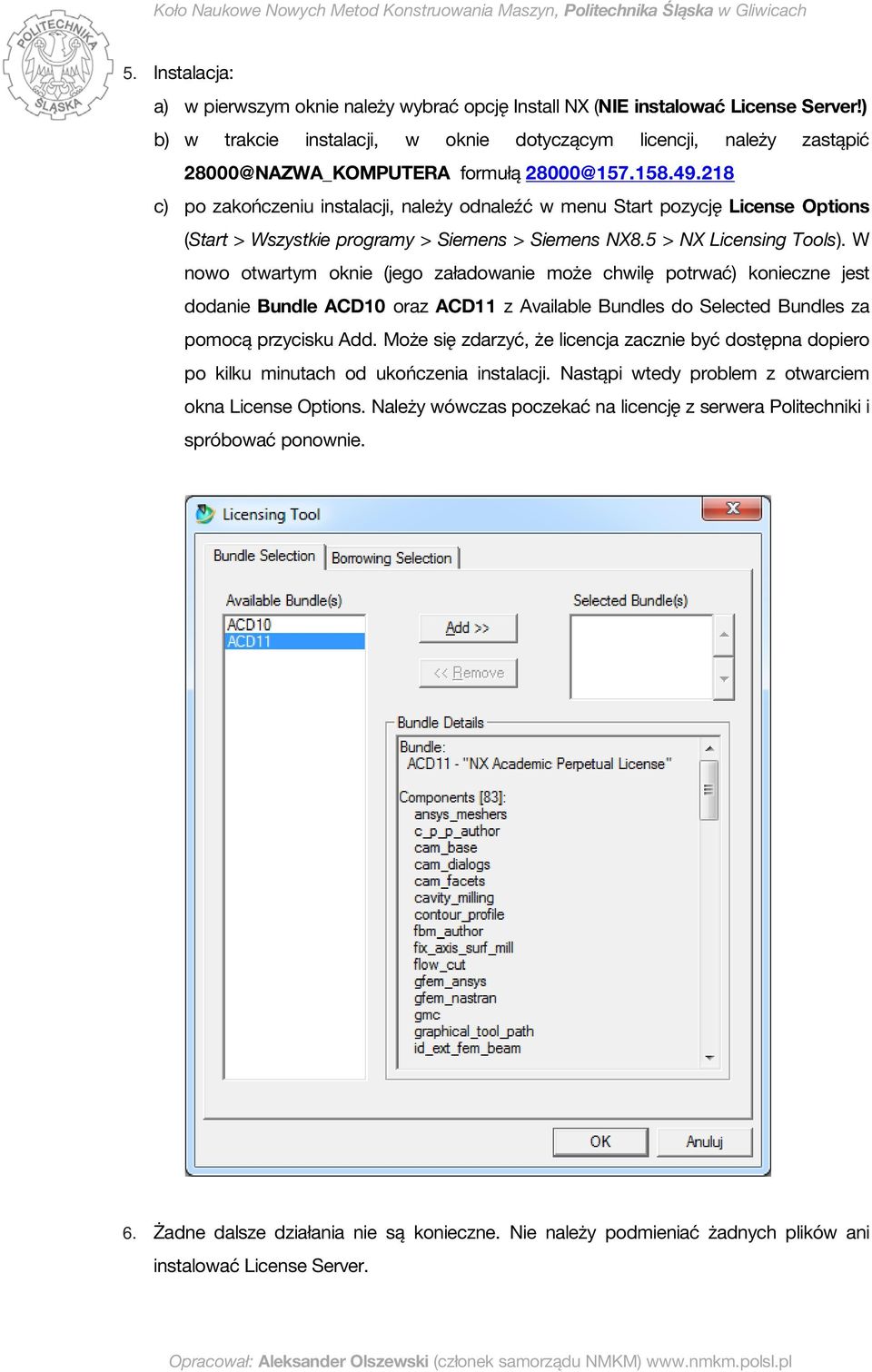

5 5. Instalacja: a) w pierwszym oknie należy wybrać opcję Install NX (NIE instalować License Server!) b) w trakcie instalacji, w oknie dotyczącym licencji, należy zastąpić 28000@NAZWA_KOMPUTERA formułą 28000@ c) po zakończeniu instalacji, należy odnaleźć w menu Start pozycję License Options (Start > Wszystkie programy > Siemens > Siemens NX8.5 > NX Licensing Tools). W nowo otwartym oknie (jego załadowanie może chwilę potrwać) konieczne jest dodanie Bundle ACD10 oraz ACD11 z Available Bundles do Selected Bundles za pomocą przycisku Add. Może się zdarzyć, że licencja zacznie być dostępna dopiero po kilku minutach od ukończenia instalacji. Nastąpi wtedy problem z otwarciem okna License Options. Należy wówczas poczekać na licencję z serwera Politechniki i spróbować ponownie. 6. Żadne dalsze działania nie są konieczne. Nie należy podmieniać żadnych plików ani instalować License Server.
