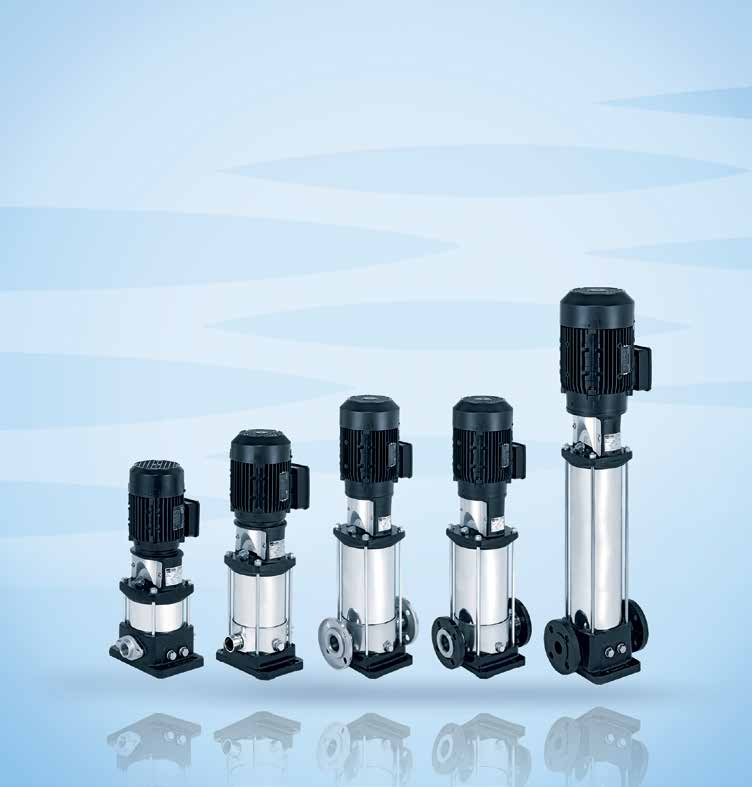

1 Japanese Technology since 1912 EVMS - pionowe pompy wielostopniowe Katalog produktu

2

3 Japanese Technology since

4 Zbudowane jak miecz samurajski kata a Katana jest produktem japońskim, wykonanym według tradycyjnej technologii zapoczątkowanej 300 lat p.n.e. Katana jest produkowana ze starannością i dbałością o zachowanie dokładności szczegółów. Tylko wieloletnie doświadczenie pozwala uzyskać umiejętność niezbędną do wykonania arcydzieła. To jest właśnie to, co robimy w przypadku naszych pomp. Nasze 100-letnie japońskie doświadczenie w produkcji pomp stanowi podstawę do projektowania i realizacji pomp o wysokiej jakości wykonania, niezawodności i nowatorskich częściach mechanicznych. Jesteśmy dumni z naszej przeszłości. Nowe pionowe wielostopniowe pompy firmy EBARA, oznaczane nazwą EVMS, są produkowane z przestrzeganiem najwyższych standardów jakości, w celu uzyskania niezawodności eksploatacyjnej za pomocą ścisłych technicznych kryteriów oceny i programów kontroli obejmujących cały proces produkcyjny. Śledzimy rynek. Nasze projekty są niepowtarzalne. Pompy EVMS mogą zaoferować wyjątkowe wartości dzięki nowatorskim rozwiązaniom, które najlepiej spełniają potrzeby klientów. 4

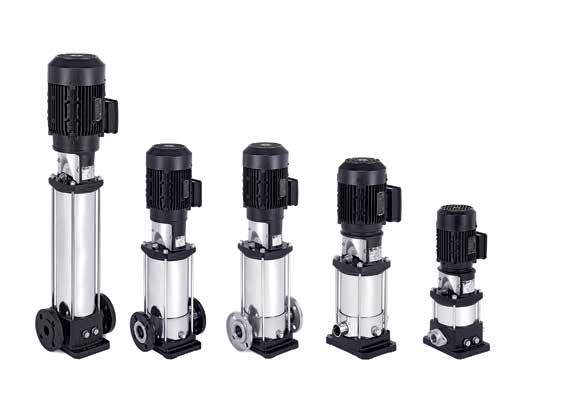

5 FATTESTATION DE CON Precyzja, jakość, nowatorstwo Typ pompy Pionowe wielostopniowe pompy budowy in-line serii EVMS firmy EBARA Asortyment modeli Wydajności: 1, 3, 5, 10, 15, 20 m 3 /h Maksymalny zakres eksploatacyjny (ciśnienie / temperatura cieczy) 16 bar lub 25 bar / - 30 do C Wersja materiałowa (korpus dolny) EVMS (AISI 304), EVMSL (AISI 316), EVMSG (żeliwo) EVMS EVM Hz Połączenia przewodów rurowych Kołnierz okrągły / okrągły kołnierz obrotowy / kołnierz owalny / Victaulic / Clamp Silnik Wysokosprawny silnik IE3 o mocy ponad 0,75 kw, 50 Hz / 60Hz, Jednofazowy / trójfazowy PTC w standardzie dla mocy powyżej 1,5 kw Silniki trójfazowe ETM firmy EBARA są dostępne od 0,75 do 11kW zarówno dla 50Hz jak i 60Hz. DM174/2004 Aprobaty dla wody pitnej Do pracy w atmosferze wybuchowej ACS KTW* WRAS ATEX 2014/34/UE ACS ORMITÉ SANITAIRE Uszczelnienie mechaniczne SiC/węgiel/_EPDM SiC/węgiel/_EPDM SiC impregn. grafitem/ SiC_EPDM SiC/węgiel/_EPDM EVMSG EVMS EVMSL Wszystkie warianty na stronie 18 Uwaga: *Certyfikat KTW dotyczy komponentów. Standard Na zamówienie 5

6 Główne cechy produktu 1 2 Innowacyjne rozwiązania hydrauliczne Dowolny silnik, w dowolnym miejscu Do wszystkich modeli pomp można montować silniki przemysłowe bez żadnych modyfikacji dzięki małemu obciążeniu osiowemu pompy. Duża trwałość łożysk silnika Duża sprawność pompy określana wskaźnikiem MEI > 0,7 dla najsprawniejszych modeli Zgłoszenie patentowe nr VI2014A EBARA standard motor solutions Sprawność IE3 dla silników 50Hz i 60 Hz zgodnie z IEC Silniki ETM dostępne od 0,75 do 11kW zarówno dla 50Hz i 60Hz Zredukowany stator silnika, kompaktowy, unikatowy design Czujniki PTC jako standard w silnikach od 1,5kW, dla ochrony przed przegrzaniem powyżej 150 C W silnikach od 0,75kW uszczelka oraz śruby znajdujące się w skrzynkach elektrycznych zabezpieczone przed wypadaniem Stabilny montaż falownika na stalowej pokrywie wentylatora * IIE3 dla silnika 60Hz jest zależne od jego wielkości i napięcia ** Wszystkie inne wielkości, w tym wersje jednofazowe, dostępne są z silnikami w standardzie IEC 3 Warianty podłączenia orurowania Dostępne są różne podłączenia rur w zależności od wymagań dla danego zastosowania. Wymiary zewnętrzne można dostosować w szerokim zakresie do istniejącej pompy przy jej wymianie Materiał Kołnierz okrągły wg DIN (oraz wg ANSI w zależności od modelu) Kołnierz obrotowy wg DIN (oraz wg ANSI w zależności od modelu) Kołnierz owalny Połączenie (Victaulic, Clamp) AISI304/ AISI316 Żeliwo 4 Rozwiązania uszczelnienia wału Materiał uszczelnienia wału: B: Grafit impregnowany żywicą Q: Spiekany węglik krzemu Qg: Węglik krzemu z grafitem Zastosowanie węgla lub grafitu z węglikiem krzemu może być stosowane jako suchy środek smarny zmniejszający tarcie. Jest to zgodne z normą EN12756 (dawniej DIN 24960). 5 6 Rozwiązania z zastosowaniem inteligentnych korków Łatwość konserwacji Wkład z uszczelnieniem wału umożliwia szybką wymianę uszczelnienia wału bez potrzeby demontażu wspornika silnika. Sprzęgło dystansowe umożliwia łatwą konserwację bez potrzeby demontażu ciężkich silników o mocy ponad 5,5 kw. Korek odpowietrzający Korek do napełniania wodą i do czujnika Mocowanie czujnika przemysłowego Pomiary ciśnienia ssania i wylotowego / spustu 6

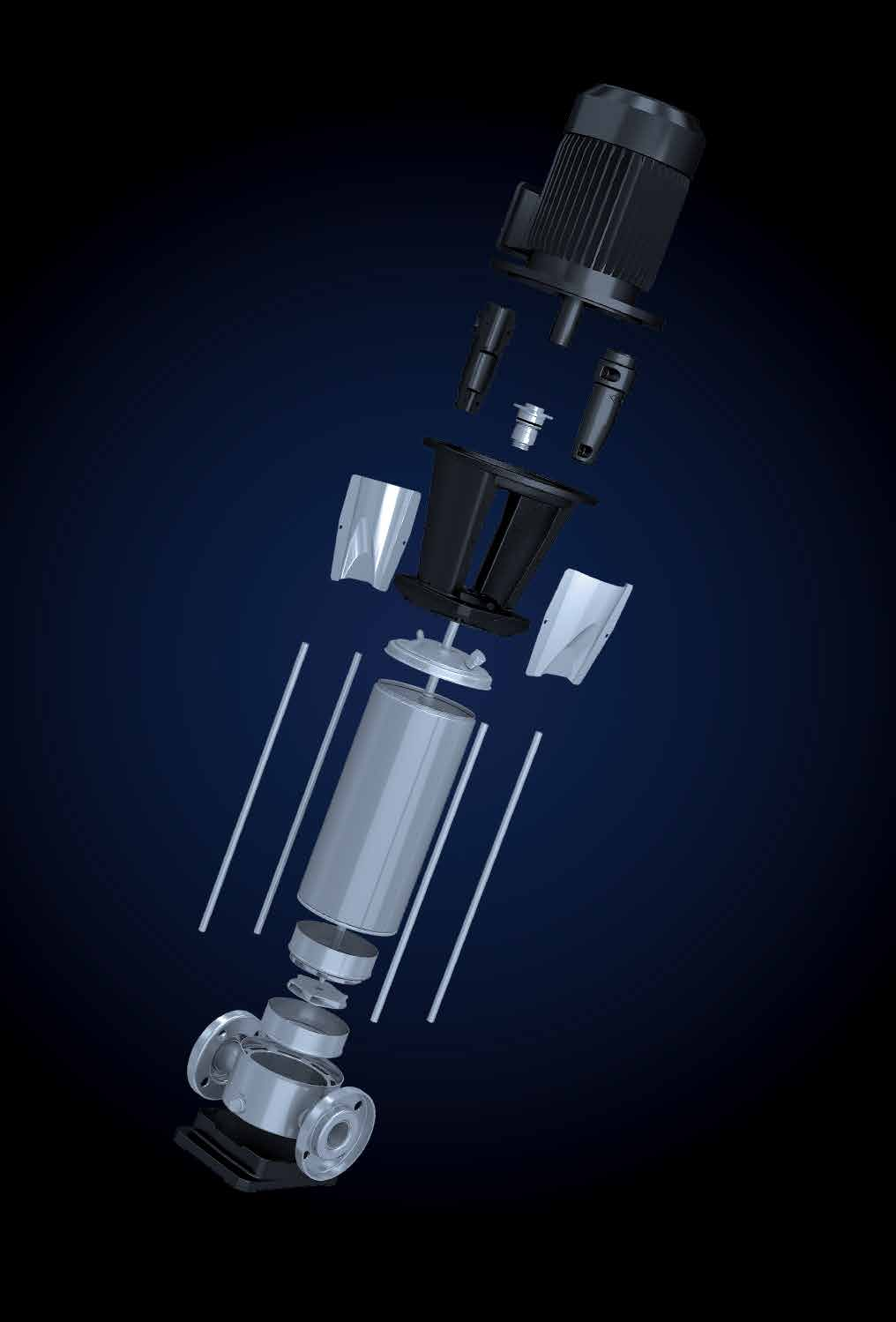

7 Obejrzyj trójwymiarowy film na naszej stronie internetowej 7

8 8

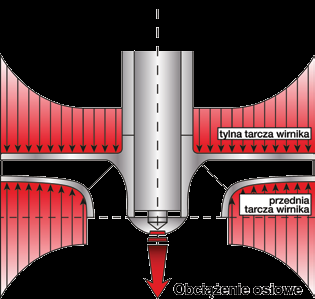

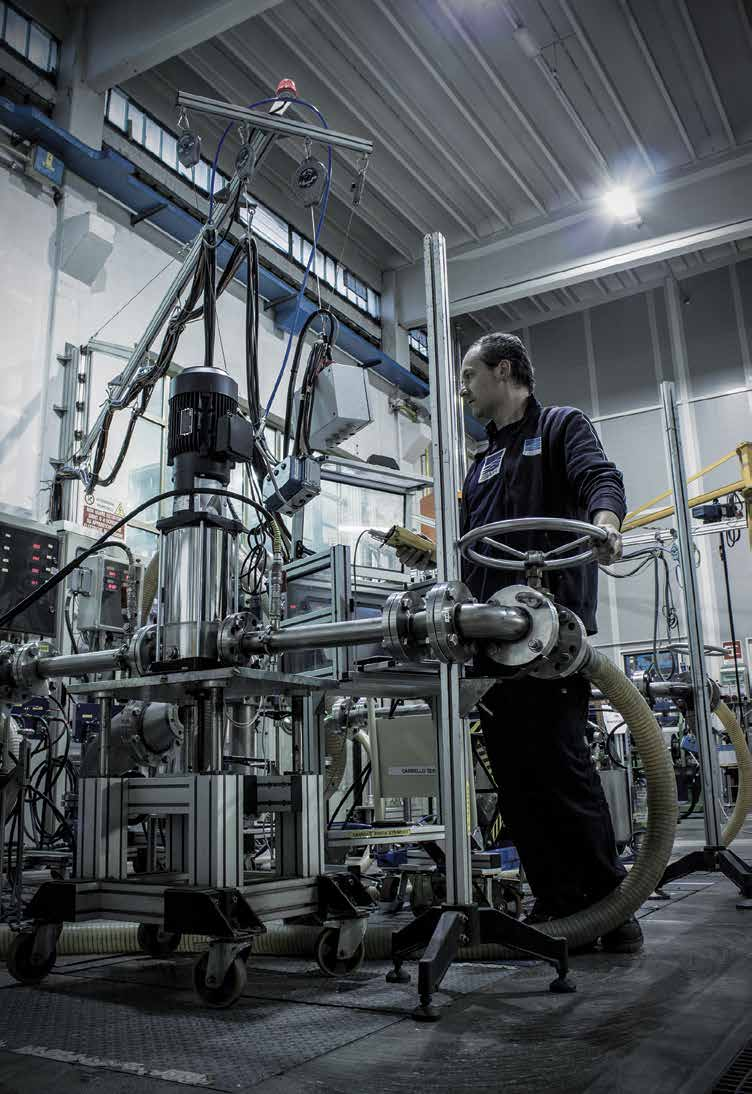

9 Niezawodność jest tworzona przez liczby. 1 milion 2 razy 3 razy Liczba cykli w próbie trwałości* Ostrzejsze kryteria próby niż nominalne warunki eksploatacyjne* Mniejsze obciążenie osiowe niż w zwykłych pompach * dla głównych elementów Rozwiązanie problemu obciążenia osiowego Osiowe obciążenie pompy spowodowane jest niezrównoważeniem ciśnienia statycznego pomiędzy przednią i tylną tarczą wirnika pompy. Obciążenie to zawsze skraca żywotność łożysk silnika. Ogólne metody przeciwdziałania obciążeniu osiowemu pompy są następujące: zwiększanie wielkości łożyska silnika lub stosowanie wzmocnionych łożysk silnika, montowanie dodatkowych łożysk kulowych na wsporniku pompy. Metody te są znane z tego, że komplikują konstrukcje mechaniczne. Nowy wirnik Shurricane zaprojektowany przez korporację EBARA jest w stanie zmniejszyć obciążenie osiowe pompy, przy zachowaniu jej dużej sprawności, dzięki innowacyjnemu projektowi hydraulicznemu. W pompach EVMS można stosować standardowe silniki przemysłowe bez żadnych modyfikacji oraz zmniejszać liczbę cykli konserwacyjnych łożysk silnika. Dowolny silnik w dowolnym miejscu. 9

10 Dziedziny zastosowań PRZEMYSŁ Uzdatnianie wody odwrócona osmoza ultrafiltracja oczyszczanie wody mikrofiltracja instalacje do zmiękczania, jonizowania i demineralizowania baseny kąpielowe separatory Zasilanie kotłów instalacje parowe instalacje skroplin Mycie i czyszczenie Instalacje do mycia pojazdów przemysłowe mycie części instalacje pralnicze pompowanie roztworów kwasów i zasad pompowanie ciekłych chemikaliów Chłodzenie pompowanie czynników chłodniczych do chłodzenia termicznych układów sterowania chłodzenie w przemyśle chłodzenie laserów raffreddamento laser Obrabiarki podawanie cieczy chłodzącosmarującej do obrabiarek Zwiększanie ciśnienia zwiększanie ciśnienia w zastosowaniach przemysłowych Żywność i napoje instalacje do mycia żywności instalacje do mycia butelek Przemysł farmaceutyczny Zastosowania morskie pompowanie wody pitnej, mycie pokładu, podawanie wysokociśnieniowej mgły wodnej i gaszenie pożarów na statkach INSTALACJE W BUDOWNICTWIE Zwiększanie ciśnienia zwiększanie ciśnienia w budynkach mieszkalnych zwiększanie ciśnienia w budynkach wysokich /hotelach Instalacje tryskaczowe Instalacje przeciwpożarowe pompa wspomagająca Ciepłownictwo Wymienniki ciepła / ogrzewacze wentylatorowe Instalacje klimatyzacyjne Instalacje grzewcze 10 ZAOPATRZENIE W WODĘ Uzdatnianie wody filtracja w stacjach uzdatniania wody pompowanie w stacjach uzdatniania wody Zwiększanie ciśnienia pompowanie ze stacji uzdatnianie wody (wodociągami) Nawadnianie nawadnianie pól golfowych / boisk sportowych Rolnictwo nawadnianie zraszaczowe nawadnianie kroplowe

11 W harmonii z klientami Punkty obsługi klientów korporacji EBARA na całym świecie Europa Bliski Wschód Azja Ameryka Północna Azja Południowo-Wschodnia Oceania Ameryka Południowa Dane teleadresowe podane są na str

12

13 DANE POMP EVMS

14 EVMS pionowe pompy wielostopniowe Zakres pracy 50Hz EVMS EVM Minimalny wskaźnik sprawności (MEI) Typ pompy MEI EVMS(.)1 > 0,70 EVMS(.)3 > 0,70 EVMS(.)5 > 0,70 EVMS(.)10 > 0,70 EVMS(.)15 > 0,70 EVMS(.)20 > 0,70 14

15 EVMS pionowe pompy wielostopniowe Zakres pracy 60Hz EVMS EVM

16 EVMS pionowe pompy wielostopniowe Rysunek złożeniowy EVMS

17 EVMS pionowe pompy wielostopniowe Dane techniczne produktu EVMS Pompa Zakres roboczy Materiały głównych elementów Połączenia rur Wersja EVMSG EVMS EVMSL Wydatek nominalny (m 3 /h) Maksymalne ciśnienie robocze 1,6/2,5 MPa (16 bar/25 bar) Maksymalny zakres temperatury cieczy da -30 a 140 C 1. Wirnik EN (AISI 304) EN (AISI 316L) 2. Obudowa pośrednia EN (AISI 304) EN (AISI 316L) 3. Pierścień bieżny EN (AISI 304) + PPS EN (AISI 316L) + PPS 4. Obudowa dolna Ghisa EN (AISI 304) EN (AISI 316L) 5. Pokrywa obudowy EN (AISI 304) EN (AISI 316L) EN (AISI 304) EVMS(G) EVMSG (zależnie od modelu) 6. Wał EN (AISI 316L) EVMSL EVMSL (zależnie od modelu) EN (AISI 329A) EVMS(G)(L) (zależnie od modelu) 7. Łożysko ślizgowe wału Węglik wolframu 8. Uszczelnienie wału Warianty uszczelnienia wału podano na str Oring EPDM FPM 10. Obudowa zewnętrzna EN (AISI 304) EN (AISI 316L) 11. Wspornik silnika Żeliwo 12. Cięgno stal cynkowana 6,8, klasa wytrzymałości ISO 898/1 13. Sprzęgło odlew ciśnieniowy aluminiowy (do 4 kw), żeliwo (od 5,5 kw) 14. Podstawa Żeliwo Odlew ciśnieniowy aluminiowy Kołnierz owalny do 16 bar Kołnierz okrągły DIN EVMS(L)1-3-5 DIN/ANSI do 16 bar da 16 bar a 25 bar Kołnierz obrotowy DIN do 16 bar EVMS(L)1-3-5 DIN/ANSI da 16 bar a 25 bar Victaulic do 25 bar Clamp do 25 bar Legenda: Standard opcja Silnik Power Source Type Others Częstotliwość 50 Hz 60 Hz Liczba faz jedna trzy trzy Obroty ~ 2900 min -1 ~ 3500 min -1 0,37 2,2 kw 0,37 18,5 kw 0,37 18,5 kw Moc znamionowa 0,5 3,0 HP 0,5 25 HP 0,5 25 HP 230/400 ± 10% (do 4kW) 220/380 ± 10% V (do 4kW) 265/460 ± 10% V (do 4kW) Napięcie 230 ± 10% 400/690 ± 10% (powyżej 5,5 kw) 380/660 ± 10% (powyżej 5,5 kw) 460 ± 10% V (powyżej 5,5 kw) Typ elektryczny - TEFC elektryczny - TEFC Wydajność od 0,37 od 2,2 kw od 0,37 od 0,55 kw IE3 od 0,75 do 18,5 kw od 0,37 kw do 0,55 kw IE3 od 0,75 do 18,5 kw Liczba biegunów 2 2 Stopień ochrony IP 55 IP 55 Klasa izolacji F (B dla wzrostu temperatury) F (B dla wzrostu temperatury) Zabezpieczenie przed przegrzaniem PTC w standardzie dla mocy powyżej 1,5 kw PTC w standardzie dla mocy powyżej 1,5 kw Materiał obudowy aluminium aluminium Podstawa IM B14 (do 4 kw) IM B14 (do 4 kw) kołnierza IM B5 (powyżej 5,5 kw) IM B5 (powyżej 5,5 kw) Mocowanie skrzynki elektrycznej Śruby i uszczelka zabezpieczone przed wypadaniem dla silników od 75 kw do11 kw Śruby i uszczelka zabezpieczone przed wypadaniem dla silników od 75 kw do11 kw 17

18 EVMS pionowe pompy wielostopniowe Dane dotyczące uszczelnienia wału EVMS do 16 bar od 16 bar do 25 bar Legenda: Standard opcja ( ) Klucz typu Model pompy Maks. ciśnienie robocze Typ uszczelnienia wału Materiał uszczelnienia wału Wkład (cartridge) Niezrównoważonważony obrotowa Zrówno- Część Część stała Elasto-mery Sprężyna Kołnierz Klucz typu 30 C do 120 C SiC (Q 1) Węgiel (B) EPDM (E) AISI316 (G) Q 1BEG 30 C do 80 C SiC (Q 1) Węgiel (B) FPM (V) AISI316 (G) Q 1BVG do 16 bar 30 C do 140 C SiC z grafitem (Q g) SiC (Q 1) EPDM (E) AISI316 (G) HQ gq 1EG 30 C do 80 C SiC z grafitem (Q g) SiC (Q 1) FPM (V) AISI316 (G) HQ gq 1VG 30 C do 140 C SiC (Q 1) Węgiel (B) EPDM (E) AISI316 (G) HQ 1BEG 30 C do 140 C SiC (Q 1) Węgiel (B) EPDM (E) AISI316 (G) HQ 1BEG da 16 bar a 25 bar 30 C do 80 C SiC (Q 1) Węgiel (B) FPM (V) AISI316 (G) HQ 1BVG 30 C do 140 C SiC z grafitem (Q g) SiC (Q 1) EPDM (E) AISI316 (G) HQ gq 1EG 30 C do 80 C SiC z grafitem (Q g) SiC (Q 1) FPM (V) AISI316 (G) HQ gq 1VG 18

19 EVMS pionowe pompy wielostopniowe Dane połączeń rurowych EVMS Kołnierz owalny (N) Kołnierz owalny (N) Kołnierz okrągły (F) Kołnierz okrągły (F) Kołnierz obrotowy (LF) Victaulic (V) Clamp (C) Maksymalne ciśnienie robocze PN16 Maksymalne ciśnienie robocze PN16 Maksymalne ciśnienie robocze PN25 Maksymalne ciśnienie robocze PN25 Maksymalne ciśnienie robocze PN25 Maksymalne ciśnienie robocze PN25 Maksymalne ciśnienie robocze PN25 Wymiary Wymiary EVMSG (Ghisa) 1/ /20 D G1 G1¼ G1½ G2 L B1 / B2 100/ / / /215 H Wymiary EVMS (AISI ) EVMSL (AISI ) 1/ /20 D DN25 DN32 DN40 DN50 L B1 / B2 100/ / / /215 H Wymiary EVMS (AISI ) EVMSL (AISI ) 1/ /20 D DN25 DN32 DN40 DN50 L B1 / B2 100/ / / /215 H Wymiary EVMS (AISI ) EVMSL (AISI ) 1/ /20 D DN32 DN32 DN50 DN50 L B1 / B2 100/ / / /215 H Wymiary EVMS (AISI ) EVMSL (AISI ) 1/ /20 D G1 G1¼ G1½ G2 L B1 / B2 100/ / / /215 H Wymiary EVMSG (Żeliwo) 1/ /20 D DN25 DN32 DN40 DN50 L B1 / B2 100/ / / /215 H EVMS (AISI ) EVMSL (AISI ) 1/ /20 D Φ59 Φ59 Φ87 Φ87 L B1 / B2 100/ / / /215 H

20 Dodatkowe informacje Data book Katalog danych technicznych Instrukcja obsługi Kensaku system doboru części zamiennych Program doboru pompy Prosimy o odwiedzenie naszej strony internetowej 20
