1 Japanese Technology since 1912 EVMS - pionowe pompy wielostopniowe Katalog produktu

2 Japanese Technology since

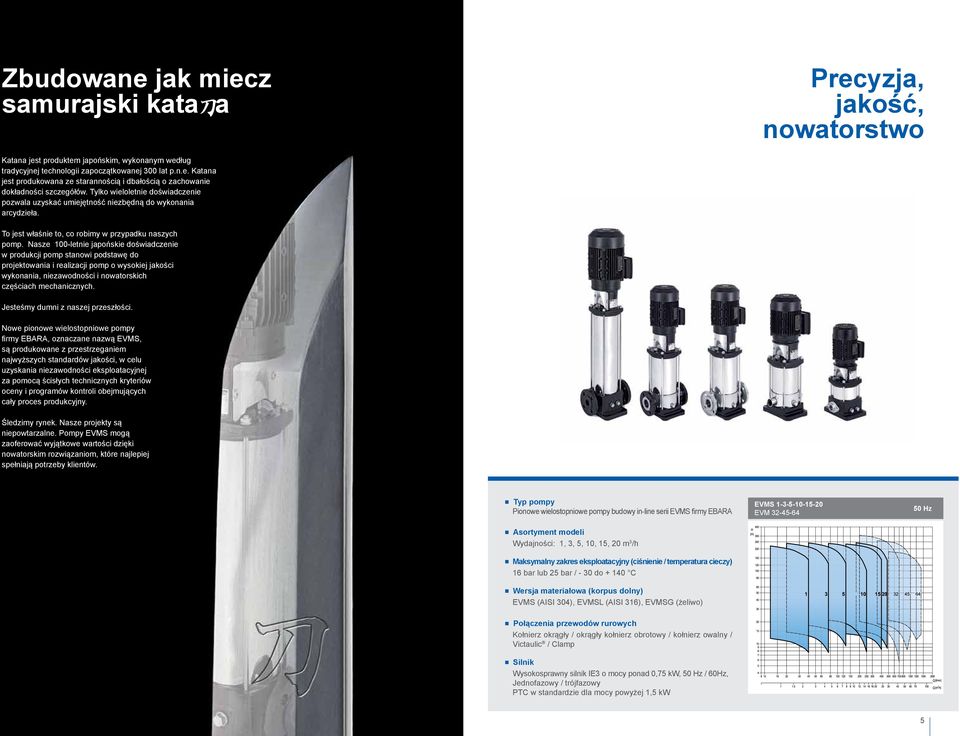

3 Zbudowane jak miecz samurajski kata a Precyzja, jakość, nowatorstwo Katana jest produktem japońskim, wykonanym według tradycyjnej technologii zapoczątkowanej 300 lat p.n.e. Katana jest produkowana ze starannością i dbałością o zachowanie dokładności szczegółów. Tylko wieloletnie doświadczenie pozwala uzyskać umiejętność niezbędną do wykonania arcydzieła. To jest właśnie to, co robimy w przypadku naszych pomp. Nasze 100-letnie japońskie doświadczenie w produkcji pomp stanowi podstawę do projektowania i realizacji pomp o wysokiej jakości wykonania, niezawodności i nowatorskich częściach mechanicznych. Jesteśmy dumni z naszej przeszłości. Nowe pionowe wielostopniowe pompy firmy EBARA, oznaczane nazwą EVMS, są produkowane z przestrzeganiem najwyższych standardów jakości, w celu uzyskania niezawodności eksploatacyjnej za pomocą ścisłych technicznych kryteriów oceny i programów kontroli obejmujących cały proces produkcyjny. Śledzimy rynek. Nasze projekty są niepowtarzalne. Pompy EVMS mogą zaoferować wyjątkowe wartości dzięki nowatorskim rozwiązaniom, które najlepiej spełniają potrzeby klientów. Typ pompy Pionowe wielostopniowe pompy budowy in-line serii EVMS firmy EBARA Asortyment modeli Wydajności: 1, 3, 5, 10, 15, 20 m 3 /h Maksymalny zakres eksploatacyjny (ciśnienie / temperatura cieczy) 16 bar lub 25 bar / - 30 do C Wersja materiałowa (korpus dolny) EVMS (AISI 304), EVMSL (AISI 316), EVMSG (żeliwo) EVM Hz Połączenia przewodów rurowych Kołnierz okrągły / okrągły kołnierz obrotowy / kołnierz owalny / Victaulic / Clamp Silnik Wysokosprawny silnik IE3 o mocy ponad 0,75 kw, 50 Hz / 60Hz, Jednofazowy / trójfazowy PTC w standardzie dla mocy powyżej 1,5 kw 4 5

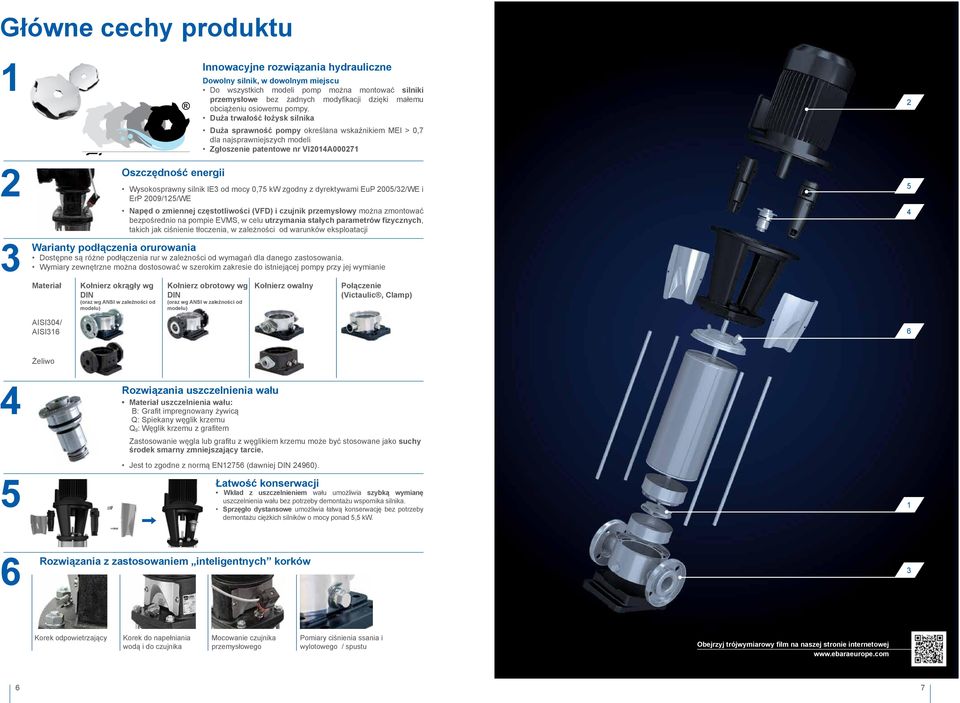

4 Główne cechy produktu Oszczędność energii Innowacyjne rozwiązania hydrauliczne Dowolny silnik, w dowolnym miejscu Do wszystkich modeli pomp można montować silniki przemysłowe bez żadnych modyfikacji dzięki małemu obciążeniu osiowemu pompy. Duża trwałość łożysk silnika Duża sprawność pompy określana wskaźnikiem MEI > 0,7 dla najsprawniejszych modeli Zgłoszenie patentowe nr VI2014A Wysokosprawny silnik IE3 od mocy 0,75 kw zgodny z dyrektywami EuP 2005/32/WE i ErP 2009/125/WE Napęd o zmiennej częstotliwości (VFD) i czujnik przemysłowy można zmontować bezpośrednio na pompie EVMS, w celu utrzymania stałych parametrów fizycznych, takich jak ciśnienie tłoczenia, w zależności od warunków eksploatacji Warianty podłączenia orurowania Dostępne są różne podłączenia rur w zależności od wymagań dla danego zastosowania. zewnętrzne można dostosować w szerokim zakresie do istniejącej pompy przy jej wymianie Materiał Kołnierz okrągły wg DIN (oraz wg ANSI w zależności od modelu) Kołnierz obrotowy wg DIN (oraz wg ANSI w zależności od modelu) Kołnierz owalny Połączenie (Victaulic, Clamp) AISI304/ AISI316 6 Żeliwo 4 Rozwiązania uszczelnienia wału Materiał uszczelnienia wału: B: Grafit impregnowany żywicą Q: Spiekany węglik krzemu Qg: Węglik krzemu z grafitem Zastosowanie węgla lub grafitu z węglikiem krzemu może być stosowane jako suchy środek smarny zmniejszający tarcie. 5 Jest to zgodne z normą EN12756 (dawniej DIN 24960). Łatwość konserwacji Wkład z uszczelnieniem wału umożliwia szybką wymianę uszczelnienia wału bez potrzeby demontażu wspornika silnika. Sprzęgło dystansowe umożliwia łatwą konserwację bez potrzeby demontażu ciężkich silników o mocy ponad 5,5 kw. 1 6 Rozwiązania z zastosowaniem inteligentnych korków 3 Korek odpowietrzający Korek do napełniania wodą i do czujnika Mocowanie czujnika przemysłowego Pomiary ciśnienia ssania i wylotowego / spustu Obejrzyj trójwymiarowy film na naszej stronie internetowej 6 7

5 Niezawodność jest tworzona przez liczby. 1 milion 2 razy 3 razy Liczba cykli w próbie trwałości* Ostrzejsze kryteria próby niż nominalne warunki eksploatacyjne* Mniejsze obciążenie osiowe niż w zwykłych pompach * dla głównych elementów Rozwiązanie problemu obciążenia osiowego Osiowe obciążenie pompy spowodowane jest niezrównoważeniem ciśnienia statycznego pomiędzy przednią i tylną tarczą wirnika pompy. Obciążenie to zawsze skraca żywotność łożysk silnika. Ogólne metody przeciwdziałania obciążeniu osiowemu pompy są następujące: zwiększanie wielkości łożyska silnika lub stosowanie wzmocnionych łożysk silnika, montowanie dodatkowych łożysk kulowych na wsporniku pompy. Metody te są znane z tego, że komplikują konstrukcje mechaniczne. Nowy wirnik Shurricane zaprojektowany przez korporację EBARA jest w stanie zmniejszyć obciążenie osiowe pompy, przy zachowaniu jej dużej sprawności, dzięki innowacyjnemu projektowi hydraulicznemu. W pompach EVMS można stosować standardowe silniki przemysłowe bez żadnych modyfikacji oraz zmniejszać liczbę cykli konserwacyjnych łożysk silnika. Dowolny silnik w dowolnym miejscu. 8 9

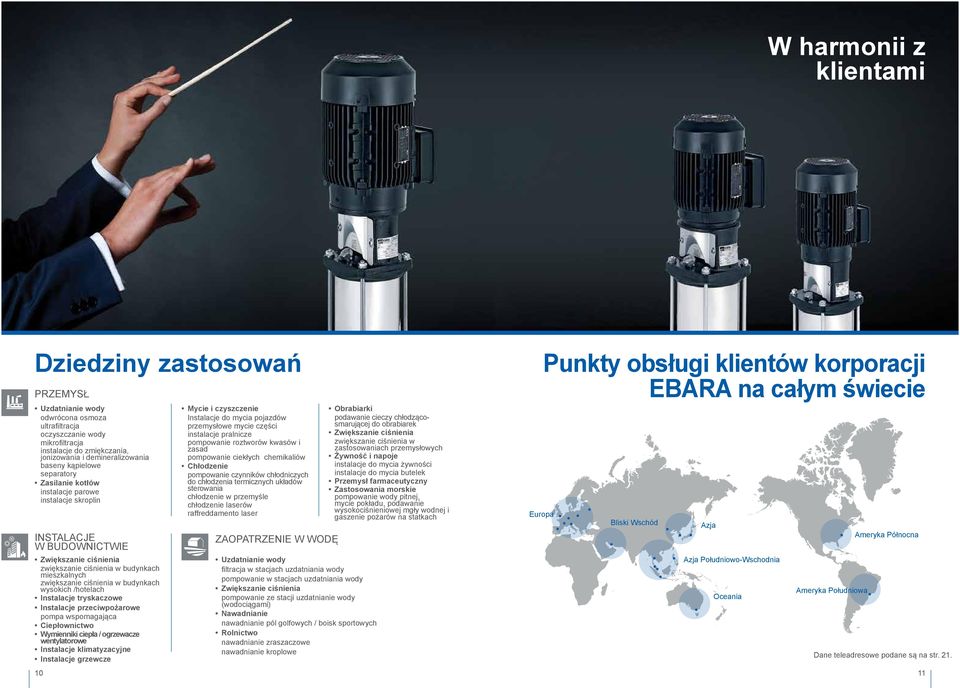

6 W harmonii z klientami Dziedziny zastosowań PRZEMYSŁ Uzdatnianie wody odwrócona osmoza ultrafiltracja oczyszczanie wody mikrofiltracja instalacje do zmiękczania, jonizowania i demineralizowania baseny kąpielowe separatory Zasilanie kotłów instalacje parowe instalacje skroplin INSTALACJE W BUDOWNICTWIE Zwiększanie ciśnienia zwiększanie ciśnienia w budynkach mieszkalnych zwiększanie ciśnienia w budynkach wysokich /hotelach Instalacje tryskaczowe Instalacje przeciwpożarowe pompa wspomagająca Ciepłownictwo Wymienniki ciepła / ogrzewacze wentylatorowe Instalacje klimatyzacyjne Instalacje grzewcze Mycie i czyszczenie Instalacje do mycia pojazdów przemysłowe mycie części instalacje pralnicze pompowanie roztworów kwasów i zasad pompowanie ciekłych chemikaliów Chłodzenie pompowanie czynników chłodniczych do chłodzenia termicznych układów sterowania chłodzenie w przemyśle chłodzenie laserów raffreddamento laser ZAOPATRZENIE W WODĘ Uzdatnianie wody filtracja w stacjach uzdatniania wody pompowanie w stacjach uzdatniania wody Zwiększanie ciśnienia pompowanie ze stacji uzdatnianie wody (wodociągami) Nawadnianie nawadnianie pól golfowych / boisk sportowych Rolnictwo nawadnianie zraszaczowe nawadnianie kroplowe Obrabiarki podawanie cieczy chłodzącosmarującej do obrabiarek Zwiększanie ciśnienia zwiększanie ciśnienia w zastosowaniach przemysłowych Żywność i napoje instalacje do mycia żywności instalacje do mycia butelek Przemysł farmaceutyczny Zastosowania morskie pompowanie wody pitnej, mycie pokładu, podawanie wysokociśnieniowej mgły wodnej i gaszenie pożarów na statkach Europa Punkty obsługi klientów korporacji EBARA na całym świecie Bliski Wschód Azja Azja Południowo-Wschodnia Oceania Ameryka Południowa Ameryka Północna Dane teleadresowe podane są na str. 21.

7 DANE POMP EVMS

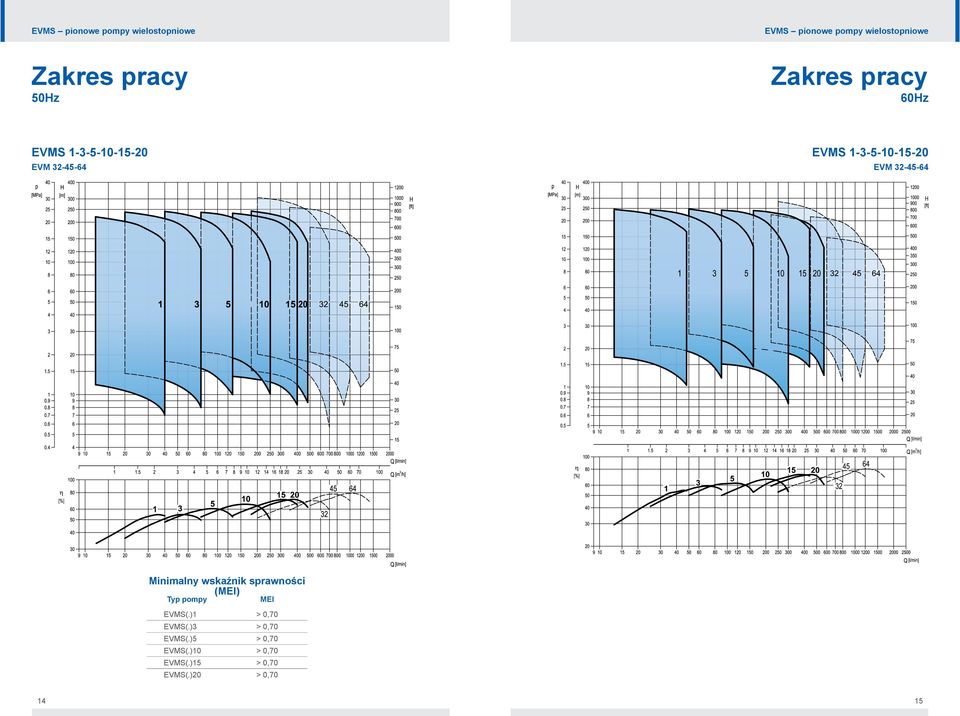

8 EVMS pionowe pompy wielostopniowe EVMS pionowe pompy wielostopniowe Zakres pracy 50Hz Zakres pracy 60Hz EVM EVM Minimalny wskaźnik sprawności (MEI) Typ pompy MEI EVMS(.)1 > 0,70 EVMS(.)3 > 0,70 EVMS(.)5 > 0,70 EVMS(.)10 > 0,70 EVMS(.)15 > 0,70 EVMS(.)20 > 0,

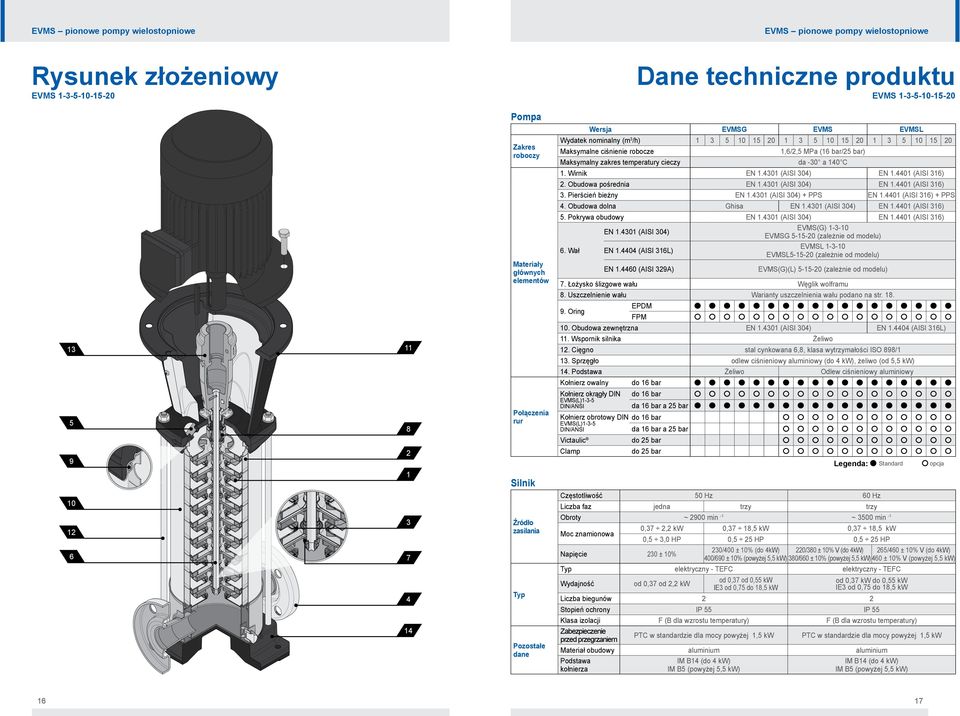

9 EVMS pionowe pompy wielostopniowe EVMS pionowe pompy wielostopniowe Rysunek złożeniowy Dane techniczne produktu Pompa Zakres roboczy Materiały głównych elementów Połączenia rur Silnik Wersja EVMSG EVMS EVMSL Wydatek nominalny (m 3 /h) ,6/2,5 MPa (16 bar/25 bar) Maksymalny zakres temperatury cieczy da -30 a 140 C 1. Wirnik EN (AISI 304) EN (AISI 316) 2. Obudowa pośrednia EN (AISI 304) EN (AISI 316) 3. Pierścień bieżny EN (AISI 304) + PPS EN (AISI 316) + PPS 4. Obudowa dolna Ghisa EN (AISI 304) EN (AISI 316) 5. Pokrywa obudowy EN (AISI 304) EN (AISI 316) EN (AISI 304) EVMS(G) EVMSG (zależnie od modelu) 6. Wał EN (AISI 316L) EVMSL EVMSL (zależnie od modelu) EN (AISI 329A) EVMS(G)(L) (zależnie od modelu) 7. Łożysko ślizgowe wału Węglik wolframu 8. Uszczelnienie wału Warianty uszczelnienia wału podano na str Oring EPDM FPM 10. Obudowa zewnętrzna EN (AISI 304) EN (AISI 316L) 11. Wspornik silnika Żeliwo 12. Cięgno stal cynkowana 6,8, klasa wytrzymałości ISO 898/1 13. Sprzęgło odlew ciśnieniowy aluminiowy (do 4 kw), żeliwo (od 5,5 kw) 14. Podstawa Żeliwo Odlew ciśnieniowy aluminiowy Kołnierz owalny do 16 bar Kołnierz okrągły DIN do 16 bar EVMS(L)1-3-5 DIN/ANSI da 16 bar a 25 bar Kołnierz obrotowy DIN do 16 bar EVMS(L)1-3-5 DIN/ANSI da 16 bar a 25 bar Victaulic do 25 bar Clamp do 25 bar Legenda: Standard opcja Częstotliwość 50 Hz 60 Hz Liczba faz jedna trzy trzy Źródło zasilania Typ Pozostałe dane Obroty ~ 2900 min -1 ~ 3500 min -1 0,37 2,2 kw 0,37 18,5 kw 0,37 18,5 kw Moc znamionowa 0,5 3,0 HP 0,5 25 HP 0,5 25 HP 230/400 ± 10% (do 4kW) 220/380 ± 10% V (do 4kW) 265/460 ± 10% V (do 4kW) Napięcie 230 ± 10% 400/690 ± 10% (powyżej 5,5 kw) 380/660 ± 10% (powyżej 5,5 kw) 460 ± 10% V (powyżej 5,5 kw) Typ elektryczny - TEFC elektryczny - TEFC Wydajność od 0,37 od 2,2 kw od 0,37 od 0,55 kw IE3 od 0,75 do 18,5 kw od 0,37 kw do 0,55 kw IE3 od 0,75 do 18,5 kw Liczba biegunów 2 2 Stopień ochrony IP 55 IP 55 Klasa izolacji F (B dla wzrostu temperatury) F (B dla wzrostu temperatury) Zabezpieczenie przed przegrzaniem PTC w standardzie dla mocy powyżej 1,5 kw PTC w standardzie dla mocy powyżej 1,5 kw Materiał obudowy aluminium aluminium Podstawa kołnierza IM B14 (do 4 kw) IM B5 (powyżej 5,5 kw) IM B14 (do 4 kw) IM B5 (powyżej 5,5 kw) 16 17

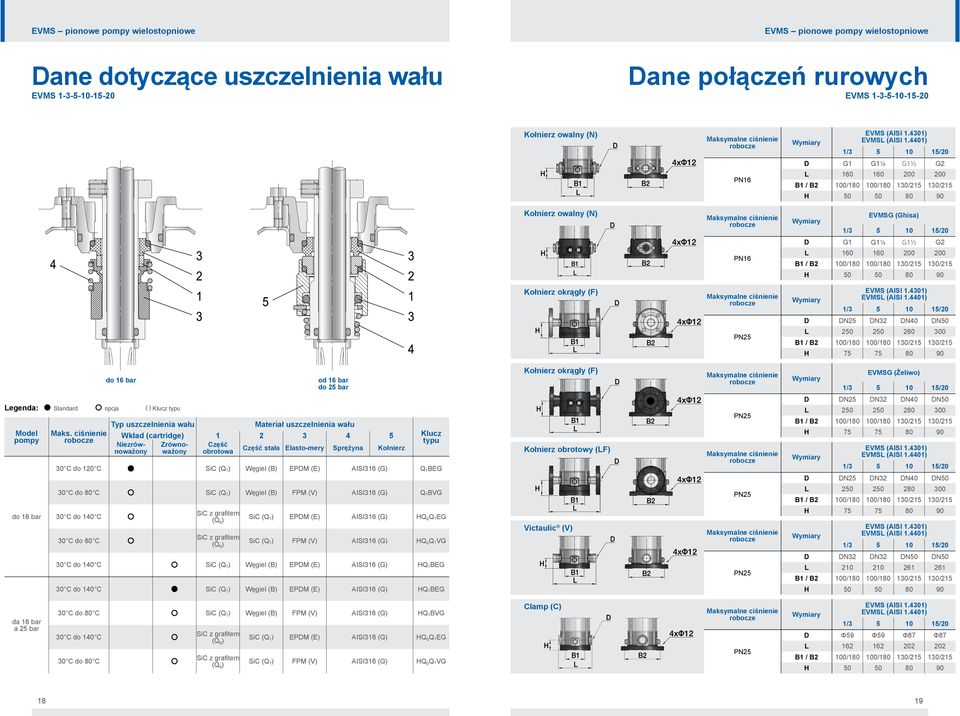

10 EVMS pionowe pompy wielostopniowe EVMS pionowe pompy wielostopniowe Dane dotyczące uszczelnienia wału Dane połączeń rurowych Kołnierz owalny (N) EVMS (AISI ) EVMSL (AISI ) D G1 G1¼ G1½ G2 PN16 L H Kołnierz owalny (N) EVMSG (Ghisa) D G1 G1¼ G1½ G2 PN16 L H Kołnierz okrągły (F) EVMS (AISI ) EVMSL (AISI ) D DN25 DN32 DN40 DN50 PN25 L H do 16 bar od 16 bar do 25 bar Kołnierz okrągły (F) EVMSG (Żeliwo) Legenda: Standard opcja ( ) Klucz typu Model pompy do 16 bar Maks. ciśnienie Typ uszczelnienia wału Materiał uszczelnienia wału Wkład (cartridge) Niezrównoważonważony obrotowa Zrówno- Część Część stała Elasto-mery Sprężyna Kołnierz Klucz typu 30 C do 120 C SiC (Q 1) Węgiel (B) EPDM (E) AISI316 (G) Q 1BEG 30 C do 80 C SiC (Q 1) Węgiel (B) FPM (V) AISI316 (G) Q 1BVG 30 C do 140 C 30 C do 80 C SiC z grafitem (Q g) SiC z grafitem (Q g) SiC (Q 1) EPDM (E) AISI316 (G) HQ gq 1EG SiC (Q 1) FPM (V) AISI316 (G) HQ gq 1VG Kołnierz obrotowy (LF) Victaulic (V) PN25 PN25 D DN25 DN32 DN40 DN50 L H EVMS (AISI ) EVMSL (AISI ) D DN25 DN32 DN40 DN50 L H EVMS (AISI ) EVMSL (AISI ) 30 C do 140 C SiC (Q 1) Węgiel (B) EPDM (E) AISI316 (G) HQ 1BEG 30 C do 140 C SiC (Q 1) Węgiel (B) EPDM (E) AISI316 (G) HQ 1BEG PN25 D DN32 DN32 DN50 DN50 L H da 16 bar a 25 bar 30 C do 80 C SiC (Q 1) Węgiel (B) FPM (V) AISI316 (G) HQ 1BVG 30 C do 140 C 30 C do 80 C SiC z grafitem (Q g) SiC z grafitem (Q g) SiC (Q 1) EPDM (E) AISI316 (G) HQ gq 1EG SiC (Q 1) FPM (V) AISI316 (G) HQ gq 1VG Clamp (C) PN25 EVMS (AISI ) EVMSL (AISI ) D Φ59 Φ59 Φ87 Φ87 L H

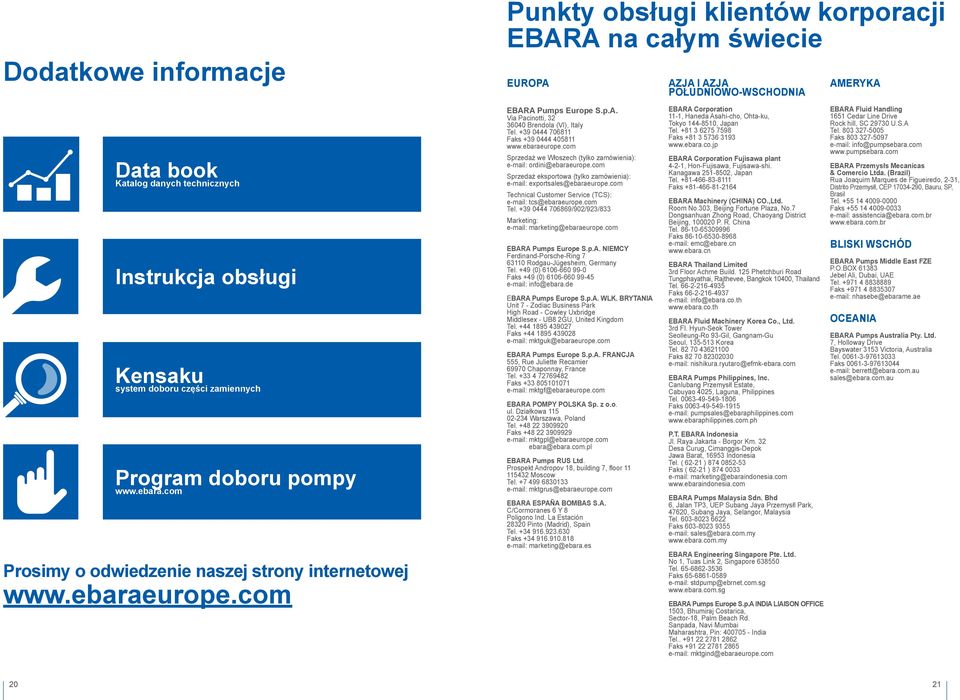

11 Dodatkowe informacje Punkty obsługi klientów korporacji EBARA na całym świecie EUROPA AZJA I AZJA POŁUDNIOWO-WSCHODNIA AMERYKA Data book Katalog danych technicznych Instrukcja obsługi Kensaku system doboru części zamiennych Program doboru pompy Prosimy o odwiedzenie naszej strony internetowej EBARA Pumps Europe S.p.A. Via Pacinotti, Brendola (VI), Italy Tel Faks Sprzedaż we Włoszech (tylko zamówienia): ordini@ebaraeurope.com Sprzedaż eksportowa (tylko zamówienia): exportsales@ebaraeurope.com Technical Customer Service (TCS): tcs@ebaraeurope.com Tel /902/923/833 Marketing: marketing@ebaraeurope.com EBARA Pumps Europe S.p.A. NIEMCY Ferdinand-Porsche-Ring Rodgau-Jügesheim, Germany Tel. +49 (0) Faks +49 (0) info@ebara.de EBARA Pumps Europe S.p.A. WLK. BRYTANIA Unit 7 - Zodiac Business Park High Road - Cowley Uxbridge Middlesex - UB8 2GU, United Kingdom Tel Faks mktguk@ebaraeurope.com EBARA Pumps Europe S.p.A. FRANCJA 555, Rue Juliette Recamier Chaponnay, France Tel Faks mktgf@ebaraeurope.com EBARA POMPY POLSKA Sp. z o.o. ul. Działkowa Warszawa, Poland Tel Faks mktgpl@ebaraeurope.com ebara@ebara.com.pl EBARA Pumps RUS Ltd. Prospekt Andropov 18, building 7, floor Moscow Tel mktgrus@ebaraeurope.com EBARA ESPAÑA BOMBAS S.A. C/Cormoranes 6 Y 8 Poligono Ind. La Estación Pinto (Madrid), Spain Tel Faks marketing@ebara.es EBARA Corporation 11-1, Haneda Asahi-cho, Ohta-ku, Tokyo , Japan Tel Faks EBARA Corporation Fujisawa plant 4-2-1, Hon-Fujisawa, Fujisawa-shi. Kanagawa , Japan Tel Faks EBARA Machinery (CHINA) CO.,Ltd. Room No.303, Beijing Fortune Plaza, No.7 Dongsanhuan Zhong Road, Chaoyang District Beijing, P. R. China Tel Faks emc@ebare.cn EBARA Thailand Limited 3rd Floor Achme Build. 125 Phetchburi Road Tungphayathai, Rajthevee, Bangkok 10400, Thailand Tel Faks info@ebara.co.th EBARA Fluid Machinery Korea Co., Ltd. 3rd Fl. Hyun-Seok Tower Seolleung-Ro 93-Gil, Gangnam-Gu Seoul, Korea Tel Faks nishikura.ryutaro@efmk-ebara.com EBARA Pumps Philippines, Inc. Canlubang Przemysłl Estate, Cabuyao 4025, Laguna, Philippines Tel Faks pumpsales@ebaraphilippines.com P.T. EBARA Indonesia Jl. Raya Jakarta - Borgor Km. 32 Desa Curug, Cimanggis-Depok Jawa Barat, Indonesia Tel. ( ) Faks ( ) marketing@ebaraindonesia.com EBARA Pumps Malaysia Sdn. Bhd 6, Jalan TP3, UEP Subang Jaya Przemysłl Park, 47620, Subang Jaya, Selangor, Malaysia Tel Faks sales@ebara.com.my EBARA Engineering Singapore Pte. Ltd. No 1, Tuas Link 2, Singapore Tel Faks stdpump@ebrnet.com.sg EBARA Pumps Europe S.p.A INDIA LIAISON OFFICE 1503, Bhumiraj Costarica, Sector-18, Palm Beach Rd. Sanpada, Navi Mumbai Maharashtra, Pin: India Tel Faks mktgind@ebaraeurope.com EBARA Fluid Handling 1651 Cedar Line Drive Rock hill, SC U.S.A Tel Faks info@pumpsebara.com EBARA Przemysłs Mecanicas & Comercio Ltda. (Brazil) Rua Joaquim Marques de Figueiredo, 2-31, Distrito Przemysłl, CEP , Bauru, SP, Brasil Tel Faks assistencia@ebara.com.br BLISKI WSCHÓD EBARA Pumps Middle East FZE P.O.BOX Jebel Ali, Dubai, UAE Tel Faks nhasebe@ebarame.ae OCEANIA EBARA Pumps Australia Pty. Ltd. 7, Holloway Drive Bayswater 3153 Victoria, Australia Tel Faks berrett@ebara.com.au sales@ebara.com.au 20 21

12 Japanese Technology since

13 EBARA POMPY POLSKA Sp. z o.o. ul. Działkowa Warszawa, Poland Tel Faks mktgpl@ebaraeurope.com ebara@ebara.com.pl EBARA Pumps Europe S.p.A. si riserva il diritto di apportare modifiche senza preavviso: tutte le specifiche potrebbero essere oggetto di modifiche EBARA Pumps Europe S.p.A. Via Pacinotti, Brendola (Vicenza), Italy Tél Fax ebara_pumps@ebaraeurope.com EBARA Corporation 11-1, Haneda Asahi-cho, Ohta-ku, Tokyo Japan Tél Fax cod A 06/15
