Zagrożenia drewna polichromowanego przez fluktuacje wilgotności względnej
|
|
- Aleksander Kozak
- 7 lat temu
- Przeglądów:
Transkrypt
1 Zagrożenia drewna polichromowanego przez fluktuacje wilgotności względnej Michał Łukomski Instytut Katalizy i Fizykochemii Powierzchni PAN w Krakowie

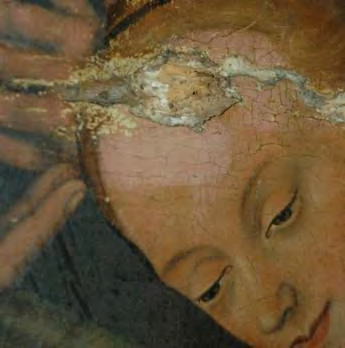

2 Powstawanie i rozwój defektów warstw dekoracyjnych mechanizm zniszczenia Różna odpowiedź metryczna materiałów na bodźce środowiskowe (T, RH)
3 Mechanika polichromowanego drewna - pytania 1. Ile wynosi krytyczna wartość odkształcenia drewnianego podłoża dla którego następuje uszkodzenie warstwy dekoracyjnej 2. Jak krytyczna wartość odkształcenia zależy od liczby powtarzających się cykli krzywa zmęczeniowa
4 Metoda eksperymentalna Rozciąganie lub zgniatanie drewnianego podłoża w w celu imitacji wielokrotnie powtarzających się, wywołanych warunkami mikroklimatycznymi zmian metrycznych Monitorowanie rozwoju mikro - uszkodzeń warstwy dekoracyjnej
5 Próbka imitująca obraz na desce drewno lipowe warstwa kleju zwierzęcego grunt malarski (białe pole) farba alkidowa (czerwone pole) kierunek włókien drewna ekstensometr
6 Bezpośrednie monitorowanie rozwoju mikro-uszkodzeń powierzchni przy życiu Interferometrii Plamkowej: Pomiar jest: - szybki - dokładny - możliwy do przeprowadzenia w obiekcie zabytkowym
7 Rozciąganie próbki w maszynie testującej (0.4%) - imitacja wywołanych warunkami mikroklimatycznymi zmian metrycznych
8 Rozwój uszkodzeń warstwy malarskiej podczas cyklicznego rozciągania drewna (amplituda 0.25%)
9 Sumaryczna długość pęknięć w funkcji liczby cykli (50% RH) amplituda rozcigania % 0.35% Sumaryczna dugość pęknięć [mm] % 0.25% 0.15% Liczba cykli
10 Krzywa zmęczeniowa: wartość krytycznej zmiany wymiarowej dla cyklicznie powtarzanego bodźca 0,55 0,50 0,45 Amplituda rozciągania (%) 0,40 0,35 0,30 0,25 0,20 0,15 0, Liczba cykli
11 Wyznaczona eksperymentalnie krytyczna wartość odkształcenia około 0.2% - potwierdzone eksperymentalnie kryterium zniszczenia gruntu malarskiego (punkt plastyczności ~ 0.25%) To kryterium jest bardzo konserwatywne: poniżej 0.2% odkształcenia nie zaobserwowano żadnych mikrouszkodzeń w cyklach (co odpowiada 100 latom dziennych wahań wilgotności)
12 Zniszczenie jest skorelowane ze strukturą drewna ESPI Termografia
13 Problem eksperymentalny Jaka jest wartość lokalnego odkształcenia drewna pod wpływem: 5 cm -przyłożonej siły -adsorpcji pary wodnej
14 Projekt Climate and dimensional changes in painted wood NIKU and Norwegian Building Research Institute, Optyczne skanowanie powierzchni polichromowanego drewna - szybka odpowiedź powierzchni na zmiany wilgotności - duży rozrzut wartości odkształceń powierzchni pomiędzy znacznikami
15 Eksperyment Interferomeria plamkowa zastosowana do pomiaru lokalnego pola odkształceń obiektu Henk Schellen Eric Wijen Department of Architecture, Building and Planning
16 Test rozciągania (drewno lipowe) 0,4 0,3 Siła [kn] 0,2 0,1 0,0 0,0 0,1 0,2 0,3 0,4 0,5 Odkształcenie [%]
17 Deformacja Lokalne odkształcenie
18 Pole lokalnych odkształceń w teście na rozciąganie 0,2 0,3 0,4 Odkształcenie strain [%]
19 Test rozciągania - wyniki Suma lokalnych odkształceń jest równa całkowitej deformacji próbki makrofotografia 1 x 1 cm Pole lokalnych odkształceń odpowiada strukturze przyrostów rocznych drewna deformacja pole lokalnych odkształceń Zdjęcie rentgenowskie
20 Test wilgotnościowy (drewno lipowe) Przygotowanie próbki: 80% RH, T=20 0 C (24h) Warunki pomiarowe: T = 20 0 C, RH = 20% Przez 15 godzin monitorowano wywołany schnięciem skurcz próbki
21 Deformacja Lokalne odkształcenie
22 Pole lokalnych odkształceń w teście wilgotnościowym -0,25-0,20-0,15 Odkształcenie strain [%]
23 Pole lokalnych odkształceń podczas dochodzenia próbki do równowagi z otoczeniem Odksztacenie [%] 0,4 0,3 0,2 0,1 Zmiana wymiarowa Y [mm] czas
24 Znormalizowane odkształcenia wzdłuż przekroju drewna podczas całego testu 0,45 Odkształcenie [%] 0,40 0,35 0,30 0, Y[mm]
25 Maksymalne lokalne odkształcenie podłoża stanowi kryterium uszkodzenia warstwy malarskiej odkształcenie [%] 0,3 0,2 0,1 0.26% 0.24% test wilgotnościowy test rozciągania Y[mm]
26 Pomiar lokalnego pola odkształceń - wnioski Minimalna i maksymalna wartość lokalnego odkształcenia drewna jest taka sama w teście mechanicznym i wilgotnościowym Możliwe jest więc mechaniczne symulowanie wywołanych bodźcami klimatycznymi procesów zmęczeniowych Konieczne jest potwierdzenie powyższych obserwacji dla innych niż lipa gatunków drewna (topola, dąb)
27 Kolejny krok dozwolone wahania wilgotności względnej Globalna, uśredniona po wielu przyrostach rocznych, deformacja podłoża mniejsza od 0.2% nie powoduje powstawania mikrouszkodzeń warstwy dekoracyjnej w cykli Jakiej wartości fluktuacji wilgotności względnej odpowiada taka deformacja?
Dopuszczalne fluktuacje temperatury i wilgotności powietrza w otoczeniu zabytkowego drewna pomiary i modelowanie numeryczne
Dopuszczalne fluktuacje temperatury i wilgotności powietrza w otoczeniu zabytkowego drewna pomiary i modelowanie numeryczne Łukasz Bratasz Sławomir Jakieła Roman Kozłowski Polska Akademia Nauk, Kraków
Bardziej szczegółowoCzy istnieją bezpieczne fluktuacje wilgotności względnej? Łukasz Bratasz, Bartosz Rachwał
Czy istnieją bezpieczne fluktuacje wilgotności względnej? Łukasz Bratasz, Bartosz Rachwał Cel Określenie wahań wilgotności względnej odpowiadających krytycznym odkształceniom warstwy malarskiej wyznaczonym
Bardziej szczegółowoFizyka w badaniach nad dziedzictwem kultury
Fizyka w badaniach nad dziedzictwem kultury Łukasz Bratasz Instytut Katalizy i Fizykochemii Powierzchni im. Jerzego Habera PAN Muzeum Narodowe w Krakowie Zasoby dziedzictwa kultury mają duże znaczenie
Bardziej szczegółowoNowoczesne metody śledzenia rozwoju mikrouszkodzeń
Nowoczesne metody śledzenia rozwoju mikrouszkodzeń badania średniowiecznego ołtarza w kościele w Hedalen w Norwegii oraz malarstwa tablicowego ze zbiorów Muzeum Narodowego w Krakowie Michał Łukomski Instytut
Bardziej szczegółowoHERIe - oprogramowanie do ilościowej oceny zagrożenia obiektów zabytkowych przez wahania parametrów klimatycznych. Arkadiusz Kupczak, Artur Działo
HERIe - oprogramowanie do ilościowej oceny zagrożenia obiektów zabytkowych przez wahania parametrów klimatycznych Arkadiusz Kupczak, Artur Działo Mikroklimat muzealny debata ostatnich lat Określenie warunków
Bardziej szczegółowoSzok mikroklimatyczny przy przenoszeniu obiektów drewnianych
This paper was published in Konserwacja zapobiegawcza w muzeach, red. D. Folga-Januszewska, Krajowy Ośrodek Badań i Dokumentacji Zabytków, Warszawa, 2007, 233-240 Szok mikroklimatyczny przy przenoszeniu
Bardziej szczegółowoANALIZA MIKROUSZKODZEŃ W OBIEKTACH ZABYTKOWYCH PRZY UŻYCIU METOD OPTYCZNYCH I AKUSTYCZNYCH MICHAŁ ŁUKOMSKI
ANALIZA MIKROUSZKODZEŃ W OBIEKTACH ZABYTKOWYCH PRZY UŻYCIU METOD OPTYCZNYCH I AKUSTYCZNYCH MICHAŁ ŁUKOMSKI Obszary badań nauk ścisłych w ochronie dziedzictwa przemiany w materiałach i obiektach zabytkowych
Bardziej szczegółowoOgrzewanie budowli zabytkowych komfort ludzi a ochrona konserwatorska
Ogrzewanie budowli zabytkowych komfort ludzi a ochrona konserwatorska Roman Kozłowski Instytut Katalizy i Fizykochemii Powierzchni Polskiej Akademii Nauk w Krakowie Problem Pierwotnie budowle zabytkowe
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła statyczna próba ściskania metali Numer ćwiczenia: 3 Laboratorium z przedmiotu:
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej
Bardziej szczegółowoProjekt badawczy Unii Europejskiej- Friendly Heating
Projekt badawczy Unii Europejskiej- Friendly Heating Roman Kozłowski Instytut Katalizy i Fizykochemii Powierzchni, Polskiej Akademii Nauk w Krakowie Właściwe ogrzewanie zapewniające komfort ludzi i ochronę
Bardziej szczegółowoBadania stanu zachowania tryptyku Hansa Memlinga Sąd Ostateczny
Raport wewnętrzny Badania stanu zachowania tryptyku Hansa Memlinga Sąd Ostateczny dr Leszek Krzemień dr Michał Łukomski dr hab. Łukasz Bratasz Spis treści Spis treści... 1 Cele prowadzonych pomiarów...
Bardziej szczegółowoMateriały Reaktorowe. Właściwości mechaniczne
Materiały Reaktorowe Właściwości mechaniczne Naprężenie i odkształcenie F A 0 l i l 0 l 0 l l 0 a. naprężenie rozciągające b. naprężenie ściskające c. naprężenie ścinające d. Naprężenie torsyjne Naprężenie
Bardziej szczegółowoMetody badań materiałów konstrukcyjnych
Wyznaczanie stałych materiałowych Nr ćwiczenia: 1 Wyznaczyć stałe materiałowe dla zadanych materiałów. Maszyna wytrzymałościowa INSTRON 3367. Stanowisko do badania wytrzymałości na skręcanie. Skalibrować
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU
Bardziej szczegółowoMuzeum w budynkach zabytkowych: wyzwania i możliwości. Janusz Czop Muzeum Narodowe w Krakowie
Muzeum w budynkach zabytkowych: wyzwania i możliwości Janusz Czop Muzeum Narodowe w Krakowie Muzeum Narodowe w Krakowie - 17 budynków - 9 Oddziałów - 800.000 obiektów Budynki Muzeum : - wszystkie oddziały
Bardziej szczegółowoMetoda cyfrowej korelacji obrazu w badaniach geosyntetyków i innych materiałów drogowych
Metoda cyfrowej korelacji obrazu w badaniach geosyntetyków i innych materiałów drogowych Jarosław Górszczyk Konrad Malicki Politechnika Krakowska Instytut Inżynierii Drogowej i Kolejowej Wprowadzenie Dokładne
Bardziej szczegółowoStrategie ochrony: międzynarodowe normy i zalecenia. Roman Kozłowski Polska Akademia Nauk, Kraków
Strategie ochrony: międzynarodowe normy i zalecenia Roman Kozłowski Polska Akademia Nauk, Kraków Norma ASHRAE wilgotność względna Muzea, galerie, archiwa, biblioteki, rozdział 21, Podręcznik klimatyzacji
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE ZACHOWANIA SIĘ MATERIAŁÓW PODCZAS ŚCISKANIA Instrukcja przeznaczona jest dla studentów
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego. wystąpienia katastrofy postępującej.
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTALto
Bardziej szczegółowoSpis treści Przedmowa
Spis treści Przedmowa 1. Wprowadzenie do problematyki konstruowania - Marek Dietrich (p. 1.1, 1.2), Włodzimierz Ozimowski (p. 1.3 -i-1.7), Jacek Stupnicki (p. l.8) 1.1. Proces konstruowania 1.2. Kryteria
Bardziej szczegółowoĆW. 11. TECHNOLOGIA I WŁAŚCIWOŚCI POLIMEROWYCH REZYSTORÓW
ĆW.. TECHNOLOGIA I WŁAŚCIWOŚCI POLIMEROWYCH REZYSTORÓW CEL ĆWICZENIA. Zapoznanie się z technologią polimerowych warstw grubych na przykładzie elementów rezystywnych. Określenie wpływu rodzaju i zawartości
Bardziej szczegółowoWytrzymałość Materiałów
Wytrzymałość Materiałów Rozciąganie/ ściskanie prętów prostych Naprężenia i odkształcenia, statyczna próba rozciągania i ściskania, właściwości mechaniczne, projektowanie elementów obciążonych osiowo.
Bardziej szczegółowoSpis treści. Przedmowa 11
Podstawy konstrukcji maszyn. T. 1 / autorzy: Marek Dietrich, Stanisław Kocańda, Bohdan Korytkowski, Włodzimierz Ozimowski, Jacek Stupnicki, Tadeusz Szopa ; pod redakcją Marka Dietricha. wyd. 3, 2 dodr.
Bardziej szczegółowoTomasz Wiśniewski
Tomasz Wiśniewski PRZECIWPOŻAROWE WYMAGANIA BUDOWLANE Bezpieczeństwo pożarowe stanowi jedną z kluczowych kwestii w projektowaniu współczesnych konstrukcji budowlanych. Dlatego zgodnie z PN-EN 1990 w ocenie
Bardziej szczegółowo2.2 Wyznaczanie modułu Younga na podstawie ścisłej próby rozciągania
UT-H Radom Instytut Mechaniki Stosowanej i Energetyki Laboratorium Wytrzymałości Materiałów instrukcja do ćwiczenia 2.2 Wyznaczanie modułu Younga na podstawie ścisłej próby rozciągania I ) C E L Ć W I
Bardziej szczegółowoSpektroskopia modulacyjna
Spektroskopia modulacyjna pozwala na otrzymanie energii przejść optycznych w strukturze z bardzo dużą dokładnością. Charakteryzuje się również wysoką czułością, co pozwala na obserwację słabych przejść,
Bardziej szczegółowoPolitechnika Białostocka
Politechnika Białostocka WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA Katedra Geotechniki i Mechaniki Konstrukcji Wytrzymałość Materiałów Instrukcja do ćwiczeń laboratoryjnych Ćwiczenie nr 3 Temat ćwiczenia:
Bardziej szczegółowoZmęczenie Materiałów pod Kontrolą
1 Zmęczenie Materiałów pod Kontrolą Wykład Nr 9 Wzrost pęknięć przy obciążeniach zmęczeniowych Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji http://zwmik.imir.agh.edu.pl
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
KATEDRA MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Instrukcja przeznaczona jest dla studentów następujących kierunków: 1. Energetyka - sem. 3
Bardziej szczegółowoSPRAWOZDANIE Z BADAŃ- LMC/12/131/2
Liczba stron: 9 Liczba załączników: 1 Liège, 4 luty 2014 SPRAWOZDANIE Z BADAŃ- LMC/12/131/2 Na wniosek: Dla: DOTHEE Z.I. La Fagne Rue Ernest Matagne, 19 53330 ASSESE DOTHEE Z.I. La Fagne Rue Ernest Matagne,
Bardziej szczegółowoME 405 SERIA ME-405. Maszyny do badań na rozciąganie/ściskanie/zginanie kn.
SERIA -405 Maszyny do badań na rozciąganie/ściskanie/zginanie 1-500 kn opis Seria maszyn testowych -405 służy do wykonywania quasi-statycznych badań w zakresie niskich obciążeń wszelkiego rodzaju materiałów:
Bardziej szczegółowoEFEKTYWNOŚĆ ENERGETYCZNA MUZEÓW, BIBLIOTEK I ARCHIWÓW. - projekt Heriverde
EFEKTYWNOŚĆ ENERGETYCZNA MUZEÓW, BIBLIOTEK I ARCHIWÓW - projekt Heriverde Problem Realizowane w ostatnich latach inwestycje w muzeach i archiwach ujawniły: brak doświadczeń w zakresie projektowania i wykonawstwa
Bardziej szczegółowo6. CHARAKTERYSTYKI SKUTKÓW KLIMATYCZNYCH NA DOJRZEWAJĄCY BETON
6. Charakterystyka skutków klimatycznych na dojrzewający beton 1 6. CHARAKTERYSTYKI SKUTKÓW KLIMATYCZNYCH NA DOJRZEWAJĄCY BETON 6.1 Wpływ czynników klimatycznych na świeżą mieszankę betonową Zgodnie z
Bardziej szczegółowoOchrona Zbiorów. Seria wydawnicza Narodowego Instytutu Muzealnictwa i Ochrony Zbiorów oraz Muzeum Narodowego w Krakowie
Ochrona Zbiorów Seria wydawnicza Narodowego Instytutu Muzealnictwa i Ochrony Zbiorów oraz Muzeum Narodowego w Krakowie 02 Zarządzanie klimatem w muzeach: ochrona zbiorów i energooszczędność OCHRONA zeszyt
Bardziej szczegółowoIntegralność konstrukcji
1 Integralność konstrukcji Wykład Nr 1 Mechanizm pękania Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji Konspekty wykładów dostępne na stronie: http://zwmik.imir.agh.edu.pl/dydaktyka/imir/index.htm
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej.
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTALto
Bardziej szczegółowoPodstawa opracowania:
Podstawa opracowania: Kotwica J.: Konstrukcje drewniane w budownictwie tradycyjnym. Arkady, Warszawa 2004 Neuhaus H.: Budownictwo drewniane. Polskie Wydawnictwo Techniczne, Rzeszów 2004 Ściskanie pomiaru
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE ZACHOWANIA SIĘ MATERIAŁÓW PODCZAS ŚCISKANIA Instrukcja przeznaczona jest dla studentów
Bardziej szczegółowoMetody optyczne z wykorzystaniem światła koherentnego do monitorowania i wysokoczułych pomiarów inżynierskich obiektów statycznych i dynamicznych
Metody optyczne z wykorzystaniem światła koherentnego do monitorowania i wysokoczułych pomiarów inżynierskich obiektów statycznych i dynamicznych Kierownik: Małgorzata Kujawioska Wykonawcy: Leszek Sałbut,
Bardziej szczegółowoPodkreśl prawidłową odpowiedź
TEST z przedmiotu: Zakres: Czas trwania egzaminu: Punktacja: ZESPÓŁ SZKÓŁ BUDOWLANYCH projektowanie konstrukcyjne obciążenia budowli, konstrukcje drewniane 40minut 0pkt.- Odpowiedź nieprawidłowa lub brak
Bardziej szczegółowoPEŁZANIE WYBRANYCH ELEMENTÓW KONSTRUKCYJNYCH
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: Wprowadzenie PEŁZANIE WYBRANYCH ELEMENTÓW KONSTRUKCYJNYCH Opracowała: mgr inż. Magdalena Bartkowiak-Jowsa Reologia jest nauką,
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
STATYCZNA PRÓBA ROZCIĄGANIA Próba statyczna rozciągania jest jedną z podstawowych prób stosowanych do określenia jakości materiałów konstrukcyjnych wg kryterium naprężeniowego w warunkach obciążeń statycznych.
Bardziej szczegółowoZMĘCZENIE MATERIAŁU POD KONTROLĄ
ZMĘCZENIE MATERIAŁU POD KONTROLĄ Mechanika pękania 1. Dla nieograniczonej płyty stalowej ze szczeliną centralną o długości l = 2 [cm] i obciążonej naprężeniem S = 120 [MPa], wykonać wykres naprężeń y w
Bardziej szczegółowoRAPORT Z BADAŃ NR LZM /16/Z00NK
Strona 1 z 14 ZAKŁAD INŻYNIERII MATERIAŁÓW BUDOWLANYCH LABORATORIUM MATERIAŁÓW BUDOWLANYCH RAPORT Z BADAŃ NR LZM01-00652/16/Z00NK Niniejszy raport z badań zawiera wyniki badań objęte zakresem akredytacji
Bardziej szczegółowoBadanie zmęczenia cieplnego żeliwa w Instytucie Odlewnictwa
PROJEKT NR: POIG.01.03.01-12-061/08 Badania i rozwój nowoczesnej technologii tworzyw odlewniczych odpornych na zmęczenie cieplne Badanie zmęczenia cieplnego żeliwa w Instytucie Odlewnictwa Zakopane, 23-24
Bardziej szczegółowoPOLITECHNIKA RZESZOWSKA WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA
POLITECHNIK RZEZOWK im. IGNCEGO ŁUKIEWICZ WYDZIŁ BUDOWNICTW I INŻYNIERII ŚRODOWIK LBORTORIUM WYTRZYMŁOŚCI MTERIŁÓW Ćwiczenie nr 1 PRÓB TTYCZN ROZCIĄGNI METLI Rzeszów 4-1 - PRz, Katedra Mechaniki Konstrkcji
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Ścisła próba rozciągania stali Numer ćwiczenia: 2 Laboratorium z przedmiotu:
Bardziej szczegółowoFATIGUE LIFE OF ADHESION PLASTICS
JAN GODZIMIRSKI, MAREK ROŚKOWICZ TRWAŁOŚĆ ZMĘCZENIOWA TWORZYW ADHEZYJNYCH FATIGUE LIFE OF ADHESION PLASTICS S t r e s z c z e n i e A b s t a r c t W badaniach wykazano, Ŝe w mechanizmie zniszczenia zmęczeniowego
Bardziej szczegółowo1Z.6. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA B KONSTRUKCJE DREWNIANE
1Z.6. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA B.06.00.00 KONSTRUKCJE DREWNIANE 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru
Bardziej szczegółowoOCENA ROZWOJU USZKODZEŃ ZMĘCZENIOWYCH W STALACH EKSPLOATOWANYCH W ENERGETYCE.
I I K O N G R E S M E C H A N I K I P O L S K I E J P O Z N A Ń 2011 Dominik KUKLA, Lech DIETRICH, Zbigniew KOWALEWSKI, Paweł GRZYWNA *, *Instytut Podstawowych Problemów Techniki PAN OCENA ROZWOJU USZKODZEŃ
Bardziej szczegółowoSTATYCZNA PRÓBA ŚCISKANIA
STATYCZNA PRÓBA ŚCISKANIA 1. WSTĘP Statyczna próba ściskania, obok statycznej próby rozciągania jest jedną z podstawowych prób stosowanych dla określenia właściwości mechanicznych materiałów. Celem próby
Bardziej szczegółowoŚrodowisko w muzeach i obiektach zabytkowych. Kierunki standaryzacji przyjęte przez Europejski Komitet Normalizacyjny
This paper was published in Konserwacja zapobiegawcza w muzeach, red. D. Folga-Januszewska, Krajowy Ośrodek Badań i Dokumentacji Zabytków, Warszawa, 2007, 155-164 Środowisko w muzeach i obiektach zabytkowych.
Bardziej szczegółowoWyniki badań niskocyklowej wytrzymałości zmęczeniowej stali WELDOX 900
BIULETYN WAT VOL. LVII, NR 1, 2008 Wyniki badań niskocyklowej wytrzymałości zmęczeniowej stali WELDOX 900 CZESŁAW GOSS, PAWEŁ MARECKI Wojskowa Akademia Techniczna, Wydział Mechaniczny, Katedra Budowy Maszyn,
Bardziej szczegółowoWYZNACZANIE WYTRZYMAŁOŚCI BETONU NA ROZCIĄGANIE W PRÓBIE ZGINANIA
WYZNACZANIE WYTRZYMAŁOŚCI BETONU NA ROZCIĄGANIE W PRÓBIE ZGINANIA Jacek Kubissa, Wojciech Kubissa Wydział Budownictwa, Mechaniki i Petrochemii Politechniki Warszawskiej. WPROWADZENIE W 004 roku wprowadzono
Bardziej szczegółowoTemat 3 (2 godziny) : Wyznaczanie umownej granicy sprężystości R 0,05, umownej granicy plastyczności R 0,2 oraz modułu sprężystości podłużnej E
Temat 3 (2 godziny) : Wyznaczanie umownej granicy sprężystości R,5, umownej granicy plastyczności R,2 oraz modułu sprężystości podłużnej E 3.1. Wstęp Nie wszystkie materiały posiadają wyraźną granicę plastyczności
Bardziej szczegółowoBadania właściwości zmęczeniowych bimetalu stal S355J2- tytan Grade 1
Badania właściwości zmęczeniowych bimetalu stal S355J2- tytan Grade 1 ALEKSANDER KAROLCZUK a) MATEUSZ KOWALSKI a) a) Wydział Mechaniczny Politechniki Opolskiej, Opole 1 I. Wprowadzenie 1. Technologia zgrzewania
Bardziej szczegółowo700 [kg/m 3 ] * 0,012 [m] = 8,4. Suma (g): 0,138 Ze względu na ciężar wykończenia obciążenie stałe powiększono o 1%:
Producent: Ryterna modul Typ: Moduł kontenerowy PB1 (długość: 6058 mm, szerokość: 2438 mm, wysokość: 2800 mm) Autor opracowania: inż. Radosław Noga (na podstawie opracowań producenta) 1. Stan graniczny
Bardziej szczegółowoEksperymentalne określenie krzywej podatności. dla płaskiej próbki z karbem krawędziowym (SEC)
W Lucjan BUKOWSKI, Sylwester KŁYSZ Instytut Techniczny Wojsk Lotniczych Eksperymentalne określenie krzywej podatności dla płaskiej próbki z karbem krawędziowym (SEC) W pracy przedstawiono wyniki pomiarów
Bardziej szczegółowoMateriały dydaktyczne. Semestr IV. Laboratorium
Materiały dydaktyczne Wytrzymałość materiałów Semestr IV Laboratorium 1 Temat: Statyczna zwykła próba rozciągania metali. Praktyczne przeprowadzenie statycznej próby rozciągania metali, oraz zapoznanie
Bardziej szczegółowoPolitechnika Eindhoven University of Technology
Wydział budownictwa Den Dolech 2, 5612 AZ Eindhoven Postbus 513, 5600 MB Eindhoven www.tue.nl/sd Politechnika Eindhoven University of Technology Autor Inż. H.L.M. Wijen Badanie ściskania produktu Thermogran
Bardziej szczegółowoOpracowanie: Emilia Inczewska 1
Wyznaczyć zbrojenie przekroju pokazanego na rysunku z uwagi na przekrój podporowy i przęsłowy. Rozwiązanie: 1. Dane materiałowe Beton C25/30 - charakterystyczna wytrzymałość walcowa na ściskanie betonu
Bardziej szczegółowoRozkład naprężeń w konstrukcji nawierzchni podatnej a trwałość podbudowy recyklowanej z dodatkami
Rozkład naprężeń w konstrukcji nawierzchni podatnej a trwałość podbudowy recyklowanej z dodatkami dr inż. Grzegorz Mazurek dr inż. Przemysław Buczyński prof. dr hab. inż. Marek Iwański PLAN PREZENTACJI:
Bardziej szczegółowoKONSTRUKCJE DREWNIANE
SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH SST1-07 KONSTRUKCJE DREWNIANE 1 SPIS TREŚCI WSKAZÓWKI METODYCZNE 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 3. WYMAGANIA
Bardziej szczegółowoAnaliza mikrouszkodzeń w obiektach zabytkowych przy użyciu metod optycznych i akustycznych
Autoreferat Analiza mikrouszkodzeń w obiektach zabytkowych przy użyciu metod optycznych i akustycznych Dr Michał Łukomski 1 1. Imię i Nazwisko Michał Łukomski 2. Posiadane dyplomy, stopnie naukowe/ artystyczne
Bardziej szczegółowoMechanika Doświadczalna Experimental Mechanics. Budowa Maszyn II stopień (I stopień / II stopień) ogólnoakademicki (ogólno akademicki / praktyczny)
Załącznik nr 7 do Zarządzenia Rektora nr../2 z dnia.... 202r. KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Nazwa modułu w języku angielskim Obowiązuje od roku akademickiego 20/204 Mechanika
Bardziej szczegółowoPrzedmiotem opracowania jest określenie technologii wykonania nawierzchni dla drogi powiatowej nr 1496N na odcinku od km do km
SPIS TREŚCI 1. Podstawa opracowania, 2. Przedmiot i zakres opracowania, 3. Ustalenie obciążenia ruchem, 4. Istniejące konstrukcje nawierzchni, 5. Wstępnie przyjęta technologia modernizacji, 5.1 Przyjęte
Bardziej szczegółowoEkstensometria. Specjalne oprogramowanie Produkty zgodne z normą. Projekty na miarę.
Ekstensometria Specjalne oprogramowanie Produkty zgodne z normą. Projekty na miarę. 1 Doświadczenie Servosis posiada wieloletnie doświadczenie w dziedzinie badań materiałów i części, 25 lat pracy potwierdza,że
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła próba rozciągania stali Numer ćwiczenia: 1 Laboratorium z przedmiotu:
Bardziej szczegółowoPolitechnika Białostocka
Politechnika Białostocka WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA Katedra Geotechniki i Mechaniki Konstrukcji Wytrzymałość Materiałów Instrukcja do ćwiczeń laboratoryjnych Ćwiczenie nr 1 Temat ćwiczenia:
Bardziej szczegółowoPróby udarowe. Opracował: XXXXXXX studia inŝynierskie zaoczne wydział mechaniczny semestr V. Gdańsk 2002 r.
Próby udarowe Opracował: XXXXXXX studia inŝynierskie zaoczne wydział mechaniczny semestr V Gdańsk 00 r. 1. Cel ćwiczenia. Przeprowadzenie ćwiczenia ma na celu: 1. zapoznanie się z próbą udarności;. zapoznanie
Bardziej szczegółowoTemat 2 (2 godziny) : Próba statyczna ściskania metali
Temat 2 (2 godziny) : Próba statyczna ściskania metali 2.1. Wstęp Próba statyczna ściskania jest podstawowym sposobem badania materiałów kruchych takich jak żeliwo czy beton, które mają znacznie lepsze
Bardziej szczegółowoMuzeum Narodowe w Gdańsku i Muzeum Narodowe w Krakowie. zapraszają na sympozjum otwarte
Muzeum Narodowe w Gdańsku i Muzeum Narodowe w Krakowie zapraszają na sympozjum otwarte Wokół Tryptyku Hansa Memlinga Sąd Ostateczny. Standardy ochrony i wypożyczania unikatowych dzieł sztuki. 14 września
Bardziej szczegółowoWYBRANE WŁAŚCIWOŚCI WYTRZYMAŁOŚCIOWE TAŚM KOMPOZYTOWYCH Z WŁÓKIEN WĘGLOWYCH
PRACE INSTYTUTU TECHNIKI BUDOWLANEJ - KWARTALNIK nr 4 (124) 2002 BUILDING RESEARCH INSTITUTE - QUARTERLY No 4 (124) 2002 ARTYKUŁY - REPORTS Marek Lechman* WYBRANE WŁAŚCIWOŚCI WYTRZYMAŁOŚCIOWE TAŚM KOMPOZYTOWYCH
Bardziej szczegółowoMechanika i wytrzymałość materiałów instrukcja do ćwiczenia laboratoryjnego
Mechanika i wytrzymałość materiałów instrukcja do ćwiczenia laboratoryjnego Cel ćwiczenia STATYCZNA PRÓBA ŚCISKANIA autor: dr inż. Marta Kozuń, dr inż. Ludomir Jankowski 1. Zapoznanie się ze sposobem przeprowadzania
Bardziej szczegółowoINSTYTUT INŻYNIERII MATERIAŁOWEJ PŁ LABORATORIUM TECHNOLOGII POWŁOK OCHRONNYCH ĆWICZENIE 2
INSTYTUT INŻYNIERII MATERIAŁOWEJ PŁ LABORATORIUM TECHNOLOGII POWŁOK OCHRONNYCH ĆWICZENIE 2 BADANIA ODPORNOŚCI NA KOROZJĘ ELEKTROCHEMICZNĄ SYSTEMÓW POWŁOKOWYCH 1. WSTĘP TEORETYCZNY Odporność na korozję
Bardziej szczegółowoIntegralność konstrukcji
Integralność konstrukcji Wykład Nr 3 Zależność między naprężeniami i odkształceniami Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji 2 3.. Zależność
Bardziej szczegółowoOddziaływanie membranowe w projektowaniu na warunki pożarowe płyt zespolonych z pełnymi i ażurowymi belkami stalowymi Waloryzacja
Oddziaływanie membranowe w projektowaniu na warunki pożarowe płyt z pełnymi i ażurowymi belkami stalowymi Waloryzacja Praca naukowa finansowana ze środków finansowych na naukę w roku 2012 przyznanych na
Bardziej szczegółowoPodstawowe przypadki (stany) obciążenia elementów : 1. Rozciąganie lub ściskanie 2. Zginanie 3. Skręcanie 4. Ścinanie
Podstawowe przypadki (stany) obciążenia elementów : 1. Rozciąganie lub ściskanie 2. Zginanie 3. Skręcanie 4. Ścinanie Rozciąganie lub ściskanie Zginanie Skręcanie Ścinanie 1. Pręt rozciągany lub ściskany
Bardziej szczegółowoSTATYCZNA PRÓBA SKRĘCANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: Wprowadzenie STATYCZNA PRÓBA SKRĘCANIA Opracowała: mgr inż. Magdalena Bartkowiak-Jowsa Skręcanie pręta występuje w przypadku
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego. wystąpienia katastrofy postępującej.
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTALto
Bardziej szczegółowoWPŁYW WŁÓKIEN ARAMIDOWYCH FORTA-FI NA WŁAŚCIWOŚCI MIESZANEK MINERALNO-ASFALTOWYCH
WPŁYW WŁÓKIEN ARAMIDOWYCH FORTA-FI NA WŁAŚCIWOŚCI MIESZANEK MINERALNO-ASFALTOWYCH WYDZIAŁ INŻYNIERII LĄDOWEJ I ŚRODOWISKA PROGRAM BADAWCZY ZOSTAŁ WYKONANY PRZEZ POLITECHNIKĘ GDAŃSKĄ W KATEDRZE INŻYNIERII
Bardziej szczegółowoPolitechnika Białostocka
Politechnika Białostocka WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA Katedra Geotechniki i Mechaniki Konstrukcji Wytrzymałość Materiałów Instrukcja do ćwiczeń laboratoryjnych Ćwiczenie nr 2 Temat ćwiczenia:
Bardziej szczegółowoBudowa. drewna. Gatunki drewna. Wilgotność drewna w przekroju. Pozyskiwanie drewna budowlanego - sortyment tarcicy. Budowa drewna iglastego
Przekrój poprzeczny Budowa i właściwości drewna Budowa drewna iglastego Przekrój promienisty Przekrój styczny Budowa drewna liś liściastego (brzoza) Gatunki drewna Przekrój poprzeczny wybrane przykłady
Bardziej szczegółowoPOLITECHNIKA BIAŁOSTOCKA
POLITECHNIKA BIAŁOSTOCKA KATEDRA ZARZĄDZANIA PRODUKCJĄ Instrukcja do zajęć laboratoryjnych z przedmiotu: Podstawy techniki i technologii Kod przedmiotu: IS01123; IN01123 Ćwiczenie 5 BADANIE WŁASNOŚCI MECHANICZNYCH
Bardziej szczegółowoIM21 SPEKTROSKOPIA ODBICIOWA ŚWIATŁA BIAŁEGO
IM21 SPEKTROSKOPIA ODBICIOWA ŚWIATŁA BIAŁEGO Cel ćwiczenia: Zapoznanie się z metodą pomiaru grubości cienkich warstw za pomocą interferometrii odbiciowej światła białego, zbadanie zjawiska pęcznienia warstw
Bardziej szczegółowoINSTYTUT TECHNOLOGII MECHANICZNYCH
Politechnika Częstochowska Wydział Inżynierii Mechanicznej i Informatyki INSTYTUT TECHNOLOGII MECHANICZNYCH 1 Instytut Technologii Mechanicznych Dyrektor: Dr hab. inż. T. Nieszporek, prof. PCz Z-ca Dyrektora:
Bardziej szczegółowoMUF 404 SERIA MUF-404. Dynamiczne maszyny do badań wytrzymałościowych na rozciąganie i ściskanie.
SERIA MUF-404 Dynamiczne maszyny do badań wytrzymałościowych na rozciąganie i ściskanie opis Są to urządzenia cykliczne działające w niskiej i średniej częstotliwości. Cylinder zawsze jest umieszczony
Bardziej szczegółowoZASTOSOWANIE NAŚWIETLANIA LASEROWEGO DO BLOKADY PROPAGACJI PĘKNIĘĆ ZMĘCZENIOWYCH
Sylwester KŁYSZ *, **, Anna BIEŃ **, Janusz LISIECKI *, Paweł SZABRACKI ** * Instytut Techniczny Wojsk Lotniczych, Warszawa ** Uniwersytet Warmińsko-Mazurski, Olsztyn ZASTOSOWANIE NAŚWIETLANIA LASEROWEGO
Bardziej szczegółowoWIBROIZOLACJA określanie właściwości wibroizolacyjnych materiałów
LABORATORIUM WIBROAUSTYI MASZYN Wydział Budowy Maszyn i Zarządzania Instytut Mechaniki Stosowanej Zakład Wibroakustyki i Bio-Dynamiki Systemów Ćwiczenie nr WIBROIZOLACJA określanie właściwości wibroizolacyjnych
Bardziej szczegółowoSZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE D BETONOWE OBRZEŻA CHODNIKOWE
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE D - 08.03.01 BETONOWE OBRZEŻA CHODNIKOWE SPIS TREŚCI 1. WSTĘP 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR
Bardziej szczegółowoSPRAWOZDANIE Z BADAŃ
POLITECHNIKA ŁÓDZKA ul. Żeromskiego 116 90-924 Łódź KATEDRA BUDOWNICTWA BETONOWEGO NIP: 727 002 18 95 REGON: 000001583 LABORATORIUM BADAWCZE MATERIAŁÓW I KONSTRUKCJI BUDOWLANYCH Al. Politechniki 6 90-924
Bardziej szczegółowoInformacje ogólne Pełna nazwa laboratorium: LAB5 Jednostka zarządzająca: Kierownik laboratorium: Politechnika Gdańska, Wydział Inżynierii Lądowej i Środowiska, Katedra Budownictwa i Inżynierii Materiałowej
Bardziej szczegółowoInnovationstransferprojekt ECVET Ma-Flo Efekty kształcenia Malarze. Unit 2 Ocena podłoŝa (podłoŝa mineralne, drewniane, metalowe)
Unit 2 Ocena podłoŝa (podłoŝa mineralne, drewniane, metalowe) 2.1 Ocena stanu podłoŝa 1. PodłoŜa mineralne - Klasyfikacja (naturalne, sztuczne) - Właściwości / cechy / skład\n z kamieni, gipsu, betonu,
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali
EPSTAL stal zbrojeniowa o wysokiej ciągliwości mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali www.cpjs.pl Certyfikat EPSTAL EPSTAL to znak jakości nadawany w drodze dobrowolnej certyfikacji
Bardziej szczegółowoSzczególne warunki pracy nawierzchni mostowych
Szczególne warunki pracy nawierzchni mostowych mgr inż. Piotr Pokorski prof. dr hab. inż. Piotr Radziszewski Politechnika Warszawska Plan Prezentacji Wstęp Konstrukcja nawierzchni na naziomie i moście
Bardziej szczegółowoZASTOSOWANIE ELEKTRONICZNEJ INTERFEROMETRII PLAMKOWEJ DO LOKALIZACJI USZKODZEŃ ZMĘCZENIOWYCH
XXIII Seminarium NIENISZCZĄCE BADANIA MATERIAŁÓW Zakopane, 15-17 marca 2017 ZASTOSOWANIE ELEKTRONICZNEJ INTERFEROMETRII PLAMKOWEJ DO LOKALIZACJI USZKODZEŃ ZMĘCZENIOWYCH Paweł GRZYWNA, Dominik KUKLA, Zbigniew
Bardziej szczegółowomatowy, półpołysk, połysk 12 miesięcy w oryginalnych opakowaniach, w suchych pomieszczeniach w temperaturze 10 35 C
VULMKORIZ-PUR OIL PRZYJAZNE ŚRODOWISKU ROZCIEŃCZALNE W WODZIE DLA ŚRODOWISKA NATURALNEGO NIESZKODLIWE DLA ZDROWIA Opis produktu: to jednoskładnikowa, poliuretanowa antykorozyjna farba pigmentowana fosforanem
Bardziej szczegółowoDREWNO: OZNACZANIE TWARDOŚCI ORAZ WYTRZYMAŁOŚCI NA ZGINANIE I ŚCISKANIE
DREWNO: OZNACZANIE TWARDOŚCI ORAZ WYTRZYMAŁOŚCI NA ZGINANIE I ŚCISKANIE NORMY PN-EN 338: Drewno konstrukcyjne. Klasy wytrzymałości. PN-EN 384: Drewno konstrukcyjne. Oznaczanie wartości charakterystycznych
Bardziej szczegółowo
