1 JEDNOSTKA PROJEKTOWA ZADANIE INWESTYCYJNE Wykonanie projektu budowlanego remontu budynku przy ul. Orkana 7A w Katowicach FAZA PROJEKT BUDOWLANO - WYKONAWCZY TEMAT "Projekt wymiany drzwi wejścia głównego do segmentu B w budynku Miejskiego Ośrodka Pomocy Społecznej przy ul. Orkana 7A w Katowicach" NAZWA I ADRES OBIEKTU Miejski Ośrodek Pomocy Społecznej ul. Orkana 7A, Katowice DZIAŁKA NR dz. nr 55/8, 57/23, 121/25, 121/28 INWESTOR Miejski Ośrodek Pomocy Społecznej ul. Jagiellońska 17, Katowice IMIĘ I NAZWISKO SPECJALNOŚĆ NR UPRAWNIEŃ PODPIS PROJEKTANT części architektonicznej mgr inż. arch. Aleksandra Łukasiewicz architektoniczna upr. bud. nr 12/08/SLOKK zaświadczenie ŚlOIA nr SL 1313 PROJEKTANT części konstrukcyjnej mgr inż. Jarosław Grabolus konstrukcyjno - budowlana upr. bud. nr SLK/4791/PWOK/13 zaświadczenie Śląskiej Okręgowej Izby Inżynierów Budownictwa w Katowicach nr SLK/BO/8292/13 OPRACOWAŁ NAZWA I KOD ZAMÓWIENIA WG CPV: tech. arch. Klaudia Pawłowska Usługi architektoniczne, budowlane, inżynieryjne i kontrolne Usługi inżynierskie w zakresie projektowania Usługi towarzyszące usługom projektowym Roboty budowlane Roboty murarskie i murowe Roboty w zakresie burzenia Roboty w zakresie usuwania gruzu Roboty elewacyjne dociplenie ścian styropianem oraz wełną mineralną wykonanie tynków szlachetnych na zewnątrz Tynkowanie (Tynki zwykłe zewnętrzne) Roboty malarskie Bytom, maj

2 SPIS TREŚCI SPIS TREŚCI... 2 OŚWIADCZENIE PROJEKTANTA część architektoniczna... 3 OŚWIADCZENIE PROJEKTANTA część konstrukcyjna... 4 UPRAWNIENIA PROJEKTANTÓW... 5 SPIS RYSUNKÓW I. DANE OGÓLNE PODSTAWA OPRACOWANIA Formalna Klauzula Przedmiot i zakres opracowania Dane ogólne II. PROJEKT ZAGOSPODAROWANIA TERENU bez zmian do stanu istniejącego Przedmiot inwestycji Lokalizacja Informacje i dane o terenie Istniejący stan zagospodarowania terenu inwestycji III. OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO BUDOWLANEGO Charakterystyka obiektu Rozbiórki i demontaże ROZWIĄZANIA KONSTRUKCYJNE I MATERIAŁOWE a) Nadproże b) Drzwi wejściowe c) Roboty towarzyszące i wykończeniowe IV. ZAGADNIENIA BHP V. UWAGI KOŃCOWE VI. INFORMACJA BIOZ

3 OŚWIADCZENIE PROJEKTANTA część architektoniczna Na podstawie art. 20 ustęp 4 Ustawy z dnia 7 lipca 1994r. o zmianie ustawy Prawo budowlane (Dz.U. Z 2016r poz. 290 z późn. zmianami) oświadczam, że: "Projekt wymiany drzwi wejścia głównego do segmentu B w budynku Miejskiego Ośrodka Pomocy Społecznej przy ul. Orkana 7A w Katowicach" sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej MAJ

4 OŚWIADCZENIE PROJEKTANTA część konstrukcyjna Na podstawie art. 20 ustęp 4 Ustawy z dnia 7 lipca 1994r. o zmianie ustawy Prawo budowlane (Dz.U. Z 2016r poz. 290 z późn. zmianami) oświadczam, że: "Projekt wymiany drzwi wejścia głównego do segmentu B w budynku Miejskiego Ośrodka Pomocy Społecznej przy ul. Orkana 7A w Katowicach" sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej MAJ

5 UPRAWNIENIA PROJEKTANTÓW 5

6 6

7 7

8 8

9 9

10 10

11 SPIS RYSUNKÓW Z-1. LOKALIZACJA skala 1:500 A-1. RZUT PARTERU SEGMENT B - FRAGMENT WEJŚCIE DO BUDYNKU skala 1:50 11

12 I. DANE OGÓLNE 1.1 PODSTAWA OPRACOWANIA Formalna Umowa zawarta pomiędzy firmą SETIN Sp. z o.o Bytom, ul. Dywizji Kościuszkowskiej 12A MOPS Katowice z siedzibą przy ul. Jagiellońskiej 17 w Katowicach. Inwentaryzacja budowlana Dokumentacja archiwalna budynku Bieżące oględziny obiektu Mapa zasadnicza Obowiązujące przepisy prawa dotyczące projektowania obiektów budowlanych Klauzula 1.1 Wykonawca wymienionego zakresu robót, powinien zapoznać się z całością dostępnej dokumentacji i dokonać weryfikacji dla poszczególnych zakresów robót. 1.2 W przypadku stosowania jakichkolwiek rozwiązań systemowych należy przy wycenie uwzględnić wszystkie elementy danego systemu, niezbędne do zrealizowania całości prac. 1.3 Niezależnie od stopnia dokładności i precyzji dokumentów otrzymanych od Inwestora definiującej usługę do wykonania, Wykonawca zobowiązany jest do uzyskania dobrego rezultatu końcowego. 1.4 W związku z powyższym wykonane roboty muszą zapewnić utrzymanie założonych parametrów. 1.5 Specyfikacje i opisy uwzględniają standard minimalny dla materiałów, niezbędny do właściwego funkcjonowania projektowanego obiektu. Wykonawca może zaproponować alternatywne rozwiązania pod warunkiem zachowania minimalnego wymaganego standardu, po akceptacji przez Inwestora i Biura projektowego. 1.6 Wszystkie elementy nie ujęte w niniejszym opracowaniu (opisie, specyfikacji i rysunkach),a zdaniem Wykonawcy niezbędne do prawidłowego wykonania robót muszą być dostarczone i wykonane. 1.7 W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych w jakimkolwiek z elementów dokumentacji, Wykonawca, przed złożeniem oferty, powinien wyjaśnić sporne kwestie z Inwestorem, który jako jedyny jest upoważniony do wprowadzania zmian. Wszelkie niesygnalizowane niejasności będą interpretowane z korzyścią dla Inwestora. 1.8 Wszelkie rysunki mają wyłącznie charakter poglądowy wykonawca ma obowiązek uwzględnienia wszystkich opisanych elementów. 1.9 Rysunki oraz opis techniczny należy rozpatrywać łącznie. Projekt techniczny został wykonany i opracowany zgodnie z zasadami zawartymi w obowiązującej ustawie Prawo zamówień publicznych. 12

13 1.2 Przedmiot i zakres opracowania "Projekt wymiany drzwi wejścia głównego do segmentu B w budynku Miejskiego Ośrodka Pomocy Społecznej przy ul. Orkana 7A w Katowicach" Przedmiotem niniejszego opracowania jest projekt budowlano - wykonawczy wymiany drzwi wejścia głównego do segmentu B w budynku Miejskiego Ośrodka Pomocy Społecznej przy ul. Orkana 7A w Katowicach. Zakres opracowania obejmuje demontaż istniejących drzwi a następnie wykonanie nowych drzwi wejściowych. Opracowanie zawiera rozwiązania funkcjonalno - przestrzenne oraz materiałowe dotyczące prac budowlanych. Dokumentacja techniczna zawiera opis techniczny oraz część rysunkową (rzut oraz widok wejścia do budynku). Szczegółowy zakres prac budowlanych niniejszego opracowania obejmuje: 1. Demontaż istniejących drzwi wraz z ościeżnicą; 2. Demontaż oraz wykonanie nowego nadproża; 3. Poszerzenie otworu drzwiowego; 4. Montaż ościeżnicy; 5. Montaż skrzydła drzwi wejściowych; 6. Roboty wykończeniowe. 1.3 Dane ogólne Miejski Ośrodek Pomocy Społecznej przy ul. Orkana 7a w Katowicach jest obiektem wolnostojącym, składającym się z trzech segmentów A, B i C, zlokalizowanym w na działkach budowlanych nr 55/8, 57/23, 121/25, 121/28 obręb Ligota, 0003 w Katowicach. miejscowość, adres: Katowice, ul. Orkana 7A województwo: śląskie działka nr nr 55/8, 57/23, 121/25, 121/28 funkcja: zamieszkania zbiorowego segment B świetlica dla dzieci wraz z kuchnią i stołówką segment A wymiennikownia segment C Dane techniczne: - powierzchnia zabudowy 1000 m 2 - powierzchnia użytkowa 1455,43 m 2 - kubatura budynku 5791 m 3 - liczba kondygnacji nadziemnych segment A 1; segment B 2; segment C

14 Klasyfikacja obiektu: - kategoria obiektu budowlanego Kategoria XI domy pomocy i opieki społecznej - budynek niski (N) - budynek do 12m nad poziomem terenu - obiekt użyteczności publicznej o funkcji dydaktycznej, zaliczony do kategorii zagrożenia ludzi ZL V, Klasa C odporności pożarowej. 14

15 II. PROJEKT ZAGOSPODAROWANIA TERENU bez zmian do stanu istniejącego 2.1. Przedmiot inwestycji Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy wymiany drzwi wejściowych do segmentu B w budynku Miejskiego Ośrodka Pomocy Społecznej przy ul. Orkana 7A w Katowicach Lokalizacja Przedmiotowy budynek MOPS lokalizowany jest na przy ul. Orkana terenie dzielnicy Ligota położonej w południowej części Katowic Informacje i dane o terenie Teren, na którym usytuowany jest budynek nie jest objęty Miejscowym planem zagospodarowania przestrzennego Urzędu Miasta Katowice Istniejący stan zagospodarowania terenu inwestycji Własność Inwestora stanowią działki nr 55/8, 57/23, 121/25, 121/28. Istniejący obiekt zlokalizowany jest w północnej części działki nr 55/8. Dojazd na teren działki zlokalizowany z drogi publicznej ul. Orkana. Zieleń uporządkowaną na terenie inwestycji stanowią trawniki, krzewy oraz drzewa Istniejące przyłącza Obiekt podłączony jest do sieci energetycznej, wodnej, kanalizacji deszczowej oraz sanitarnej, sieci gazowej i ciepłowniczej. III. OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO BUDOWLANEGO 3.1 Charakterystyka obiektu Budynek MOPS składa się z trzech segmentów A, B i C. Przedmiotem niniejszego opracowania jest wymiana drzwi wejściowych do segmentu B Rozbiórki i demontaże 1. Demontaż fragmentu paneli PCV w wiatrołapie (w ilości niezbędnej do poszerzenia otworu); 2. Demontaż lampy nad drzwiami (zachować do ponownego montażu); 3. Demontaż istniejących drzwi wraz z ościeżnicą; 4. Demontaż istniejącego nadproża; 5. Poszerzenie otworu drzwiowego o ok. 12cm; 15

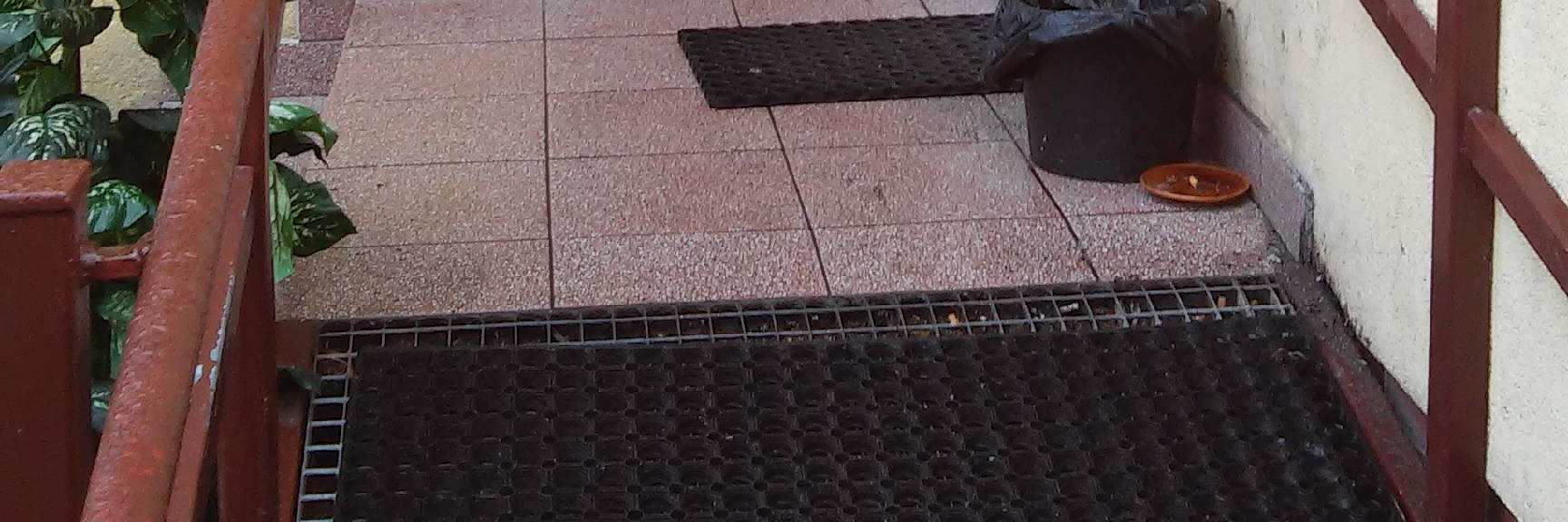

16 Widok wejścia do budynku 3.3 ROZWIĄZANIA KONSTRUKCYJNE I MATERIAŁOWE a) Nadproże Projektuje się nadproże systemowe prefabrykowane np. typu 2xL19. Minimalne oparcie dla prefabrykowanych nadproży wynosi 12,5cm. Nadproże umieścić tak aby była możliwość zamontowania drzwi o wysokości w świetle ościeży 205cm a w świetle ościeżnicy 200cm. Technologia montażu nadproży prefabrykowanych. Wykuć bruzdy w istniejącym murze z jednej strony ściany, o głębokości równej połowie grubości muru. W miejscach oparcia nadproża, wykonać warstwy podlewki z zaprawy przeciwskurczowej o grubości ca 3cm. Umieścić belkę, a następnie powstałe wolne przestrzenie wypełnić zaprawą przeciwskurczową. Kolejność prac powtórzyć po drugiej stronie ściany. Po osadzeniu belek, przystąpić do wykonania docelowego otworu drzwiowego. W powstały otwór zamontować ościeżnice wraz z drzwiami. Uwaga: Przy wykonaniu bruzdy należy mur ceglany nacinać i wykuwać cegły ręcznie. Zabrania się używać młotów udarowych ze względu na naruszenie spoin między cegłami. 16

17 b) Drzwi wejściowe Drzwi wejściowe wykonać jako systemowe aluminiowe zewnętrzne, przeszklone szkłem antywłamaniowym Rc2 44.4, wyposażone w samozamykacz VBC, blokadę położenia otwarcia drzwi (GEZE lub stopka), odbojnik, klamki, szyldy i zamki. Współczynnik przenikania ciepła przez profile od Uf= 1,5W/m² do 1,9W/m² Antywłamaniowość - P4 Kolor biały analogicznie do istniejących c) Roboty towarzyszące i wykończeniowe Podczas prac związanych z wymianą drzwi uszkodzone mogą zostać płytki podłogowe gresowe, należy przyjąć wymianę i uzupełnienie brakujących i uszkodzonych płytek (dobrać kolor i fakturę analogicznych do istniejących); Montaż progu aluminiowego, systemowego z uszczelką o wysokości max. 2cm; Wokół drzwi wykonać uzupełnienie tynku strukturalnego o fakturze baranka ułożonego na siatce (gramatura oraz kolorystyka analogicznie do istniejącego tynku zalecane wykonanie tym samym materiałem, którym została wykonana termomodernizacja budynku aby uniknąć odparzeń tynku; Montaż uprzednio zdemontowanej lampy nad wejściem; Od wewnątrz ścianę otynkować tynkiem cementowo-wapiennym. IV. ZAGADNIENIA BHP Użyte materiały budowlane i wykończeniowe muszą posiadać aprobatę techniczną dopuszczającą do stosowania w obiektach i pomieszczeniach przeznaczonych na pobyt ludzi, nie wydzielających żadnych szkodliwych substancji w trakcie użytkowania. V. UWAGI KOŃCOWE Wszelkie prace powinny być nadzorowane przez osoby posiadające odpowiednie uprawnienia do pełnienia funkcji technicznych w budownictwie. Wszelkie roboty należy wykonać zgodnie z obowiązującymi przepisami prawa, zasadami wiedzy technicznej oraz zgodnie z treścią pozwolenia na budowę. W trakcie prowadzonych robót, mogą wystąpić elementy nieprzewidziane w niniejszy projekcie. W każdej sytuacji należy zgłosić się do projektanta celem ustalenia dalszego sposobu postępowania. W przypadku jakichkolwiek nieprzewidzianych uszkodzeń należy niezwłocznie powiadomić projektanta. Niniejszy projekt należy rozpatrywać łącznie z projektami branżowymi. 17

18 Wszystkie użyte materiały, sprzęty i urządzenia muszą posiadać aprobatę techniczną dopuszczającą do stosowania w obiektach użyteczności publicznej i pomieszczeniach przeznaczonych na pobyt ludzi. Wszelkie nazwy własne produktów i materiałów przywołane w niniejszym projekcie służą ustaleniu pożądanego standardu wykonania i określenia właściwości i wymogów technicznych założonych dla projektowanych rozwiązań. 18

19 VI. INFORMACJA BIOZ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DO PROJEKTU BUDOWLANO-WYKONAWCZEGO WYMIANY DRZWI WEJŚCIOWYCH DO SEGMENTU B W BUDYNKU MOPS PRZY UL. ORKANA 7A W KATOWICACH Przedmiotem zamierzenia budowlanego jest wymiana drzwi wejściowych do segmentu B w budynku MOPS przy ul. Orkana 7a w Katowicach. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Ι) Zagospodarowanie terenu budowy. a) ogrodzenie terenu i wyznaczenie stref niebezpiecznych, b) wyznaczenie dróg, wyjść i przejść dla pieszych, c) doprowadzenie energii elektrycznej, umożliwienie dostępu do wody, odprowadzenie lub utylizacja ścieków, d) zapewnienie oświetlenia sztucznego, e) urządzenie składowiska materiałów, w sposób wykluczający możliwość wywrócenia lub spadnięcia składowanych wyrobów. Podczas mechanicznego rozładunku lub załadunku zabronione jest przemieszczanie materiałów nad ludźmi, f) zapewnienia łączności telefonicznej. 1. Zapewnienie należytych warunków socjalnych i higienicznych. wydzielenie pomieszczeń szatni, korzystanie z pomieszczeń higieniczno-sanitarnych, palenie tytoniu może odbywać się tylko na wolnym powietrzu lub w specjalnie do tego przystosowanych pomieszczeniach, punkt pierwszej pomocy, apteczka oraz umieszczony numer telefonu najbliższego punktu pomocy medycznej, łączność z pogotowiem ratunkowym, strażą pożarną i policją wraz z informacją o numerach telefonu. 2. Zabezpieczenie p. pożarowe. a) teren budowy wyposażyć w sprzęt do gaszenia pożaru oraz, w zależności od potrzeb, w system sygnalizacji pożarowej, dostosowany do charakteru budowy, rozmiarów i sposobu wykorzystania pomieszczeń, wyposażenia budowy, fizycznych i chemicznych właściwości substancji znajdujących się na terenie budowy, w ilości wynikającej z liczby zagrożonych osób. b) ilość i rozmieszczenie gaśnic przenośnych powinno być zgodne z wymaganiami przepisów przeciwpożarowych. 3. Maszyny i urządzenia. maszyny i urządzenia techniczne oraz narzędzia zmechanizowane należy używać zgodnie z instrukcją producenta oraz przez osoby do tego uprawnione, na stanowiskach pracy przy stacjonarnych maszynach powinny znajdować się instrukcje bezpiecznej obsługi i konserwacji, 19

20 przed rozpoczęciem pracy maszyny i urządzenia powinny być sprawdzone pod względem sprawności technicznej i bezpieczeństwa użytkowania, rozładunek i transport materiałów na terenie budowy powinien odbywać się za pośrednictwem maszyn i urządzeń do tego przeznaczonych z zachowaniem wszelkich środków bezpieczeństwa. 4. Rusztowania. rusztowania powinny być wykonane zgodnie z dokumentacja producenta lub projektem indywidualnym i obsługiwane-montowane przez osoby posiadające odpowiednie uprawnienia. 5. Roboty na wysokości. a) stanowiska pracy znajdujące się na wysokości co najmniej 1m od poziomu terenu należy zabezpieczyć balustrada o wysokości min 1,1m, b) roboty na wysokości należy wykonywać z użyciem pasów, szelek bezpieczeństwa dostosowanych do wysokości na jakiej prowadzone są prace, c) roboty przy użyciu dźwigów, powinny być prowadzone przez osoby posiadające odpowiednie przeszkolenie i uprawnienia operatorów, zgodnie z instrukcjami urządzeń. 6. Roboty ziemne. roboty ziemne powinny być prowadzone na podstawie projektu określającego położenie instalacji urządzeń podziemnych, wykonywanie robót w sąsiedztwie sieci elektroenergetycznej, gazowej, telekomunikacyjnej, wodociągowej, kanalizacyjnej powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości, transport ziemi z wykopów, wysoki poziom wód gruntowych. 7. Roboty impregnacyjne i odgrzybieniowe. środki impregnacyjne i odgrzybieniowe należy magazynować zgodnie z wymaganiami producenta, środki impregnacyjne i odgrzybieniowe powinny być wykonywane przez osoby posiadające orzeczenie lekarskie o braku przeciwwskazań zdrowotnych do pracy z substancjami i preparatami chemicznymi, środki impregnacyjne i odgrzybieniowe należy wykorzystywać zgodnie instrukcją producenta, osoby wykonujące roboty impregnacyjne i odgrzybieniowe powinny być wyposażone w środki ochrony indywidualnej odpowiednio do występujących zagrożeń, a w miejscu wykonywania robót powinna znajdować się podręczna apteczka zaopatrzona w szczególności w środki przeciw oparzeniom i zatruciom oraz środki opatrunkowe oraz umieszczony numer telefonu najbliższego punktu pomocy medycznej. 8. Roboty ciesielskie. cieśle powinni być wyposażeni w zasobniki na narzędzia ręczne, uniemożliwiające wypadanie narzędzi oraz nie utrudniające swobody ruchu, ręczne podawanie w pionie długich przedmiotów, a w szczególności desek lub bali, jest dozwolone wyłącznie do wysokości 3 m, roboty ciesielskie z drabin można wykonywać wyłącznie do wysokości 3 m. 9. Roboty zbrojarskie i betoniarskie. stoły warsztatowe i maszyny zbrojarskie powinny być ustawione w pomieszczeniach lub pod wiatami, 20

21 stanowiska pracy zbrojarzy, znajdujące się po obu stronach stołu, należy oddzielić umieszczoną nad stołem siatką o wysokości 1 m i o oczkach nie większych niż 20 mm stoły warsztatowe do przygotowania zbrojenia powinny mieć stabilną konstrukcję i być przytwierdzone do podłoża, pręty zbrojeniowe w czasie transportu powinny być zabezpieczone przed przemieszczaniem się w kierunku poprzecznym i podłużnym, chodzenie po ułożonych elementach zbrojenia jest zabronione, zabronione jest: podchodzenie do transportowanego zbrojenia, znajdującego się w położeniu wyższym niż 0,5 m ponad miejscem ułożenia; chwytanie rękami za skrajne elementy zbrojenia układanego w formy; rzucanie elementów zbrojenia. kołowrotki do rozwijania zwojów stali zbrojeniowej oraz przestrzeń pomiędzy kołowrotkami a prościarkami powinny być ogrodzone, w przypadku prostowania stali metodą wyciągania - stanowiska pracy, miejsca zamocowania prętów oraz trasę z obu stron toru wyciągowego należy zabezpieczyć ogrodzeniem zabezpieczającym pracowników, cięcie prętów zbrojeniowych o średnicy większej niż 20 mm nożycami ręcznymi jest zabronione, w czasie przecinania mechanicznego prętów zbrojeniowych chwytanie ręką prętów w odległości mniejszej niż 0,5 m od urządzenia tnącego jest zabronione, w czasie dodawania do mieszanki betonowej środków chemicznych roztwór należy przygotowywać w wydzielonych naczyniach i w wyznaczonych miejscach, a osoby zatrudnione przy rozcieńczaniu środków chemicznych powinny być zaopatrzone w środki ochrony indywidualnej, pojemniki do transportu mieszanki betonowej powinny być zabezpieczone przed przypadkowym wylaniem mieszanki oraz wyposażone w klapy łatwo otwieralne, opróżnianie pojemnika z mieszanki betonowej powinno odbywać się stopniowo i równomiernie, aby nie dopuścić do przeciążenia deskowania, wylewanie mieszanki betonowej w deskowanie z wysokości większej niż 1 m jest zabronione. 10. Roboty demontażowe. Będą prowadzone w zakresie demontażu elementów konstrukcyjnych, ścian działowych, instalacji, stolarki budowlanej, będą wymagały szczególnej ostrożności w obsłudze elektronarzędzi. 11. Roboty montażowe. roboty montażowe konstrukcji stalowych i prefabrykowanych elementów wielkowymiarowych mogą być wykonywane, na podstawie projektu montażu przez pracowników zapoznanych z instrukcją organizacji montażu oraz rodzajem używanych maszyn i innych urządzeń technicznych, przed podniesieniem elementu konstrukcji należy przewidzieć bezpieczny sposób: naprowadzenia elementu na miejsce wbudowania; stabilizacji elementu; uwolnienia elementu z haków zawiesia; podnoszenia elementu, po wyposażeniu w bezpieczne dojścia i pomosty montażowe, jeżeli wykonanie czynności nie jest możliwe bezpośrednio z poziomu terenu lub stropu, elementy prefabrykowane można zwolnić z podwieszenia, po ich uprzednim zamocowaniu w miejscu wbudowania. 12. Roboty spawalnicze. stałe stanowiska spawalnicze, zlokalizowane na otwartej przestrzeni, powinny być zabezpieczone przed działaniem czynników atmosferycznych, 21

22 prace spawalnicze wykonywać zgodnie z przepisami dotyczącymi bezpieczeństwa i higieny pracy przy pracach spawalniczych. 13. Roboty izolacyjne. na dachach, których wytrzymałość nie zapewnia bezpiecznego przebywania na nich osób, należy wykonać stałe lub przenośne mostki i kładki zabezpieczające, w czasie wykonywania robót izolacyjnych w pomieszczeniach zamkniętych stosowanie rozpuszczalników i materiałów szkodliwych, łatwo zapalnych lub wybuchowych jest dopuszczalne pod warunkiem zapewnienia odpowiednio: intensywnej wymiany powietrza i zastosowania środków ochrony indywidualnej i po udzieleniu zatrudnionym osobom odpowiedniego instruktażu stanowiskowego przez wykonawcę lub osobę upoważnioną oraz odpowiedniej asekuracji z zewnątrz. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przeprowadzenie szkolenia przed udaniem się na budowę, Przeprowadzenie szczegółowego instruktażu stanowiskowego na miejscu budowy przed przystąpieniem do realizacji robót. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. badania lekarskie, odpowiednie uprawnienia do obsługi poszczególnych maszyn i narzędzi, szkolenie wstępne, szkolenie okresowe plus pierwsza pomoc, instrukcje obsługi, zaopatrzenie pracowników w ubrania robocze i zabezpieczające; wyposażenie w kaski, okulary ochronne, i rękawice miejsce prowadzenia poszczególnych robót budowlanych należy oznaczyć stosownie do mogących wystąpić zagrożeń, zabezpieczyć stanowiska pracy, właściwe zagospodarowanie terenu budowy, wyznaczenie dróg ewakuacyjnych, oznaczenie wyjścia na drogę ewakuacyjną, zapewnienie łączności telefonicznej. WYTYCZNE DLA KIEROWNIKA BUDOWY, SPORZĄDZAJĄCEGO PLAN BIOZ. A) Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. B) Wykaz istniejących obiektów budowlanych podlegających adaptacji lub rozbiórce; C) Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. D) Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. 22

23 E) Informację o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia. F) Informację o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, w tym: określenie zasad postępowania w przypadku wystąpienia zagrożenia, konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby; G) Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy; H) Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń; I) Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. J) Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. K) Wykaz istniejących obiektów budowlanych podlegających adaptacji lub rozbiórce; L) Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. M) Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. N) Informację o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia. O) Informację o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, w tym: określenie zasad postępowania w przypadku wystąpienia zagrożenia, konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby; P) Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy; Q) Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń; R) Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów. 23
