1 MECHABUD Sp. z o.o. ul. Piaskowa Pyskowice tel fax mechabud@mechabud.pl KATALOG USŁUG ORA Z URZĄDZEŃ I PRZYRZĄDÓW STOSOWANYCH PRZY NAPRAWACH W KOLEJNICTWIE Pyskowice, 2013 r. Wersja z dnia: r.

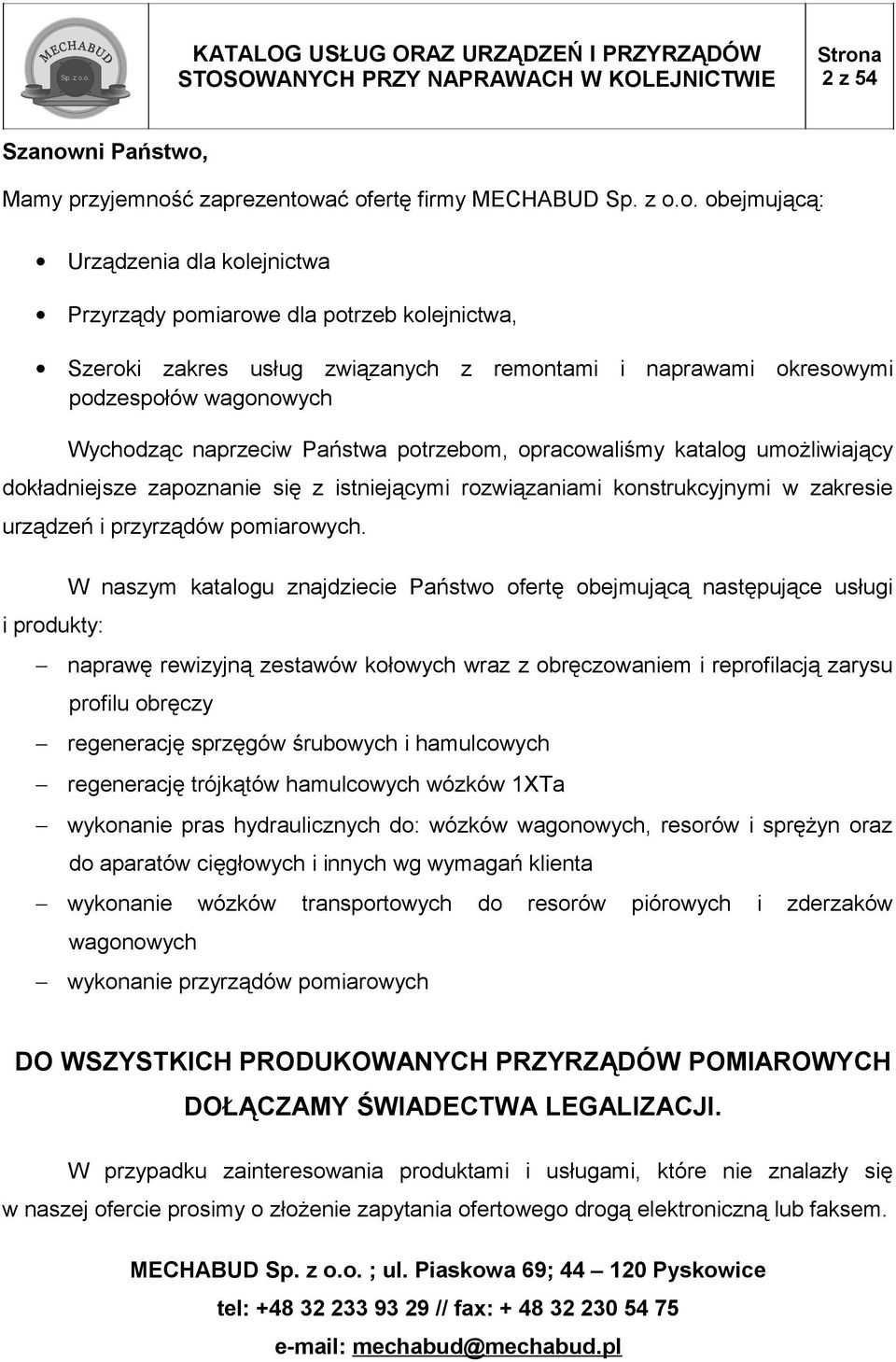

2 2 z 54 Szanowni Państwo, Mamy przyjemność zaprezentować ofertę firmy MECHABUD Sp. z o.o. obejmującą: Urządzenia dla kolejnictwa Przyrządy pomiarowe dla potrzeb kolejnictwa, Szeroki zakres usług związanych z remontami i naprawami okresowymi podzespołów wagonowych Wychodząc naprzeciw Państwa potrzebom, opracowaliśmy katalog umożliwiający dokładniejsze zapoznanie się z istniejącymi rozwiązaniami konstrukcyjnymi w zakresie urządzeń i przyrządów pomiarowych. W naszym katalogu znajdziecie Państwo ofertę obejmującą następujące usługi i produkty: naprawę rewizyjną zestawów kołowych wraz z obręczowaniem i reprofilacją zarysu profilu obręczy regenerację sprzęgów śrubowych i hamulcowych regenerację trójkątów hamulcowych wózków 1XTa wykonanie pras hydraulicznych do: wózków wagonowych, resorów i sprężyn oraz do aparatów cięgłowych i innych wg wymagań klienta wykonanie wózków transportowych do resorów piórowych i zderzaków wagonowych wykonanie przyrządów pomiarowych DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI. W przypadku zainteresowania produktami i usługami, które nie znalazły się w naszej ofercie prosimy o złożenie zapytania ofertowego drogą elektroniczną lub faksem. MECHABUD Sp. z o.o. ; ul. Piaskowa 69; Pyskowice tel: // fax: mechabud@mechabud.pl

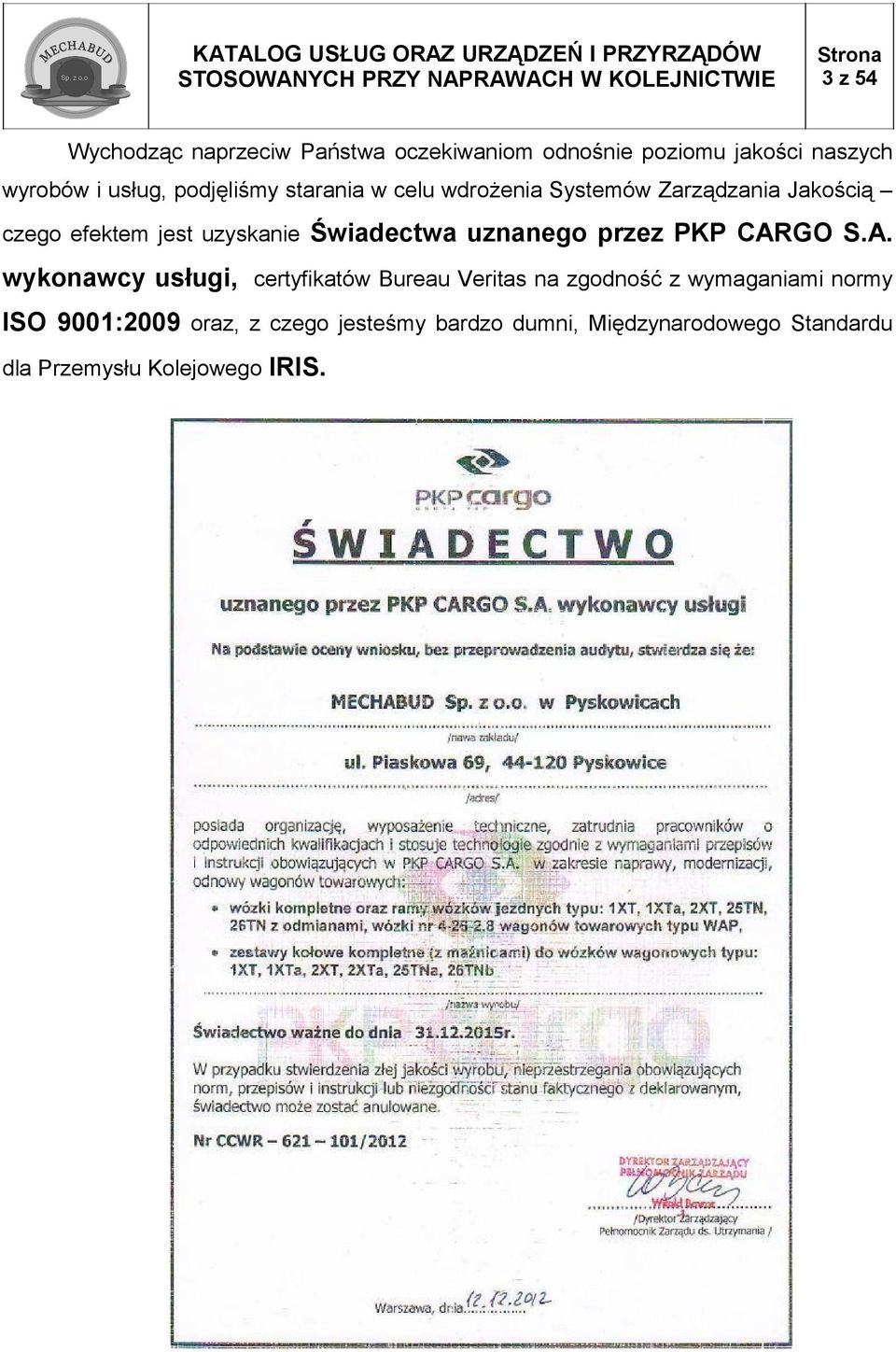

3 3 z 54 Wychodząc naprzeciw Państwa oczekiwaniom odnośnie poziomu jakości naszych wyrobów i usług, podjęliśmy starania w celu wdrożenia Systemów Zarządzania Jakością czego efektem jest uzyskanie Świadectwa uznanego przez PKP CARGO S.A. wykonawcy usługi, certyfikatów Bureau Veritas na zgodność z wymaganiami normy ISO 9001:2009 oraz, z czego jesteśmy bardzo dumni, Międzynarodowego Standardu dla Przemysłu Kolejowego IRIS.

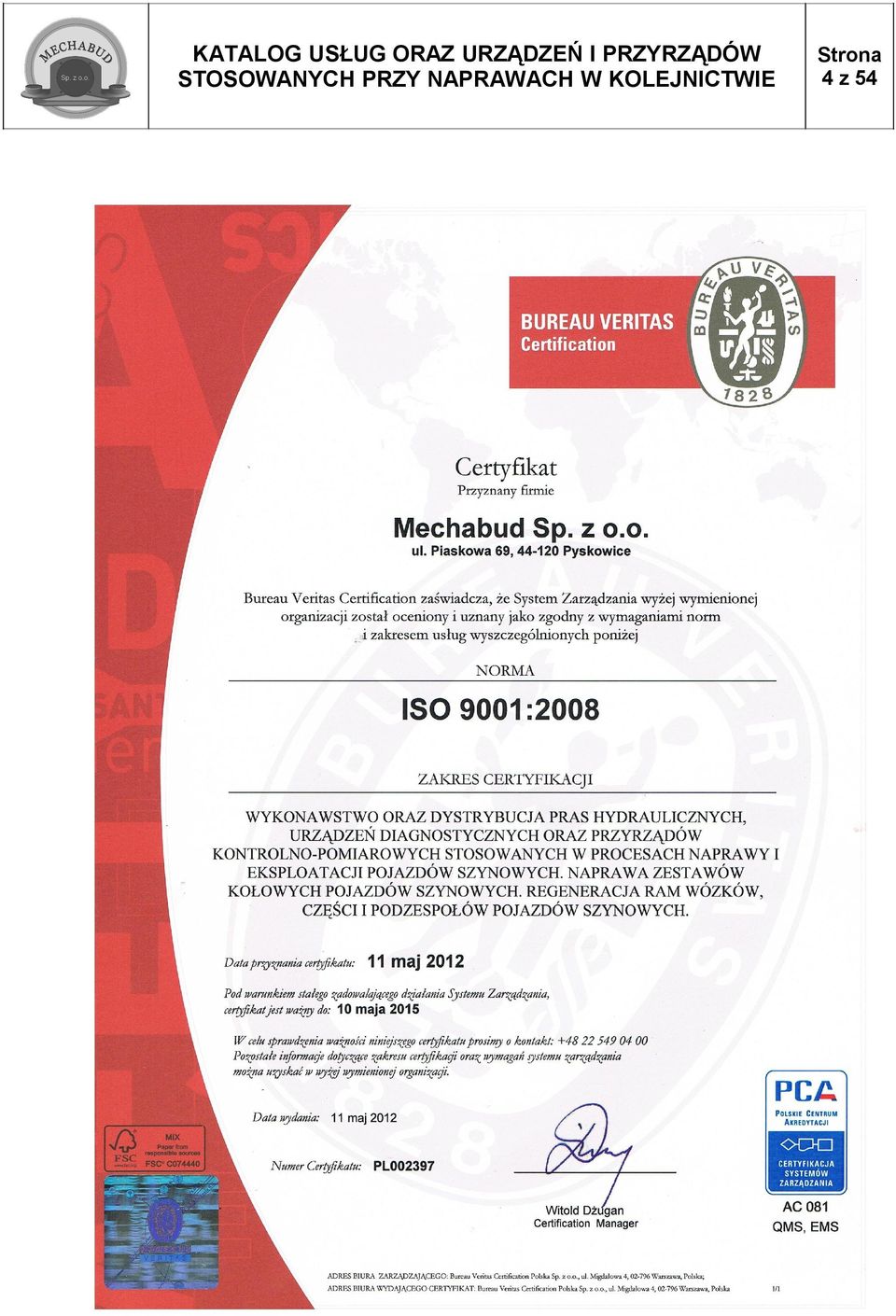

4 4 z 54

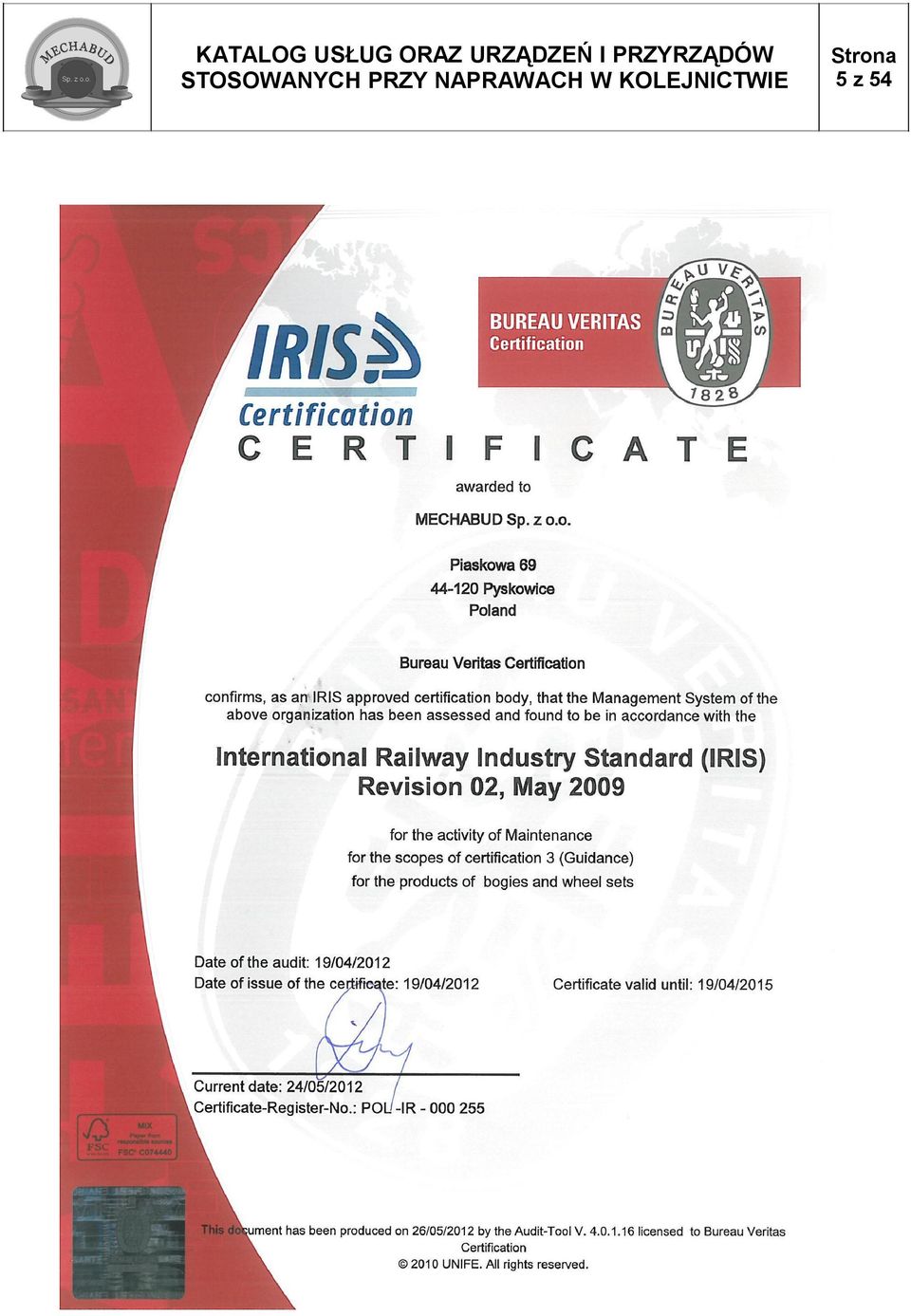

5 5 z 54

6 6 z 54 Spis treści 1.NAPRAWA ZESTAWÓW KOŁOWYCH ORAZ INNYCH PODZESPOŁÓW WAGONOWYCH STANOWISKA POMIAROWE DO RAM WÓZKÓW Stanowisko pomiarowe do ram wózków wagonowych Stanowisko pomiarowe do ram wózków wagonowych i lokomotywowych PRZYRZĄDY STANOWIĄCE WYPOSAŻENIE STANOWISK DO POMIARÓW RAM WÓZKÓW Przyrząd do pomiarów krzyżowych przekątnych ramy wózka 1XTa i 25TN z ich odmianami Przyrząd do pomiaru przesunięcia gniazda czopa skrętu Suwmiarka specjalistyczna do pomiaru rozstawu wideł okien maźniczych w wózku 1XTa i 25TN Szablon do pomiaru gniazda czopa skrętu Szablon do pomiaru czopa panwi skrętu Przyrząd ustalający środek wykroju maźniczego wózka 1XTa Przyrząd ustalający punkty pomiarowe przy pomiarze przekątnych wózka 25TN Przyrząd do pomiaru rozstawu wideł maźniczych w wózku wagonowym typu 25TN Klin pomiarowy Przyrząd do pomiaru odległości między osiami otworów na sworznie, jednej pary koziołków ostoi wagonu 2-osiowego PRASY HYDRAULICZNE Prasa do prób obciążeniowych wózków wagonowych Prasa do badań zderzaków wagonowych Prasa do badań resorów piórowych i sprężyn Urządzenie do prób statycznych i dynamicznych urządzeń cięgłowych Uniwersalna prasa do sprawdzania szczelności zaworów gazowych pod wysokim ciśnieniem oraz do sprawdzania sprężyn i zderzaków URZĄDZENIA DO DIAGNOSTYKI UKŁADÓW HAMULCOWYCH (OERLIKON, KNORR, SAB) Stanowisko do badania zaworów rozrządczych typu Oerlikon i Knorr Stanowisko do demontażu i montażu nastawiaczy klocków DRV SAB Stanowisko do badania nastawiaczy klocków DRV SAB Urządzenie do prób hamulca na wagonie lub w zespole wagonów Urządzenie do naprawy węży sprzęgów hamulcowych Stanowisko do prób szczelności sprzęgów hamulcowych PRZYRZĄDY POMIAROWE ZESTAWÓW KOŁOWYCH Suwmiarka do pomiaru zarysu profilu zestawu kołowego Przyrząd do pomiaru średnicy okręgu tocznego zestawów kołowych Przyrząd do pomiaru rozstawu kół zestawów kołowych Przyrząd do pomiaru grubości obręczy lub wieńca koła monoblokowego Przyrząd do pomiaru płaskich miejsc i nalepów na okręgu tocznym zestawu kołowego Uniwersalny przyrząd do pomiaru wymiaru C-C w zestawach kołowych wagonowych Sprawdzian i przeciwsprawdzian roboczy profilu 28 UIC Sprawdzian graniczny wymiaru qr Przyrząd do pomiaru rozstawu kół bosych Przyrząd do pomiaru średnicy kół monoblokowych... 32

7 7 z 54 7.POZOSTAŁE PRZYRZĄDY POMIAROWE ZWIĄZANE Z NAPRAWĄ TABORU KOLEJOWEGO Przyrząd do pomiaru zużycia tarczy zderzaka Przyrząd do pomiaru resorów Przyrząd do pomiaru wysokości zderzaka od główki szyny Przyrząd do pomiaru rozstawu zderzaków na wagonie Sprawdzian różnicowy zużycia pałąka sprzęgu śrubowego Sprawdzian różnicowy zużycia haka cięgłowego Sprawdziany tłoczkowe łożysk tocznych Suwmiarka do pomiaru kamieni resorowych Manometr rewidencki Przyrząd do pomiaru wysokości elektromagnesów SHP w lokomotywie PODPORY POD PUDŁA WAGONOWE, PODESTY SPAWALNICZE, WÓZKI TECHNOLOGICZNE Podpory technologiczne pod pudło wagonu Podesty spawalnicze WÓZKI TECHNOLOGICZNE Wózki remontowe pod pudła lokomotyw Wózki transportowe Wózki pomiarowe pod pudła wagonowe Wózki transportowe do przewozu resorów Wózki transportowe do montażu i demontażu zderzaków na wagonie Wózki transportowe do przewozu zderzaków INNE KONSTRUKCJE STALOWE I URZĄDZENIA WYKONYWANE PRZEZ NASZĄ FIRMĘ Chwytak do zestawów kołowych Osie wzorcowe do badań defektoskopowych Obrotnik rolkowy zbiorników wielkogabarytowych Obrotnik zestawów kołowych Obrotnik wózków wagonowych Podnośnik z obrotnikiem do badań defektoskopowych Myjnia wózków wagonowych Ramy szablonów do produkcji i montażu wagonów Czyszczarka do zestawów kołowych PODSUMOWANIE I OFERTA DODATKOWA Fotografie znajdujące się poniżej stanowią wyłączną własność Mechabud Sp. z o. o. z siedzibą w Pyskowicach przy ul. Piaskowa 69. Wszelkie kopiowanie, rozpowszechnianie w jakikolwiek sposób i użytkowanie bez zgody Mechabud Sp. z o.o. jest zabronione.

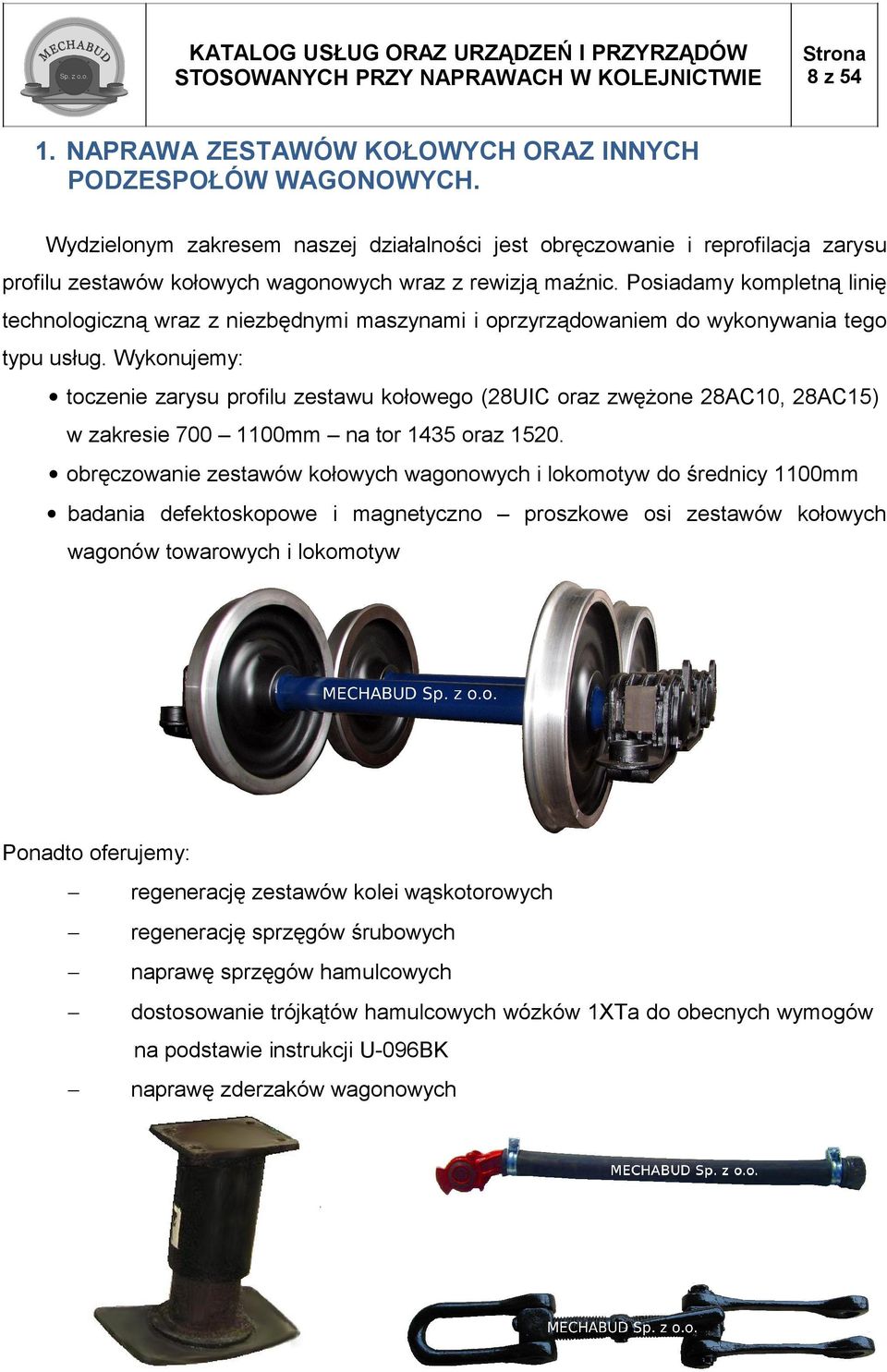

8 8 z NAPRAWA ZESTAWÓW KOŁOWYCH ORAZ INNYCH PODZESPOŁÓW WAGONOWYCH. Wydzielonym zakresem naszej działalności jest obręczowanie i reprofilacja zarysu profilu zestawów kołowych wagonowych wraz z rewizją maźnic. Posiadamy kompletną linię technologiczną wraz z niezbędnymi maszynami i oprzyrządowaniem do wykonywania tego typu usług. Wykonujemy: toczenie zarysu profilu zestawu kołowego (28UIC oraz zwężone 28AC10, 28AC15) w zakresie mm na tor 1435 oraz obręczowanie zestawów kołowych wagonowych i lokomotyw do średnicy 1100mm badania defektoskopowe i magnetyczno proszkowe osi zestawów kołowych wagonów towarowych i lokomotyw Ponadto oferujemy: regenerację zestawów kolei wąskotorowych regenerację sprzęgów śrubowych naprawę sprzęgów hamulcowych dostosowanie trójkątów hamulcowych wózków 1XTa do obecnych wymogów na podstawie instrukcji U-096BK naprawę zderzaków wagonowych

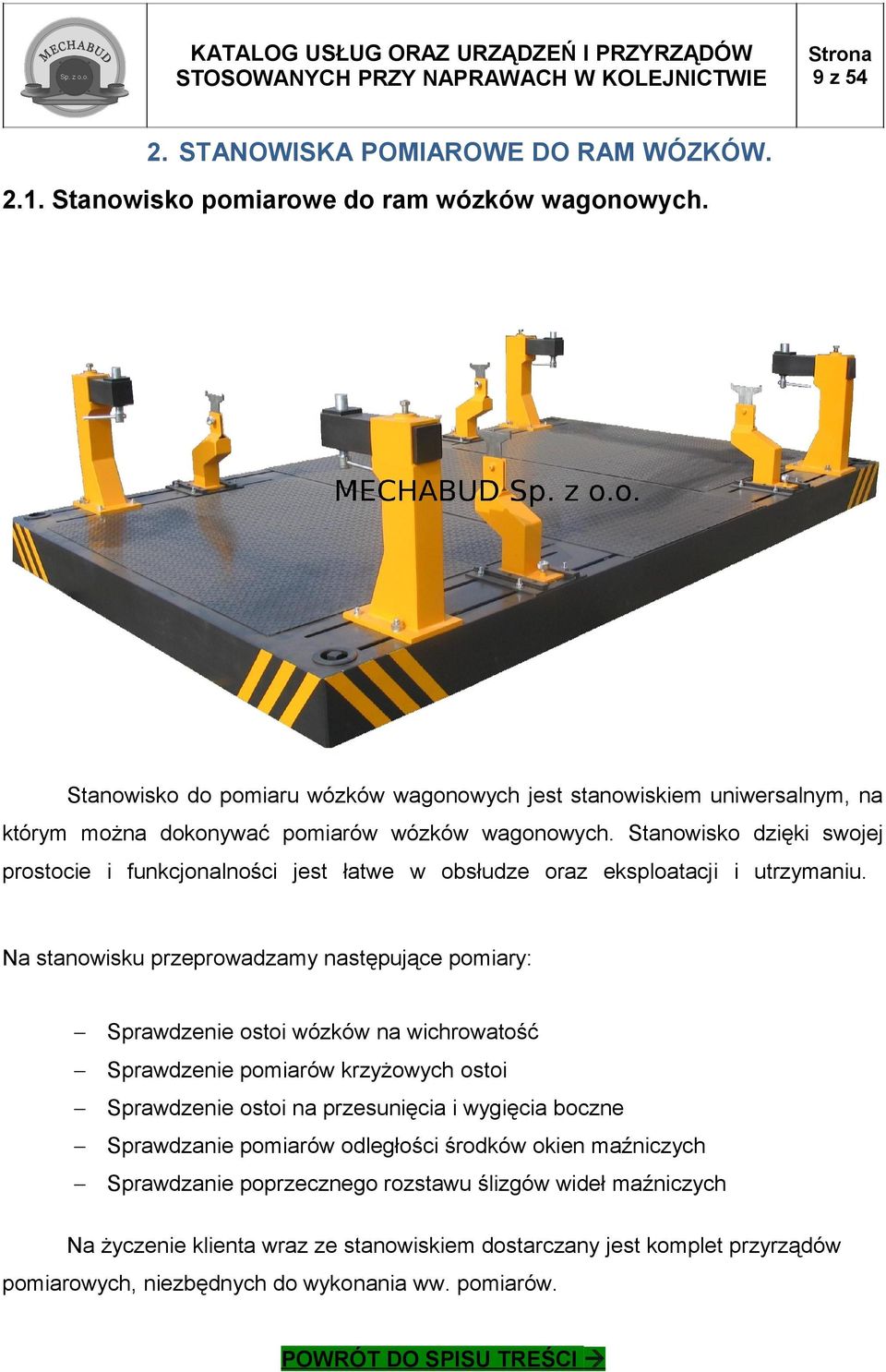

9 9 z STANOWISKA POMIAROWE DO RAM WÓZKÓW Stanowisko pomiarowe do ram wózków wagonowych. Stanowisko do pomiaru wózków wagonowych jest stanowiskiem uniwersalnym, na którym można dokonywać pomiarów wózków wagonowych. Stanowisko dzięki swojej prostocie i funkcjonalności jest łatwe w obsłudze oraz eksploatacji i utrzymaniu. Na stanowisku przeprowadzamy następujące pomiary: Sprawdzenie ostoi wózków na wichrowatość Sprawdzenie pomiarów krzyżowych ostoi Sprawdzenie ostoi na przesunięcia i wygięcia boczne Sprawdzanie pomiarów odległości środków okien maźniczych Sprawdzanie poprzecznego rozstawu ślizgów wideł maźniczych Na życzenie klienta wraz ze stanowiskiem dostarczany jest komplet przyrządów pomiarowych, niezbędnych do wykonania ww. pomiarów. POWRÓT DO SPISU TREŚCI

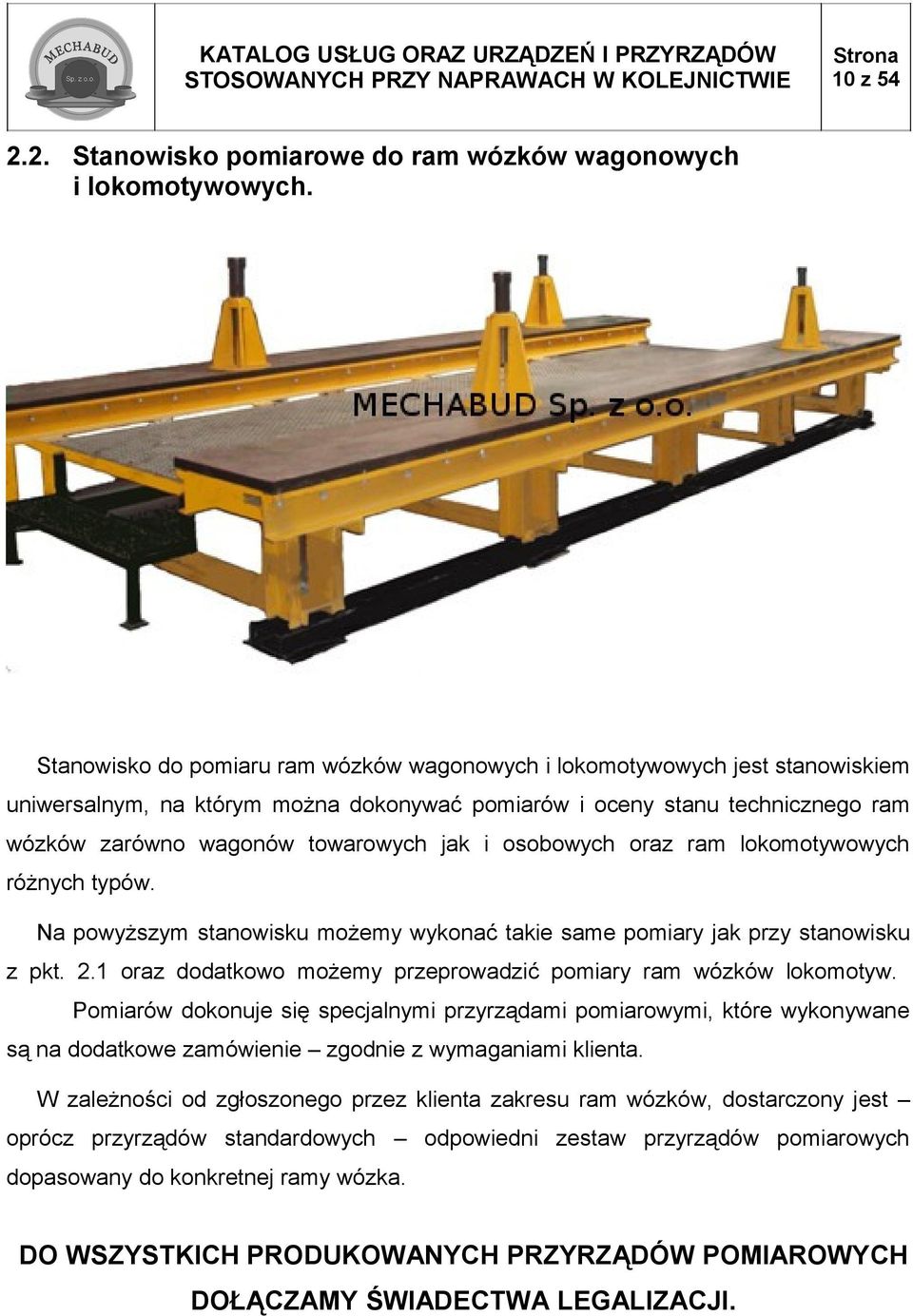

10 10 z Stanowisko pomiarowe do ram wózków wagonowych i lokomotywowych. Stanowisko do pomiaru ram wózków wagonowych i lokomotywowych jest stanowiskiem uniwersalnym, na którym można dokonywać pomiarów i oceny stanu technicznego ram wózków zarówno wagonów towarowych jak i osobowych oraz ram lokomotywowych różnych typów. Na powyższym stanowisku możemy wykonać takie same pomiary jak przy stanowisku z pkt. 2.1 oraz dodatkowo możemy przeprowadzić pomiary ram wózków lokomotyw. Pomiarów dokonuje się specjalnymi przyrządami pomiarowymi, które wykonywane są na dodatkowe zamówienie zgodnie z wymaganiami klienta. W zależności od zgłoszonego przez klienta zakresu ram wózków, dostarczony jest oprócz przyrządów standardowych odpowiedni zestaw przyrządów pomiarowych dopasowany do konkretnej ramy wózka. DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI.

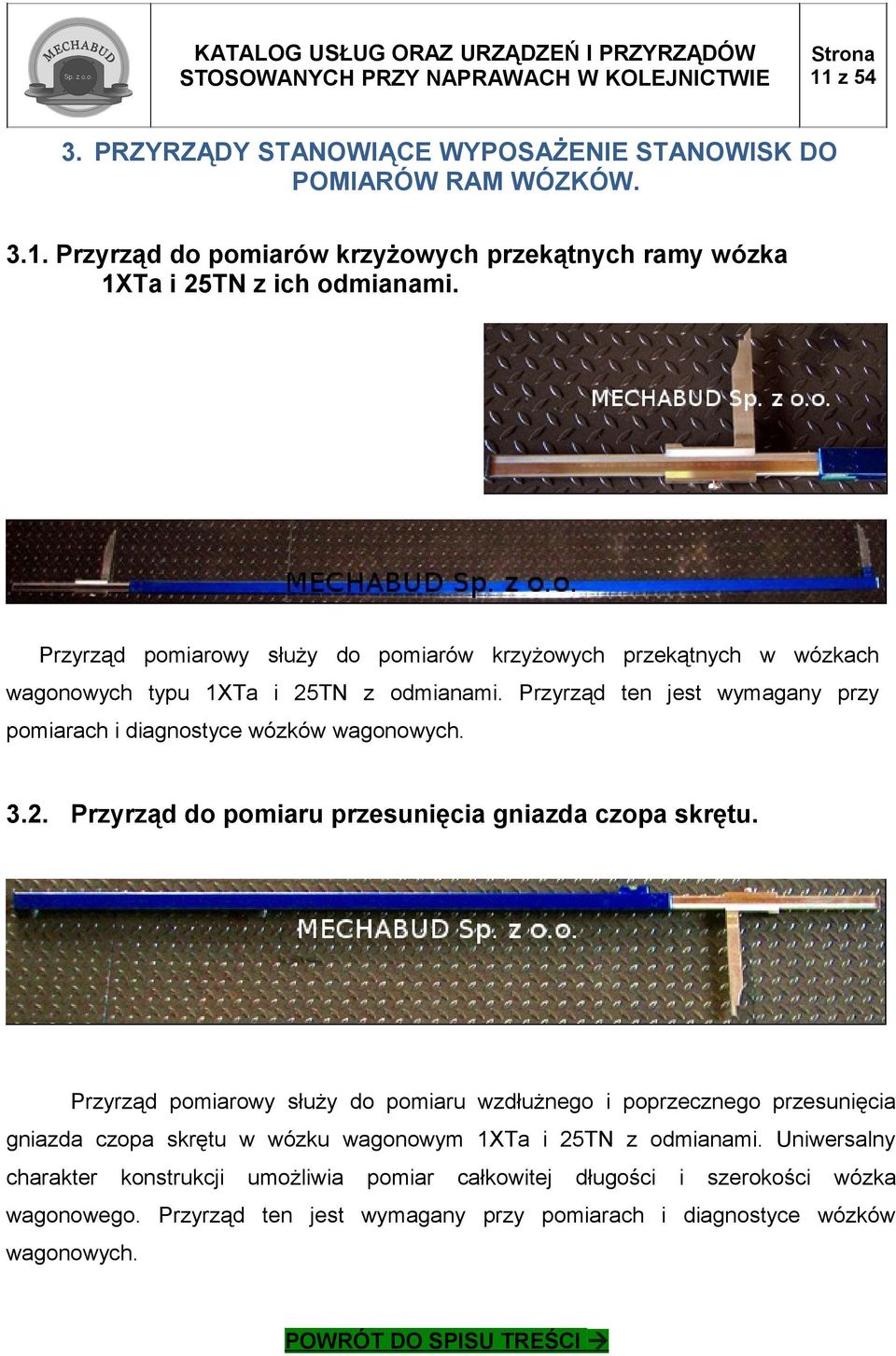

11 11 z PRZYRZĄDY STANOWIĄCE WYPOSAŻENIE STANOWISK DO POMIARÓW RAM WÓZKÓW Przyrząd do pomiarów krzyżowych przekątnych ramy wózka 1XTa i 25TN z ich odmianami. Przyrząd pomiarowy służy do pomiarów krzyżowych przekątnych w wózkach wagonowych typu 1XTa i 25TN z odmianami. Przyrząd ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych Przyrząd do pomiaru przesunięcia gniazda czopa skrętu. Przyrząd pomiarowy służy do pomiaru wzdłużnego i poprzecznego przesunięcia gniazda czopa skrętu w wózku wagonowym 1XTa i 25TN z odmianami. Uniwersalny charakter konstrukcji umożliwia pomiar całkowitej długości i szerokości wózka wagonowego. Przyrząd ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych. POWRÓT DO SPISU TREŚCI

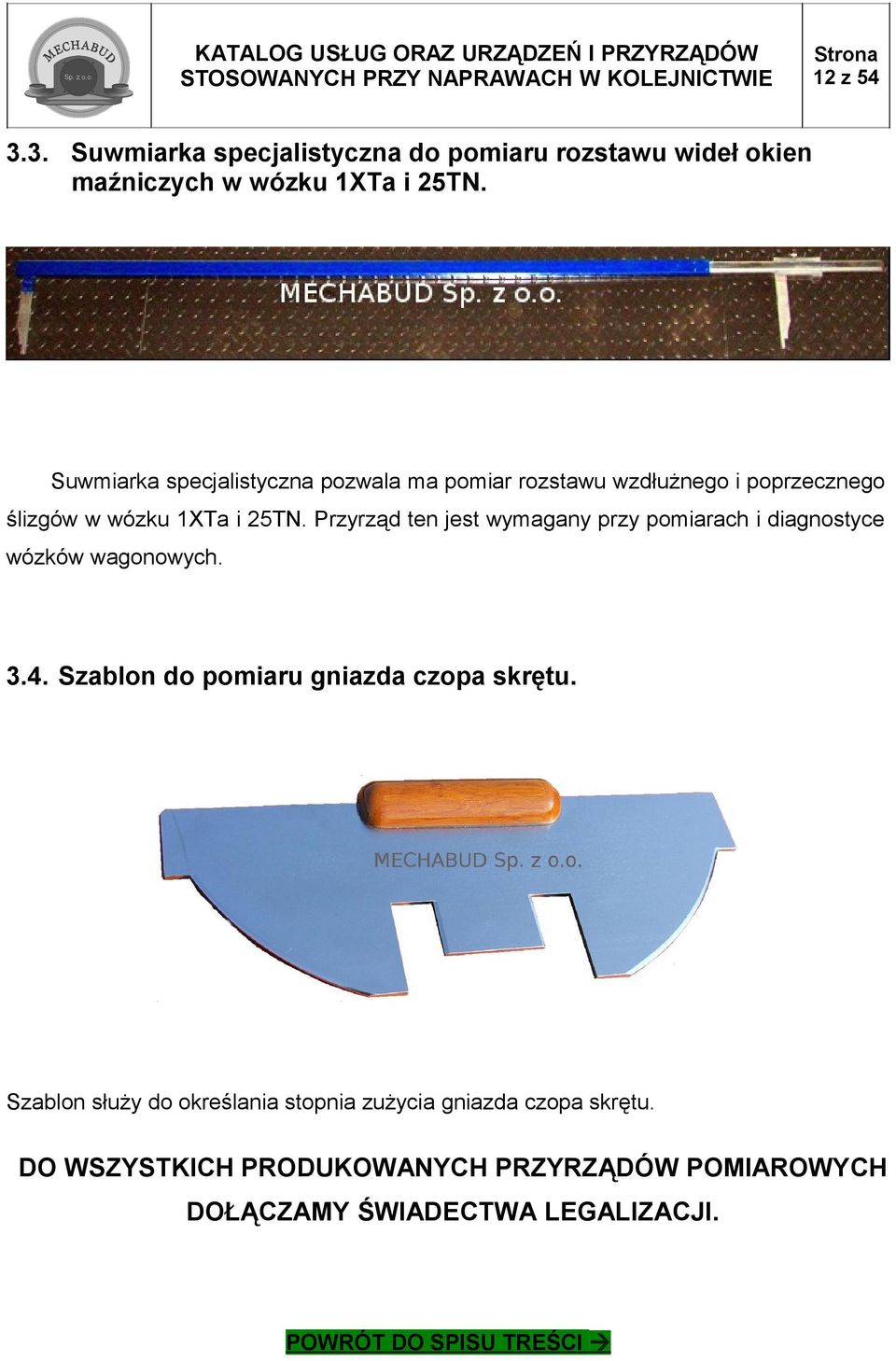

12 12 z Suwmiarka specjalistyczna do pomiaru rozstawu wideł okien maźniczych w wózku 1XTa i 25TN. Suwmiarka specjalistyczna pozwala ma pomiar rozstawu wzdłużnego i poprzecznego ślizgów w wózku 1XTa i 25TN. Przyrząd ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych Szablon do pomiaru gniazda czopa skrętu. Szablon służy do określania stopnia zużycia gniazda czopa skrętu. DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI. POWRÓT DO SPISU TREŚCI

13 13 z Szablon do pomiaru czopa panwi skrętu. Szablon pozwala określić stopień zużycia czopa panwi Przyrząd ustalający środek wykroju maźniczego wózka 1XTa. Przyrząd służy do ustalania środka wykroju maźniczego wózka typu 1XTa i jest wymagany do przeprowadzenia pomiarów krzyżowych na stanowisku do pomiaru ram wózków wagonowych. Może być wykonany w dwóch wariantach: według życzenia klienta. Przyrząd ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych. POWRÓT DO SPISU TREŚCI

14 14 z Przyrząd ustalający punkty pomiarowe przy pomiarze przekątnych wózka 25TN. Przyrząd pomiarowy ustala punkty do pomiaru przekątnych wózka 25TN. Przyrząd ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych Przyrząd do pomiaru rozstawu wideł maźniczych w wózku wagonowym typu 25TN. Przyrząd pomiarowy służy do pomiaru rozstawu wideł maźniczych w wózku 25TN (wymiary b1 b4 w karcie pomiarowej). Przyrząd ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych. DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI. POWRÓT DO SPISU TREŚCI

15 15 z Klin pomiarowy. Klin pomiarowy jest przeznaczony do pomiaru luzów oraz szczelin przy elementach ślizgu bocznego. Zakres 2-24 mm o skoku co 2mm. Istnieje możliwość wykonania klina z innym zakresem pomiarowym i skokiem według życzenia klienta Przyrząd do pomiaru odległości między osiami otworów na sworznie, jednej pary koziołków ostoi wagonu 2-osiowego. Przyrząd powyższy umożliwia pomiar rozstawu otworów sworzni resorowych jednej pary koziołków resorowych w ostoi wagonu 2 osiowego (wymiar Y1-Y4 lub wg dawnych oznaczeń S1-S4). Istnieje możliwość uzupełnienia oferty o wykonanie dodatkowych pomocniczych przyrządów, obejmujących pozostałe wymiary z karty pomiarowej ostoi wagonu. POWRÓT DO SPISU TREŚCI

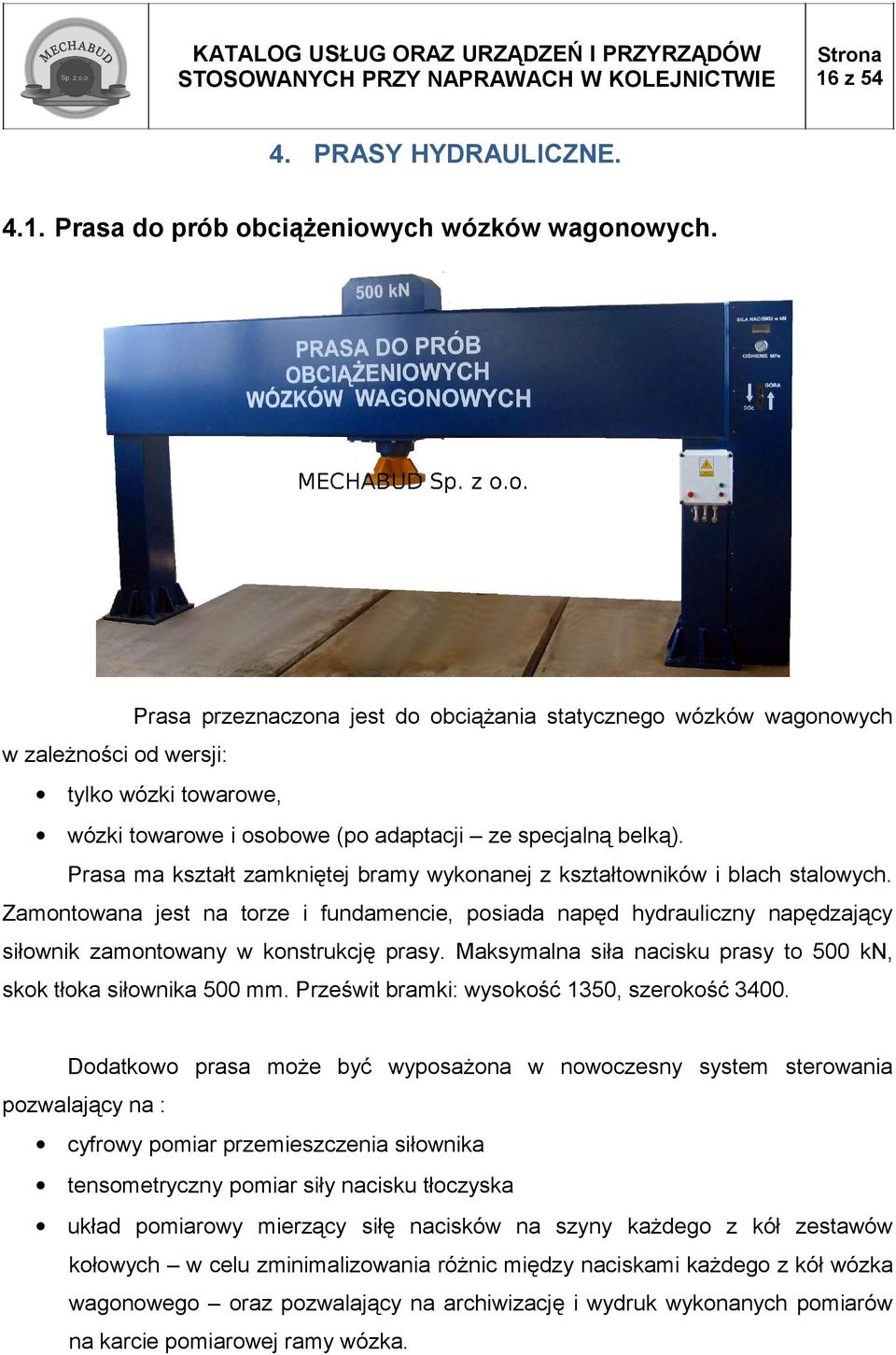

16 16 z PRASY HYDRAULICZNE Prasa do prób obciążeniowych wózków wagonowych. Prasa przeznaczona jest do obciążania statycznego wózków wagonowych w zależności od wersji: tylko wózki towarowe, wózki towarowe i osobowe (po adaptacji ze specjalną belką). Prasa ma kształt zamkniętej bramy wykonanej z kształtowników i blach stalowych. Zamontowana jest na torze i fundamencie, posiada napęd hydrauliczny napędzający siłownik zamontowany w konstrukcję prasy. Maksymalna siła nacisku prasy to 500 kn, skok tłoka siłownika 500 mm. Prześwit bramki: wysokość 1350, szerokość Dodatkowo prasa może być wyposażona w nowoczesny system sterowania pozwalający na : cyfrowy pomiar przemieszczenia siłownika tensometryczny pomiar siły nacisku tłoczyska układ pomiarowy mierzący siłę nacisków na szyny każdego z kół zestawów kołowych w celu zminimalizowania różnic między naciskami każdego z kół wózka wagonowego oraz pozwalający na archiwizację i wydruk wykonanych pomiarów na karcie pomiarowej ramy wózka.

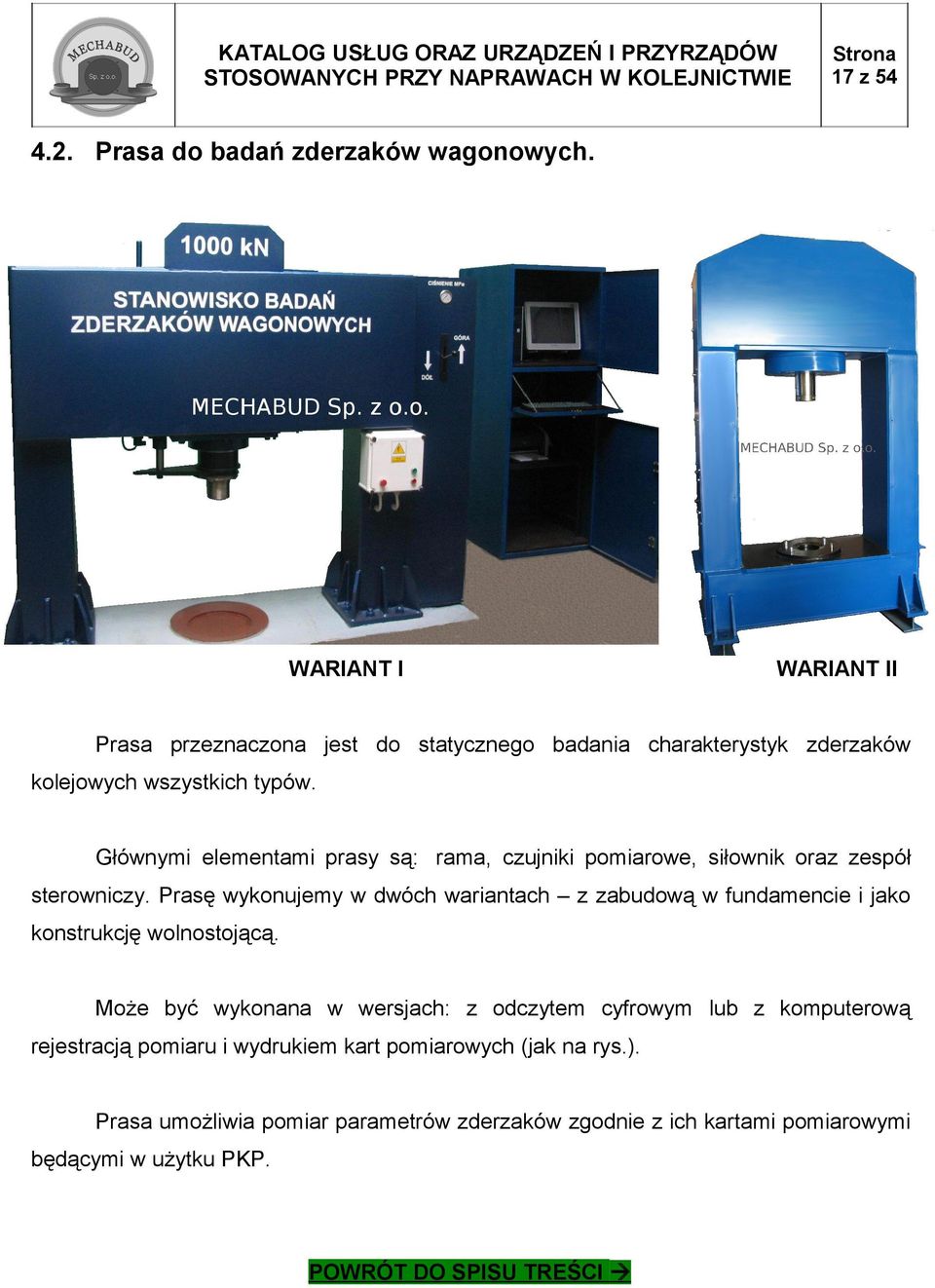

17 17 z Prasa do badań zderzaków wagonowych. WARIANT I WARIANT II Prasa przeznaczona jest do statycznego badania charakterystyk zderzaków kolejowych wszystkich typów. Głównymi elementami prasy są: rama, czujniki pomiarowe, siłownik oraz zespół sterowniczy. Prasę wykonujemy w dwóch wariantach z zabudową w fundamencie i jako konstrukcję wolnostojącą. Może być wykonana w wersjach: z odczytem cyfrowym lub z komputerową rejestracją pomiaru i wydrukiem kart pomiarowych (jak na rys.). Prasa umożliwia pomiar parametrów zderzaków zgodnie z ich kartami pomiarowymi będącymi w użytku PKP. POWRÓT DO SPISU TREŚCI

18 18 z Prasa do badań resorów piórowych i sprężyn. Prasa przeznaczona jest do badań statycznych resorów piórowych i sprężyn wszystkich typów. Wyposażona jest w tensometryczny czujnik siły nacisku oraz opcjonalnie w elektroniczny czujnik przemieszczenia tłoczyska oraz komputerową rejestrację wykonywanych pomiarów (jak na rys). Prasa umożliwia pomiar elementów zgodnie z ich kartami pomiarowymi będącymi w użytku PKP. POWRÓT DO SPISU TREŚCI

19 19 z Urządzenie do prób statycznych i dynamicznych urządzeń cięgłowych. Urządzenie umożliwia badania statyczne na rozciąganie takich elementów jak: sprzęgi śrubowe, haki cięgłowe i cięgła widłowe. Dodatkowo urządzenie wyposażone w układ hydrauliczny i system sterowania, umożliwiający dynamiczne badanie amortyzatorów gumowych urządzeń pociągowych wraz z komputerową rejestracją wyników pomiarowych. Urządzenie umożliwia badanie elementów kolejowych zgodnie z normami PN - K :1999 i PN-89/K oraz z kartami pomiarowymi mającymi zastosowanie na kolei. Badania dynamiczne umożliwiają uzyskanie z pomiarów następujących wielkości: maksymalnej siły tłumienia, uzyskiwanej przy zadanym skoku roboczym energii przejętej przez urządzenie pociągowe We [kj] energii pochłanianej przez urządzenie pociągowe Wa [kj]

20 20 z Uniwersalna prasa do sprawdzania szczelności zaworów gazowych pod wysokim ciśnieniem oraz do sprawdzania sprężyn i zderzaków. Prasa powyższa jest pomocniczą prasą technologiczną, ułatwiającą prace remontowe, przeznaczoną do sprawdzania szczelności zaworów po wysokim ciśnieniem, oraz po odpowiedniej modyfikacji do badania zderzaków i sprężyn. Modyfikację taką wykonujemy na zamówienie klienta. Zastosowanie prasy przyspiesza prace, poprzez umożliwienie sprawdzenia szczelności zaworów bez ich montażu tłoczyska pełnią rolę uszczelniającą. Prasa posiada dwa stoły robocze dla tłoczyska małego i dużego. Zmiana wykorzystywanego tłoczyska odbywa się przez obrót całej konstrukcji (obrót automatyczny poprzez wbudowany siłownik) z kątem obrotu do 120. Dzięki konstrukcji obrotowej możliwe jest również ładowanie zderzaków do badanie suwnicą, bez dodatkowego oprzyrządowania. Konstrukcja ramowa z blokadami zapewnia utrzymanie odpowiedniej sztywności podczas obciążania bez konieczności wykonywania fundamentu pod prasę (mocowanie wyłącznie za pomocą kotew). Maksymalny nacisk tłoczysk: duże 100 ton; małe 10 ton

21 21 z URZĄDZENIA DO DIAGNOSTYKI UKŁADÓW HAMULCOWYCH (OERLIKON, KNORR, SAB) 5.1. Stanowisko do badania zaworów rozrządczych typu Oerlikon i Knorr. Stanowisko przeznaczone jest do sprawdzania działania zaworów rozrządczych Oerlikona wszystkich typów oraz zaworów Knorr. Istnieje możliwość zakupu urządzenia w zmodernizowanej wersji z elektronicznym pomiarem wszystkich niezbędnych parametrów, co pozwala na drukowanie kart pomiarowych z zadanymi parametrami. Stanowisko daje możliwość pomiaru elementów, przy uwzględnieniu wszystkich wielkości mierzonych zawartych w kartach pomiarowych będących w użytku PKP. POWRÓT DO SPISU TREŚCI

22 22 z Stanowisko do demontażu i montażu nastawiaczy klocków DRV SAB. Urządzenie przeznaczone jest do regeneracji samoczynnego nastawiacza skoku tłoka SAB. Urządzenie umożliwia demontaż SAB-a z jednoczesną wymianą każdej zużytej lub uszkodzonej części oraz ponowny montaż. Urządzenie składa się ze stołu, układu dźwigni, uchwytów mocujących i zaworów sterujących. Urządzenie wymaga zasilania sprężonym powietrzem o ciśnieniu około 0,5 MPa. POWRÓT DO SPISU TREŚCI

23 23 z Stanowisko do badania nastawiaczy klocków DRV SAB. Urządzenie przeznaczone jest do sprawdzania wielkości skoku i niezawodności działania nastawiaczy klocka hamulcowego typu SAB/DRV. Stanowisko umożliwia pomiar elementów zgodnie z ich kartami pomiarowymi będącymi w użytku PKP. POWRÓT DO SPISU TREŚCI

24 24 z Urządzenie do prób hamulca na wagonie lub w zespole wagonów. Urządzenie przeznaczone jest do przeprowadzania prób hamulca zespolonego w wagonach. W skład urządzenia wchodzą: stojak, zawór maszynisty H14 K1 typu Oerlikon, zbiornik wyrównawczy, manometry, przyłącze do węży zakończone główkami sprzęgu oraz kurek odcinający. Urządzenie posiada zestaw manometrów wskazujących następujące ciśnienia: przewodu głównego, zasilania, zbiornika sterującego, zbiornika pomocniczego i cylindra hamulcowego. Pneumatyczne szerokie opony zapewniają pełną mobilność urządzenia, nawet przy przejazdach przez torowisko. POWRÓT DO SPISU TREŚCI

25 25 z Urządzenie do naprawy węży sprzęgów hamulcowych. Urządzenie przeznaczone jest do wymiany węży sprzęgów hamulcowych z korpusów i główek sprzęgów hamulcowych. Pozwala znacznie usprawnić i skrócić czas naprawy. Stanowisko zasilane jest pneumatycznie z zewnętrznej instalacji zewnętrznej klienta. POWRÓT DO SPISU TREŚCI

26 26 z Stanowisko do prób szczelności sprzęgów hamulcowych. Stanowisko służy do wykonywania prób szczelności sprzęgów hamulcowych po wymianie węży gumowych. Zbudowane jest z materiałów nierdzewnych odpornych na działanie korozji oraz wyposażone w przyrządy kontrolno-pomiarowe ciśnienia zasilającego urządzenie. Jednocześnie można dokonać próby szczelności czterech sprzęgów hamulcowych. Max ciśnienie robocze 13 MPa. POWRÓT DO SPISU TREŚCI

27 27 z PRZYRZĄDY POMIAROWE ZESTAWÓW KOŁOWYCH Suwmiarka do pomiaru zarysu profilu zestawu kołowego. Suwmiarka powyższa przeznaczona jest do pomiarów zarysu zewnętrznego profilu obręczy i kół bezobręczowych zestawów kołowych. Przyrządem tym można zmierzyć następujące wielkości: - wysokości obrzeża Ow, - grubości obrzeża Og, - wymiaru qr, - grubości obręczy O (opcja na życzenie klienta) Suwmiarka jest przyrządem noniuszowym wykonanym ze stali nierdzewnej. DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI.

28 28 z Przyrząd do pomiaru średnicy okręgu tocznego zestawów kołowych. Przyrząd jest przeznaczony do pomiaru średnicy okręgu tocznego kół zestawów kołowych wagonów towarowych i osobowych z dokładnością 0,1mm. Wykonywany jest w trzech podstawowych zakresach pomiarowych: 1. zakres mm 2. zakres mm 3. zakres mm 6.3. Przyrząd do pomiaru rozstawu kół zestawów kołowych. Przyrząd jest przeznaczony do pomiaru rozstawu płaszczyzn wewnętrznych kół zestawu kołowego - wymiar Az, Az. Jest przyrządem noniuszowym i umożliwia pomiar z dokładnością do 0,1mm. Wykonany jest ze stali konstrukcyjnej zabezpieczonej farbą przed korozją. Na życzenie klienta jesteśmy w stanie wyposażyć przyrząd w czujnik zegarowy mechaniczny lub elektroniczny.

29 29 z Przyrząd do pomiaru grubości obręczy lub wieńca koła monoblokowego. Przyrząd do pomiaru grubości obręczy stosowany jest przy wybieraniu oraz kompletowaniu zestawów pod wagony, gdy mamy do dyspozycji znaczną ilość zestawów i zależy nam na szybkim pomiarze grubości obręczy. Przyrząd wykonywany jest w dwóch wersjach: 1. Do pomiaru grubości obręczy: zakres 30 80mm 2. Do pomiaru grubości wieńca koła monoblokowego: zakres 25 50mm 6.5. Przyrząd do pomiaru płaskich miejsc i nalepów na okręgu tocznym zestawu kołowego. Przyrząd jest przeznaczony do pomiaru płaskich miejsc i nalepów na okręgu tocznym zestawu kołowego. Pomiar wykonywany jest za pomocą czujnika zegarowego z dokładnością do 0,01mm. Na życzenie klienta wyposażamy przyrząd w czujnik zegarowy elektroniczny. POWRÓT DO SPISU TREŚCI

30 30 z Uniwersalny przyrząd do pomiaru wymiaru C-C w zestawach kołowych wagonowych. Uniwersalny przyrząd do pomiaru wymiaru C-C' służy do sprawdzenia prawidłowości symetrycznego osadzenia kół na osi. Przyrządem możemy dokonać pomiaru różnicy w przesunięciu kół na osi względem następujących baz: przedpiaścia (wg zaleceń DTSU) płaszczyzny prostopadłej czopa (od czoła osi) położenia krawędzi pierścienia łożyskowego NJ (pomiar wstępny bez konieczności demontażu pierścieni wewnętrznych łożysk ) Przyrząd ten dostarczany jest z czujnikiem zegarowym lub elektronicznym z możliwością wyzerowania wskazań i porównania symetrii z dokładnością do 0,01 [mm]. DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI.

31 31 z Sprawdzian i przeciwsprawdzian roboczy profilu 28 UIC. Sprawdzian roboczy przeznaczony jest do sprawdzania zarysów zewnętrznych obręczy i kół bezobręczowych wg PN - 92/K Zużycie sprawdzianu kontrolnego można skontrolować przeciwsprawdzianem, który sprzedawany jest w komplecie lub oddzielnie. Na życzenie klienta wykonujemy szablony 32 UIC i 30 UIC Sprawdzian graniczny wymiaru qr. Zastosowanie sprawdzianu pozwala na proste i bezpośrednie sprawdzenie wymiaru granicznego qr pochylenia obrzeża zarysu zewnętrznego - tzw. stromość. Wymiar graniczny qr 6,5 mm

32 32 z Przyrząd do pomiaru rozstawu kół bosych Przyrząd jest przeznaczony do pomiaru rozstawu kół bosych po demontażu obręczy. W standardowej wersji zakres pomiarowy uwzględnia pomiar zestawów normalnotorowych oraz na szeroki tor (1520mm) i umożliwia pomiar z dokładnością do 0,1mm. Wykonany jest ze stali konstrukcyjnej zabezpieczonej farbą przed korozją. Na życzenie klienta jesteśmy w stanie wyposażyć przyrząd w czujnik zegarowy mechaniczny lub elektroniczny Przyrząd do pomiaru średnicy kół monoblokowych. Przyrząd powyższy umożliwia przeprowadzenie pomiarów średnicy okręgu tocznego nowych lub zdemontowanych kół monoblokowych w wybranych punktach pomiarowych. Jest przyrządem noniuszowym z dokładnością do 0,1 mm. pozwalającym na przeprowadzenie pomiarów

33 33 z POZOSTAŁE PRZYRZĄDY POMIAROWE ZWIĄZANE Z NAPRAWĄ TABORU KOLEJOWEGO Przyrząd do pomiaru zużycia tarczy zderzaka. Przyrząd jest przeznaczony do pomiaru zużycia tarcz zderzakowych wypukłych o promieniu krzywizny R = 1500 mm. Uniwersalny charakter konstrukcji powoduje, że znajduje on zastosowanie do pomiarów zużycia tarcz: okrągłych, ściętych, prostokątnych 7.2. Przyrząd do pomiaru resorów. Skala przyrządu Przyrząd służy do pomiaru strzałki ugięcia resoru oraz sprawdzenia poprawności położenia i osadzenia opaski resorowej.

34 34 z Przyrząd do pomiaru wysokości zderzaka od główki szyny. Przyrząd pomiarowy ten służy do pomiaru i kontroli wysokości zderzaka od główki szyny. Wyposażony jest w libelkę poziomującą część ruchomą, przez co wyeliminowane są błędy wywołane przez znaczny odchył przyrządu od pionu. Zakres pomiarowy: mm 7.4. Przyrząd do pomiaru rozstawu zderzaków na wagonie. Przyrząd pomiarowy służy do pomiaru rozstawu zderzaków na wagonie. Zakres pomiarowy: mm DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI.

35 35 z Sprawdzian różnicowy zużycia pałąka sprzęgu śrubowego. Sprawdzian służy do pomiaru zużycia pałąka sprzęgu śrubowego na podstawie porównania z maksymalnymi granicznymi wartościami jakie przewidują przepisy Sprawdzian różnicowy zużycia haka cięgłowego. Sprawdzian służy do pomiaru zużycia haka cięgłowego na podstawie porównania z maksymalnymi granicznymi wartościami jakie przewidują przepisy. POWRÓT DO SPISU TREŚCI

36 36 z Sprawdziany tłoczkowe łożysk tocznych. Sprawdziany tłoczkowe przeznaczone są do kontroli łożysk tocznych w dwóch wymiarach: Sprawdzian tłoczkowy łożysk tocznych NJ 120x240 i NJP 120x240 Sprawdzian tłoczkowy łożysk tocznych NJ 130x240 i NJP 130x240 Oferowane sprawdziany umożliwiają kwalifikacje łożysk tocznych w trzech grupach wymiarowych zgodnie z WT-2 cz. 3b Suwmiarka do pomiaru kamieni resorowych. Konstrukcja powyższej suwmiarki jest zmodyfikowana w przeprowadzenia pomiarów maksymalnego zużycia kamieni resorowych. celu ułatwienia

37 37 z Manometr rewidencki. Manometr rewidencki służy do szybkiego wykonania pomiarów ciśnienia układów hamulcowych wagonów. Jego konstrukcja zapewnia łatwe do uzyskania szczelne połączenie pomiędzy manometrem a badanym układem Przyrząd do pomiaru wysokości elektromagnesów SHP w lokomotywie. Przyrząd powyższy służy do określenia wysokości i położenia elektromagnesów SHP zabudowanych na lokomotywie, względem główki szyny. POWRÓT DO SPISU TREŚCI

38 38 z PODPORY POD PUDŁA WAGONOWE, PODESTY SPAWALNICZE, WÓZKI TECHNOLOGICZNE Podpory technologiczne pod pudło wagonu. Podpory służą do posadowienia pudła wagonowego podczas prac naprawczych. Posiadają regulację rozstawu szerokości w szerokim zakresie. Dodatkowo podpory wyposażone są w uchwyty transportowe w celu łatwego ich przemieszczania np. za pomocą suwnicy. Zastosowanie regulowanej stopy eliminuje problemy wynikające z nierówności posadzki na której podpory będą wykorzystywane. POWRÓT DO SPISU TREŚCI

39 39 z Podesty spawalnicze. Podesty technologiczne służą do prac ślusarskich i spawalniczych wewnątrz wagonu. Montuje się je bezpośrednio na zsypie. Zwarta i lekka konstrukcja zbudowana ze składanych elementów umożliwia zamontowanie pomostów na wagonie przez dwie osoby. Podesty posiadają dodatkową barierkę ochronną zabezpieczającą pracownika przed upadkiem do tyłu. Zastosowanie podestów znacznie poprawia bezpieczeństwo, ergonomię i wydajność prac naprawczych. Z uwagi na różnice w konstrukcjach wagonów, oferujemy podesty dedykowane dla konkretnych ich typów. Obecnie w naszej ofercie znajdują się podesty dla następujących typów wagonów : 24Ve, 410V, WAP i F4.

40 40 z WÓZKI TECHNOLOGICZNE Wózki remontowe pod pudła lokomotyw. Powyższy wózek jest wyposażeniem pomocniczym dla prac naprawczych lokomotyw. Jego zadaniem jest zastąpienie wózków i zestawów kołowych pod pudłem lokomotywy, na czas ich obróbki i regeneracji. Przyspiesza to pracę poprzez zaangażowanie podnośników tylko na czas podmiany wózków na remontowe i na odwrót, natomiast w pozostałym czasie lokomotywa może być przetaczana po szynach na dowolne gniazdo technologiczne. Na życzenie klienta wykonujemy wózki przystosowane do prac naprawczych wagonów.

41 41 z Wózki transportowe. Wózki transportowe są uniwersalnymi wózkami technologicznymi, mogącymi służyć do przewozu materiałów i podzespołów (np. maźnic) na terenie zakładu produkcyjnego. Solidna konstrukcja oraz wysoka jakość wykonania, powodują że są one niezastąpionym środkiem transportu bliskiego, który powinien znaleźć się w każdym zakładzie produkcyjnym. Dodatkowo oferujemy dostosowanie wózków do specjalnych wymagań klienta odnośnie przewożonych materiałów i/lub podłoża, po którym maja się poruszać. POWRÓT DO SPISU TREŚCI

42 42 z Wózki pomiarowe pod pudła wagonowe. Wózki pomiarowe umożliwiają przeprowadzenie weryfikacji wymiarów geometrycznych pudeł wagonowych. Po uniesieniu pudła, jego wózki są przetaczane na inne stanowiska technologiczne, natomiast samo pudło stawia się na ww. wózkach. Dzięki systemowi ustawnych podpór umożliwione jest wypoziomowanie pudła wagonowego i przygotowanie go do procesów pomiarowych. Na tak przygotowanym pudle można przeprowadzić, np. za pomocą przyrządów laserowych, dokładne pomiary geometrii.

43 43 z Wózki transportowe do przewozu resorów. Wózek technologiczny służy do przewozu resorów piórowych. Wyposażony jest w dźwignię zapadkową z automatyczną blokadą w dowolnym położeniu rączki. Dzięki szerokim i dużym oponom zapewnia stabilność przewożonych resorów oraz dobrze spisuje się w nierównym terenie. POWRÓT DO SPISU TREŚCI

44 44 z Wózki transportowe do montażu i demontażu zderzaków na wagonie. Wózek przeznaczony jest do montażu i demontażu zderzaków na wagonie. Małe wymiary wózka pozwalają na wygodne manewrowanie podczas prac naprawczych przy wagonie a szerokie opony zapewniają stabilność i bezpieczeństwo użytkowników. Wózek wyposażony jest w dźwignię zapewniającą w dowolnym położeniu rączki. POWRÓT DO SPISU TREŚCI automatyczną blokadą

45 45 z Wózki transportowe do przewozu zderzaków. Wózek technologiczny służy do przewozu zderzaków. Wyposażony jest w dźwignię zapadkową z automatyczną blokadą w dowolnym położeniu rączki. Dzięki szerokim i dużym oponom zapewnia stabilność przewożonych zderzaków oraz dobrze spisuje się w nierównym terenie. POWRÓT DO SPISU TREŚCI

46 46 z INNE KONSTRUKCJE STALOWE I URZĄDZENIA WYKONYWANE PRZEZ NASZĄ FIRMĘ Chwytak do zestawów kołowych. Chwytak służy do podnoszenia i przemieszczania zestawów kołowych we współpracy z urządzeniami dźwigowymi. Sposób mocowania zestawu eliminuje ryzyko uszkodzenia mechanicznego osi zestawu kołowego. Maksymalne obciążenie chwytaka to 1,5 tony. POWRÓT DO SPISU TREŚCI

47 47 z Osie wzorcowe do badań defektoskopowych. Wykonujemy osie wzorcowe przeznaczone do badań defektoskopowych. Oferujemy następujące rodzaje wzorców: Typ A/120x179/185 Typ B/120x179/185 Typ A/130x217/185 Typ B/130x191/200 Dodatkowo oferujemy osie w wersji drążonej z otworem oraz osie według specyficznych potrzeb klientów Obrotnik rolkowy zbiorników wielkogabarytowych. Obrotnik powyższy jest urządzeniem pomocniczym dla procesów spawania wielkogabarytowych zbiorników np. cystern. Napęd elektryczny rolek znacznie ułatwia operowanie zbiornikami, przez co procesy naprawy/wykonania zostaje ułatwiony i przyspieszony. Standardowy zakres średnic objętych przez ww. obrotnik: od 2600 do 3000 mm, przy czym wykonujemy także obrotniki wg potrzeb klientów.

48 z 54 Obrotnik zestawów kołowych. Obrotnik przeznaczony jest do pracy w ciągu transportowym linii technologicznych produkcji i regeneracji zestawów kołowych oraz do zabudowy w miejscach, w których wymagana jest zmiana kierunku drogi transportowej. Zadaniem obrotnika jest przyjęcie i zatrzymanie zestawu toczącego się po torze, skierowanie przez obrót na odpowiednią drogę i ponowne wprowadzenie go w ruch (poprzez nadanie odpowiedniej prędkości zapewniającej swobodne toczenie się zestawu do następnego stanowiska technologicznego lub innego urządzenia transportowego). W przypadku zainteresowania szczegółami technicznymi powyższego urządzenia, udostępnimy Państwu szczegółową kartę wyrobu. POWRÓT DO SPISU TREŚCI

49 49 z Obrotnik wózków wagonowych. Obrotnik jest konstrukcją bliźniaczą do powyższego obrotnika zestawów kołowych (pkt. 9.4 niniejszego katalogu), jednak ze względu na większe gabaryty znajduje zastosowanie dla całych wózków. Z tego względu znajduje zastosowanie w ciągach transportowych związanych z procesem napraw wózków. Znacząco upraszcza proces poprzez eliminację udziału urządzeń dźwignicowych wózki mogą być przetaczane po prostopadłych torach aż do miejsca docelowego. Obrót wózka może być realizowany ręcznie lub mechanicznie zależnie od wymagań klienta. W przypadku zainteresowania szczegółami technicznymi powyższego urządzenia, udostępnimy Państwu szczegółową ofertę. POWRÓT DO SPISU TREŚCI

50 50 z Podnośnik z obrotnikiem do badań defektoskopowych. Stanowisko składa się z zespołu rolek napędowych wprawiających zestaw kołowy w ruch obrotowy w celu przeprowadzenia badań ultradźwiękowych. Dodatkowo urządzenie może być wyposażone w obrotnik zestawu kołowego, który po badaniach ultradźwiękowych skieruje zestaw do dalszego procesu obróbkowego. Szczegółowa oferta dotycząca w/w stanowiska zostanie przedstawiona po ustaleniu niezbędnych informacji projektowych dotyczących zabudowy i wymagań klienta. POWRÓT DO SPISU TREŚCI

51 51 z Myjnia wózków wagonowych. Myjnia wózków wagonowych jest lekką konstrukcją z płyt warstwowych, mającą za zadanie wydzielić odpowiednie miejsce dla procesu ręcznego mycia wózków wagonowych (np. za pomocą myjki ciśnieniowej). Wszelkie zanieczyszczenia są izolowane od pozostałego obszaru hali produkcyjnej zwiększając estetykę miejsca pracy a zarazem ułatwiając proces mycia. Myjnia jest przejezdna, posiada dwie automatyczne bramy i przeznaczona jest do zabudowy nad kanałem rewizyjnym, w ciągu technologicznym procesu remontowego. Skropliny są wyłapywane przez wykraplacz i usuwane z myjni kanałem. Odpowiednie warunki BHP zapewnia w postaci odciągów oraz oświetlenie. w komorze wymuszony obieg powietrza

52 52 z Ramy szablonów do produkcji i montażu wagonów. Oferujemy wykonanie ram szablonów umożliwiających prawidłowy montaż wagonów w toku ich produkcji. Stosowane rozwiązania pozwalają na ustalenie w odpowiednich pozycjach części składanego wagonu i pewne i skrócenie procesów spawalniczych. zamocowanie, a przez to ułatwienie

53 53 z Czyszczarka do zestawów kołowych. Czyszczarka do zestawów kołowych jest urządzeniem technologicznym, dzięki któremu uzyskujemy możliwość dokładnego, szybkiego i łatwego oczyszczenia osi i powierzchni bocznych zestawów kołowych podczas przeprowadzania prac remontowych. Oczyszczony w urządzeniu zestaw kołowy jest w pełni przygotowany do badań magnetyczno-proszkowych i ultradźwiękowych. W torze pod czyszczarką zamontowany jest obrotnik zestawów. Napęd szczotek czyszczących zapewniają silniki elektryczne, natomiast posuw boczny realizowany jest przy pomocy siłowników hydraulicznych. Stanowisko może być zamontowane zarówno jako przelotowe, jak i w wydzielonym gnieździe technologicznym czyszczenia. Urządzenie to zabudowane zostaje na ramie stalowej nad torem, w toku procesu technologicznego naprawy zestawów. Stanowisko może być zamontowane zarówno jako przejezdne, jak i w wydzielonym gnieździe technologicznym czyszczenia.

54 54 z PODSUMOWANIE I OFERTA DODATKOWA. Przedstawiona powyżej oferta stanowi tylko najczęściej zamawiane i produkowane przez nas maszyny i urządzenia stosowane przy pracach remontowych w kolejnictwie. Nasza firma wykonała również wiele innych projektów, które z powodzeniem cieszą się funkcjonalnością i są użytkowane do dnia dzisiejszego, dlatego w przypadku zapotrzebowania na nietypowe maszyny i urządzenia prosimy o zgłoszenie takiego zapotrzebowania. Bazując na naszym wieloletnim doświadczeniu możemy zaoferować rozwiązania zmodyfikowane, a także nowe wg potrzeb klienta. Zajmujemy się produkcją jednostkową oraz wieloseryjną. Stale poszerzamy naszą ofertę, reagując na zapotrzebowanie rynku kolejowego. Wykonaliśmy dodatkowo m.in. następujące projekty: 1. Wykonanie i montaż przeciągarki wagonów 2. Wykonanie prasy do stłaczania i wprasowywania tarcz w zestawach kołowych DO WSZYSTKICH PRODUKOWANYCH PRZYRZĄDÓW POMIAROWYCH DOŁĄCZAMY ŚWIADECTWA LEGALIZACJI. Jeśli mają Państwo jakieś pytania, służymy fachowym doradztwem i wiedzą na tematy kolejowe i nie tylko. ZAPRASZAMY DO WSPÓŁPRACY!!! POWRÓT DO SPISU TREŚCI
