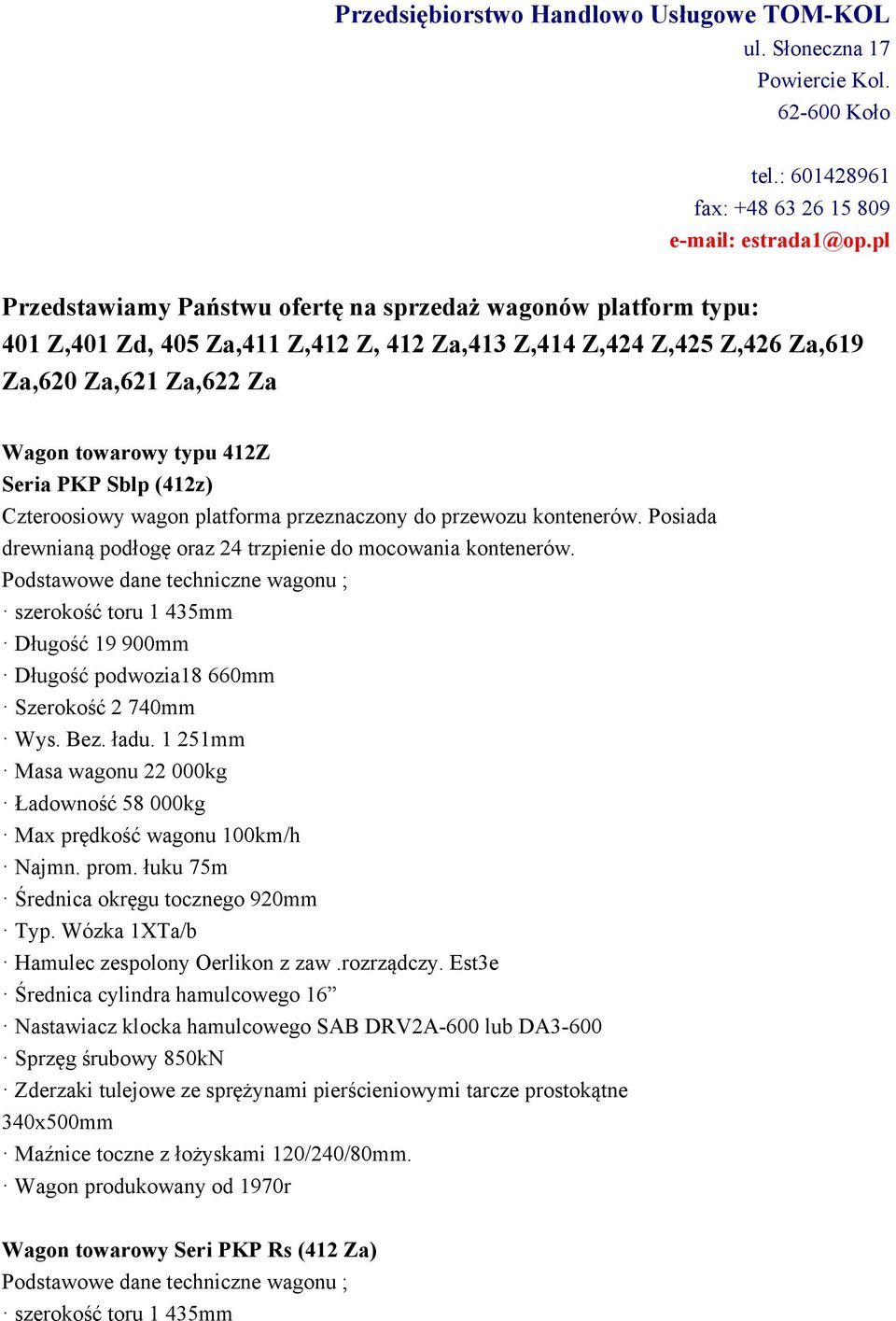

1 Przedsiębiorstwo Handlowo Usługowe TOM-KOL ul. Słoneczna 17 Powiercie Kol Koło tel.: fax: Przedstawiamy Państwu ofertę na sprzedaż wagonów platform typu: 401 Z,401 Zd, 405 Za,411 Z,412 Z, 412 Za,413 Z,414 Z,424 Z,425 Z,426 Za,619 Za,620 Za,621 Za,622 Za Wagon towarowy typu 412Z Seria PKP Sblp (412z) Czteroosiowy wagon platforma przeznaczony do przewozu kontenerów. Posiada drewnianą podłogę oraz 24 trzpienie do mocowania kontenerów. Podstawowe dane techniczne wagonu ; szerokość toru 1 435mm Długość mm Długość podwozia18 660mm Szerokość 2 740mm Wys. Bez. ładu mm Masa wagonu kg Ładowność kg Max prędkość wagonu 100km/h Najmn. prom. łuku 75m Średnica okręgu tocznego 920mm Typ. Wózka 1XTa/b Hamulec zespolony Oerlikon z zaw.rozrządczy. Est3e Średnica cylindra hamulcowego 16 Nastawiacz klocka hamulcowego SAB DRV2A-600 lub DA3-600 Zderzaki tulejowe ze sprężynami pierścieniowymi tarcze prostokątne 340x500mm Maźnice toczne z łożyskami 120/240/80mm. Wagon produkowany od 1970r Wagon towarowy Seri PKP Rs (412 Za) Podstawowe dane techniczne wagonu ; szerokość toru 1 435mm

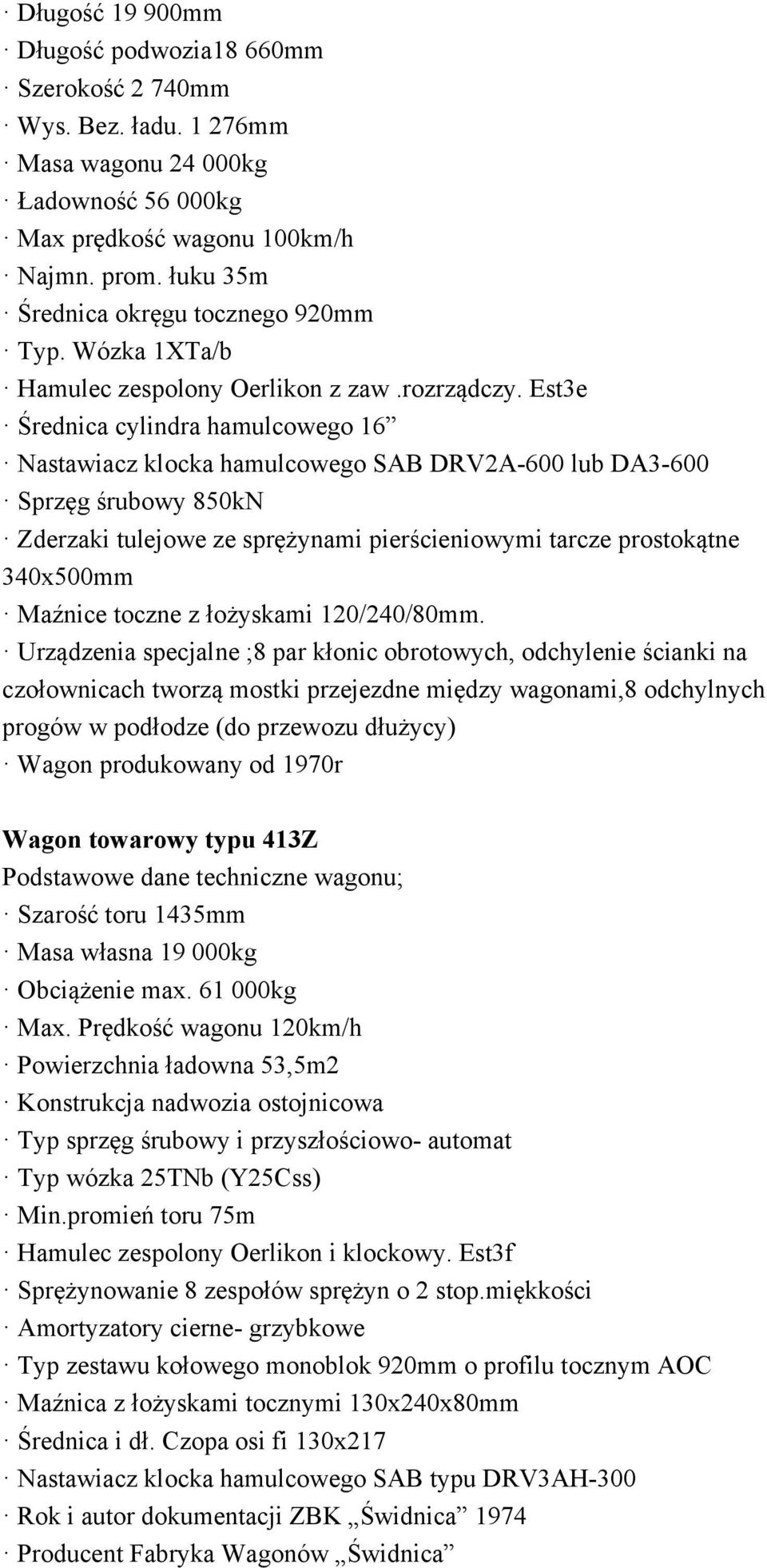

2 Długość mm Długość podwozia18 660mm Szerokość 2 740mm Wys. Bez. ładu mm Masa wagonu kg Ładowność kg Max prędkość wagonu 100km/h Najmn. prom. łuku 35m Średnica okręgu tocznego 920mm Typ. Wózka 1XTa/b Hamulec zespolony Oerlikon z zaw.rozrządczy. Est3e Średnica cylindra hamulcowego 16 Nastawiacz klocka hamulcowego SAB DRV2A-600 lub DA3-600 Zderzaki tulejowe ze sprężynami pierścieniowymi tarcze prostokątne 340x500mm Maźnice toczne z łożyskami 120/240/80mm. Urządzenia specjalne ;8 par kłonic obrotowych, odchylenie ścianki na czołownicach tworzą mostki przejezdne między wagonami,8 odchylnych progów w podłodze (do przewozu dłużycy) Wagon produkowany od 1970r Wagon towarowy typu 413Z Podstawowe dane techniczne wagonu; Szarość toru 1435mm Masa własna kg Obciążenie max kg Max. Prędkość wagonu 120km/h Powierzchnia ładowna 53,5m2 Konstrukcja nadwozia ostojnicowa Typ sprzęg śrubowy i przyszłościowo- automat Typ wózka 25TNb (Y25Css) Min.promień toru 75m Hamulec zespolony Oerlikon i klockowy. Est3f Sprężynowanie 8 zespołów sprężyn o 2 stop.miękkości Amortyzatory cierne- grzybkowe Typ zestawu kołowego monoblok 920mm o profilu tocznym AOC Maźnica z łożyskami tocznymi 130x240x80mm Średnica i dł. Czopa osi fi 130x217 Nastawiacz klocka hamulcowego SAB typu DRV3AH-300 Rok i autor dokumentacji ZBK Świdnica 1974 Producent Fabryka Wagonów Świdnica

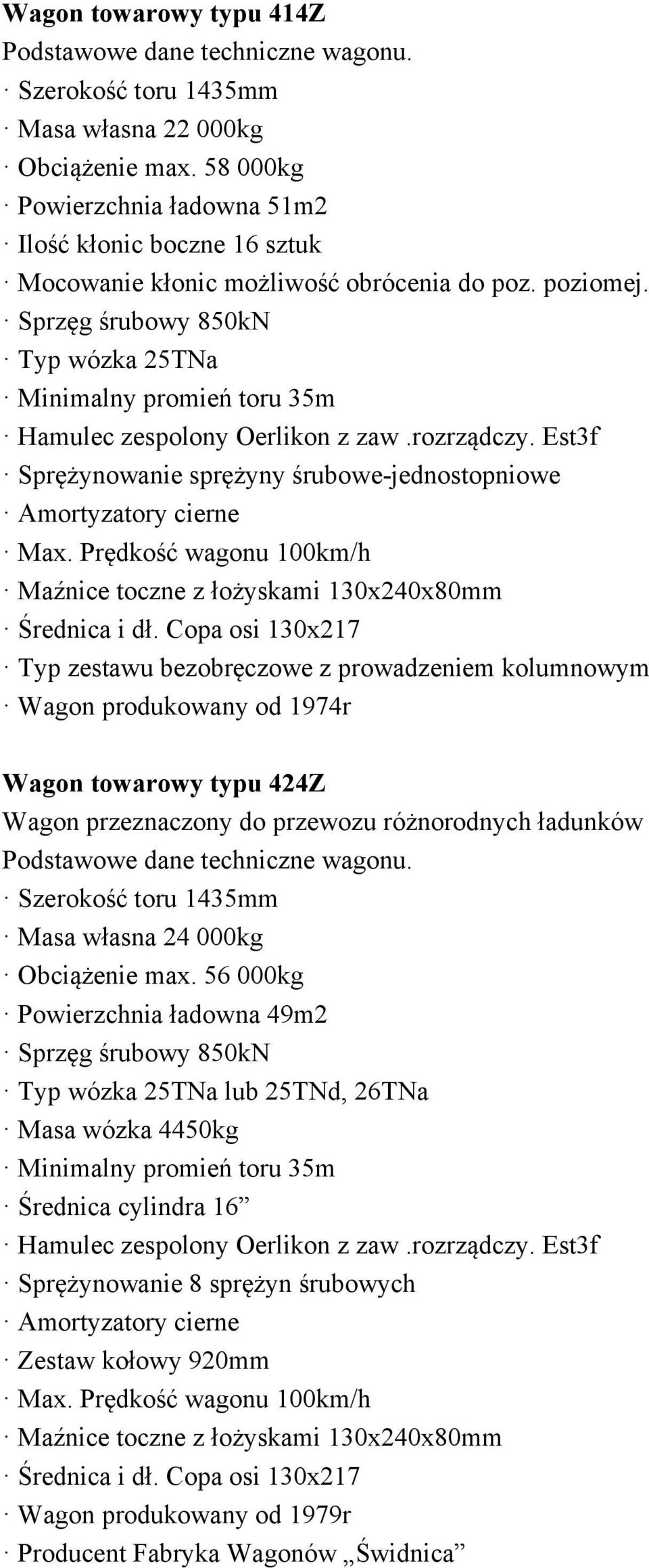

3 Wagon towarowy typu 414Z Podstawowe dane techniczne wagonu. Masa własna kg Obciążenie max kg Powierzchnia ładowna 51m2 Ilość kłonic boczne 16 sztuk Mocowanie kłonic możliwość obrócenia do poz. poziomej. Typ wózka 25TNa Minimalny promień toru 35m Hamulec zespolony Oerlikon z zaw.rozrządczy. Est3f Sprężynowanie sprężyny śrubowe-jednostopniowe Amortyzatory cierne Max. Prędkość wagonu 100km/h Maźnice toczne z łożyskami 130x240x80mm Średnica i dł. Copa osi 130x217 Typ zestawu bezobręczowe z prowadzeniem kolumnowym Wagon produkowany od 1974r Wagon towarowy typu 424Z Wagon przeznaczony do przewozu różnorodnych ładunków Podstawowe dane techniczne wagonu. Masa własna kg Obciążenie max kg Powierzchnia ładowna 49m2 Typ wózka 25TNa lub 25TNd, 26TNa Masa wózka 4450kg Minimalny promień toru 35m Średnica cylindra 16 Hamulec zespolony Oerlikon z zaw.rozrządczy. Est3f Sprężynowanie 8 sprężyn śrubowych Amortyzatory cierne Zestaw kołowy 920mm Max. Prędkość wagonu 100km/h Maźnice toczne z łożyskami 130x240x80mm Średnica i dł. Copa osi 130x217 Wagon produkowany od 1979r Producent Fabryka Wagonów Świdnica

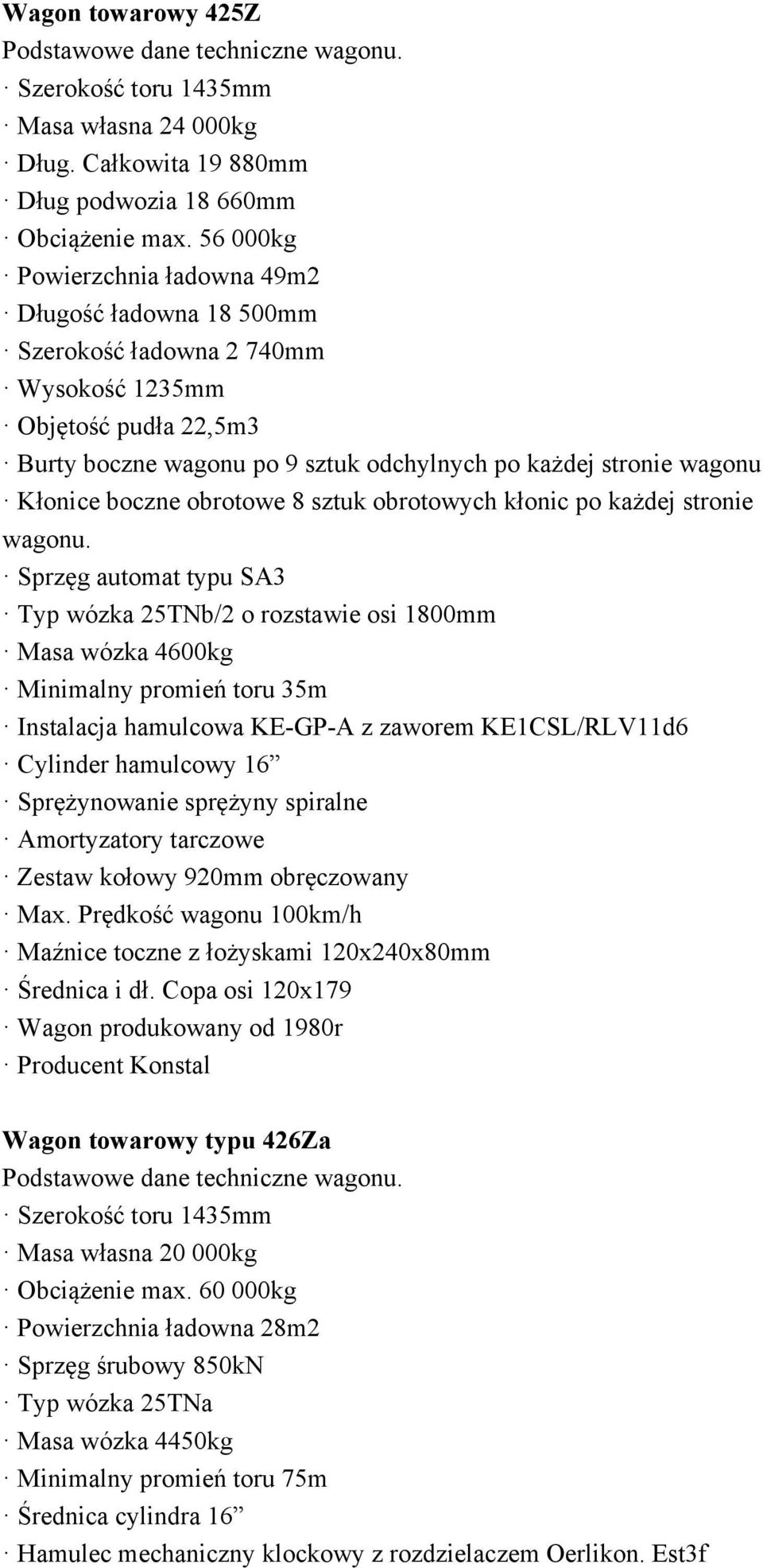

4 Wagon towarowy 425Z Podstawowe dane techniczne wagonu. Masa własna kg Dług. Całkowita mm Dług podwozia mm Obciążenie max kg Powierzchnia ładowna 49m2 Długość ładowna mm Szerokość ładowna 2 740mm Wysokość 1235mm Objętość pudła 22,5m3 Burty boczne wagonu po 9 sztuk odchylnych po każdej stronie wagonu Kłonice boczne obrotowe 8 sztuk obrotowych kłonic po każdej stronie wagonu. Sprzęg automat typu SA3 Typ wózka 25TNb/2 o rozstawie osi 1800mm Masa wózka 4600kg Minimalny promień toru 35m Instalacja hamulcowa KE-GP-A z zaworem KE1CSL/RLV11d6 Cylinder hamulcowy 16 Sprężynowanie sprężyny spiralne Amortyzatory tarczowe Zestaw kołowy 920mm obręczowany Max. Prędkość wagonu 100km/h Maźnice toczne z łożyskami 120x240x80mm Średnica i dł. Copa osi 120x179 Wagon produkowany od 1980r Producent Konstal Wagon towarowy typu 426Za Podstawowe dane techniczne wagonu. Masa własna kg Obciążenie max kg Powierzchnia ładowna 28m2 Typ wózka 25TNa Masa wózka 4450kg Minimalny promień toru 75m Średnica cylindra 16 Hamulec mechaniczny klockowy z rozdzielaczem Oerlikon. Est3f

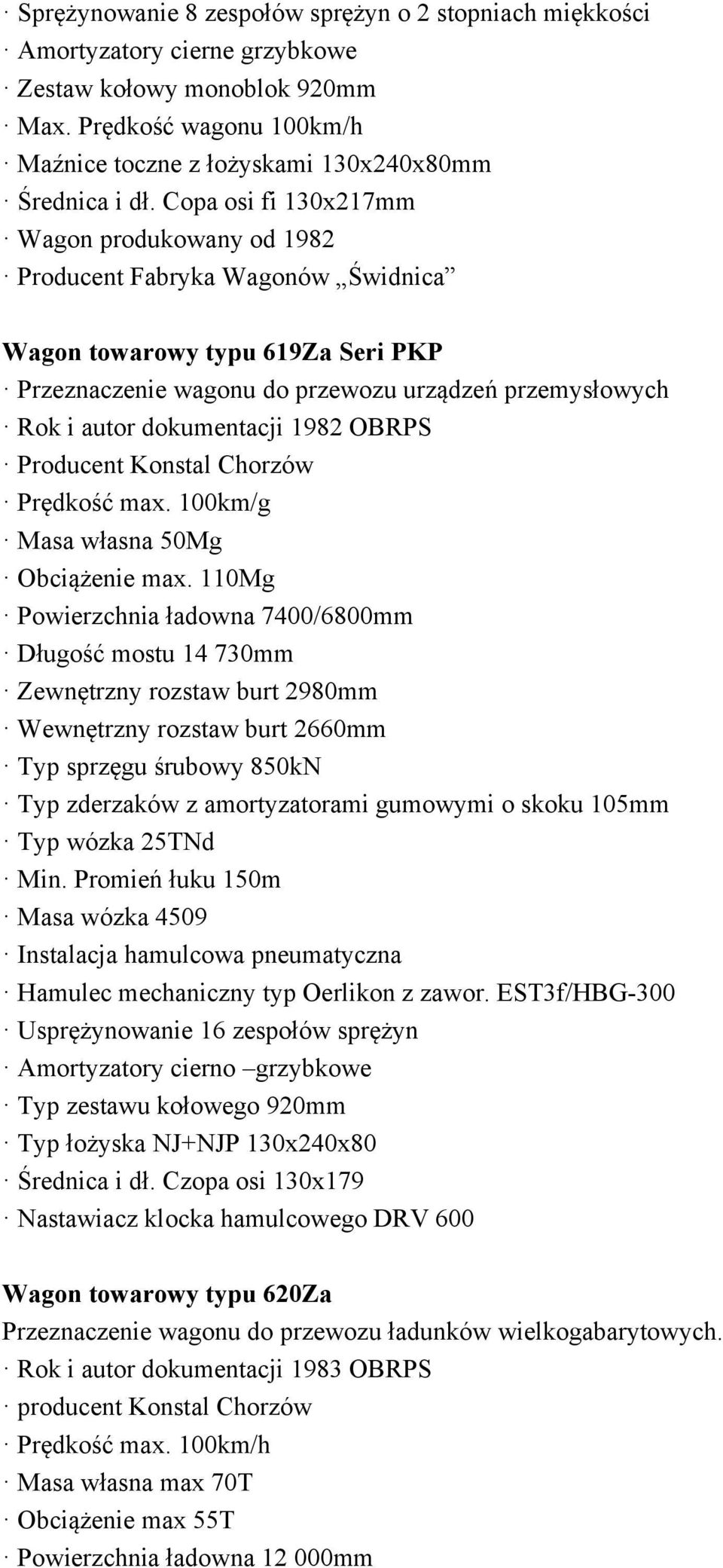

5 Sprężynowanie 8 zespołów sprężyn o 2 stopniach miękkości Amortyzatory cierne grzybkowe Zestaw kołowy monoblok 920mm Max. Prędkość wagonu 100km/h Maźnice toczne z łożyskami 130x240x80mm Średnica i dł. Copa osi fi 130x217mm Wagon produkowany od 1982 Producent Fabryka Wagonów Świdnica Wagon towarowy typu 619Za Seri PKP Przeznaczenie wagonu do przewozu urządzeń przemysłowych Rok i autor dokumentacji 1982 OBRPS Producent Konstal Chorzów Prędkość max. 100km/g Masa własna 50Mg Obciążenie max. 110Mg Powierzchnia ładowna 7400/6800mm Długość mostu mm Zewnętrzny rozstaw burt 2980mm Wewnętrzny rozstaw burt 2660mm Typ sprzęgu śrubowy 850kN Typ zderzaków z amortyzatorami gumowymi o skoku 105mm Typ wózka 25TNd Min. Promień łuku 150m Masa wózka 4509 Instalacja hamulcowa pneumatyczna Hamulec mechaniczny typ Oerlikon z zawor. EST3f/HBG-300 Usprężynowanie 16 zespołów sprężyn Amortyzatory cierno grzybkowe Typ zestawu kołowego 920mm Typ łożyska NJ+NJP 130x240x80 Średnica i dł. Czopa osi 130x179 Nastawiacz klocka hamulcowego DRV 600 Wagon towarowy typu 620Za Przeznaczenie wagonu do przewozu ładunków wielkogabarytowych. Rok i autor dokumentacji 1983 OBRPS producent Konstal Chorzów Prędkość max. 100km/h Masa własna max 70T Obciążenie max 55T Powierzchnia ładowna mm

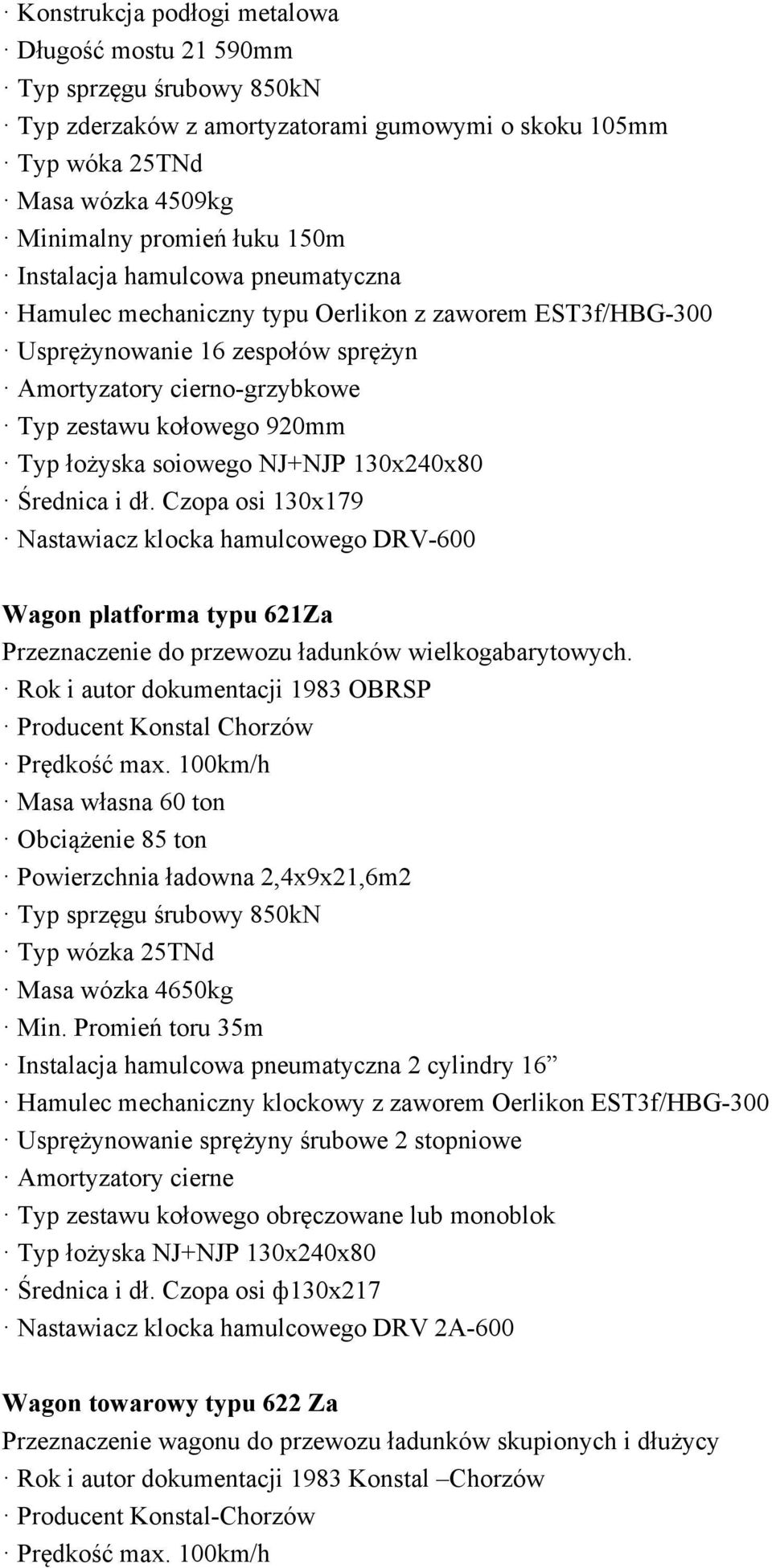

6 Konstrukcja podłogi metalowa Długość mostu mm Typ sprzęgu śrubowy 850kN Typ zderzaków z amortyzatorami gumowymi o skoku 105mm Typ wóka 25TNd Masa wózka 4509kg Minimalny promień łuku 150m Instalacja hamulcowa pneumatyczna Hamulec mechaniczny typu Oerlikon z zaworem EST3f/HBG-300 Usprężynowanie 16 zespołów sprężyn Amortyzatory cierno-grzybkowe Typ zestawu kołowego 920mm Typ łożyska soiowego NJ+NJP 130x240x80 Średnica i dł. Czopa osi 130x179 Nastawiacz klocka hamulcowego DRV-600 Wagon platforma typu 621Za Przeznaczenie do przewozu ładunków wielkogabarytowych. Rok i autor dokumentacji 1983 OBRSP Producent Konstal Chorzów Prędkość max. 100km/h Masa własna 60 ton Obciążenie 85 ton Powierzchnia ładowna 2,4x9x21,6m2 Typ sprzęgu śrubowy 850kN Typ wózka 25TNd Masa wózka 4650kg Min. Promień toru 35m Instalacja hamulcowa pneumatyczna 2 cylindry 16 Hamulec mechaniczny klockowy z zaworem Oerlikon EST3f/HBG-300 Usprężynowanie sprężyny śrubowe 2 stopniowe Amortyzatory cierne Typ zestawu kołowego obręczowane lub monoblok Typ łożyska NJ+NJP 130x240x80 Średnica i dł. Czopa osi ф130x217 Nastawiacz klocka hamulcowego DRV 2A-600 Wagon towarowy typu 622 Za Przeznaczenie wagonu do przewozu ładunków skupionych i dłużycy Rok i autor dokumentacji 1983 Konstal Chorzów Producent Konstal-Chorzów Prędkość max. 100km/h

7 Masa własna 29,6 tony Obciążenie max. 90 tom Typ sprzęgu 415Z Typ wózka 7TNa/1 Wagony platformy serii Uas Wagon typu 411Z przeznaczony jest do przewozu koksu hutniczego w pojemnikach, ma cztery zdejmowane pojemniki o objętości 9m3 każdy, wagony wyposażony jest w urządzenia do mocowania ww. pojemników. Wagon ma hamulec zespolony oraz postojowy, uruchamiany z boku wagonu z poziomu toru. Załadunek: Odbywa się za pomocą urządzeń dźwigowych. Ładunek przenoszony jest na wagon w pojemnikach. Rozładunek: Odbywa się analogicznie. Podstawowe dane techniczne wagonu; Długość ze zderzakami mm Masa wagonu mm Wysokość wagonu 3 228mm Szerokość 2 950mm Długość ładunkowa mm Szarość ładunkowa 2 530mm Pojemność użytkowa 4x9m3 Max prędkość 100km/h Średnica okręgu tocznego 920mm Typ. Wózka 1XTa/b Hamulec zespolony Oerlikon z zaw.rozrz. Est3e Średnica cylindra hamulcowego 16 Nastawiacz klocka hamulcowego SAB 3A Zderzaki tulejowe ze sprężynami pierścieniowymi 42T/75mm tarcze fi 500. Maźnice toczne z łożyskami 120/240/80mm. Wagon produkowany od 1968r Wykonawca konstrukcji Z.B.K ZASTAL Wagon towarowy typu 405Za Seri PKP Lip Przeznaczenie wagonu do przewozu różnych ładunków Rok i autor dokumentacji 1975 OBRS Poznań Producent Konstal Chorzów Prędkość max. 80km/h Masa własna 26,5mg

8 Obciążenie max.43,5mg Powierzchnia ładowna 2,7*16=43,2m2 Typ sprzęgu śrubowy 850kN Typ zderzaków tulejowe -75/560 Typ.wózka 2XTc-typ Diamond Masa wózka 4,646Mg Min. Promień łuku 90m Instalacja hamulcowa pneumatyczna cylinder hamulcowy ф12 Hamulec mechaniczny klockowy, z rozdzielaczem Oerlikon EST3f Usprężynowanie sprężyny śrubowe Amortyzatory cierne Typ zestawu kołowego obręczowany lub monoblok Wagon platforma typu 401 Zd Ciężar własny wagonu 20 ton Ładowność 60 ton Długość wagonu ze zderzakami mm Długość podwozia mm Naj. Szerokość 3100mm Wysokość 2245 z kłonicami Długość ładowna mm Szerokość ładowna 2844 Wysokość ładowna 950mm wysokość słupka od podłogi,400mm wys. Ścianki od podłogi czołowej Powierzchnia ładowna 31m2 Typ wózka 1XTC/B Maźnice toczne z łożyskami ф120x240x80mm Średnica i dł. Czopa osi ф120x179 Średnica zestawu kołowego 920mm Hamulec zespolony Knorr z zaw. Rozrządczym KE1aSL Średnica cylindra hamulcowego 14 Nastawiacz klocka hamulcowego SAB DA2-600 Przeznaczenie wagonu do przewozu dłużycy i pojazdów Specjalność konstrukcji ścianki i słupki odejmowane (10 słupków i 2 ścianki czołowe) Najw. Prędkość wagonu 100km/h Najm. Promień łuku toru 90m Resory 8 piórowe długość 1200mm wg. UIC Zderzaki tulejowe ze sprężynami pierścieniowymi tarcze ф500x340mm Sprzęg śrubowy naw skrośny Wykonawca konstrukcji ZBK Świdnica

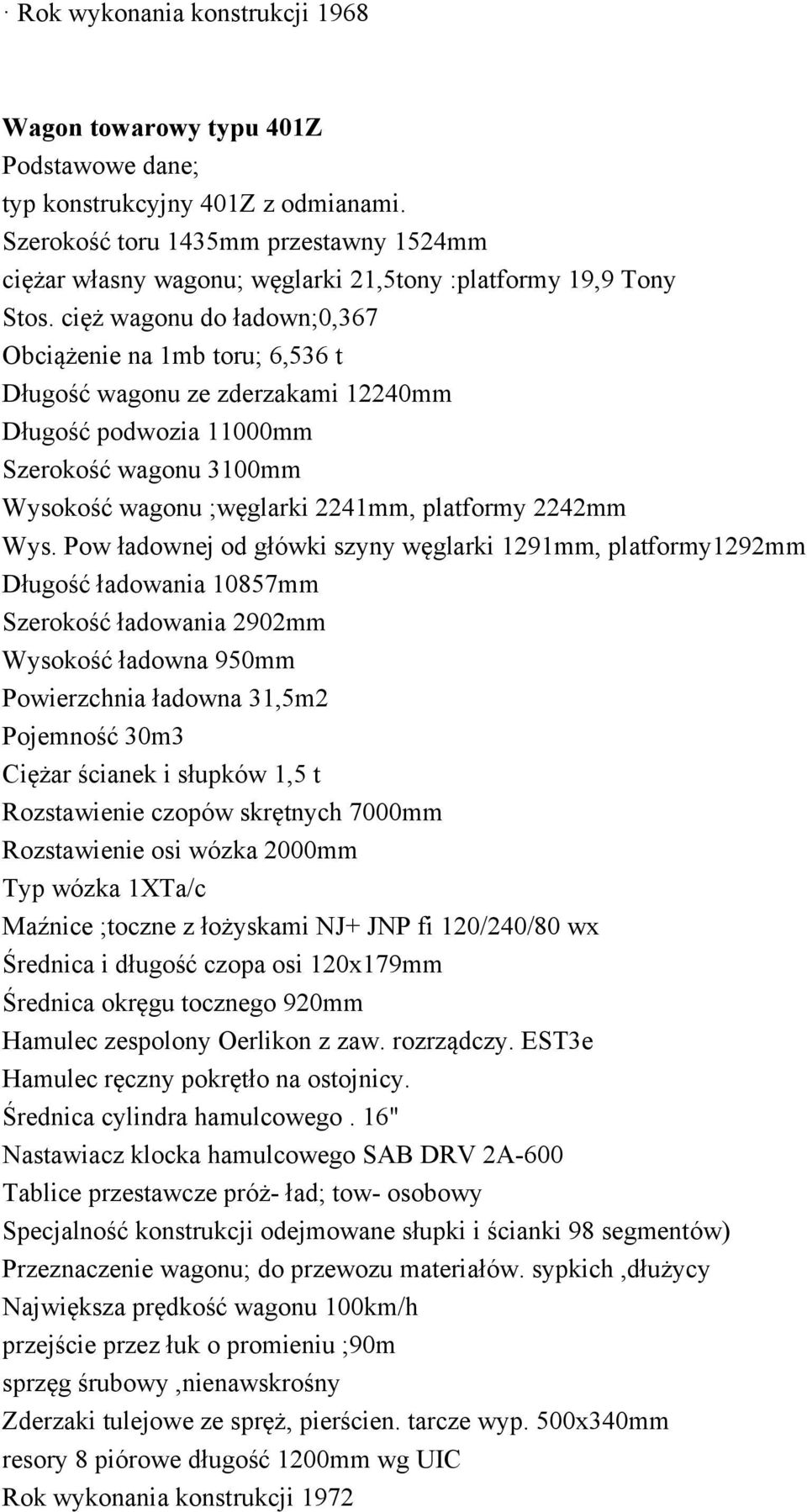

9 Rok wykonania konstrukcji 1968 Wagon towarowy typu 401Z Podstawowe dane; typ konstrukcyjny 401Z z odmianami. Szerokość toru 1435mm przestawny 1524mm ciężar własny wagonu; węglarki 21,5tony :platformy 19,9 Tony Stos. cięż wagonu do ładown;0,367 Obciążenie na 1mb toru; 6,536 t Długość wagonu ze zderzakami 12240mm Długość podwozia 11000mm Szerokość wagonu 3100mm Wysokość wagonu ;węglarki 2241mm, platformy 2242mm Wys. Pow ładownej od główki szyny węglarki 1291mm, platformy1292mm Długość ładowania 10857mm Szerokość ładowania 2902mm Wysokość ładowna 950mm Powierzchnia ładowna 31,5m2 Pojemność 30m3 Ciężar ścianek i słupków 1,5 t Rozstawienie czopów skrętnych 7000mm Rozstawienie osi wózka 2000mm Typ wózka 1XTa/c Maźnice ;toczne z łożyskami NJ+ JNP fi 120/240/80 wx Średnica i długość czopa osi 120x179mm Średnica okręgu tocznego 920mm Hamulec zespolony Oerlikon z zaw. rozrządczy. EST3e Hamulec ręczny pokrętło na ostojnicy. Średnica cylindra hamulcowego. 16" Nastawiacz klocka hamulcowego SAB DRV 2A-600 Tablice przestawcze próż- ład; tow- osobowy Specjalność konstrukcji odejmowane słupki i ścianki 98 segmentów) Przeznaczenie wagonu; do przewozu materiałów. sypkich,dłużycy Największa prędkość wagonu 100km/h przejście przez łuk o promieniu ;90m sprzęg śrubowy,nienawskrośny Zderzaki tulejowe ze spręż, pierścien. tarcze wyp. 500x340mm resory 8 piórowe długość 1200mm wg UIC Rok wykonania konstrukcji 1972

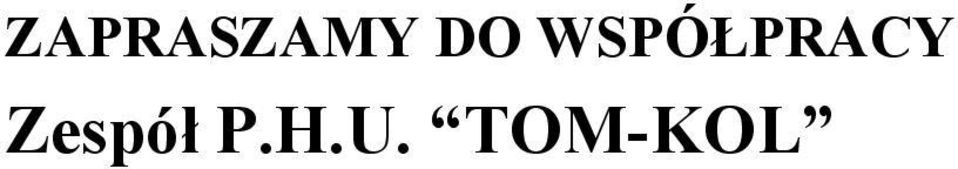

10 ZAPRASZAMY DO WSPÓŁPRACY Zespół P.H.U. TOM-KOL
