STROPY i BELKI SPRĘŻONE & TECHNOLOGIA

Transkrypt

1 STROPY i BELKI SPRĘŻONE & TECHNOLOGIA Przedstawicielstwo: KAPPA Piotr Żurawski tel Wrocław, ul. Norblina 11 mail:biuro@kappa.pod.pl Zastosowanie Produkty Projektowanie Produkcja

2 Domy jednorodzinne Wielorodzinne Zastosowanie Biurowce Użyteczności publicznej Przemysłowe Magazynowe Parkingi Zastosowania specjalne

3 Zastosowanie Domy jednorodzinne Płyta pełna / zespolona Obciążenie 1,5-2,0 kn/m 2 Rozpiętość 3-10 m Płyta / całkowita wys mm/ 200 mm Płyta kanałowa Obciążenie 1,5-2,0 kn/m 2 Rozpiętość 3-10 m Typ 8/160, 6/200, 5/265

4 Budownictwo wielorodzinne ZASTOSO- WANIE Płyta pełna / zespolona Obciążenie 1,5-3,0 kn/m 2 Rozp m Płyta / całk. wys mm/ 260 mm Płyta kanałowa Obciążenie 1,5-3,0 kn/m 2 Rozp m Typ 8/160, 6/200, 5/265, 4/320

5 ZASTOSO- WANIE Biurowce Płyta pełna / zespolona Obciążenie 2,5-6,0 kn/m 2 Rozp m Płyta / całk. wys mm/ 260 mm Płyta kanałowa Obciążenie 2,5-6,0 kn/m 2 Rozp m Typ 6/200, 5/265, 4/320, 4/400

6 Użyteczności publicznej ZASTOSO- WANIE Płyta pełna / zespolona Obciążenie 2,0-6,0 kn/m 2 Rozp m Płyta / całk. wys mm/ 260 mm Płyta kanałowa Obciążenie 2,0-6,0 kn/m 2 Rozp m Typ 6/200, 5/265, 4/320, 4/400

7 Budynki przemysłowe ZASTOSO- WANIE Płyta pełna / zespolona Obciążenie 2,0-30,0 kn/m 2 Rozp m Płyta / całk. wys mm/ 300 mm Płyta kanałowa Obciążenie 2,0-30,0 kn/m 2 Rozp m Typ 8/160, 6/200, 5/265, 4/320, 5/320 4/400, 5/400, 4/500, 5/500

8 Parkingi ZASTOSO- WANIE Płyta pełna / zespolona Obciążenie 2,0-6,0 kn/m 2 Rozp m Płyta / całk. wys mm/ 300 mm Płyta kanałowa Obciążenie 2,0-6,0 kn/m 2 Rozpiętość 6-17 m Typ 5/265, 4/320, 5/320 4/400, 5/400, 4/500, 5/500

9 Magazynowe i handlowe ZASTOSO- WANIE Płyta pełna / zespolona Obciążenie 2,0-30,0 kn/m 2 Rozp m Płyta / całk. wys mm/ 300 mm Płyta kanałowa Obciążenie 2,0-30,0 kn/m 2 Rozpiętość 6-22 m Typ 8/160, 6/200, 5/265, 4/320, 5/320, 4/400, 5/400, 4/500, 5/500

10 Zastosowania specjalne ZASTOSO- WANIE Ściany kanałowe warstwowe Bariery dźwiękochłonne

11 Zestawienie przekrojów poprzecznych Płyta kanałowa PRODUKTY Płyty o zwiększonej nośności Maszyna formująca Extruder 8/ / /200 6/200M 5/265 5/265M Maszyna formująca Slipformer 9/120 9/150 9/200 9/250 7/200 7/250 5/320 4/320M 7/320 5/400 4/400M 7/400 5/500 4/500M PRZEKROJE STANDARDOWE INNE DO UZGODNIENIA Materials Sound insulation Fire resistance

12 Przykładowa płyta HC 5/500 i HC 4/500 wysokości 500 mm Parametry płyty HC 4/500M Powierzchnia przekroju 0,298 m² Teoretyczna masa płyty 596 kg / m² ( + struny) Gęstość betonu 2400 kg / m³ Udział procentowy kanałów w przekroju 48,5 % Tolerancja wagi 0 +10% Przybliżona rozpiętość maksymalna 24 m

13 Produkty sprężone wykonywane na ekstruderze Płyty kanałowe Pale i słupy Żebrowana płyta zespolona Płyty pełne

14 PRZEKROJE SPRĘŻONE PŁYTY ZESPOLONE Sprężona płyta zespolona 1.2 m Sprężona płyta zespolona 1.2 m Sprężona płyta zespolona 2.4 m

15 Sprężone płyty zespolone w różnych budowlach Obciążenie kn / m 2 Rozpiętość m Płyta / całkowita wysokość Domki 1,5-2, mm / 200 m PRODUCTS Apartamenty 1,5-3, mm / 260 mm Biura 2,5-6, mm / 260 mm Użyteczności pub. 2,0-6, mm / 260 mm Przemysłowe 2,0-30, mm / 300 mm Magazyny 2,0-30, mm / 300 mm Parkingi 2,0-6, mm / 300 mm

16 Strop drobnowymiarowy na belkach sprężonych PRODUCTS 193/ /200 Pustak stropowy 530* 300*190 Pow. przekroju 0,5 m² Waga15 kg/szt. (Gęstość betonu 1000 kg/m3) 183/ / /150 Typowe przekroje Bloczek stropowy 530* 300*190 Pow. przekroju 0,045 m² Waga13,6 kg/szt. (Gęstość betonu1000 kg/m3)

17 MATERIAŁY PRODUCTS Beton Niskie w/c Mpa Stal St 1630/1860 Mpa Sploty 9,3 lub 12,5 mm Struny 5,0 mm Struny 6,5 mm

18 Izolacja dźwiękowa Airborne sound insulation PRODUCTS Jeżeli ciężar płyty pełnej jest taki sam jak kanałowej: płyta kanałowa jest lepsza ze względu na większy stopień sztywności Jeżeli wysokość płyty pełnej jest taki sam jak kanałowej: płyta pełna jest lepsza ze względu na większy ciężar Impact sound insulation

19 Odporność ogniowa Prosta regulacja wysokości splotów sprężających w zależności od odporności ogniowej w ekstruderze E9 PRODUCTS Eurocode 2 Part 1-2 ( I )

20 Inne właściwości PRODUCTS Obciążenie cykliczne - test lay-out Przewodzenie ciepła

21 SZCZEGÓŁY POŁĄCZEŃ PŁYTY KANAŁOWE Połączenie ze ścianą osłonową Połączenie ze ścianą nośną zewnętrzną Połączenie ze ścianą nośną wewnętrzną PROJEKTO- WANIE Połączenie ze ścianą nienośną wewnętrzną Połączenie ze ścianą nośną zewnętrzną

22 SZCZEGÓŁY POŁĄCZEŃ PŁYTY KANAŁOWE Połączenie podciągu z płytą Połączenie podciągu z płytą DESIGN

23 SZCZEGÓŁY POŁĄCZEŃ PŁYTA ZESPOLONA Load bearing middle wall connection Load bearing wall connection Load bearing external wall connection DESIGN Low profile beam connection Beam connection

24 SZCZEGÓŁY POŁĄCZEŃ Strop drobnowymiarowy DESIGN Supporting to the middle wall Supporting to the foundation in the external wall Supporting to the foundation in the middle wall Supporting to the external wall

25 PRODUKCJA PRO- DUCTION Lay-outs Hollow core Floor plank

26 PRO- DUCTION PRODUKCJA - 4 TORY

27 PRODUKCJA - 4 TORY CYKL PRODUKCYJNY PRODUKCJA OPIS: 1. Czerwony odprężanie i cięcie 2. Granatowy podnoszenie płyt 3. Czarny czyszczenie i napinanie strun. 4. Niebieski formowanie 5. Żółty wymiarowanie i wykonywanie otworów np. instalacyjnych 6. Różowy grzanie torów

28 PRODUKCJA - 4 TORY CYKL PRODUKCYJNY Energia do grzania torów 5 godzin cykl PRO- DUCTION Energia elektryczna, bez węzła betoniarskiego

29 PRO- DUCTION PRODUKCJA - 6 TORÓW

30 PRODUKCJA PRODUKCJA - 6 TORÓW CYKL PRODUKCYJNY OPIS: 1. Czerwony odprężanie i cięcie 2. Granatowy podnoszenie płyt 3. Czarny czyszczenie i napinanie strun. 4. Niebieski formowanie 5. Żółty wymiarowanie i wykonywanie otworów np. instalacyjnych 6. Różowy grzanie torów

31 PRODUKCJA - 6 TORÓW CYKL PRODUKCYJNY Energia do grzania torów, 5 godzin cykl PRO- DUCTION Energia elektryczna, bez węzła betoniarskiego

32 PRO- DUCTION SPRĘŻONA PŁYTA ZESPOLONA

33 PRO- DUCTION Maszyny do produkcji płyt zespolonych i pełnych Slipformer 1,2 lub 2,4 m

34 PROCES PRODUKCJI Extruder i Slipformer Skrzynie ramowe na sploty BEDMASTER czyszczenie, natrysk, rozprowadzenie splotów Sprężanie, pojedyncze lub grupowe Transport betonu: kolej kubełkowa transport poprzeczny Ekstruder / Slipformer formowanie SLABMASTER Wykonywanie otworów LOOPMASTER montaż pętli transportowych Cięcie Podnoszenie Przykrycie Grzanie Odprężanie naciągów Wiercenie drenażu Odwóz na magazyn Rozładunek na magazynie zewnętrznym Wysyłka

35 Maszyny produkcyjne PRO- DUCTION Dozowanie Transport betonu, kolej kubełkowa Produkcja betonu Tor produkcyjny Cięcie Formowanie Podnoszenie Wywóz Wysyłka Chwytaki magazynu zewnętrznego Wiercenie drenażu Grzanie Mieszarki Sterowanie Rozmierzanie, ploter, otwory technologiczne, pętle transportowe Czyszczenie, natrysk, rozprowadzanie splotów Przykrywanie torów Kosze na sploty Sprężanie transport poprzeczny betonu Sterowanie ogrzewaniem

36 Program zarządzający produkcją ELiPLAN System ERP zarządzania firmą z modułami dla poszczególnych typów produkcji. ELiSLAB Program do projektowania sprężonych płyt kanałowych

37 SYSTEM STEROWANIA produkcją betonu ELiMIX PRO- DUCTION Wszystkie funkcje procesu produkcji od dozowania i mieszania poprzez transport i dostawę do maszyny formującej kontrolowane przez system komputerowy. ELiMIX podnosi wydajność produkcji i gwarantuje wybraną jakość betonu produktu końcowego.

38 PRODUKCJA MIESZANKI BETONOWEJ Węzeł betoniarski wieżowy PRO- DUCTION Węzeł betoniarski kontenerowy

39 Mieszarki Mieszarki dwuwałowe PRO- DUCTION Planetarne

40 Transport betonu kolej kubełkowa Zamawianie betonu

41 Transport betonu podłużny i poprzeczny Pełna synchronizacja pracy maszyn formujących z systemem dowozu betonu PRO- DUCTION Kolej kubełkowa Transport poprzeczny

42 PRO- DUCTION Tor produkcyjny

43 Sprężanie grupowe lub pojedyncze

44 Kosze na sploty sprężające, prowadnice splotów, płyta startowa

45 Czyszczenie, natrysk i rozprowadzanie splotów PRO- DUCTION Preparer maszyna uniwersalna Szczotka boczna do czyszczenia przejść między torami

46 Formowanie Slipformer dwa zasypy Slipformer szerokość formowania 1,2 i 2,4 m Model P7 na 7 lub 9 kanałów

47 Formowanie - Extruder Model E9 z automatyczną kontrolą zagęszczenia szerokość 1,2, 1,5 lub 2,4 m Extruder 2,4 m Model S5 przeznaczony również do pracy na zewnątrz hali, szerokość 1,2 m

48 Obecnie ELEMATIC produkuje ekstrudery IV generacji, w której dokonano ponad 200 zmian w porównaniu z III generacją Vibrating Extruder st generation Shear comp. Extruder nd generation shear comp. Extruder rd generation shear comp. Extruder th generation shear comp. Extruder

49 Płyty kanałowe w kilkuset wariantach: - szerokość 1200, 1500, 2400 mm, - grubość 120 do 500 mm, praktycznie bezstopniowo, - 4, 5, 6, 7, 8 kanałów, - zoptymalizowane przekroje, Inne elementy produkowane na ekstruderze: - słupy elektryczne, - pale, - płyty stropowe pełne i zespolone, - płyty ścienne, - ściany fundamentowe, - stropy typu wing - elementy trybun NOWE PRODUKTY PRODUKOWANE NA EXTRUDERZE E9

50 Ekstruder IV generacji E9 Ponad 200 zmian konstrukcyjnych w oparciu o własne testy i opinie klientów. Elementy techniczne zastosowane w ekstruderze i ich zalety: najskuteczniejszy i cichy system zagęszczania shear compaction patent od 1985 roku, automatyczny system kontroli zagęszczania, nie ma potrzeby korekt zagęszczania, system antypoślizgowy na kołach napędowych, Mijankowe ruchy wzdłużne i poprzeczne wywołują naprężenia ścinające powodujące zgęszczanie betonu i zwiększanie przyczepności betonu do splotów

51 płyty startowe w połączeniu z automatycznym systemem zagęszczania, start maszyny praktycznie bez strat betonu,

52 rozłączany system prowadzenia splotów, ułatwia zakładanie splotów poza maszyną, dłuższe prowadnice precyzyjne prowadzenie splotów i mniejsza ścieralność, zmiana otuliny ( odporność ogniowa ) w ciągu paru sekund, bez potrzeby podnoszenia całej maszyny,

53 przyjazny dla obsługi wyświetlacz komputera maszyny, bezstopniowa regulacja parametrów pracy maszyny, zapis maszynogodzin i innych cennych informacji, automatyczne rozpoznawanie modułu ( podwozia ) produkcyjnego a co z tym idzie automatyczne wprowadzenie parametrów zagęszczania, automatyzacja zamawiania betonu, komputer wylicza niezbędne ilości betonu, zamawianie betonu z maszyny, różne poziomy dostępu do komputera obsługa podstawowa, serwis specjalistyczny, instrukcja obsługi i wszelkie komunikaty w języku polskim na monitorze maszyny, instrukcja krok po kroku konserwacji maszyny, system analizy błędów z jednoznacznymi komunikatami na ekranie, jak również przez WiFi i Internet, oraz możliwość współpracy z firmowym systemem ERP ( np. ELEMATIC Eliplan ),

54 nowa konstrukcja ślimaków tłoczących mniejsze zużycie i lepsze zagęszczenie, materiał Ni-Hard, zastosowano łożyska dwudzielne nowa konstrukcja połączenia ślimaków i rur formujących z napędem, połączenie ślimaków z napędem poza strefą podawania betonu, na wale korbowym wymiana ślimaków bez wyciągania wału,

55 górna belka formująca, nowej konstrukcji, dwudzielna z możliwością regulacji grubości płyty bez przezbrajania maszyny, mniejsza koszty części ścieralnych przez rozdzielenie konstrukcji od płyty ścieralnej, dodatkowe oświetlenie ułatwiające kontrolę jakości powierzchni górnej płyty,

56 ułatwiona regulacja parametrów zagęszczania i płynny start maszyny dzięki zastosowaniu falowników, poprawiana konstrukcja maszyny pod kątem utrudnienia osadzaniu się betonu w maszynie, boczne belki formujące z wykładziną nieścieralną Vautid, zamiast łatwych do uszkodzenia poduszek gumowych zastosowano wahacze, wzmocniona rama nośna szczególnie ważne dla płyt 500 mm,

57 elementy zwiększające bezpieczeństwo pracy, takie jak płaska powierzchnia boczna maszyny bez wystających elementów, bezpieczne stopnie włazowe bezpoślizgowe, poziom betonu w silosie kontrolowany z poziomu posadzki nie ma potrzeby wspinania się na maszynę, podest tylny z chowanymi stopniami włazowymi,

58 Inne, godne zauważenia zalety systemu ELEMATIC: Kompletna dostawa od projektu budynku, przez wybór technologii i dostawę urządzeń, po oprogramowanie zarządzania firmą i szkolenia. Dla 6 torów produkcyjnych hala jest węższa o 0,6 m od hal dla linii innych producentów. Całkowita szerokość toru ELEMATIC 1300 mm, rozstaw osiowy 1950 mm, Dodatkowy zysk na szerokości hali to zastosowanie kolei kubełkowej ELEMATIC, tylko 2200 mm do osi toru. Najwęższa kolej na rynku, Automatyczna suwnica podająca beton z możliwością przewożenia ekstrudera z toru na tor, Automatyczna suwnica podająca beton z możliwością bezpośredniego zasilania ekstrudera kablem elektrycznym bez potrzeby stosowania bębnów kablowych, Automatyczna suwnica podająca beton z możliwością obsługi dwóch maszyn formujących, Piła uniwersalna do 520 mm z możliwością zastosowania automatycznej osłony dźwiękochłonnej i z odpylaniem, Urządzenie do przygotowywania torów z napędem na 4 koła i silnikiem na LPG,

59 Sterowanie ogrzewaniem System kontroli dojrzałości PRO- PRO- DUCTION DUCTION

60 Maszyny pomocnicze SlabMaster EL612 komputerowo ( CAD ) wykonuje otwory z odzyskiem betonu wierci otwory odprowadzające wodę nacina świeży beton drukuje opis płyty

61 Maszyny pomocnicze pętle transportowe LOOPMASTER automatyczny montaż pętli transportowych. Zapewniają możliwość bezpiecznego transportu i montażu płyt bez stosowania specjalistycznych chwytaków

62 Rozmierzanie, trasowanie i opisywanie Sterowanie laserem PRO- DUCTION

63 Przykrywanie torów Cover roller PRO- DUCTION

64 Cięcie pod dowolnym kątem, osłona dźwiękochłonna, odpylanie, również sterowanie bezpośrednio z AUTOCAD PRO- DUCTION Piły

65 Podnoszenie i transport w systemie piły stacjonarnej PRO- DUCTION System CutMaster piła stacjonarna

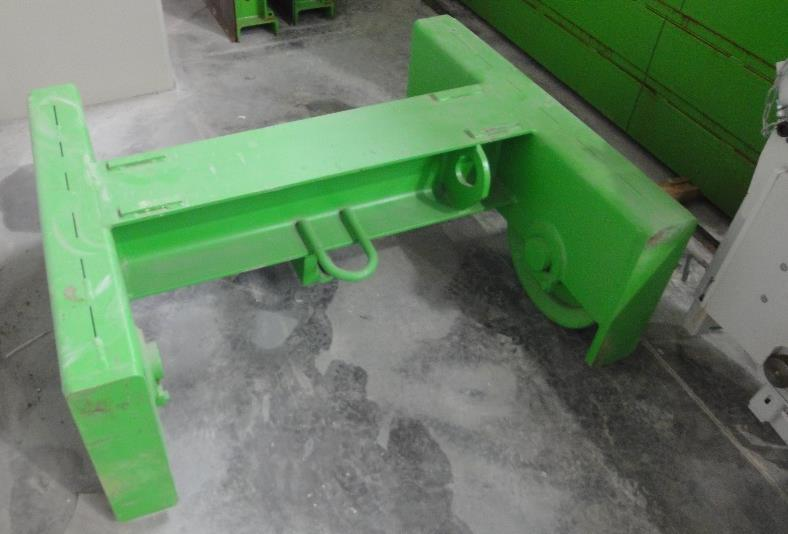

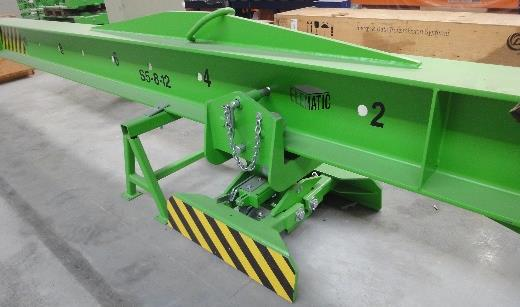

66 Podnoszenie i transport chwytaki automatyczne i manualne

67

68 PRO- DUCTION Wiercenie drenażu

69 Wywóz prefabrykatów z hali, sterowanie pilotem

70 PRO- DUCTION Chwytaki magazynu zewnętrznego

71 PRO- DUCTION Spedycja

72 skeleton system uniwersalnego wykorzystania elementów linii Produkcja belek, dźwigarów, płyt TT i innych elementów sprężonych z wykorzystaniem elementów linii do płyt kanałowych

73 skeleton maszyna betonujące

74 skeleton system umożliwiający produkcję stropów kanałowych i ciężkich elementów podłużnych. Torowisko wzmocnione i przykłady szalunków Lekkie szalunki mocowane na magnesach

75 skeleton Typowe belki sprężone oraz stropy typu TT i π
