1 Naprzeciw uprawom COMMANDER 7000

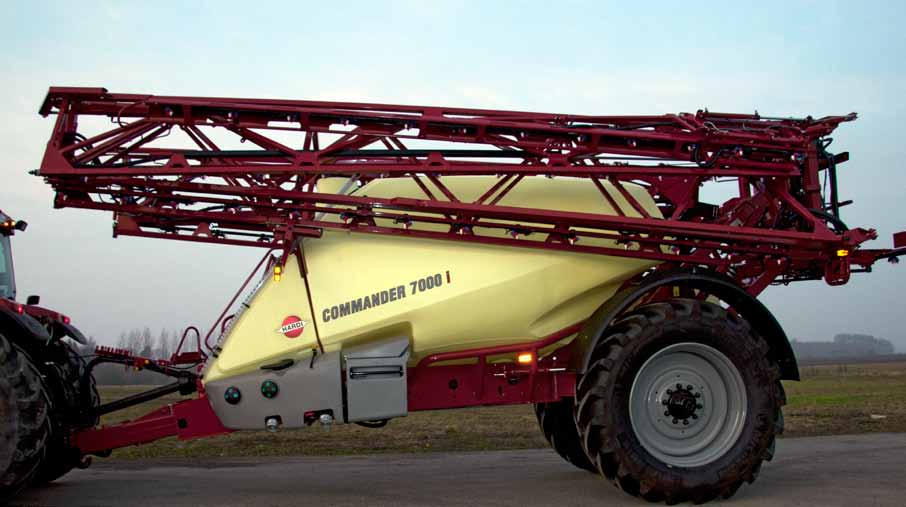

2 COMMANDER Wydajność Bezpieczeństwo Komfort/optymalizacja Precyzja Pojemność zbiornika: 7000 l Komputer: HC 6500 lub HC 9500 TurboFiller: Zintegrowany pulpit roboczy, wysoka przepustowość Układ cieczowy: Prosty w obsłudze z wieloma funkcjami Trakcja: SafeTrack (opcja) Oś: Regulowana m Belka FORCE: Trójwymiarowa, wytrzymała belka, od 24 do 36 m Belka TWIN FORCE: Ze wspomaganiem powietrza od 24 do 36 m Belka TERRA FORCE: Ciężka belka, bardzo wytrzymała, DynamicCenter, AutoTerrain (opcja), od 36 do 42 m

3 Zbiornik, l 7000 Pompy, typ l/min / 463H / 2x Belki FORCE, TWIN i TERRA FORCE Zawieszenie hydrauliczne Standard Amortyzowany zaczep Standard Wymagane przyłącza hydrauliczne (Y) 1 poj + 2 podw. dział. Wymagane przyłącza hydrauliczne (Z) 2 podw. dział Nacisk na zaczepie (pusty zbiornik), kg, 1,210 Nacisk na oś (pusty zbiornik)*, kg 4,930 Masa całkowita (pusty zbiornik), kg 6,140 Promień skrętu SafeTrack, m 9.00 Długość całkowita, m 8.50 Wysokość, m 3.80 ( ) Szerokość z belką, TWIN FORCE i TERRA FORCE, m 3.00 Rozstaw kół, m Długość od dyszla do osi, m 6.05 Prześwit, m 0.78 ( ) Zbiornik na wodę czystą, l 500

4 inteligentne opryski z COMMANDEREM 7000 to więcej niż inteligentne rozwiązanie w tej dziedzinie, gdy pielęgnacja uprawy to więcej niż pasja. HARDI jest dobrze znany z jakości, łatwości obsługi bezpieczeństwa i prostoty serwisu. Ponadto i-funkcje zostały docenione za całym świecie. COMMANDER 7000 stanowi jeszcze bardziej unowocześnioną wersję, w której poprawiono każdy szczegół, tak, aby można zaufać mu na polu. COMMANDER to opryskiwacz, który zaspokoi najsurowsze wymagania nowoczesnych, profesjonalnych farm. Nowa generacja opryskiwaczy wyznacza standardy wydajności, funkcjonalności, bezpieczeństwa i precyzji w połączeniu z łatwością obsługi. COMMANDER 7000 został zaprojektowany tak, aby sprostać wymaganiom nowoczesnych farmerów na całym świecie, oraz także by być liderem pod względem wydajności, bezpieczeństwa, precyzji, komfortu i optymalizacji.

5 The Sprayer Komputer HC 9500 ChemLocker (schowek) Mycie zewnętrzne Zwiększona pojemność zbiornika do 7000 l Kształt zapobiega bujaniu cieczy "Wcięcia na belkę" powodują zmniejszenie szerokości transportowej Zawieszenie wahadła Zbiornik na wodę czystą AutoHeight, DynamicCenter/ AutoTerrain CycloneFilter Dozownik mydła DynamicFluid4 zawór regulacji ciśnienia SafetyLocker COMMANDER 7000 Oświetlenie belki Mieszanie/Ssanie Woda do mycia rąk FORCE TWIN FORCE TERRA FORCE SmartValve Przyłącze ssawne Wbudowany TurboFiller Ochrona podwozia Opróżnianie zbiornika Filtr EasyCleanSuction SafeTrack WorkZone (strefa robocza) ApplicationZone (strefa aplikayjna)

6 Krąg funkcyjny oprysku Raportowanie - port USB do pobierania danych - pliki raportów w formacie pdf - realny czas logowania - możliwość przeniesienia danych do oprogramowania zarządzającego farmą AutoWash - Należy tylko wybrać program płukania instalacji, reszta procesu przebiega automatycznie - Operator i kabina opryskiwacza nie ulegają skażeniu - Ponieważ proces jest sterowany z kabiny opryskiwacza operator oszczędza swój czas - Kontrola procesu zapobiega skażeniu czystych podzespołów opryskiwacza - Po zakończeniu płukania pozostałości środków ochrony roślin są pomijalne Grower HARDI Equipment Configuration Vehicle: Fendt 930 vario Implement: CMi Boom Height: 50 cm Product: Round-up Applied Area: 9.91 ha Rate (L): Field Total Field Area: 9.52 ha Crop Field: Demo france Farm: Noerre Alslev County: Description: Township: Range: Section: Application Timing: Post Harvest Placement: Not Observed Nozzle PN: F-025 Boom Pressure: 3 bar Restrictions APPLICATION REPORT Application Date/Time Start Time: 12/10/2011 2:39 PM End Time: 12/10/2011 2:59 PM Target Pests Crop: Canola Crop Rotation Restrictions: Not Observed Not Observed Not Observed Growth Stage: Not Observed Restricted Entry Interval (REI): Not Observed Not Observed Not Observed Name Manufacturer EPA # RUP Amount Average Rate Product Summary Round-up Monsanto No L L/ha Operator/Supervisor Information Operator: CSS License: Operator: License: Supervisor: License: N Signature Demo france_fendt 930 vario, CMi, Hardi ISOBUS_ d_ pdf Page 1 of 2 AutoFill - Automatyczne napełnianie opryskiwacza oszczędza czas - Automatyczny czujnik wyłączeniowy zapobiega przelaniu zbiornika - W celu optymalizacji napełniania automatycznie redukowane jest mieszanie cieczy - Wydajność: 600 to 800 l/min TurboFiller - Rozwadniacz preparatow HARDI TurboFiller został tak skonstruowany aby wstępnie mieszać nawet duże ilości sypkich i płynnych środkow ochrony roślin. Swoją wydajność zawdzięcza dużej sile ssącej eżektora oraz zawirowaniu cieczy powodowanym przez TurboDeflector. AutoAgitation - Automatyczne mieszanie cieczy optymalizuje proces bez ryzyka pienienia - System minimalizuje pozostałości preparatu po zakończeniu zabiegu - Bieżąca zawartość zbiornika pokazuje się na wyświetlaczu HC 9500 AutoSectionControl Na polach o nieregularnych kształtach lub z przeszkodami śródpolnymi system wyręcza pracę operatora nie dopuszczając do podwójnego naniesienia - Udokumentowana oszczędność środków ochrony roślin (ok. 3%) - Precyzyjne nanoszenie środków ochrony roślin bez ryzyka ich pozostałości w produktach Ustalanie dawki - 2 dawki mogą zostać zaprogramowane - szybka zmiana l/ha - Możliwe zastosowanie dawek zaprogramowanych z zewnątrz. HeadlandAssist - Reduces operator stress at headlands - Less chemical wastage on headlands - Boom rises automatically to clear fences etc. - Boom height set automatically at re-entry the field - Automatic centre position for slant at folding - Automatic mirror position of slant on hilly terrain AutoHeight/AutoTerrain - System wspomagający aktywne, precyzyjne utrzymanie wysokości belki od gleby lub od rośliny - Do pomiaru służą 3 lub 5 sensorów ultrasonicznych. PrimeFlow - Dzięki wypełnieniu przewodów cieczowych cieczą użytkową unikamy niewystarczającego naniesienia po rozpoczęciu opryskiwania - PENTALET i przewody cieczowe ze stali nierdzewnej w wyposażeniu standardowym - Zapobieganie osiadania zawiesin w przewodach cieczowych - Możliwa obsługa 13 sekcji, od 1 do 12 dyszy - Możliwe przepłukiwanie przewodów cieczowych bez wypryskiwania popłuczyn.

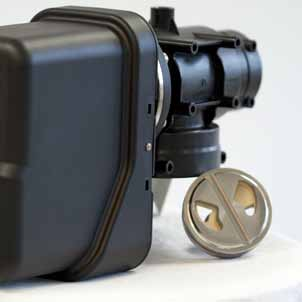

7 Układ cieczowy - DynamicFluid4 jak to działa DynamicFluid4 układ cieczowy w COMMANDER 7000 wyznacza nowe standardy precyzji i wydajności. Technologia opiera się na 4 czujnikach wbudowanych w układ cieczowy, których dane dostarczane są do komputera i służą do optymalnej regulacji. 4 czujniki uzupełniają się nawzajem, gdyby któryś przesyłał złe informacje system pracy będzie regulowany prawidłowo. Regulacja ciśnienia rozpoczęta przed włączeniem oprysku Tradycyjny układ cieczowy rozpoczyna regulację po włączeniu oprysku. Z DynamicFluid4 regulacja jest w ciągłym procesie, nawet, gdy oprysk jest wyłączony. Prędkość opryskiwacza, obroty pompy oraz liczba aktywnych sekcji są parametrami używanymi, czego korzyścią jest prawidłowe ciśnienie w pierwszej sekundzie oprysku. Dwa ceramiczne dyski umożliwiają szybką reakcje na ciśnienie i zerowe przecieki. Brak przecieków oznacza większą wydajność. Naturalny wybór dla nowoczesnych ciągników Nowoczesne ciągniki z szybkim przyspieszeniem, elektryczną zmianą biegów i tempomatem mogą być wyzwaniem dla tradycyjnego systemu regulacji ciśnienia. Dzięki szybkiej reakcji, wysoka prędkość regulacji i stałej odczytu czujnika DynamicFluid4 zapewni, że układ cieczowy nie jest czynnikiem ograniczenia precyzji oprysku. Niezawodne i szybkie dozowanie środków chemicznych Zintegrowany TurboFiller umożliwia bezproblemowe mieszanie nawet podczas dodawania dużej ilości proszków lub środków płynnych. Deflektor na dnie rozwadniacza tworzy obrotowy strumień, który w połączeniu z wydajnym ssaniem zapewnia wysokiej wydajności mieszanie. Poprzez podawanie strumienia obrotowego od dołu, TurboFiller nigdy nie będzie się blokował. TurboFiller jest zintegrowany w konstrukcji opryskiwacza, który wspiera harmonijny wygląd HARDI COMMANDER. Design, który oszczędza również uprawy podczas oprysku wysokich roślin. Wysoka zdolność mieszania w zbiorniku 18 dysz, w dwóch rozmiarach, rozłożonych pod optymalnym kątem w dolnej części zbiornika głównego zabezpieczają doskonałe mieszanie. Po przez tworzenie efektu podciśnienia ilość cieczy na wyjściu jest 4-krotnie większa od cieczy na wejściu. Przykład: Po dodaniu 50 litrów mieszadło uzyskuje 200 l/m., podczas gdy zbiornik robi się pusty ustaje efekt podciśnienia, co mocno ogranicza efekt pienienia.

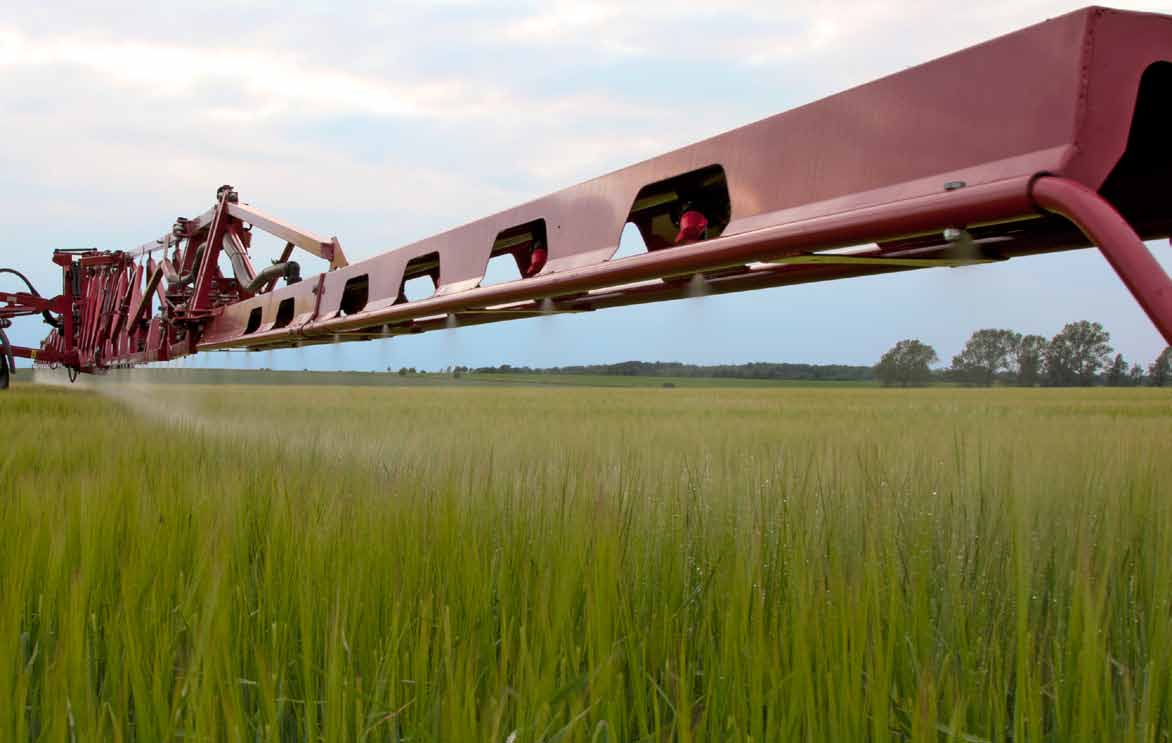

8 Belki COMMANDER 7000 może być wyposażony w 3 typy belek, dostosowane dla każdych potrzeb. TERRA FORCE m - Wyznacza nowe standardy pod względem wytrzymałości i wydajności belek konwencjonalnych. Siła Belka oparta na konstrukcji kratownicy dla uzyskania optymalnej siły. Układ belki jest zoptymalizowany pod względem ruchów horyzontalnych na całej długości poszczególnych odcinków belki. Szczegóły takie jak blokady składania, są zoptymalizowane do wsparcia układu i uniknięcia sił skrętnych w konstrukcji. Wydajność Sekcja centralna TERRA FORCE jest prosta w obsłudze i oferuje wysoką wydajność belki. DynamicCentre umożliwia zmianę właściwości centralnej sekcji belki. Sprawność belki jest optymalna niezależnie od prędkości jazdy i terenu. Ustawienie można łatwo zmienić w czasie jazdy z kabiny. AutoTerrain AutoTerrain jest w pełni automatycznym systemem sterowania belki. W oparciu o czujniki ultradźwiękowe, system w sposób ciągły monitoruje pozycję belki i wprowadza ewentualne korekty. AutoTerrain odróżnia się od innych systemów tym, że bada siły działające na belkę, dzięki czemu wykonuje proaktywną korekcję belki, a więc system uniemożliwia niezamierzone ruchy, zamiast ich poprawiania. Pojemność Pojemność i wydajność są od siebie bardzo zależne. Duża pojemność nie ma znaczenia bez dobrych wyników. Wysokiej skuteczności amortyzatory hydro-pneumatyczne w połączeniu z czterema amortyzatorami z poliuretanu dają stabilność i minimalne obciążenie podczas skręcania, przyspieszania czy hamowania. Częściowe składanie oraz amortyzacja poszczególnych ramion są opcjami, które zabezpieczają wydajność i elastyczność. Nowy układ cieczowy został zaprojektowany specjalnie do tej belki. TWIN FORCE m Belki polowe z pomocniczym strumieniem powietrza, typu TWIN FORCE, stanowią szczytowe osiągnięcie w kwestii wydajności, uniezależnienia od warunków pogodowych i jakości nanoszenia środków ochrony roślin w różnych uprawach polowych. Zalety techniki TWIN FORCE: zabiegi przy dużej prędkości roboczej terminowość ochrony roślin możliwość opryskiwania w warunkach wietrznych obniżone dawki cieczy znaczne ograniczenie strat racjonalne, oszczędne i bezpieczne stosowanie środków ochrony roślin FORCE m Belka typu FORCE to perfekcyjne rozwiązanie konwencjonalnej techniki ochrony upraw polowych. Jest to doskonały wybór dla wielkoobszarowych farm i firm usługowych, które oczekują szerokich możliwości funkcjonalnych belek polowych oraz ich trwałości i niezawodności. Trójwymiarowa konstrukcja belki FORCE gwarantuje jej wyjątkową wytrzymałość w każdych warunkach. Może zostać wyposażona w aktywny system kontroli belki AutoHeight.

9 Zalety produktu "Dotknij przyszłość" - zintegrowana elektronika HC 9500 Wszystkie funkcje opryskowe są sterowane z wielofunkcyjnego joysticka, w połączeniu z dotykowym panelem HC ,1", zapewniając najwyższy poziom wydajności oraz precyzji aplikacji. Komputer HC 9500 jest rozbudowanym narzędziem dla farmerów. Daje nam precyzyjne wskazówki, rejestrację danych, automatyczne generowanie raportów, automatyczne sterowanie, oraz wiele innych funkcji. Kompatybilność ISOBUS Komputer HC 9500 zapewnia zgodność z ISO (ISOBUS) Virtual Terminal, więc HC 9500 może także działać, jako HC Większa prędkość podczas zabiegu Maszyny o większej pojemności cieszą się coraz większym popytem. Dla większej prędkości zabiegu zawieszenie hydrauliczne oraz amortyzacja zaczepu są standardem. Także układ cieczowy ma zwiększoną przepustowość, co umożliwia szybszą jazdę. Pełna kontrola - jeden ekran dotykowy Integracja wszystkich ważnych informacji na jednym ekranie jest ważnym kryterium. Komputer HC ekran roboczy może obsługiwać kontrolę sekcji ASC, kontrolę wysokości belki AutoHeight jak również ekran opryskowy. Ograniczenie przestojów - większy areał zrobiony Strefa napełniania została przebudowana i nazwana ZoneConcept - wszystko po to, aby ograniczyć przestoje. Schowek jest większy, a komputer HC 6200 umieszczony w innym miejscu. Także napełnianie wody i podawanie środków chemicznych stało się prostsze. Rozwadniacz zmodyfikowany do zintegrowanego TurboFillera.

10 Hoje Taastrup, Dania Norre Alslev, Dania Savigny, Francja Beaurainville, Francja Davenport, USA L e r i d a, Hiszpania HARDI - The Sprayer HARDI INTERNATIONAL A/S jest międzynarodowym koncernem, którego pierwszoplanowym celem jest zaspokojenie wymagań użytkowników co do jakości wyrobów, zapewniających skuteczne i odpowiedzialne stosowanie środków ochrony roślin. Wytwarzając swoje produkty w 5 krajach świata i sprzedając je w ponad 100 krajach na wszystkich kontynentach utrzymujemy globalną dominację w dziedzinie techniki ochrony upraw. W swojej ponad 50-letniej historii firma HARDI zawsze stawiała na badania i rozwój oraz inwestowała w najnowsze technologie produkcji. Zarejestrowaliśmy ogromną liczbę znaczących patentów, wyznaczając w ten sposób trendy i standardy w nowoczesnym przemyśle. W Polsce opryskiwacze HARDI sprzedawane są od ponad 10 lat. Od roku 2004 HARDI ma w Polsce swoje przedstawicielstwo. Opryskiwacze sprzedawane są poprzez sieć wykwalifikowanych dealerów. Nadzwyczajna obróbka powierzchniowa Najnowocześniejsza technologia obróbki powierzchniowej elementów metalowych obejmuje 13 operacji, a wśród nich traktowanie związkami fosforu i cynku oraz ostateczne malowanie proszkowe. W wyniku tego procesu uzyskuje się produkt o niezwykłej odporności na działanie agresywnych środków chemicznych i czynników atmosferycznych. Śruby i nakrętki poddawane są obróbce powierzchniowej Delta/Magni, co zapewnia ich odporność na korozję. Adelaide, Australia HARDI Polska Kutno ul. Sklęczkowska 51 Tel: Fax: Polska Pn-Wsch: bko@hardi-international.com Polsaka Pd-Zach: jas@hardi-gmbh.com The Sprayer Testowanie opryskiwaczy Opryskiwacze opuszczające firmę Hardi International A/S są testowane zgodnie z najsurowszymi standardami kontroli jakości. Personel montujący opryskiwacze posiada akredytację zgodną z angielskimi wymaganiami NSTS (National Sprayer Testing Scheme Narodowa Procedura Testowania Opryskiwaczy) i niemieckimi JKI (Julius Kühn Institut - Federal Research Centre for Cultivated Plants Federalne Centrum Badań nad Roślinami Uprawnymi) dawne BBA. Gwarantuje to najwyższą, jakość produkowanych opryskiwaczy. HIA MARKETING PL Więc na HARDI zastrzega sobie prawo do zmian specyfikacji technicznej opryskiwaczy. Ilustracje mogą pokazywać opryskiwacze z wyposażeniem dodatkowym i akcesoriami.
