1 Systemy inteligentnego zarządzania maszynami KUHN XI Konferencja dla Nauczycieli Organizator: Redakcja Bez Pługa SGGW

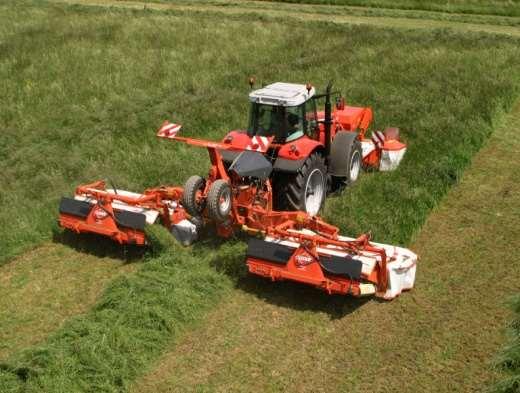

2 Firma KUHN jest specjalistą w konstruowaniu, produkcji i sprzedaży maszyn rolniczych do zbioru roślin zielonkowych, przygotowywania pasz, uprawy roli i siewu, ochrony roślin i nawożenia, oraz do pielęgnacji. Kompletna oferta naszych doskonale ze sobą zestrojonych maszyn sprzedawana jest przez firmy handlowe z całego świata pod marką KUHN

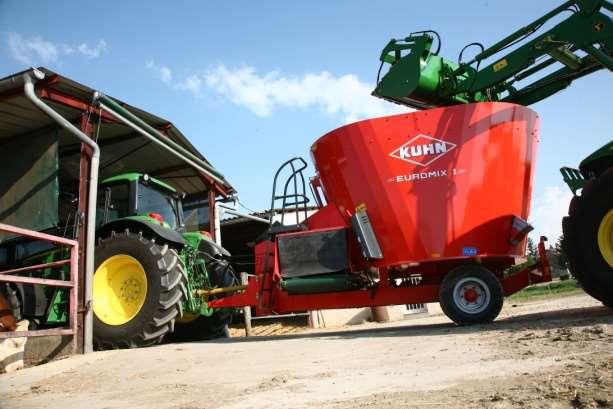

3 Grupy produktowe Oferta Firmy KUHN składa się z 10 grup produktowych Pługi Maszyny uprawowe Siew Nawożenie Nawożenie organiczne Ochrona roślin Maszyny komunalne Rozdrabnianie Maszyny zielonkowe i prasy Przygotowanie pasz

4 KUHN Group na świecie Jesteśmy reprezentowani w ponad 100 krajach

5 Miejsca produkcji maszyn KUHN

6 Technika nawożenia 1. Precyzja: Precyzyjne dozowanie nawozów Precyzyjna dawka na całej szerokości roboczej Utrzymywanie szerokości roboczej Prosta obsługi i nastaw 2. Oszczędność kosztów Włączanie i wyłączanie wysiewu nawozu Zmiana dawki przy zmianie szerokości roboczej Wysiew zgodny z mapą nawożenia Elektronika i sterowanie z wykorzystaniem GPS oraz ISOBUS 3. Działanie na rzecz ochrony środowiska: Zmienne dawkowanie Wysiew graniczny, lub krańcowy

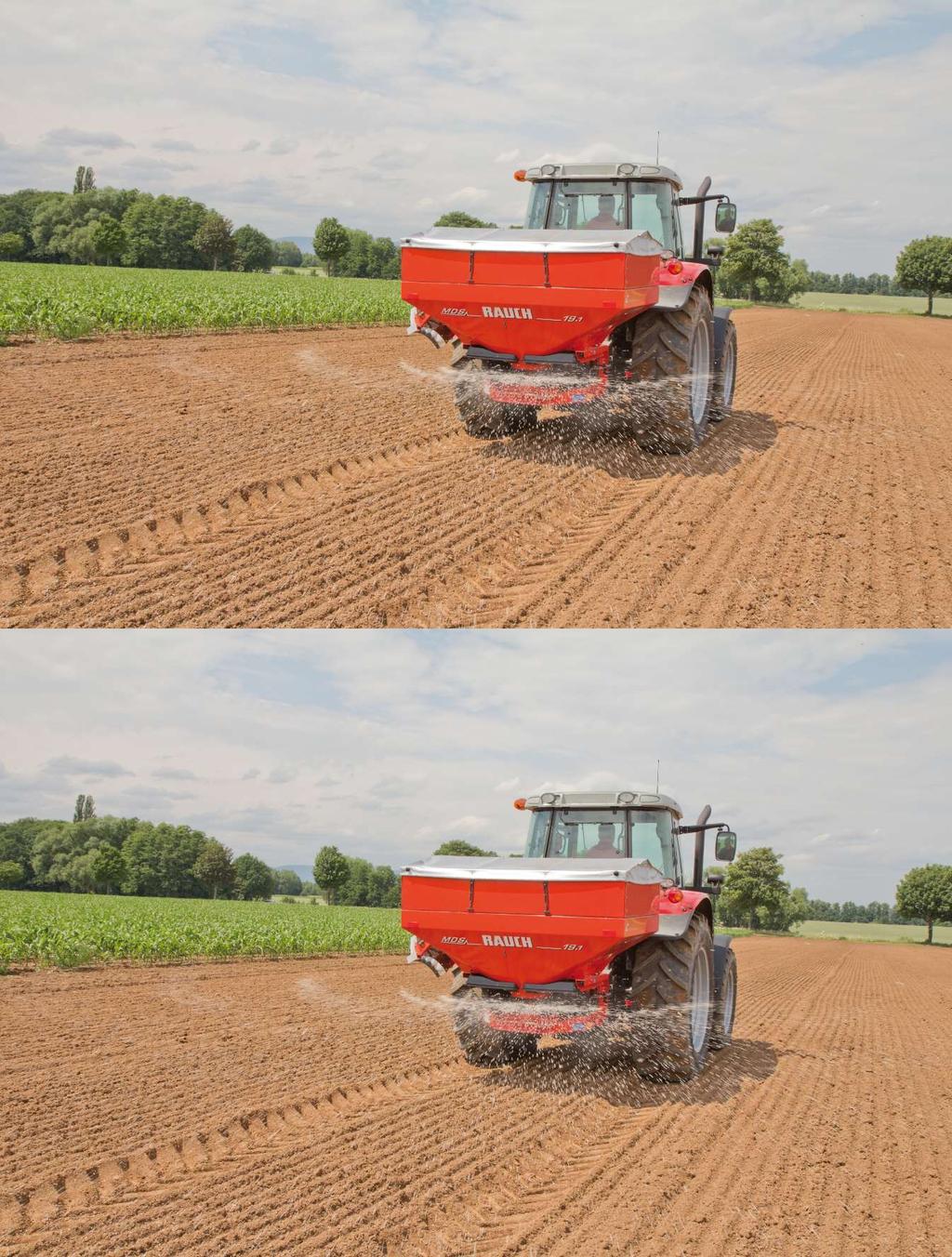

7 Dwutarczowe rozsiewacze nawozowe Szerokość robocza od 10 m do 50 m 20 km/h 16 km/h 12 km/h Dawka od 2 do 500 kg/ha Źródło: Bauernblatt/Landpost Ausgabe 51./52. vom 22. Dezember 2007

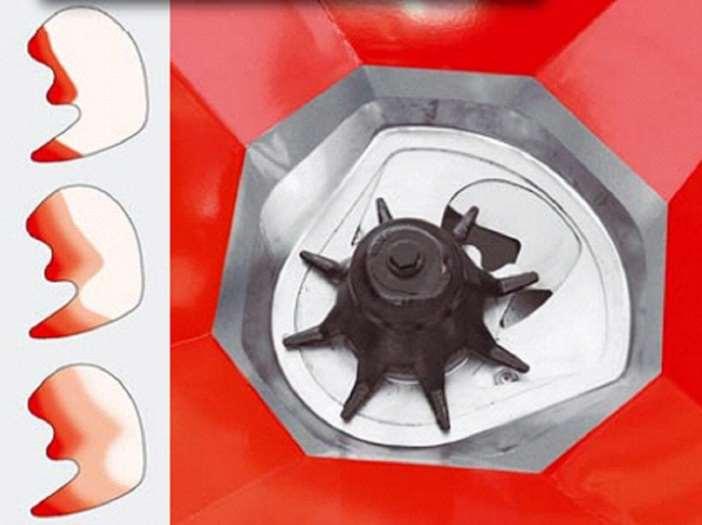

8 Podstawa precyzji dozowania dno zbiornika System dozowania CDA - opatentowany, wydłużony kształt wylotów nawozowych zapewnia płaski strumień nawozu i precyzyjne dozowanie nawozu na tarcze wysiewające niezależnie od dawki (500 kg/min). Korzyść: stałe natężenie przepływu nawozu na łopatki wysiewające, oraz niezmienne trójkątne obrazy wysiewu niezależnie od zmian dawki wysiewu

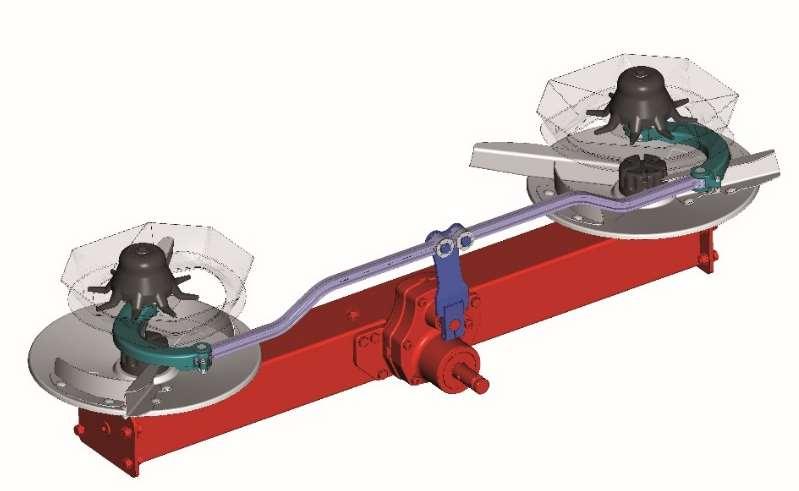

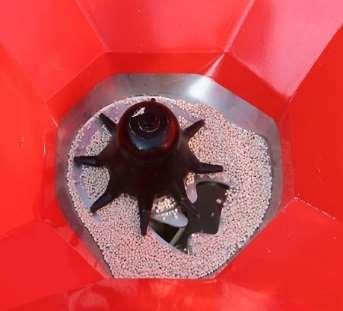

9 Precyzyjne dozowanie nawozów - mieszadło Wolne pulsacyjne, delikatne dla granul mieszadło (17 obr/min) Automatycznie wyłączanie mieszadła w przypadku zamknięcia zasuw Wbudowany system przeciążeniowy, zabezpieczający mieszadło w przypadku zablokowania

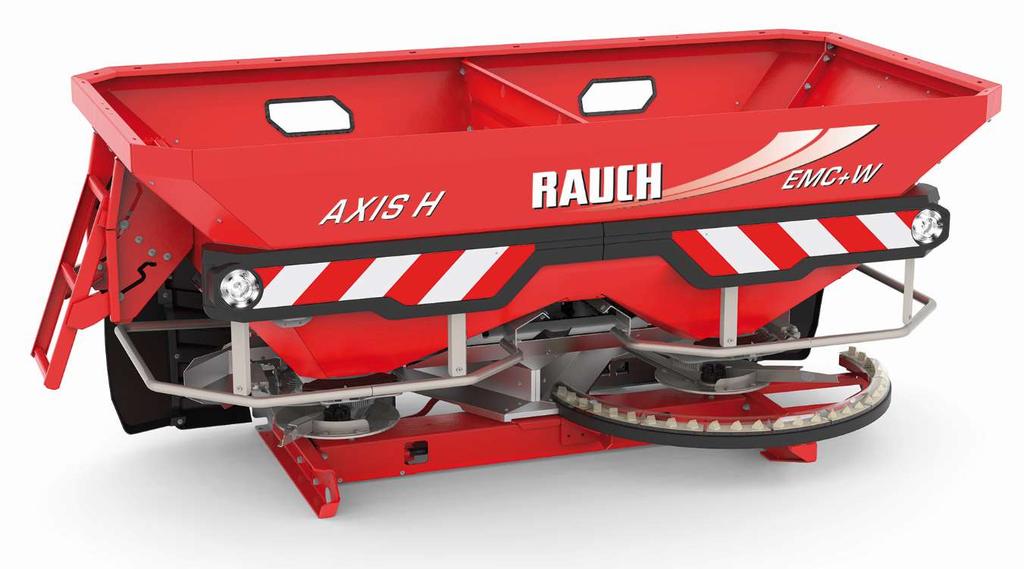

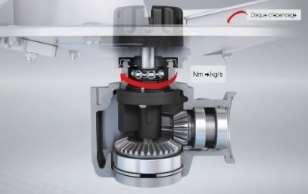

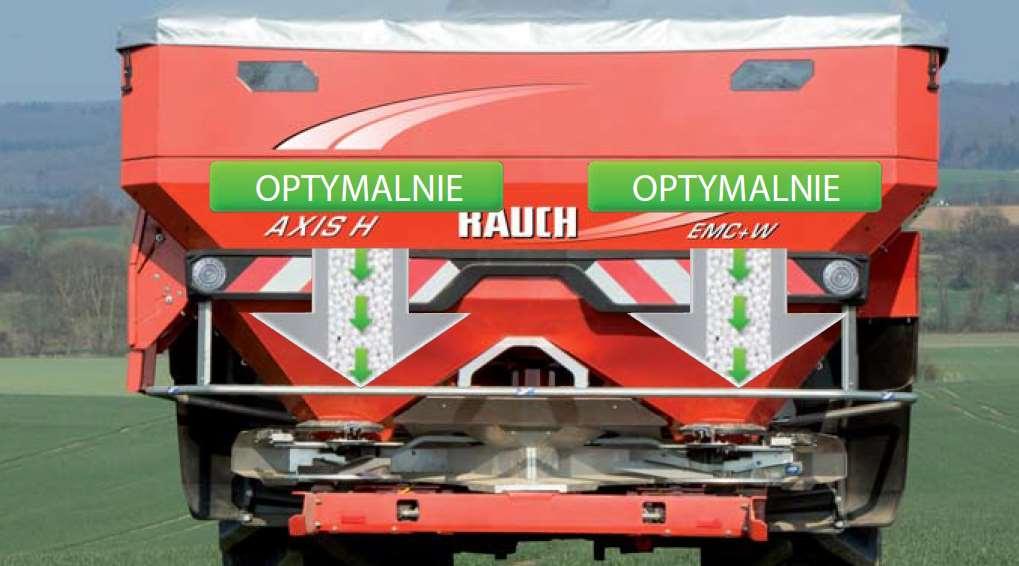

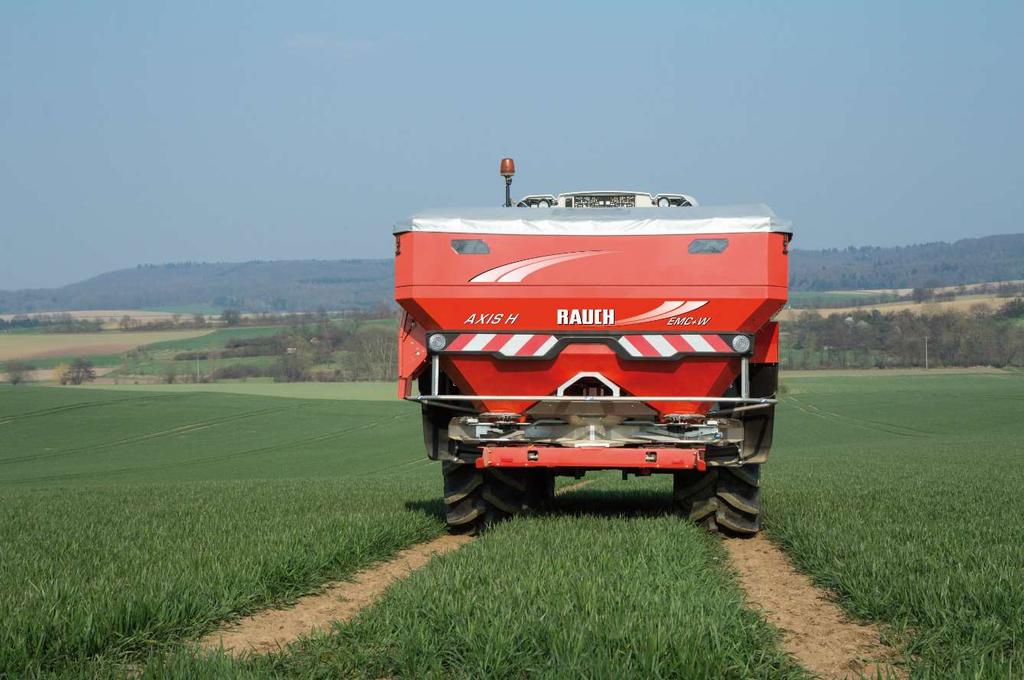

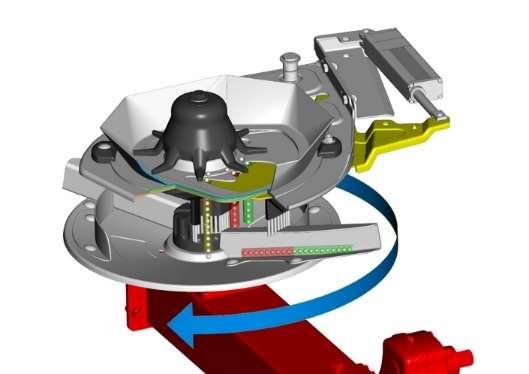

10 Precyzyjna dawka na całej szerokości roboczej RAUCH AXIS H-EMC Elektroniczna kontrola przepływu masy (EMC) 1. System EMC mierzy i koryguje przepływ nawozu z każdego wylotu nawozowego 2. Nie jest wymagana próba kręcona 3. Już na pierwszych metrach wykonuje automatyczną kalibrację 4. Gwarantuje precyzję na skłonach i podczas wysiewu nawozów różnej wilgotności lat doświadczenia z systemem EMC 6. System EMC dostępny w rozsiewaczach z napędem mechanicznym i hydraulicznym

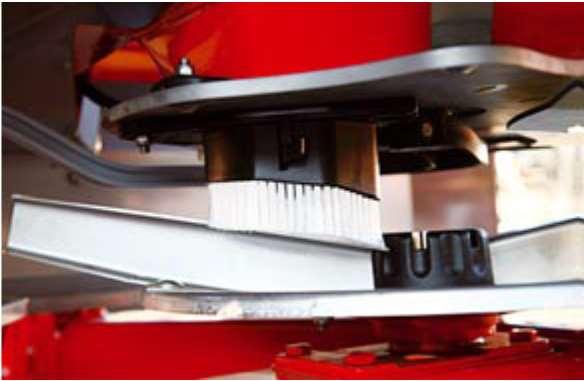

11 Odporność na zmiany warunków pracy Mała odległość pomiędzy dnem zbiornika, a tarczą wysiewającą gwarantuje precyzyjny punkt dozowania Ochrona przestrzeni strumienia nawozu przed zawirowaniem powietrza,

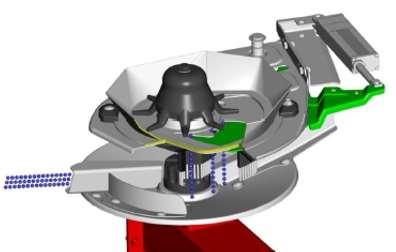

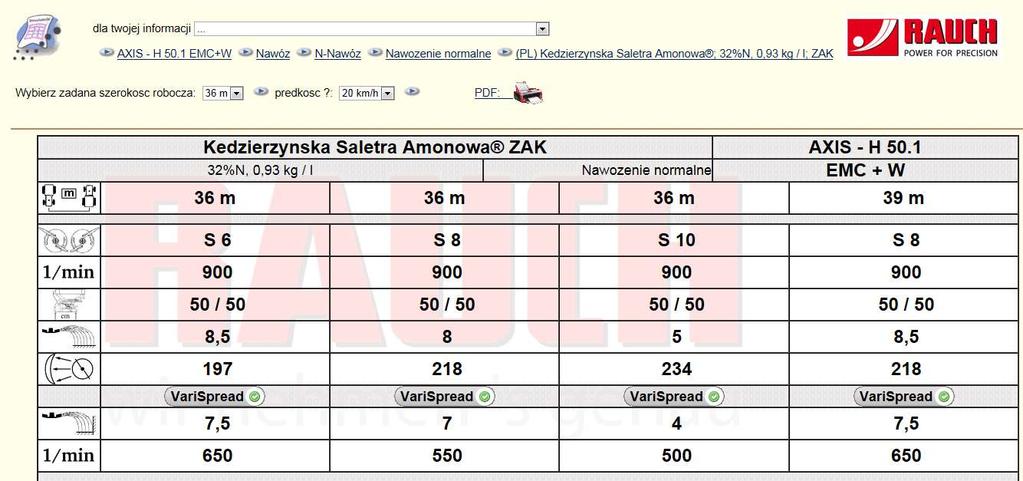

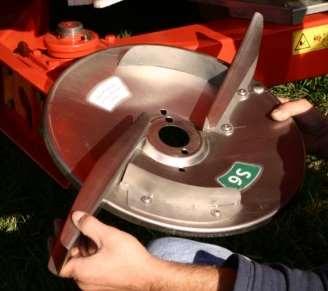

12 Precyzyjny wysiew nawozów Tarcza wysiewająca z łopatkami zamocowanymi na stałe do wysiewu normalnego i późnego dokarmiania. Obroty tarczy wysiewającej to 900 obr/min, co wpływa na wysiew z dużą częstotliwością równomiernych porcji nawozu, a w efekcie dokładny rozdział wzdłużny i optymalną energię wyrzutu Szerokość robocza regulowana poprzez zmianę punktu dozowania nawozu na łopatki wysiewające dzięki terminalowi CDA wg. tabel wysiewu

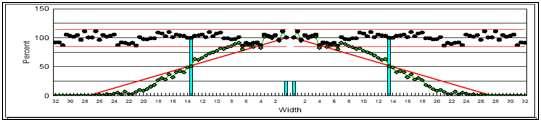

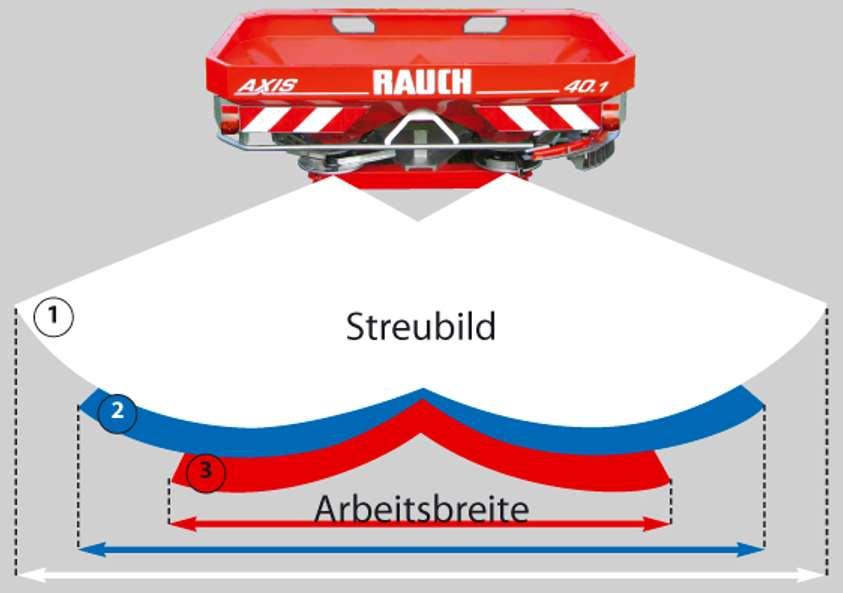

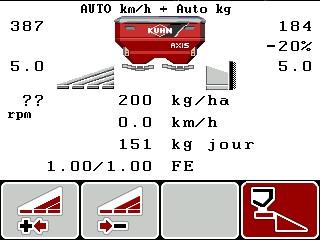

13 Precyzyjna dawka na całej szerokości roboczej Obraz wysiewu Szerokość robocza 27 czujników radarowych AXMAT

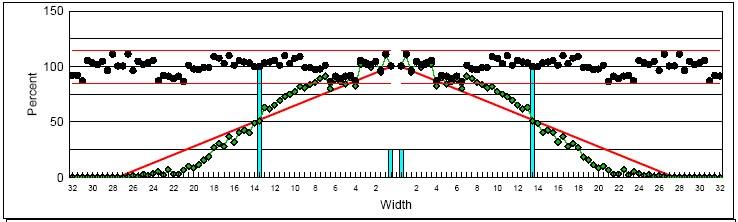

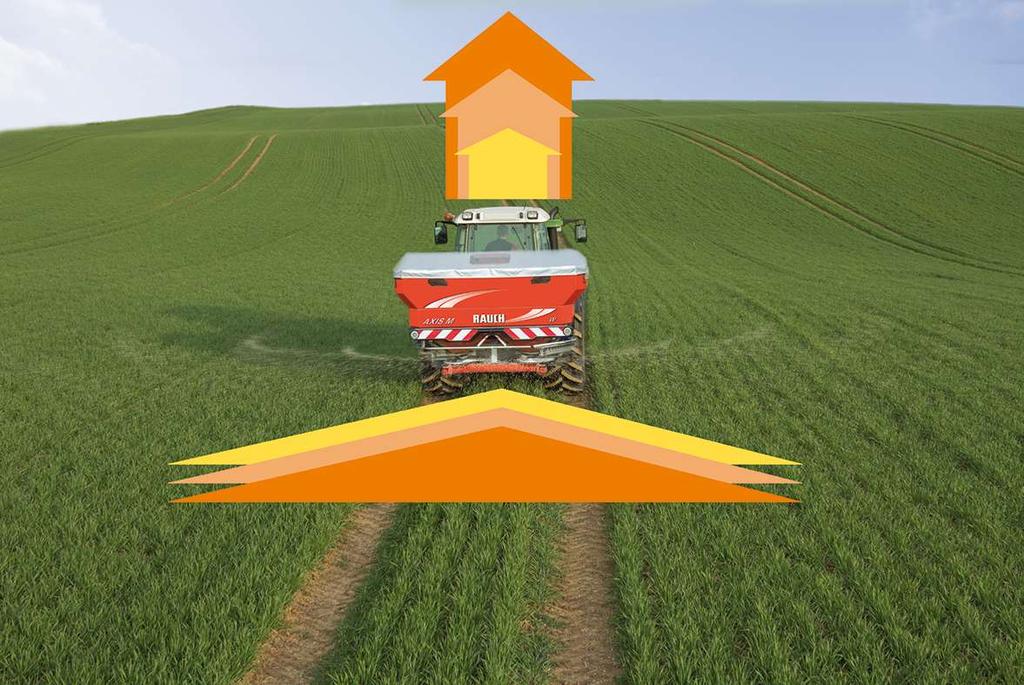

14 Trójkątny obraz wysiewu gwarantuje precyzję Prędkość robocza: 10 km/h Współczynnik odchylenia: 6,76 % Prędkość robocza: 15 km/h Współczynnik odchylenia: 4,46 % Prędkość robocza: 20 km/h Współczynnik odchylenia: 6,13 % Prędkość robocza: 25 km/h Współczynnik odchylenia: 5,39 % Dawka 333 kg/ha to 500 kg/min przy 25 km/h

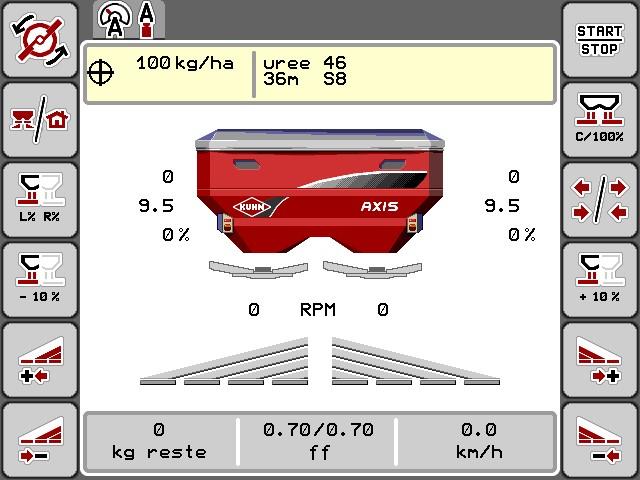

15 Wysiew nawozów na podstawie map nawozowych GPS - control Wysiew nawozów na podstawie wskazań położenia GPS i map nawozowych Możliwość wykorzystania czujnika N-Sensor do zmian dawki wysiewanego azotu Całkowicie automatyczna praca maszyny na polu Wysyłanie map nawozowych i ustawień rozsiewacza z biura gospodarstwa Możliwość komunikacji ze wszystkimi monitorami w systemie ISOBUS z wykorzystaniem sygnału GPS ciągnika

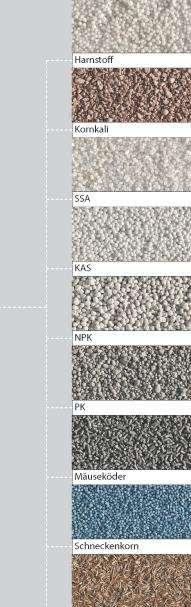

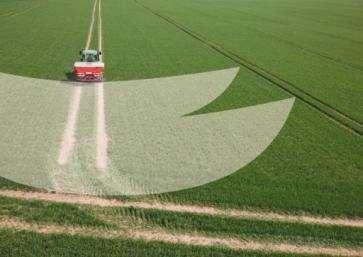

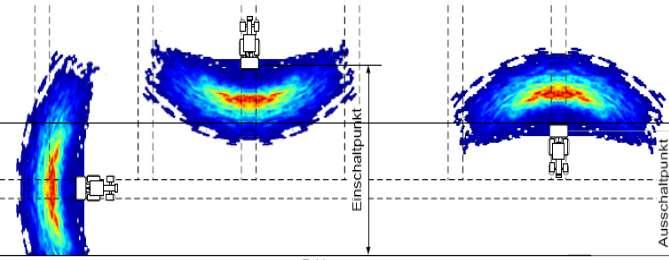

16 Optipoint rozpoczynanie wysiewu nawozu GPS - control Nawóz nr. 1 Nawóz nr.2 Unikatowy system: RAUCH to pierwszy producent, który oferuje rolnikom rzeczywiste wskazówki wysiewu dla każdej szerokości roboczej i każdego rodzaju nawozu Automatyczne otwieranie/zamykanie zasuw we właściwym momencie. Korzyść : Optymalizacja dokładności wysiewu na uwrociach.

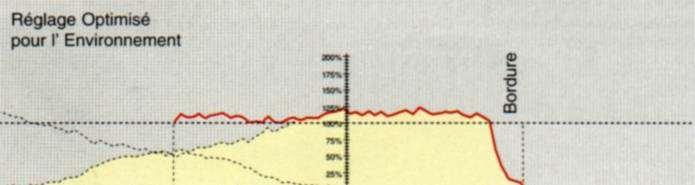

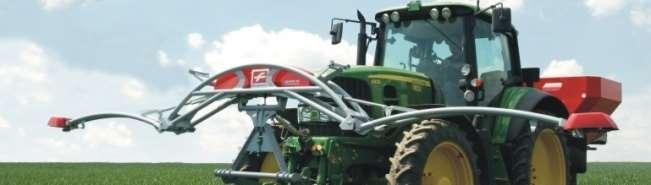

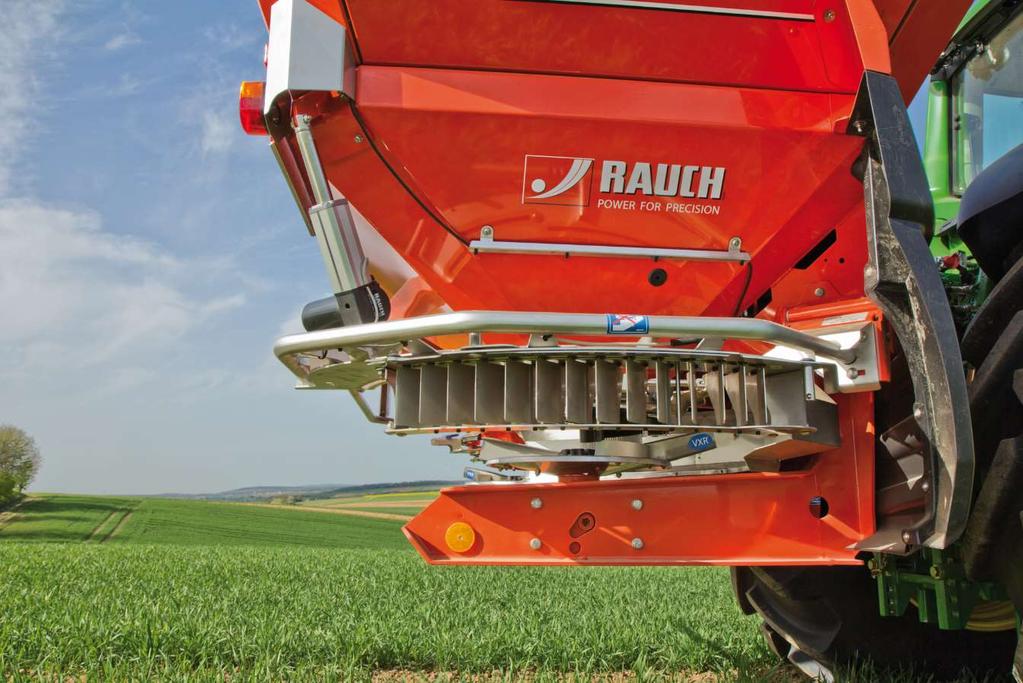

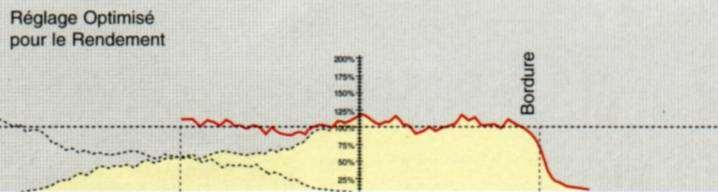

17 Wysiew nawozów przy granicy pola Rozsiewacze z hydraulicznym napędem tarczy Rozsiewacze z mechanicznym napędem tarczy

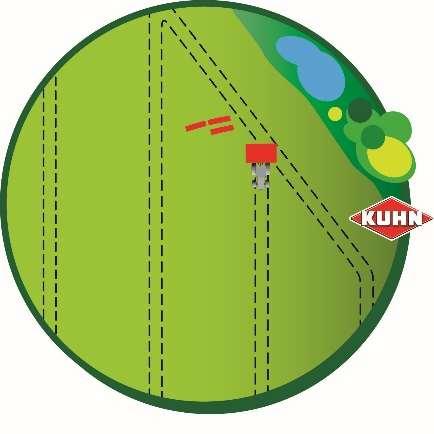

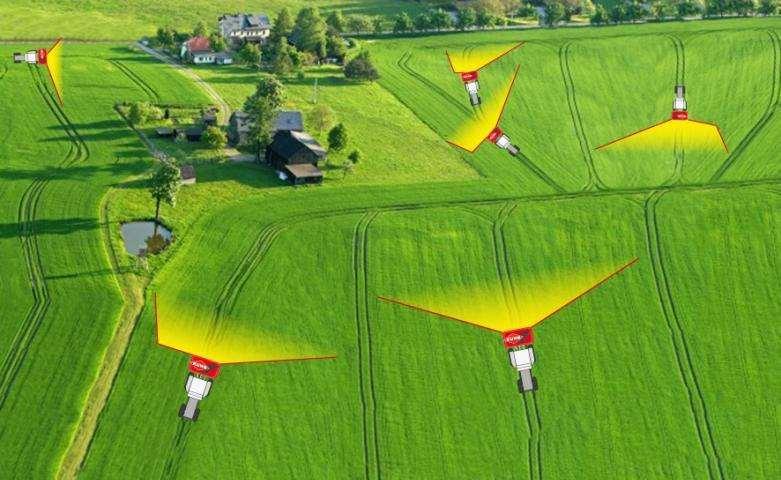

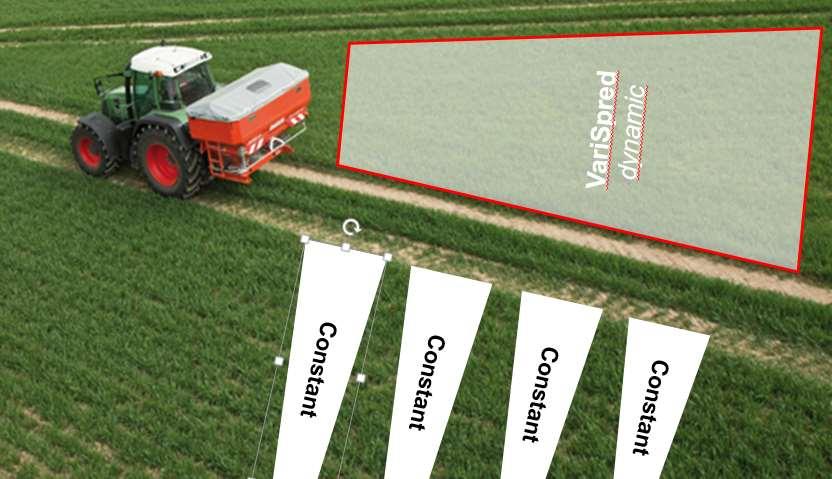

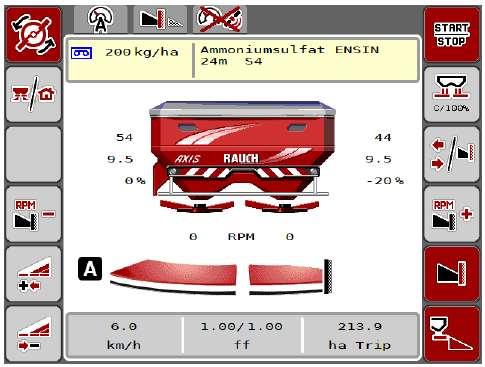

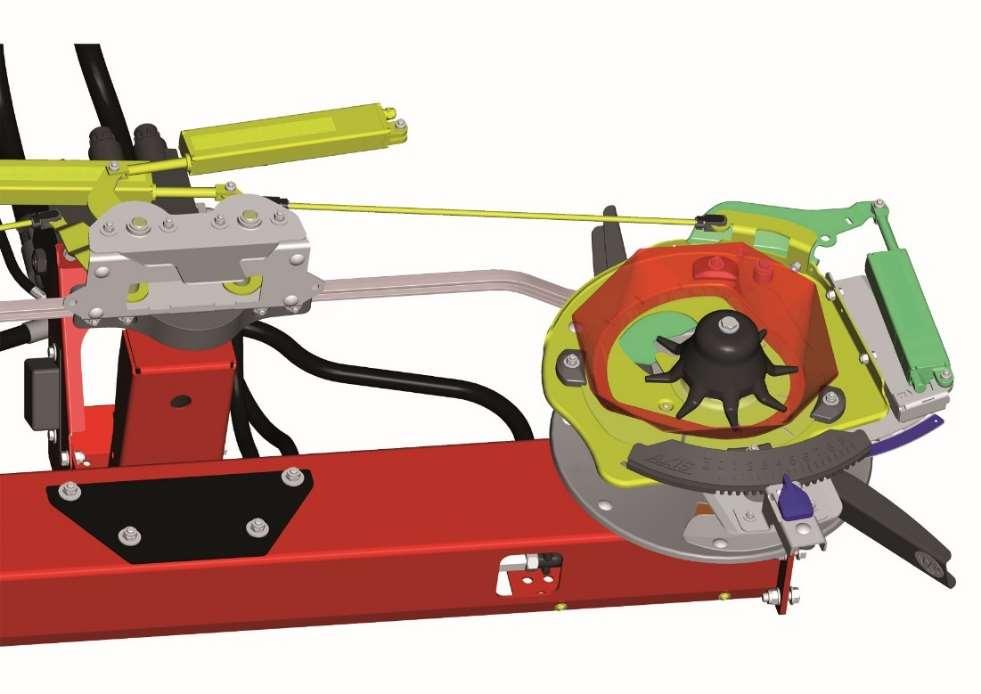

18 Zmiana dawki przy zmianie szerokości roboczej GPS - control Varispread Dynamic - bezstopniowa zmiana szerokości roboczej na klinach zmiana szerokości roboczej i dawki

19 Zmiana dawki przy zmianie szerokości roboczej

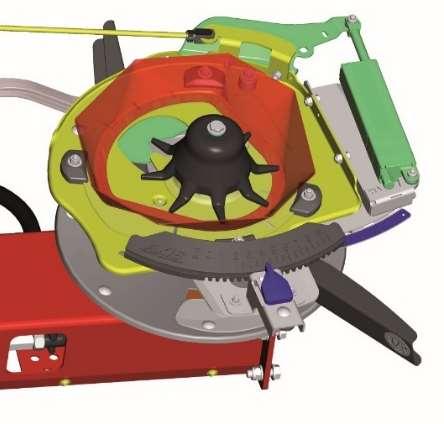

20 Nowość : Speed Servo Punkt padania Otwarcie zasuwy Cele nowego rozwiązania : + szybciej + dokładniej + wiarygodniej

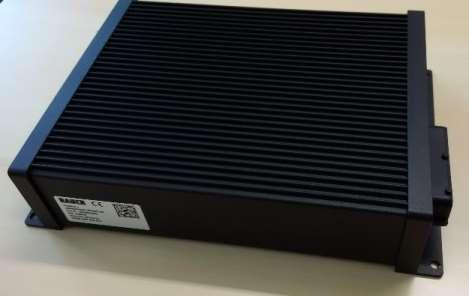

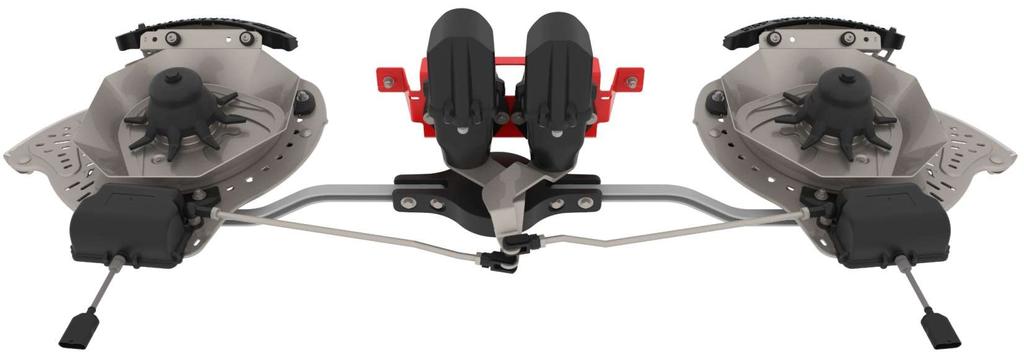

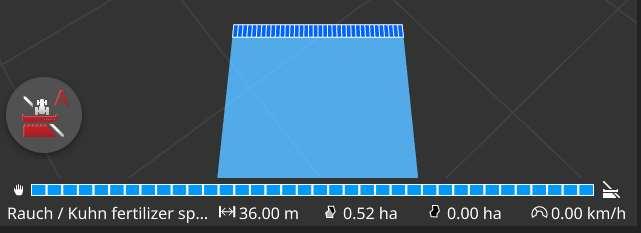

21 VARISPREAD PRO Nowy ECU + Speed Servo = Varispread Pro Automatycznie przez GPS 1 sekcja/metr (36 m 36 Sekcji) Varispread Pro = Section Control vario z rozsiewaniem przy dużych prędkościach!

22 VARISPREAD PRO W trybie ręcznym 8 sekcji

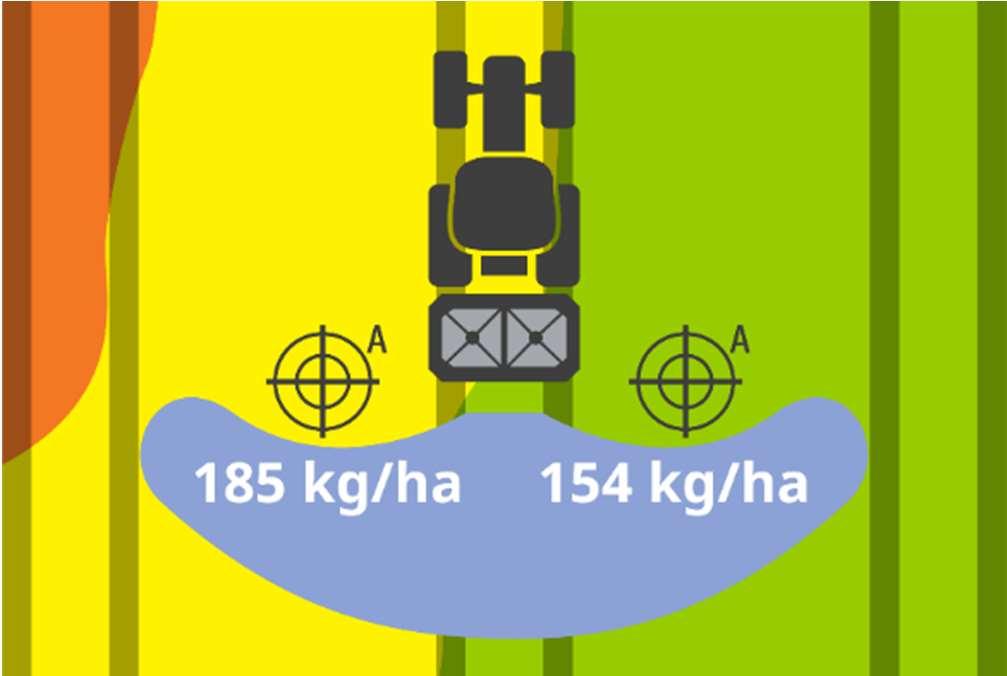

23 Obustronne zmienne dawkowanie Zmienne dawkowanie po dwóch stronach Dzięki systemowi EMC możliwe jest dozowanie 2 różnych dawek nawozu (na każdą tarczę z osobna) w oparciu o mapy zmiennego dawkowania

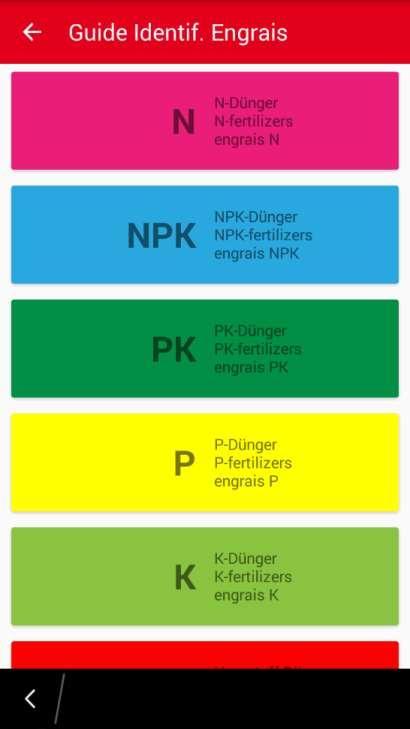

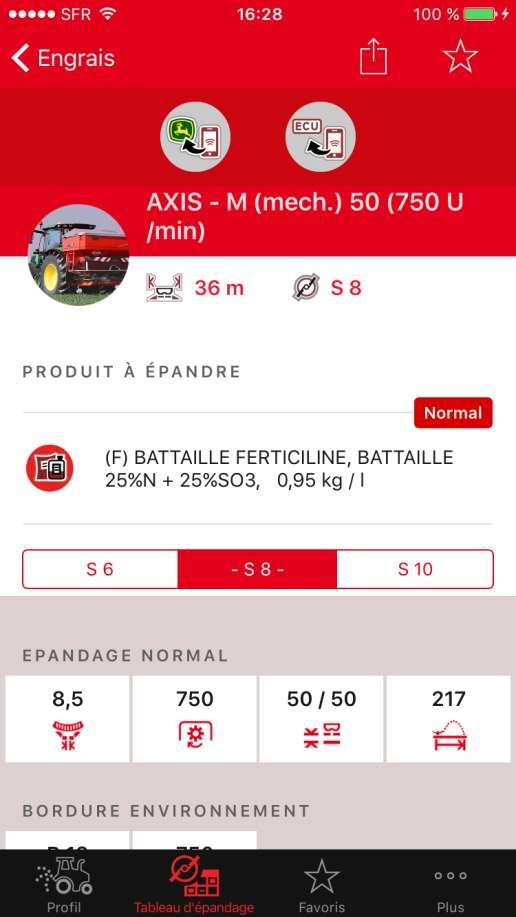

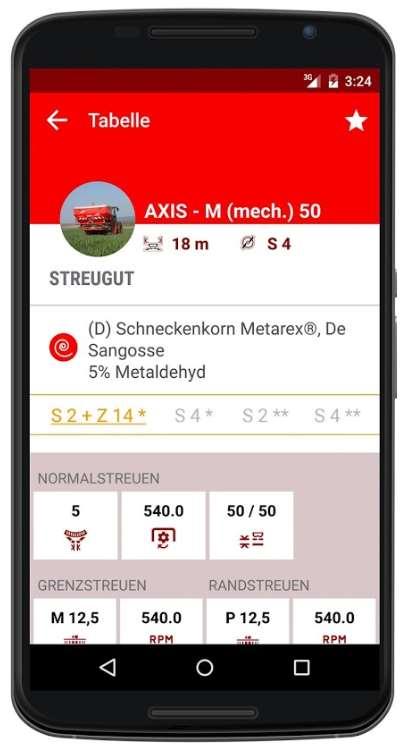

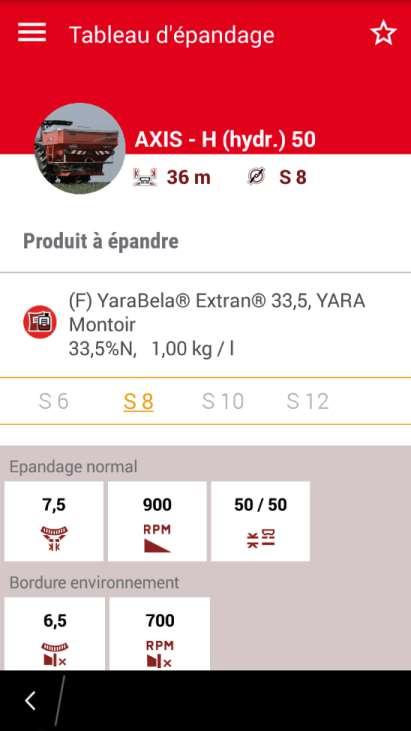

24 SpreadSet W celu właściwego ustawienia rozsiewacza Nazwa producenta nawozu System identyfikacji nawozu

25 SpreadSet Technologia nie tylko zapewnia nowe sposoby sterowania maszynami, ale również umożliwia bezprzewodową komunikację i zarządzanie parametrami ich pracy

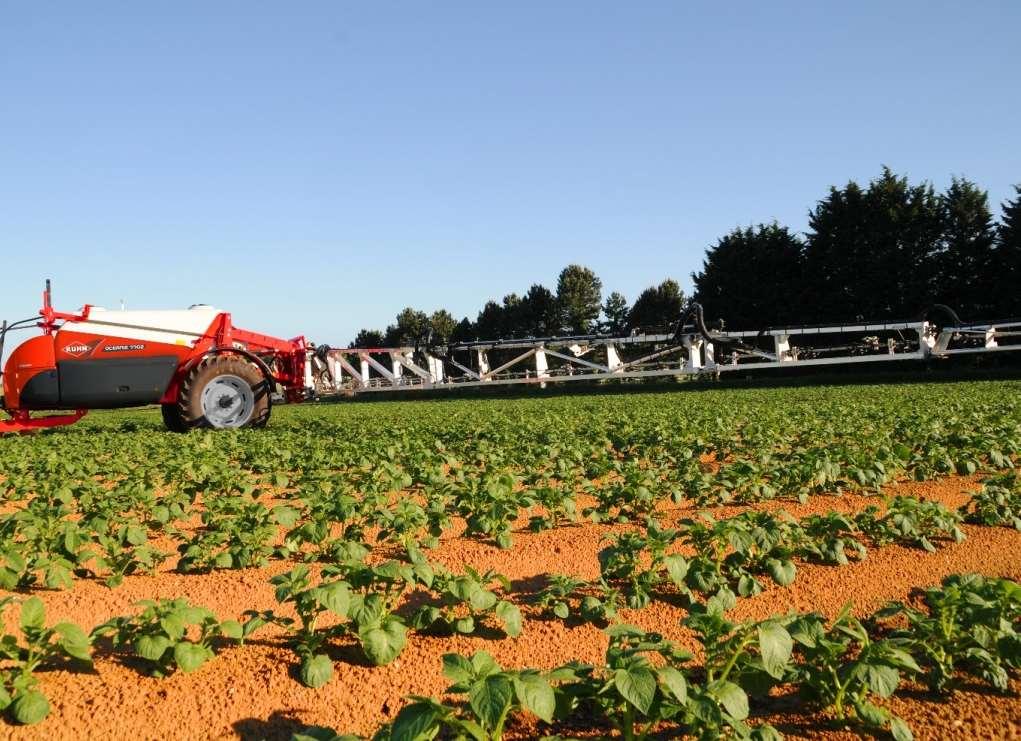

26 Rozwiązania stosowane w opryskiwaczach

27 H-MATIC Połączenie H-MATIC i GPS Section Control : Automatyczne unoszenie belki na uwrociach

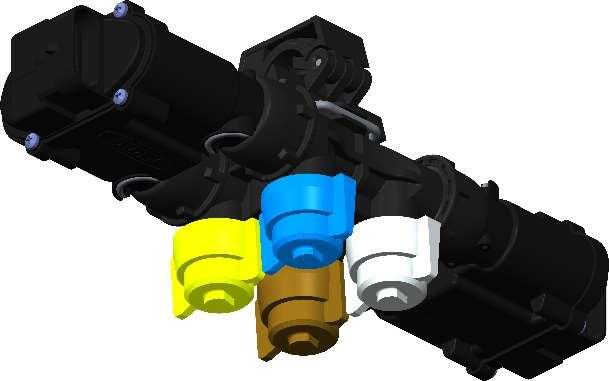

28 MULTISPRAY MULTISPRAY : multifunkcyjne głowice Kiedy liczy się precyzja i szybkość działania podczas zmian dawki i kontroli sekcji- bez konieczności zmiany ciśnienia roboczego

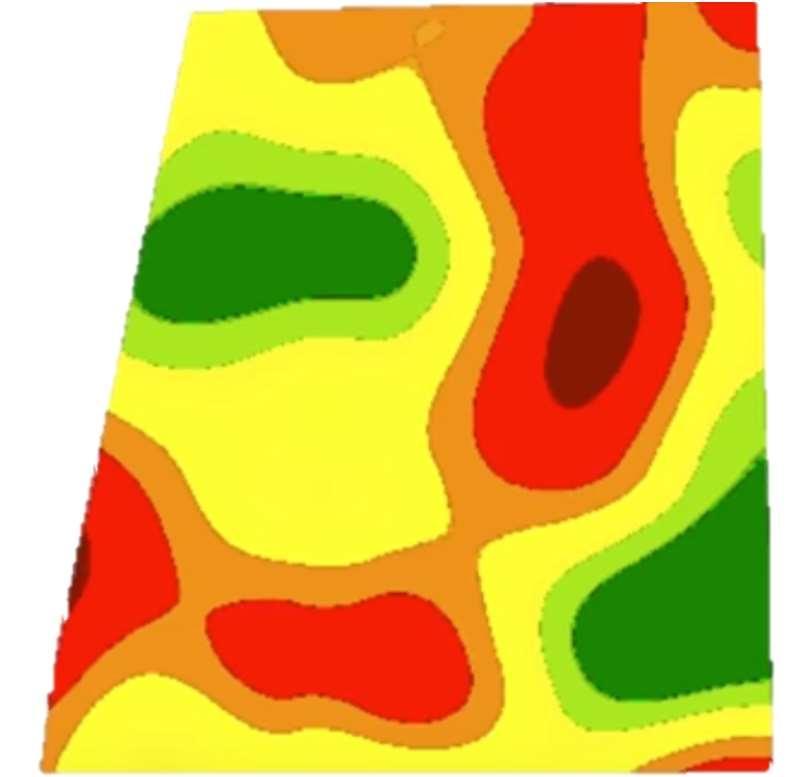

29 MULTISPRAY Rozwiązanie dla map zmiennego dawkowania Automatyczny wybór dyszy Zmiana dawki możliwa bez zmiany prędkości (w skrajnych zakresach) Zachowanie jakości oprysku przy zmianie dawki wg. mapy Przykład : Dawka 80 l/ha -> Dysza Dawka 120 l/ha -> Dysza Dawka 150 l/ha -> Dysza Dawka 200 l/ha -> Dysza +

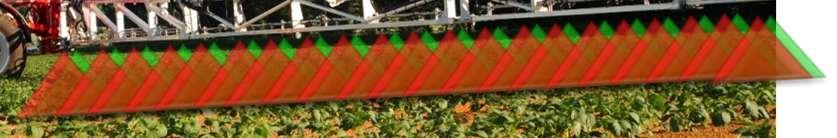

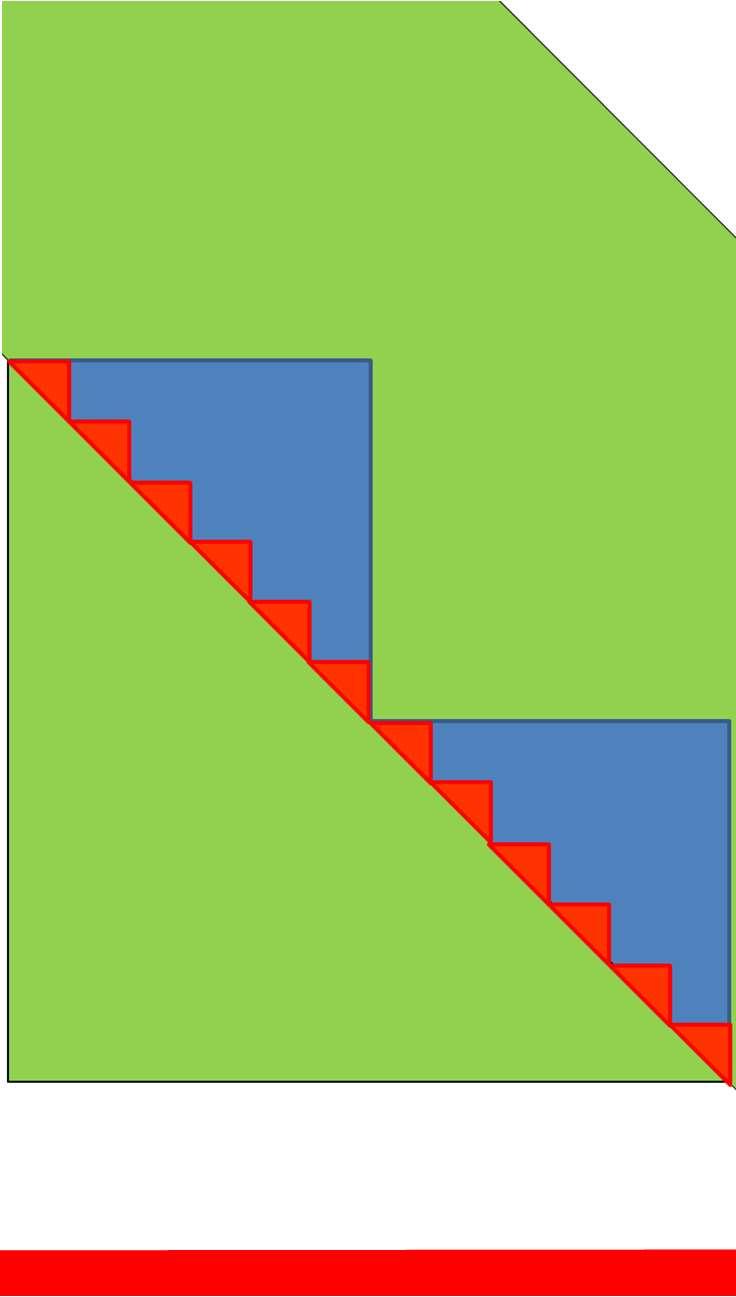

30 MULTISPRAY MULTISPRAY : wyłączanie pojedynczych dysz za pomocą GPS Minimalizacja nakładek Oszczędność środków ochrony roślin Zmniejszenie ryzyka działania fitotoksycznego środków Wyłączanie dysz Wyłączanie sekcji = Oszczędność ŚOR Obszar nakładki co najmniej 9 krotnie większy niż przy wyłączaniu pojedynczych dysz

31 MULTISPRAY Zarządzanie opryskiem w zależności od prędkości Automatyczny wybór odpowiedniej dyszy Automatyczne przełączanie dysz podczas przyspieszania i zwalniania Zachowanie parametrów oprysku podczas zmian prędkości Przykład: 5 km/h -> Dysza 8 km/h -> Dysza 12 km/h -> Dysza 15 km/h -> Dysza +

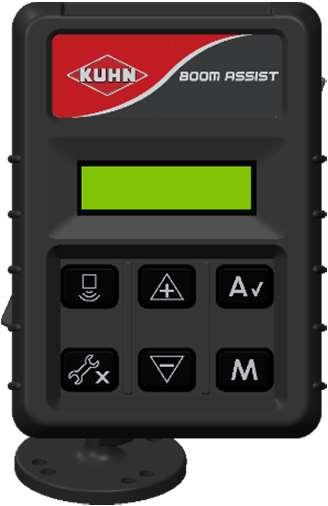

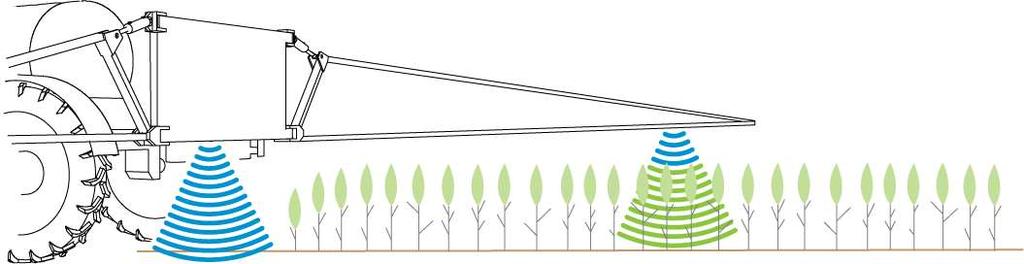

32 BOOM ASSIST BOOM ASSIST BOOM ASSIST Total Pro Kontrola wysokości Kontrola zmiennej geometrii Niezrównana czułość!» Dla belek powyżej 30 m 3 czujniki Czujnik pochylenia Hydrauliczny zawór proporcjonalny Sterownik BOOM ASSIST

33 BOOM ASSIST BOOM ASSIST Główne cechy Łatwa obsługa» Wybór «Gleba», «Łan» lub «Hybryda»» Ustawienie wysokości belki Praca w dzień i w nocy Oprogramowanie w 100% zaprojektowane dla układu zawieszenia belki KUHN Puste place w łanie? Tryb HYBRYDOWY utrzymuje belkę na stałej wysokości!» Patent!

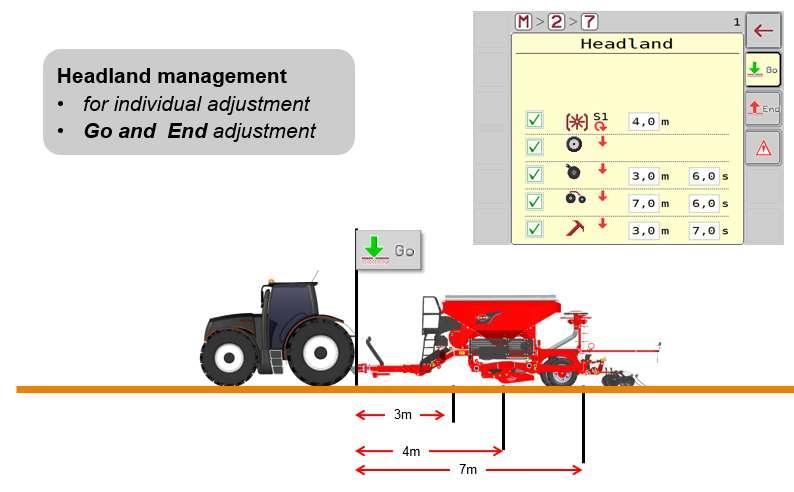

34 Siewniki pneumatyczne ESPRO Zmienna aplikacja materiału siewnego w oparciu o mapy zasobności, lub plonu Zarządzanie na uwrociach - Start i stop w sekwencjach

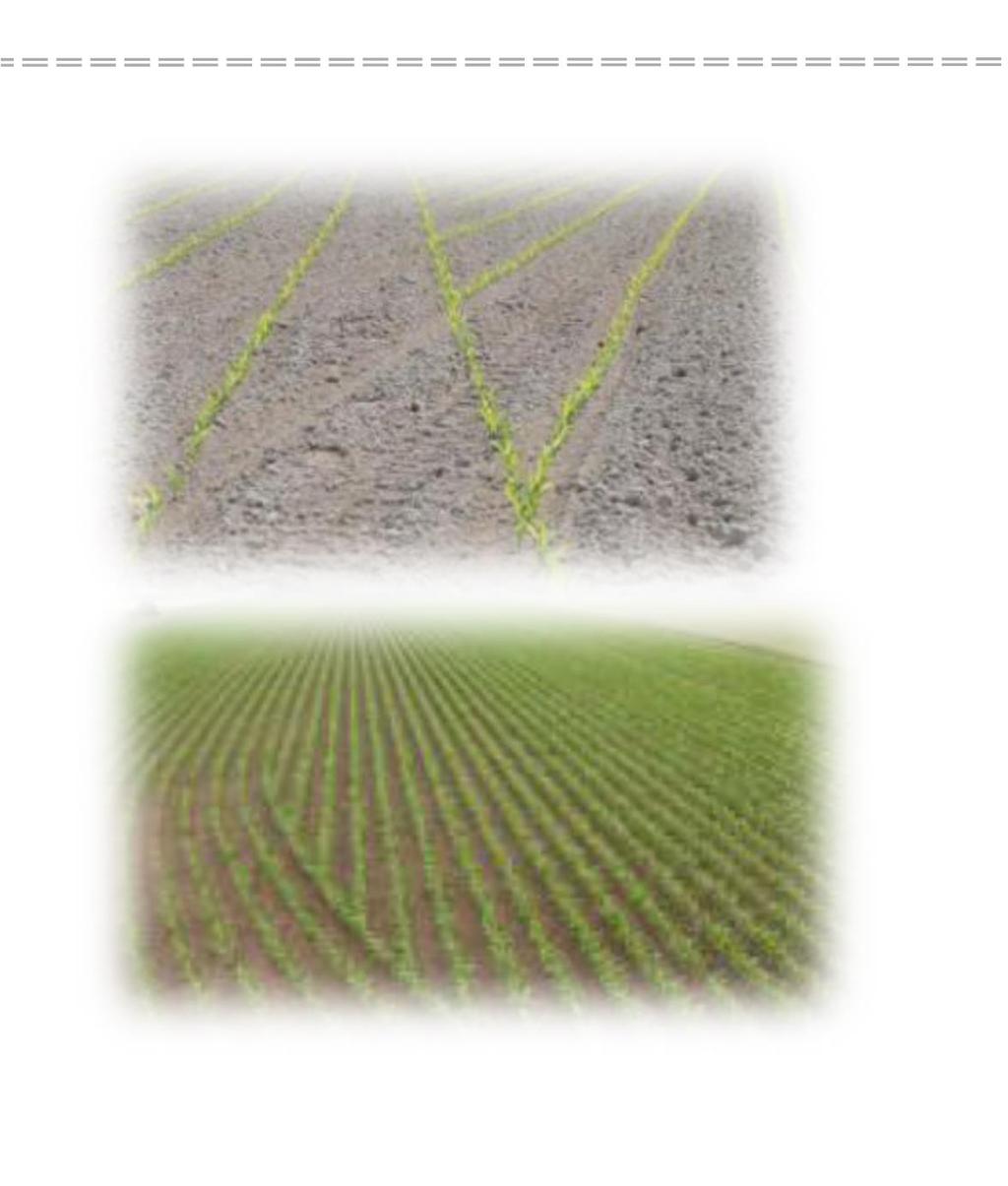

35 GPS- Section Control Oszczędność materiału siewnego

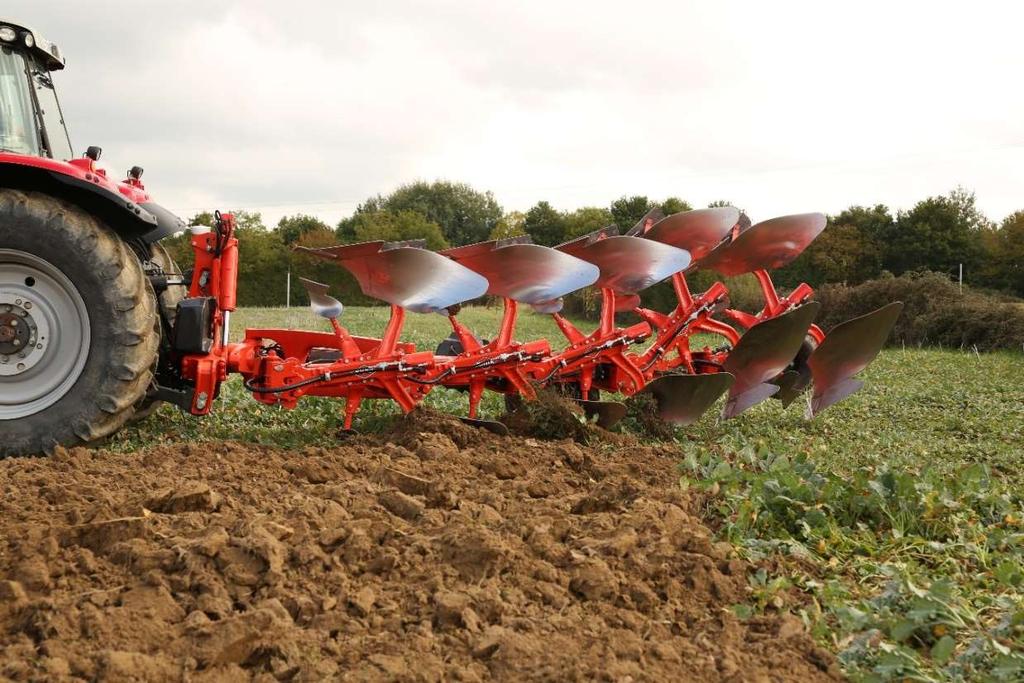

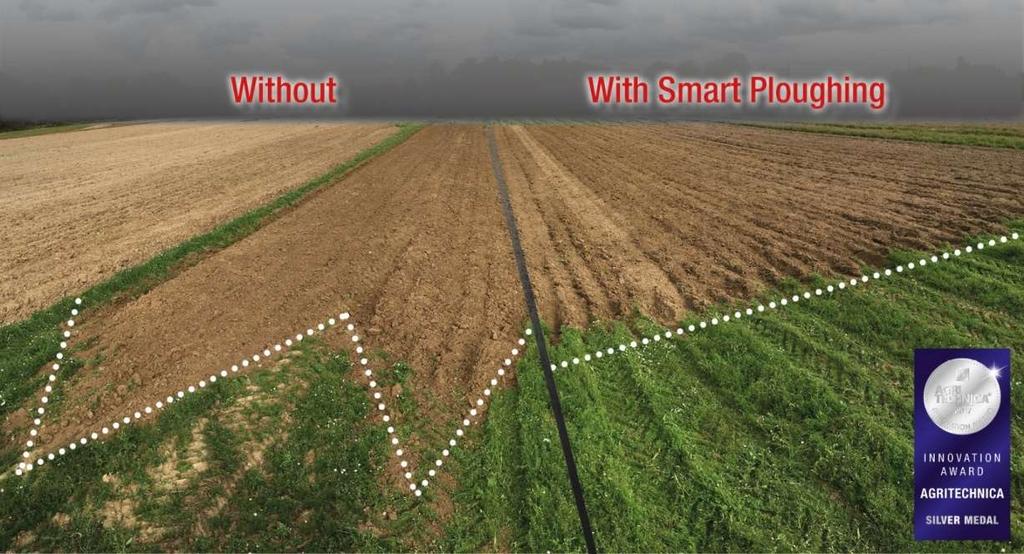

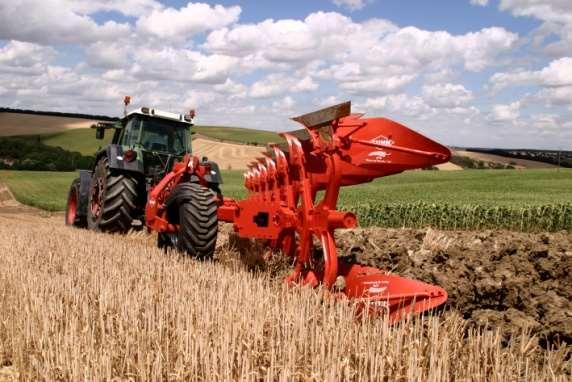

36 Pług sterowany sygnałem GPS

37

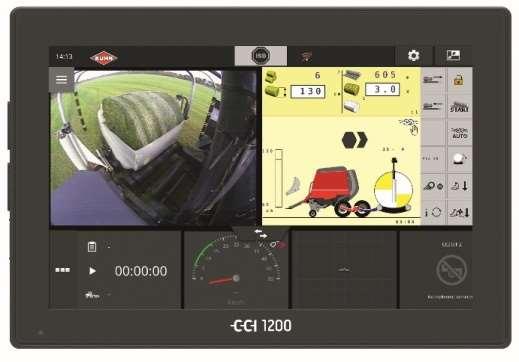

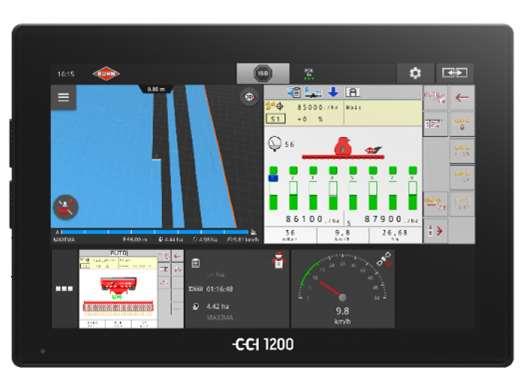

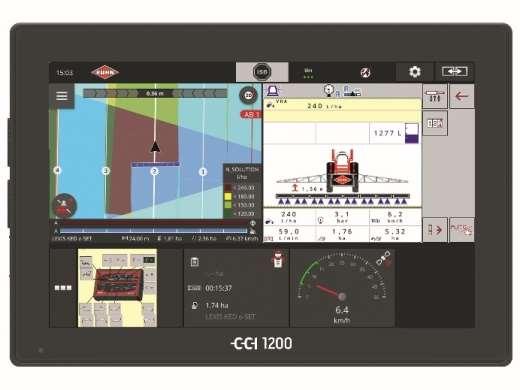

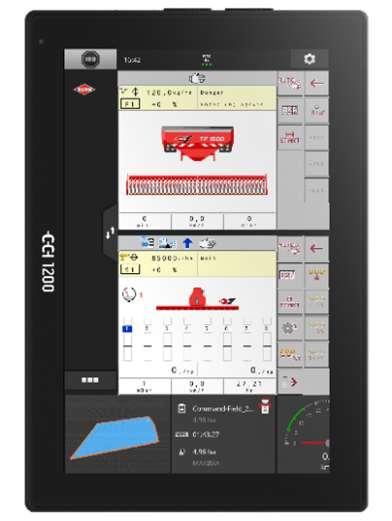

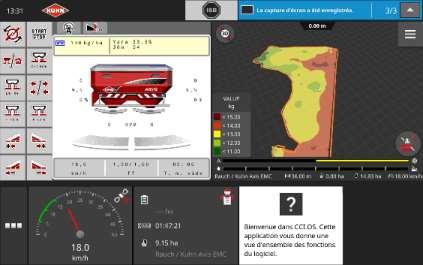

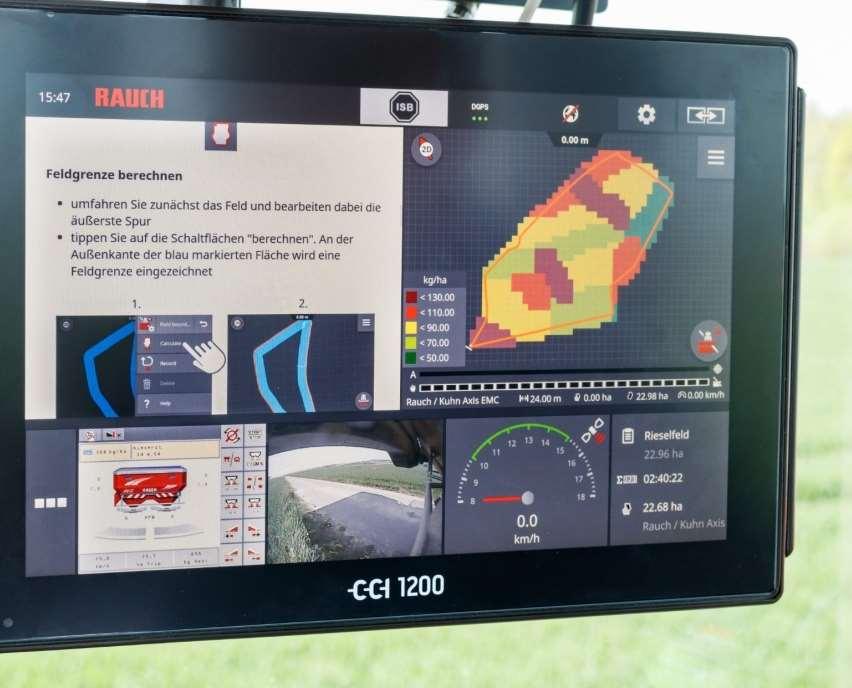

38 CCI nowe możliwości Obrotowy monitor Duży ekran display 12,1 / 30,5 cm, Wyświetlanie wielu funkcji jednocześnie w pionie lub poziomie

39 CCI nowe możliwości Uniwersalność Obrotowy ekran Section Control 254 Seckcje w trybie automatycznym Task Control Dokumentacja w ISO- XML Multi Touch Jak Smartphone Rate Control Mapy zasobności Camera Do 8 kamer 2x Universal Terminal Możliwość kontroli 2 maszyn ISOBUS w tym samym czasie Tramline Control Ścieżki technologiczne z GPS Convert Połączenie z N-Sensor Help System Pomoc w razie potrzeby Parallel Tracking Równoległe prowadzenie Tecu Dane ciągnika

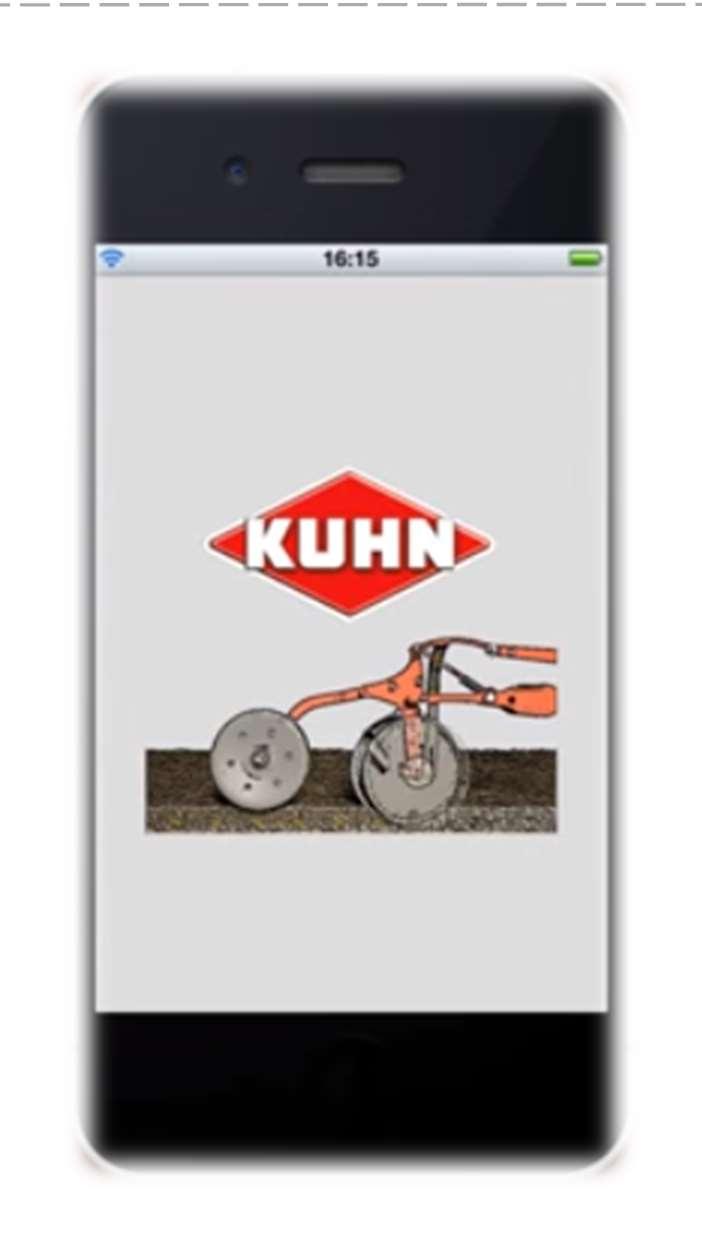

40 Aplikacje mobilne KUHN

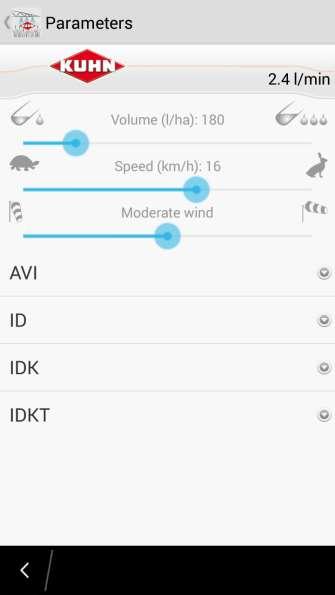

41 Aplikacje mobilne Konfigurator dysz Kalkulator opłacalności systemu e-twin Asystent kalibracji siewnika Kalkulator pojemności wozu paszowego Kalkulator folii, siatki i sznurka Asystent siewnika punktowego Asystent doboru optymalnej maszyny zielonkowej

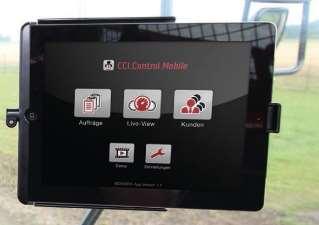

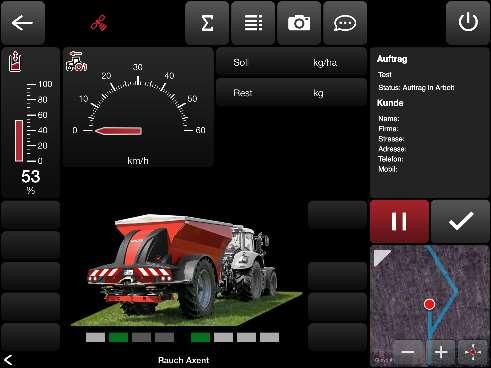

42 CCI.Control

43 Dziękuję za uwagę
