Stacjonarna Nagrzewnica Powietrza typu PK N parametry techniczne urządzeń

Transkrypt

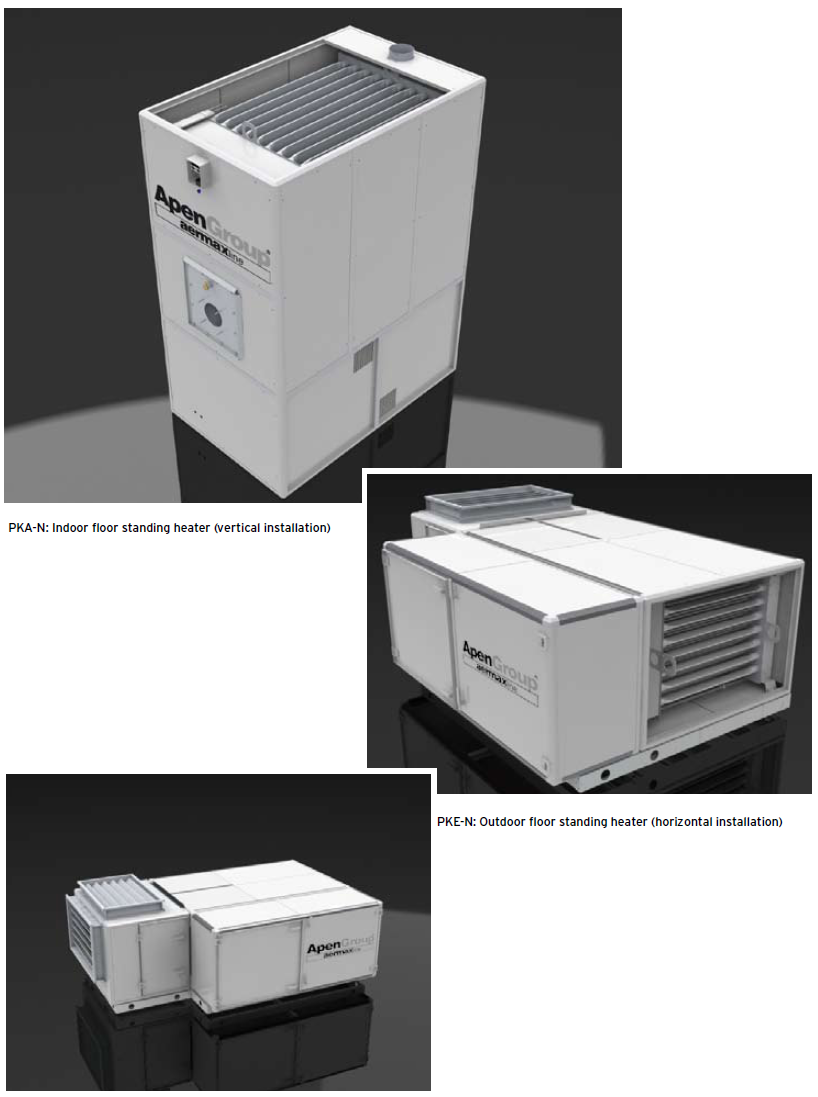

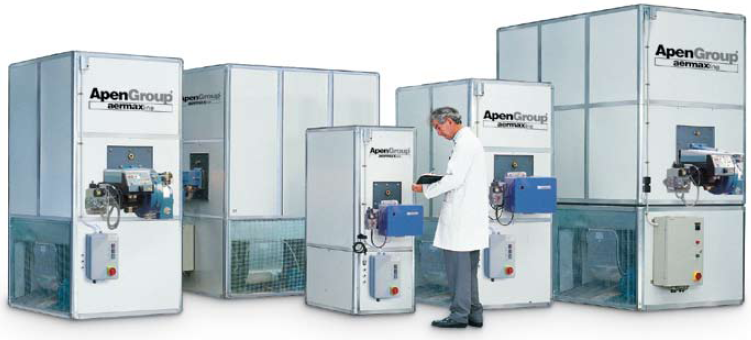

1 Nagrzewnica typu PK-A urządzenia w wersji wewnętrznej pozycja instalacyjna PIONOWA przepływ powietrza z DOŁU do GÓRY. Urządzenie może występować w wersji zewnętrznej oznaczenie E. Nagrzewnica typu PK-E urządzenia w wersji zewnętrznej pozycja instalacyjna POZIOMA wykonanie PRAWO lub LEWOSTRONNE. Możliwość współpracy z fabryczną komorą mieszania powietrza. standardowo urządzenie występuje w wersji wewnętrznej oznaczenie A -1-

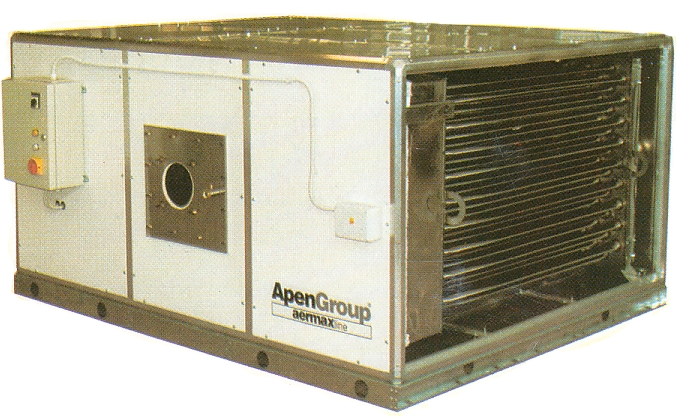

2 Sekcja Grzewcza Nagrzewnicy Powietrza - Komora Spalania i Wymiennik Ciepła: Komora spalania wykonana ze stali szlachetnej AISI 430, z dużą powierzchnią wymiany ciepła. Jej kształt oraz sposób aranżacji przepływu powietrza kierowanego na wymiennik ciepła zapewnia prawidłowy rozpływ powietrza z optymalnym odbiorem ciepła z jej gorących powierzchni. Komora spalania i wymiennik ciepła w wersji pionowej Przepływ spalin w układzie trzy-ciągowym, w połączeniu z wymiennikiem ciepła typu spalinypowietrze. Sam wymiennik wykonany ze stali szlachetnej AISI 304, wyposażony w zespół przepłaszczonych płomieniówek. Ich kształt (patent nr MI94U00269), ukierunkowanie oraz aerodynamiczne wyprofilowanie zapewnia optymalny odbiór ciepła przez przepływające przez sekcję wymiennika powietrze. Płomieniówki wymiennika zespolone są z kolektorami spalin spawaniem - metoda TIG. Przedni panel inspekcyjny oraz cztery panele tylne wymiennika ciepła, wykonane są ze stali AISI 430. Komora spalania i wymiennik ciepła w wersji poziomej Izolacja paneli inspekcyjnych oraz izolacja płyty montażowej palnika wykonana jest z wełny mineralnej. Na wyposażeniu urządzenia znajduje się wziernik obserwacji płomienia palnika oraz króciec pomiaru ciśnienia w komorze spalania. -2-

3 Komora spalania i wymiennik ciepła osadzone wewnątrz ram nośnych, wykonanych z aluminium. Ścianami konstrukcji są płyty typu sandwich z izolacją termiczną z wełny mineralnej o grubości 25 mm (32 kg/m³), z kompletem uszczelek. Zewnętrzna strona płyty wykonana z blachy galwanizowanej z 1 mm uplastycznioną powłoką. Strona wewnętrzna to blacha jak wyżej o grubości 0,6 mm. Wlot powietrza zabezpieczony siatką ze stali galwanizowanej o grubości 1,5 mm. Standardowe wykonanie urządzeń w wersji poziomej, to wykonanie PRAWOSTRONNE (wlot powietrza ze strony lewej wyrzut ze strony PRAWEJ patrząc na urządzenie od strony palnika). Konieczność wykonania LEWOSTRONNEGO wymaga wyszczególnienia w zamówieniu i nie pociąga za sobą jakichkolwiek dopłat finansowych. Wszystkie urządzenia mają na wyposażeniu uchwyty transportowe, umożliwiające łatwe przenoszenie urządzeniami dźwignicowymi lub podnośnikami. Na wyposażeniu urządzeń w wersji instalacyjnej POZIOMEJ, znajdują się również podstawy montażowe. Podstawowe elementy wyposażenia podsumowanie: Aluminiowe ramy nośne Filtry powietrza Płomieniówki wymiennika ciepła Wentylator. wentylatory odśrodkowe Króciec spalinowy z tyłu urządzenia Podstawa montażowa Komora spalania Płyta montażowa palnika Drzwiczki inspekcyjne Sekcja wentylacyjna jej wyposażenie stanowi jeden lub więcej wentylatorów odśrodkowych. Są one wolnoobrotowe o stałym wydatku powietrza, zapewniające pracę urządzenia na niskim poziomie hałasu użytkowego. Wentylatory napędzane są silnikami z przekładnią pasową wyjątek stanowią nagrzewnice najmniejsze (PK-N032 i 035) z napędem bezpośrednim. -3-

4 Silniki wykonane w klasie zabezpieczenia IP 54 są osadzone na postumencie aluminiowym. Urządzenia z silnikami wentylatorów od 5,5 wzwyż uruchomiane są w układzie gwiazda/trójkąt. Zabezpieczenia: Termostat pracy wentylatora oraz termostat krańcowy, z ręczną deblokadą. Zewnętrzna szafka sterownicza wykonana ze stali z powłoką farby epoksydowej klasa zabezpieczenia IP 44, zgodnie z normą EN ma na wyposażeniu: Wyłącznik główny połączony z blokadą drzwiczek Przełącznik LATO/OFF/ZIMA Bezpiecznik, stycznik i przekaźnik termiczny dla każdego wentylatora nagrzewnicy Przekaźnik zapasowy Lampkę sygnalizacyjną zasilania Lampkę sygnalizacyjną braku zadziałania przekaźnika termicznego Zespoły i Elementy Wyposażenia Dodatkowego: Za dodatkowym zamówieniem, nagrzewnica powietrza może zostać wyposażona w dodatkowe elementy takie jak: Wyrzutnia powietrza ukierunkowująca jego wypływ. Standardowo, powietrze wypływa w trzech kierunkach dwa kierunki o krótszym zasięgu strugi powietrza i jeden kierunek o zasięgu dłuższym. Na życzenie, można zmienić organizację wypływu powietrza na jeden krótszy zasięg strugi powietrza i dwa dłuższe. Wentylatory o podwyższonym sprężu. Ciśnienie wentylatora stanowiącego podstawowe wyposażenie nagrzewnicy, oznaczane jest symbolem 00A umieszczonym zaraz po oznaczeniu modelu urządzenia np. PKA/E-100N 00. Dodatkowo, istnieją jeszcze dla większości modeli możliwości wyposażenia w wentylatory o dwóch, zwiększonych sprężach, których wartości oznaczane są symbolami 10A lub 20A wartości rzeczywiste podawane są zawsze w tabeli parametrów urządzeń. -4-

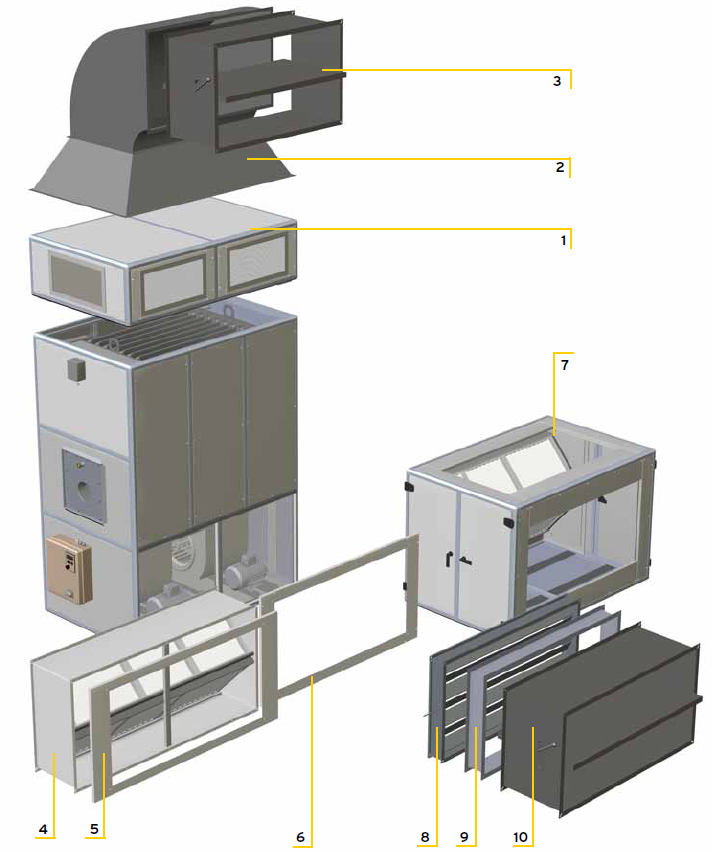

5 Elementami dodatkowego wyposażenia są również filtry powietrza oraz inne podzespoły, określone przez projektanta, stosownie do przeznaczenia instalacji konkretnego obiektu. Nagrzewnica w wersji PIONOWEJ wyposażenie dodatkowe: Przepustnica powietrza z odcięciem w układzie przeciwpożarowym na wylocie powietrza Zwężka z kolanem umożliwiająca podłączenie do kanału dystrybucji powietrza wyklucza zastosowanie wyrzutni powietrza 3 kierunkowa wyrzutnia powietrza Komora mieszania powietrza Sekcja filtra powietrza Ramy uszczelniające Przepustnica regulacyjna z tłumikiem drgań -5- Przepustnica powietrza z odcięciem w układzie przeciwpożarowym na wlocie powietrza

6 Nagrzewnica w wersji POZIOMEJ wyposażenie dodatkowe: 1. przepustnica powietrza z odcięciem w układzie przeciwpożarowym na wlocie powietrza, 2. tłumik drgań, 3. przepustnica regulacyjna, 4. komora mieszania powietrza, 5. złącze z ramą uszczelniającą na wylocie powietrza z komory mieszania, 6. złącze z ramą uszczelniającą na wlocie powietrza do filtra, 7. filtr powietrza ze złączem. -6-

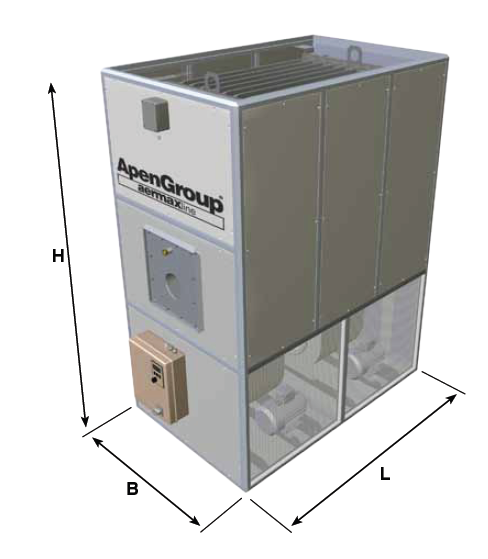

7 Oznaczenie Wymiarów Nagrzewnica wewnętrzna PK-A w wersji PIONOWEJ: Wymiary: Nagrzewnica Model L PKA032N PKA035N PKA060N PKA100N PKAN PKA140N PKA190N PKAN PKA320N PKA420N PKA550N PKA0N PKA900N Gabaryty w mm B H Ø wylotu spalin w mm Masa w kg

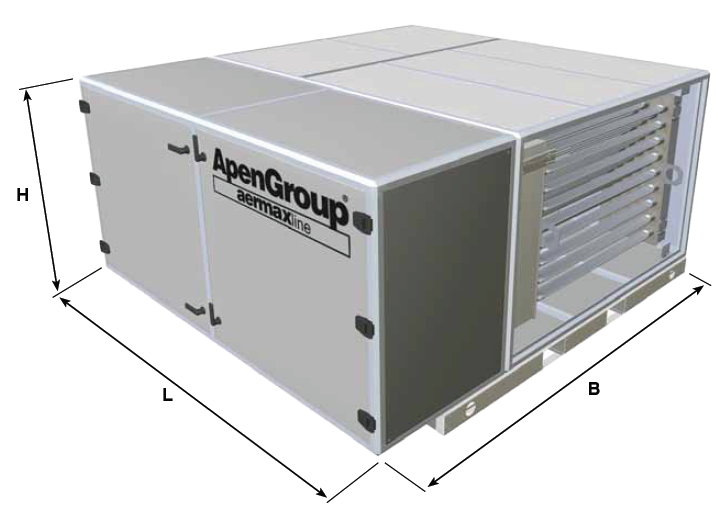

8 Oznaczenie Wymiarów Nagrzewnica wewnętrzna PK-A w wersji POZIOMEJ (HA): Wymiary: Nagrzewnica Model L PKA032N-HA PKA035N-HA PKA060N-HA PKA100N-HA PKAN-HA PKA140N-HA PKA190N-HA PKAN-HA PKA320N-HA PKA420N-HA PKA550N-HA PKA0N-HA PKA900N-HA Gabaryty w mm B H Ø wylotu spalin w mm Masa w kg

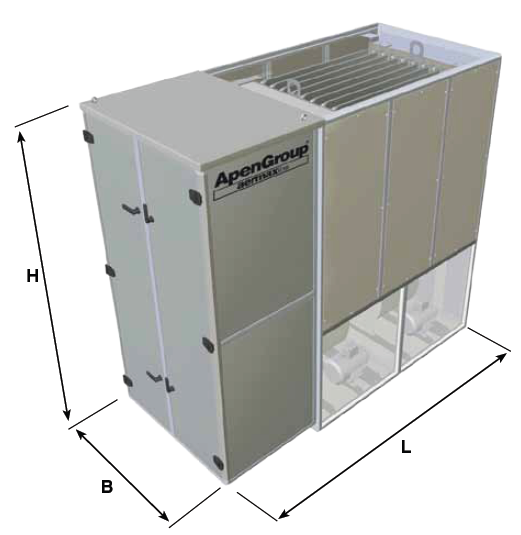

9 Oznaczenie Wymiarów Nagrzewnica zewnętrzna PK-E w wersji PIONOWEJ: Urządzenie technologicznie identyczne jak w przypadku wersji wewnętrznej, wyposażone dodatkowo w osłonę palnika i automatyki, z drzwiczkami inspekcyjnymi Wymiary: Nagrzewnica Model PKE032N PKE035N PKE060N PKE100N PKEN PKE140N PKE190N PKEN PKE320N PKE420N PKE550N PKE0N PKE900N Gabaryty w mm L B H Ø wylotu spalin w mm Masa w kg

10 Oznaczenie Wymiarów Nagrzewnica zewnętrzna PK-E w wersji POZIOMEJ (HA): Urządzenie technologicznie identyczne jak w przypadku wersji wewnętrznej, wyposażone dodatkowo w osłonę palnika i automatyki, z drzwiczkami inspekcyjnymi Wymiary: Nagrzewnica Model L PKE032N-HA PKE035N-HA PKE060N-HA PKE100N-HA PKEN-HA PKE140N-HA PKE190N-HA PKEN-HA PKE320N-HA PKE420N-HA PKE550N-HA PKE0N-HA PKE900N-HA Gabaryty w mm B H Ø wylotu spalin w mm Masa w kg

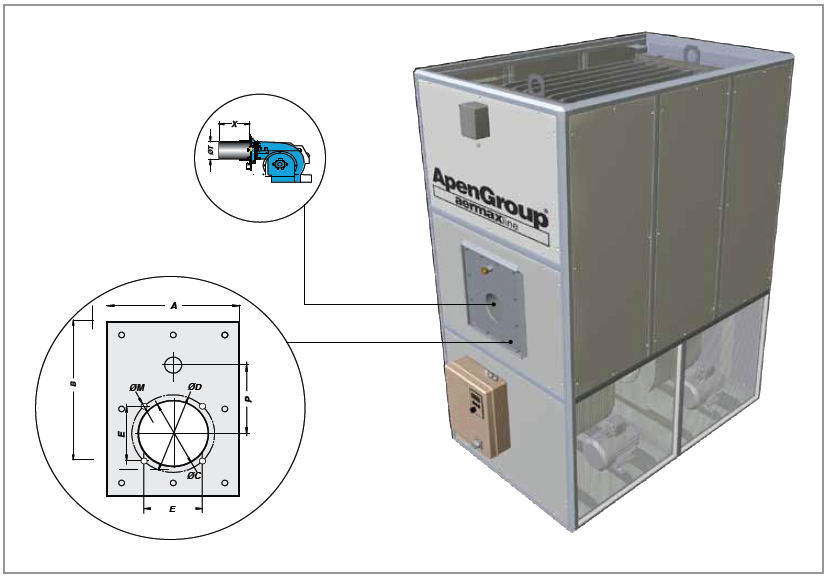

11 lniki Wymiary: Producent nagrzewnicy akceptuje palniki następujących producentów, pod warunkiem że ich moce cieplne oraz wymiary głowic mieszczą się w wartościach podanych w tabeli jak niżej: lniki olejowe: APEN GROUP, SANT ANDREA, RIELLO, WEISHAUPT lniki gazowe: APEN GROUP, CUENOD, ECOFLAM, ELCO, GIERSCH, FINTERM/JOANNES, SANT ANDREA, RIELLO, WEISHAUPT, CIB UNIGAS, BALTUR. Model PK X w mm PK 032 PK 035 PK 060 PK 100 PK PK 140 PK 190 PK PK 320 PK 420 PK 550 PK 0 PK ØTmax. P A B LAMBORHINI, ØC ØD ØM E M10 M w mm Nie ujęte w specyfikacji palniki mogą znaleźć zastosowanie w nagrzewnicach typu PK, dopiero po wcześniejszym zatwierdzeniu przez Dział Techniczny firmy APEN GROUP. Zastosowanie urządzeń nie zatwierdzonych przez jednostkę jak wyżej, zwalnia producenta z odpowiedzialności gwarancyjnej

12 rametry techniczne nagrzewnic powietrza typu PK pozycja instalacyjna PIONOWA, wersja wewnętrzna A i zewnętrzna E: db(a) PKA/E 032N 28,0 34,8 26,1 31,6 90,8 93, ,8 32,5 90 /1 /50X/50 1 x 0,25 1 x 0, PKA/E 035N 28,0 49,5 26,1 43,3 87,5 93, ,8 44,5 90 /1 /50X/50 1 x 0,25 1 x 0, PKA/E 060N 50,3 86,0 46,8 75,2 87,5 93, ,0 41,7 240 /1 /50X/50 1 x x 1,10 1 x 1, db(a) PKA/E 100N 80,0 110,7 74,6 100,0 90,4 93, ,3 38, x 1,10 1 x 1,50 1 x 2, PKA/E N 80,0 137,0 74,6,1 87,7 93, ,2 45, x 1,075 1 x 1,50 1 x 2, PKA/E 140N 96,0 195,0 90,1 171,1 87,5 93, ,8 45, x 3,00 1 x 3,00 1 x 4,

13 db(a) PKA/E 190N 125,0,0 118,0 205,9 89,5 94, ,4 40,8 1 x 3,00 1 x 3,00 1 x 4, PKA/E N 154,0 310,0 145,6 275,0 88,7 94, ,4 42,4 130 (2) 2 x 2,20 2 x 2,20 2 x 3, PKA/E 320N 185,0 380,0 175,1 335,9 88,4 94, ,2 40, x 2,20 2 x 3,00 2 x 4, db(a) PKA/E 420N 260,0 508,0 245,4 450,0 88,6 94, ,3 40,9 2 x 4, PKA/E 550N 320,0 6,0 301,6 592,0 88,4 94, ,0 41, x 3,00 2 x 4,00 74 PKA/E 0N 397,0 818,0 375,1 730,0 89,2 94, ,9 38, x 4,00 2 x 7,50 )3)

14 db(a) PKA/E 900N 477,0 1028,0 450,0 920,0 89,5 94, ,8 38, x 7,50 (3) 2 x 11,00 (3)

15 rametry techniczne nagrzewnic powietrza typu PK pozycja instalacyjna POZIOMA, wersja wewnętrzna PKA -HA i zewnętrzna PKE-HA: db(a) PKA/E032N-HA 28,0 34,8 26,1 31,6 90,8 93, ,8 32,5 /1 /50X/50 1 x 0,25 1 x 0, PKA/E035N-HA 28,0 49,5 26,1 43,3 87,5 93, ,8 44,5 /1 /50X/50 1 x 0,25 1 x 0, PKA/E 060N-HA 50,3 86,0 46,8 75,2 87,5 93, ,0 41,7 240 /1 /50X/50 1 x x 1, db(a) PKA/E100N-HA 80,0 110,7 74,6 100,0 90,4 93, ,3 38,0 1 x 1,50 1 x 2,20 69 PKA/EN-HA 80,0 137,0 74,6,1 87,7 93, ,2 45,6 1 x 1,50 1 x 2,20 69 PKA/E140N-HA 96,0 195,0 90,1 171,1 87,5 93, ,8 45, x 3,00 1 x 4,

16 db(a) PKA/E190N-HA 125,0,0 118,0 205,9 89,5 94, ,4 40,8 1 x 3,00 1 x 4,00 74 PKA/EN-HA 154,0 310,0 145,6 275,0 88,7 94, ,4 42,4 130 (2) 2 x 2,20 2 x 3,00 74 PKA/E320N-HA 185,0 380,0 175,1 335,9 88,4 94, ,2 40, x 3,00 2 x 4,00 76 db(a) PKA/E420N-HA 260,0 508,0 245,4 450,0 88,6 94, ,3 40, PKA/E550N-HA 320,0 6,0 301,6 592,0 88,4 94, ,0 41, x 4,00 74 PKA/E0N-HA 397,0 818,0 375,1 730,0 89,2 94, ,9 38, x 7,50 (3)

17 db(a) PKA/E 900N 477,0 1028,0 450,0 920,0 89,5 94, ,8 38, x 7,50 (3) 2 x 11,00 (3) 78 Uwaga! lniki nagrzewnic powietrza nie stanowią wyposażenia urządzeń grzewczych. Przy ustawianiu mocy cieplnej palników do poszczególnych modeli nagrzewnic powietrza należy bezwzględnie przestrzegać zaleconych przez producenta ustawień, zarówno w górnym jak i dolnym zakresie mocy. Urządzenia nie są przeznaczone do pracy w warunkach kondesacji, do jakiej może dojść w przypadku obniżenia mocy palników, powodującego pracę nagrzewnicy poniżej zalecanej mocy cieplnej. W przypadku konieczności zastosowania urządzeń pracujących w warunkach kondensacji, należy zastosować nagrzewnice specjalnie zaprojektowane do tego celu patrz Nagrzewnice Stacjonarne typu PKA/E K wyposażone w szeroko modulujące palniki gazowe. Zakres mocy cieplnej urządzeń kondensacyjnych typu PK-K przebiega od 3,0 do w zależności od modelu z palnikiem wyposażonym w głowicę kompozytową BEKAERT ISYS AUTOMATION Ltd
