Instalacje wodne BERMAD Sejcom autoryzowany dystrybutor w Polsce. Wysokociśnieniowy zawór przeciwuderzeniowy uprzedzający. Seria 800 Model 835-M

Transkrypt

1 Wysokociśnieniowy zawór przeciwuderzeniowy uprzedzający Likwiduje uderzenie hydrauliczne we wszystkich systemach pompowych: doładowania i głębinowych, o stałej i zmiennej wydajności Likwiduje uderzenia hydrauliczne we wszystkich sieciach przesyłowych: wodociągowych, wysokich budynków, ściekowych, klimatyzacyjnych, ciepłowniczych, nawadniających trudnych do obsługi, dalekich lokacji i starych systemów. Wysokociśnieniowy zawór przeciwuderzeniowy uprzedzający, model 835-M, jest hydraulicznym, tłokowym zaworem upustowym, który wyczuwając ciśnienie w sieci, otwiera się przy jego spadku, spowodowanym nagłym zatrzymaniem pomp. Tak otwarty zawór rozprasza powracającą falę wysokiego ciśnienia, eliminując uderzenie hydrauliczne. łagodnie i szczelnie się zamyka - tak szybko jak pozwala funkcja upuszczania ciśnieni, jednocześnie zapobiegając uderzeniu spowodowanemu zamykaniem, Zawór upuszcza także nadmierne ciśnienie. Właściwości i korzyści Mocna budowa, siłownik tłokowy obłsugiwanie wysokiego ciśnienia Zastępuje przeciwuderzeniowe zbiorniki powietrzne Usuwa uderzenie poprzez bezpieczne otwarcie Wymaga minimalnej obsługi Zajmuje mało miejsca Niskie koszty inwestycyjne i obsługi Wyjątkowo ekonomiczny dla wysokiego ciśnienia Napędzany ciśnieniem sieciowym Niezależne działanie Nie wymaga napędu Długotrwała szczelność Ustawialne sterowanie hydrauliczne Budowa dwukomorowa - łagodne zamknięcie zaworu (bez uderzenia) Pełen przelot bez przeszkód swobodny przepływ cieczy Zrównoważony grzyb wysoka pojemność przepływu Serwisowanie na instalacji łatwość obsługi Główne funkcje dodatkowe Regulacja zaworem elektromagnetycznym M Przepona impulsowa (do ścieków) 835-Md Szybki zawór upustowy 83Q Zobacz odpowiednie publikacje firmy BERMAD.

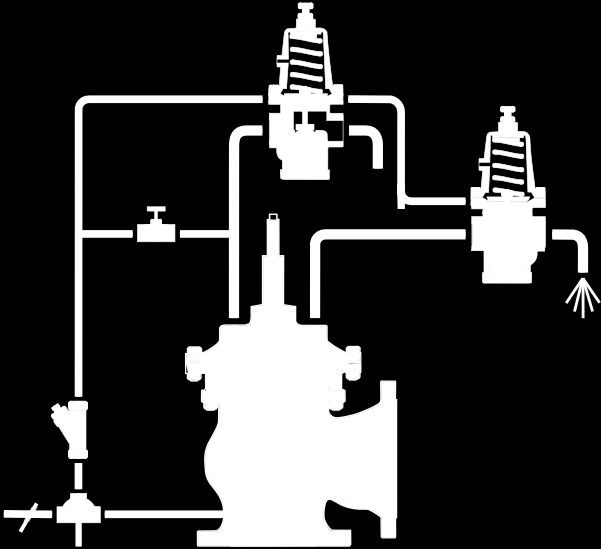

2 Działanie Nagłe zatrzymanie pompy powoduje spadek ciśnienia, gdyż przemieszczająca się kolumna wody, posiadając swój pęd kontynuuje przemieszczanie wzdłuż rurociągu, generując groźnie niskie ciśnienie. Gdy kolumna wody wytraci swój pęd, zaczyna się przemieszczać z powrotem w kierunku pompy. Po natrafieniu na zamknięty zawór zwrotny, wytwarza się bardzo wysokie ciśnienie w postaci niszczącej fali uderzenia hydraulicznego, która przemieszcza się wzdłuż rurociągu z prędkością dochodzącą do 4 Machów (ok m/s). Żaden szybki zawór upustowy (bezpieczeństwa) nie jest w stanie zareagować, by tę falę wyeliminować. Ciśnienie za pompą [msw] Ciśnienie w pompowni bez zabezpieczenia Maks. ciśnienie Włączenie pompy Wyłączenie pompy Min. ciśnienie Czas [s] Eliminacja uderzenia hydraulicznego wymaga zapobiegania o działaniu uprzedzającym. Zawór, model 735-M został skonstruowany w tym celu. Pilot niskiego ciśnienia (LP Low Pressure) [1] wyczuwa początkowy spadek ciśnienia i się otwiera. To natychmiastowe działanie pozwala, by ciśnienie w sieci otworzyło zawór główny. Otwarty już zawór główny przepuszcza powracającą kolumnę wody, minimalizując wzrost ciśnienia w rurociągu. Jeśli wypływ byłby zbyt mały i ciśnienie w rurociągu przekroczyłoby nastawę pilota wysokiego ciśnienia (HP High Pressure) [2], pilot ten otworzyłby się, powodując otwarcie zaworu głównego. Po ustabilizowaniu się ciśnienia w rurociągu oba piloty zamykają się, co powoduje zamknięcie się zaworu głównego. Jeśli ciśnienie w rurociągu wzrośnie podczas zamykania się zaworu głównego, pilot HP wstrzyma zamykanie, zapobiegając dalszemu wzrostowi ciśnienia. Trzpień zaworu [3] służy do ograniczenia wielkości wypływu w celu zapobieżenia separacji kolumn i zabezpieczenia ciśnienia zamykania. Zawór [4] służy do wyboru punktu pomiaru ciśnienia: bezpośrednio z rurociągu zalecany (patrz Typowe zastosowania ) z dopływu do zaworu 735-M. Ciśnienie w pompowni zabezpieczonej zaworem, model 735-M [2] [3] [1] Ciśnienie za pompą [msw] Nastawa pilota wysokiego ciśnienia Otwarcie zaworu elektromagn. [4] Czas [s]

3 Typowe zastosowania W tym układzie zespół pomp dostarcza wodę poprzez wspólny kolektor. Zawór, model 835-M: eliminuje uderzenie hydrauliczne przy nagłym braku zasilania powoduje, że przełączanie pomiędzy pompami pracującymi następuje bez uderzenia hydraulicznego zamyka się łagodnie wg nastawy pilota. Wysokociśnieniowe pompowe zawory przeciwuderzeniowe, model 840 Rurociąg spustowy Wysokociśnieniowe zawory przeciwuderzeniowe uprzedzające, model 835-M Uwaga: Analiza uderzenia hydraulicznego zakłada swobodny wypływ poprzez rurociąg spustowy. Jeśli wypływ wody nie jest swobodny (rurociąg jest pod ciśnieniem), należy przeprowadzić nowy dobór zaworów i ich konfigurację.

4 Program firmy Bermad do analizy uderzeń hydraulicznych BERSAP II Uderzenie hydrauliczne jest wynikiem wielu czynnik.w: przepływu obliczeniowego, systemu pompowego, charakterystyki sieci, itp. Za pomocą wyższej matematyki i programu komputerowego, doświadczeni inżynierowie firmy BERMAD mogą przeprowadzić stosowną analizę. W celu uzyskania najlepszej analizy wymagane są wszystkie poniższe dane: Magistrala Profil rurociągu (segmentowy) rzędne dla skumulowanej długości Średnica wewnętrzna Długość Materiał Grubość ścian Pompy Charakterystyki pomp Maksymalna ilość pomp jednocześnie działających Typ zawor.w zwrotnych System Przepływ obliczeniowy maksymalny Maks. i min. poziomy zasysania i zasilania zbiorników Dla systemów z wieloma stacjami pomp i/lub wieloma odbiorcami wody na długości rurociągu wymagane są dodatkowe dane: Rozmieszczenie systemu zawierające stacje pomp i lokalizację odbiorców oraz charakterystyki. Wykres linii ciśnienia dla każdego węzła w oparciu o analizę Network-Solver. Charakterystyka hydrauliczna bez ochrony Analizy uderzenia hydraulicznego wykazują, iż bez ochrony system jest narażony na: Ciśnienie ok. 32 barów (zobacz linię ciśnienia maksymalnego) Zasysanie / podciśnienie (zobacz linię ciśnienia minimalnego). Wysokość [m] stopnia hydraulicz ne ciśnienia minimaln ego topografic z. ciśnienia maksymal n Skumulowana długość magistrali [m] Symulacja zabezpieczenia przed uderzeniem zaleca zastosowanie: dwóch zaworów, model 735-M, zainstalowanych równolegle na stacji pomp pięciu zaworów powietrznych przeciwuderzeniowych na magistrali. Przy pełnym zabezpieczeniu symulacja pokazuje brak uderzenia i minimalne podciśnienie. Ciśnienie maksymalne ok. 19 barów (patrz linia ciśnienia maksymalnego) nieznaczne podciśnienie (patrz linia ciśnienia minimalnego). Wysokość [m] Charakterystyka hydrauliczna przy pełnej ochronie Skumulowana długość magistrali [m] Każdy projektowany rurociąg wymaga zastosowania zaworów powietrznych w celu dopuszczenia powietrza w warunkach podciśnienia i usunięcia powietrza pod ciśnieniem. Wielkość, typ i umiejscowienie tych zaworów powinno uwzględniać wymagania ochrony przeciwuderzeniowej.

5 Dodatkowe zastosowania Wysokociśnieniowy zawór przeciwuderzeniowy uprzedzający z zaworem elektromagnetycznym, model M Ten model jest właściwym rozwiązaniem dla systemów pompowych, gdy: Ciśnienie hydrostatyczne jest niższe niż 3 bary (45 psi) Rurociąg jest krótki i czas powrotu fali krótszy niż 3 sekundy Sterowanie elektryczne jest preferowane ze względów obsługi Podczas zaniku zasilania sterownik BR-735-UPS natychmiast zasila normalnie zamknięty elektromagnes zaworu M, wcześniej, niż spadek ciśnienia pojawiający się przy wyłączeniu pomp. Otwarty zawór, model M upuszcza wodę z powracającej kolumny eliminując uderzenie hydrauliczne. Zawór, model M wyczuwając ciśnienie w rurociągu, łagodnie ale tak szybko, jak to możliwe, by nie spowodować uderzenia, zamyka się. Zawór jednocześnie zabezpiecza system przed zbyt wysokim ciśnieniem. Sterownik BR-735-UPS Jako że wysokociśnieniowy zawór przeciwuderzeniowy uprzedzający z zaworem elektromagnetycznym, model M, pozostaje zamknięty poza momentem zaniku zasilania, wymaga on normalnie otwartego (NO) zawsze zasilanego zaworu elektromagnetycznego, który jest podatny na uszkodzenie (przegrzanie cewki, zapiekanie się, powstawanie kamienia kotłowego, itp.). Zalecaną alternatywą jest zastosowanie kombinacji zaworu normalnie zamkniętego (NZ) z niezasilaną cewką i zasilania bezprzerwowego (UPS). Sterownik BR-735-UPS zawiera dwa akumulatory litowe i ustawialny zegar (timer) dla określenia okresu, w którym zawór powinien być otwarty. Sterownik, jako część panelu sterowania pompy, natychmiast zasila cewkę zaworu NZ w celu otwarcia zaworu głównego w zadanym czasie, po którym zdejmuje zasilanie, pozwalając zaworowi, model M, rozpocząć zamykanie się. Specyfikacja Zawór przeciwuderzeniowy uprzedzający powinien otworzyć się w odpowiedzi na spadek ciśnienia związany z nagłym zatrzymaniem pomp. Tak otwarty zawór rozprasza powracającą falę wysokiego ciśnienia, eliminując uderzenie hydrauliczne. Zawór łagodnie i szczelnie się zamyka z szybkością, na jaką pozwala funkcja upuszczania, jednocześnie zapobiegając uderzeniu spowodowanemu zamykaniem. Zawór upuszcza także nadmierne ciśnienie w systemie. Zawór główny powinien być centralnie prowadzony, sterowany siłownikiemtłokowym, o konstrukcji kulistej, skośnej (Y) lub kątowej. Korpus powinien posiadać wymienne wyniesione gniazdo ze stali nierdzewnej. Droga przepływu przez zawór nie powinna zawierać żadnych przeszkód w postaci prowadnic, łożyskowań czy żeber. Wszystkie zewnętrzne śruby, nakrętki i kołki powinny być pokryte stalą nierdzewną Duplex. Wszystkie elementy zaworu powinny być dostępne i serwisowalne bez demontażu zaworu z rurociągu. Zespół siłownika powinien mieć budowę dwukomorową z odizolowaną wewnętrzną częścią dzielącą pomiędzy dolną powierzchnią tłoka a zaworem głównym. Trzpień powinien być wykonany ze stali nierdzewnej i centralnie prowadzony w łożyskach, znajdujących się w części dzielącej siłownika. Wymienny, okrągły grzyb powinien zawierać uszczelnienie sprężyste i mieć możliwość przymocowania wkładki dławiącej V-Port za pomocą śrub. Obwód regulacji powinien składać się z rurki regulacyjnej łączącej górną komorę regulacyjną z ujściem zaworu. Wszystkie złączki powinny być z kutego mosiądzu lub ze stali nierdzewnej. Złożony zawór powinien być przetestowany hydraulicznie i fabrycznie ustawiony według wymagań klienta. Zapewnienie jakości: Producent zaworu powinien posiadać certyfikat kontroli jakości ISO Zawór powinien posiadać dopuszczenia do stosowania w kontakcie z wodą do picia: NSF, WRAS, PZH. Korpus zaworu, pokrywa i część dzieląca powinny być pokryte powłoką epoksydową, nakładaną na gorąco. Powłoka powinna być zgodna z ASTM D 1654 lub IOS Kolor niebieski zgodny z RAL Grubość powłoki powinna wynosić od 250 do 350 µm.

6 Dane techniczne Wymiary i masa Wlk. A, B C L H Masa mm cale mm cale mm cale mm cale mm cale kg lbs / / Dane%dla%zaworu,%figura% Y % C%=%umożliwia%wymianę%siłownika%w%całości% a,b%=%otwory%gwintowane%npt% Zawór główny Kształt zaworu: figura Y (kulisty) lub kątowy Zakres średnic: 1 ½ -20 (40-500mm)* Połączenia (ciśnienie znamionowe): Kołnierzowe: wg ISO : 16, 25 i 40, inne na życzenie Temperatura pracy: woda do 80 C (180 F) Materiały standardowe: Korpus: stal węglowa lub żeliwo sferoidalne GGG40 Pokrycie (tłok): brąz lub stal nierdzewna Wnętrze: stal nierdzewna, brąz Uszczelnienia: guma syntetyczna Powłoka: epoksydowa nakładana na gorąco, kolor niebieski zgodny z RAL 5005, elelktrostatyczny rposzek poliesterowy, RAL 6017 (zielony) * zawory są jako PN25 (klasa 300) Charakterystyka przepływu Obwód regulacji Materiały standardowe: Akcesoria: Brąz, mosiądz, stal nierdzewna i NBR Rurki impulsowe: stal nierdzewna lub miedź Złączki: stal nierdzewna lub mosiądz Standardowe materiały pilota: Korpus: stal nierdzewna, brąz lub mosiądz Elastomery: NBR Sprężyny: stal nierdzewna lub stal galwanizowana Wnętrze: stal nierdzewna Spadek ciśnienia w barach Spadek ciśnienia w psi Sposób zamawiania Natężenie przepływu w m3/h Prosimy o wyspecyfikowanie zaworu według następującej sekwencji (większa ilość opcji dostępna we Wskazówkach do zamawiania ): Sektor Wlk. Funkcja główna Funkcja dodatkowa Kształt Powłoka korpusu Przyłącza Powłoka Napięcie i pozycja Sejcom Sp. z o.o. - autoryzowany przedstawiciel BERMAD, ul.%jana%pawła%ii%214,%05l077%warszawa% tel.:%+48%22%378%38%96,%+48%32%722%06%99,%faks:%+48%22%188%12%92,% Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia. BERMAD nie ponosi odpowiedzialności za błędy. Wszelkie prawa zastrzeżone. Copyright by BERMAD. Rurki i złączki Elementy dodatkowe WW PB Y S 40 EB - NN M Wodociągi 1½ - 20 Zawór przeciwuderzeniowy uprzedzający Podwójna komora PB Brak funkcji dodatkowych 00 Sterowanie elektromagnetyczne 55 * dozwolony wybór wielokrotny Skośny (do 20 ) Kątowy (do 18 ) Y A Żeliwo sferoidalne (standard) C Staliwo S Stal nierdzewna 316 N Nikiel aluminium brąz U ISO ISO ISO ANSI-150 A5 ANSI-300 A3 ANSI-400 A4 JIS-16 J6 JIS-20 J2 JIS-30 J3 Epoksyd niebieski EB Poliester zielony PG Poliester niebieski PB Bez powłoki UC 24VAC/50Hz N.Z. 4AC 24VAC/50Hz N.O. 4AO 24VDC N.Z. 4DC 24VDC N.O. 4DO 24VDC L.P. 4DP 220VAC/50-60Hz N.Z. 2AC 220VAC/50-60Hz N.O. 2AO * Użyć, jeśli wybrano dodatkową funkcję elektrycznej regulacji. Miedziane rurki i mosiężne złączki CB Plastikowe rurki i mosiężne złączki PB Rurki i złączki ze stali nierdzewnej 316 NN Ogranicznik przepływu M Duży filtr obwodu regulacyjnego F Membrana z czujnikiem d Wkładka dławiąca V-port V Zespół kryzy U Akcesoria obw. regul. ze stali nierdz. 316 N Wewn. elem. (zamknięcie i gniazdo) ze stali nierdz. 316 T Wewn. części siłownika ze stali nierdz. 316 D Łożysko z delrinu R Elastometry dla uszczelnienia i membrany z Vitonu E Manometr 6 * dozwolony wybór wielokrotny
