Zawór upustowy/ utrzymujący

Transkrypt

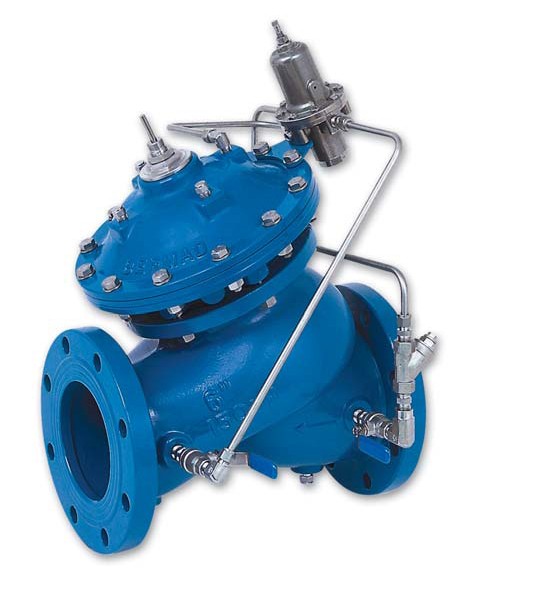

1 Zawór upustowy/ utrzymujący ciśnienie Priorytetyzowanie stref ciśnienia Zapewnienie kontrolowanego napełniania rurociągu Zabezpieczanie przed opróżnieniem rurociągu Zabezpieczenie pomp przed przeciążeniem i kawitacją Zapewnienie pompom minimalnego przepływu Zabezpieczenie rurociągu przed nadmiernym ciśnieniem Zawór regulacyjny, model 730, jest hydraulicznie sterowanym, przeponowym zaworem, pełniącym dwie niezależne funkcje. Zainstalowany w rurociągu utrzymuje minimalną nastawioną wartość ciśnienia, niezależnie od wahań przepływu i ciśnienia po stronie odpływu. Zainstalowany jako zawór cyrkulacyjny, upuszcza nadmiar ciśnienia w sieci po przekroczeniu nastawy. Właściwości i korzyści Kierowany ciśnieniem liniowym niezależność działań Zrównoważone uszczelnienie grzyba duże odciążenie wielkości przepływu Serwisowanie na instalacji łatwość obsługi Budowa dwukomorowa Spowolniona reakcja zaworu Ochrona przepony Konstrukcja uniwersalna łatwość rozszerzania funkcji Zróżnicowanie dodatków możliwość idealnego dopasowania Półporsty przepływ przepływ bez zaburzeń Pokrycie stalą nierdzewną odporność przed uszkodzeniami kawitacyjnymi Pełen otwór, bez przeszód bezkompromisowa niezawodność Wkładka dławiąca V-port stabilność przy małym przepływie Główne funkcje dodatkowe Ochrona p-poż.: certyfikaty FM/UL UL/FM Sterowanie zaworem elektromagnetycznym Szybki zawór upustowy (bezpieczeństwa - 73Q Zawór utrzymujący i redukujący ciśnienie (zawór pierwszeństwa) Zawór zwrotny Pilot wysokiej czułości Regulacja poziomu i utrzymywanie ciśnienia 753 Zawór pompowy i utrzymywanie ciśnienia 743 Zawór pompowy cyrkulacyjny i utrzymywanie ciśnienia 748 Zmienna stopniowana nastawa sterowanie elektryczne Elektroniczny regulator ciśnienia Zobacz w stosownych publikacjach BERMAD.

2 Działanie utrzymywanie ciśnienia (w rurociągu) jest zaworem sterowanym poprzez nastawialny pilot 2-drogowy, utrzymujący ciśnienie. Zawór iglicowy umożliwia stały dopływ z napływu zaworu do komory nad przeponą. Pilot wyczuwa ciśnienie po stronie dopływu do zaworu i powinien być ustawiony na minimalne ciśnienie dopuszczalne w systemie. Jeśli ciśnienie to spadnie poniżej nastawy pilota, zaczyna on dławić przepływ, umożliwiając ciśnienie na zakumulowanie się w górnej komorze regulacyjnej, zmuszając zawór główny do zdławienia i tym samym utrzymania ciśnienia na dopływie do ustawienia pilota. Jeśli ciśnienie dopływu będzie poniżej ustawień pilota, pilot zamknie się, powodując także zamknięcie zaworu głównego. Jeśli ciśnienie po stronie dopływu wzrośnie powyżej nastawy pilota, uwolni on zakumulowane ciśnienie, zmuszając zawór główny do regulowanego otwarcia. Zawór iglicowy reguluje prędkość zamykania. Zawór kulowy na odpływie pozwala na ręczne zamykanie. Dla wielkości 1 1 / 2 do 4 zaleca się stosowanie pilota #3PB. Zawór&reguluje Zawór&zamknięty (ciśnienie'na'dopływie'poniżej'ustawień)' Typowe zastosowania Zabezpieczenie pomp przed przeciążeniem i kawitacją Zawór regulacyjny, model 730, utrzymuje ciśnienie wyjściowe z pompy, zabezpieczając ją przed przeciążeniem i uszkodzeniem kawitacyjnym spowodowanymi zbyt dużym wydatkiem. Podłączając rurkę impulsową czujnika pilota do obszaru ssania pompy zawór 730 staje się zaworem 730R, który utrzymuje ciśnienie ssania pompy. Jeśli ciśnienie ssania jest zmienne, należy zastosować zawór modelu 736, ograniczający wydajność pompy poprzez utrzymywanie stałej różnicy ciśnienia. Zawór'utrzymujący' ciśnienie,'model'730' Zawór'zwrotny,' model'70n

3 Działanie opuszczanie ciśnienia (cyrkulacja) Model WD-730 jest zaworem sterowanym poprzez nastawialny pilot 2-drogowy, utrzymujący ciśnienie. Zawór iglicowy umożliwia stały dopływ z napływu zaworu do komory nad przeponą. Pilot wyczuwa ciśnienie po stronie dopływu do zaworu i powinien być ustawiony nieco powyżej ciśnienia pracujęcego systemu. Jeśli ciśnienie po stronie dopływu wzrośnie powyżej nastawy pilota, uwolni on ciśnienie z górnej komory regulacyjnej, zmuszając zawór główny do regulowanego otwarcia i spuszczenia nadmiernego ciśnienia na napływie. Jeśli ciśnienie to spadnie poniżej nastawy pilota, zaczyna on dławić przepływ, umożliwiając ciśnienie na zakumulowanie się w górnej komorze regulacyjnej, zmuszając zawór główny do zdławienia i tym samym utrzymania ciśnienia na dopływie do ustawienia pilota. Jeśli ciśnienie dopływu będzie poniżej ustawień pilota, pilot zamknie się, powodując także zamknięcie zaworu głównego. Zawór iglicowy reguluje prędkość zamykania. Zawór kulowy na odpływie pozwala na ręczne zamykanie. Dla wielkości 1 1 / 2 do 4 zaleca się stosowanie pilota #3PB. Zawór&zamknięty (ciśnienie'na'dopływie'poniżej'ustawień)' Zawór&reguluje& Typowe zastosowania Zapewnienie minimalnego przepływu w pompach Zawór modelu 730 uwalnie nadmiar ciśnienia spowodowany zbyt dużym wydatkiem podczas niskiego zspotrzebowania. Aby utrzymać stałe ciśnienie wydatku, różnica pomiędzy wpompowywanym a zużywanym ciśnieniem może być z powrotem zasysana przez pompę. Zawór regulacyjny pompowy, model 740 Zawór upuszczający ciśnienie (cyrkulacyjny), model 730 Zawory cyrkulacyjne są często narażone na poważną kawitację, ponieważ ΔP i prędkość zaworu są zwykle wysokie, podczas gdy ciśnienie na odpływie jest bardzo niskie. Z drugiej strony zawory działają w takich warunkach przez relatywnie krótkie okresy. Dla zastosowań wymagających dłuższych okresów działania w podobnych warunkach, wyższa trwałość zaworów zostanie osiągnięta poprzez: użycie materiałów odpornych na kawitację, dodanie kryzy na odpływie, zamontowanie zaworu redukującego ciśnienie na napływie, zwiększenie rozmiaru zaworu lub zastosowanie każdej z wymienionych kombinacji.

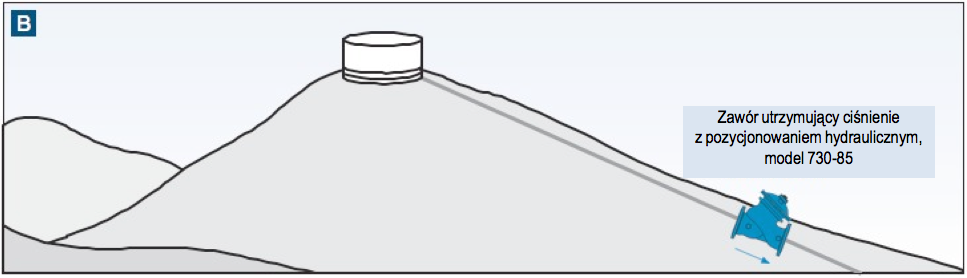

4 Priorytetyzowanie stref Zastosowanie to można zazwyczaj spotkać w grawitacyjnych systemach zasilania w wodę. zaworu, umożliwia utrzymanie ciśnienia w strefie wyższej kosztem strefy niższej w czasie zbyt dużego rozbioru. Dodając funkcję regulacji ciśnienia wylotowego do istniejącej funkcji utrzymywania ciśnienia, zawór staje się zaworem pierwszeństwa - modelu zabezpieczającym dolnych odbiorców przed zbyt wysokim ciśnieniem w przypadku małego rozbioru. Zawór utrzymujący ciśnienie, model 730 Zawór utrzymujący i redukujący ciśnienie, model 723 Ochrona przed opróżnieniem rurociągu Opróżnienie rurociągu stanowi poważny problem w sieciach dystrybucji wody. Zapobieganie takiej sytuacji w niżej położonych sieciach wymaga ustawienia pilota nieco powyżej rożnicy ciśnienia między najwyższym punktem rurociągu a zaworu. Tam, gdzie pompa dostarcza ciśnienie A, relatywnie wysokie ciśnienie zmusza model 730 do pełnego otwarcia. Kiedy pompa zatrzymuje się, ciśnienie spada poniżej ustawień pilota, a zawór zamyka się, chroniąc przed opróżnieniem rurociągu. Tam, gdzie zbiornik dostarcza ciśnienie B, występuje mały potencjał zróżnicowania ciśnienia (różnicy między wysokim a niskim poziomem w zbiorniku). Dużo gorszym problemem jest gubienie dużej części potencjalnego ciśnienia w wyniku tarcia w rurociągu. Standardowy model 730 może nie wystarczyć. Rozwiązaniem będzie zamontowanie zaworu z bardzo niskimi stratami ciśnienia, bardzo wrażliwego, dokładnego i powtarzającego. Zamontować model utrzymujący ciśnienie z wysokim wykrywaniem pozycjonowania hydraulicznego.' A Zawór utrzymujący ciśnienie, model 730

5 Specyfikacja Zawór upuszczający/utrzymujący ciśnienie pełni dwie niezależne funkcje. Zainstalowany w rurociągu utrzymuje minimalną nastawioną wartość ciśnienia, niezależnie od wahań przepływu i ciśnienia po stronie odpływu. Zainstalowany jako zawór cyrkulacyjny, upuszcza nadmiar ciśnienia w sieci po przekroczeniu nastawy. Zawór główny powinien być centralnie łożyskowany, konstrukcji skośnej (Y) lub kątowej sterowany siłownikiem przeponowym. Korpus zaworu powinien zawierać wymienne, podniesione gniazdo ze stali nierdzewnej. Droga przepływu przez zawór nie powinna zawierać żadnych przeszkód w postaci prowadnic, łożyskowań, czy żeber. Korpus i pokrywa zaworu powinny być wykonane z żeliwa sferoidalnego. Wszystkie zewnętrzne śruby, nakrętki i podkłądki powinne być pokryte stalą nierdzewną Duplex. Wszystkie części zaworu powinny być dostępne i mieć możliwość serwisowa bez zdejmowania zaworu z instalacji. Zespół siłownika powinien mieć budowę dwukomorową z nieodłączną ścianką dzielącą między dolną powierzchnią membrany a zaworem głównym. Cały zespół siłownika (od uszczelnienia grzyba do górnej pokrywy) powinien być demontowany z zaworu jako jedna nierozdzielna część. Trzpień ze stali nierdzewnej powinien być centralnie łożyskowany i umieszczony w części dzielącej. Wymienny zespół grzyba regulacyjnego powinien zawierać sprężyste uszczelnienie i przystawkę dławiącą V-port. Obwód regulacji powinien składać się z 2-drogowego pilota, bezpośrednio utrzymującego ciśnienie, zaworu iglicowego, zaworów kulowych odcinających oraz filtra. Wszystkie złączki powinny być wykonane z brązu lub stali nierdzewnej. Zamontowany zawór powinien być przetestowany pod kątem hydraulicznym i fabrycznie nastawiony wedle życzenia klienta. Dopuszczenia i certyfikaty: Producent zaworu powinien posiadać certyfikat systemu kontroli jakości ISO Zawór główny powinien posiadać dopuszczenia do stosowania w kontakcie z wodą do picia wydane przez: WRAS, DVGW, ACS, OVGW, GOST, BELGAQUA, PZH i NSF 61.

6 Sektor Dane techniczne Wymiary i masa Wlk A, B C L H Masa mm cale mm cale mm cale mm cale mm cale kg lbs / / V = Ilość wody przemieszczającej się z komory regulacyjnej podczas otwierania zaworu C = umożliwia wymianę siłownika w całości A, b = otwory gwintowane NPT Obwód regulacji Materiały standardowe: Akcesoria: Brąz, mosiądz, stal nierdzewna i NBR Rurki: miedź lub stal nierdzewna Złączki: kuty mosiądz lub stal nierdzewna Standardowe materiały pilota: Korpus: mosiądz, brąz lub stal nierdzewna Pokrywy przepony: stal powlekana powłoką epoksydową na gorąco Elastomery: NBR Sprężyny: Stal nierdzewna Wnętrze: stal nierdzewna Wlk. Funkcja główna Zawór główny Kształt zaworu: Figura Y (kulisty), kątowy Wielkość: 1½ do 48 ( mm) Połączenia: (Ciśnienie nominalne): Kołnierzowe: ISO PN16, PN25 (ANSI Klasa 150, 300) Gwintowane: BSP lub NPT Inne: dostępne na zamówienie Temperatura robocza: Woda do 80 C (180 F) Materiały standardowe: Korpus i siłownik: żeliwo sferoidalne GGG40 Części wewnętrzne: Stal nierdzewna, brąz i stal powlekana Przepona: NBR wzmocniony włóknem szklanym Powłoka: Epoksydowa nakładana na gorąco, RAL 5005 (niebieski) zatwierdzona przez NSF & WRAS lub proszkowa poliestrowa, RAL 6017 (zielona) Funkcja dodatkowa Kształt Powłoka korpusu Przyłącza Charakterystyka przepływu Przepływ w gpm Powłoka Przepływ w m 3 /h Napięcie i pozycja Dane dla zaworu: figura Y z płaskim grzybem. Inne charakterystyki dostępne w Danych inżynierskich Dobór pilota Typ pilota Wlk. zaworu Nastawa pilota (bary) #3PB #3 #3HC 1 1 /2-4 <15 A mm >15 B 6-14 <15 A mm >15 B <15 A mm >15 B A model standardowy B z zestawem do nastawy wysokiego ciśnienia Sposób zamawiania Prosimy o wyspecyfikowanie zaworu według następującej sekwencji: (większa ilość opcji dostępna we Wskazówkach do zamawiania ) Rurki i złączki Elementy dodatkowe WW Y C 16 EB - CB I Wodociągi 1½ - 32 Upuszczanie i utrzymywanie ciśnienia Skośny (do 20 ) Y Kątowy (do 18 ) A Kulisty (tylko ) G ISO ISO ANSI-150 A5 ANSI-300 A3 JIS-16 J6 JIS-20 J2 Epoksyd niebieski EB Poliester zielony PG Poliester niebieski PB Bez powłoki UC Miedziane rurki i mosiężne złączki CB Plastikowe rurki i mosiężne złączki PB Rurki i złączki ze stali nierdzewnej 316 NN Brak funkcji dodatkowych 00 Pilot o wysokiej czułości 12 Funkcja zaworu zwrotnego 20 Sterowanie elektromagn. i f. zaworu zwrotnego 25 Elektrycznie wybierana nastawa wielopoziom. 45 Ochrona przed falą uderzeniową przy zamyk. 49 Regulacja hydrauliczna 50 Sterowanie elektromagnetyczne 55 Nadrzędne sterowanie elektryczne 59 Pozycjonowanie hdrauliczne wys. czułości 85 * dozwolony wybór wielokrotny Żeliwo sferoidalne (standard) C Staliwo S Stal nierdzewna 316 N Nikiel aluminium brąz U 24VAC/50Hz N.Z. 4AC 24VAC/50Hz N.O. 4AO 24VDC N.Z. 4DC 24VDC N.O. 4DO 24VDC L.P. 4DP 220VAC/50-60Hz N.Z. 2AC 220VAC/50-60Hz N.O. 2AO * Użyć, jeśli wybrano dodatkową funkcję elektrycznej regulacji. Wskaźnik pozycji zaworu I Duży filtr obwodu regulacyjnego F Przystawka dłąwiąca V-port V Elektryczny wyłącznik krańcowy S 3-drogowy obieg regulacyjny X Przekaźnik pozycji zaworu Q Akcesoria obw. regul. ze stali nierdz. 316 N Wewn. elem. (zamknięcie i gniazdo) ze stali nierdz. 316 T Wewn. części siłownika ze stali nierdz. 316 D Łożysko z delrinu R Elastometry dla uszczelnienia i membrany z Vitonu E Manometr 6 * dozwolony wybór wielokrotny Sejcom Sp. z o.o. - autoryzowany przedstawiciel BERMAD, ul.'jana'pawła'ii'214,'05j077'warszawa tel.:'+48'22'378'38'96,'+48'32'722'06'99,'faks:'+48'22'188'12'92,' Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia. BERMAD nie ponosi odpowiedzialności za błędy. Wszelkie prawa zastrzeżone. Copyright by BERMAD.
