1 UWARUNKOWANIA WZROSTU ZAPOTRZEBOWANIA NA GAZ DLA ENERGETYKI I CIEPŁOWNICTWA Autor: Krzysztof Badyda, Janusz Lewandowski ( Rynek Energii nr 1/29) Słowa kluczowe: wytwarzanie energii elektrycznej, ciepłownictwo, gaz ziemny Streszczenie. W pracy podjęto próbę oszacowania wzrostu krajowego zapotrzebowania na gaz dla potrzeb wytwarzania energii elektrycznej i ciepła. Uwzględniono dwa czynniki wzrostu: konieczność budowy zasilanych gazem ziemnym szczytowych źródeł ciepła oraz potrzebę zamiany źródeł węglowych małej mocy źródłami gazowymi. Potrzeba ta wynika z nowych zaostrzonych wymagań emisyjnych, wprowadzanych przez nową dyrektywę o emisjach przemysłowych. Przeprowadzone analizy wykazują, Ŝe do roku 22 na cele wytwarzania energii elektrycznej i ciepła uŝytkowego spodziewać się moŝna wzrostu zapotrzebowana na gaz ziemny o około 7 mld m WSTĘP Od wielu juŝ lat w kolejnych dokumentach rządowych typu Polityka energetyczna kraju zapowiada się widoczny wzrost zapotrzebowania na gaz, w tym dla potrzeb wytwarzania energii elektrycznej i ciepła. W przygotowywanej aktualnie Polityce energetycznej Polski do roku 23 [6] przyjmuje się, Ŝe do roku 22 całkowite krajowe zapotrzebowanie na gaz zwiększy się z obecnych (26) 14,3 mld m 3 do 17, 1 mld m 3, a więc o około 19,6 %. Wzrost ten ma być znacząco większy w przypadku potrzeb dla wytwarzania energii elektrycznej i ciepła w skojarzeniu. Przewiduje się, Ŝe zapotrzebowanie to wzrośnie z około 1,13 mld m 3 do ok. 1,9 mld m 3, a więc o 68%. Wydaje się, Ŝe oceny te mogą być zaniŝone. Konieczność zaspokojenia wzrastających potrzeb na moc elektryczną w szczycie obciąŝenia oraz rosnące ograniczenia emisyjne, które byłyby trudne do wypełnienia przez instalacje małej mocy zasilane węglem mogą to zapotrzebowanie znacząco zwiększyć. W niniejszej pracy podjęto próbę oceny wzrostu tego zapotrzebowania. 2. BILANS MOCY SZCZYTOWEJ I AKTUALNA STRUKTURA JEGO POKRYCIA W celu zbilansowania moŝliwości pokrycia zapotrzebowania Krajowego Systemu Elektroenergetycznego (KSE) na moc w szczycie obciąŝenia przeanalizowano strukturę jego pokrycia na przykładzie roku 27. Wykorzystano do tego celu dane zamieszczone w Raporcie z funkcjonowania Krajowego Systemu Elektroenergetycznego w 27 roku [7]. Strukturę mocy zainstalowanej i osiągalnej według stanu na 31 grudnia 27 roku przedstawiono w tabeli 1. Całkowita moc zainstalowana w KSE wynosiła na koniec 27 roku MW, z czego moc cieplnych źródeł energii elektrycznej, (to znaczy bez elektrowni wodnych i źródeł odnawialnych), wynosiła MW.

2 Tabela 1 Struktura mocy zainstalowanej i osiągalnej w KSE w 27 roku [7] Moc zainstalowana, MW Moc osiągalna, MW Ogółem Elektrownie zawodowe El. Zawodowe cieplne, w tym: na węglu kamiennym na węglu brunatnym gazowe El. Zawodowe wodne Elektrownie przemysłowe Źródła odnawialne JWCD njwcd I II III IV V VI VII VIII IX X XI XII njwcd JWCD Rezerwa wirująca Zimna rezerwa Rys.1. Maksymalne średniomiesięczne zapotrzebowanie na moc [MW] w 27 roku i sposób jego pokrycia w rozdziale na jednostki centralnie dysponowane (JWCD) i pozostałe (njwcd) [7] Z punktu widzenia bilansu mocy istotne jest takŝe rozróŝnienie jednostek dysponowanych centralnie (JWCD) i pozostałych (njwcd). Moc osiągalna jednostek JWCD wynosiła MW, z czego w elektrowniach wodnych zawodowych MW oraz elektrowniach zawodowych cieplnych MW. Bilans przedstawiający zapotrzebowanie na moc w szczycie obciąŝenia i sposób jego pokrycia w kolejnych miesiącach 27 roku przedstawiono na rys. 1. Maksymalne średniomiesięczne obciąŝenie wystąpiło w grudniu MW. Maksymalne obciąŝenie w ostatnim miesiącu roku pojawiło się 18 grudnia. Bilans mocy dla tego dnia przedstawiono w tabeli ZAPOTRZEBOWANIE NA MOC ORAZ ZUśYCIE GAZU PRZEZ JEDNOSTKI SZCZYTOWE Operator systemu przesyłowego publikuje informacje o krajowym zapotrzebowaniu na moc [7], podając informacje o wielkości mocy uśrednionej w okresach 15 minutowych. Zmiany krajowego zapotrzebowania na moc w roku 27 przedstawiono na rys. 2.

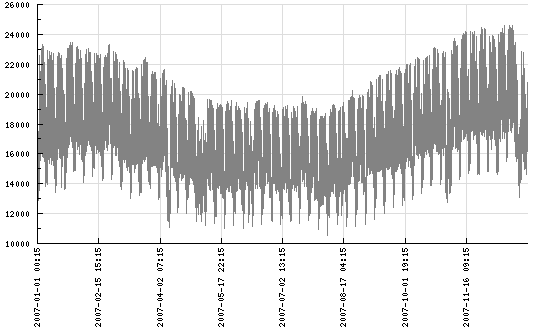

3 Tabela 2 Bilans mocy w dniu 18 grudnia 27 r., w którym wystąpiło maksymalne zapotrzebowanie na moc w dniach roboczych w szczycie wieczornym w 27 roku [7] Rodzaj jednostki Moc zainstalowana, MW Moc dyspozycyjna, MW ObciąŜenie jednostek, MW JWCD 25547, 21 33,5 2218,8 - Cieplne , ,5 194,6 - Wodne 1 696, 1 517, 1178,2 njwcd 9 33, ,8 5853,7 - Zawodowe cieplne 6 296, ,2 4374,1 - Zawodowe wodne 596,9 443,8 314,8 - El. wiatrowe 29,6 3,8 3,8 - El. inne odnawialne 11,5,, - Przemysłowe 2 216, , 1161, Suma 34877, ,3 2672,5 w tym eksport , Maksymalne zapotrzebowane w rozpatrywanym okresie wyniosło ,5 MW, a minimalne około 1 5 MW. Niestety, brak jest danych, które pozwoliłyby jednoznacznie określić sposób pokrycia tego zapotrzebowania, natomiast z punktu widzenia niniejszych analiz konieczne jest określenie dla kaŝdej chwili czasu mocy generowanej w jednostkach dysponowanych centralnie (JWCD). Wobec szacunkowego charakteru obliczeń wydaje się, Ŝe dopuszczalne jest załoŝenie, iŝ jednostki, które nie są dysponowane centralnie (głównie elektrociepłownie) oddają do systemu moc uśrednioną w skali kaŝdego miesiąca. Wielkości takiej średniej mocy są publikowane przez operatora [7] i zamieszczono je na rys. 1. Przyjęcie takiego załoŝenia pozwala określić hipotetyczny przebieg mocy jednostkach JWCD, a następnie sporządzić wykres uporządkowany tego obciąŝenia (rys.3) [5]. Maksymalna moc generowana w roku w roku 27 w jednostkach JWCD wyniosła ponad 19 GW, a minimalna około 6 GW. Rys. 2. Przebieg zmian krajowego zapotrzebowania na moc (wielkości uśrednione w okresach 15 minutowych) [7]

4 Dysponując wykresem uporządkowanym moŝna podzielić obciąŝenie pomiędzy jednostki wytwórcze centralnie dysponowane (JWCD). PoniewaŜ w niniejszej analizie nie rozpatrywano geograficznego usytuowania jednostek oraz ograniczeń sieciowych, celowym wydaje się operowanie relatywnie duŝą jednostką wytwórczą umownym modułem. Przyjęto, Ŝe moc takiego modułu wynosi 1 MW. Pozwoliło to dalej dokonać doboru do ruchu jednostek podstawowych. ZałoŜono, Ŝe czas pracy jednostki powinien być moŝliwie bliski czasowi wykorzystania mocy dyspozycyjnej (zainstalowanej) i wynosić około 6 5 godzin rocznie. Moc [GW] Czas [h] Rys. 3. Wykres uporządkowany mocy generowanej w jednostkach centralnie dysponowanych (JWCD) [5] Przy takich załoŝeniach stwierdzono, Ŝe pełne wykorzystanie moŝliwości wytwórczych jednostek podstawowych pozwala w znacznej mierze zaspokoić zapotrzebowanie na moc. Przy maksymalnym zapotrzebowaniu w jednostkach JWCD w wysokości 19 GW do jego pokrycia wykorzystane zostały podstawowe jednostki wytwórcze o sumarycznej mocy 18 GW (18 modułów po 1 MW, pracujących około 65 godzin kaŝdy). Pozwoliło to pokryć zapotrzebowanie w wysokości 16 GW. Do pokrycia pełnego zapotrzebowania konieczne jest wykorzystanie dodatkowo około 3 GW z jednostek szczytowych. Aktualnie w systemie zainstalowane jest około 1,5 GW mocy w elektrowniach szczytowo pompowych. Konieczne byłoby zatem dobudowanie około 1,5 2 GW. Przyjmując dalej, Ŝe tymi dodatkowymi źródłami byłyby turbiny gazowe, których czas pracy wynosiłby około 15 godzin rocznie, moŝna oszacować zapotrzebowanie na gaz. Sprawność szczytowych turbin gazowych duŝej mocy, rzędu 5 1 MW, według danych producentów [2,5] przekracza juŝ 4% - rys.4 (omawianą kategorię reprezentują turbiny klasy 5 MW oraz obecnie tylko jedna wysokosprawna klasy 1 MW). Pozwala to załoŝyć, Ŝe średnia sprawność będzie na poziomie 38% [5]. Przy mocy 5 MW oraz przyjętej sprawności strumień gazu potrzebny do zasilania turbiny wynosi około 13 tys. m 3 /h. Do wytworzenia 3 TWh (2 MW x 15 godzin) energii elektrycznej w turbinach gazowych zasilanych gazem o wartości opałowej około 35 MJ/m 3 potrzeba ok.,78 mld m 3. Z przeprowadzonych obliczeń symulacyjnych parametrów pracy gazowego systemu przesyłowego [5] jednoznacznie wynika, Ŝe przy tak duŝym strumieniu wyeliminowana jest moŝliwość wykorzystania gazu ziemnego bezpośrednio z sieci dystrybucyjnej. MoŜliwe jest jedynie zasilanie z rurociągów tranzytowych lub poprzez zbiorniki akumulacyjne. Ze względu na wysokie ciśnienie gazu do zasilania turbiny konieczne byłoby jego magazynowanie w zbiornikach wysokociśnieniowych (CNG) lub w postaci skroplonej (LNG).

5 45 4 Sprawność [%] Sprawność7 Trend sprawności Moc [MW] Rys. 4. Sprawność energetycznych turbin gazowych odniesiona do wartości opałowej paliwa (LHV) w pełnym oferowanym na świecie zakresie mocy 4. ZAPOTRZEBOWANIE NA GAZ W PRZYPADKU ZASTĄPIENIA MAŁYCH ŹRÓDEŁ ZASILANYCH WĘGLEM ŹRÓDŁAMI GAZOWYMI W Unii Europejskiej (Parlament i Komisja) prowadzone są aktualnie prace nad dyrektywą o emisjach przemysłowych [8], która zastąpić ma obecnie obowiązujące dyrektywy: 96/61/WE (dyrektywa IPPC) oraz 21/8/WE (dyrektywa LCP). Przewiduje się, Ŝe nowa dyrektywa ma zostać wdroŝona w roku 216. Wprowadza się w niej nowe, bardzo restrykcyjne standardy w zakresie emisji tlenków siarki i azotu oraz pyłu, przede wszystkim dla źródeł opalanych paliwami stałymi. Porównanie obecnie obowiązujących w Polsce i proponowanych w nowej dyrektywie standardów dla węgla kamiennego oraz brunatnego przedstawiono na rys. 5. Porównania zmian standardów dla róŝnych paliw w zakresie mocy źródeł od 5 do 1 MW (w paliwie) dokonano na rys.6. Jak łatwo zauwaŝyć zmiany wymogów dla źródeł opalanych gazem ziemnym są znacznie łagodniejsze niŝ dla wszystkich paliw stałych. Zaostrzenie miałoby nastąpić jedynie w zakresie NO x.

6 Rys. 5. Porównanie standardów emisji dla dwutlenku siarki, tlenków azotu oraz pyłu, wynikających z zapisów dyrektywy 21/8/WE, przeniesionych do przepisów krajowych z wymogami dyrektywy o emisjach przemysłowych. Instalacje istniejące ; paliwo, węgiel kamienny oraz węgiel brunatny; wartości w przeliczeniu na warunki normalne, przy zawartości 6% O 2 w spalinach suchych Osiągnięcie proponowanych standardów emisji, w przypadku węgla, wymaga stosowania, nawet dla najmniejszych źródeł (z punktu widzenia nowej dyrektywy pojedynczą instalacją spalania, dla której, zaleŝnie od mocy w paliwie, określa się standard emisji jest komin ze wszystkimi podłączonymi do niego kotłami), konieczne jest stosowanie instalacji odsiarczania, odazotowania i wysokosprawnego odpylania. 2 Emisja dopuszczalna SO2 [mg/m MW (8) Wegiel kam Węgiel brun. Paliwa ciekłe ziemny koksown. wielkop. Biomasa 5-1 MW (IPPC_new)

7 Wegiel kam Węgiel brun. Paliwa ciekłe ziemny koksown. wielkop. Biomasa Emisja dopuszczalna NOx [mg/m3 5-1 MW (8) 5-1 MW (IPPC_new) 1 Emisja dopuszczalna pyłu [mg/m MW (8) 5-1 MW (IPPC_new) Wegiel kam Węgiel brun. Paliwa ciekłe ziemny koksown. wielkop. Biomasa Rys. 6. Porównanie standardów emisji dla dwutlenku siarki, tlenków azotu oraz pyłu, wynikających z zapisów dyrektywy 21/8/WE, z wymogami dyrektywy o emisjach przemysłowych (oznaczonej jako IPPC_new); instalacje istniejące dla róŝnych paliw, w przeliczeniu na warunki normalne, przy zawartości 6% O 2 w spalinach suchych (węgiel kamienny, brunatny, biomasa) lub 3% O 2 w spalinach suchych (paliwa ciekłe i gazowe) W przypadku stosowanych w ciepłownictwie kotłów wodnych koszt koniecznych instalacji (4 6 tys. zł/mw) przekracza koszt kotłów wraz z ich dotychczasowym wyposaŝeniem. JeŜeli uwzględnić jeszcze konieczne do poniesienia w przyszłości koszty uprawnień do emisji CO 2, to okaŝe się, Ŝe małe źródła węglowe stają się niekonkurencyjne w stosunku do źródeł gazowych. W perspektywie lat powinny one zostać zatem zastąpione źródłami gazowymi. Podobny proces został zrealizowany w poprzedniej dekadzie na terenach byłej NRD. Strukturę źródeł o mocy mniejszej niŝ 2 MW (w kominie), które w przypadku wejścia w Ŝycie nowej dyrektywy wymagałyby zbudowania nowych, wysokowydajnych instalacji oczyszczających spaliny, przedstawiono na rys. 7. Ciemniejsze, węŝsze słupki, odpowiadają prawej skali dotyczącej mocy kotłów. Największe zapotrzebowanie na gaz związane jest z nieliczną grupą kotłów zainstalowanych w kilkunastu relatywnie duŝych obiektach ciepłowniczych (z przedziału dla mocy doprowadzonej w paliwie MW). Liczna grupa kotłów mniejszych, ze względu na krótszy czas pracy generuje znacząco niŝsze w relacji do mocy zapotrzebowanie na paliwo.

8 4 5 Zapotrzebowanie na gaz [mln m3] Moc kotłów [MW] Zakres mocy w kominie Rys. 7. Histogram mocy kotłów zainstalowanych w krajowej energetyce i ciepłownictwie oraz odpowiadające wyróŝnionym przedziałom mocy zapotrzebowania na gaz w przypadku zmiany paliwa Opalane dotychczas węglem kotły z analizowanego przedziału mocy to przede wszystkim kotły wodne oraz kotły parowe pracujące w kolektorowych elektrociepłowniach. Zastąpienie ich wszystkich źródłami zasilanymi gazem stworzy dodatkowe zapotrzebowanie na gaz na poziomie 6,5 mld m 3 rocznie. Ograniczenie wymiany paliwa do kotłów o mocy mniejszej niŝ 1 MW generuje zapotrzebowanie około 1,5 mld m PODSUMOWANIE ziemny w warunkach polskich stanowi obecnie paliwo o marginalnym znaczeniu dla wytwarzania energii elektrycznej. Jego udział w produkcji netto wahał się w ostatnim okresie na poziomie około 3% (w 27 roku 4,3 TWh na 146,7, zaś w roku 28 4,4 TWh na 141,6 pochodziło z gazu ziemnego). Produkcja realizowana jest praktycznie wyłącznie w instalacjach z turbinami gazowymi pracującymi w elektrociepłowniach, a więc w gospodarce skojarzonej. Niewielkie ilości energii z gazu ziemnego generowane są w oparciu o silniki gazowe (takŝe produkcja skojarzona). W Polsce, przy obecnych uwarunkowaniach ekonomicznych [4, 9] i systemowych nie są stosowane instalacje z turbinami gazowymi w układzie prostym, przede wszystkim jednostki szczytowe. Brak jest równieŝ bloków gazowo-parowych przeznaczonych do wyłącznej generacji energii elektrycznej. Jednym z perspektywicznych sposobów wykorzystania tej ostatniej kategorii instalacji moŝe być wyrównywanie podaŝy mocy w warunkach współpracy z coraz liczniejszymi, takŝe w polskim systemie elektroenergetycznym elektrowniami wiatrowymi. W [6] zakłada się, Ŝe do roku 22 udział gazu w produkcji energii elektrycznej sięgnie poziomu 5%, zaś w perspektywie roku 23 około 6,5%. Ta prognoza, znacząco bardziej ostroŝna w stosunku do formułowanych w poprzednich dokumentach rządowych dotyczących polityki energetycznej, moŝe okazać się nie w pełni doszacowana, między innymi ze względów wskazanych powyŝej. W okresie najbliŝszych 1 lat spodziewać się naleŝy znaczącego wzrostu zuŝycia gazu dla celów wytwarzania energii elektrycznej i ciepła. Jak się wydaje, tendencje takie wskazuje się w Polityce energetycznej Polski do roku 23 [6] w stopniu niewystarczającym. W dokumencie tym nie uwzględniono wszystkich czynników wzrostu. Wskazany w nim wzrost do roku 22 o około,87 mld

9 m 3 /rok wydaje się uwzględniać potrzeby związane z koniecznością budowy szczytowych turbin gazowych (,78 mld m 3 ). Nie uwzględniono natomiast skutków wprowadzenia nowej dyrektywy o emisjach przemysłowych [8], której skutkiem moŝe być konieczność zamiany wielu źródeł zasilanych węglem na źródła gazowe. Jak to zostało oszacowane powyŝej, wygenerowane w związku z tą zmianą zapotrzebowanie na gaz moŝe sięgać wysokości od 1,5, aŝ do 6,5 mld m 3 /rok. Osobnym problemem pozostaje uwzględnienie wskazanych potrzeb oraz zapewnienie ewentualnych dodatkowych dostaw tego paliwa z Rosji [3], bądź od alternatywnych dostawców. LITERATURA [1] Badyda K., Lewandowski J.: Energetyczne turbiny gazowe do pokrywania obciąŝeń szczytowych. Materiały X Konferencji Naukowo-Technicznej Groźba deficytu mocy w perspektywie do 22 r.. S. Christina, Val Gardena, marzec 29. [2] Gas Turbine World Handbook. Pequot Publication, vol. 26. [3] Kaliski M., Siemek J., Sikora A., Szurlej A.: MoŜliwe scenariusze polityki energetycznej Unii Europejskiej w zakresie zapewnienia stabilnych dostaw gazu ziemnego do Europy Środkowej i Wschodniej w kontekście polityki energetycznej Rosji. Konferencja Rynek u 29. Kaprint 29. [4] Kotowicz J.: Elektrownie gazowo-parowe. Kaprint 28. [5] Lewandowski J., Bujalski W., Badyda K.: Techniczne i ekonomiczne uwarunkowania wykorzystania w Polsce szczytowych turbin gazowych. Materiały X Konferencji Naukowo- Technicznej Groźba deficytu mocy w perspektywie do 22 r.. S. Christina, Val Gardena, marzec 29. [6] Polityka energetyczna Polski do roku 23. Projekt z dnia 5 marca 29 r. Ministerstwo Gospodarki [7] Raport z funkcjonowania Krajowego Systemu Elektroenergetycznego w 27 roku; [8] Proposal for a Directive of the European Parliament and of the Council on Industrial Emissions (Integrated Pollution Prevention and Control). Brussels, COM(27) 844 final. [9] Zaporowski B.: Efektywność ekonomiczna elektrociepłowni opalanych gazem ziemnym. Rynek Energii 3/29.
