1 Odnawialne źródła energii Piotr Biczel

2 do zabrania gniazdko szlam od AKądzielawy

3 plan wykładu Źródła odnawialne Elektrownie słoneczne Elektrownie wodne Elektrownie biogazowe Elektrownie wiatrowe Współspalanie Integracja OZE z systemem elektroenergetycznym Podsumowanie

4 Odnawialne źródła energii takie pierwotne nośniki energii, które się samoistnie odtwarzają w rozsądnym przedziale czasu urządzenia do przekształcania odnawialnych nośników pierwotnych na energię odnawialną

5 Odnawialne źródła energii 20% energii z OZE w 2020 wg EC BREC / IEO Rodzaj OZE Energia [PJ] Tempo wzrostu Energetyka słoneczna 16 33% Energetyka wiatrowa 63 35% Energetyka wodna 11 3% Biomasa, w tym: 382 5% Plantacje energetyczne % Biogaz 98 30% Biopaliwa 59 21% Energetyka geotermalna 12 12% OZE ogółem 484 7%

35% Energetyka wodna 11 3% Biomasa, w tym: 382 5% Plantacje energetyczne 135

6 Elektrownie słoneczne Nasłonecznienie [W/m2] 01/01/90 00:00 19/01/90 05:00 06/02/90 10:00 24/02/90 15:00 14/03/90 20:00 02/04/90 01:00 20/04/90 06:00 08/05/90 11:00 26/05/90 16:00 13/06/90 21:00 02/07/90 02:00 20/07/90 07:00 07/08/90 12:00 25/08/90 17:00 12/09/90 22:00 01/10/90 03:00 19/10/90 08:00 06/11/90 13:00 24/11/90 18:00 12/12/90 23:00 31/12/90 04:00

08/05/90 11:00 26/05/90 16:00 13/06/90 21:00 02/07/90 02:00 20/07/90 07:00 07/08/90 12:00 25/08/90

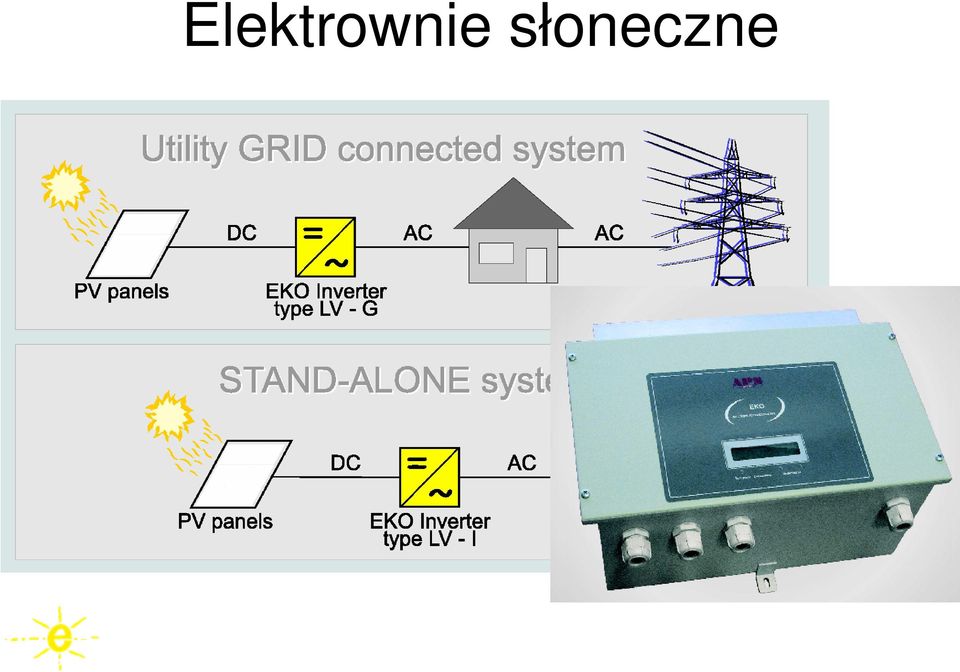

7 Elektrownie słoneczne

8 Elektrownie słoneczne

9 Elektrownie wodne Przed wojną elektrownie wodne były podstawowym źródłem energii elektrycznej w Polsce 8000 W PRL - demontaŝ i świadomie niszczenie jako przeŝytek systemu kapitalistycznego. W 1954 roku czynnych EW 800 nieczynnych MoŜna było uruchomić ponownie przynajmniej 700 elektrowni wodnych Gdy w latach 80. przeprowadzono ogólnopolską inwentaryzację istniejących EW 650 obiektów

W 1954 roku - 6330 czynnych EW 800 nieczynnych MoŜna było uruchomić ponownie przynajmniej 700

10 Elektrownie wodne

11 Elektrownie wodne

12 Elektrownie biogazowe biogaz wysypiskowy biogaz z oczyszczalni ścieków biogaz rolniczy biogaz ze zgazowania biomasy stałej

13 Elektrownie biogazowe agregaty prądotwórcze turbiny gazowe

14 Elektrownie biogazowe Eko Dolina

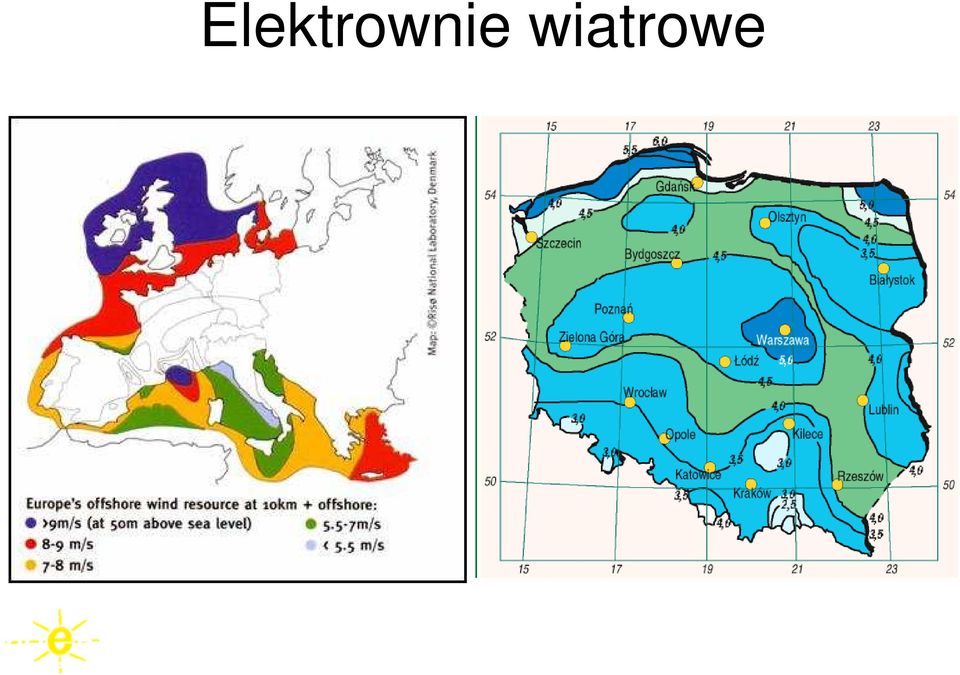

15 Elektrownie wiatrowe

16 Elektrownie wiatrowe

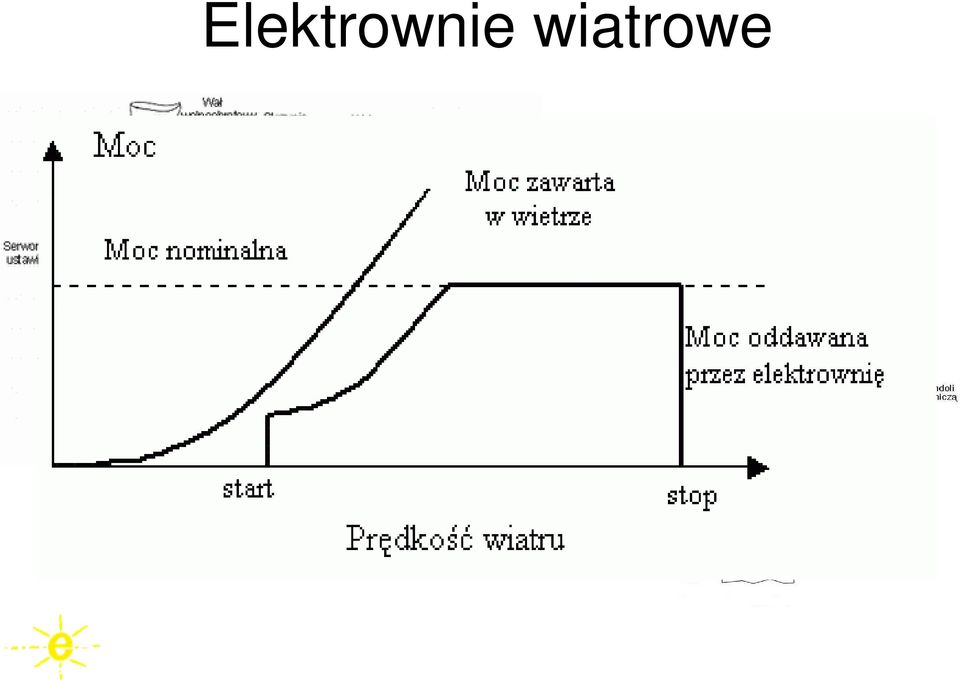

17 Elektrownie wiatrowe

18 Elektrownie wiatrowe

19 Współspalanie najprostszy i najtańszy sposób zwiększenia produkcji energii elektrycznej z paliw odnawialnych. Zalety współspalania: prawie natychmiastowe wykorzystanie biomasy w duŝej skali (duŝe kotły), proces spalania jest stabilizowany przez spalanie węgla, niŝsze emisje SO2, NOx, CO2 (w części odnoszącej się do paliw kopalnych), elastyczność kotła i brak zaleŝności produkcji energii elektrycznej od dostępności biomasy (problemy logistyczne) Wady współspalania: trudności z dostawą i przygotowaniem (suszenie, rozdrobnienie) wystarczającej ilości biomasy oraz jej cena, ograniczenie wydajności i sprawności kotła, efekty uboczne współspalania związane ze składem substancji mineralnej biomasy.

CO2 (w części odnoszącej się do paliw kopalnych), elastyczność kotła i brak zaleŝności produkcji energii elektrycznej od dostępności biomasy (problemy logistyczne) Wady

20 Współspalanie Sposób podawania biomasy i paliwa do komory paleniskowej kotła energetycznego współspalanie bezpośrednie: mieszanie biomasy z węglem przed układem dozowania węgla do kotła (młynami), niezaleŝne przygotowanie biomasy rozdrobnienie i spalanie na ruszcie pod kotłem dozowanie do palników ewentualnie nad palnikami węglowymi niezaleŝnym strumieniem współspalanie pośrednie: przedpalenisko do komory paleniskowej kotła wnoszone jest ciepło spalin ze spalania biomasy, wstępne zgazowanie biomasy do komory paleniskowej wprowadzany jest wilgotny gaz palny.

dozowanie do palników ewentualnie nad palnikami węglowymi niezaleŝnym strumieniem współspalanie pośrednie: przedpalenisko do komory

21 Współspalanie

22 Integracja OZE z SEE

23 Integracja OZE z SEE konieczność utrzymywania gorącej rezerwy dodatkowa emisja CO 2 spadek jakości energii magazynowanie energii

24 Podsumowanie Technicznie elektrownie oparte o OZE są juŝ dość dobrze opanowane Niestety jest problem z szerokim wprowadzeniem ich do współczesnego SEE Wymaga to inwestycji w przesył i magazynowanie energii Pozostaje pytanie kto ma za to zapłacić

25 Literatura Lubośny Z.: Elektrownie wiatrowe w systemie elektroenergetycznym. WNT, Warszawa 2006 Rodacki T., Kandyba A.: Przetwarzanie energii w elektrowniach słonecznych. Wydawnictwo Politechniki Śląskiej. Gliwice, Kamieński Z.: Polityka i mechanizmy wsparcia w zakresie wykorzystania energii biomasy i biogazu. Ministerstwo Gospodarki, Warszawa, 30 maja 2007 Towarzystwo Rozwoju Małych Elektrowni Wodnych Eko Dolina EW Niedzica APS Energia

26 pytania?

27 ja mam pytanie Dlaczego nic nie mówiłem o ogniwach paliwowych?

28 Dziękuję za uwagę
