1 1. Spis treści. 1. Spis treści Oświadczenie projektanta Uprawnienia projektanta i przynaleŝność do izby Uprawnienia mgr inŝ. arch. Mikołaj Jarominiak Zaświadczenie mgr inŝ. arch. Mikołaj Jarominiak Uprawnienia inŝ. Jacek Jarominiak Zaświadczenie inŝ. Jacek Jarominiak Kopia mapy ewidencyjnej Część opisowa do projektu termorenowacji budynku mieszkalnego wielorodzinnego Przedmiot opracowania Opis budynku System ocieplenia Zakres prac naprawczych i przygotowawczych Zakres projektowanych robót Termorenowacja ścian zewnętrznych Materiały podstawowe Materiały pomocnicze Sprzęt Wymagania techniczno technologiczne Kolorystyka elewacji Zalecenia ogólne do wykonania robót Sposób ocieplenia ścian w miejscach szczególnych Ocieplenie ościeŝy okiennych i drzwiowych Ocieplenie ścian przy płytach balkonowych Dylatacje Prace dodatkowe związane z ociepleniem budynku Wymiana okienek piwnicznych Wymiana krat piwnicznych Remont balkonów Remont daszków nadwejściowych do klatek schodowych Roboty malarskie Cokół budynku Podesty wejściowe do klatek schodowych Rynny i rury spustowe Uzupełnienie fragmentu ścian przy klatkach Uwagi końcowe Część graficzna do projektu budowlanego termorenowacji budynku mieszkalnego wielorodzinnego spis rysunków Rys. nr 1 Elewacja północna. Kolorystyka Rys. nr 2 Elewacja południowa. Kolorystyka Rys. nr 3 Układ warstw docieplenia ściany Rys. nr 4 UłoŜenie zaprawy klejowej na płycie styropianowej Rys. nr 5 Układ płyt styropianu i kołków wspomagających Rys. nr 6 Układ siatki zbrojącej Rys. nr 7 Wykończenie dolnej krawędzi docieplenia Rys. nr 8 Docieplenie ściany przy nadproŝach i ościeŝnicach okiennych Rys. nr 9 Sposób wykonania dylatacji ściany budynku Rys. nr 10 Sposób wykończenia warstwy ocieplenia przy płycie balkonowej Rys. nr 11 Zastosowane grubości docieplenia ścianki podokiennej na balkonach Rys. nr 12 Rysunek konstrukcyjny kraty okien piwnicznych Rys. nr 13 Rysunek szczegółowy sztucera rury spustowej Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót przewidzianych do realizacji Wykaz istniejących obiektów Elementy zagospodarowania działki stwarzające zagroŝenie Przewidywane zagroŝenia, ich skala, miejsce i czas ich występowania InstruktaŜ Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom powstałym w wyniku prowadzonych robót

2 2. Oświadczenie projektanta. Niniejszym oświadczam, Ŝe projekt budowlany Temat: Projekt termorenowacji budynku mieszkalnego wielorodzinnego. Obiekt: Budynek mieszkalny wielorodzinny. Adres budowy: Konin, ul. Kosmonautów 8, działka nr ew. 235/10 Inwestor: Wspólnota Mieszkaniowa ul. Kosmonautów 8 Adres inwestora: Konin, ul. Kosmonautów 8 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant 2

3 3. Uprawnienia projektanta i przynaleŝność do izby Uprawnienia mgr inŝ. arch. Mikołaj Jarominiak Zaświadczenie mgr inŝ. arch. Mikołaj Jarominiak Uprawnienia inŝ. Jacek Jarominiak Zaświadczenie inŝ. Jacek Jarominiak 3

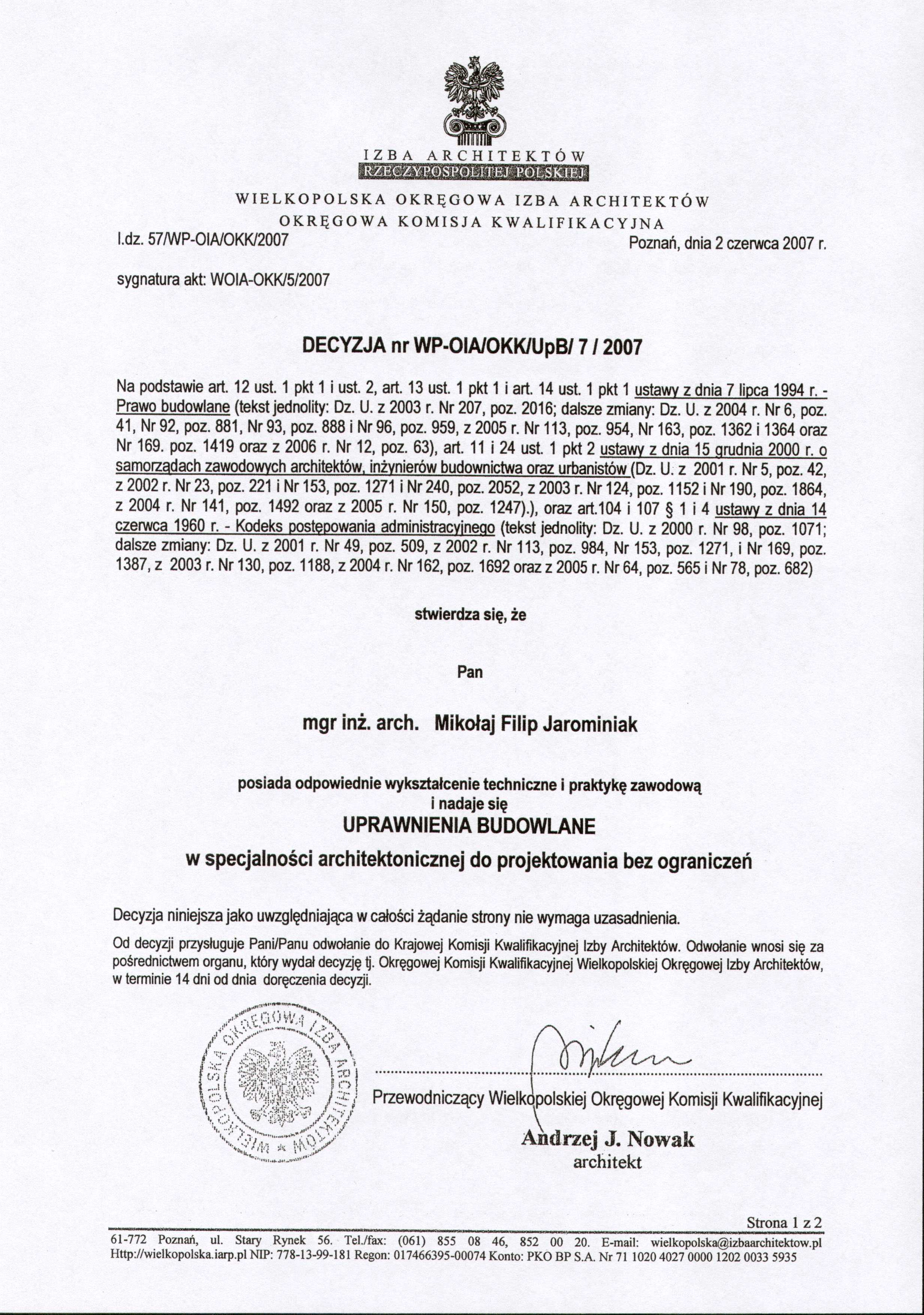

4 Uprawnienia mgr inŝ. arch. Mikołaj Jarominiak 4

5 Zaświadczenie mgr inŝ. arch. Mikołaj Jarominiak 5

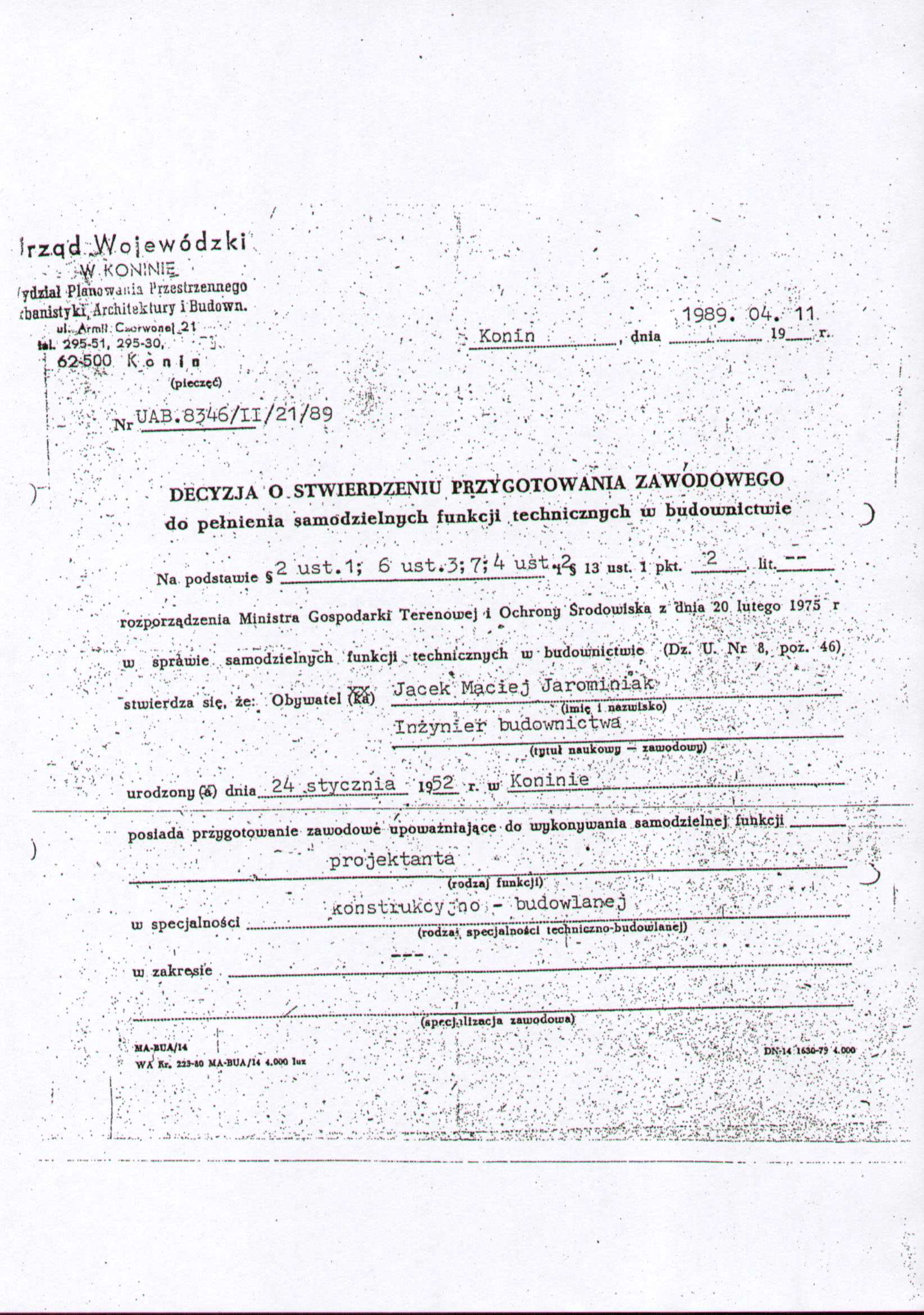

6 Uprawnienia inŝ. Jacek Jarominiak 6

7 Zaświadczenie inŝ. Jacek Jarominiak 7

8 4. Kopia mapy ewidencyjnej. 8

9 5. Część opisowa do projektu termorenowacji budynku mieszkalnego wielorodzinnego Przedmiot opracowania. Przedmiotem opracowania jest projekt ocieplenia ściany południowej i północnej budynku mieszkalnego wielorodzinnego wraz z kolorystyka ścian, połoŝonego w Koninie przy ul. Kosmonautów 8. Ocieplenia ścian szczytowych czyli wschodniej i zachodniej dokonano wcześniej. W związku z ociepleniem ścian, zachodzi równieŝ konieczność wymiany wszelkich obróbek blacharskich oraz remont płyt balkonowych. Projekt przewiduje wymianę stolarki okiennej klatek schodowych i wymianę okienek piwnicznych wraz z kratami. Projektuje się remont wejść do klatek schodowych polegający na wymianie drzwi wejściowych oraz likwidacji fragmentów partii wejściowych do klatek wykonanych z pustaków szklanych. Zgodnie z sugestią uŝytkownika oświetlenie przy klatkach naleŝy przenieść pod daszki nadwejściowe (dotychczas oświetlenie boczne). Zgodnie z zaleceniem Inwestora projekt docieplenia ścian został opracowany w sposób umoŝliwiający wykonanie termomodernizacji w 2-ch etapach Opis budynku. Przedmiotowy obiekt to budynek mieszkalny wielorodzinny, pięciokondygnacyjny, 5-klatkowy, całkowicie podpiwniczony. Budynek realizowany w systemie tradycyjnym, murowany z materiałów ceramicznych ściennych, z wykorzystaniem elementów stropowych prefabrykowanych. Przekrycie budynku stanowi stropodach pokryty papą. Cokół budynku obłoŝony masą lastriko, drzwi do klatek schodowych stalowe. Współczynniki przenikania ciepła przez ściany zewnętrzne są wyŝsze od wymaganych, stad potrzeba ich ocieplenia. Uwaga: Zarządca budynku w pierwszej kolejności musi doprowadzić do zmiany sposobu przyłącza energetycznego do obiektu, gdyŝ istniejące przyłącze napowietrzne od strony północnej koliduje z wykonaniem ocieplenia ściany, naleŝy wykonać zasilanie budynku kablem ziemnym. Zmianę sposobu zasilania naleŝy wykonać w pierwszej kolejności, aby nie pozbawić lokatorów budynku dostawy energii podczas wykonywania procesu termomodernizacji. Charakterystyczne parametry techniczne budynku: Szerokość ocieplanych elewacji: Wysokość ocieplanych elewacji: 60,59 m 15,29 m 5.3. System ocieplenia. Opracowanie przewiduje wykonanie ocieplenia ścian zewnętrznych budynku w systemie ATLAS STOPTER z wykorzystaniem styropianu jako materiału izolującego. System oraz przewidywana 9

10 grubość ocieplenia nie przekraczająca 250 mm jest sklasyfikowana jako nierozprzestrzeniająca ognia (NRO). System Atlas STOPTER posiada Aprobatę Techniczną Instytutu Techniki Budowlanej nr AT /2004 i Certyfikat Zgodności ITB nr 374/ Zakres prac naprawczych i przygotowawczych. Przed przystąpieniem do podstawowego procesu docieplania ścian zewnętrznych, naleŝy wykonać niŝej podane prace demontaŝowe i przygotowawcze: zdemontować istniejące kraty na okienkach piwnicznych, dokonać wymiany stolarko okiennej piwnic na nową, wymienić stolarkę okienną w klatkach schodowych, zdemontować stalowe drzwi do klatek schodowych, skuć podesty betonowe przed klatkami, zdemontować rynny i rury spustowe (rury spustowe po przemalowaniu do ponownego montaŝu), wymienić końcówki rur spustowych wraz z czyszczakami (z dotychczasowych Ŝeliwnych na projektowane z PCV), zdemontować parapety zewnętrzne i pasy nadrynnowe, zdemontować opierzenia balkonów i daszków nadwejściowych, zdemontować fragmenty ścian klatek schodowych wymurowanych z pustaków szklanych, naprawę szczelin dylatacyjnych - elewacja południowa i północna, demontaŝ przyłącza energetycznego w gestii Zakładu energetycznego Zakres projektowanych robót. ustawienie rusztowania zewnętrznego, ocieplenie ścian systemem bezspoinowym oraz tynk mineralny i kolorystyka elewacji farbami silikatowymi, wykonanie naprawy płyt balkonowych, pokrycie daszków nadwejściowych papą termozgrzewalna jednowarstwowo, montaŝ nowych parapetów zewnętrznych z blachy stalowej powlekanej w kolorze białym, montaŝ opierzeń blacharskich z blachy stalowej powlekanej w kolorze białym (pas nadrynnowy), montaŝ rynien nowych wykonanych z blachy ocynkowanej gr. 55mm, montaŝ uprzednio zdemontowanych rur spustowych (przewidziano pomalowanie) wraz z końcówkami z PCV oraz czyszczaki z PCV, montaŝ okienek piwnicznych uchylnych z PCV, montaŝ nowych krat okienek piwnicznych, montaŝ okienek klatek schodowych uchylnych z PCV, zamurowanie fragmentów ścian przy klatkach schodowych bloczkami z betonu komórkowego gr. 24 cm, montaŝ nowych drzwi oraz paneli przeszklonych w konstrukcji aluminium ciepłego, 10

11 malowanie balustrad balkonowych Termorenowacja ścian zewnętrznych. Przy wykonywaniu ocieplenia niezbędna jest znajomość i posługiwanie się przez wykonawcę instrukcją ITB nr 334/02 Bezspoinowy system ocieplenia ścian zewnętrznych budynków. NaleŜy stosować materiały posiadające aprobatę techniczną na cały system ocieplenia. Nie dopuszcza się zastosowanie materiałów składowych z róŝnych systemów dociepleń. Projektuje się ocieplenie ścian styropianem grubości 12 cm. Współczynnik przenikania ciepła przez przegrodę: w stanie istniejącym po dociepleniu U = 0,941 W/m 2 K U = 0,297 W/m 2 K Dane przegrody: Warstwa grubość [m] opór R [m 2 K/W] Tynk cementowo wapienny 0,02 0,024 Mur 0,38 0,844 Tynk cementowo wapienny 0,02 0,024 Styropian 0,12 2,667 Tynk mineralny na warstwie kleju 0,01 0,012 Opór przejmowania R e i R i 0,017 RAZEM R = 3,742 U = U P + U Ł U P współczynnik przenikania ciepła przegrody U Ł dodatek na mostki termiczne łączników U = 0,267 W/m 2 K + 0,030 W/m 2 K = 0,297 W/m 2 K Rozkład temperatury w przegrodzie 18,7 18,4 9,9,6 T C ,4-17,

12 Materiały podstawowe płyty styropianowe: samogasnące, sezonowe (cięty na płyty po dwóch miesiącach od daty produkcji), o gęstości objętościowej min. 15 kg/m2, wymiary powierzchni płyty 100x50 cm, krawędzie ostre bez uszczerbków, siatka z włókna szklanego: szerokość 100 cm, o oczkach min. 3 mm o splocie uniemoŝliwiającym przesunięcie oczek, impregnowana polimerowo, odporna na alkalia (zaprawa klejowa), zaprawa klejowa Atlas Stropter K20: sucha zaprawa mineralna mrozo i wodoodporna mieszana z wodą (zaprawa nadaje się do uŝytku po 10 minutach od momentu wymieszania z wodą), podkład tynkarski Atlas Cerplast: gotowy preparat, który po wyschnięciu daje cienką i szorstką powłokę wzmacniającą przyczepność tynku, nanosić za pomocą wałka lub pędzla, zabrania się stosować w postaci rozcieńczonej, tynk mineralny w kolorze białym: tynk cienkowarstwowy o fakturze SN (drobny baranek) o ziarnie 2 mm, sucha mieszanka, ilość dodawanej wody w celu uzyskania optymalnej konsystencji naleŝy ściśle przestrzegać aŝ do zakończenia prac tynkarskich, farby silikatowe elewacyjne: farby z nowej palety barw Atlasu Materiały pomocnicze zaprawa tynkarska Atlas, emulsja do gruntowania Atlas Uni-Grunt: słuŝy do obniŝenia chłonności podłoŝa, w postaci cieczy nakładany na powierzchnię ściany pędzlem, kołki plastikowe do mocowania izolacji termicznej: kołki pcv wbijane z talerzykami, głębokość zakotwienia kołka w warstwie konstrukcyjnej ściany powinna wynosić 8 cm, listwa cokołowa: montowana na dolnej krawędzi ocieplenia i spełnia rolę osłony warstwy izolacji o szerokości dostosowanej do grubości izolacji, listwy naroŝne: wykonane z cienkiej perforowanej blachy aluminiowej o przekroju poprzecznym 25x25 mm, podkład pod farbę silikatową Akrol S: do gruntowania podłoŝa pod malowanie elewacji farbami silikonowymi, blacha stalowa ocynkowana powlekana gr. 0,75 mm do opierzeń blacharskich, blacha ocynkowana gr. 0,55 mm rynny dachowe oraz zbiorniki zlewowe, płytki elewacyjne firmy Cerrat wyłoŝenie cokołu budynku, płytki gressowe mrozoodporne i antypoślizgowe wyłoŝenie podestów wejściowych do klatek schodowych Sprzęt Do wykonania robót termorenowacyjnych ścian naleŝy zastosować rusztowania zewnętrzne rurowe zgodnie z warunkami technicznymi wykonawstwa i odbioru ustawionego rusztowania Wymagania techniczno technologiczne. Zgodnie z instrukcją kolejność wykonywanych prac jak niŝej: prace przygotowawcze oraz prace demontaŝowe, 12

13 przygotowanie powierzchni ścian, zmycie elewacji, zagruntowanie preparatem gruntującym, zamocowanie listwy cokołowej, przygotowanie masy klejącej, przyklejenie materiału izolującego do ścian i ościeŝy, przymocowanie styropianu do podłoŝa łącznikami mechanicznymi, wtopienie siatki zbrojeniowej PCV, wykonanie spadków pod parapety podokienne, wykonanie podokienników zewnętrznych i innych opierzeń blacharskich, zabezpieczenie naroŝników ościeŝy okiennych i drzwiowych, oraz innych krawędzi kątownikiem aluminiowym, wykonanie tynku mineralnego, malowanie elewacji farbami silikatowymi, uporządkowanie terenu po pracach termorenowacyjnych. Uwaga: W projekcie nie przewidziano generalnie ocieplenia ościeŝy okiennych lokali mieszkalnych oraz okien klatkowych. W projekcie przewiduje się nałoŝenie na ościeŝa okienne siatkę zatopioną w masie klejącej oraz tynk mineralny i malowanie w kolorze białym Kolorystyka elewacji. Projekt przewiduje wykonanie na warstwie izolacyjnej tynku mineralnego cienkowarstwowego Atlas Cermit SN 2 w kolorze białym. Tynk po wykonaniu i sezonowaniu pomalować dwukrotnie elewacyjna farbą silikatową. Projektowane kolory farb elewacyjnych dobrano z nowej palety barw Atlasa. elewacji powyŝej cokołu: Arkol S 0260 podstawowy powyŝej parteru: Arkol S biały akcenty: - pionowe pasy, fragmenty pod oknami balkonowymi, gzyms górny: Arkol S pasy poziome filarków międzyokiennych fragmenty ścian przy klatkach schodowych: Arkol S 0016 cokół budynku: płytka elewacyjna szkliwiona 245*65*6,5: brąz drzwi klatek schodowych : aluminium RAL 9003 parapety podokienne blacha w kolorze białym rynny, rury spustowe, balustrady balkonowe, kraty okienek piwnicznych: spód płyty balkonowej, krawędzie balkonów i daszków nadwejściowych: farba Hammerite - ciemna zieleń biały 13

14 stolarka PCV: biała Uwaga: W przedmiarze uwzględniono malowanie bocznych pasów pionowych szer. 58 cm kaŝdy, pomimo Ŝe nie był liczony do powierzchni ocieplenia (wcześniej ocieplone). Doliczono z uwagi na zachowanie jednakowej kolorystyki fragmentów elewacji malowanej kolorem Zalecenia ogólne do wykonania robót. Prace naleŝy wykonywać w suchych warunkach, bez opadów i przy wilgotności powietrza poniŝej 80%, nie wskazane jest wykonywać prace na powierzchniach silnie nasłonecznionych, zaleca się osłony z gęstej siatki zamontowane na rusztowaniach. Grubość warstwy klejącej przy pojedynczej tkaninie powinna mieścić się w granicach 3mm do 6mm, a sąsiednie pasy tkaniny winny być przyklejone na zakład min. 10 cm w poziomie i pionie. Dwie warstwy tkaniny siatki naleŝy stosować na powierzchni ścian do wysokości parapetów okien parteru oraz w strefie naroŝników ościeŝy drzwiowych. Obróbki blacharskie parapety podokienne z blachy powlekanej gr. 0,75mm winna wystawać min. 40 mm poza lico ściany oraz szersze o 20 mm z kaŝdej strony od szerokości okna. W celu zwiększenia odporności warstwy izolacyjnej na uderzenia mechaniczne, na wszystkich naroŝnikach pionowych budynku na całej jego wysokości oraz obramowanie wszystkich okien i drzwi naleŝy przed przyklejeniem siatki wkleić perforowane kątowniki (aluminiowe z wtopiona siatką). Wyprawę elewacyjna z tynku mineralnego moŝna wykonywać nie wcześniej niŝ po 3 dniach od ułoŝenia siatki zbrojnej na styropianie, tynk moŝna układać w temperaturze nie niŝszej niŝ 5 C i nie większej niŝ 25 C. Zabrania się wykonywania tynków podczas opadów, silnego wiatru i spadku temperatury poniŝej 0 C w ciągu doby Sposób ocieplenia ścian w miejscach szczególnych Ocieplenie ościeŝy okiennych i drzwiowych. Dolne ościeŝa okienne ocieplić zachowując spadek, a następnie zamontować podokienniki zewnętrzne stosowne do grubości izolacji ściany. Podokienniki na bokach powinny być wprowadzone pod styropian, który w tym miejscu naleŝy odpowiednio podciąć. Styki podokiennika z murem uszczelnić masą lub taśmą uszczelniającą. Puste miejsca pod podokiennikami w miarę moŝliwości wypełnić pianką poliuretanową w ilości nie powodującej deformacji płaszczyzny parapetu Ocieplenie ścian przy płytach balkonowych. Ściany przy płytach balkonowych naleŝy ocieplić w sposób przedstawiony na rysunku szczegółowym. Płyty izolacyjne gr. 5 cm przyklejone do ścian powinny przylegać do płyty balkonowej od góry i od dołu ocieplenie dolnej powierzchni balkonu winno dochodzić do ocieplenia pionowego ściany. 14

15 Dylatacje. W ścianach budynku od strony północnej i południowej dylatacje, które naleŝy wykonać zgodnie z rysunkiem zawartym w niniejszej dokumentacji. W miejscu dylatacji konstrukcyjnych płyty izolacyjne układać tak, aby pozostawić szczelinę dylatacyjna o szerokości 10 mm którą naleŝy wypełnić masą trwale elastycznym Prace dodatkowe związane z ociepleniem budynku Wymiana okienek piwnicznych. Z uwagi na zły stan techniczny istniejących okienek piwnicznych projekt przewiduje wymianę ich na nowe z profili PCV o identycznych wymiarach zewnętrznych, okienka jednodzielne uchylne o współczynniku U min.1.1 W/m2K Wymiana krat piwnicznych. Projekt przewiduje wymianę krat na okienkach piwnicznych, kraty stalowe wg rys. konstrukcyjnego, malowane na kolor ciemnozielony Remont balkonów. Z uwagi na pewne widoczne uszkodzenia i zuŝycie się wypraw tynkarskich płyt balkonowych usytuowanych od strony południowej, w projekcie ocieplenia budynku przewidziano równieŝ generalny remont płyt balkonowych. Remont płyt balkonowych naleŝy rozpocząć od zerwania istniejących posadzek na balkonach, zerwanie opierzeń. Płytę balkonową od spodu oraz boki płyty oczyścić i wykonać przecierkę cementową, następnie spód oraz boki płyty wykleić styropianem gr. 5 cm z naklejeniem siatki zbrojącej na zasadach jak ocieplenie ścian. Na styropianie tynk mineralny malowany farbą elewacyjna silikatową w kolorze białym. Na górnej powierzchni płyty balkonowej naleŝy wylać ponownie posadzkę cementową średnio o gr. 3,5 cm, zbrojona siatka z drutu fi 4.5 mm o oczkach 10x10 cm, po uprzednio zamontowaniu obróbki blacharskiej krawędzi płyty z blachy powlekanej gr. 0,55mmw kolorze białym. Balustradę balkonową, po oczyszczeniu, malować w kolorze ciemno zielonym farbą Hammerite. Styk posadzki balkonu ze ścianą uszczelnić masą trwale elastyczna Remont daszków nadwejściowych do klatek schodowych. Remont daszków nadwejściowych sprowadza się do wymiany opierzeń krawędzi daszków oraz wykonaniu nowego pokrycia z papy termozgrzewalnej wierzchniego krycia gr. 4,70 mm, opierzenia z blachy powlekanej w kolorze białym gr. 0,55 mm Roboty malarskie. W projekcie przewiduje się malowanie fragmentów ścian wewnątrz klatek schodowych w miejscu rozebranych ścian z pustaków szklanych. Ścianę pomalować farbą olejną w kolorze zgodnym z kolorystyką istniejącą Cokół budynku. Cokół budynku na elewacjach północnej i południowej wyłoŝyć ceramiczną płytką elewacyjną szkliwioną w kolorze brązowym firmy Cerrat. 15

16 Podesty wejściowe do klatek schodowych. Istniejące podesty obłoŝone lastrykiem naleŝy skuć, następnie wybetonować nowe podesty z betonu konstrukcyjnego B15. Podesty wyłoŝyć płytkami gressowymi 30x30 cm na zaprawie klejowej (płytki mrozoodporne i antypoślizgowe) Rynny i rury spustowe. Istniejące od strony północnej i południowej sztucery naleŝy zdemontować i wykonać nowe z blachy ocynkowanej gr. 0.55mm wg rys. konstrukcyjnego i pomalować w kolorze ciemnym zielonym. Rury spustowe do ponownego montaŝu po wcześniejszym malowaniu. Haki montaŝowe naleŝy przedłuŝyć o 15 cm w celu uzyskania dodatkowej przestrzeni na nowe warstwy modernizowanej elewacji Uzupełnienie fragmentu ścian przy klatkach. Fragmenty ścian po demontaŝu pustaków szklanych naleŝy wypełnić murem z bloczków betonu komórkowego gr. 24 cm. Obustronnie otynkować, od wewnątrz pomalować lamperie olejną, na zewnątrz wykonać tynk mineralny i pomalować farba silikatową Uwagi końcowe. Wykonawca jest odpowiedzialny za właściwe i zgodne z przeznaczeniem uŝycie materiałów. Wszelkie zmiany materiałowe naleŝy konsultować z autorem projektu. Roboty naleŝy wykonać zgodnie z warunkami technicznymi wykonawstwa i odbioru robót, sztuką budowlaną i z zachowaniem bezpieczeństwa i higieny pracy. Remont budynku prowadzony będzie na czynnym obiekcie, z tego względu teren powinien być ogrodzony, nad wejściem do budynku wykonać daszki. Z uwagi na przewidziane rusztowanie do wykonywania prac naleŝy przeszkolić pracowników i sprawdzić aktualność ich badań lekarskich-praca na wysokości. Prace budowlano-montaŝowe prowadzić pod stałym nadzorem osoby posiadające uprawnienia do pełnienia samodzielnych funkcji w budownictwie. o p r a c o w a ł: 16

17 6. Część graficzna do projektu budowlanego termorenowacji budynku mieszkalnego wielorodzinnego spis rysunków Rys. nr 1 Elewacja północna. Kolorystyka Rys. nr 2 Elewacja południowa. Kolorystyka Rys. nr 3 Układ warstw docieplenia ściany Rys. nr 4 UłoŜenie zaprawy klejowej na płycie styropianowej Rys. nr 5 Układ płyt styropianu i kołków wspomagających Rys. nr 6 Układ siatki zbrojącej Rys. nr 7 Wykończenie dolnej krawędzi docieplenia Rys. nr 8 Docieplenie ściany przy nadproŝach i ościeŝnicach okiennych Rys. nr 9 Sposób wykonania dylatacji ściany budynku Rys. nr 10 Sposób wykończenia warstwy ocieplenia przy płycie balkonowej Rys. nr 11 Zastosowane grubości docieplenia ścianki podokiennej na balkonach Rys. nr 12 Rysunek konstrukcyjny kraty okien piwnicznych Rys. nr 13 Rysunek szczegółowy sztucera rury spustowej. 17

18 6.1. Rys. nr 1 Elewacja północna. Kolorystyka. 18

19 6.2. Rys. nr 2 Elewacja południowa. Kolorystyka. 19

20 6.3. Rys. nr 3 Układ warstw docieplenia ściany. 20

21 6.4. Rys. nr 4 UłoŜenie zaprawy klejowej na płycie styropianowej. 21

22 6.5. Rys. nr 5 Układ płyt styropianu i kołków wspomagających. 22

23 6.6. Rys. nr 6 Układ siatki zbrojącej. 23

24 6.7. Rys. nr 7 Wykończenie dolnej krawędzi docieplenia. 24

25 6.8. Rys. nr 8 Docieplenie ściany przy nadproŝach i ościeŝnicach okiennych. 25

26 6.9. Rys. nr 9 Sposób wykonania dylatacji ściany budynku. 26

27 6.10. Rys. nr 10 Sposób wykończenia warstwy ocieplenia przy płycie balkonowej. 27

28 6.11. Rys. nr 11 Zastosowane grubości docieplenia ścianki podokiennej na balkonach. 28

29 6.12. Rys. nr 12 Rysunek konstrukcyjny kraty okien piwnicznych. 29

30 6.13. Rys. nr 13 Rysunek szczegółowy sztucera rury spustowej. 30

31 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Obiekt: Budynek mieszkalny wielorodzinny Lokalizacja: Konin, ul. Kosmonautów 8 Inwestor: Wspólnota mieszkaniowa ul. Kosmonautów 8 Adres inwestora: Konin, ul. Kosmonautów 8 Projektant: inŝ. Jacek Jarominiak Adres projektanta: Brzeźno, ul. Świerkowa 16 31

32 7.1. Zakres robót przewidzianych do realizacji. Roboty budowlano montaŝowe: 1/ Roboty przygotowawcze 2/ Ustawienie rusztowania 3/ Wymiana okienek piwnicznych 4/ MontaŜ krat 5/ Roboty związane z ociepleniem ścian zewnętrznych 6/ Roboty malarskie kolorystyka elewacji 7/ Roboty dekarskie Realizację ocieplenia budynku mieszkalnego wielorodzinnego podzielona jest na II etapy kaŝda z dwóch elewacji w innym etapie. Oznaczenie etapów na rysunkach elewacji budynku Wykaz istniejących obiektów. Przedmiotowa działka jest zabudowana jest budynkiem mieszkalnym wielorodzinnym Elementy zagospodarowania działki stwarzające zagroŝenie. W trakcie realizacji budowy takimi elementami, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia są: przyobiektowe składowiska materiałów budowlanych oraz rejony pracy urządzeń mechanicznych Przewidywane zagroŝenia, ich skala, miejsce i czas ich występowania. upadek z wysokości, upadek przedmiotów z wysokości, poraŝenie prądem, zagroŝenie związane z ostrymi narzędziami, materiały łatwopalne, zagroŝenie związane z transportem wewnętrznym lub zewnętrznym, uderzenie, przygniecenie elementami transportowymi, upadek na płaszczyźnie, skośne powierzchnie InstruktaŜ. Przed przystąpieniem do wykonywania robot budowlanych kierownik budowy zobowiązany jest udzielić pracownikom instruktaŝu, w którym naleŝy uwzględnić: informację o panujących warunkach atmosferycznych bezpieczeństwo pracy na stanowisku pracy zasady postępowania w przypadku powstania zagroŝenia zasady komunikacji podczas wykonywania robot zasady bezpiecznego uŝywania rusztowań zasady bezpiecznego wykonywania prac na wysokości 32

33 7.6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom powstałym w wyniku prowadzonych robót. a/ teren budowy naleŝy ogrodzić z odpowiednim znakowaniem terenu budowy, b/ wszelkie prace wykonywać przy zachowaniu warunków bhp, c/ pracowników wyposaŝyć w podstawową odzieŝ, kaski itp., d/ na wysokości, poziom na którym wykonywane są prace budowlane zabezpieczyć, e/ wyznaczyć drogę komunikacyjno ewakuacyjną, f/ sposób przechowywania i przemieszczania materiałów i urządzeń, g/ teren budowy wyposaŝyć w tablicę informacyjna budowy, h/ zabezpieczyć wejścia do budynku przed przedmiotami spadającymi z wysokości. 33
