Pozycjoner cyfrowy D3

Transkrypt

1 Pozycjoner cyfrowy D3 Do nap dów liniowych i obrotowych Mocna, odlewana obudowa aluminiowa Wskaênik pozycji atwy do wymiany filtr powietrza Jednostronnego lub dwustronnego dzia ania Niskie zu ycie powietrza Du y przep yw powietrza do nap du Czytelny wyêwietlacz NEMA 4X, IP66 EEx ia IIc, EEx d ARA Pneumatik, ul. WyÊcigowa 38, Wroc aw, tel. (71)

2 Informacje podstawowe D3 jest cyfrowym pozycjonerem zaworów, zaprojektowanym zgodnie z najnowszymi zdobyczami technologii cyfrowej. Posiada wiele wyjàtkowym cech i mo liwoêci, niedost pnych w konwencjonalnej technologii membrana-dysza. Nap dem steruje przekaênik piezo-elektryczny o bardzo niskim zu yciu powietrza i du ej cz stotliwoêci prze àczeƒ. W rezultacie otrzymano pozycjoner o bardzo dobrych w aêciwoêciach dynamicznych i pneumatycznych. Wszystkie informacje wyêwietlane sà na du ym wyêwietlaczu graficznym. Komunikacja z u ytkownikiem odbywa si przy pomocy pi ciu klawiszy funkcyjnych. Przejrzyste i atwo zrozumia e menu u atwia prac z urzàdzeniem i ustawianie wszelkich parametrów pracy pozycjonera. Kombinacja tych zalet daje w efekcie ni szy pobór energii i szersze mo liwoêci zastosowaƒ przy jednoczeênie wysokiej operatywnoêci zaworu Stopieƒ ochrony Mocna, odlewana ciênieniowo obudowa pokrywana jest sproszkowanà ywicà, która dodatkowo zabezpiecza urzàdzenie przed korozjà i wp ywami atmosfery agresywnej. Pokrywa zosta a specjalnie zaprojektowana, by dodatkowo chroniç wyêwietlacz przed uszkodzeniami mechanicznymi. Przy àcza elektryczne umieszczone sà w osobnym, uszczelnionym przedziale elektrycznym, oddzielonym od cz Êci pneumatycznej pozycjonera. atwy monta D3 posiada taki sam system po àczeƒ, jaki zosta zastosowany w pozycjonerze EP5. Dzi ki temu, mo liwe jest zastàpienie EP5 bez wprowadzania modyfikacji lub dodatkowych cz Êci. atwa wymiana trzpienia oraz bogata oferta zestawów monta owych oznacza, e D3 mo na atwo i szybko dopasowaç do niemal ka dego nap du. Standartowo dost pne sà dwa zestawy monta owe: do nap dów liniowych, zgodny z NAMUR oraz do nap dów obrotowych, zgodny z VDI/VDE Uszczelniony przedzia elektryczny Wymiana trzpienia przy u yciu dwóch wkr taków

3 Uniwersalne zastosowanie Pozycjoner D3 zamontowany na nap dzie liniowym, standart NAMUR 90º Rozwiàzania dla stref Ex D3 w wykonaniu iskrobezpiecznym EEx ia D3 dost pny jest w wykonaniu dla stref zagro onych wybuchem, klasa EEx ia IIC T4. Posiada te same funkcjonalne cechy co standartowy D3, opcje rozszerzeƒ, przy àcza manometrów, sprz enie zwrotne itp. Mo liwe jest równie zainstalowanie protoko u HART. D3 w wykonaniu EEx d D3 dost pny jest w obudowie przeciwwybuchowej dla stref zagro onych wybuchem. Posiada te same funkcjonalne cechy co standartowy D3, oraz wbudowane standartowo sprz enie zwrotne 4-20mA. Certyfikaty: CENELEC, CSA i FM. D3 - zdalne sterowanie 270º Dwa wykonania: kàt obrotu 90º oraz 270º Pozycjoner D3 zamontowany na nap dzie obrotowym, standart VDI/VDE Obszar zastosowaƒ tego rozwiàzania to du e wibracje na rurociàgu, bardzo wysoka lub niska temperatura, bardzo agresywne, korozyjne Êrodowisko, utrudniony dost p itp. Specjalna jednostka sprz enia zwrotnego do pozycjonera, mo e byç rozbudowana o typowy modu F5 w wykonaniu kopu kowym lub p askim. Maksymalna zalecana odleg oêç mi dzy D3 a modu em zwrotnym wynosi 2,5m.

4 Zasada dzia ania Przekaênik piezo-elektryczny Przekaênik zawiera dwa elementy piezo-elektryczne, które sterujà zaworem grzybkowym. Ta technologia, dzi ki miniaturowym kszta tom, zapewnia bardzo ma e zu ycie powietrza podczas pracy oraz zerowe zu ycie powietrza w stanie ustalonym. Sà to dwie cechy, niemo liwe do uzyskania w technologii tradycyjnej. Przekaênik zbudowany jest z w ókna szklanego, wzmocnionego ywicà, co zapewnia du à odpornoêç ma korozj i d ugi czas pracy bez serwisowania. D3 mo na montowaç równie na bardzo ma ych nap dach, wystarczy wyregulowaç dwa d awiki przep ywu, adekwatnie do potrzeb. Elementy piezoelektryczne sà zabezpieczone przed zanieczyszczeniami, przez seryjnie montowany, atwy do wymiany filtr. Rdzeƒ jest elementem piezo-elektrycznym, z o onym z kilku warstw. Kiedy na ok adzinach podane jest napi cie, element odgina si o setne cz Êci milimetra, co umo liwia przep yw powietrza przez zawór, z portu 1 do portu 2. Blok pneumatyczny Blok pneumatyczny sk ada si z zaworów grzybkowych, które sà sterowane przez elementy piezo-elektryczne. Wysoka cz stotliwoêç prze àczeƒ elementu piezo, umo liwia bardzo precyzyjne sterowanie iloêcià przep ywajàcego powietrza a tym samym wysokà dok adnoêç pozycjonowania nap du. sprz enie zwrotne 4-20mA AD mikroprocesor piezoprzekaênik zawór serwo Unikatowa konstrukcja zapewnia bardzo niskie zu ycie powietrza (zerowe w stanach ustalonych) oraz du à iloêç powietrza przekazywanà do nap du, przez typowe zawory grzybkowe. membrana zawór zasilajàcy zawór regulacji ciênienia filtr si ownik pneumatyczny liniowy lub obrotowy

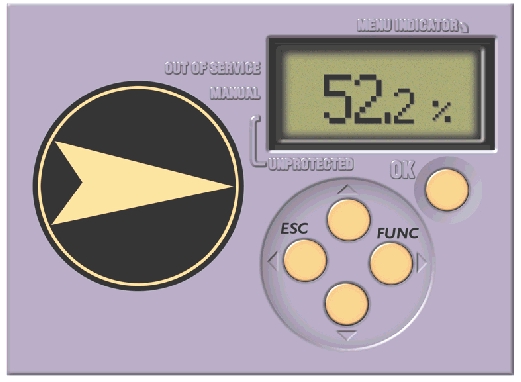

5 Komunikacja z u ytkownikiem UNPROTECTED Pozycjoner nie jest zabezpieczony przed dokonywaniem zmian nastaw parametrów MANUAL (tryb r czny) R czne sterowanie pozycjonerem za pomocà klawiatury OUT OF SERVICE Tryb zmiany krytycznych parametrów pracy pozycjonera. Sygna wejêciowy 4-20mA jest ignorowany. WyÊwietlacz graficzny POZYCJA W MENU Wskazuje aktualnà pozycj w strukturze menu OK Potwierdzenie wyborów i zmian parametrów atwy i czytelny wskaênik pozycji nap du FUNC U ywany do wyboru funkcji z menu oraz edycji parametrów ESC Opuszczanie funkcji bez dokonywania niepotwierdzonych zmian UP (góra) i DOWN (dó ) Do przewijania menu, wprowadzania wartoêci i sterowania w trybie r cznym Interfejs graficzny In ynierowie firmy PMV w o yli wiele wysi ku w opracowanie przejrzystego, atwego do zrozumienia interfejsu i struktury menu. Du y wyêwietlacz graficzny oraz 5 klawiszy funkcyjnych dodatnio wp ywajà na czytelnoêç interfejsu. Wskaênik aktualnej pozycji w menu, u atwia poruszanie si po strukturze menu. Wszystkie komunikaty wyêwietlane sà w postaci tekstowej w 5 dost pnych j zykach. WyÊwietlacz widoczny jest równie po za o eniu pokrywy. Je eli pozycjoner zamontowany jest w pozycji odwróconej o 180º, mo liwe jest obrócenie komunikatów na wy- Êwietlaczu. Menu umo liwia zmian wielu parametrów, w tym mi dzy innymi: - funkcja (bezpoêrednia, odwrócona), - typ nap du (liniowy lub obrotowy), - zakres otwarcia (od 0% do 100%), - charakterystyka (liniowa, szybkie otwarcie, procentowa lub dowolna u ytkownika), - alarmy, wy àczenia, - j zyk komunikatów. Oprogramowanie umo liwia odczyt wielu danych statystycznych dotyczàcych min. czasu pracy pozycjonera, liczby przesterowaƒ, a tak e temperatury otoczenia.

6 Struktura menu Menu podstawowe Struktura menu jest podzielona na dwie cz Êci, menu podstawowe (Basic) oraz menu pe ne (Full). Menu pe ne Menu podstawowe zawiera funkcje wymagane do kalibracji pozycjonera, odczytu pozycji / wartoêci zadanej na wyêwietlaczu oraz prze àczania w tryb pracy r cznej. Menu pe ne daje dost p do wszystkich funkcji, àcznie z mo liwoêcià zablokowania parametrów, has em cyfrowym. Po zainstalowaniu pozycjonera na nap dzie nale y uruchomiç procedur autokalibracji, w trakcie której pozycjoner samoczynnie okreêli wszystkie niezb dne parametry pracy tak aby pozycjoner pracowa optymalnie w ca ym zakresie roboczym. Klawiatur mo na zabezpieczyç i zablokowaç przed dost pem osób nieuprawnionych do dokonywania zmian w nastawach parametrów. Istnieje mo liwoêç ustawienia ró nych hase do poszczególnych poziomów dost pu. W ka dej chwili mo na przywróciç D3 do fabrycznie ustawionych parametrów, korzystajàc z funkcji FACT SET z menu pe nego. WyÊwietlacz widoczny nawet w wersji EEx d WyÊwietlacz jest widoczny równie po za o eniu pokrywy

7 Opcje komunikacji Sprz enie zwrotne D3 mo na wyposa yç w modu sprz enia zwrotnego, montowany wewnàtrz D3 w fabrycznie gotowà podstawk. Modu mo na zamówiç osobno i zamontowaç samodzielnie lub te w postaci gotowego zestawu fabrycznie zmontowanego. Dost pne sygna y zwrotne to: mA + dwa wy àczniki mechaniczne, mA + czujniki indukcyjne NAMUR Komunikacja sieciowa Niezale nie od sygna ów zwrotnych, D3 umo liwia komunikacj sieciowà za pomocà protoko u HART oraz sieci Fieldbus i Profibus PA. Modu y te sà zabudowane wewnàtrz D3, nie jest wymagane dodatkowe urzàdzenie zewn trzne. Dopuszczenia do stref EEx Dane techniczne Iskrobezpieczne: Cenelec EEx ia IIC T4 Przeciwwybuchowe: Cenelec EEx d IIB + H 2 Kàt obrotu 30 do 100 o, opcjonalnie do 270 o Skok mm Sygna sterujàcy 4-20mA Powietrze zasilajàce 2 do 7 bar, wolne od oleju,wody, filtrowane do 5um Przep yw powietrza do nap du 400 nl/min Zu ycie powietrza < 0.3 nl/min Przy àcze powietrza 1/4 G lub NPT Przy àcze elektryczne 3 x M20 lub 1/2 NPT Zaciski elektryczne zaciski Êrubowe 2,5 mm 2 /AWG 14 LiniowoÊç < 1 % PowtarzalnoÊç < 0,5 % Histereza < 0,4 % Strefa nieczu oêci 0,2-10 % regulowana WyÊwietlacz graficzny, wielkoêç 15 x 41 mm Procesor 16 bitowy Dyrektywy CE 93/68EEC, 89/336/EEC, 92/31/EEC EMC (EMV) EN , EN Spadek napi cia < 10,1 V Obudowa IP 66 / NEMA 4X Materia odlewane ciênieniowo aluminium Pokrycie ochronne ywica epoksydowa, czarna Zakres temperatur -30 do + 80 o C Masa 1,4 kg WyjÊcie alarmowe tranzystor R 1kOHM, zakres napi ç 8-28 V Czujnik indukcyjny NAMUR DIN Sygna zwrotny 4-20mA, zasilanie 9-28V DC

8 Wymiary [mm] D3 X D3 I D3 E 55 M6(4x) Jednostka zdalnego sterowania
