Pozycjoner elektropneumatyczny EP5 jest urządzeniem

Transkrypt

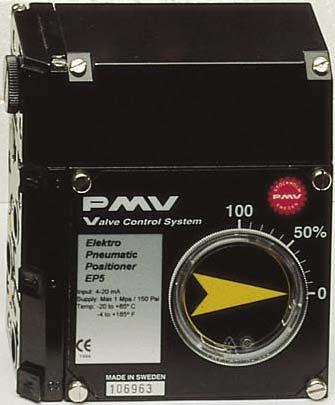

1 EP5 Elektropneumatyczny pozycjoner PMV Pozycjoner elektropneumatyczny EP5 jest urządzeniem zawierającym wbudowane moduły konstrukcyjne pozycjonera P5 i przetwornika I/P E5. Zwarta, mocna i wydajna konstrukcja urządzenia EP5 została opracowana i praktycznie sprawdzona w ekstremalnych warunkach pracy. EP5 jest dostępny w wykonaniu standardowym jako wersja uwzględniająca dodatkowe wymogi bezpieczeństwa i jako wersja przeciwwybuchowa. Moduł sygnalizacyjny F5 (wyłączniki krańcowe lub nadajnik pozycji) jest produkowany w wersji podstawowej oraz w wersji uwzględniającej dodatkowe wymogi bezpieczeństwa. Pozostałe cechy: - filtr dostępny z zewnątrz, - dwa elementy tłumiące, - króćce do podłączenia manometrów, - gwintowany otwór do odpowietrzaenia, - dostępne z zewnątrz ustawianie punktu zerowego. Zwarty, prosty, bezpieczny. Zawór pilotujący o dużym wzmocnieniu. Wygodny odczyt wskazań pozycji. Nierdzewne tarcze krzywek. Gwintowany otwór odpowietrzający. Łatwy montaż modułu sygnalizacyjnego F5. Prosta regulacja; zewnętrzne ustawienie punktu zerowego. Wbudowane króćce do podłączenia manometrów. Wbudowane tłumienie.

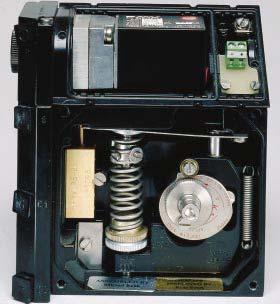

2 Prosta budowa Filtr Przetwornik I/P Króce do podłączenia manometrów Zawór pilotujący Prosta regulacja Nierdzewne tarcze krzywek

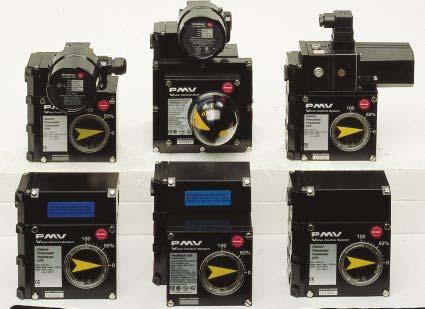

3 Modulowa budowa F5-EX H5 EP5-FS F5-IS EP5 EP5 EP5 EP5-FS EP5-FS Dla wszystkich normalnych zastosowań EX d budowa hermetyczna EX d budowa hermetyczna Wykonanie o podwyższonym bezpieczeństwie Wykonanie o podwyższonym bezpieczeństwie Zamrożenie w przypadku awarii* Zamrożenie w przypadku awarii* *PatrzPMV karta katalogowa

4 Dane techniczne Zakres nieczułości 0,15% Sygnał wejściowy 4-20 ma Liniowość 0,5% zakresu końcowego Histereza 0,5% zakresu końcowego Powtarzalność 0,5% zakresu końcowego Powietrze zasilania max 10 bar / 1MPa / 150 Psi Powietrze zasilania min. 0,14 MPa Jakość powietrza wlotowego* Króćce do podłączenia powietrza 1/4"G (BSP) lub 1/4" NPT Króćce do podłączenia manometrów 1/8"G (BSP) lub 1/8" NPT Przyłącze przewodów PG 13,5 lub 1/2" NPT Zaciski podłączeniowe dla 2,5 mm 2 Współczynnik wzmocnienia przy 0,6 MPa min KPa/KPa min. 66% /% ISA S Zużycie powietrza przy: 2 bar 0,2 Mpa 6,1 nl/min 4 bar 0,4 Mpa 13,6 nl/min 6 bar 0,6 Mpa 22 nl/min 8 bar 0,8 Mpa 30,5 nl/min 10 bar 1 MPa 39 nl/min Minimalne zapotrzebowanie powietrza przy: 2 bar 0,2 Mpa 200 nl/min 4 bar 0,4 Mpa 370 nl/min 6 bar 0,6 Mpa 540 nl/min 8 bar 0,8 Mpa 710 nl/min 10 bar 1 Mpa 880 nl/min Oporność wejściowa 260 Ohm przy 20 C EMV wg Namur (podwyższone wymagania) Pojemność do pominięcia Usytuowanie nieistotne Ciśnienie powietrza na wlocie 0,5% /1bar/0,1MPa Zakres temperatur -20 C do +85 C Ciężar 1,5kg /3,4 lbs Materiał obudowy Aluminium Pokrycie obudowy Lakier epoksydowy, czarny Śruby 1,4305 Stopień ochrony IP66 / NEMA 4 Dopuszczenia EX EP5 zawiera przetwornik I/P E5 z różnymi certyfikatami. Określenia: /EU z przetwornikiem E5-IS/EU EEx ia IIC T4-T6 wg PTB Nr EX-94C.2071X I/P Converter Typ Doc /EU** z przetwornikiem E5-EX/EU Eex d IIC T4-T6 wg BVS 93.C.2022 X I/P Converter typ Doc /US z przetwornikiem E5-IS/US FM Intrinsically safe Div.1,Class1,Group ABCD CSA Intrinsically safe Div.1,Class1,Group ABCD /US** z przetwornikiem E5-EX/US FM Explos.proof** Div.1,Class1,Group BCD CSA Explos.proof** Div.1,Class1,2,3,Group BCDEFG * ISO Filtr pyłu: 40 µm, 10 mg/m 3, woda: punkt rosy +10 C, max 6 mg/m 3, olej max 5 mg/m 3. **I/P przetwornik w hermetycznej okrągłej obudowie.

5 Wymiary w mm/calach 1/4" G lub NPT Wybór trzpienia zgodnie z rys. PMV P/N EP5 Wykonanie przeciwwybuchowe EP5 z H5 1/2" lub PG 13.5 (M20) EP5 Wymiary gwintów i otworów

6 Sposób zamawiania 1. Model EP5G EP5 z 1/4"G (BSP) EP5N P5 z 1/4"NPT 2. Opis* PV90(R) dla 90 obrotu-skala 0-100% (R=dla przeciwstawnej funkcji) 3. Wskaźniki TA strzałka BN bez wskaźnika H5 wskaźnik kopułowy 4. Trzpień S- S01 do S34. Patrz PMV rys. nr Krzywka tarczowa K- K1-K12 6. EX wykonanie IS/EU EEx ia IIC T4-T6 PTB Nr. EX-94C.2071X EX/EU EEx d IIC T4-T6 wg BVS 93.C.2022X IS/US Intrinsically safe FM Div.1,Class1,Group ABCD CSA Intrinsically safe Div.1,Class1,2,3,Group ABCD EX/US FM Explos.proof Div.1,Class1,Group BCD CSA Explos.proof Div.1,Class1,2,3,Group BCDEFG 7. Opcja Q Wykonanie dla różnych temperatur -40 C FS Zamarzanie w przypadku awarii (nie dotyczy wykonania EX) *Dla 30/45 lub 60 obrotu-odpowiedni opis tabliczki: PV30, PV45, PV60 Przykład zamówienia: EP5G - PV90 - TA - S23 - K1 - IS-EU - Q ARA Pneumatik ul. WyÊcigowa Wroc aw tel. (071) , fax (071) GSM (0601) , 62, 63 ara@arapneumatik.pl, internet: /98.1/Ekvator (Zastrzega się wprowadzanie zmian bez powiadomienia)
