1 SYSTEM KAN-therm ogrzewanie pod³ogowe informacja techniczna, katalog produktów ISO 9001 : 2000 Prawa autorskie KAN Sp z o.o. Wszelkie prawa zastrze one. Tekst, obrazy, grafika oraz ich uk³ad w wydawnictwach KAN Sp z o.o. objête s¹ prawami autorskimi. lipiec 2006 TECHNOLOGIA SUKCESU

2 Firma KAN, producent Systemu KAN-therm od wielu lat promuje nowoczesne i przyjazne dla u ytkowników instalacje ogrzewania p³aszczyznowego. Budowa instalacji ogrzewania pod³ogowego w Systemie KAN-therm jest bardzo prosta. Du y wybór rozwi¹zañ konstrukcyjnych, bogaty asortyment osprzêtu instalacyjnego (rozdzielaczy, szafek instalacyjnych i elementów automatyki), pozwala na precyzyjny dobór instalacji ogrzewania pod³ogowego w zale noœci od specyfiki danej inwestycji. Do ogrzewañ p³aszczyznowych mo na zaliczyæ: ogrzewania powierzchni stykaj¹cych siê z powietrzem zewnêtrznym (p³yty boisk i stadionów, ci¹gi komunikacyjne, podjazdy do gara y, zewnêtrzne schody i tarasy), ogrzewania wewn¹trz budynków typu pod³ogowego, sufitowego, œciennego. W przypadku ogrzewañ wewn¹trz budynków mo na stosowaæ ró ne konstrukcje grzejników p³aszczyznowych w zale noœci od uwarunkowañ architektonicznych oraz przeznaczenia obiektów np: hale sportowe z ogrzewanymi pod³ogami typu elastycznego, pod³ogi o konstrukcji drewnianej z pustk¹ powietrzn¹, konstrukcje ogrzewañ pod³ogowych wylewanych - wykonywane tzw. metodami mokrymi, konstrukcje ogrzewañ pod³ogowych wykonywane metodami suchymi - szczególnie przydatne w przypadku remontów i adaptacji obiektów. Zalety ogrzewania pod³ogowego w Systemie KAN-therm: optymalny rozk³ad temperatury w pomieszczeniu, oszczêdnoœæ energii, mo liwoœæ wspó³pracy z ekonomicznymi Ÿród³ami ciep³a np. pompami ciep³a i kot³ami, kondensacyjnymi, maksymalne wykorzystanie powierzchni pomieszczeñ, instalacja przyjazna dla alergików, latem instalacja mo e byæ u ywana do ch³odzenia pomieszczeñ, wysoka jakoœæ i niezawodnoœæ, konkurencyjna cena, szybki i ³atwy monta, du y wybór rozwi¹zañ instalacyjnych, cicha praca instalacji, bez drgañ i wibracji, odpornoœæ na procesy korozyjne, materia³y nie pokrywaj¹ siê kamieniem, wysoka estetyka rozwi¹zañ, materia³y przyjazne dla œrodowiska. Firma KAN dostarcza równie programy komputerowe wspomagaj¹ce projektowanie instalacji ogrzewania pod³ogowego: KAN co-graf s³u y do projektowania instalacji grzewczych, posiada opcjê projektowania ogrzewañ pod³ogowych, KAN Quick Floor jest internetowym programem do szybkiej kalkulacji ogrzewañ pod³ogowych na podstawie normy PN-EN1264, z mo liwoœci¹ tworzenia kompletnych zestawieñ materia³owych. KAN ozc, który jest uzupe³nieniem i s³u y do obliczania strat ciep³a w budynkach i w poszczególnych pomieszczeniach. Wszystkie programy s¹ dostêpne w serwisie internetowym

3 Informacje podstawowe Ogrzewanie pod³ogowe polega na bezpoœrednim zalaniu rur w warstwie jastrychu (wylewki pod³ogi). W ten sposób otrzymuje siê grzejnik, którym jest posadzka pod³ogi. Ogrzewania tego typu s¹ bardzo rozpowszechnione i z powodzeniem stosowane w budownictwie jednorodzinnym, jak równie wielorodzinnym o wysokim standardzie. System ogrzewania pod³ogowego okaza³ siê równie optymalnym rozwi¹zaniem dla utrzymania odpowiedniego komfortu cieplnego w budownictwie: sakralnym (koœcio³y), u ytecznoœci publicznej (hale sportowe, sale wystawowe), przemys³owym. Komfort cieplny Ogrzewanie pod³ogowe uk³adane metod¹ mokr¹ - rury grzejne zalane jastrychem. Ogrzewanie pod³ogowe jest systemem grzewczym, w którym przewa aj¹ca iloœæ ciep³a oddawana jest na drodze promieniowania. Strumieñ cieplny przewodzony jest przez rurê, a nastêpnie warstwê betonu stanowi¹c¹ p³ytê grzejn¹ oraz wyk³adzinê pod³ogow¹ i oddawany do otoczenia. Pod³ogê cechuje podwy szona temperatura, dziêki czemu nie jest ju przegrod¹ zimn¹ (nie wych³adza stóp), a jednoczeœnie nie wp³ywa ujemnie na tzw. temperaturê odczuwaln¹ (wypadkowa temperatury powietrza, temperatur œcian i pod³óg w pomieszczeniu), która decyduje o poczuciu komfortu cieplnego. W zwi¹zku z powy szym temperatura powietrza w pomieszczeniu 20 C zapewnia taki sam komfort cieplny jak temperatura 21 C do 22 C, któr¹ uzyskujemy stosuj¹c tradycyjne grzejniki i konwektory, natomiast wahania temperatury wewnêtrznej o 1 C nie s¹ praktycznie odczuwalne przez ludzki organizm. Ogrzewanie pod³ogowe cechuje najbardziej zbli ony do idealnego dla cz³owieka rozk³ad temperatury w pomieszczeniu. Niebagatelne znaczenie przy ogrzewaniu pod³ogowym ma znacznie zredukowany ruch konwekcyjny powietrza w stosunku do ogrzewañ grzejnikowych (konwekcyjnych) mog¹cy powodowaæ unoszenie kurzu itp

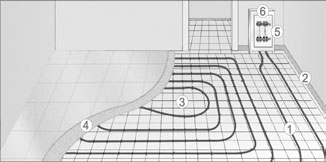

4 Elementy ogrzewania pod³ogowego w Systemie KAN-therm. 1. Rury grzejne. 2. Izolacja brzegowa. 3. Izolacja termiczna i przeciwwilgociowa. 4. Jastrych grzejny. 5. Rozdzielacz do ogrzewania pod³ogowego. 6. Szafka instalacyjna. Ogrzewanie pod³ogowe w Systemie KAN-therm - Rury Elementem grzejnym w ogrzewaniu pod³ogowym Systemu KAN-therm s¹ rury tworzywowe mocowane do p³yt styropianowych. System KAN-therm do ogrzewania pod³ogowego dostarcza bardzo bogaty asortyment rur zarówno pod wzglêdem œrednic jak i typów. Pozwala to w sposób optymalny technicznie i ekonomicznie dobraæ rozwi¹zania przy spe³nieniu wszystkich wymagañ klientów. Do budowy instalacji ogrzewania pod³ogowego w Systemie KAN-therm mo na zastosowaæ dwa rodzaje rur tworzywowych: rury polietylenowe PE-Xc i PE-RT z os³on¹ antydyfuzyjn¹ lub rury wielowarstwowe PE-RT/Al/PE-HD z wk³adk¹ aluminiow¹. W zale noœci od po ¹danej wydajnoœci cieplnej instalacji ogrzewania pod³ogowego stosujemy rury o œrednicach mm. W przypadku instalacji ogrzewania œciennego stosujemy rury o œrednicach 12 lub 14, przykryte specjalnie do tego przeznaczonym tynkiem. Rura w zwoju Rura na bêbnie i stojak na bêbny Rury s¹ dostêpne w zwojach m lub na bêbnach m w zale noœci od œrednicy rury. Wykorzystanie rur na bêbnach umo liwia szybkie i ³atwe formowanie wê ownic, bez skrêcania w osi. Skrêcanie rur w osi powoduje wzrost prê enia, tendencjê do odstawania ich od pod³o a oraz wzrost si³ potrzebnych do ich przytwierdzenia. W celu pewnego zamocowania bêbnów nale y stosowaæ stojaki. Rury PEX70 Rura PEX70 jest zbudowana z rury bazowej PE-Xc o œrednicy 12 2 mm umieszczonej w p³aszczu ochronnym z PE o wymiarach 18/14mm (œrednica zewn./œrednica wewn.). Dziêki takiej konstrukcji pomiêdzy rur¹ PE-Xc i rur¹ ochronna z PE wystêpuje warstwa powietrza, która ogranicza oddawanie ciep³a. Rury PEX70 mo na wykorzystywaæ do uk³adania ogrzewania pod³ogowego pod³¹czonego bezpoœrednio do instalacji grzejnikowej, w której temperatura wody zasilaj¹cej nie przekracza 70 C. Rury PEX70 dostarczane s¹ w zwojach

5 Ogrzewanie pod³ogowe w Systemie KAN-therm - Izolacja brzegowa i przeciwwilgociowa Materia³y izolacji przeciwwilgociowej: folia PE w rulonach, folia metalizowana lub laminowana na p³ytach Tacker, folia PS na p³ytach Profil. Izolacja brzegowa. ogranicza straty ciep³a przez œciany, stanowi dylatacje p³yty betonowej grzejnej od œcian zewnêtrznych i elementów konstrukcyjnych budynku, uk³adana do wysokoœci wylewki betonowej (w przypadku wyk³adzin ceramicznych równie wyk³adziny musz¹ byæ dylatowane od œcian i elementów konstrukcyjnych budynku). Materia³y izolacji brzegowej: Taœma przyœcienna z naciêciem. Taœma przyœcienna z naciêciem i fartuchem. Ogrzewanie pod³ogowe w Systemie KAN-therm - Izolacja termiczna Wymagania dla izolacji cieplnej wg normy PN-EN 1264: R = 0,75 [m 2 K/W] - wymagany opór cieplny izolacji nad pomieszczeniem ogrzewanym, R = 1,25 [m 2 K/W] - wymagany opór cieplny izolacji nad pomieszczeniem nieogrzewanym lub na gruncie (T z 0 C), R = 2,00 [m 2 K/W] - wymagany opór cieplny izolacji na gruncie (-5 C T z -15 C). Materia³ izolacji cieplnej: p³yty styropianowe Tacker z foli¹ metalizowan¹ lub laminowan¹ o gruboœci 15, 30 i 50mm, p³yty styropianowe Profil1, 2 i 4 o gruboœci 35,11 i 20mm, p³yty styropianowe TBS o gruboœci 25mm. W przypadku uk³adania styropianu na podk³adzie bitumicznym nale y stosowaæ foliê PE rozdzielaj¹c¹. Ogrzewanie pod³ogowe w Systemie KAN-therm - konstrukcja p³yty grzejnej 1. Konstrukcja stropu. 2. Izolacja cieplna. 3. Taœma brzegowa. 4. Izolacja przeciwwilgociowa (folia). 5. Wylewka betonowa. 6. Wyk³adzina pod³ogowa. 7. Rura. Szczegó³owe wymagania dotycz¹ce p³yt grzejnych (jastrychów) s¹ opisane w instrukcjach: "System KAN-therm ogrzewanie pod³ogowe uk³adane metod¹ mokr¹" oraz "System KAN-therm poradnik projektanta i wykonawcy"

6 Ogrzewanie pod³ogowe w Systemie KAN-therm - rozdzielacze Podstawowa regulacja ogrzewania pod³ogowego polega na wyrównaniu oporów przep³ywu przez poszczególne wê ownice w celu osi¹gniêcia wymaganego rozp³ywu wody. Regulacjê tak¹ mo emy wykonaæ przy pomocy: zaworów regulacyjnych na dolnej belce rozdzielaczy serii 51A i 71A, Rozdzielacz serii 51A Rozdzielacz serii 71A zaworów regulacyjno-pomiarowych (przep³ywomierzy) na dolnej belce rozdzielaczy serii 55A i 75A, Rozdzielacz serii 55A Rozdzielacz serii 75A - 5 -

7 Ogrzewanie pod³ogowe w Systemie KAN-therm - uk³ady zmieszania Ogrzewanie pod³ogowe jest instalacj¹ pracuj¹c¹ na niskich parametrach. Maksymalna temperatura zasilania nie powinna przekraczaæ 55 C. W zwi¹zku z tym, je eli ogrzewanie pod³ogowe bêdzie zasilane z tego samego Ÿród³a, co grzejniki tradycyjne nale y stosowaæ miejscowe lub centralne uk³ady zmieszania: Centralne uk³ady zmieszania; stosowane s¹ w przypadku, gdy ogrzewanie pod³ogowe planowane jest na ró nych kondygnacjach budynku. Przewa nie takie uk³ady s¹ zlokalizowane w kot³owni, w pobli u kot³a. z regulacj¹ automatyczn¹ Mieszacz KANBloc (ZTR1) lub uk³ad mieszaj¹cy z zaworem czterodrogowym (ZTR2) wyposa one dodatkowo w si³ownik (SM4), regulator pogodowy (RP) i czujniki temperatury (CT) realizuje regulacjê automatyczn¹ np. w funkcji temperatury zewnêtrznej. z regulacj¹ pó³automatyczn¹ Mieszacz KANBloc z zaworem czterodrogowym (ZTR) wyposa ony dodatkowo w zawór termostatyczny (ZT) i g³owicê z czujnikiem przylgowym (G) realizuje regulacjê pó³automatyczn¹. Miejscowe uk³ady zmieszania: s¹ stosowane w przypadku, gdy ogrzewanie pod³ogowe planowane jest w obrêbie jednej kondygnacji. Uk³ady nale y lokalizowaæ w szafkach instalacyjnych, w pobli u instalacji ogrzewania pod³ogowego. Rozdzielacz serii 73A i 77A pod³¹czony bezpoœrednio do instalacji grzejnikowej stanowi miejscowy uk³ad zmieszania. G³owica termostatyczna z kapilar¹, pe³ni rolê zabezpieczenia przed ewentualnym wzrostem temperatury, jak równie umo liwia jej regulacjê w dó³ od wartoœci 55 C

8 Ogrzewanie pod³ogowe w Systemie KAN-therm - szafki instalacyjne Rozdzielacze do ogrzewania pod³ogowego nale y montowaæ w specjalnych szafkach instalacyjnych, które s¹ dostêpne w trzech podstawowych wersjach: natynkowa, podtynkowa i do oklejenia glazur¹. Konstrukcja szafek do ogrzewania pod³ogowego pozwala na monta rozdzielczy z uk³adem mieszaj¹cym i bez uk³adu mieszaj¹cego. W szafkach przewidziano równie miejsce na listwy elektryczne. Listwy elektryczne montuje siê wkrêtami do specjalnie przygotowanych otworów na szynie monta owej w górnej czêœci szafki. Szybki dobór szafek w zale noœci od typu rozdzielacza, podstawowego wyposa enia oraz sposobu pod³¹czenia przedstawia Tab.1. Tab.1 Dobór szafek instalacyjnych do ogrzewania pod³ogowego w zale noœci od typu rozdzielacza i podstawowego wyposa enia Iloœæ obwodów Typ szafki Wysokoœæ [mm] Szerokoœæ [mm] G³êbokoœæ [mm] Rozdzielacz OP Rozdzielacz OP + Set-P/Set-K Rozdzielacz OP z uk³adem mieszaj¹cym SWN-OP - 10/ OP / SWN-OP - 11/ OP / SWN-OP - 15/ OP / SWPG-OP - 10/3 1300G-OP / SWPG-OP - 11/7 1310G-OP / SWPG-OP - 15/ G-OP / SWP-OP - 10/ OP / SWP-OP - 11/ OP / SWP-OP - 15/ OP / Rozdzielacz OP - rozdzielacz do ogrzewania pod³ogowego serii 51A, 55A, 71A i 75A, Rozdzielacz OP + Set-P/Set-K - rozdzielacz do ogrzewania pod³ogowego serii 51A, 55A, 71A i 75A z zaworami k¹towymi Set-K lub zaworami prostymi Set-P (2-7/2-6 - iloœæ obwodów z zawor. Set-K/ iloœæ obwodów z zawor. Set-P), Rozdzielacz OP z uk³adem mieszaj¹cym - rozdzielacz z uk³adem mieszaj¹cym serii 73A i 77A

9 Ogrzewanie pod³ogowe w Systemie KAN-therm - termostaty, si³owniki i listwy elektryczne Termostaty i si³owniki elektryczne Zawory zamontowane na górnej belce w rozdzielaczach serii 71A, 75A, 77A i 73A umo liwiaj¹ zainstalowanie si³owników elektrycznych, które w efekcie pozwalaj¹ na sterowanie temperatur¹ w pomieszczeniu przy u yciu pokrêt³a termostatu pokojowego. Si³owniki instaluje siê przy pomocy specjalnych adapterów: Si³ownik elektryczny 24 i 230V Elektroniczny termostat pokojowy 24 i 230V Elektroniczne termostaty pokojowe posiadaj¹ ukryt¹ pod obudow¹ diodê sygnalizuj¹c¹ stan pracy termostatu. Listwy elektryczne Do po³¹czenia si³owników z termostatami s³u ¹ listwy elektryczne: Adapter M28x1,5 do si³ownika elektrycznego (kolor czerwony) - stosowany do zaworów na górnej belce rozdzielaczy 71A i 75A Adapter M30x1,5 do si³ownika elektrycznego (kolor szary) - stosowany do zaworów termostatycznych np. na zasilaniu rozdzielacza z uk³adem mieszaj¹cym serii 73A i 77A Listwa elektryczna 230V w wersji z modu³em pompowym i bez Listwa elektryczna 24V w wersji z modu³em pompowym i bez Listwy elektryczne z modu³em pompowym umo liwiaj¹, dodatkowo, pod³¹czenie pompy obiegowej wchodz¹cej w sk³ad rozdzielacza serii 73A i 77A

10 Konstrukcje grzejników pod³ogowych - systemy mocowania rur System KAN-therm Tacker System KAN-therm dostarcza p³yty izolacyjne EPS z foli¹ metalizowan¹ lub laminowan¹ z nadrukiem siatki co 10 cm. p³yty Tacker EPS (PS20) nale y stosowaæ dla standardowych obci¹ eñ stropów do 3,5 kn/m 2 w budownictwie mieszkaniowym oraz biurowym. p³yty Tacker EPS (PS30) nale y stosowaæ dla podwy szonych obci¹ eñ stropów do 5,0 kn/m 2 np. sale konferencyjne, sale wyk³adowe. Naklejona na p³yty folia stanowi izolacjê przeciwwilgociow¹ wg DIN 18560, oraz posiada zak³adkê, co umo liwia szczelne u³o enie p³yt. Do uszczelnienia miejsc po³¹czeñ p³yt nale y u yæ taœmy klej¹cej na rêcznym podajniku. Rury mocowane s¹ do p³yt Tacker za pom¹c¹ spinek wbijanych przy u yciu narzêdzia Tacker. Do p³yt styropianowych o gruboœci 15 mm nale y u yæ spinek krótkich i Tackera do spinek krótkich. Tacker do spinek Spinki do styropianu: w zgrzewanych pakietach oraz "luzem" Nadrukowana na folii siatka u³atwia uk³adanie rur z okreœlonym rozstawem. Mo na stosowaæ rury o œrednicach 14 2, 16 2, 18 2, 20 2 mm z rozstawem, co cm. Mocowanie rur do p³yt styropianowych Tacker mo na równie wykonaæ przy u yciu listew Rail posiadaj¹cych taœmê samoprzylepn¹ lub siatek NET z opaskami (patrz: System KAN-therm Rail i NET). Podczas uk³adania p³yt Tacker z foli¹ nale y przestrzegaæ wymagañ normy PN-EN 1264 odnoœnie minimalnego oporu cieplnego stropu z ogrzewaniem pod³ogowym. Dla pod³óg na gruncie i stropów stykaj¹cych siê z powietrzem zewnêtrznym, systemowe p³yty EPS z foli¹ nale y uzupe³niæ od spodu dodatkow¹ izolacj¹. Wymogi i warianty stosowania systemowych p³yt wielowarstwowych EPS z foli¹ z izolacj¹ uzupe³niaj¹c¹ podaje tabela

11 Tab.2 System KAN-therm Tacker - minimalne wymagania dla izolacji wg normy PN-EN 1264 Wymagana gruboœæ izolacji nad pomieszczeniem ogrzewanym R=0,75 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System Tacker 30mm - R=0, System Tacker 15mm styropian PS 20 20mm R=0, Wymagana gruboœæ izolacji nad pomieszczeniem nieogrzewanym lub na gruncie (T z 0 C) R=1,25 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System Tacker 50mm - R=1, System Tacker 30mm styropian PS 20 20mm R=1, System Tacker 15mm styropian PS 20 40mm R=1, Wymagana gruboœæ izolacji na gruncie (-5 C T z -15 C) R=2,00 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System Tacker 50mm styropian PS 20 30mm R=2, System Tacker 30mm styropian PS 20 50mm R=2, System Tacker 15mm styropian PS 20 70mm R=2, System KAN-therm Profil System KAN-therm dostarcza p³yty systemowe Profil, w których rury mocuje siê poprzez wciskanie w wyprofilowan¹ górn¹ czêœæ p³yty. Mo na stosowaæ rury PE-Xc, PE-RT o œrednicach 16x2, 18x2 mm lub PE-RT/Al/PE-HD 16x2. Mo liwe odstêpy uk³adania rur wynosz¹ 5-30 cm ze skokiem, co 5 cm. P³yty styropianowe Profil Podstawowe rodzaje p³yt Profil: Profil1 35mm - p³yta styropianowa z foli¹ PS o gr. 35 mm i wymiarach 0,8 1,4 m. Wysokoœæ p³yty ³¹cznie z czêœci¹ profilowan¹ wynosi 56 mm, a dopuszczalne obci¹ enie 50,0 kn/m 2. P³yta Profil1 spe³nia wymagania dla stropów miêdzy ogrzewanymi pomieszczeniami R=0,75 m 2 /k/w Profil2 11mm - p³yta styropianowa z foli¹ PS o gr. 11mm i wymiarach 0,8 1,4m. Wysokoœæ p³yty ³¹cznie z czêœci¹ profilowan¹ wynosi 31 mm, a dopuszczalne obci¹ enie 5,0 kn/m2. Profil3 - folia PS bez p³yty styropianowej o gr. 1mm i wymiarach 0,8 1,4m. Wysokoœæ folii PS ³¹cznie z czêœci¹ profilowan¹ wynosi 20 mm. Profil4 20mm - p³yta styropianowa bez folii PS o gr. 20mm i wymiarach 0,8 0,96m. Wysokoœæ p³yty ³¹cznie z czêœci¹ profilowan¹ wynosi 45 mm. Podczas uk³adania p³yt Profil1, Profil2 i Profil4 nale y przestrzegaæ wymagañ normy PN-EN 1264 odnoœnie minimalnego oporu cieplnego stropu z ogrzewaniem pod³ogowym. Wymogi i warianty stosowania p³yt Profil podaje Tab

12 Tab.3 System KAN-therm Profil - minimalne wymagania dla izolacji wg normy PN-EN 1264 Wymagana gruboœæ izolacji nad pomieszczeniem ogrzewanym R=0,75 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System Profil1 35 mm - R=0, System Profil2 11 mm styropian PS mm R=0, System Profil4 20 mm styropian PS mm R=1, Wymagana gruboœæ izolacji nad pomieszczeniem nieogrzewanym lub na gruncie (T z 0 C) R=1,25 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System Profil1 35 mm styropian PS mm R=1, System Profil2 11 mm styropian PS mm R=1, System Profil4 20 mm styropian PS mm R=1, Wymagana gruboœæ izolacji na gruncie (-5 C T z -15 C) R=2,00 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System Profil1 35 mm styropian PS mm R=2, System Profil2 11 mm styropian PS mm R=2, System Profil4 20 mm styropian PS mm R=2, System KAN-therm TBS Ogrzewania pod³ogowe w Systemie KAN-therm TBS jest wykonuje siê metod¹ '"such¹", tzn., e po u³o eniu instalacji ogrzewania pod³ogowego, ca³oœæ przykrywa siê suchym jastrychem (specjalne panele pod³ogowe). Monta systemu uk³adania rur mo e odbywaæ siê tylko na ca³kowicie suchych i wyrównanych powierzchniach stropu. Po u³o eniu p³yt TBS i rur, ca³oœæ przykrywa siê foli¹ PE dla zabezpieczenia i unikniêcia ewentualnych odg³osów ruchów termicznych konstrukcji. Nastêpnie uklada siê p³ytê kryj¹c¹ z suchego jastrychu o gruboœci mm. Wszelkie informacje na temat p³yt kryj¹cych (dopuszczalne obci¹ enia) nale y uzyskaæ u producenta p³yt. W sk³ad Systemu KAN-therm TBS wchodz¹: p³yta izolacyjna, profilowana TBS 25 mm PS 30 o wymiarach 0,5 m 1,0 m, p³yta izolacyjna, uzupe³niaj¹c¹ TBS 25mm PS 30 o wymiarach 1m 1 m, profil prosty metalowy TBS o wymiarach 1m 0,12 mm, folia PE w rulonach. P³yta TBS Profil metalowy Folia PE System KAN-therm TBS umo liwia uk³adanie rur PE-RT, PE-Xc lub PE-RT/Al/PE-HD o œrednicy 16 2mm z odstêpami mm. Z uwagi na wyd³u alnoœæ termiczn¹ rur powinno przestrzegaæ siê warunku, aby prosty odcinek rury nie przekracza³ 10 m, ze wzglêdów wyd³u eñ termicznych zalecane jest stosowanie rur PE-RT/Al/PE-HD

13 Profil metalowy wciskany jest w u³o one p³yty profilowane TBS, a nastêpnie wciskana jest rura tak, aby znajdowa³a siê wewn¹trz profilu metalowego. Profil metalowy posiada naciêcia poprzeczne, co umo liwia ³atwe regulowanie jego d³ugoœci poprzez od³amanie, co 250 mm. Profil metalowy powinien byæ tak uk³adany, aby jego krawêdÿ koñczy³a siê o oko³o 50 mm przed pocz¹tkiem zmiany kierunku rur (unikanie tarcia rur o profil w wyniku wyd³u eñ termicznych). Uk³adanie p³yt profilowanych TBS musi uwzglêdniaæ planowany kszta³t wê ownicy, zalecany jest kszta³t meandrowy. P³yta izolacyjna uzupe³niaj¹ca TBS stosowana jest w sytuacji, gdy profil p³yt podstawowych uniemo liwia dojœcie rurami do rozdzielacza (zagêszczenie rur). W takich sytuacjach wycina siê ¹dany profil wycinark¹ TBS, w p³ycie uzupe³niaj¹cej. Wycinarka TBS "Koñcówka" do wycinarki TBS Podczas uk³adania p³yt TBS nale y przestrzegaæ wymagañ normy PN-EN 1264 odnoœnie minimalnego oporu cieplnego stropu z ogrzewaniem pod³ogowym. Wymogi i warianty stosowania p³yt TBS podaje poni sza tabela 4. Tab.4 System KAN-therm TBS - minimalne wymagania dla izolacji wg normy PN-EN 1264 Wymagana gruboœæ izolacji nad pomieszczeniem ogrzewanym R=0,75 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System TBS 25 mm styropian PS mm R=1, Wymagana gruboœæ izolacji nad pomieszczeniem nieogrzewanym lub na gruncie (T z 0 C) R=1,25 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System TBS 25mm styropian PS 20 30mm R=1, Wymagana gruboœæ izolacji na gruncie (-5 C T z -15 C) R=2,00 [m 2 K/W] (PN-EN 1264) System ogrzewania pod³ogowego Dodatkowa izolacja Opór izolacji Gruboœæ izolacji [mm] System TBS 25mm styropian PS 20 60mm R=2, System KAN-therm Rail Podstawowym elementem Systemu KAN-therm Rail s¹ listwy Rail do mocowania rur. Mo na stosowaæ rury PE-Xc, PE-RT i PE-RT/Al./PE-HD o œrednicach 12 2, 14 2, 16 2, 18 2, 20 2, 25, 26 mm. Rury mog¹ byæ uk³adane z rozstawem cm - ze skokiem, co 5 cm. Listwy Rail s¹ wyposa one w taœmê samoprzylepn¹, dlatego mog¹ by mocowane do p³yt styropianowych Tacker lub bezpoœrednio do pod³o a. Zastosowanie rur o œrednicy 12 2 i 14 2mm mocowanych do listew Rail znakomicie sprawdza siê w konstrukcjach ogrzewania œciennego, w których rury zabudowane w œcianie przykrywa siê warstw¹ specjalnego tynku

14 System KAN-therm NET System KAN-therm NET to system uk³adania rur na matach z drutu, dostêpny w nastêpuj¹cym asortymencie: folia PE o wymiarach 2,0 m 50 m 0,8 mm, mata z drutu 3 mm o wymiarach 1,2 m 2,1 m i rozstawie oczek mm, opaski mocuj¹ce do wi¹zania siatek, ko³ek mocuj¹cy z PE o wymiarze 80 mm - 8 mm do mocowania folii, uchwyty do mocowania rur mm i 20 mm. folia PE o wymiarach 2,0 m 50 m 0,8 mm mata z drutu 3 mm o wymiarach 1,2 m 2,1 m i rozstawie oczek mm opaski mocuj¹ce do wi¹zania siatek ko³ek mocuj¹cy z PE do folii o wymiarze 80 mm - 8 mm uchwyty do mocowania rur mm i 20 mm Na izolacji cieplnej wykonywanej z p³yt EPS lub EPS uk³ada siê izolacjê przeciwwilgociow¹ z folii PE, a nastêpnie maty z drutu. Na matach z drutu w ¹danych odstêpach mocuje siê uchwyty do rur (na drucie lub skrzy owaniu drutów), w które wciska siê rury. Odstêp rury od powierzchni izolacji wynosi 17mm. System KAN-therm NET mo na z powodzeniem stosowaæ w celu zamocowania rur do p³yt styropianowych Tacker z foli¹ metalizowan¹ lub laminowan¹. W takich przypadkach nie nale y stosowaæ dodatkowej folii

15 Ogrzewanie pod³ogowe w Systemie KAN-therm - Monta ogrzewania pod³ogowego Roz³o yæ podœcienn¹ taœmê brzegow¹. Roz³o yæ styropian z wierzchni¹ warstw¹ folii PE. Rurê dop³ywow¹ pod³¹czyæ do rozdzielacza, uk³adaæ z wymagan¹ gêstoœci¹ (podwójny rozstaw), a spinki mocuj¹ce przymocowaæ w odpowiednich miejscach do rur. Rurê odp³ywow¹ uk³adaæ "z powrotem" miêdzy zwojami rury dop³ywowej. Szczegó³owe wytyczne do monta u ogrzewania pod³ogowego w Systemie KAN-therm oraz sposób uruchomienia instalacji jest opisany w instrukcjach: "System KAN-therm ogrzewanie pod³ogowe uk³adane metod¹ mokr¹" oraz "System KAN-therm poradnik projektanta i wykonawcy"

16 KAN-therm rura PE-Xc (VPE-c) wg DIN 16892/93 z os³on¹ antydyfuzyjn¹ (Sauerstoffdicht) wg DIN 4726 Wymiar Iloœæ m w kr¹ ku/palecie / / / / /3000 K ,5 50/ Parametry pracy T rob80 C (T max - maksymalna 90 C, T mal - awaryjna 100 C), ciœnienie 6 bar, przeznaczona do instalacji c.o. i ogrzewania pod³ogowego. KAN-therm rura PE-Xc (VPE-c) wg DIN 16892/93 z os³on¹ antydyfuzyjn¹ (Sauerstoffdicht) wg DIN bêben 750 m Wymiar Iloœæ m w kr¹ ku/palecie /dowolna K /dowolna K /dowolna K /dowolna K Parametry pracy T rob80 C (T max - maksymalna 90 C, T mal - awaryjna 100 C), ciœnienie 6 bar, przeznaczona do instalacji c.o. i ogrzewania pod³ogowego. KAN-therm rura PE-RT (LPE DOWLEX) z os³on¹ antydyfuzyjn¹ (Sauerstoffdicht) wg DIN 4726 Wymiar Iloœæ m w kr¹ ku/palecie / / / / * /3000 K ,5 50/ Parametry pracy T rob 80 C (T max - maksymalna 90 C, T mal - awaryjna 100 C), ciœnienie 6 bar, przeznaczona do instalacji c.o. i ogrzewania pod³ogowego. * stosowaæ w instalacjach ogrzewania pod³ogowego do 6 bar (T rob=60 C) oraz w instalacjach c.o. do 4 bar (T rob=80 C) KAN-therm rura PE-RT (LPE DOWLEX) z os³on¹ antydyfuzyjn¹ (Sauerstoffdicht) wg DIN bêben 750 m Wymiar Iloœæ m w kr¹ ku/palecie /dowolna K /dowolna K /dowolna K * /dowolna K Parametry pracy T rob80 C (T max - maksymalna 90 C, T mal - awaryjna 100 C), ciœnienie 6 bar, przeznaczona do instalacji c.o. i ogrzewania pod³ogowego. * stosowaæ w instalacjach ogrzewania pod³ogowego do 6 bar (T rob=60 C) oraz w instalacjach c.o. do 4 bar (T rob=80 C) KAN-therm rura wielowarstwowa PE-RT/Al/PE-HD Multi Basic (szereg PN10) przeznaczona do instalacji ogrzewania pod³ogowego o ciœnieniu roboczym do 6 bar Wymiar Iloœæ m w kr¹ ku/palecie 14 2 (do 6 bar) 200/ (do 6 bar) 200/ Parametry pracy T rob90 C (T max - maksymalna 95 C, T mal - awaryjna 100 C), ciœnienie 6 bar, przeznaczona do instalacji c.o. i ogrzewania pod³ogowego. KAN-therm rura wielowarstwowa PE-RT/Al/PE-HD Multi Universal (szereg PN12) przeznaczona do instalacji ogrzewania pod³ogowego o ciœnieniu roboczym do 10 bar Wymiar Iloœæ m w kr¹ ku/palecie 14 2 (do 10 bar) 200/ (do 10 bar) 200/ (do 10 bar) 100/ (do 10 bar) 50/ Parametry pracy T rob90 C (T max - maksymalna 95 C, T mal - awaryjna 100 C), ciœnienie 10 bar, przeznaczona do instalacji c.o. i ogrzewania pod³ogowego. KAN-therm PEX70 - rura PE-Xc w os³onie tworzywowej, do budowy instalacji ogrzewania pod³ogowego o parametrach zasilania do 70 C Wymiar Iloœæ m w kr¹ ku/palecie /dowolna K N KAN-therm stojak do bêbnów K

17 KAN-therm ³¹cznik skrêcany Wymiar Iloœæ szt. w woreczku/kartonie / / / / /120 K ,5 5/ Uwaga: Z³¹czka stosowana jest w celach naprawczych (uszkodzenie rury np. przewiercenie) oraz do ³¹czenia d³ugich odcinków rury. KAN-therm obudowa tworzywowa do ³¹czników skrêcanych Iloœæ szt. w woreczku/kartonie 1 K Uwaga: Element nale y stosowaæ przy po³¹czeniach skrêcanych zalanych w betonie, w przypadku braku narzêdzi lub mo liwoœci wykonania po³¹czenia typu Press lub Push - narzêdzia s¹ dostêpne w wypo yczalniach, we wszystkich oddzia³ach firmy KAN i u Partnerów Handlowych KAN. Miejsce zabetonowania obudowy z po³¹czeniem skrêcanym nale y oznaczyæ w sposób u³atwiaj¹cy lokalizacjê. KAN-therm no yce do ciêcia rur PE-Xc i PE-RT KAN-therm ostrze do no yc do ciêcia rur PE-Xc i PE-RT O KAN-therm no yce do ciêcia rur wielowarstwowych RS1435 KAN-therm ostrze do no yc do ciêcia rur wielowarstwowych RSM1435 KAN-therm przyrz¹d do kalibrowania i wewnêtrznego fazowania rur wielowarstwowych Wymiar 14 KL14 16 KL16 20 KL20 KAN-therm kalibrator uniwersalny do rur wielowarstwowych PE-RT/Al/PE-HD Wymiar 16/ 20/ 26 KL KAN-therm sprê yna wewnêtrzna do rur wielowarstwowych Wymiar 14 SW SW SW-2016 KAN-therm sprê yna zewnêtrzna do rur wielowarstwowych Wymiar 14 SZ SZ SZ

18 System KAN-therm Tacker KAN-therm p³yta styropianowa z foli¹ Tacker EPS (PS20) - twarda Wersja Wymiar Gruboœæ Iloœæ szt. z foli¹ metalizowan¹ 1 5,00 m 30 mm arkusz 5,00 m 2 720N z foli¹ laminowan¹ 1 5,00 m 15 mm arkusz 5,00 m z foli¹ laminowan¹ 1 5,00 m 30 mm arkusz 5,00 m z foli¹ laminowan¹ 1 5,00 m 50 mm arkusz 5,00 m KAN-therm p³yta styropianowa z foli¹ Tacker EPS (PS30) - twarda Wersja Wymiar Gruboœæ Iloœæ szt. z foli¹ laminowan¹ 1 5,00 m 30 mm arkusz 5,00 m KAN-therm p³yta styropianowa z foli¹ Tacker EPS T-30 db - elastyczna (dÿwiêkoch³onna) Wersja Wymiar Gruboœæ Iloœæ szt. z foli¹ laminowan¹ 1 5,00 m 35-3 mm arkusz 5,00 m KAN-therm taker do spinek 2214 Uwaga: S³u y do mocowania rur przy pomocy spinek kod 22022, 22022N, 22022B na p³ytach systemowych Tacker o gruboœci 30 i 50 mm. KAN-therm spinka zgrzewana Wymiar Iloœæ szt. w pakiecie/kartonie / B KAN-therm spinka do mocowania rur na matach styropianowych Wymiar Iloœæ szt. w woreczku/kartonie / / N KAN-therm taker do spinek krótkich K Uwaga: S³u y do mocowania rur przy pomocy spinek krótkich kod K na p³ytach systemowych Tacker o gruboœci 15 mm. KAN-therm spinka krótka do mocowania rur na matach styropianowych Wymiar Iloœæ szt. w woreczku/kartonie /dowolna K KAN-therm taœma klej¹ca z logo KAN K Uwaga: S³u y do zabezpieczania p³yt styropianowych z foli¹. KAN-therm rêczny podajnik do taœmy klej¹cej K

19 System KAN-therm Rail KAN-therm listwa do mocowania rur Wymiar Iloœæ m w opakowaniu d³ug. 2m 2/ d³ug. 3m dowolna K d³ug. 3m dowolna K d³ug. 3m dowolna K d³ug. 3m dowolna K System KAN-therm Profil KAN-therm p³yta styropianowa z foli¹ PS Profiil1 EPS T-24 db - elastyczna (dÿwiêkoch³onna) Wersja Wymiar Gruboœæ Iloœæ szt. Profil1 (z foli¹ PS) 0,8 1,40 m 35-2 mm arkusz 1,12 m 2 K ¹czna gruboœæ p³yty z czêœci¹ profilowan¹ wynosi 56mm. KAN-therm p³yta styropianowa z foli¹ PS Profiil2 EPS (PS20) - twarda Wersja Wymiar Gruboœæ Iloœæ szt. Profil2 (z foli¹ PS) 0,8 1,40 m 11 mm arkusz 1,12 m 2 K ¹czna gruboœæ p³yty z czêœci¹ profilowan¹ wynosi 31mm. KAN-therm profilowana folia PS (poliestrowa) Profiil3 Wersja Wymiar Gruboœæ Iloœæ szt. Profil3 (folia PS) 0,8 1,40 m 1 mm arkusz 1,12 m 2 K ¹czna wysokoœæ folii z czêœci¹ profilowan¹ wynosi 20mm. KAN-therm P³yta styropianowa bez folii Profiil4 EPS (PS20) - twarda Wersja Wymiar Gruboœæ Iloœæ szt. Profil4 (bez folii) 0,8 0,96 m 20 mm arkusz 0,768 m ¹czna gruboœæ p³yty z czêœci¹ profilowan¹ wynosi 45mm. NOTATKI

20 System KAN-therm TBS KAN-therm p³yta styropianowa TBS EPS twarda Wersja Wymiar Gruboœæ Iloœæ szt. TBS 0,5 1,00 m 25 mm arkusz 0,50 m 2 K KAN-therm profil metalowy TBS Wymiar ,4 mm K KAN-therm P³yta styropianowa uzupe³niaj¹ca TBS EPS twarda Wersja Wymiar Gruboœæ Iloœæ szt. TBS uzupe³niaj¹ca 1,0 1,0 m 25 mm Arkusz 1,00 m 2 K KAN-therm folia PE Wymiar Iloœæ w opakowaniu 2,0m 50m 0,2mm 100 m 2 K Uwaga: Stosowaæ jako przykrycie instalacji przed u³o eniem suchego jastrychu. KAN-therm wycinarka TBS Iloœæ w opakowaniu 1 K Uwaga: Wycinarka TBS z koñcówk¹ s³u y do wycinania rowków pod rury 16 w uzupe³niaj¹cych p³ytach TBS. KAN-therm koñcówka do wycinarki TBS Iloœæ w opakowaniu 1 K

21 System KAN-therm NET KAN-therm siatka z drutu stalowego NET Wymiar Iloœæ 1,2 m 2,4 m 2,88 m 2 K Uwaga: Siatka jest wykonana z drutu stalowego o gruboœci 3 mm. Wymiar oczka mm. KAN-therm uchwyt do mocowania rur na siatce NET Wymiar Iloœæ mm 1000 K mm 1000 K KAN-therm opaska do mocowania rur na siatce NET Iloœæ dowolna K KAN-therm przewi¹zka do ³¹czenia siatek NET Iloœæ 100 K KAN-therm folia PE Wymiar Iloœæ w opakowaniu 2,0m 50m 0,2mm 100 m 2 K Uwaga: Stosowaæ jako izolacjê przeciwwilgociow¹ pod siatk¹. KAN-therm ko³ek do mocowania folii Wymiar Iloœæ szt. w opakowaniu 8 mm 100 K

22 KAN-therm p³yta styropianowa uzupe³niaj¹ca EPS (PS20) Gruboœæ/Wymiar Iloœæ szt./m 2 w opakowaniu 20 mm / 1,00 1,00 m 50 / 50 K mm / 1,00 1,00 m 33 / 33 K mm / 1,00 1,00 m 25 / 25 K mm / 1,00 1,00 m 20 / 20 K Uwaga: Stosowaæ jako uzupe³nienie do p³yt systemowych. Sprzeda w jednostkach opakowaniowych. KAN-therm p³yta systemowa z pianki PIR Gruboœæ / Wymiar Iloœæ szt./m 2 w opakowaniu 30 mm / 0,6 1,20 m 10 / 7,20 K mm / 0,6 1,20 m 10 / 7,20 K mm / 0,6 1,20 m 8 / 5,76 K mm / 0,6 1,20 m 7 / 5,04 K mm / 0,6 1,20 m 6 / 4,32 K mm / 0,6 1,20 m 5 / 3,60 K KAN-therm rura os³onowa karbowana (peszel) Wymiar Iloœæ m w kr¹ ku Uwaga: Stosowaæ w celu wykonania szczelin dylatacyjnych przy zastosowaniu profilu dylatacyjnego ze stopkami. KAN-therm dodatek do betonu: BETOKAN Nazwa Iloœæ w opakowaniu BETOKAN 10 kg BETOKAN 5 kg Uwaga: Stosowaæ do ogrzewania pod³ogowego w celu polepszenia w³asnoœci wytrzyma³oœciowych betonu. KAN-therm dodatek do betonu: BETOKAN Plus Nazwa Iloœæ w opakowaniu BETOKAN Plus 10 kg K Uwaga: Stosowaæ do ogrzewania pod³ogowego w celu polepszenia w³asnoœci wytrzyma³oœciowych betonu. Pozwala zredukowaæ gruboœæ posadzki do 4,5 cm nad izolacj¹. KAN-therm taœma przyœcienna Wymiar Iloœæ m w opakowaniu z naciêciem z fartuchem Uwaga: Stosowaæ w celu izolacji p³yt ogrzewania pod³ogowego od œcian. KAN-therm profil dylatacyjny ze stopkami Wymiar Iloœæ m w opakowaniu Uwaga: Stosowaæ w celu dylatacji p³yt ogrzewania pod³ogowego. Rury przechodz¹ce przez profil nale y prowadziæ w peszlu. KAN-therm nowy profil dylatacyjny Nazwa elementu Iloœæ w opakowaniu pianka PE 25 m K szyna 2 m K ** peszel 0,4m 10 szt. K ** peszel o zwiêkszonej wytrzyma³oœci, posiada naciêcie

23 KAN-therm rozdzielacz na profilu 1" do ogrzewania pod³ogowego z zaworami regulacyjnymi na powrocie (seria 51A) Iloœæ obwodów grzejnych Wymiary (wys. szer. g³êb.) A A A A A A A A A A A Uwaga: Rozdzielacz wspó³pracuje ze œrubunkami przy³¹cznymi G " i przy³¹czkami G ". KAN-therm redukcja do rozdzielacza Wymiar Iloœæ szt. w kartonie G1'' G " 10/ G1'' G " 10/ Uwaga: Redukcja kod 4.12 i 4.13 zawiera O-Ring kod U28. KAN-therm korek z gwintem zewnêtrznym Wymiar Iloœæ szt. w kartonie G1'' 10/ Uwaga: Korek kod zawiera O-Ring kod U28. KAN-therm rozdzielacz na profilu 1" do ogrzewania pod³ogowego z przep³ywomierzami (seria 55A) Iloœæ obwodów grzejnych Wymiary (wys. szer. g³êb.) A A A A A A A A A A A Uwaga: Rozdzielacz wspó³pracuje ze œrubunkami przy³¹cznymi G " i przy³¹czkami G ". KAN-therm redukcja do rozdzielacza Wymiar Iloœæ szt. w kartonie G1'' G " 10/ G1'' G " 10/ Uwaga: Redukcja kod 4.12 i 4.13 zawiera O-Ring kod U28. KAN-therm korek z gwintem zewnêtrznym Wymiar Iloœæ szt. w kartonie G1'' 10/ Uwaga: Korek kod zawiera O-Ring kod U

24 KAN-therm rozdzielacz na profilu 1" do ogrzewania pod³ogowego z zaworami regulacyjnymi (dolna belka rozdzielacza) i zaworami do si³owników (górna belka rozdzielacza) (seria 71A) Iloœæ obwodów grzejnych Wymiary (wys. szer. g³êb.) A A A A A A A A A A A Uwaga: Rozdzielacz wspó³pracuje ze œrubunkami przy³¹cznym G " (patrz str. 8) i przy³¹czkami G " (patrz str. 16). KAN-therm redukcja do rozdzielacza Wymiar Iloœæ szt. w kartonie G1'' G " 10/ G1'' G " 10/ Uwaga: Redukcja kod 4.12 i 4.13 zawiera O-Ring kod U28. KAN-therm korek z gwintem zewnêtrznym Wymiar Iloœæ szt. w kartonie G1'' 10/ Uwaga: Korek kod zawiera O-Ring kod U28. KAN-therm rozdzielacz na profilu 1" do ogrzewania pod³ogowego z zaworami do si³owników i przep³ywomierzy (seria 75A) Iloœæ obwodów grzejnych Wymiary (wys. szer. g³êb.) A A A A A A A A A A A Uwaga: Rozdzielacz wspó³pracuje ze œrubunkami przy³¹cznym G " (patrz str. 8) i przy³¹czkami G " (patrz str. 16). KAN-therm redukcja do rozdzielacza Wymiar Iloœæ szt. w kartonie G1'' G " 10/ G1'' G " 10/ Uwaga: Redukcja kod 4.12 i 4.13 zawiera O-Ring kod U28. KAN-therm korek z gwintem zewnêtrznym Wymiar Iloœæ szt. w kartonie G1'' 10/ Uwaga: Korek kod zawiera O-Ring kod U28. KAN-therm si³ownik elektryczny Typ Iloœæ szt. w opakowaniu 230V 1 K V 1 K KAN-therm adapter do si³ownika Typ Iloœæ szt. w opakowaniu Adapter M28 1,5 1 K Uwaga: Adapter M28 1,5 stosowaæ do zaworów montowanych w rozdzielaczach serii 71A, 73A i 75A Systemu KAN-therm wraz z si³ownikami K i K

25 KAN-therm SET-P prosty Wymiar Iloœæ szt. w kartonie G1'' G1'' dowolna K Uwaga: Komplet zaworów 1" ze œrubunkiem wspó³pracuj¹cym z rozdzielaczami Systemu KAN-therm na profilu 1" bez dodatkowych uszczelnieñ. Stosowaæ w przypadku zasilania rozdzielacza z boku. KAN-therm SET-K k¹towy Wymiar Iloœæ szt. w kartonie G1'' G1'' dowolna K Uwaga: Komplet zaworów 1" ze œrubunkiem wraz z kolankami, wspó³pracuj¹cym z rozdzielaczami Systemu KAN-therm na profilu 1" bez dodatkowych uszczelnieñ. Stosowaæ w przypadku zasilania rozdzielacza z pod³ogi. KAN-therm element przed³u aj¹cy z przep³ywomierzem Wymiar Iloœæ szt. w kartonie G1" L=50mm Uwaga: Element stosowaæ do rozdzielaczy serii 55A oraz 75A za poœrednictwem nypla 1" w celu wyd³u enia rozdzielacza o jeden obwód. KAN-therm element przed³u aj¹cy z zaworem regulacyjnym Wymiar Iloœæ szt. w kartonie G1" L=50mm Uwaga: Element stosowaæ do rozdzielaczy serii 51A oraz 71A, za poœrednictwem nypla 1", w celu przed³u enia rozdzielacza o jeden obwód. KAN-therm element przed³u aj¹cy z zaworem odcinaj¹cym do si³ownika Wymiar Iloœæ szt. w kartonie G1" L=50mm Uwaga: Element stosowaæ do rozdzielaczy serii 71A oraz 75A za poœrednictwem nypla 1" w celu wyd³u enia rozdzielacza o jeden obwód. KAN-therm nypel z uszczelk¹ specjaln¹ Wymiar Iloœæ szt. w kartonie G1" dowolna R543 Uwaga: Stosowaæ do ³¹czenia rozdziealczy z elementami przed³u aj¹cymi. KAN-therm trójnik z uszczelk¹ specjaln¹ Wymiar Iloœæ szt. w opakowaniu G1'' G " G " dowolna R542 Uwaga: Element stosowaæ do rozdzielaczy w celu wyd³u enia o jeden obwód. KAN-therm nowy korek z gwintem zewnêtrznym z gniazdem na klucz imbusowy Wymiar Iloœæ szt. w kartonie G " dowolna Uwaga: Korek zawiera O-Ring

26 KAN-therm trójnik z odpowietrznikiem automatycznym i zaworem spustowym Wymiar Iloœæ szt. w opakowaniu G1" 5/50 R5541 Uwaga: Stosowaæ do rozdzielaczy o profilu 1" serii 51A, 55A, 71A, 75A. KAN-therm odpowietrznik rêczny Wymiar Iloœæ szt. w opakowaniu G " G " KAN-therm zawór spustowo - odpowietrzaj¹cy Wymiar Iloœæ szt. w opakowaniu G " Uwaga: Stosowaæ poprzez redukcjê 1" " do rozdzialczy o profilu 1" serii 51A, 55A, 71A, 75A. KAN-therm odpowietrznik samoczynny z zaworem stopowym Wymiar Iloœæ szt. w opakowaniu G " G " Uwaga: Zawór stopowy umo liwia wykrêcenie odpowietrznika bez koniecznoœci odwadniania instalacji. W celu uszczenienia nale y u yæ paku³. KAN-therm przep³ywomierz Wymiar Iloœæ szt. w kartonie G " G " L = 26mm 1 K Uwaga: Stosowaæ w celu sprawdzenia przep³ywu przez wê ownice o.p. KAN-therm termometr tarczowy 100 C Kolor Iloœæ szt. w opakowaniu czerwony 1 K niebieski 1 K

27 KAN-therm rozdzielacz na profilu 1" do ogrzewania pod³ogowego z uk³adem mieszaj¹cym (seria 73A) Iloœæ obwodów grzejnych Wymiary (wys. szer. g³êb.) A A A A A A A A A Uwaga: 1. Poszczególne obwody ogrzewania pod³ogowego s¹ sterowane si³ownikami elektrycznymi kod K oraz K poprzez si³ownik montowaæ na górnej belce rozdzielacza. poprzez adapter M28x1,5. W przypadku du ej powierzchni ogrzewania pod³ogowego w jednym pomieszczeniu, si³ownik nale y zamontowaæ na zaworze termostatycznym poprzez adapter M30x1,5. 2. Rozdzielacz wspó³pracuje ze œrubunkami przy³¹cznymi G " i przy³¹czkami G ". KAN-therm rozdzielacz na profilu 1" do ogrzewania pod³ogowego z uk³adem mieszaj¹cym i przep³ywomierzami (seria 77A) Iloœæ obwodów grzejnych Wymiary (wys. szer. g³êb.) A A A A A A A A A Uwaga: 1. Poszczególne obwody ogrzewania pod³ogowego s¹ sterowane si³ownikami elektrycznymi kod K oraz K poprzez si³ownik montowaæ na górnej belce rozdzielacza. poprzez adapter M28x1,5. W przypadku du ej powierzchni ogrzewania pod³ogowego w jednym pomieszczeniu, si³ownik nale y zamontowaæ na zaworze termostatycznym poprzez adapter M30x1,5. 2. Rozdzielacz wspó³pracuje ze œrubunkami przy³¹cznymi G " i przy³¹czkami G ". KAN-therm g³owica do rozdzielacza serii 73A Wymiar Iloœæ szt. w kartonie 1 K Uwaga: Element przeznaczony do rozdzielacza serii 73A - pe³ni funkcjê zabezpieczenia przed przekroczeniem temp. w instalacji o.p. KAN-therm si³ownik elektryczny Typ Iloœæ szt. w opakowaniu 230V 1 K V 1 K KAN-therm adapter do si³ownika Typ Iloœæ szt. w opakowaniu Adapter M28 1,5 1 K Adapter M30 1,5 1 K Uwaga: Adapter M28 1,5 stosowaæ do zaworów montowanych w rozdzielaczach serii 71A, 73A i 75A Systemu KAN-therm wraz z si³ownikami K i K

28 KAN-therm œrubunek przy³¹czny (z niklowan¹ nakrêtk¹) Wymiar Iloœæ szt. w woreczku/kartonie 12 2 G " 15/ G " 15/ G " 15/ G " 15/ G " 15/ G " 15/ G " 15/ S 18 2,5 G " 15/ ,5 G1" 10/ Uwaga: Œrubunek umo liwia po³¹czenie z rozdzielaczem z nyplami oraz kszta³tkami do po³¹czeñ œrubunkowych. KAN-therm pierœcieñ przeciêty - element serwisowy do z³¹cz skrêcanych Wymiar Iloœæ szt. w woreczku/kartonie / / / / / KAN-therm klucz oczkowy z przeciêciem do przykrêcania œrubunków Wymiar 30 mm K Uwaga: Klucz jest przeznaczony do monta u œrubunków Eurokonus G ". KAN-therm przy³¹czka do rur wielowarstwowych Wymiar Iloœæ szt. w woreczku/kartonie 14 G " 20/ G " 15/ G " 20/ G " 10/ G " 10/ G1'' 5/ G1'' 10/ Uwaga: Przy³¹czki wspó³pracuj¹ z kszta³tkami do po³¹czeñ œrubunkowych, rozdzielaczami poprzez nyple do rozdzielaczy. KAN-therm œrubunek do rur wielowarstwowych Wymiar Iloœæ szt. w woreczku/kartonie 16 G " 20/ N 16 G " 15/ N 20 G " 10/ N Uwaga: Œrubunki wspó³pracuj¹ z kszta³tkami do po³¹czeñ œrubunkowych, rozdzielaczami poprzez nyple do rozdzielaczy. KAN-therm pierœcieñ przeciêty - element serwisowy do œrubunków do rur wielowarstwowych Wymiar Iloœæ szt. w woreczku/kartonie 16 dowolny NP 20 dowolny NP Uwaga: Stosowaæ do œrubunków

29 KAN-therm nypel Wymiar Iloœæ szt. w woreczku/kartonie G " 20/ G " 10/ G1" 10/ Uwaga: Nyple posiadaj¹ specjalnie ukszta³towane gniazda pozwalaj¹ce na wspó³pracê ze œrubunkami przy³¹cznymi do rur PE-Xc i PE-RT, przy³¹czkami do rur wielowarstwowych, oraz nakrêtkami i tulejami do rur miedzianych. KAN-therm nypel redukcyjny Wymiar Iloœæ szt. w woreczku/kartonie G " G " 20/ G " G " 10/ G1" G " 10/ Uwaga: Nyple posiadaj¹ specjalnie ukszta³towane gniazda pozwalaj¹ce na wspó³pracê ze œrubunkami przy³¹cznymi do rur PE-Xc i PE-RT, przy³¹czkami do rur wielowarstwowych, oraz nakrêtkami i tulejami do rur miedzianych. KAN-therm przed³u ka Wymiar Iloœæ szt. w woreczku/kartonie G " krótka 10/ G " d³uga 10/ d G " krótka 0/ Uwaga: D³ugoœæ przed³u ki krótkiej 30 mm, d³ugoœæ przed³u ki d³ugiej 45 mm. Nie dopuszcza siê ³¹czenia z³¹czek mosiê nych z gwintem wewnêtrznym, rurowym, walcowym (np. G ") z elementami pozasystemowymi z gwintem zewnêtrznym, rurowym, sto kowym (np. R "). KAN-therm redukcja Wymiar Iloœæ szt. w woreczku/kartonie G " G " 20/ G1" G " 10/ G1" G " 0/ G1 " G " 0/ G1 " G1" 0/ Uwaga: Nie dopuszcza siê ³¹czenia z³¹czek mosiê nych z gwintem wewnêtrznym, rurowym, walcowym (np. G ") z elementami pozasystemowymi z gwintem zewnêtrznym, rurowym, sto kowym (np. R "). KAN-therm korek z gwintem wewnêtrznym Wymiar Iloœæ szt. w kartonie G " G " G1"

30 KAN-therm szafka natynkowa SWN-OP do rozdzielaczy bez i z uk³adem mieszaj¹cym Nazwa Iloœæ obw. grzejnych Wymiary (bez uk³./z uk³. miesz.) (wys. szer. g³êb.) SWN-OP 10/3 10/ OP SWN-OP 11/7 11/ OP SWN-OP 15/10 15/ OP Uwaga: W czêœci technicznej katalogu znajduje siê tabela z doborem szafek (Tab. 1). KAN-therm szafka podtynkowa do oklejenia glazur¹ SWPG-OP do rozdzielaczy bez i z uk³adem mieszaj¹cym Nazwa Iloœæ obw. grzejnych Wymiary (bez uk³./z uk³. miesz.) (wys. szer. g³êb.) SWPG-OP 10/3 10/ G-OP SWPG-OP 11/7 11/ G-OP SWPG-OP 15/10 15/ G-OP Uwaga: W czêœci technicznej katalogu znajduje siê tabela z doborem szafek (Tab. 1). KAN-therm szafka podtynkowa SWP-OP do rozdzielaczy bez i z uk³adem mieszaj¹cym Nazwa Iloœæ obw. grzejnych Wymiary (bez uk³./z uk³. miesz.) (wys. szer. g³êb.) SWP-OP 10/3 10/ OP SWP-OP 11/7 11/ OP SWP-OP 15/10 15/ OP Uwaga: W czêœci technicznej katalogu znajduje siê tabela z doborem szafek (Tab. 1)

31 KAN-therm elektroniczny termostat pokojowy z diod¹ Typ Iloœæ szt. w opakowaniu 230V 1 K V 1 K Uwaga: Termostaty kod K i K wspó³pracuj¹ z si³ownikami kod K i K KAN-therm bimetaliczny termostat pokojowy Typ Iloœæ szt. w opakowaniu Uwaga: Termostat wspó³pracuje z si³ownikami kod K i K , za poœrednictwem listw kod B2012, B2022, B4012, B4022 oraz z si³ownikiem elektrycznym kod KAN-therm regulator tygodniowy Typ Iloœæ szt. w opakowaniu 1 K KAN-therm listwa elektryczna do ogrzewania pod³ogowego 230V Typ Iloœæ szt. w opakowaniu 230V 1 B V z modu³em pompowym 1 B2022 Uwaga: Listwa s³u y do po³¹czenia elektrycznego si³owników oraz termostatów na napiêcie 230V. Dodatkowo listwa z modu³em pompowym wy³¹cza pompê w momencie zamkniêcia wszystkich si³owników. KAN-therm listwa elektryczna do ogrzewania pod³ogowego 24V Typ Iloœæ szt. w opakowaniu 24V 1 B V z modu³em pompowym 1 B4022 Uwaga: Listwa s³u y do po³¹czenia elektrycznego si³owników oraz termostatów na napiêcie 24V. Dodatkowo listwa z modu³em pompowym wy³¹cza pompê w momencie zamkniêcia wszystkich si³owników. Listwa na 24V nie zawiera transformatora. KAN-therm zespó³ do o.p. z zaworem, g³owic¹ termostatyczn¹ i odpowietrznikiem Iloœæ szt. w opakowaniu 1 K

32 KAN-therm mieszacz H 6 Ms czterodrogowy 1" z obejœciem Iloœæ szt. kartonie Uwaga: Mieszacz do regulacji rêcznej - czêœæ sk³adowa uk³adu mieszaj¹cego (kod ). Do mieszacza H 6 mo na dokupiæ komplet œrubunków (widoczny na zdjêciu) kod sk³adaj¹cy siê z: 2 œrubunków, 2 nakrêtek, 2 uszczelek. KAN-therm mieszacz z zaworem czterodrogowym- KAN-Bloc Wersja Iloœæ szt. kartonie T-40 U T-40 U Uwaga: Uk³ad do regulacji rêcznej (sta³owartoœciowy). Do sterowania automatycznego niezbêdny si³ownik SM 4 (kod ) oraz regulator pogodowy (kod ), lub zamiast regulatora sterowanie dodatkowym obiegiem z zaworem mieszaj¹cym z automatyki kot³a. KAN-therm si³ownik SM 4 Iloœæ szt. w kartonie Uwaga: Si³ownik umo liwia zastosowanie sterowania automatycznego mieszaczem z zaworem czterodrogowym KAN-Bloc wraz z regulatorem pogodowym, lub za pomoc¹ automatyki kot³a (automatyka kot³a musi zawieraæ sterowanie dodatkowym obiegiem z zaworem mieszaj¹cym). KAN-therm regulator pogodowy (steruj¹cy jednym obiegiem z mieszaczem) Iloœæ szt. w kartonie Uwaga: Stosowaæ do sterowania uk³adu mieszaj¹cego kod oraz mieszaczem z zaworem czterodrogowym - KAN-Bloc wraz z si³ownikiem SM4 (kod ). Regulator w komplecie zawiera czujnik temperatury zewnêtrznej (APS), czujnik zasilania temperatury przylgowy (VFAS), listwê przy³¹czeniow¹ do regulatora (monta na œcianê). KAN-therm czujnik temperatury pokojowej FBR1 ze zdaln¹ regulacj¹ i mo liwoœci¹ wyboru trybu pracy Iloœæ szt. w opakowaniu KAN-therm termostat do wy³¹czenia pompy Iloœæ szt. w kartonie 1 K Uwaga: Element pe³ni funkcjê zabezpieczenia przed przekroczeniem temp. w instalacji o.p
