1 Przedsiębiorstwo Produkcyjno Handlowo Usługowe ELKA Adam Kurzawski Ostrów Wlkp. ul. Dembińskiego 10/14 tel: 062 / , 0602 / Stadium : Projekt Budowlany Obiekt : Modernizacja i rozbudowa budynku na potrzeby zarządzania kryzysowego Temat : Instalacja elektryczna Adres : Ostrów Wlkp. Ul Kościuszki 12a Inwestor : Gmina Miasto Ostrów Wlkp. Projektant : mgr inż. Adam Kurzawski Ostrów Wlkp. Październik 2008r 1

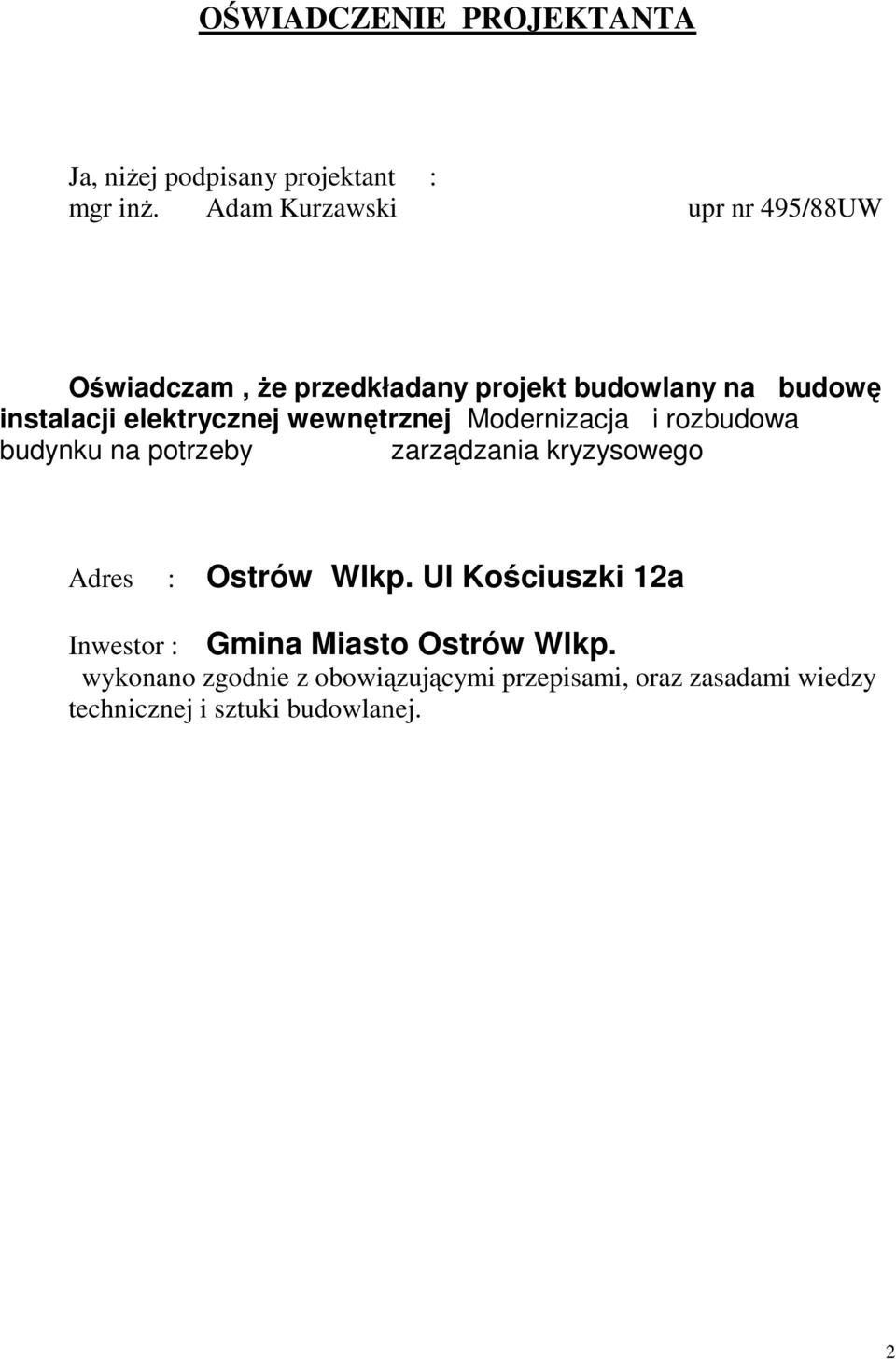

2 OŚWIADCZENIE PROJEKTANTA Ja, niżej podpisany projektant : mgr inż. Adam Kurzawski upr nr 495/88UW Oświadczam, że przedkładany projekt budowlany na budowę instalacji elektrycznej wewnętrznej Modernizacja i rozbudowa budynku na potrzeby zarządzania kryzysowego Adres : Ostrów Wlkp. Ul Kościuszki 12a Inwestor : Gmina Miasto Ostrów Wlkp. wykonano zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej i sztuki budowlanej. 2

3 SPIS RYSUNKÓW Schemat rozdzielni R rys. 01 Rzut przyziemia instalacji rys. 02 Rzut piętra instalacja rys. 03 Schemat projektowanego Zkw -2TL rys.nr 04 3

4 I. Opis 1. Przedmiot opracowania. Projekt instalacji elektrycznych dla budynku zarządzania kryzysowego w Ostrów Wlkp. Ul Kościuszki 12a INWESTOR : Gmina Miasto Ostrów Wlkp. 2. Podstawa opracowania. - projekt techniczny br. architektoniczno-budowlanej - obowiązujące przepisy i normy - uzgodnienia z Inwestorem 3. Zakres opracowania Zasilanie obiektu układ pomiarowy wlz. Rozdzielnie elektryczne Instalacja oświetlenia, gn. 1f. Instalacja przeciwporażeniowa Instalacja wyrównawcza instalacja odgromowa przepisy i normy Zasilanie obiektu układ pomiarowy wlz. Zasilanie obiektu odbywać się będzie poprzez projektowane złącze kablowo pomiarowe które to zostanie zabudowana w miejsce istniejącego, z RG budynku projektowanym wlz-tem. WLZ należy wykonać przewodem typu Y KY 5x 16 mm 2. Układ pomiarowy należy przenieść na zewnątrz do projektowanego złącza. Drugi wlz zasilający należy ułożyć nowy wg projektu Rozdzielnia elektryczna. Zaprojektowano rozdzielnię wnękową zlokalizowaną na korytarzu. Typ i wyposażenie rozdzielnicy pokazano na schematach. 4

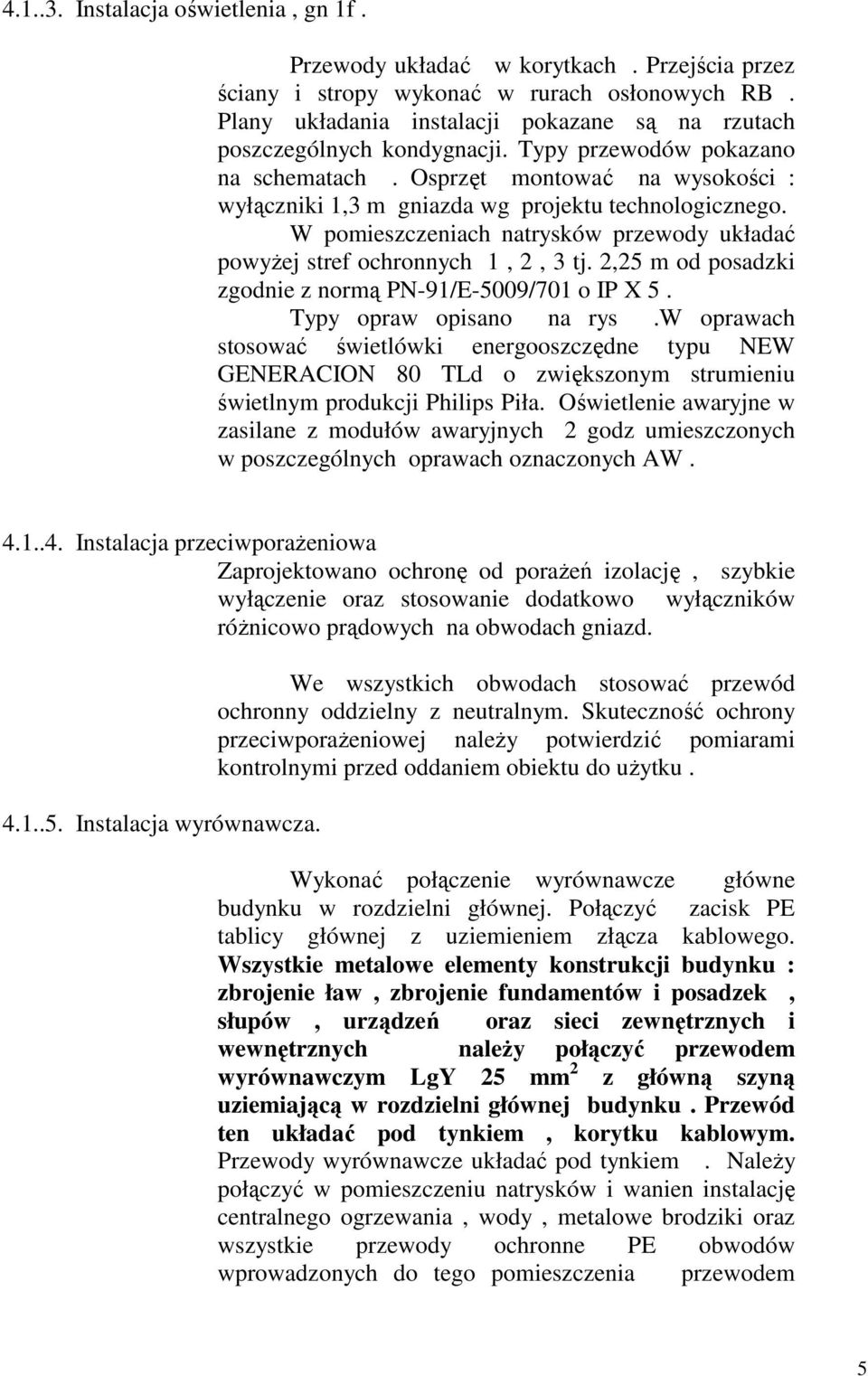

5 Instalacja oświetlenia, gn 1f. Przewody układać w korytkach. Przejścia przez ściany i stropy wykonać w rurach osłonowych RB. Plany układania instalacji pokazane są na rzutach poszczególnych kondygnacji. Typy przewodów pokazano na schematach. Osprzęt montować na wysokości : wyłączniki 1,3 m gniazda wg projektu technologicznego. W pomieszczeniach natrysków przewody układać powyżej stref ochronnych 1, 2, 3 tj. 2,25 m od posadzki zgodnie z normą PN-91/E-5009/701 o IP X 5. Typy opraw opisano na rys.w oprawach stosować świetlówki energooszczędne typu NEW GENERACION 80 TLd o zwiększonym strumieniu świetlnym produkcji Philips Piła. Oświetlenie awaryjne w zasilane z modułów awaryjnych 2 godz umieszczonych w poszczególnych oprawach oznaczonych AW Instalacja przeciwporażeniowa Zaprojektowano ochronę od porażeń izolację, szybkie wyłączenie oraz stosowanie dodatkowo wyłączników różnicowo prądowych na obwodach gniazd Instalacja wyrównawcza. We wszystkich obwodach stosować przewód ochronny oddzielny z neutralnym. Skuteczność ochrony przeciwporażeniowej należy potwierdzić pomiarami kontrolnymi przed oddaniem obiektu do użytku. Wykonać połączenie wyrównawcze główne budynku w rozdzielni głównej. Połączyć zacisk PE tablicy głównej z uziemieniem złącza kablowego. Wszystkie metalowe elementy konstrukcji budynku : zbrojenie ław, zbrojenie fundamentów i posadzek, słupów, urządzeń oraz sieci zewnętrznych i wewnętrznych należy połączyć przewodem wyrównawczym LgY 25 mm 2 z główną szyną uziemiającą w rozdzielni głównej budynku. Przewód ten układać pod tynkiem, korytku kablowym. Przewody wyrównawcze układać pod tynkiem. Należy połączyć w pomieszczeniu natrysków i wanien instalację centralnego ogrzewania, wody, metalowe brodziki oraz wszystkie przewody ochronne PE obwodów wprowadzonych do tego pomieszczenia przewodem 5

6 wyrównawczym DY 4 mm 2 jako połączenie wyrównawcze miejscowe Instalacja odgromowa. Projekt nie obejmuje instalacji odgromowej budynku Przepisy i normy PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC Zakres przedmiot i wymagania podstawowe Ustalanie ogólnych charakterystyk Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa Ochrona dla zapewnienia bezpieczenstwa. Ochrona przed skutkami oddzialywania cieplnego Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych Ochrona dla zapewnienia bezpieczenstwa. Ochrona przed obnizeniem napiecia Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych 6

7 PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-EN Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne Dobór i montaż wyposażenia elektrycznego. Układy uziemiające i połączenia wyrównawcze instalacji informatycznych Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa Sprawdzanie. Sprawdzanie odbiorcze Wymagania dotyczace specjalnych instalacji lub lokalizacji. Pomieszczenia wyposazone w wanne lub/i basen natryskowy Wymagania dotyczace specjalnych instalacji lub lokalizacji. Pomieszczenia wyposazone w ogrzewacze do sauny Wymagania dotyczace specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzacymi Wymagania dotyczace specjalnych instalacji lub lokalizacji. Wymagania dotyczace uziemien instalacji i urzadzen przetwarzania danych Slownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych Zasady podstawowe bezpieczenstwa przy wspóldzialaniu czlowieka z maszyna, oznaczenie i identyfikacja. Oznaczenia identyfikacyjne zacisków urzadzen i 7

8 PN-90/E PN-90/E PN-92/E PN-92/E PN-IEC :2001 PN-IEC :2001 PN-IEC :2001 PN-IEC :2002 PN-86/E-05003/01 PN-89/E-05003/03 PN-92/E-05003/04 PN-IEC 884 PN-IEC :1998 PN-76/E PN-E-93201:1997 PN-85/E PN-86/E PN-83/E PrPN-E PN-IEC-998:1997 PN-84/E PN-/E-04700:1998 PN-IEC BN-68/B Zakonczen zyl przewodów oraz ogólne zasady systemu alfanumerycznego Oznaczenia identyfikacyjne przewodów barwami lub cyframi Kod do oznaczania barw Klasyfikacja urządzeń elektrycznych i elektronicznych z punktu widzenia ochrony przed porażeniem elektrycznym Stopnie ochrony zapewniane przez obudowy (kod IP) Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne Ochrona odgromowa obiektów budowlanych. Zasady ogólne Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziom w ochrony dla urzadzen piorunochronnych Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B - Projektowanie, montaz, konserwacja i sprawdzanie urzadzen piorunochronnych Ochrona odgromowa obiektów budowlanych. Wymagania ogólne Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona Ochrona odgromowa obiektów budowlanych. Ochrona specjalna Gniazda wtyczkowe i wtyczki do uzytku domowego i podobnego. Ogólne wymagania i badania. Koordynacja izolacji urzadzen elektrycznych w ukladach niskiego napiecia. Zasady, wymagania i badania Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Gniazda wtyczkowe i wtyczki do uzytku domowego i podobnego. Gniazda wtyczkowe i wtyczki na napiecie znamionowe 250V i prady znamionowe do 16A Laczniki do stalych instalacji elektrycznych domowych i podobnych. Wymagania ogólne Laczniki do stalych instalacji elektrycznych domowych i podobnych. Laczniki nascienne do 16A, 250V. Glówne wymiary Laczniki instalacyjne powszechnego uzytku. Łączniki podtynkowe do 16A, 250V. Sprzet elektroinstalacyjny. Puszki instalacyjne Osprzet polaczeniowy do obwodów niskiego napiecia do uzytku domowego i podobnego Oswietlenie wnetrz swiatem elektrycznym Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzenia pomontażowych badań odbiorczych Rozdzielnice i sterownice niskonapieciowe Folia kalandrowana techniczna z uplastycznionego polichlorku winilu 8

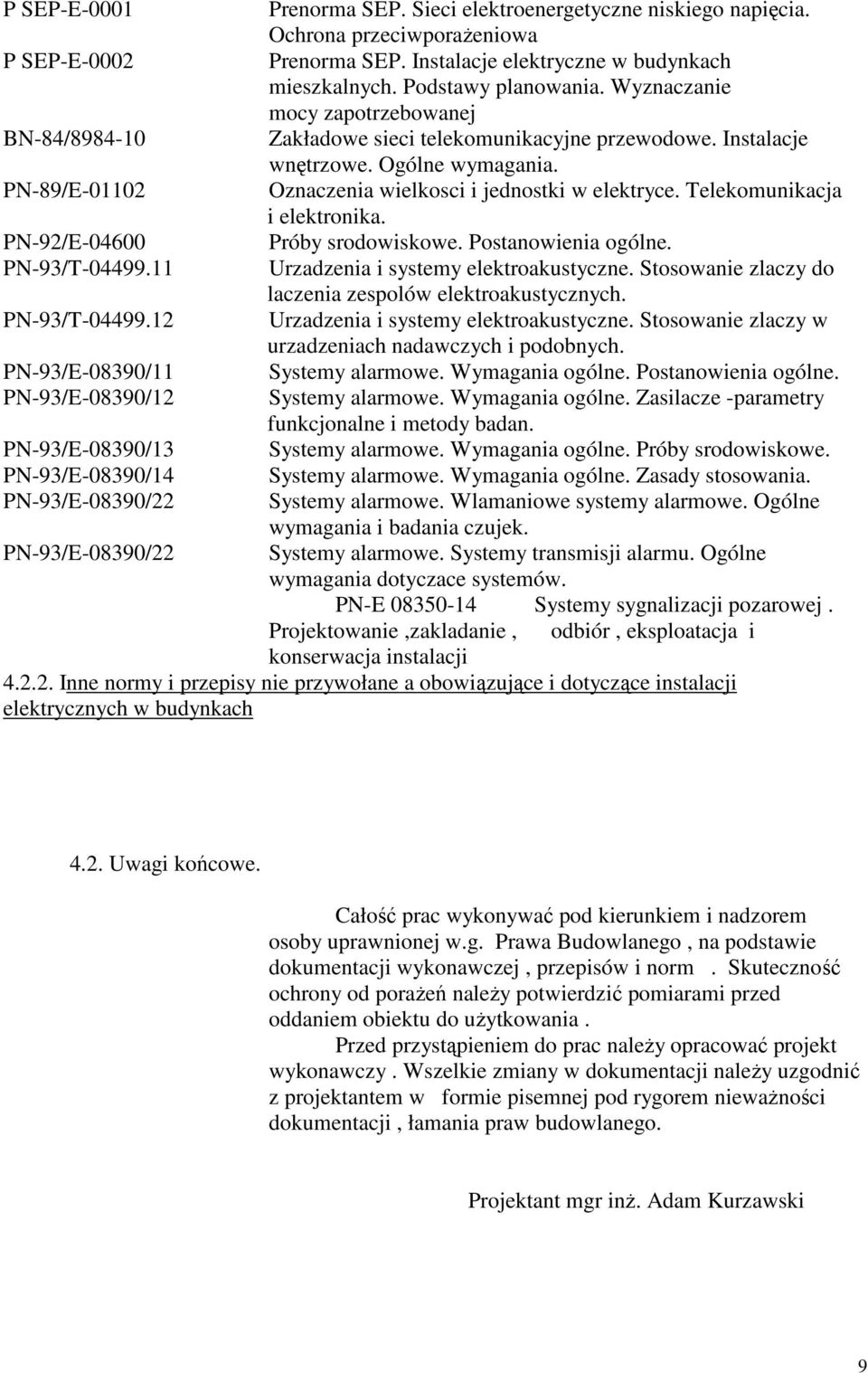

9 P SEP-E-0001 Prenorma SEP. Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa P SEP-E-0002 Prenorma SEP. Instalacje elektryczne w budynkach mieszkalnych. Podstawy planowania. Wyznaczanie mocy zapotrzebowanej BN-84/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. PN-89/E Oznaczenia wielkosci i jednostki w elektryce. Telekomunikacja i elektronika. PN-92/E Próby srodowiskowe. Postanowienia ogólne. PN-93/T Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy do laczenia zespolów elektroakustycznych. PN-93/T Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy w urzadzeniach nadawczych i podobnych. PN-93/E-08390/11 Systemy alarmowe. Wymagania ogólne. Postanowienia ogólne. PN-93/E-08390/12 Systemy alarmowe. Wymagania ogólne. Zasilacze -parametry funkcjonalne i metody badan. PN-93/E-08390/13 Systemy alarmowe. Wymagania ogólne. Próby srodowiskowe. PN-93/E-08390/14 Systemy alarmowe. Wymagania ogólne. Zasady stosowania. PN-93/E-08390/22 Systemy alarmowe. Wlamaniowe systemy alarmowe. Ogólne wymagania i badania czujek. PN-93/E-08390/22 Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczace systemów. PN-E Systemy sygnalizacji pozarowej. Projektowanie,zakladanie, odbiór, eksploatacja i konserwacja instalacji Inne normy i przepisy nie przywołane a obowiązujące i dotyczące instalacji elektrycznych w budynkach 4.2. Uwagi końcowe. Całość prac wykonywać pod kierunkiem i nadzorem osoby uprawnionej w.g. Prawa Budowlanego, na podstawie dokumentacji wykonawczej, przepisów i norm. Skuteczność ochrony od porażeń należy potwierdzić pomiarami przed oddaniem obiektu do użytkowania. Przed przystąpieniem do prac należy opracować projekt wykonawczy. Wszelkie zmiany w dokumentacji należy uzgodnić z projektantem w formie pisemnej pod rygorem nieważności dokumentacji, łamania praw budowlanego. Projektant mgr inż. Adam Kurzawski 9
