SZKOLENIE podstawowe z zakresu systemów fotowoltaicznych

Transkrypt

1 SZKOLENIE podstawowe z zakresu systemów fotowoltaicznych Program autorski, obejmujący 16 godzin dydaktycznych (2 dni - 1 teoria, 1 praktyka) Grupy tematyczne Zagadnienia Liczba godzin Wprowadzenie do fotowoltaiki. Systemy fotowoltaiczne Historia rozwoju ogniw fotowoltaicznych pierwsza obserwacja efektu fotoelektrycznego w ciele stałym, pierwsze ogniwa fotowoltaiczne o sprawnościach 1%, odkrycie metody wytwarzania monokryształów krzemu przez Jana Czochralskiego, możliwości i perspektywy rozwoju w aspekcie rozwoju najnowszych technologii) Podstawowe definicje efekt fotowoltaiczny, nasłonecznienie, usłonecznienie, sprawność, ogniwo fotowoltaiczne, panel fotowoltaiczny, generator PV itp. Sposoby wykorzystania energii słonecznej do produkcji energii elektrycznej metoda helioterminczna i helioelektryczna), Składowe promieniowania słonecznego Rejonizacja zasobów energii słonecznej w Polsce i na Świecie Konwersja fotowoltaiczna, podstawy fizyczne, konwersja fototermiczna, fotowoltaiczna i fotochemiczna, składowe promieniowania słonecznego, stała słoneczna, spektrum światła widzialnego, irradiancja) - Procesy pozyskiwania i przetwarzania danych pogodowych analiza, synteza, edycja i wizualizacja Budowa ogniw fotowoltaicznych wielkości charakteryzujące panele fotowoltaiczne wraz z porównaniem różnych technologii, części składowe paneli i ogniw fotowoltaicznych, sposoby produkcji, wyprowadzenia przewodów, ochrona antykorozyjna Rodzaje i generacje ogniw i modłów fotowoltaicznych ogólna charakterystyka, technologia produkcji, barwa 1,5h

2 Typy systemów i instalacji fotowoltaicznych krzemowe ogniwa monokrystaliczne krzemowe moduły monokrystaliczne z obiema elektrodami z tyłu (allbackcontact) krzemowemodułytypu HIT (heterojunction with intrinsic thin layer) krzemowe ogniwa polikrystaliczne krzemowe ogniwa amorficzne cienkowarstwowe ogniwa (typu CIS, CIGS, CdTe) ogniwa wielozłączowe ogniwa z arsenku galu ogniwa z materiałów organicznych moduły dwustronne ogniwa perowskitowe hybrydowe panele słoneczne Standardowe warunki pomiaru, badania ogniw/modułów fotowoltaicznych oraz wpływ natężenia promieniowania i temperatury na parametry elektryczne i sprawność ogniwa/modułu, (Standard Test Conditions - Standardowe Warunki Badania, NOCT - Nominal Operating Cell Temperature - Warunki Nominalnej Temperatury Pracy Ogniwa) Łączenie ogniw w moduły oraz modułów w zestawy prawidłowe i nieprawidłowe łączenie modułów w łańcuchy, unikanie tworzenia pętli przewodów, połączenia równoległe i szeregowe modułów Systemy fotowoltaiczne jako zasilanie awaryjne Systemy wydzielone i autonomiczne charakterystyka i zasadnicze różnice w budowie systemów, elementy składowe systemów Systemy podłączone do sieci energetycznej z magazynowaniem i bez magazynowania energii elektrycznej, charakterystyka systemów, sposoby magazynowania wytworzonej energii Systemy hybrydowe system współpracujący z małymi turbinami wiatrowymi, generatorami spalinowymi, ogniwami wodorowymi, system współpracujący z małymi turbinami wiatrowymi, generatorami

3 Eksploatacja i konserwacja systemów fotowoltaicznych spalinowymi, ogniwami wodorowymi, hybrydy: panel fotowoltaiczny- kolektor słoneczny Przykłady zastosowań zintegrowanych paneli fotowoltaicznych zastosowanie w budynkach, pojazdach mechanicznych, lotnictwie, kosmosie, montaż systemów) - elementy systemów fotowoltaicznych (akumulatory, regulatory ładowania, falowniki, kable, złącza itd.), - zabezpieczenia instalacji fotowoltaicznej, (fotowoltaiczne rozdzielnice elektryczne, ograniczniki przepięć, włączniki nadprądowe) - mikroinstalacje (do 40 kw) - małe instalacje ( kw) oraz ( kw) - duże systemy 200 kw+ Kontrola instalacji pomiar zwarcia doziemnego, przepływu prądu i biegunowości, pomiar napięcia jałowego falownika, sprawdzenie stanu wszystkich połączeń elektrycznych szczególnie po stronie AC, sprawdzenie wydzielenia i oznaczenia falownika, pomiar skuteczności działania urządzeń zabezpieczających, protokół pomiarowy, przewodów i punktów połączeniowych (kontrola wzrokowa), Czynniki wpływające na sprawność systemów fotowoltaicznych, Charakterystyka prądowo napięciowa modułów, analiza zależności charakterystyki prądowo- napięciowej w funkcji natężenia oświetlenia, obciążenia Czyszczenia i konserwacji powierzchni modułów fotowoltaicznych, modernizacja systemu kumulowanie się zabrudzeń na panelu fotowoltaicznym, małe punktowe zabrudzenia, sposoby czyszczenia paneli - okresowe przeglądy: instalacji fotowoltaicznej (serwisowanie i konserwacjazalecana lista prac konserwacyjnych okresowych dotyczących całej instalacji

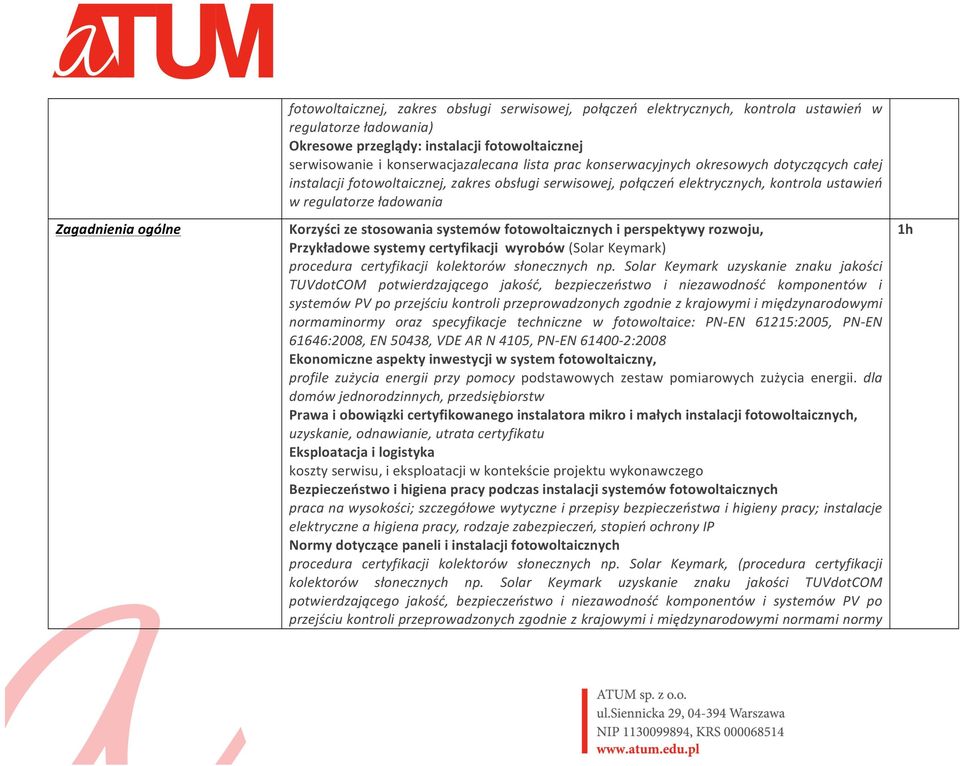

4 Zagadnienia ogólne fotowoltaicznej, zakres obsługi serwisowej, połączeń elektrycznych, kontrola ustawień w regulatorze ładowania) Okresowe przeglądy: instalacji fotowoltaicznej serwisowanie i konserwacjazalecana lista prac konserwacyjnych okresowych dotyczących całej instalacji fotowoltaicznej, zakres obsługi serwisowej, połączeń elektrycznych, kontrola ustawień w regulatorze ładowania Korzyści ze stosowania systemów fotowoltaicznych i perspektywy rozwoju, Przykładowe systemy certyfikacji wyrobów (Solar Keymark) procedura certyfikacji kolektorów słonecznych np. Solar Keymark uzyskanie znaku jakości TUVdotCOM potwierdzającego jakość, bezpieczeństwo i niezawodność komponentów i systemów PV po przejściu kontroli przeprowadzonych zgodnie z krajowymi i międzynarodowymi normaminormy oraz specyfikacje techniczne w fotowoltaice: PN- EN 61215:2005, PN- EN 61646:2008, EN 50438, VDE AR N 4105, PN- EN :2008 Ekonomiczne aspekty inwestycji w system fotowoltaiczny, profile zużycia energii przy pomocy podstawowych zestaw pomiarowych zużycia energii. dla domów jednorodzinnych, przedsiębiorstw Prawa i obowiązki certyfikowanego instalatora mikro i małych instalacji fotowoltaicznych, uzyskanie, odnawianie, utrata certyfikatu Eksploatacja i logistyka koszty serwisu, i eksploatacji w kontekście projektu wykonawczego Bezpieczeństwo i higiena pracy podczas instalacji systemów fotowoltaicznych praca na wysokości; szczegółowe wytyczne i przepisy bezpieczeństwa i higieny pracy; instalacje elektryczne a higiena pracy, rodzaje zabezpieczeń, stopień ochrony IP Normy dotyczące paneli i instalacji fotowoltaicznych procedura certyfikacji kolektorów słonecznych np. Solar Keymark, (procedura certyfikacji kolektorów słonecznych np. Solar Keymark uzyskanie znaku jakości TUVdotCOM potwierdzającego jakość, bezpieczeństwo i niezawodność komponentów i systemów PV po przejściu kontroli przeprowadzonych zgodnie z krajowymi i międzynarodowymi normami normy

5 Dobór, montaż, regulacja systemów fotowoltaicznych oraz specyfikacje techniczne w fotowoltaice: PN- EN 61215:2005, PN- EN 61646:2008, EN 50438, VDE AR N 4105, PN- EN :2008 Określenie lokalizacji, elementy zacieniające, wpływ warunków meteorologicznych, zacienienia na pracę modułów fotowoltaicznychw różnych konfiguracjach,optymalne ustawienie paneli względem promieniowania słonecznego charakterystyka prądowo- napięciowa zacienionego modułu, szerokości geograficzne Obliczanie powierzchni systemu fotowoltaicznego Wybór rodzaju i mocy modułów fotowoltaicznych, inwertera, mikrofalowniki w instalacji, charakterystyki falowników, kryteria doboru, transformatorowe, beztransformatorowe, wyspowe, sieciowe, obliczanie mocy modułów) przewodów połączeniowych, rodzaje przewodów połączeniowych, straty w przewodach w zależności od mocy instalacji, wymagane grubości przewodów Instalacja odgromowa i ochronna wymagania względem instalacji odgromowej, poziomy ochrony przepięciowej, wyznaczanie strefy ochronnej instalacji odgromowej, rozmieszczenie zwodów,odstępy izolacyjne Synchronizacja systemu z siecią elektroenergetyczną, współpraca z siecią energetyczną (bez akumulatorów), praca wyspowa (autonomiczna), lecz z doładowywaniem akumulatorów przez sieć energetyczną, praca wyspowa (autonomiczna) bez sieci energetycznej z wykorzystaniem akumulatorów, praca z przełączaniem: sieć energetyczna wyspa Plan instalacji wykonanie schematu instalacji fotowoltaicznej, prawidłowe rozmieszczenie poszczególnych elementów instalacji Montaż modułów na przykładowych konstrukcjach wsporczych, mocowanie modułów fotowoltaicznych- strefy mocowania, miejsce, sposoby,kolejność montażumodułów, profile montażowe, stosowane narzędzia Analiza błędów montażowych, nieprawidłowo zamocowane haki uciskające dachówkę, brak zabezpieczenia przewodów, zbyt 2h

6 Komputerowe wspomaganie projektowania Zajęcia praktyczne Badania termowizyjne niskie posadowienie modułów, zacienienie modułów Uruchomienie systemów fotowoltaicznych, procedury uruchamiania i testów, komunikacja i wizualizacja systemów off grid, on grid, of/on grid- montaż i konfiguracja systemu off grid Ocena pracy systemu za pomocą interfejsów zainstalowanych w regulatorach ładowania ocena stanu naładowania akumulatora, pracy systemu w okresach tygodniowych, miesięcznych, rocznych, DataLogerautoarchiwizacja danych o pracy systemu (pamięć do jednego roku działania systemu) w przypadku wykrycia ewentualnych nieprawidłowości) Dokumentacja i testy po zainstalowaniu instalacji, przegląd stanu przewodów, uziemienia, testy wyłączników i zabezpieczeń, pomiar prądów zwarcia, dokumentacja powykonawcza Rodzaje typowych zakłóceń i awarii w systemach uszkodzenie izolacji w przewodach, zawieszanie interfejsu, system lokalizacji miejsca dozie mienia, uszkodzenia łańcucha ogniw Warunki odbioru i dokumentacja techniczna instalacji przegląd i test instalacji, warunki gwarancji, protokół zdawczo- odbiorczy, szkolenie z zakresu obsługi instalacji Jedynym ze sposobów na przybliżenie rzeczywistego stanu pracy instalacji solarnych jest wykonanie obliczeń symulacyjnych z wykorzystaniem aplikacji komputerowych. Podczas zajęć uczestnicy szkolenia zaprojektują system fotowoltaiczny i przeprowadzą symulację jego działania przy wykorzystaniu programów - PVSOL Expert, oraz SMA Sunny Design oraz zapoznają się z możliwościami wspomagania projektowania arkuszami kalkulacyjnymi. Badania termowizyjne pomiary termowizyjne rozkładu temperatury na powierzchni paneli fotowoltaicznych, kontrola poprawności montażu zacisków, łączeń elektrycznych 0,5h 2h

7 Montaż paneli PV wraz z konstrukcją wsporczą 10.Połączenie elektryczne, montaż falownika, uruchomienie instalacji Budowa paneli fotowoltaicznych Elementy składowe poszczególnych konstrukcji wraz z przygotowaniem konstrukcji dachowej Montaż systemu mocowania, montaż paneli fotowoltaicznych Narzędzia, wyposażenie montażowe Konserwacja systemów fotowoltaicznych Modernizacja systemów fotowoltaicznych W szkoleniu użyte zostaną 3 różne systemy montażowe, instalowane na konstrukcji imitującej poszycie dachowe (dla dachu skośnego pokrytego dachówką ceramiczną, dla dachu skośnego pokrytego blacho dachówką, dla dachu płaskiego). Prowadzenie okablowania kable, osprzęt, trasy okablowania, instalacja odgromowa Montaż falownika wraz z zabezpieczeniami zabezpieczenia przepięciowe, przeciążeniowe, rozłączniki, IP Uruchomienie instalacji procedury obowiązujące przy uruchomieniu instalacji Kontrola parametrów pracy zapis podstawowych parametrów pracy instalacji fotowoltaicznej, nadzór podstawowych parametrów pracy instalacji i porównanie ich z parametrami wzorcowymi,wizualizacja danych instalacji fotowoltaicznej, komunikacja między inwerterem oraz jednostką nadzoru Praktyczne przykłady możliwych zakłóceń i awarii w systemach fotowoltaicznych 4h 2h
