Wykład: ENERGETYKA SŁONECZNA - FOTOWOLTAIKA

Transkrypt

1 Technologia montażu systemów energetyki odnawialnej(b.21) Wykład: ENERGETYKA SŁONECZNA - FOTOWOLTAIKA Prowadzący: dr inż. Marcin Michalski kontakt: energetyka.michalski@gmail.com energetyka.michalski

2 Przepisy bezpieczeństwa 2

3 Najważniejsze zasady BHP: - w czasie prac na dachu należy przestrzegać zasad bezpieczeństwa, aby zapobiec wypadkom; - podczas pracy na dachu zawsze należy zabezpieczać się przed upadkiem; - montaż powinny wykonywać minimum dwie osoby; - w trakcie prac konieczna jest odzież ochronna; - po zakończeniu montażu należy sprawdzić, czy zestaw montażowy i moduły zostały stabilnie zamontowane, W przypadku, gdy moduły fotowoltaiczne i materiały montażowa są przez dłuższy czas narażone na działanie promieniowania słonecznego, istnieje ryzyko poparzenia się gorącymi elementami. 3

4 4 - każdy instalator powinien posiadać aktualne zaświadczenie stwierdzające ukończenie przeszkolenia w zakresie BHP; - przy pracy na wysokości powyżej 1,5 m, wymagane jest aktualne zaświadczenie dopuszczające instalatora do pracy na wysokości; - przy pracy z urządzeniami elektrycznymi każda osoba powinna posiadać aktualne uprawnienia elektryczne do 1 kv w zakresie montażu i eksploatacji urządzeń elektrycznych; - podczas prac na wysokości teren pod miejscem wykonywania prac musi być właściwie oznaczony i zabezpieczony.

5 5 Dokumentacja techniczna Zestaw instalacji fotowoltaicznej składa się z rożnych komponentów. Przed montażem któregokolwiek z nich, należy zapoznać się z odpowiednią instrukcją. Instrukcje montażu urządzenia lub osprzętu załączone są do danego urządzenia. Powinna to być: - instrukcja montażu modułów fotowoltaicznych; - instrukcja montażu uchwytów dachowych; - instrukcja montażu przewodów zasilających po stronie DC; - instrukcja montażu falownika; - trasa i sposób układania kabla między falownikiem i złączem ZK (ZN); - sposób uziemienia instalacji fotowoltaicznej.

6 6 Sprawdzenie stanu pokrycia dachu W trakcie prac na dachu, instalator powinien sprawdzić stan pokrycia dachowego oraz jego szczelność. Szczególnie dotyczy to dachu pokrytego blachą. Miejsce montażu należy sprawdzić, czy nic nie przecieka i czy nie ma w tych miejscach śladów rdzy. Po stwierdzeniu, że nastąpił przeciek w pokryciu dachowym, należy takie miejsce odrdzewić pomalować farbą antykorozyjną, a następnie uszczelnić silikonem dekarskim.

7 7 Ochrona przeciwporażeniowa We wszystkich urządzeniach elektrycznych montowanych i eksploatowanych, obowiązują przepisy, dotyczące ochrony przeciwporażeniowej w urządzeniach elektroenergetycznych o napięciach do 1 kv.

8 8 Ochrona przeciwpożarowa Osoby montujące i eksploatujące urządzenia elektryczne i fotowoltaiczne powinny znać i przestrzegać przepisy dotyczące ochrony przeciwpożarowej. Szczególną uwagę należy zwrócić na fakt związany z przyczyną powstawania pożarów w obiektach, w których zainstalowane są urządzenia elektryczne i moduły fotowoltaiczne. Obiekty te powinny być wyposażone w środki i sprzęt gaśniczy. Obsługa powinna m.in. umieć: - postępować w razie pożaru; - gasić urządzenia elektroenergetyczne i obiekty budowlane; - prawidłowo korzystać ze środków i sprzętu gaśniczego; - podejmować działania, które zapobiegną powstawaniu pożarów.

9 9 Odbiór instalacji Po zakończeniu prac budowlanych należy: dokonać pomiarów parametrów elektrycznych instalacji, wpisać je do protokołu i porównać wyniki z projektowanymi; sprawdzić sposób montażu; uruchomić instalację; sporządzić protokół odbioru wraz z dokumentacją wyników pomiarów; przeprowadzić instruktaż obsługi w obecności inwestora; przekazać instrukcję obsługi, pozostałe dokumenty inwestorowi; zapewnić serwis gwarancyjny i pogwarancyjny.

10 10 Dobór, montaż, regulacja systemów fotowoltaicznych

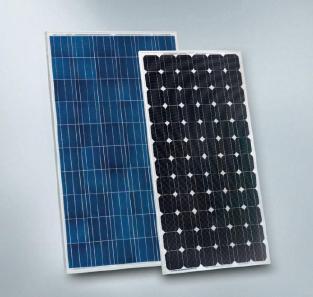

11 11 Dobór, montaż, regulacja systemów fotowoltaicznych Wielkość instalacji fotowoltaicznej Instalacje PV współpracujące z siecią energetyczną: powierzchnia ogniw fotowoltaicznych (wielkość instalacji) - nie trzeba dobierać, ilości wytwarzanej energii do indywidualnego zapotrzebowania na prąd (inaczej niż przy kolektorach termicznych) wielkość instalacji PV zależy głównie od budżetu inwestora i dostępnej powierzchni do zagospodarowania Zdj. Moduły fotowoltaiczne Vitovolt 200

12 12 Dobór, montaż, regulacja systemów fotowoltaicznych Wielkość instalacji fotowoltaicznej Instalacje PV współpracujące z siecią energetyczną, c.d.: instalację PV można w każdym momencie rozbudować o dodatkowe moduły dołożenie dodatkowych modułów PV nie wymaga ingerencji w już istniejącą instalację moduły PV są wrażliwe na zacienienie, ważny aspekt przy wyborze miejsca montażu moduły PV mają bardzo niski próg startowy, dostarczają prąd od samego świtu Zdj. Moduły fotowoltaiczne Vitovolt 200

13 13 Dobór, montaż, regulacja systemów fotowoltaicznych

14 14 Dobór, montaż, regulacja systemów fotowoltaicznych

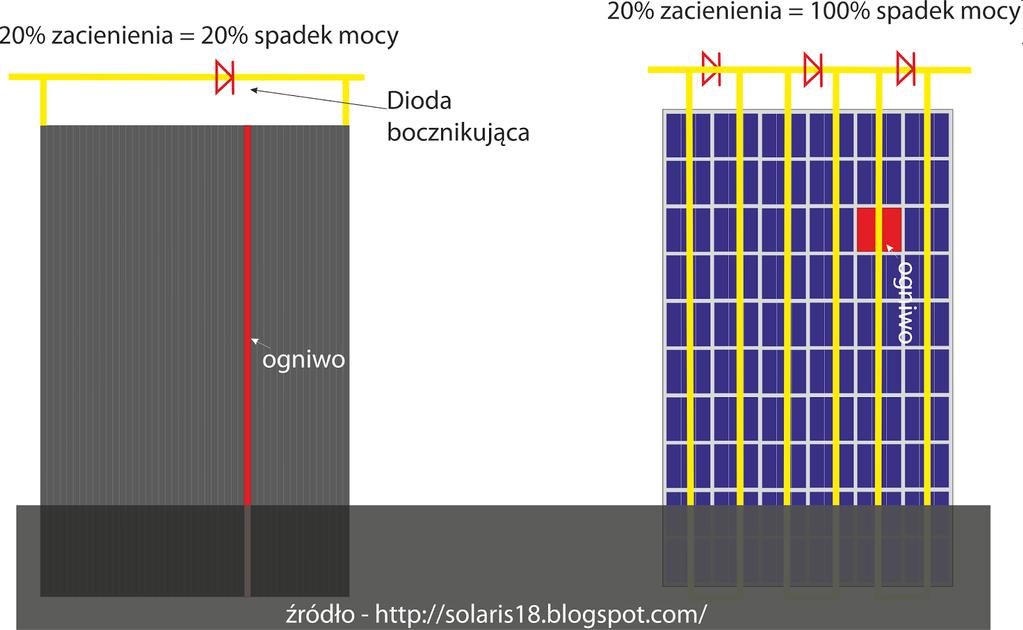

15 15 Dobór, montaż, regulacja systemów Zacienienie - efekt Hot-Spot fotowoltaicznych Po kilka ogniw modułu PV połączone są szeregowo jeśli nastąpi zacienienie jednego z ogniw, to zachowuje się ono jak rezystor (tzn. jak odbiornik prądu). Całe pole może wtedy dostarczać tylko tyle prądu, ile może go przepłynąć przez zacienione ogniwo. W wyniku tego, ogniwo nagrzewa się i może ulec uszkodzeniu (hot spot). Rozwiązanie problemu Hot-Spot diody bocznikowe. Przy zacienieniu jednego szeregu ogniw dioda bocznikowa zaczyna przewodzić i prąd płynie z ominięciem tych ogniw.

16 16 Dobór, montaż, regulacja systemów fotowoltaicznych

17 17 Dobór, montaż, regulacja systemów fotowoltaicznych

18 18

19 19 Dobór, montaż, regulacja systemów fotowoltaicznych Odstęp między ogniwami

20 20 Dobór, montaż, regulacja systemów fotowoltaicznych Odstęp między ogniwami

21 21 Dobór, montaż, regulacja systemów fotowoltaicznych Odstęp między ogniwami

22 22 Dobór, montaż, regulacja systemów fotowoltaicznych

23 23 Dobór, montaż, regulacja systemów fotowoltaicznych

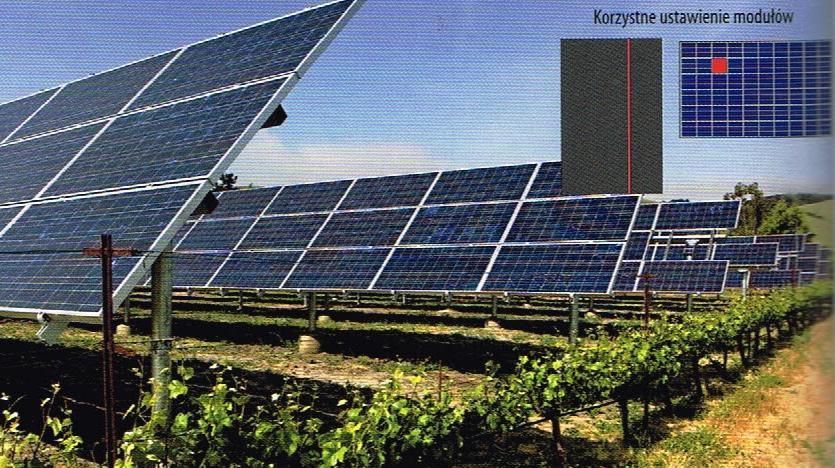

24 24 Dobór, montaż, regulacja systemów fotowoltaicznych

25 25

26 Układ klasyczny SolarEdge

27 SolarEdge

28 Błędy w instalacjach 28

29 Błędy w instalacjach 29

30 Błędy w instalacjach 30

31 Błędy w instalacjach 31

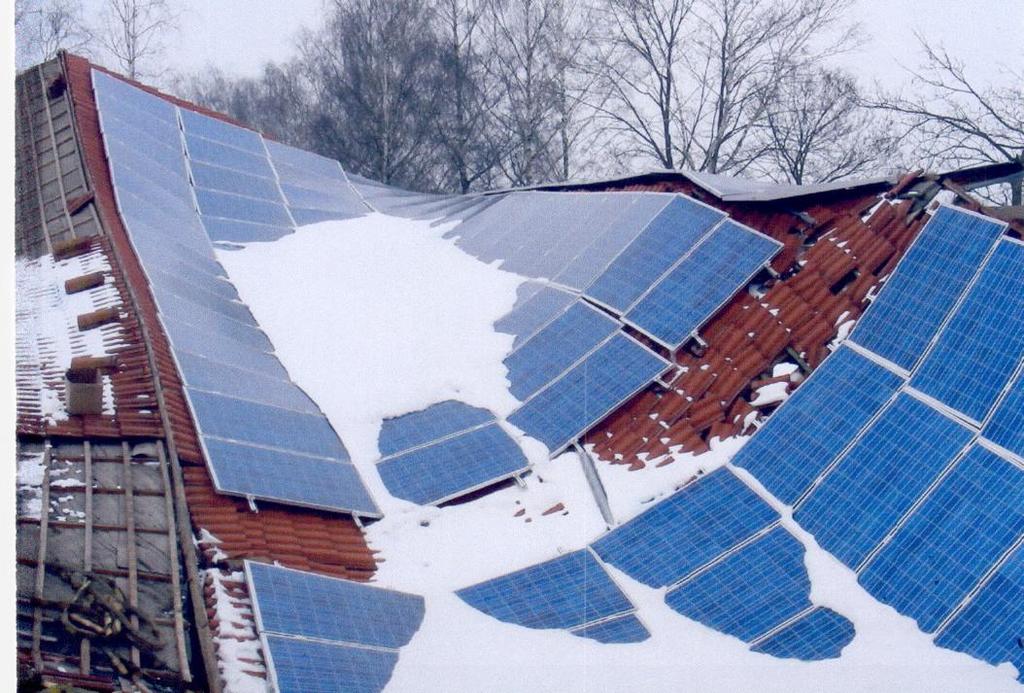

32 Błędy w instalacjach 32

33 Błędy w instalacjach 33

34 Błędy w instalacjach 34

35 Błędy w instalacjach Zacienienie spowodowane kurzem, ptasimi odchodami 35

36 36 Błędy w instalacjach EVA (Ethylene-vinyl acetate) - to cienka przeźroczysta warstwa okrywająca ogniwa w module fotowoltaicznym, której zadaniem jest szczelne odizolowanie połączonych ogniw. Zasadniczo powinna być przeźroczysta i niewidoczna dla oczu. Gdy ją zobaczymy oznacza to, że mamy poważne kłopoty gdyż moduły, które kupiliśmy są słabej, jakości i doszło do korozji warstwy EVA. W przypadku zastosowania słabej, jakości warstwy EVA lub nienależytego jej położenia i kapsułkowania oraz przy złej budowie modułu dochodzi do degradacji warstwy EVA.

37 Błędy w instalacjach 37

38 Błędy w instalacjach 38

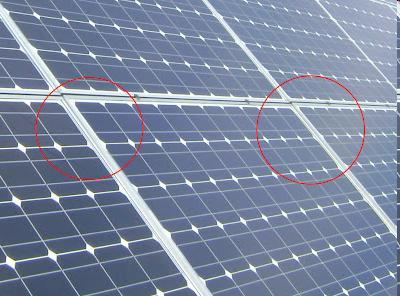

39 Błędy w instalacjach 39 39

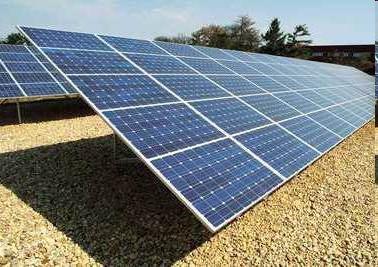

40 Błędy w instalacjach 40 40

41 Błędy w instalacjach 41 41

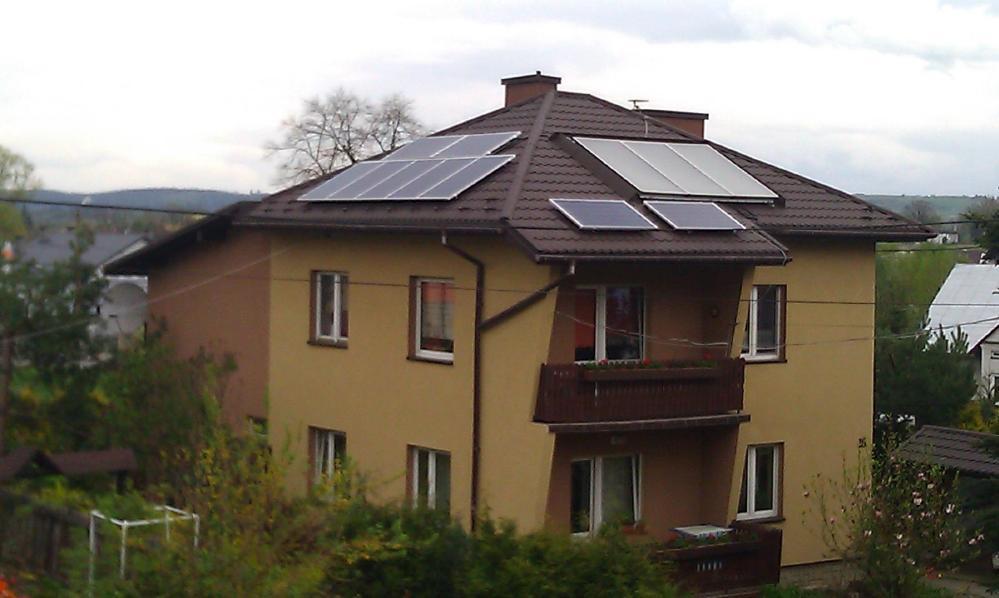

42 Błędy w instalacjach

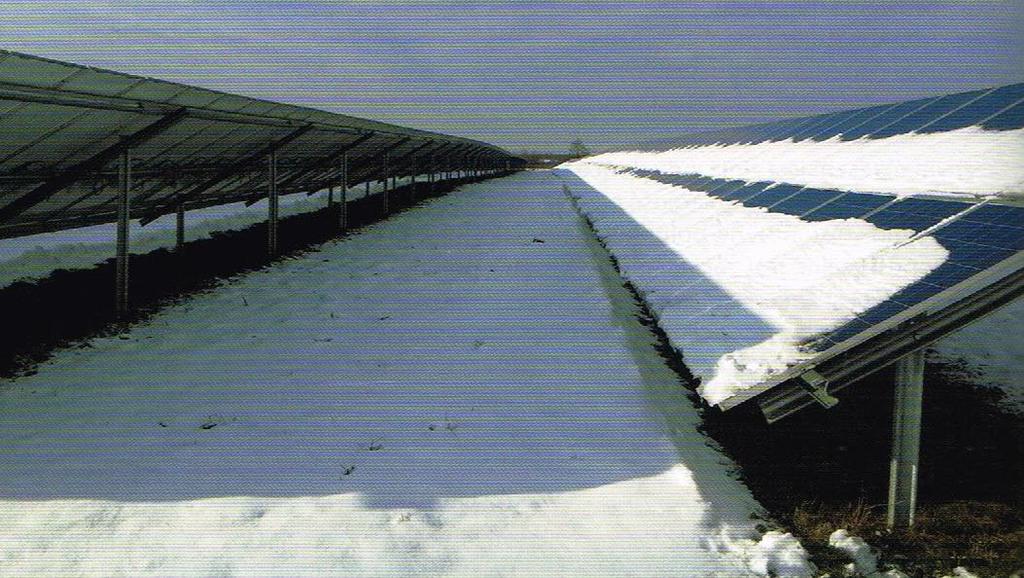

43 Błędy w instalacjach 43

44 Błędy w instalacjach Skutek długotrwałego

45 Błędy w instalacjach 45

46 46 DZIĘKUJĘ ZA UWAGĘ UWAGA WEBINARIUM OD 20:00 POMPY CIEPŁA: LINK:
