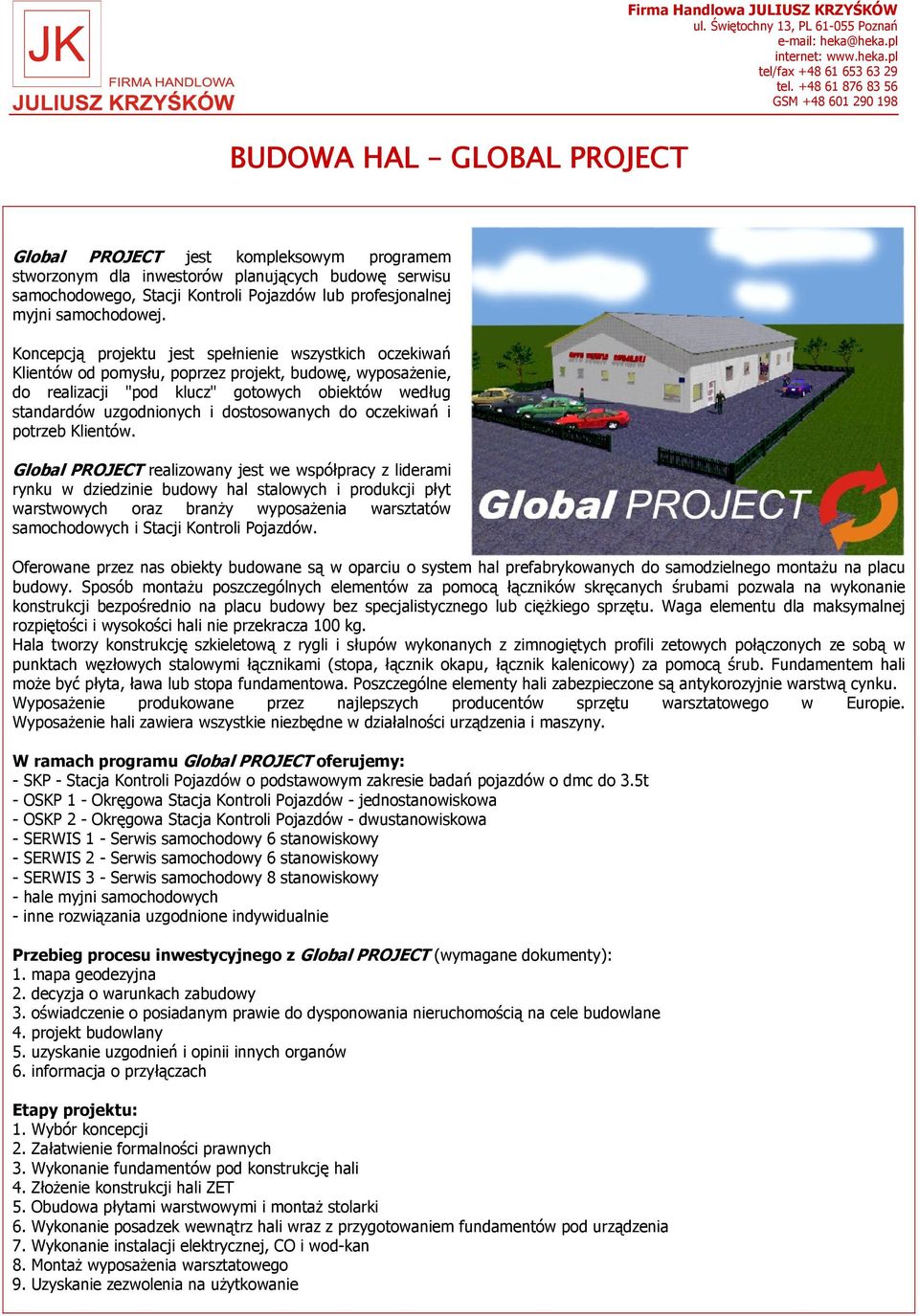

1 Firma Handlowa JULIUSZ KRZYŚKÓW ul. Świętochny 13, PL Poznań internet: tel/fax tel GSM BUDOWA HAL GLOBAL PROJECT Global PROJECT jest kompleksowym programem stworzonym dla inwestorów planujących budowę serwisu samochodowego, Stacji Kontroli Pojazdów lub profesjonalnej myjni samochodowej. Koncepcją projektu jest spełnienie wszystkich oczekiwań Klientów od pomysłu, poprzez projekt, budowę, wyposażenie, do realizacji "pod klucz" gotowych obiektów według standardów uzgodnionych i dostosowanych do oczekiwań i potrzeb Klientów. Global PROJECT realizowany jest we współpracy z liderami rynku w dziedzinie budowy hal stalowych i produkcji płyt warstwowych oraz branży wyposażenia warsztatów samochodowych i Stacji Kontroli Pojazdów. Oferowane przez nas obiekty budowane są w oparciu o system hal prefabrykowanych do samodzielnego montażu na placu budowy. Sposób montażu poszczególnych elementów za pomocą łączników skręcanych śrubami pozwala na wykonanie konstrukcji bezpośrednio na placu budowy bez specjalistycznego lub ciężkiego sprzętu. Waga elementu dla maksymalnej rozpiętości i wysokości hali nie przekracza 100 kg. Hala tworzy konstrukcję szkieletową z rygli i słupów wykonanych z zimnogiętych profili zetowych połączonych ze sobą w punktach węzłowych stalowymi łącznikami (stopa, łącznik okapu, łącznik kalenicowy) za pomocą śrub. Fundamentem hali może być płyta, ława lub stopa fundamentowa. Poszczególne elementy hali zabezpieczone są antykorozyjnie warstwą cynku. Wyposażenie produkowane przez najlepszych producentów sprzętu warsztatowego w Europie. Wyposażenie hali zawiera wszystkie niezbędne w działalności urządzenia i maszyny. W ramach programu Global PROJECT oferujemy: - SKP - Stacja Kontroli Pojazdów o podstawowym zakresie badań pojazdów o dmc do 3.5t - OSKP 1 - Okręgowa Stacja Kontroli Pojazdów - jednostanowiskowa - OSKP 2 - Okręgowa Stacja Kontroli Pojazdów - dwustanowiskowa - SERWIS 1 - Serwis samochodowy 6 stanowiskowy - SERWIS 2 - Serwis samochodowy 6 stanowiskowy - SERWIS 3 - Serwis samochodowy 8 stanowiskowy - hale myjni samochodowych - inne rozwiązania uzgodnione indywidualnie Przebieg procesu inwestycyjnego z Global PROJECT (wymagane dokumenty): 1. mapa geodezyjna 2. decyzja o warunkach zabudowy 3. oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane 4. projekt budowlany 5. uzyskanie uzgodnień i opinii innych organów 6. informacja o przyłączach Etapy projektu: 1. Wybór koncepcji 2. Załatwienie formalności prawnych 3. Wykonanie fundamentów pod konstrukcję hali 4. Złożenie konstrukcji hali ZET 5. Obudowa płytami warstwowymi i montaż stolarki 6. Wykonanie posadzek wewnątrz hali wraz z przygotowaniem fundamentów pod urządzenia 7. Wykonanie instalacji elektrycznej, CO i wod-kan 8. Montaż wyposażenia warsztatowego 9. Uzyskanie zezwolenia na użytkowanie

2 STACJA KONTROLI POJAZDÓW o dmc do 3.5 t o podstawowym zakresie badań - wymiary całkowite hali 8x9m - pow. stanowiska diagnostycznego 54.9m2 - pow. biurowa 6.3m2 - pow. zaplecza techniczno-sanitarnego 10.54m2 oparte na linii diagnostycznej z podnośnikiem nożycowym OKRĘGOWA STACJA KONTROLI POJAZDÓW z jednym stanowiskiem diagnostycznym - wymiary całkowite hali 10x22.5m - pow. stanowiska diagnostycznego 185m2 - pow. biurowa 18.7m2 - pow. zaplecza techniczno-sanitarnego 22,4m2 oparte na linii diagnostycznej z kanałem przeglądowym OKRĘGOWA STACJA KONTROLI POJAZDÓW z dwoma stanowiskami diagnostycznymi - wymiary całkowite hali 15x27m - pow. stanowiska diagnostycznego 846,5m2 - pow. biurowa 18.7m2 - pow. zaplecza techniczno-sanitarnego 22,4m2 oparte na linii diagnostycznej z kanałem przeglądowym WARSZTAT SAMOCHODOWY 6-stanowiskowy z podnośnikami dwukolumnowymi - wymiary całkowite hali 15x27m - pow. hali serwisowej 328,33m2 - pow. zaplecza techniczno-sanitarnego 43,84m2-5 stanowisk z podnośnikami dwukolumnowymi - 1 stanowisko z podnośnikiem czterokolumnowym, diagnostycznym

3 WARSZTAT SAMOCHODOWY 6-stanowiskowy z podnośnikami podpodłogowymi - wymiary całkowite hali 12x22.5m - pow. hali serwisowej 208,68m2 - pow. zaplecza techniczno-sanitarnego 31,62m2-5 stanowisk z podnośnikami podpodłogowymi, dwusłupowymi - 1 stanowisko z podnośnikiem nożycowym, diagnostycznym WARSZTAT SAMOCHODOWY 8-stanowiskowy z podnośnikami podpodłogowymi - wymiary całkowite hali 15x22.5m - pow. hali serwisowej 262,05m2 - pow. zaplecza techniczno-sanitarnego 43,84m2-7 stanowisk z podnośnikami podpodłogowymi, dwusłupowymi - 1 stanowisko z podnośnikiem nożycowym, diagnostycznym

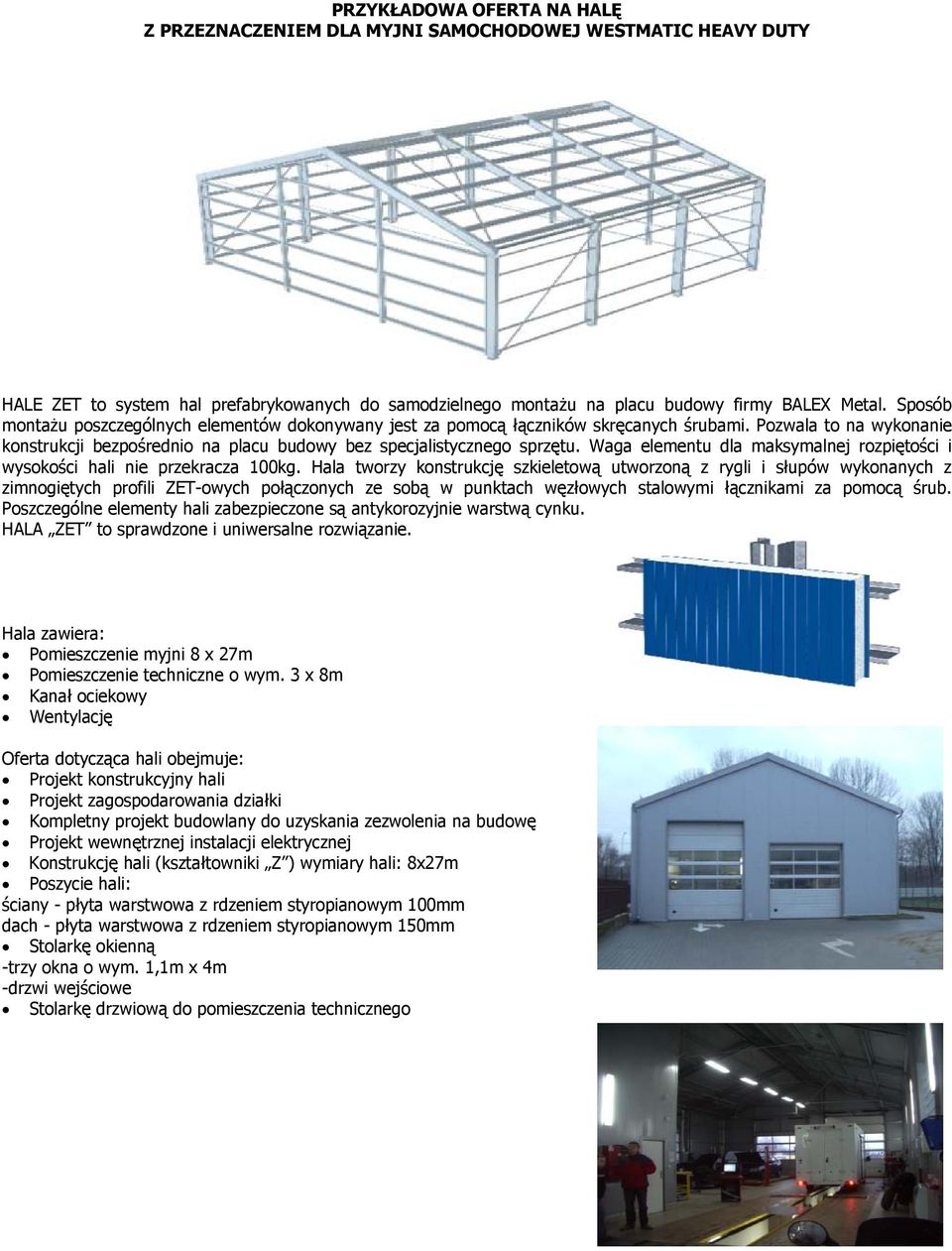

4 PRZYKŁADOWA OFERTA NA HALĘ Z PRZEZNACZENIEM DLA MYJNI SAMOCHODOWEJ WESTMATIC HEAVY DUTY HALE ZET to system hal prefabrykowanych do samodzielnego montażu na placu budowy firmy BALEX Metal. Sposób montażu poszczególnych elementów dokonywany jest za pomocą łączników skręcanych śrubami. Pozwala to na wykonanie konstrukcji bezpośrednio na placu budowy bez specjalistycznego sprzętu. Waga elementu dla maksymalnej rozpiętości i wysokości hali nie przekracza 100kg. Hala tworzy konstrukcję szkieletową utworzoną z rygli i słupów wykonanych z zimnogiętych profili ZET-owych połączonych ze sobą w punktach węzłowych stalowymi łącznikami za pomocą śrub. Poszczególne elementy hali zabezpieczone są antykorozyjnie warstwą cynku. HALA ZET to sprawdzone i uniwersalne rozwiązanie. Hala zawiera: Pomieszczenie myjni 8 x 27m Pomieszczenie techniczne o wym. 3 x 8m Kanał ociekowy Wentylację Oferta dotycząca hali obejmuje: Projekt konstrukcyjny hali Projekt zagospodarowania działki Kompletny projekt budowlany do uzyskania zezwolenia na budowę Projekt wewnętrznej instalacji elektrycznej Konstrukcję hali (kształtowniki Z ) wymiary hali: 8x27m Poszycie hali: ściany - płyta warstwowa z rdzeniem styropianowym 100mm dach - płyta warstwowa z rdzeniem styropianowym 150mm Stolarkę okienną -trzy okna o wym. 1,1m x 4m -drzwi wejściowe Stolarkę drzwiową do pomieszczenia technicznego

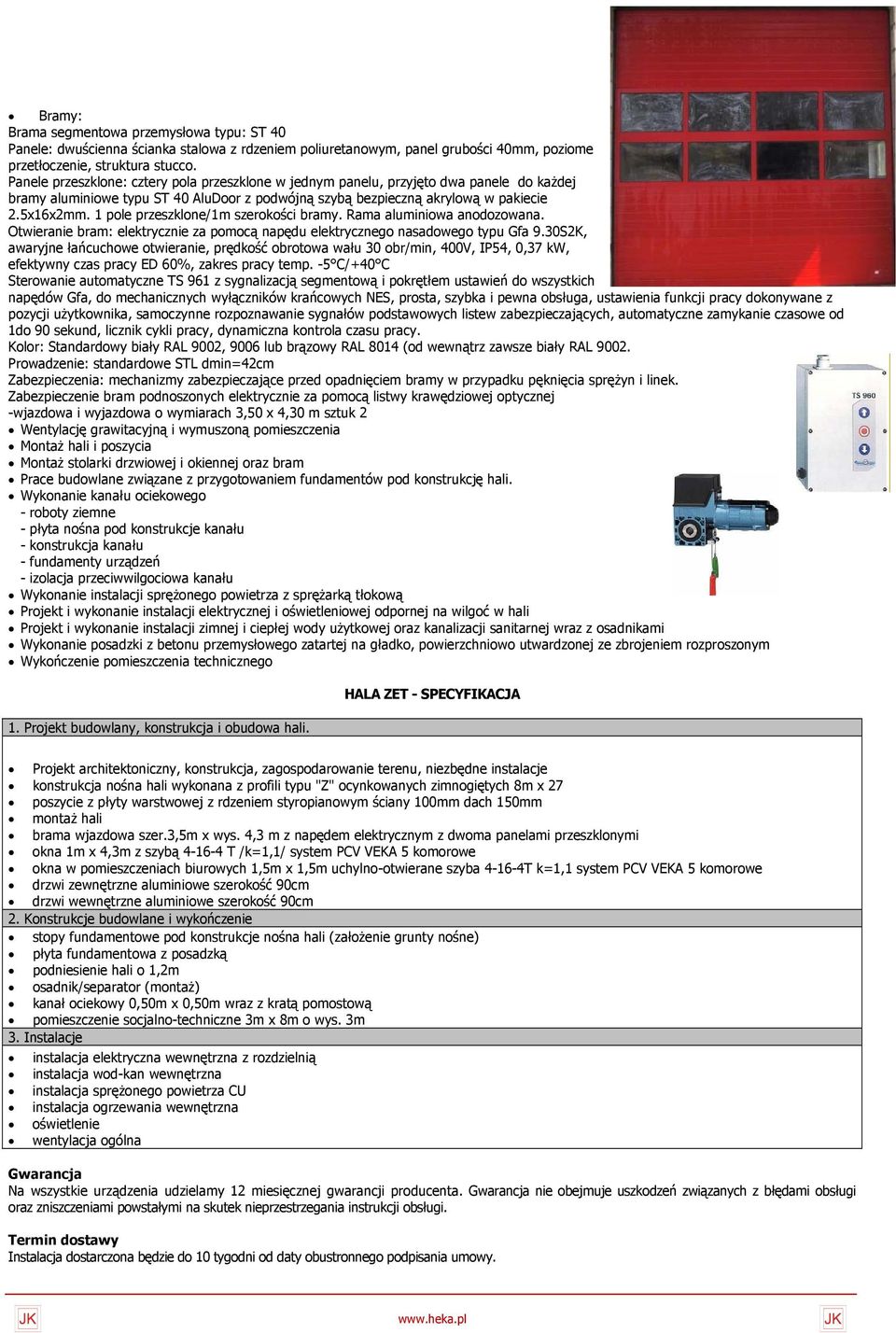

5 Bramy: Brama segmentowa przemysłowa typu: ST 40 Panele: dwuścienna ścianka stalowa z rdzeniem poliuretanowym, panel grubości 40mm, poziome przetłoczenie, struktura stucco. Panele przeszklone: cztery pola przeszklone w jednym panelu, przyjęto dwa panele do każdej bramy aluminiowe typu ST 40 AluDoor z podwójną szybą bezpieczną akrylową w pakiecie 2.5x16x2mm. 1 pole przeszklone/1m szerokości bramy. Rama aluminiowa anodozowana. Otwieranie bram: elektrycznie za pomocą napędu elektrycznego nasadowego typu Gfa 9.30S2K, awaryjne łańcuchowe otwieranie, prędkość obrotowa wału 30 obr/min, 400V, IP54, 0,37 kw, efektywny czas pracy ED 60%, zakres pracy temp. -5 C/+40 C Sterowanie automatyczne TS 961 z sygnalizacją segmentową i pokrętłem ustawień do wszystkich napędów Gfa, do mechanicznych wyłączników krańcowych NES, prosta, szybka i pewna obsługa, ustawienia funkcji pracy dokonywane z pozycji użytkownika, samoczynne rozpoznawanie sygnałów podstawowych listew zabezpieczających, automatyczne zamykanie czasowe od 1do 90 sekund, licznik cykli pracy, dynamiczna kontrola czasu pracy. Kolor: Standardowy biały RAL 9002, 9006 lub brązowy RAL 8014 (od wewnątrz zawsze biały RAL Prowadzenie: standardowe STL dmin=42cm Zabezpieczenia: mechanizmy zabezpieczające przed opadnięciem bramy w przypadku pęknięcia sprężyn i linek. Zabezpieczenie bram podnoszonych elektrycznie za pomocą listwy krawędziowej optycznej -wjazdowa i wyjazdowa o wymiarach 3,50 x 4,30 m sztuk 2 Wentylację grawitacyjną i wymuszoną pomieszczenia Montaż hali i poszycia Montaż stolarki drzwiowej i okiennej oraz bram Prace budowlane związane z przygotowaniem fundamentów pod konstrukcję hali. Wykonanie kanału ociekowego - roboty ziemne - płyta nośna pod konstrukcje kanału - konstrukcja kanału - fundamenty urządzeń - izolacja przeciwwilgociowa kanału Wykonanie instalacji sprężonego powietrza z sprężarką tłokową Projekt i wykonanie instalacji elektrycznej i oświetleniowej odpornej na wilgoć w hali Projekt i wykonanie instalacji zimnej i ciepłej wody użytkowej oraz kanalizacji sanitarnej wraz z osadnikami Wykonanie posadzki z betonu przemysłowego zatartej na gładko, powierzchniowo utwardzonej ze zbrojeniem rozproszonym Wykończenie pomieszczenia technicznego 1. Projekt budowlany, konstrukcja i obudowa hali. HALA ZET - SPECYFIKACJA Projekt architektoniczny, konstrukcja, zagospodarowanie terenu, niezbędne instalacje konstrukcja nośna hali wykonana z profili typu "Z" ocynkowanych zimnogiętych 8m x 27 poszycie z płyty warstwowej z rdzeniem styropianowym ściany 100mm dach 150mm montaż hali brama wjazdowa szer.3,5m x wys. 4,3 m z napędem elektrycznym z dwoma panelami przeszklonymi okna 1m x 4,3m z szybą T /k=1,1/ system PCV VEKA 5 komorowe okna w pomieszczeniach biurowych 1,5m x 1,5m uchylno-otwierane szyba T k=1,1 system PCV VEKA 5 komorowe drzwi zewnętrzne aluminiowe szerokość 90cm drzwi wewnętrzne aluminiowe szerokość 90cm 2. Konstrukcje budowlane i wykończenie stopy fundamentowe pod konstrukcje nośna hali (założenie grunty nośne) płyta fundamentowa z posadzką podniesienie hali o 1,2m osadnik/separator (montaż) kanał ociekowy 0,50m x 0,50m wraz z kratą pomostową pomieszczenie socjalno-techniczne 3m x 8m o wys. 3m 3. Instalacje instalacja elektryczna wewnętrzna z rozdzielnią instalacja wod-kan wewnętrzna instalacja sprężonego powietrza CU instalacja ogrzewania wewnętrzna oświetlenie wentylacja ogólna Gwarancja Na wszystkie urządzenia udzielamy 12 miesięcznej gwarancji producenta. Gwarancja nie obejmuje uszkodzeń związanych z błędami obsługi oraz zniszczeniami powstałymi na skutek nieprzestrzegania instrukcji obsługi. Termin dostawy Instalacja dostarczona będzie do 10 tygodni od daty obustronnego podpisania umowy.
