igate Szerokość w świetle do 9 metrów Innowacyjny design Zintegrowana sygnalizacja i oświetlenie LED Bram przesuwne samonośne

Transkrypt

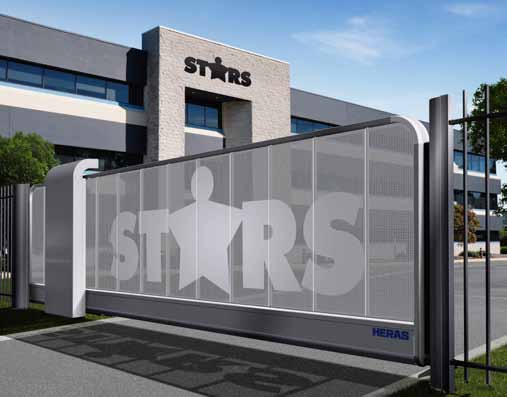

1 Bram przesuwne samonośne Szerokość w świetle do 9 metrów Innowacyjny design Zintegrowana sygnalizacja i oświetlenie LED igate łączy bezpieczeństwo z pięknem. Stwórz własną bramę umieszczając Twój wzór na panelach. igate Brama igate wyznacza nowy standard w obszarze designu, funkcjonalności i bezpieczeństwa. Eleganckie zaokrąglenia bramy i kolumny wraz z panelami z perforowanym według Państwa życzenia wzorem dają jednoznaczny przekaz. Brama igate udowadnia, że piękno może być także funkcjonalne. Konstrukcja bramy oraz zastosowanie wysokiej jakości aluminium stanowią gwarancję solidności i trwałości. Konstrukcja samonośna zapewnia światło wjazdu od 3 do 9 metrów, a jej wysokość może wynosić od 1,5 do 2,5 metra. Brama igate dostępna jest ze skrzydłem przesuwanym w lewo lub w prawo. Firma Heras wykona bramy igate na wymiar i dostarczy je do Państwa w postaci wstępnie złożonej.

2 Fraaie Innowacyjny vormgeving. design Zicht op Perforowane uw toegang! wypełnienie Overzicht op uw Sygnalizacja Harddiskrecorder LED voor Konfigurator igate terrein. juiste verwerking. Szerokość w świetle (w cm) Wymiary wysokości (w cm) Wersje Brama igate jest dostępna w 2 wersjach. Wersję igate Premium można rozszerzyć o opcje Wygoda i Personalizacja. Premium Excellent Sterowanie silnikiem 0,25 m/s 0,25 m/s Sterowanie Czuwakowe Pulsacyjne i/lub sterowanie 1 przyciskiem Obsługa Przełącznik kluczykowy Przełącznik kluczykowy i 1 x pilot (nadajnik ręczny+ odbiornik) LED Światło białe z przodu Kolory RGB od przodu (wybór 1500 ustawień kolorów lub różnych wzorów kolorystycznych) / światło białe z tyłu Design Wybór 5 standardowych wyglądów Personalizowany Światło błyskowe Nie Tak Sygnalizacja pozycji bramy Tak Tak Wykonanie standardowe Brama przesuwna samonośna Szerokość w świetle do 9 metrów Konstrukcja z aluminium i perforowanych paneli aluminiowych Dostarczana w postaci wstępnie złożonej Dostępna we wszystkich kolorach RAL Zintegrowana sygnalizacja i oświetlenie LED Dostępna w wykonaniu według indywidualnego projektu (wersja Excellent) Unikalny napęd (HMD230) Bramę igate Premium można rozszerzyć o pakiety dodatkowych opcji Opcje Wygoda: Wyposażenie bramy igate w sterowanie pulsacyjne wraz z zabezpieczeniem osób i pojazdów Personalizacja: Wyposażenie bramy igate w spersonalizowane wypełnienie i oświetlenie RGB Pozostałe opcje igate to m.in.: dodatkowe nadajniki ręczne, fundament, szybki silnik (0,5 m/s), zegar roczny, automatyczne odczepianie, sterowanie oświetlenia bramy przy powrocie i wyjeździe z domu, częściowo otwarta pozycja, odbiornik GSM Heras B.V. Heras International Hekdam 1 NL-5688 JE Oirschot P.O. Box 30 NL-5688 ZG Oirschot T +31 (0) F +31 (0) E info@heras.pl Oferta może podlegać zmianom technicznym. Heras

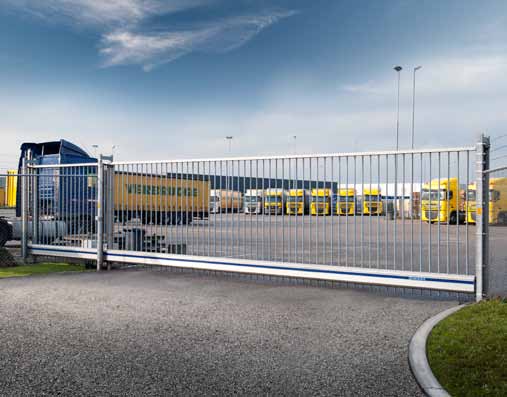

3 Bramy przesuwne samonośe Długa żywotność Brama samonośna o szerokości wjazdu do 24 m Innowacyjna konstrukcja Stylowa brama dla ekstremalnie szerokiego wjazdu Orion Duże ciężarówki, transport specjalny ładunków ponadwymiarowych a nawet samoloty przejadą bez problemu przez bramę Orion, która w wersji podwójnej zapewnia wjazd do szerokości nawet 24 m. Dzięki innowacyjnej konstrukcji ona jest nadzwyczaj mocna i stabilna, a jednocześnie zaskakująco lekka. Równiez brakiem wyróznia się ukośnych wsporników, które mogłyby ułatwiać wspinanie. Ta stylowa brama przesuwa się płynnie i bezszelestnie na kołach z tworzywa sztucznego, chronionych przez osłony. Jako opcja brama Orion dostarczana jest ze specjalnym napędem elektrycznym, który przesuwa ją płynnie zwiększając lub zmniejszając prędkość ruchu. Zredukowane w ten sposób do minimum obciążenie mechaniczne wydłuża trwałość bramy, zmniejsza ryzyko awarii i konieczność konserwacji.

4 Fundament Szyna prowadząca Zamek Portal najazdowy Specyfikacja techniczna Typ Wysokość bramy Szerokość w świetle Zapotrzebowanie miejsca Brama pojedyncza Orion 100/ Orion 100/ Orion 110/ Orion 110/ Orion 120/ Orion 120/ Brama podwójna Orion / Orion / Orion / Orion / Orion / Orion / Orion / Orion / Orion / Orion / Orion / Orion / Wymiary w mm Kolorystyka Wersja ocynkowana lub malowana proszkowo. Standardowe pokrycie powłoką w kolorach RAL 6005 (zielony mech), RAL 6009 (zielony jodłowy), RAL 6014 (oliwkowy żółty kolor Heras ), RAL 7016 (szary antracytowy), RAL 7030 (szary kamienny), RAL 9005 (czarny) i RAL 9010 (biały alpejski). Kolory RAL 9006 i RAL 9007 są dostępne w kilku wariantach, dlatego przy zamówieniu (za dopłatą) należy koniecznie podać dodatkowy kod wariantu koloru. Pozostałe kolory RAL na życzenie. Powłoki Przed malowaniem części ocynkowane i aluminiowe zostają najpierw dokładnie przygotowane. Następnie nanosi się na nie metodą elektrostatyczną lakier proszkowy. Tak pokryte elementy wygrzewa się w piecu w temperaturze 210 C, w Wykonanie standardowe wyniku Zabezpieczenie czego uzyskuje przed nagłym się trwałą zamknięciem powłokę i lub ochronną prowadnícy o grubości słupka (w średnio wersji obsługiwanej 80 μm i twardości ręcznie) 80 w skali Buchholza. Napęd ręczny lub elektryczny Możliwość połączenia z każdym rodzajem ogrodzenia Dwie złączone, sprężone strunami belki dolne Belka dolna jest wykonana ze stali cynkowanej ogniowo i pokrytej trwałą powłoką PCW Koła toczne z tworzywa sztucznego zamontowane są na dwóch specjalnych słupkach prowadzących skrzydło bramy Koła chronione są osłoną Szczebelki są przeprowadzone przez belkę i mocowane drutem Dostępne w wersjach Heracles, Atlas i Pegasus Wysokość bramy i mm Szerokość w świetle mm Heras B.V. Heras International Hekdam 1 NL-5688 JE Oirschot P.O. Box 30 NL-5688 ZG Oirschot T E info@heras.pl Oferta może podlegać zmianom technicznym. Heras

5 Bramy przesuwne Szerokość wjazdu do ok. 26 m Minimalne zapotrzebowanie miejsca Brama przesuwna SHB zapewnia dostęp w bardzo szerokim zakresie wymiarów, zarówno szerokości, jak i wysokości SHB Brama przesuwna SHB zapewnia dostęp w bardzo szerokim zakresie wymiarów, zarówno szerokości jak i na wysokości. W wersji podwójnej brama może mieć szerokość nawet 26 metrów. Szyna prowodząca umieszczona w belce fundamentowej zapewnia nedzwyczàjnie gładkg prace Brama zabezpieczona jest przed niepożądanym przesuwem. Zastosowany system prowadzenia cechuje trwałość dzięki użyciu mechanizmu rolkowego. Bramę przesuwną SHB można połączyć z systemem ogrodzeniowym Heracles.

6 C A B Specyfikacja techniczna Typ bramy mm Liczba elementów mm mm Szerokość w świetle SHB SHB SHB SHB SHB SHB SHB SHB SHB SHB SHB Wymiary w mm Wszystkie typy bram są dostępne w wysokościach: 1 500, 1 800, i mm Zapotrzebowanie miejsca Kolorystyka Wersja ocynkowana lub malowana proszkowo. Standardowe pokrycie powłoką w kolorach RAL 6005 (zielony mech), RAL 6009 (zielony jodłowy), RAL 6014 (oliwkowy żółty kolor Heras ), RAL 7016 (szary antracytowy), RAL 7030 (szary kamienny), RAL 9005 (czarny) i RAL 9010 (biały alpejski). Kolory RAL 9006 i RAL 9007 są dostępne w kilku wariantach, dlatego przy zamówieniu (za dopłatą) należy koniecznie podać dodatkowy kod wariantu koloru. Pozostałe kolory RAL na życzenie. Powłoki Przed malowaniem części ocynkowane i aluminiowe zostają najpierw dokładnie przygotowane. Następnie nanosi się na nie metodą elektrostatyczną lakier proszkowy. Tak pokryte elementy wygrzewa się w piecu w temperaturze 210 C, w wyniku czego uzyskuje się trwałą powłokę ochronną o grubości średnio 80 μm i twardości 80 w skali Buchholza. Wykonanie standardowe Opcje Brama SHB jest wyposażona w zabezpieczenie przed nagłym zamknyciem Sysem bezpieczeństwa uniemożliwia wypadnijcie molki z szynu prowadzącej Uniwersalne połączenie z każdym typem ogrodzenia Wszystkie wersje są przystosowane do zastosowania napędu elektrycznego Dostępna w wersji Heracles Brama może być wyposażona w 1 lub 2 rzędy obrotowych smoczych ogonów z segmentami aluminiowymi Dostępna w wersji Atlas i Olympus Heras B.V. Heras International Hekdam 1 NL-5688 JE Oirschot P.O. Box 30 NL-5688 ZG Oirschot T E info@heras.pl Oferta może podlegać zmianom technicznym. Heras

7 Bramy przesuwne samonośne Niezawodna i łatwa w obsłudze konstrukcja Zalety konstrukcji modułowej Optymalne zabezpieczenie przed intruzami i sabotażem Delta w wersji Heracles Nagrodzone połączenie doskonałego designu z funkcjonalnością i niezawodnością. Delta W bramie firmy Heras doskonały design przemysłowy łączy się z niezawodnością i funkcjonalnością. Ta wspornikowa brama zdobyła przyznawaną przez isn nagrodę Goed Industrieel Ontwerp (Dobry Projekt Przemysłowy) za swój design i funkcjonalność. Trudno będzie Państwu znaleźć produkt lepszy bramę, która może zmienić wjazd na Państwa posesję w stylową, będącą synonimem bezpieczeństwa wizytówkę Państwa firmy. Firma Heras dostarcza bramę Delta w trzech różnych wersjach. Jeśli chodzi o design, to są one nierozerwalnie związane z systemami ogrodzeń Heracles, Atlas i Pegasus. Wyposażenie podstawowe tych trzech modeli zawiera aluminiową belkę dolną i stalowe, ocynkowane pręty. Ponadto w standardzie istnieje możliwość wykończenia bramy powłoką ląkierniczą.

8 Belkowa konstrukcja naprężająca belka: aluminium profilowane 205 x 285 mm mocowanie drutem ze stali sprężynowej 2 x Ø 8 mm konstrukcja naprężająca stalowa, ocynkowana NEN-EN-ISO 1461 Wykończenie belki aluminiowa pokrywa plastikowe osłony Zawieszenie na podwójnych ślizgach fundamenty ze stali prefabrykowanej, ocynkowanej NEN-EN-ISO 1461 aluminiowa płyta zawieszająca Prowadzenie podwójne nylonowe koła wspomagające Ø 90 i Ø 70 mm odporne na kurz łożyska aluminiowa osłona wokół kół wspomagających aluminiowe wózki nośne, regulowane bezstopniowo na wysokość słupek koła 80 x 60 mm Zabezpieczenie przed zamykaniem stalowa płytka blokująca zamknięcie ze stali nierdzewnej Konstrukcja zamykająca zatrzask, ocynkowany NEN-EN ISO 1461 hak zamykający Prefabrykowane gniazdo najazdu w standardzie od Delta 70/... słupki 80 x 60 mm, ocynkowane NEN-EN-ISO 1461 płyta zawieszająca, ocynkowana NEN-EN ISO 1461

9 Zawieszenie Pokrywa Zalety Lekka i dzięki temu prosta w obsłudze Belkowa konstrukcja naprężająca sprawia, że brama jest solidna i stabilna Wszystkie krytyczne połączenia śrub i nakrętek zostały w całości usunięte Łatwa wymiana części dzięki modułowej konstrukcji Zamek ze stalowym zatrzaskiem Gama kolorów Wersja ocynkowana lub malowana proszkowo. Standardowe pokrycie powłoką w kolorach RAL 6005 (zielony mech), RAL 6009 (zielony jodłowy), RAL 6014 (oliwkowy żółty kolor Heras ), RAL 7016 (szary antracytowy), RAL 7030 (szary kamienny), RAL 9005 (czarny) i RAL 9010 (biały alpejski). Pozostałe kolory w opcji Kolory RAL 9006 i RAL 9007 są dostępne w większej liczbie i dlatego są dostępne za dopłatą wyłącznie, jeśli podany zostanie uzupełniający kod koloru precyzujący wariant koloru. Powłoka Części ocynkowane i aluminiowe zostaną wstępnie obrobione przed nałożeniem powłoki, po czym nastąpi elektrostatyczne nałożenie powłoki proszkowej. Następnie elementy pokrywane powłoką umieszcza się w piecu (210 C) a po ich wyjęciu powstaje trwała powłoka o grubości średnio 80 μm i twardością 80 buchholzów. Specyfikacja techniczna Skrzydło pojedyncze H D U A B Delta H A B C D L1 L2 U Obsługa ręczna 30/ / / / / / / / / / / / / / / / / / / / Bramy typu Delta mogą również mieć wysokość 1800 mm. Skrzydło podwójne H C U F C E B Delta H A B C D L1 L2 U Obsługa ręczna Przystosowanie do napędu elektrycznego Przystosowanie do napędu elektrycznego 3030/ / / / / / / / / / / / / / / / / / / /

10 Optymalne bezpieczeństwo z bramą Delta Delta w wersji Atlas Delta w wersji Pegasus Wyposażenie standardowe Bramy Delta są dostępne w wersjach: Heracles, Atlas i Pegasus Prześwit między prętami 135 mm lub 150 mm Zabezpieczenie przed zamykaniem i w ypadnięciem z prowadnicy słupka Brama przesuwna od 7 m dostarczana ze wspornikiem tylnym Brama przesuwna dostarczana z podwójnymí słupkami montażowymí W wersji pojedynczej i podwójnej, przy czym wersja podwójna jest wyposażona we wspornik środkowy Wszystkie wersje są przystosowane do zastosowania napędu elektrycznego Opcje Brama może być wyposażona w 1 lub 2 rzędy obrotowych smoczych ogonów z segmentami aluminiowymi. Brama może mieć paski w różnych kolorach Podwójna belka góra (Olympus) Heras B.V. Heras International Hekdam 1 NL-5658 JE Oirschot P.O. Box 30 NL-5688 ZG Oirschot T E info@heras.pl Oferta może podlegać zmianom technicznym. Heras

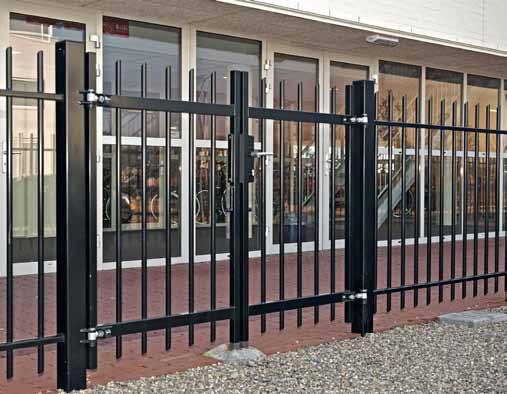

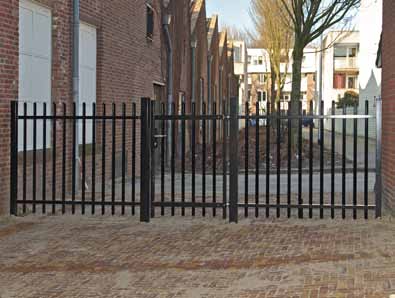

11 Swing gate The swing gate for safe access Securely enclosing your property Available as a single or double configuration Atlas Are you looking to provide a secure access point in a fence? Then go for the Heras Euro gate: an excellent product! Euro gate Heras is often asked if a swing gate in a fence is the weakest link in a perimeter or building protection system. The answer is no, especially where a locked Heras Euro gate is concerned. Because, down to its very last detail, the Euro gate is a part of your fence that keeps trouble outside. The Euro gate is available in several models, i.e.: Heracles, Atlas, Athos, Pegasus and Pallas. It goes without saying that these models match the fence lines in question. All models of gate can be supplied with single or double gate leaves.

12 Hinge set Safety nut Wall hinge set Wall slam set Closure of single-leaf swing gate Closure of double-leaf swing gate Drop bolt Gate post Electromechanical or hydraulic swing gate closer Electromechanical or hydraulic swing gate closer Electric gate opener Emergency lock on single-leaf swing gate Continuously adjustable Maximum rotation approx. 180 Euro profile cylinder lock Aluminium lock case Steel protective catch plates On a single-leaf swing gate of < 1.5 m wide and > 2.0 m high Overhead connection Unique guarded safety nut Euro profile cylinder lock Aluminium lock case Steel protective catch plates Drop bolt locked by the night latch O n a single-leaf swing gate of < 1.5 m wide and < 1.8 m high Attachment by means of stainless steel coach screws and plugs Ø26 mm tube hidden in the box profile Concrete stop pad Locks the gate in closed and open positions Steel gate opener cabinet Gate opener 12V or 24V Aluminium wall slam plate Steel and protective catch plates 100 x 100 or 140 x 140 mm box section On a 250 x 250 mm base plate or extended Aluminium guard plate Door knob

13 Stop pad Hinge set Lock set Safety nut Emergency lock Strong qualities Internal drop bolt with lock. Can be opened approx Euro profile cylinders suited for installing a euro profile cylinder. Steel catch plates that engage with each other. The hinges are continuously adjustable. Unique screened safety nut Colour schemes Galvanised or coated. Standard coating, available as RAL 6005 (moss green), RAL 6009 (fir green), RAL 6014 (Heras green), RAL 7016 (anthracite grey), RAL 7030 (stone grey), RAL 9005 (black) and RAL 9010 (pure white). Other RAL colours are available upon request. As the RAL 9006 and RAL 9007 colours come in several variants they are only available - at a surcharge - if the additional variant colour code is stated. Technical specifications Type Gate height Clear width when 180 open Models Atlas Athos Heracles (Pallas)* Single-leaf Euro gate * * * * * * * * * * Double-leaf Euro gate * * * * * * * * * * Models Pegasus Dimensions in mm. Configurations A (Atlas), ATH (Athos), H (Heracles), PAL (Pallas), P (Pegasus) * Pallas available up to 2500 mm width Coating Galvanised and aluminium parts are pre-treated before coating. Electrostatic powder-coating is then applied, after which the coated materials are cured in an oven (210 ºC) to create a durable coating with an average thickness of 80 μm and a hardness of 80 buchholz. Standard configuration Euro profile cylinder lock From 1.5 m high with serrated strip or bevelled bars Double-leaf gate with a central lock Open position lock on single- and doubleleaf gates with gate widths of 1.5 m or more Black plastic gate post cover Gateposts, extended or on a base plate Heracles, Athos & Atlas: the centre-tocentre distance of the bars is 150 mm Pegasus: the centre-to-centre distance of the bars is 140 mm Options Euro profile cylinder Single-leaf gate up to 1.5 m wide with electromechanical or hydraulic swing gate closer Single-leaf gate up to 1.5 m wide with electric gate opener Wall hinges Wall slam set Emergency lock

14 The Heras Euro gate solution for all grounds. Athos Heracles Pallas Pegasus Heras B.V. Heras International Hekdam 1 NL-5688 JE Oirschot P.O. Box 30 NL-5688 ZG Oirschot T +31 (0) F +31 (0) E info@heras.com Subject to technical changes. Heras
