1 Oferta doposażenia jednostek wojskowych w optoelektroniczne urządzenia celownicze i obserwacyjne Piotr Kaczmarek

2 O nas Etronika Sp. z o.o. jest prywatnym polskim przedsiębiorstwem specjalizującym się w projektowaniu i budowie systemów optycznych i optoelektronicznych z zastosowaniem techniki termowizyjnej, noktowizyjnej i laserowej głównie dla potrzeb sektora obronnego. Powstaliśmy w 2002 roku z połączenia dwóch firm: Optoniki Plus specjalizującej się w projektowaniu urządzeń optycznych i optoelektronicznych oraz firmy Etronic która specjalizowała się w budowie urządzeń elektronicznych oraz transmisji danych. W momencie powstania zatrudnialiśmy 7 osób, obecnie zatrudniamy około 50 wykwalifikowanych pracowników, z czego ponad jedna trzecia to inżynierowie.

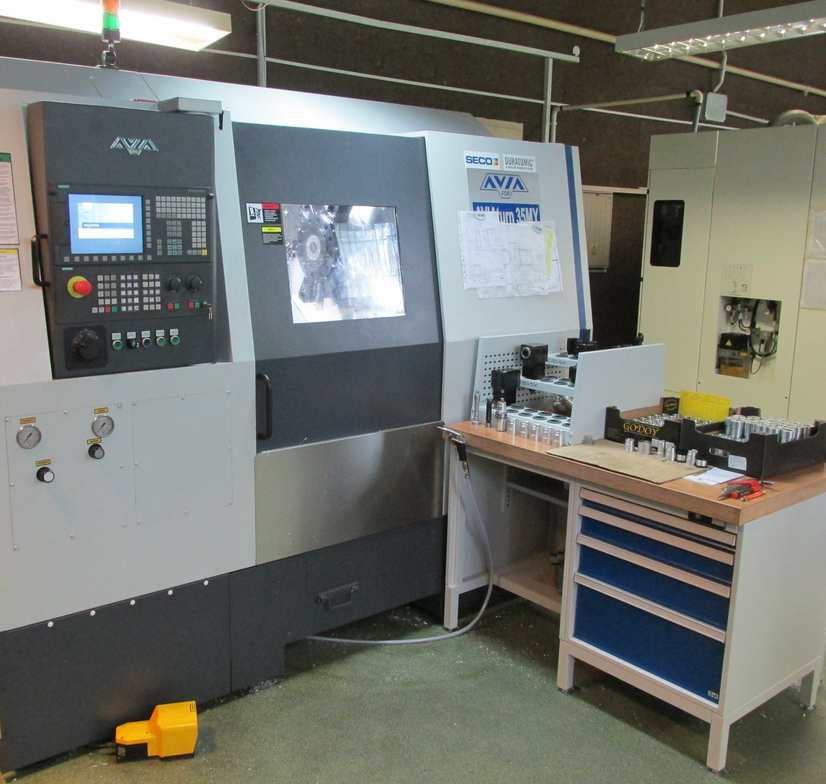

3 Profil firmy Etronika opracowała i wykonała szereg urządzeń związanych z optyką klasyczną, podczerwieni i promieniowania laserowego takich jak: kamery termowizyjne celowniki dzienne, termowizyjne i noktowizyjne przyrządy obserwacyjno-celownicze dalmierze laserowe Posiadamy własne biuro konstrukcyjne dział produkcji oraz montażu. Wytwarzamy części mechaniczne, optyczne oraz układy elektroniczne. Dzięki odpowiedniemu oprzyrządowaniu badawczo kontrolnemu oraz własnej stacji prób, jesteśmy w stanie zapewnić wysoką jakość dla wymagającego kontrahenta. Od 2010 roku posiadamy certyfikaty ISO 9001:2008 oraz AQAP 2110:2009.

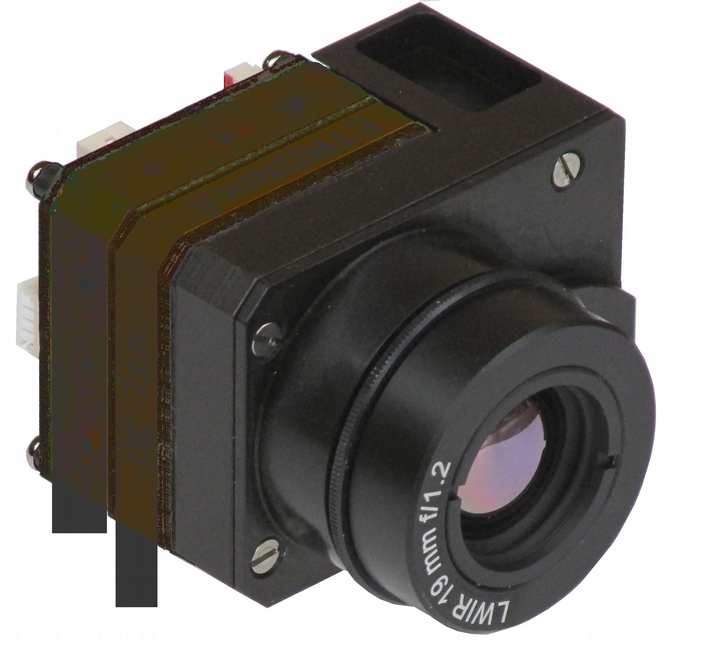

4 Termowizja Projektujemy i wykonujemy układy optyczne do kamer termowizyjnych pracujących w paśmie 3-5µm oraz 8-14 µm. Wykorzystujemy detektory chłodzone o rozdzielczości 640x512 i rozmiarze piksela 15µm oraz detektory bolometryczne o rozdzielczościach do 1024x768 pikseli wykonane w technologii 17µm. W oparciu o nie budujemy kamery termowizyjne począwszy od miniaturowych modułów używanych w bezzałogowych statkach powietrznych poprzez większe urządzenia jak celowniki termowizyjne a kończąc na daleko-zasięgowych kamerach obserwacyjnych do systemów kierowania ogniem.

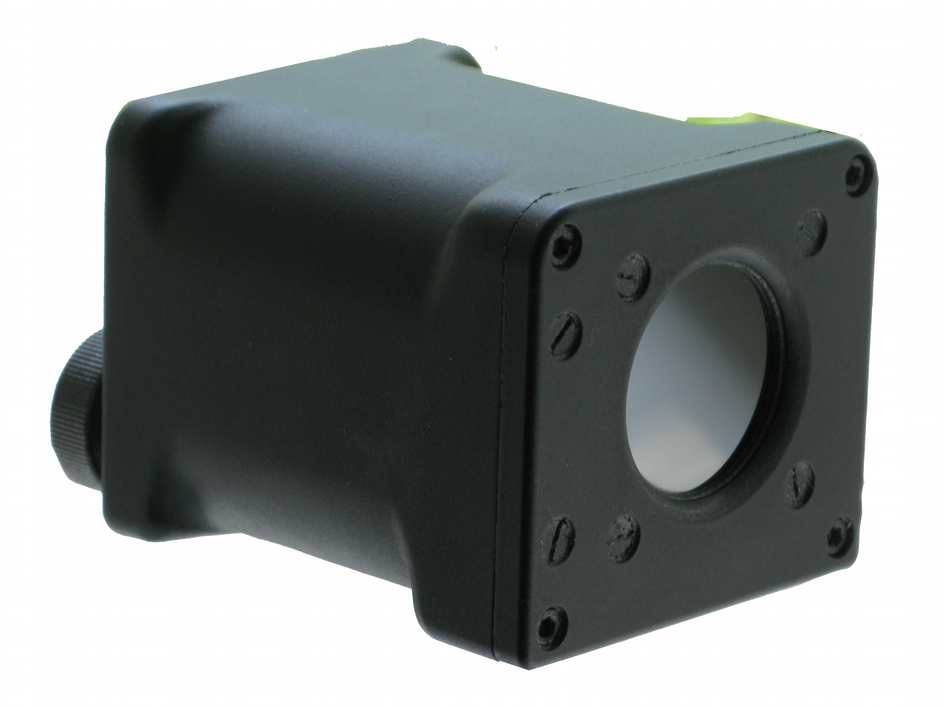

5 Dalmierze laserowe Produkujemy dalmierze pracujące w klasie 1M (bezpieczne dla oka), 3A i 3B oparte o lasery na ciele stałym pompowane lampami lub matrycami diodowymi. Do budowy tych urządzeń wykorzystujemy głowice laserowe emitujące promieniowanie o długości fali 1064 nm oraz 1540 nm.

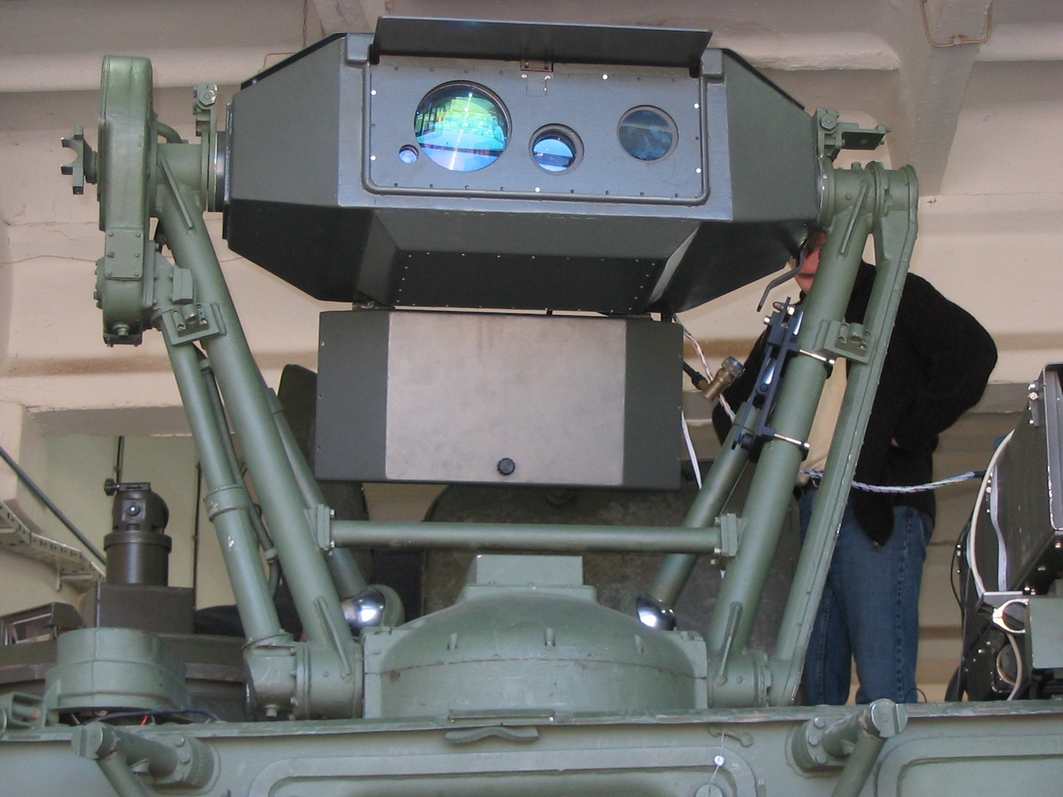

6 Głowice optoelektroniczne Budujemy systemy obserwacyjne i celownicze integrujące dalmierze laserowe, kamery termowizyjne i dzienne. Sensory naszej produkcji są stosowane w artyleryjsko-rakietowych zestawach kierowania ogniem oraz systemach obserwacji przestrzeni wokół pojazdów opancerzonych.

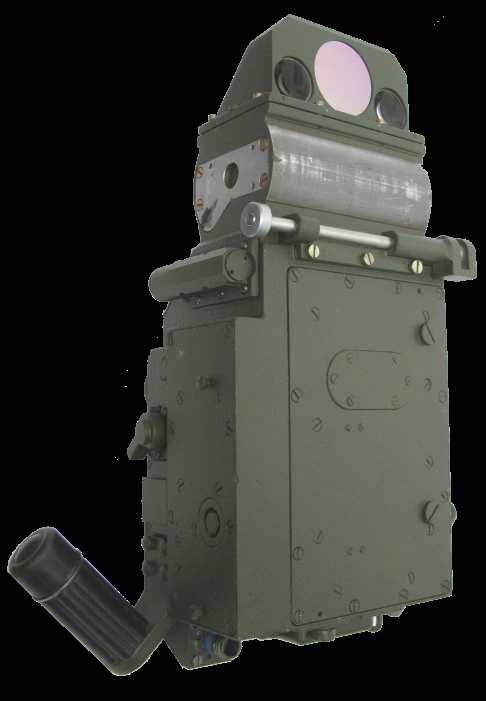

7 Modernizacje Oferujemy modernizacje i modyfikacje przyrządów celowniczych i obserwacyjnych do wozów bojowych T-55, T-72, BWP-1/2. Stare i nieefektywne wzmacniacze obrazu generacji I zastępujemy nowoczesnymi wzmacniaczami generacji II+ lub wyższej. W miejsce toru noktowizyjnego możemy również wstawić moduł termowizyjny oparty o detektor niechłodzony i atermalizowany obiektyw. Zmodernizowany sprzęt jest pasywny, ma zwiększony zasięg obserwacji, a jego gabaryty i sposób montażu pozostaje bez zmian.

8 Optyka W naszej ofercie można znaleźć również optykę klasyczną, taką jak: celowniki moździerzowe przyrządy kolimatorowe peryskopy obserwacyjne Posiadamy własny warsztat optyczny w którym wytwarzamy precyzyjne elementy optyczne ze szkła oraz innych materiałów np. germanu i krzemu.

9 Celownik termowizyjne UCT-1 UCT-1 to rodzina celowników termalnych przeznaczonych do obserwacji zarówno w dzień jak i w nocy, także w warunkach ograniczonej widoczności spowodowanej mgłą lub zadymieniem. W zależności od zastosowanego obiektywu poszczególne urządzenia różnią się powiększeniem oraz zasięgami obserwacji. Wersja UCT-1S jest przeznaczona do obserwacji na krótkich dystansach, wersja UCT-1M na średnich, a wersja UCT-1L do obserwacji na dalszych odległościach.

10 Celownik termowizyjne UCT-1 Wersja urządzenia UCT-1S UCT-1M UCT-1L Pole widzenia 17 10,3º 6,2º Powiększenie (+ zoom elektroniczny 2x i 4x) 1,2 x 2,1 x 3,4 x Rozdzielczość detektora 640x480 Typ detektora niechłodzona matryca bolometryczna, rozmiar piksela 17 μm Wyświetlacz SVGA 852x600 kolorowa matryca OLED Zakres spektralny 8 µm - 12 µm Czułość NEDT ~ 50 mk Wyjście video analogowe PAL Zasilanie 4 baterie typu AA: NiMH, litowe, alkaliczne Czas pracy > 8 h (akumulatory NiMH 2700mAh) Masa (bez baterii) Zakres temperatur pracy ~0,7 kg -30 ºC +50ºC ~ 0,8 kg ~ 0,9 kg

11 Lornetka termowizyjna LTD Lornetka termowizyjna LTD przeznaczona jest do obserwacji zarówno w dzień jak i w nocy, także w warunkach ograniczonej widoczności spowodowanej mgłą lub zadymieniem. W zależności od zastosowanego obiektywu i matrycy detektorów poszczególne wersje urządzenia różnią się powiększeniem oraz zasięgami obserwacji. Lornetka może być skonfigurowana z obiektywem o ogniskowej 75mm lub 100mm oraz z matrycą 640x480 pikseli lub 1024x768 pikseli. Wersja LTD-1 jest przeznaczona do obserwacji na dalszych dystansach, wersja LTD-2 do obserwacji na średnich odległościach. Przyciski sterujące urządzeniem pozwalają na zmianę polaryzacji obrazu, zmianę powiększenia cyfrowego oraz uruchomienie menu służące do regulacji jasności i kontrastu oraz zmiany typu koloryzacji obrazu.

12 Lornetka termowizyjna LTD Wersja urządzenia LTD-1 Obiektyw Rozdzielczość detektora LTD-1X LTD-2 f -100mm LTD-2X f -75mm 640x x x x768 Pole widzenia 6,2º 10º 8,2º 13,2º Powiększenie (+ zoom elektroniczny 2x i 4x) 3,5x 2,2x 2,6x 1,6x Typ detektora niechłodzona matryca FPA, rozmiar piksela 17 μm Zakres spektralny 8 μm - 12 μm Czułość NEDT < 50 mk Wyświetlacz SVGA 852x600 kolorowa matryca OLED Zasilanie 4 baterie typu AA: NiMH, litowe, alkaliczne Czas pracy (NiMH 2700mAh) > 6h Wyjście wideo analogowy PAL Zakres temperatur pracy -30ºC do +50ºC Wymiary 215 x 140 x 90 mm Waga ~1,8 kg > 4h > 6h > 4h

13 Kamera obserwacji termalnej KOT-1 Głowica optoelektroniczna KOT-1 jest urządzeniem integrującym w zwartej obudowie kamerę światła dziennego oraz kamerę termowizyjną. Obrotowa podstawa zapewnia możliwość obserwacji n x 360 w azymucie oraz +/- 90 w elewacji. Sterowanie ruchem i funkcjami głowicy odbywa się za pomocą dedykowanego manipulatora i przycisków funkcyjnych na monitorze. Kamera termowizyjna, zbudowana jest w oparciu o niechłodzony detektor bolometryczny o rozdzielczości 640x480 wykonany w technologii 17μm i wyposażona jest w obiektyw o polu widzenia w poziomie 30. Kamera światła dziennego, wykonana w oparciu o detektor CMOS zaopatrzona jest w obiektyw o polu widzenia w azymucie 30. Zestaw przeznaczony jest do obserwacji przestrzeni wokół pojazdów lub obiektów stacjonarnych.

14 Kamera obserwacji termalnej KOT-1 Kamera termowizyjna Typ detektora niechłodzona matryca bolometryczna, rozmiar piksela 17μm Rozdzielczość detektora 640 x 480 Zakres spektralny 8 μm - 12 μm Czułość NEDT ~ 50 mk Kąt pola widzenia (horyzontalnie) 30º Kamera telewizyjna Typ detektora 1/3 CMOS Rozdzielczość detektora 1440x1080 pikseli Kąt pola widzenia (horyzontalnie) 30º Parametry głowicy Zasilanie 27 VDC Sygnał wideo analogowy PAL Zakres pracy w azymucie n x 360º Zakres pracy w elewacji +90º / -90º Wymiary ~455 x 200 x 200 mm Waga ~12 kg

15 Kamery termalne KTD-60 i KTX Kamera KTD-60 wyposażona jest w moduł telewizyjno-termowizyjny o kącie widzenia 60º. Kamera termalna wyposażona jest w niechłodzony detektor bolometryczny o rozdzielczości 640x480 pikseli. Obraz z każdej z kamer transmitowany jest niezależnie w formie analogowej (PAL). Kamerę termowizyjną KTX zbudowano w oparciu o najnowszy niechłodzony detektor wysokiej rozdzielczości 1024x768 pikseli, wykonany w technologii 17μm i wyposażono w szerokokątny obiektyw. Kamery przewidziane są do zamontowania na pojazdach jako system obserwacji obszaru wokół pojazdu i wspomagania kierowcy lub mogą być wykorzystane do monitoringu obiektów stacjonarnych.

16 Kamera termalna KTD-60 Kamera termowizyjna Typ detektora niechłodzona matryca bolometryczna, rozmiar piksela 17μm Rozdzielczość detektora 640 x 480 Zakres spektralny 8 μm - 12 μm Czułość NEDT ~ 50 mk Kąt pola widzenia (horyzontalnie) 60º Kamera telewizyjna Typ detektora 1/3 CMOS Rozdzielczość detektora 1440x1080 pikseli Kąt pola widzenia (horyzontalnie) 60º Parametry głowicy Zasilanie 27 VDC Sygnał wideo analogowy PAL Wymiary ~ 168mm x 155mm x 65mm Waga ~2 kg

17 Modernizacje celowników strzeleckich Oferujemy modernizację celowników noktowizyjnych typu: NSPU, NSP-3 i PPN-3. Istotą procesu jest wymiana starych lamp obrazowych na nowoczesne wzmacniacze obrazu generacji II lub wyższej. Głównymi zaletami modernizacji jest pełna pasywacja, wzrost zasięgów obserwacji oraz znaczne zmniejszenie wymiarów i ciężaru. Zmodernizowane celowniki mogą być montowane na każdej broni ręcznej lub zespołowej wyposażonej w szynę typu Picatinny. Dodatkowo po zastosowaniu adaptera mogą być używane na broni z montażem bocznym.
