Astronomiczny zegar sterujàcy AstroRex D /65 /66. Przegląd

Transkrypt

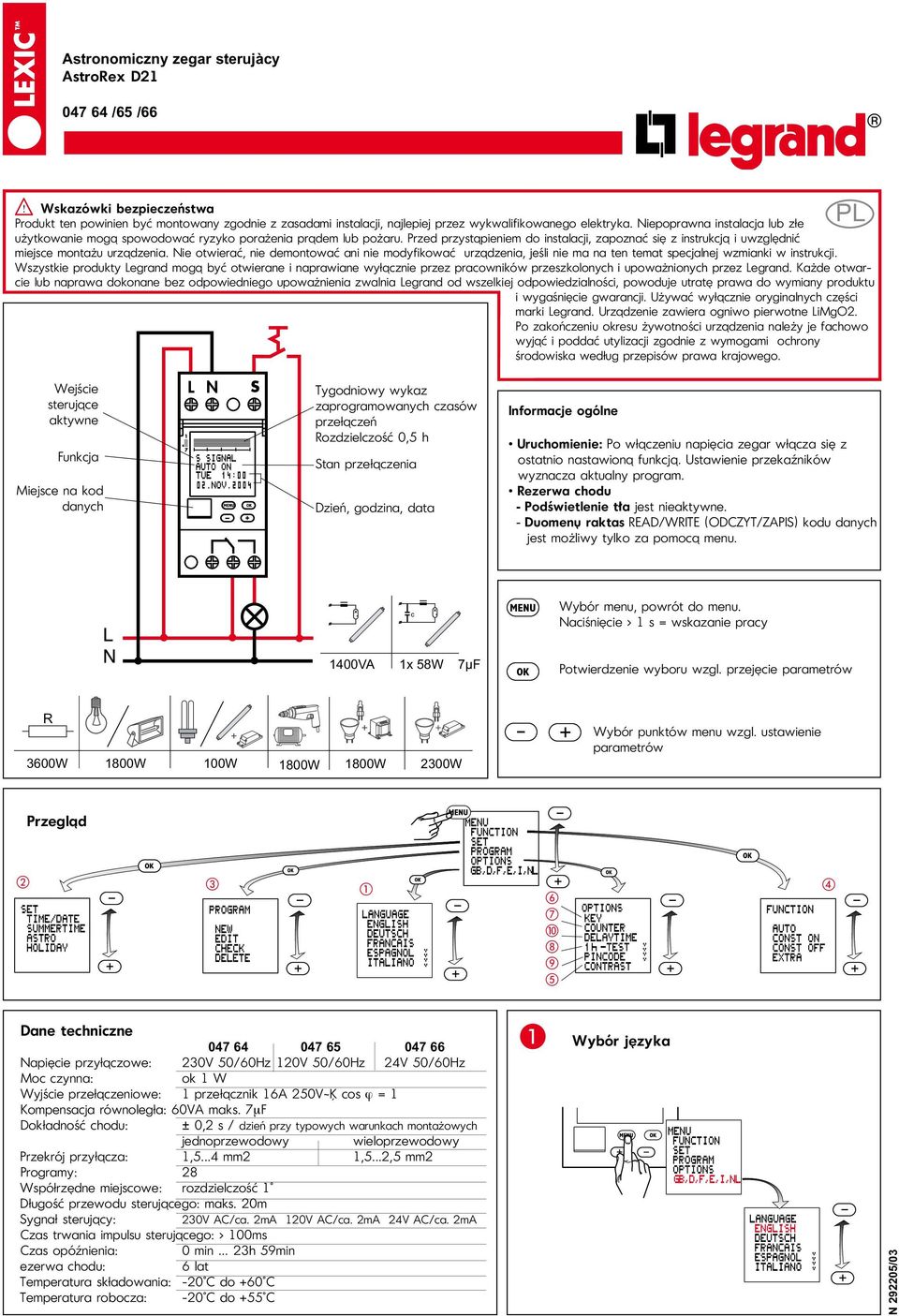

1 Astronomiczny zegar sterujàcy AstroRex D / /66! Wskazówki bezpieczeństwa Produkt ten powinien być montowany zgodnie z zasadami instalacji, najlepiej przez wykwalifikowanego elektryka. Niepoprawna instalacja lub złe użytkowanie mogą spowodować ryzyko porażenia prądem lub pożaru. Przed przystąpieniem do instalacji, zapoznać się z instrukcją i uwzględnić miejsce montażu urządzenia. Nie otwierać, nie demontować ani nie modyfikować urządzenia, jeśli nie ma na ten temat specjalnej wzmianki w instrukcji. Wszystkie produkty Legrand mogą być otwierane i naprawiane wyłącznie przez pracowników przeszkolonych i upoważnionych przez Legrand. Każde otwarcie lub naprawa dokonane bez odpowiedniego upoważnienia zwalnia Legrand od wszelkiej odpowiedzialności, powoduje utratę prawa do wymiany produktu i wygaśnięcie gwarancji. Używać wyłącznie oryginalnych części marki Legrand. Urządzenie zawiera ogniwo pierwotne LiMgO2. Po zakończeniu okresu żywotności urządzenia należy je fachowo wyjąć i poddać utylizacji zgodnie z wymogami ochrony środowiska według przepisów prawa krajowego. PL Wejście sterujące aktywne Funkcja Miejsce na kod danych Tygodniowy wykaz zaprogramowanych czasów przełączeń Rozdzielczość, h Stan przełączenia Dzień, godzina, data Informacje ogólne Uruchomienie: Po włączeniu napięcia zegar włącza się z ostatnio nastawioną funkcją. Ustawienie przekaźników wyznacza aktualny program. Rezerwa chodu - Podświetlenie tła jest nieaktywne. - Duomenų raktas READ/WRITE (ODCZYT/ZAPIS) kodu danych jest możliwy tylko za pomocą menu. c Wybór menu, powrót do menu. Naciśnięcie > 1 s = wskazanie pracy VA 1x 8W 7µF Potwierdzenie wyboru wzgl. przejęcie parametrów R W W W W W W Wybór punktów menu wzgl. ustawienie parametrów Przegląd b c a f g j h i e d Dane techniczne Napięcie przyłączowe: 2V /Hz 1V /Hz 24V /Hz Moc czynna: ok 1 W Wyjście przełączeniowe: 1 przełącznik 16A 2V~Ķ cos ϕ = 1 Kompensacja równoległa: VA maks. 7µF Dokładność chodu: ±,2 s / dzień przy typowych warunkach montażowych jednoprzewodowy wieloprzewodowy Przekrój przyłącza: 1,...4 mm2 1,...2, mm2 Programy: 28 Współrzędne miejscowe: rozdzielczość 1 Długość przewodu sterującego: maks. m Sygnał sterujący: 2V AC/ca. 2mA 1V AC/ca. 2mA 24V AC/ca. 2mA Czas trwania impulsu sterującego: > ms Czas opóźnienia: min 23h 9min ezerwa chodu: 6 lat Temperatura składowania: - C do C Temperatura robocza: - C do C A Wybór języka N 292/3

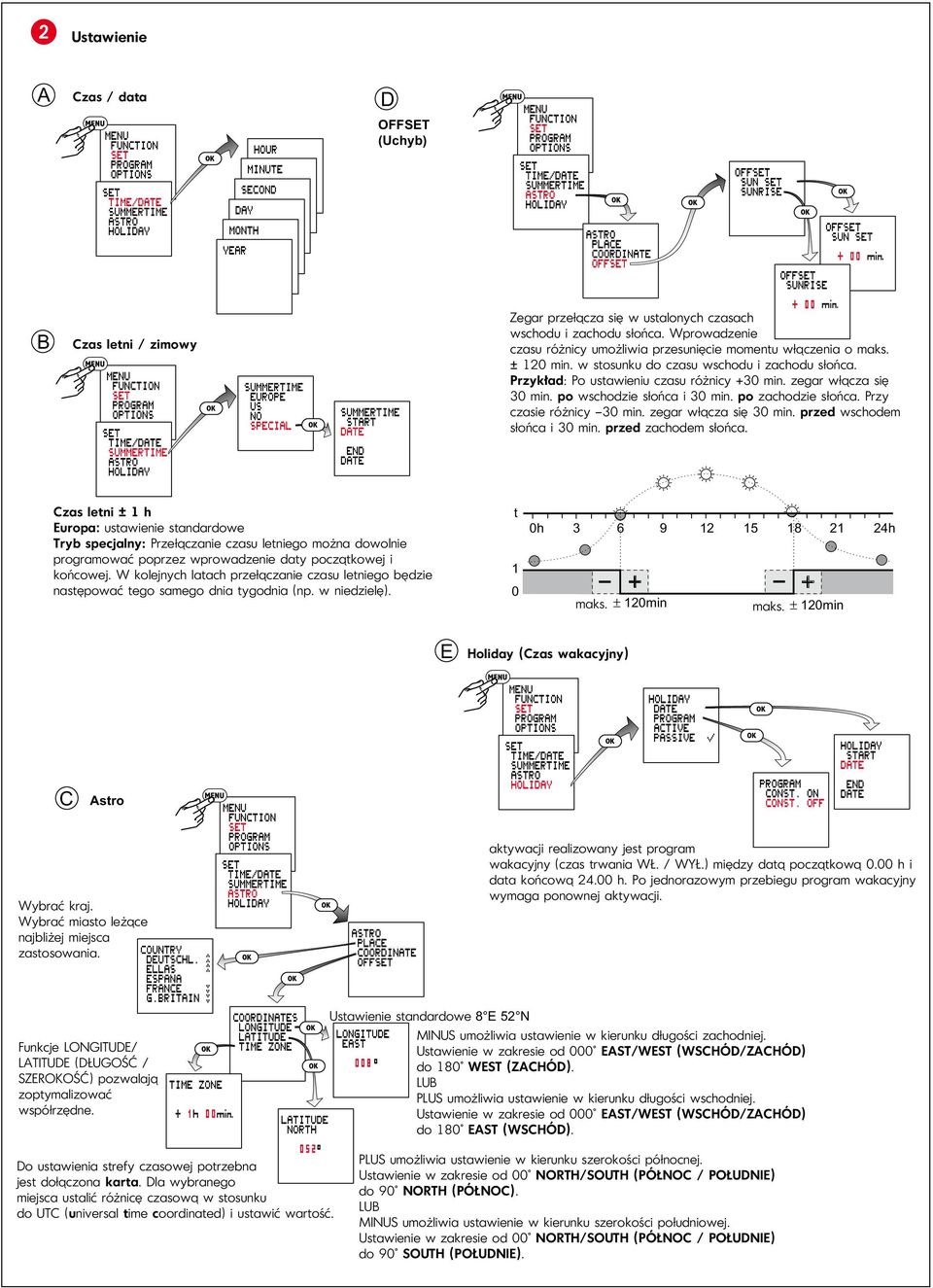

2 2 Ustawienie A Czas / data D OFFSET (Uchyb) B Czas letni / zimowy Zegar przełącza się w ustalonych czasach wschodu i zachodu słońca. Wprowadzenie czasu różnicy umożliwia przesunięcie momentu włączenia o maks. ± 1 min. w stosunku do czasu wschodu i zachodu słońca. Przykład: Po ustawieniu czasu różnicy min. zegar włącza się min. po wschodzie słońca i min. po zachodzie słońca. Przy czasie różnicy min. zegar włącza się min. przed wschodem słońca i min. przed zachodem słońca. Czas letni ± 1 h Europa: ustawienie standardowe Tryb specjalny: Przełączanie czasu letniego można dowolnie programować poprzez wprowadzenie daty początkowej i końcowej. W kolejnych latach przełączanie czasu letniego będzie następować tego samego dnia tygodnia (np. w niedzielę). t h h 1 maks. max. ± 1min maks. max. ± 1min E Holiday (Czas wakacyjny) C Astro Wybrać kraj. Wybrać miasto leżące najbliżej miejsca zastosowania. aktywacji realizowany jest program wakacyjny (czas trwania WŁ. / WYŁ.) między datą początkową. h i data końcową 24. h. Po jednorazowym przebiegu program wakacyjny wymaga ponownej aktywacji. Funkcje LONGITUDE/ LATITUDE (DŁUGOŚĆ / SZEROKOŚĆ) pozwalają zoptymalizować współrzędne. Ustawienie standardowe 8 E 2 N MINUS umożliwia ustawienie w kierunku długości zachodniej. Ustawienie w zakresie od EAST/WEST (WSCHÓD/ZACHÓD) do 1 WEST (ZACHÓD). LUB PLUS umożliwia ustawienie w kierunku długości wschodniej. Ustawienie w zakresie od EAST/WEST (WSCHÓD/ZACHÓD) do 1 EAST (WSCHÓD). Do ustawienia strefy czasowej potrzebna jest dołączona karta. Dla wybranego miejsca ustalić różnicę czasową w stosunku do UTC (universal time coordinated) i ustawić wartość. PLUS umożliwia ustawienie w kierunku szerokości północnej. Ustawienie w zakresie od NORTH/SOUTH (PÓŁNOC / POŁUDNIE) do NORTH (PÓŁNOC). LUB MINUS umożliwia ustawienie w kierunku szerokości południowej. Ustawienie w zakresie od NORTH/SOUTH (PÓŁNOC / POŁUDNIE) do SOUTH (POŁUDNIE).

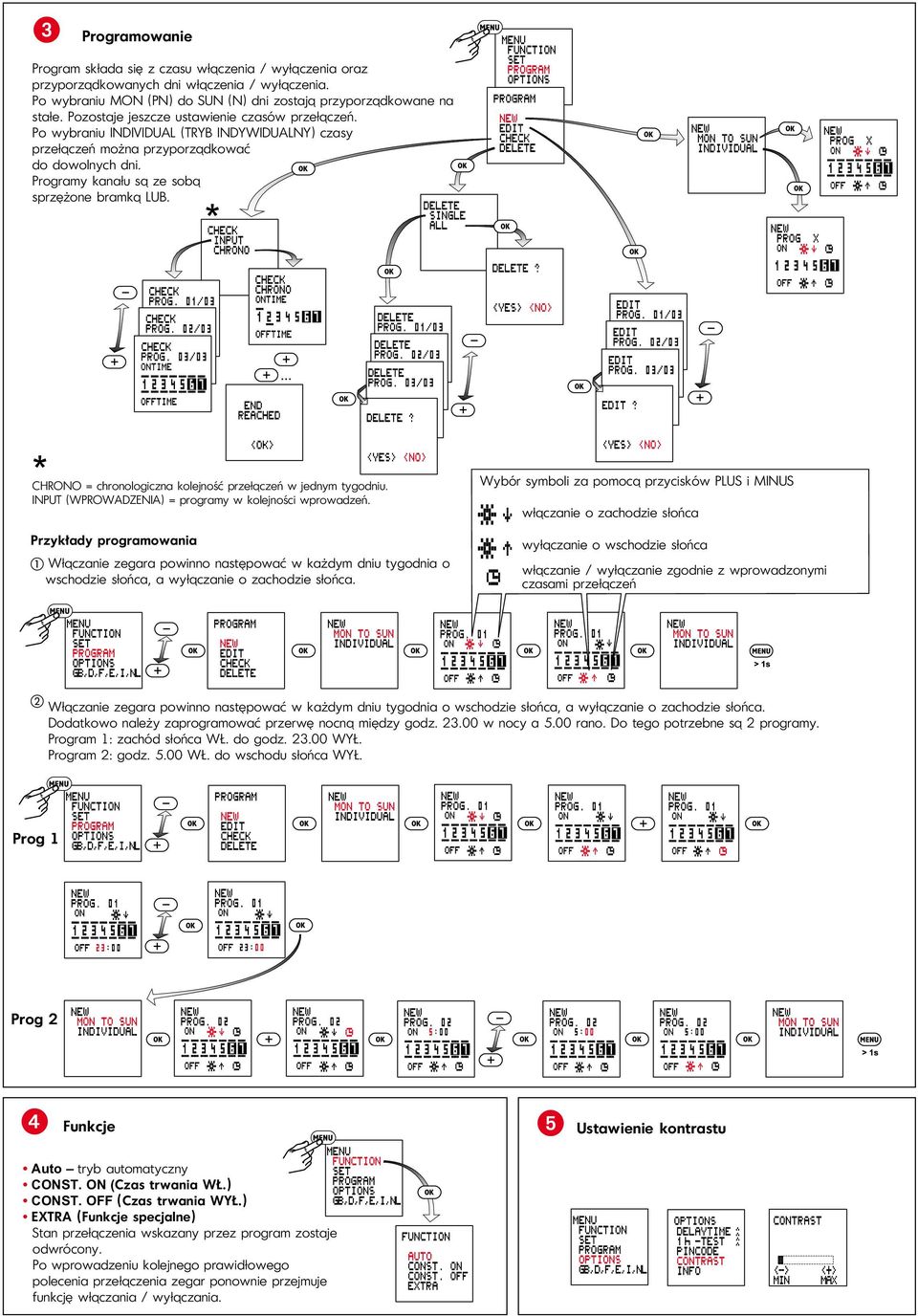

3 3 Programowanie Program składa się z czasu włączenia / wyłączenia oraz przyporządkowanych dni włączenia / wyłączenia. Po wybraniu MON (PN) do SUN (N) dni zostają przyporządkowane na stałe. Pozostaje jeszcze ustawienie czasów przełączeń. Po wybraniu INDIVIDUAL (TRYB INDYWIDUALNY) czasy przełączeń można przyporządkować do dowolnych dni. Programy kanału są ze sobą sprzężone bramką LUB. * *CHRONO = chronologiczna kolejność przełączeń w jednym tygodniu. INPUT (WPROWADZENIA) = programy w kolejności wprowadzeń. Przykłady programowania a Włączanie zegara powinno następować w każdym dniu tygodnia o wschodzie słońca, a wyłączanie o zachodzie słońca. Wybór symboli za pomocą przycisków PLUS i MINUS włączanie o zachodzie słońca wyłączanie o wschodzie słońca włączanie / wyłączanie zgodnie z wprowadzonymi czasami przełączeń b Włączanie zegara powinno następować w każdym dniu tygodnia o wschodzie słońca, a wyłączanie o zachodzie słońca. Dodatkowo należy zaprogramować przerwę nocną między godz. 23. w nocy a. rano. Do tego potrzebne są 2 programy. Program 1: zachód słońca WŁ. do godz. 23. WYŁ. Program 2: godz.. WŁ. do wschodu słońca WYŁ. Prog 1 Prog 2 4 Funkcje Ustawienie kontrastu Auto tryb automatyczny CONST. ON (Czas trwania WŁ.) CONST. OFF (Czas trwania WYŁ.) EXTRA (Funkcje specjalne) Stan przełączenia wskazany przez program zostaje odwrócony. Po wprowadzeniu kolejnego prawidłowego polecenia przełączenia zegar ponownie przejmuje funkcję włączania / wyłączania.

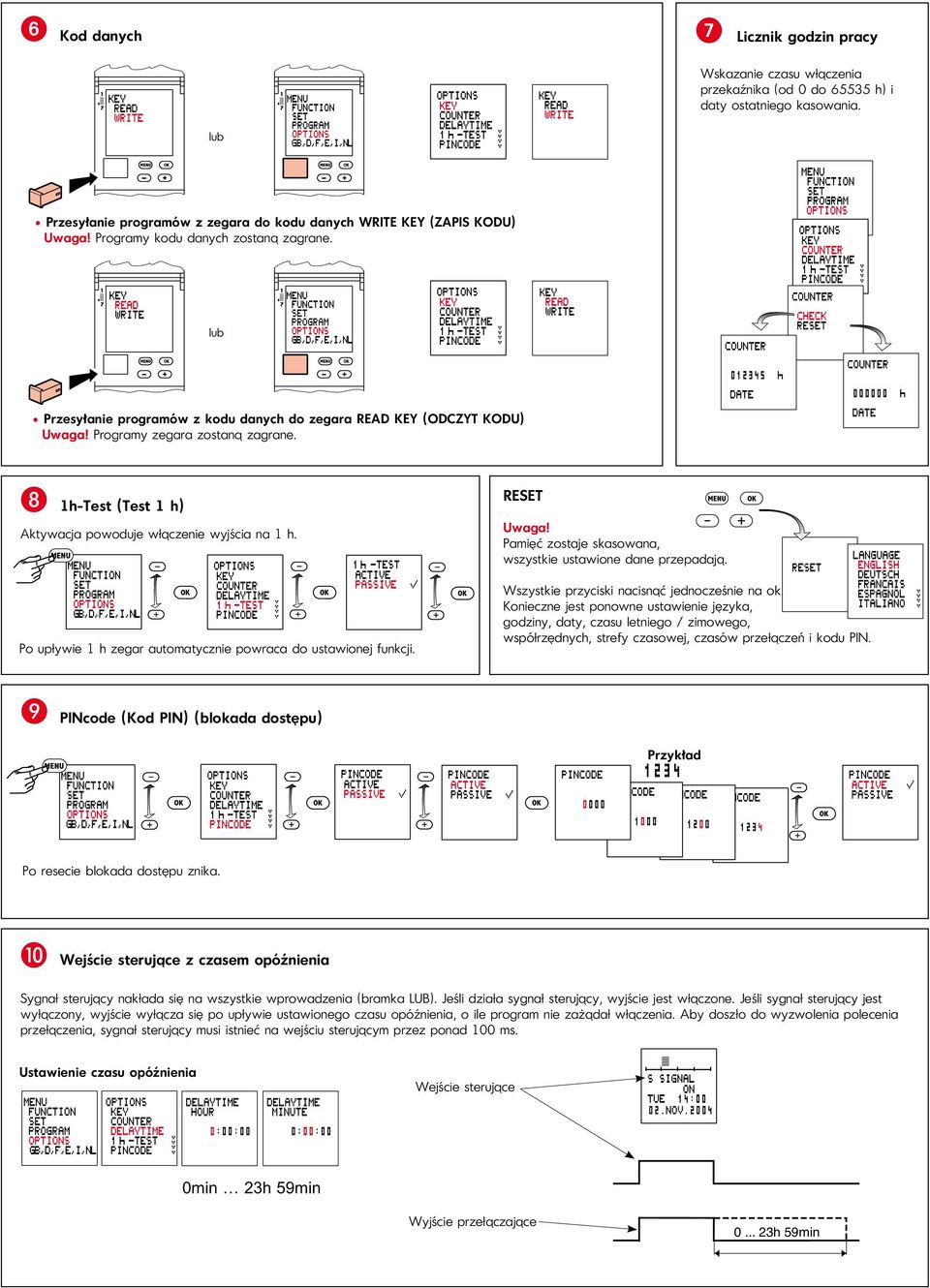

4 6 Kod danych 7 Licznik godzin pracy Wskazanie czasu włączenia przekaźnika (od do 6 h) i daty ostatniego kasowania. lub Przesyłanie programów z zegara do kodu danych WRITE KEY (ZAPIS KODU) Uwaga! Programy kodu danych zostaną zagrane. lub Przesyłanie programów z kodu danych do zegara READ KEY (ODCZYT KODU) Uwaga! Programy zegara zostaną zagrane. H 1h-Test (Test 1 h) Aktywacja powoduje włączenie wyjścia na 1 h. Po upływie 1 h zegar automatycznie powraca do ustawionej funkcji. RESET Uwaga! Pamięć zostaje skasowana, wszystkie ustawione dane przepadają. Wszystkie przyciski nacisnąć jednocześnie na ok. 2 s i zwolnić. Konieczne jest ponowne ustawienie języka, godziny, daty, czasu letniego / zimowego, współrzędnych, strefy czasowej, czasów przełączeń i kodu PIN. I PINcode (Kod PIN) (blokada dostępu) Przykład Po resecie blokada dostępu znika. J Wejście sterujące z czasem opóźnienia Sygnał sterujący nakłada się na wszystkie wprowadzenia (bramka LUB). Jeśli działa sygnał sterujący, wyjście jest włączone. Jeśli sygnał sterujący jest wyłączony, wyjście wyłącza się po upływie ustawionego czasu opóźnienia, o ile program nie zażądał włączenia. Aby doszło do wyzwolenia polecenia przełączenia, sygnał sterujący musi istnieć na wejściu sterującym przez ponad ms. Ustawienie czasu opóźnienia Wejście sterujące min 23h 9min Wyjście przełączające... 23h 9min
