OPTYMALNE MOCOWANIE Z NACISKIEM NA PRAKTYCZNOŚĆ

Transkrypt

1 ŁĄCZNIKI WCISKANE OPTYMANE MOCOWANIE Z NACISKIEM NA PRAKTYCZNOŚĆ Joined to last. 1

2 2

3 Ciesząca się międzynarodową renomą firma KVT-Fastening jest specjalistą w wy sokiej jakości, specjalnych zastosowaniach techniki łączenia i zaślepiania otworów. W obu obszarach firma KVT oferuje technologiczne rozwiązania opierające się na największym portfolio produktów wiodących producentów na rynku. Czy to w elektronice i energetyce, motoryza cji i transporcie, statkach powietrznych i koicznych, budowie maszyn i urządzeń, mechani ce precyzyjnej czy technice medycznej rozwiązania firmy KVT znajdują zastosowanie wszędzie tam, gdzie wymagane są bezwzględ nie niezawodne połączenia. Ich kluczowe znaczenie wynika z wytrzymałości na ekstremalne obciążenia przy jednocześnie niewielkich rozmiarach. KVT dostarcza nie tylko standardowe produkty i poszczególne elementy, lecz także wspiera aktywnie Klienta w znalezieniu takiego rozwiązania, które spełniałoby jego indywidualne wymagania. Ofertę firmy uzupełniają innowacyjne narzędzia i maszyny, jak również integracja ze zautomatyzowanymi procesami produkcji seryjnej. Dzięki 85-letniemu doświadczeniu, zorientowanym na klienta know-how oraz unikalną kompetencją w zakresie rozwoju i doradztwa firma KVT-Fastening gwarantuje najwyższą niezawodność. Joined to last. KVT WIODĄCA KOMPETENCJA W ZAKRESIE WYSOKOOBCIĄŻANYCH POŁĄCZEŃ 3

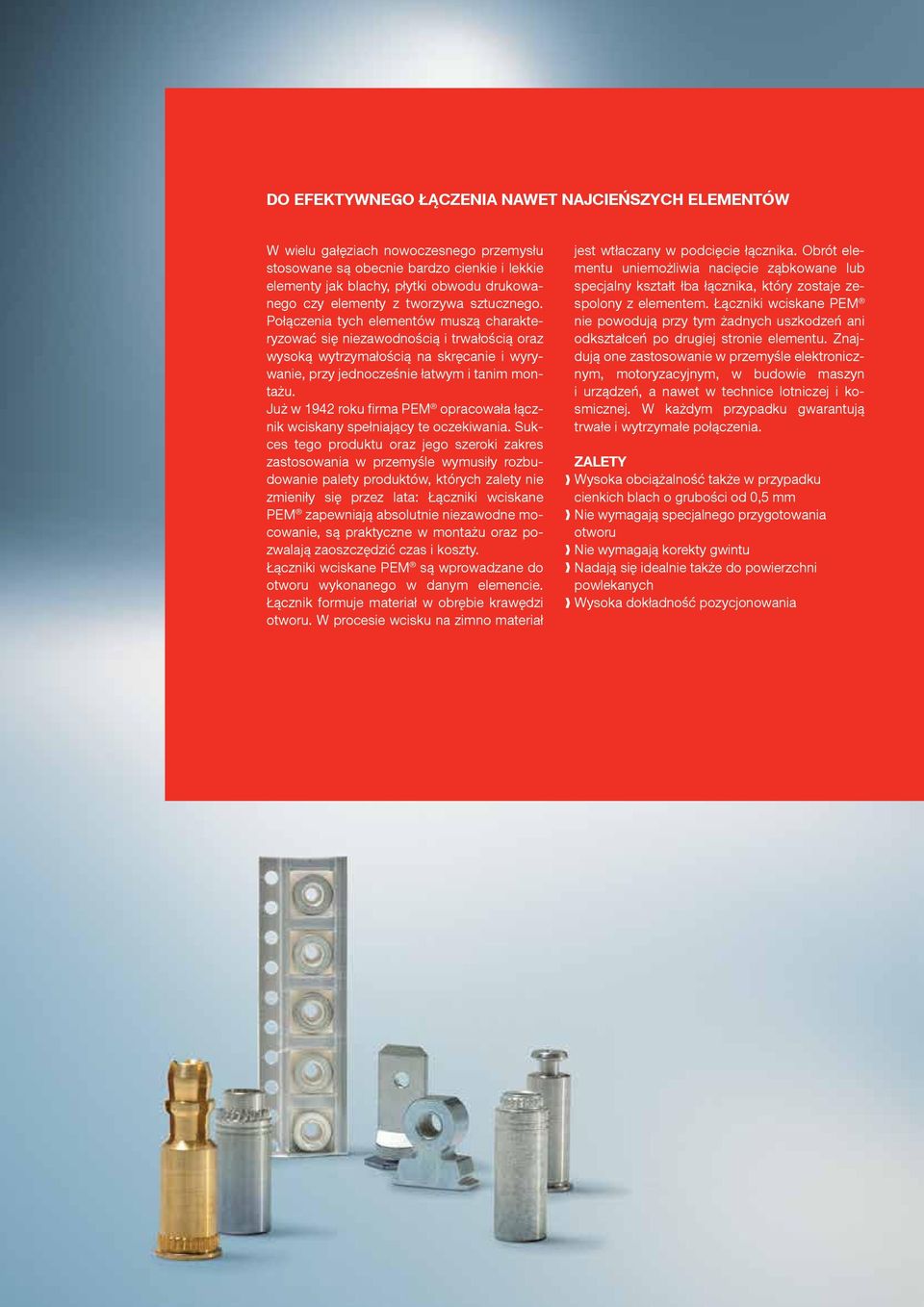

4 DO EFEKTYWNEGO ŁĄCZENIA NAWET NAJCIEŃSZYCH EEMENTÓW W wielu gałęziach nowoczesnego przemysłu stosowane są obecnie bardzo cienkie i lekkie elementy jak blachy, płytki obwodu drukowanego czy elementy z tworzywa sztucznego. Połączenia tych elementów muszą charakteryzować się niezawodnością i trwałością oraz wysoką wytrzymałością na skręcanie i wyrywanie, przy jednocześnie łatwym i tanim montażu. Już w 1942 roku firma opracowała łącznik wciskany spełniający te oczekiwania. Sukces tego produktu oraz jego szeroki zakres zastosowania w przemyśle wymusiły rozbudowanie palety produktów, których zalety nie zmieniły się przez lata: Łączniki wciskane zapewniają absolutnie niezawodne mocowanie, są praktyczne w montażu oraz pozwalają zaoszczędzić czas i koszty. Łączniki wciskane są wprowadzane do otworu wykonanego w danym elemencie. Łącznik formuje materiał w obrębie krawędzi otworu. W procesie wcisku na zimno materiał jest wtłaczany w podcięcie łącznika. Obrót elementu uniemożliwia nacięcie ząbkowane lub specjalny kształt łba łącznika, który zostaje zespolony z elementem. Łączniki wciskane nie powodują przy tym żadnych uszkodzeń ani odkształceń po drugiej stronie elementu. Znajdują one zastosowanie w przemyśle elektronicznym, motoryzacyjnym, w budowie maszyn i urządzeń, a nawet w technice lotniczej i koicznej. W każdym przypadku gwarantują trwałe i wytrzymałe połączenia. ZAETY Wysoka obciążalność także w przypadku cienkich blach o grubości od,5 mm Nie wymagają specjalnego przygotowania otworu Nie wymagają korekty gwintu Nadają się idealnie także do powierzchni powlekanych Wysoka dokładność pozycjonowania

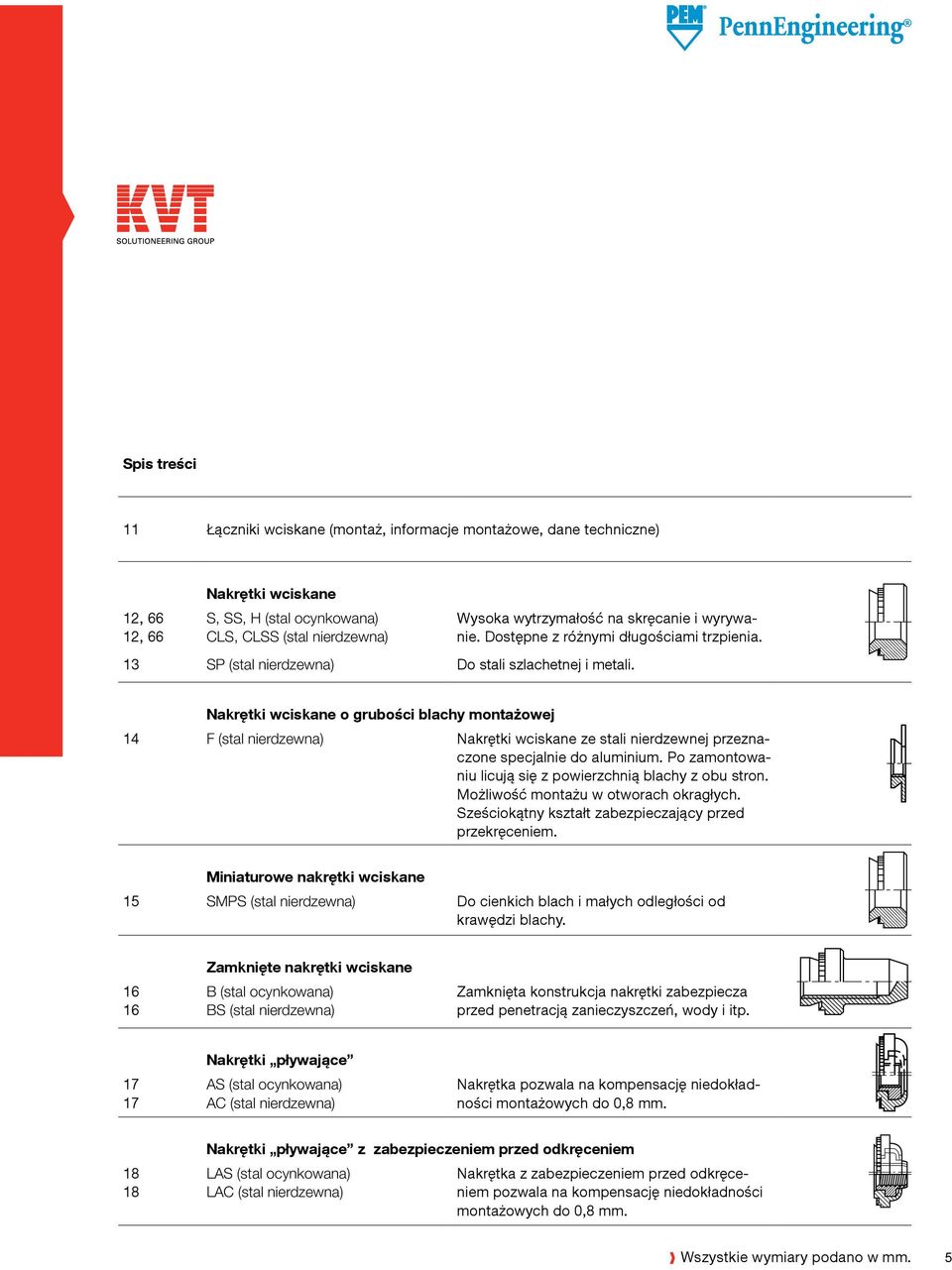

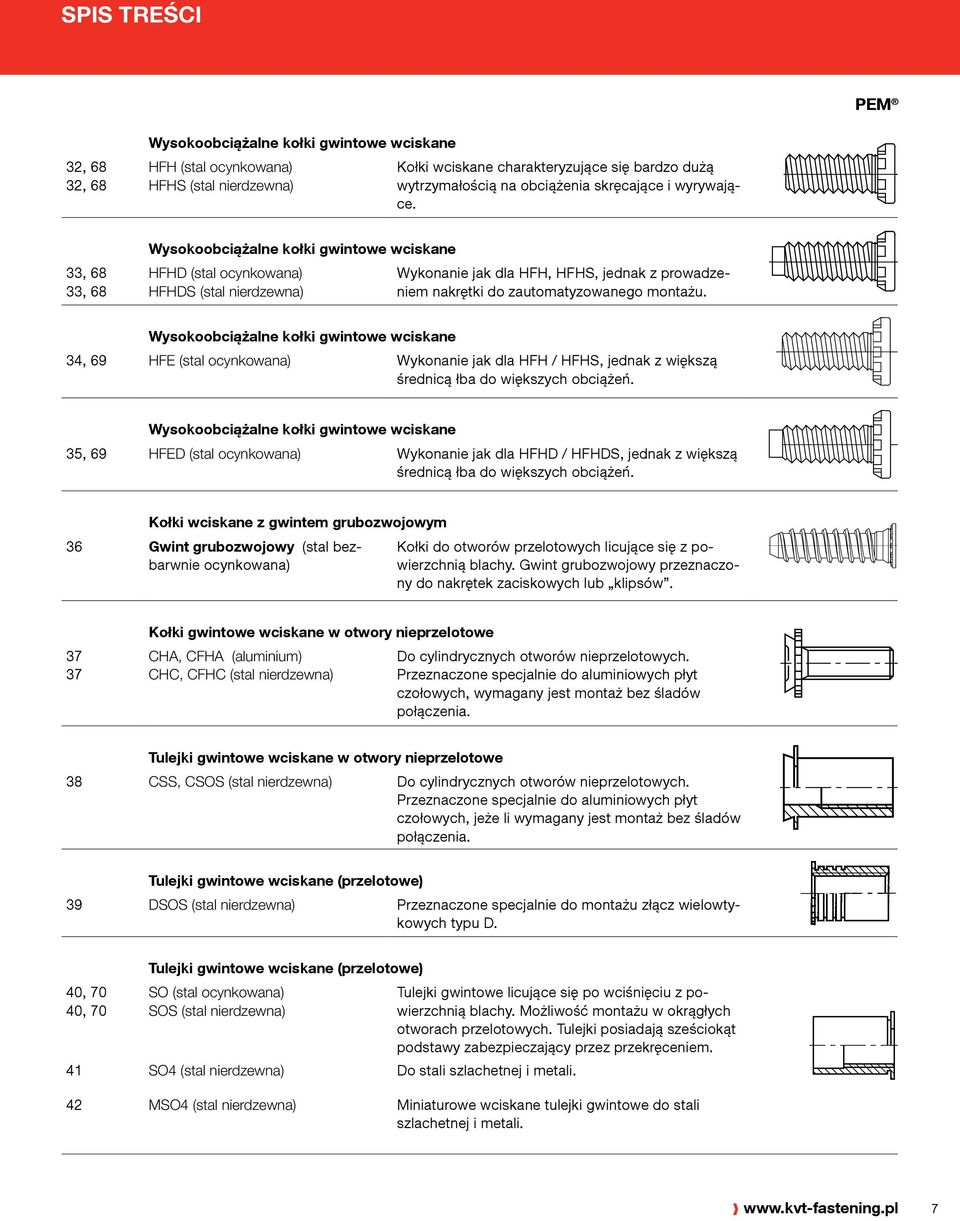

5 Spis treści 11 Łączniki wciskane (montaż, informacje montażowe, dane techniczne) 12, 66 12, 66 Nakrętki wciskane S, SS, H (stal ocynkowana) CS, CSS (stal nierdzewna) Wysoka wytrzymałość na skręcanie i wyrywanie. Dostępne z różnymi długościami trzpienia. 13 SP (stal nierdzewna) Do stali szlachetnej i metali. Nakrętki wciskane o grubości blachy montażowej 14 F (stal nierdzewna) Nakrętki wciskane ze stali nierdzewnej przeznaczone specjalnie do aluminium. Po zamontowaniu licują się z powierzchnią blachy z obu stron. Możliwość montażu w otworach okragłych. Sześciokątny kształt zabezpieczający przed przekręceniem. Miniaturowe nakrętki wciskane 15 SMPS (stal nierdzewna) Do cienkich blach i małych odległości od krawędzi blachy Zamknięte nakrętki wciskane B (stal ocynkowana) BS (stal nierdzewna) Zamknięta konstrukcja nakrętki zabezpiecza przed penetracją zanieczyszczeń, wody i itp Nakrętki pływające AS (stal ocynkowana) AC (stal nierdzewna) Nakrętka pozwala na kompensację niedokładności montażowych do,8 mm Nakrętki pływające z zabezpieczeniem przed odkręceniem AS (stal ocynkowana) AC (stal nierdzewna) Nakrętka z zabezpieczeniem przed odkręceniem pozwala na kompensację niedokładności montażowych do,8 mm. Wszystkie wymiary podano w mm. 5

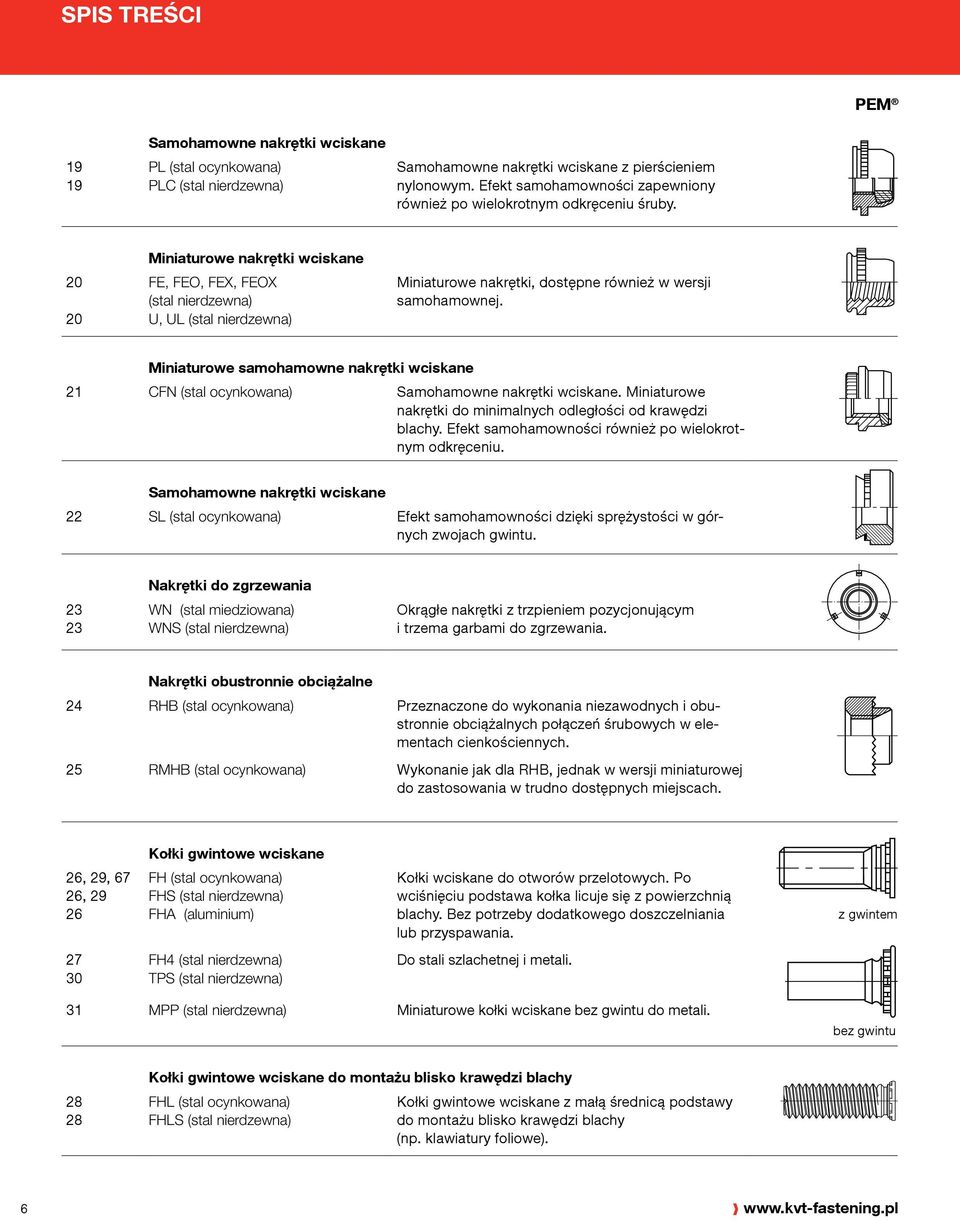

6 SPIS TREŚCI Samohamowne nakrętki wciskane P (stal ocynkowana) PC (stal nierdzewna) Samohamowne nakrętki wciskane z pierścieniem nylonowym. Efekt samohamowności zapewniony również po wielokrotnym odkręceniu śruby. 2 2 Miniaturowe nakrętki wciskane FE, FEO, FEX, FEOX (stal nierdzewna) U, U (stal nierdzewna) Miniaturowe nakrętki, dostępne również w wersji samohamownej. Miniaturowe samohamowne nakrętki wciskane 21 CFN (stal ocynkowana) Samohamowne nakrętki wciskane. Miniaturowe nakrętki do minimalnych odległości od krawędzi blachy. Efekt samohamowności również po wielokrotnym odkręceniu. Samohamowne nakrętki wciskane 22 S (stal ocynkowana) Efekt samohamowności dzięki sprężystości w górnych zwojach gwintu Nakrętki do zgrzewania WN (stal miedziowana) WNS (stal nierdzewna) Okrągłe nakrętki z trzpieniem pozycjonującym i trzema garbami do zgrzewania. Nakrętki obustronnie obciążalne 24 RHB (stal ocynkowana) Przeznaczone do wykonania niezawodnych i obustronnie obciążalnych połączeń śrubowych w elementach cienkościennych. 25 RMHB (stal ocynkowana) Wykonanie jak dla RHB, jednak w wersji miniaturowej do zastosowania w trudno dostępnych miejscach. Kołki gwintowe wciskane 26, 29, 67 26, FH (stal ocynkowana) FHS (stal nierdzewna) FHA (aluminium) Kołki wciskane do otworów przelotowych. Po wciśnięciu podstawa kołka licuje się z powierzchnią blachy. Bez potrzeby dodatkowego doszczelniania lub przyspawania. z gwintem 27 3 FH4 (stal nierdzewna) TPS (stal nierdzewna) Do stali szlachetnej i metali. 31 MPP (stal nierdzewna) Miniaturowe kołki wciskane bez gwintu do metali. bez gwintu Kołki gwintowe wciskane do montażu blisko krawędzi blachy FH (stal ocynkowana) FHS (stal nierdzewna) Kołki gwintowe wciskane z małą średnicą podstawy do montażu blisko krawędzi blachy (np. klawiatury foliowe). 6

7 SPIS TREŚCI 32, 68 32, 68 Wysokoobciążalne kołki gwintowe wciskane HFH (stal ocynkowana) HFHS (stal nierdzewna) Kołki wciskane charakteryzujące się bardzo dużą wytrzymałością na obciążenia skręcające i wyrywające. 33, 68 33, 68 Wysokoobciążalne kołki gwintowe wciskane HFHD (stal ocynkowana) HFHDS (stal nierdzewna) Wykonanie jak dla HFH, HFHS, jednak z prowadzeniem nakrętki do zautomatyzowanego montażu. Wysokoobciążalne kołki gwintowe wciskane 34, 69 HFE (stal ocynkowana) Wykonanie jak dla HFH / HFHS, jednak z większą średnicą łba do większych obciążeń. Wysokoobciążalne kołki gwintowe wciskane 35, 69 HFED (stal ocynkowana) Wykonanie jak dla HFHD / HFHDS, jednak z większą średnicą łba do większych obciążeń. Kołki wciskane z gwintem grubozwojowym 36 Gwint grubozwojowy (stal bezbarwnie ocynkowana) Kołki do otworów przelotowych licujące się z powierzchnią blachy. Gwint grubozwojowy przeznaczony do nakrętek zaciskowych lub klipsów Kołki gwintowe wciskane w otwory nieprzelotowe CHA, CFHA (aluminium) CHC, CFHC (stal nierdzewna) Do cylindrycznych otworów nieprzelotowych. Przeznaczone specjalnie do aluminiowych płyt czołowych, wymagany jest montaż bez śladów połączenia. Tulejki gwintowe wciskane w otwory nieprzelotowe 38 CSS, CSOS (stal nierdzewna) Do cylindrycznych otworów nieprzelotowych. Przeznaczone specjalnie do aluminiowych płyt czołowych, jeże li wymagany jest montaż bez śladów połączenia. Tulejki gwintowe wciskane (przelotowe) 39 DSOS (stal nierdzewna) Przeznaczone specjalnie do montażu złącz wielowtykowych typu D. 4, 7 4, 7 Tulejki gwintowe wciskane (przelotowe) SO (stal ocynkowana) SOS (stal nierdzewna) Tulejki gwintowe licujące się po wciśnięciu z powierzchnią blachy. Możliwość montażu w okrągłych otworach przelotowych. Tulejki posiadają sześciokąt podstawy zabezpieczający przez przekręceniem. 41 SO4 (stal nierdzewna) Do stali szlachetnej i metali. 42 MSO4 (stal nierdzewna) Miniaturowe wciskane tulejki gwintowe do stali szlachetnej i metali. 7

8 SPIS TREŚCI 43, 7 43, 7 Tulejki gwintowe wciskane (nieprzelotowe) BSO (stal ocynkowana) BSOS (stal nierdzewna) Z zamknięciem" gwintu gwarantującym szczelne połączenie. 44 BSO4 (stal nierdzewna) Do stali szlachetnej i metali. Tulejki gwintowe wciskane (przelotowe) 45 SOSG (stal nierdzewna) Dla zapewnienia dobrego kontaktu, np. z płytkami obwodu drukowanego. Śruby niegubione 46 PF3 (stal niklowana) Do blach o grubości o, mm, z małą wysokością zabudowy. Śruby niegubione 47 PFC2 (stal nierdzewna) Śruba niegubiona" ze sprężyną. Śruby niegubione 48 PF11 (stal niklowana) Śruba niegubiona" ze sprężyną. Śruby niegubione 49 PFHV (stal niklowana) Śruba niegubiona" bez sprężyny. Śruby niegubione wciskane 5 5 SCBJ (stal ocynkowana) SCB (stal ocynkowana) Jednoelementowe śruby niegubione wciskane. Kołki dystansowe SSA (aluminium) SSC (stal nierdzewna) SSS (stal ocynkowana) KSSB (mosiądz) Kołki dystansowo-zatrzaskowe do blach lub płytek obwodu drukowanego. Do szybkiego montażu i demontażu pokryw, płytek obwodów drukowanych itp. do metali KSSB do tworzyw sztucznych Kołki dystansowe 52 SKC (stal nierdzewna) Dystansowe kołki wciskane do metali. Do szybkiego montażu i demontażu pokryw, płytek obwodów drukowanych itp. 8

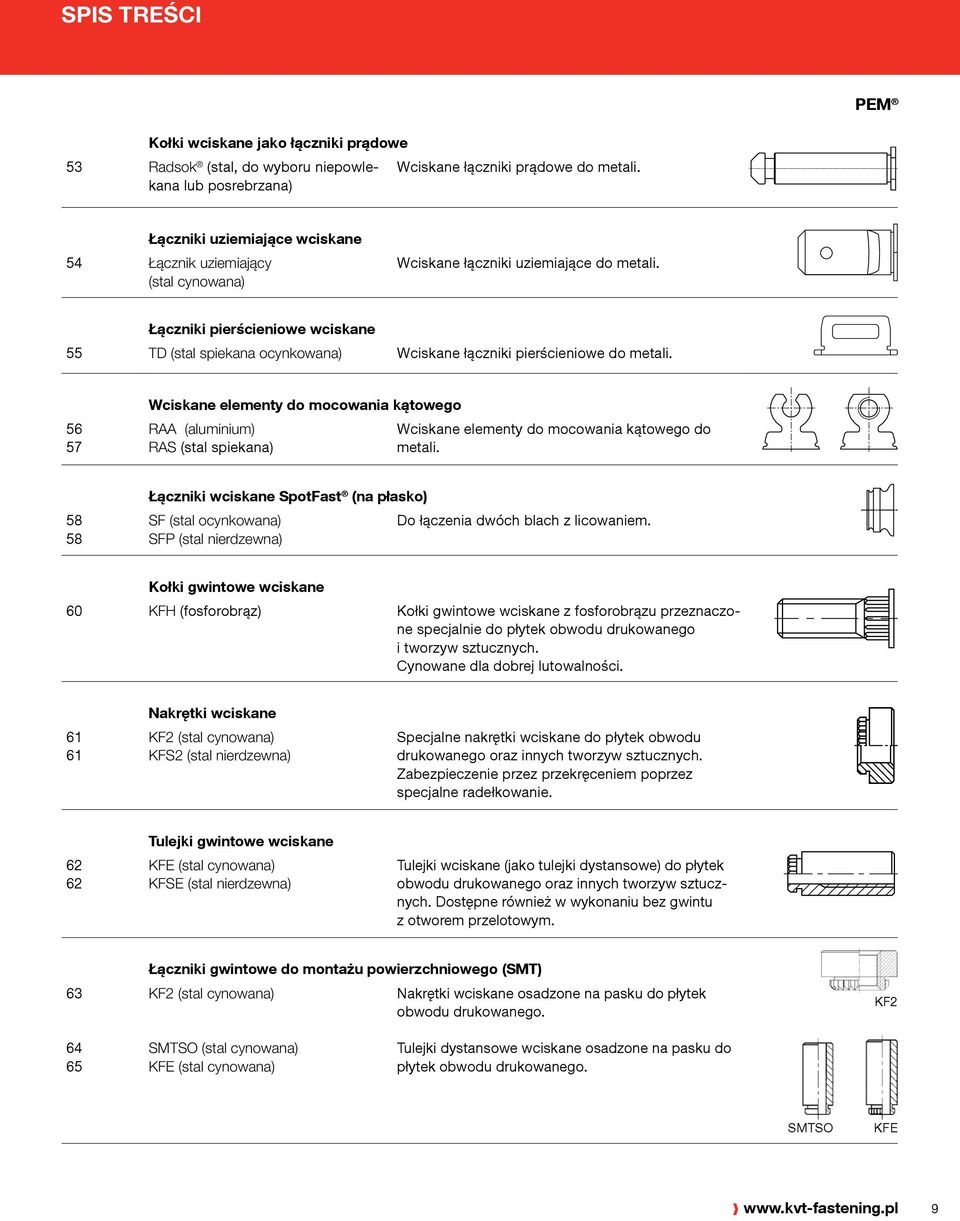

9 SPIS TREŚCI Kołki wciskane jako łączniki prądowe 53 Radsok (stal, do wyboru niepowlekana lub posrebrzana) Wciskane łączniki prądowe do metali. Łączniki uziemiające wciskane 54 Łącznik uziemiający (stal cynowana) Wciskane łączniki uziemiające do metali. Łączniki pierścieniowe wciskane 55 TD (stal spiekana ocynkowana) Wciskane łączniki pierścieniowe do metali Wciskane elementy do mocowania kątowego RAA (aluminium) RAS (stal spiekana) Wciskane elementy do mocowania kątowego do metali Łączniki wciskane SpotFast (na płasko) SF (stal ocynkowana) Do łączenia dwóch blach z licowaniem. SFP (stal nierdzewna) Kołki gwintowe wciskane 6 KFH (fosforobrąz) Kołki gwintowe wciskane z fosforobrązu przeznaczone specjalnie do płytek obwodu drukowanego i tworzyw sztucznych. Cynowane dla dobrej lutowalności Nakrętki wciskane KF2 (stal cynowana) KFS2 (stal nierdzewna) Specjalne nakrętki wciskane do płytek obwodu drukowanego oraz innych tworzyw sztucznych. Zabezpieczenie przez przekręceniem poprzez specjalne radełkowanie Tulejki gwintowe wciskane KFE (stal cynowana) KFSE (stal nierdzewna) Tulejki wciskane (jako tulejki dystansowe) do płytek obwodu drukowanego oraz innych tworzyw sztucznych. Dostępne również w wykonaniu bez gwintu z otworem przelotowym. 63 Łączniki gwintowe do montażu powierzchniowego (SMT) KF2 (stal cynowana) Nakrętki wciskane osadzone na pasku do płytek obwodu drukowanego. KF SMTSO (stal cynowana) KFE (stal cynowana) Tulejki dystansowe wciskane osadzone na pasku do płytek obwodu drukowanego. SMTSO KFE 9

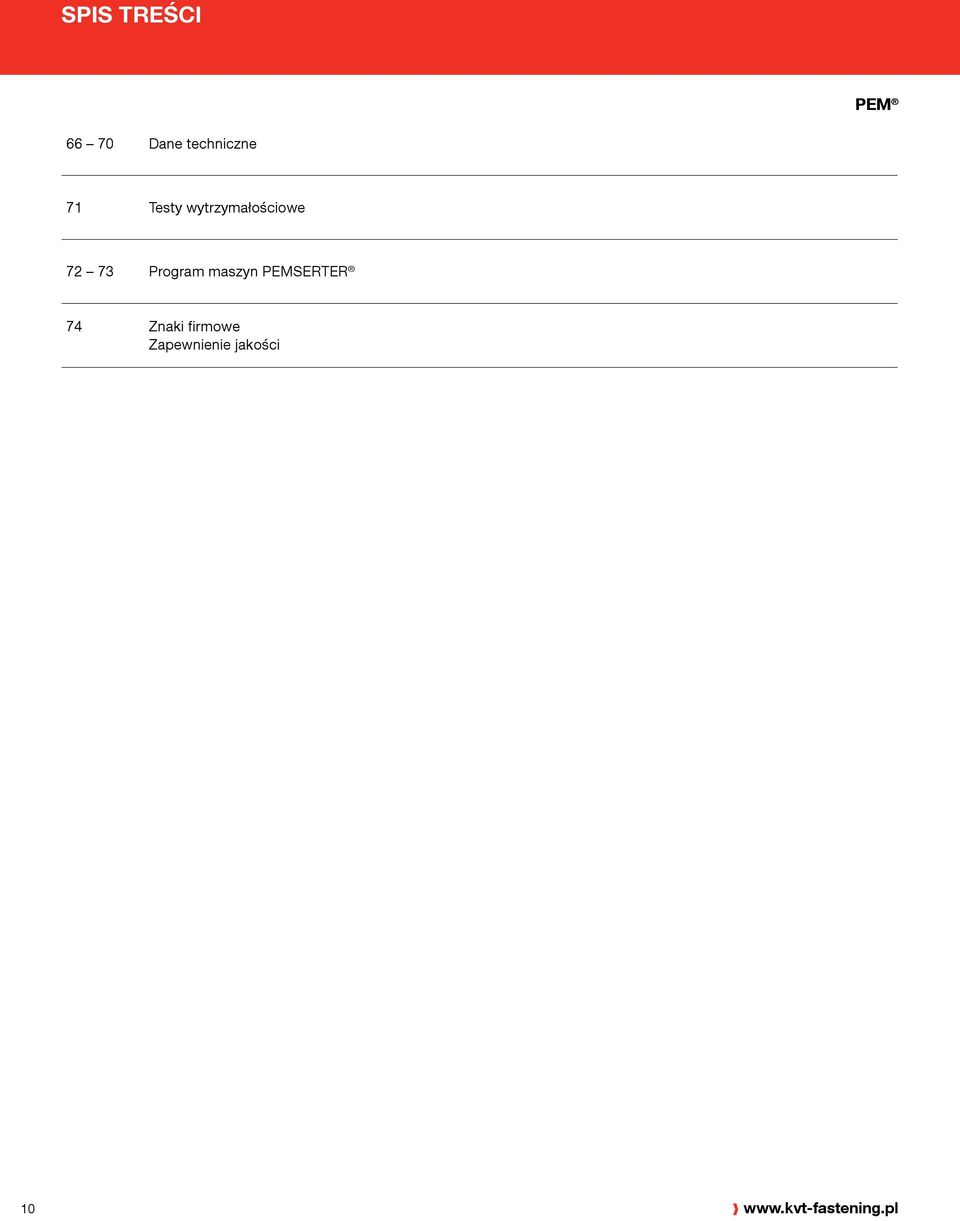

10 SPIS TREŚCI 66 7 Dane techniczne 71 Testy wytrzymałościowe Program maszyn PEMSERTER 74 Znaki firmowe Zapewnienie jakości 1

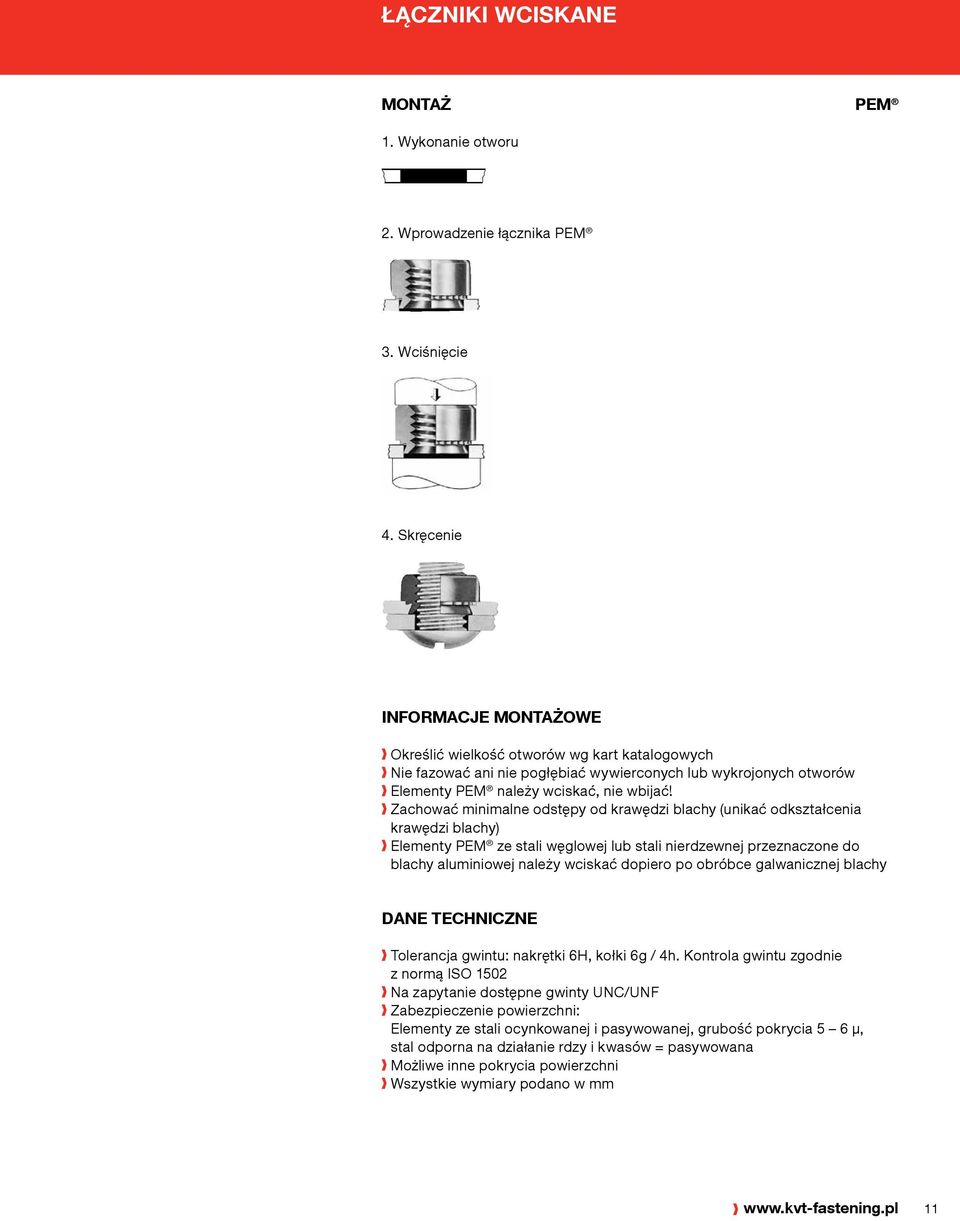

11 ŁĄCZNIKI WCISKANE Montaż 1. Wykonanie otworu 2. Wprowadzenie łącznika 3. Wciśnięcie 4. Skręcenie INFORMACJE MONTAŻOWE Określić wielkość otworów wg kart katalogowych Nie fazować ani nie pogłębiać wywierconych lub wykrojonych otworów Elementy należy wciskać, nie wbijać! Zachować minimalne odstępy od krawędzi blachy (unikać odkształcenia krawędzi blachy) Elementy ze stali węglowej lub stali nierdzewnej przeznaczone do blachy aluminiowej należy wciskać dopiero po obróbce galwanicznej blachy DANE TECHNICZNE Tolerancja gwintu: nakrętki 6H, kołki 6g / 4h. Kontrola gwintu zgodnie z normą ISO 152 Na zapytanie dostępne gwinty UNC/UNF Zabezpieczenie powierzchni: Elementy ze stali ocynkowanej i pasywowanej, grubość pokrycia 5 6 μ, stal odporna na działanie rdzy i kwasów = Możliwe inne pokrycia powierzchni Wszystkie wymiary podano w mm 11

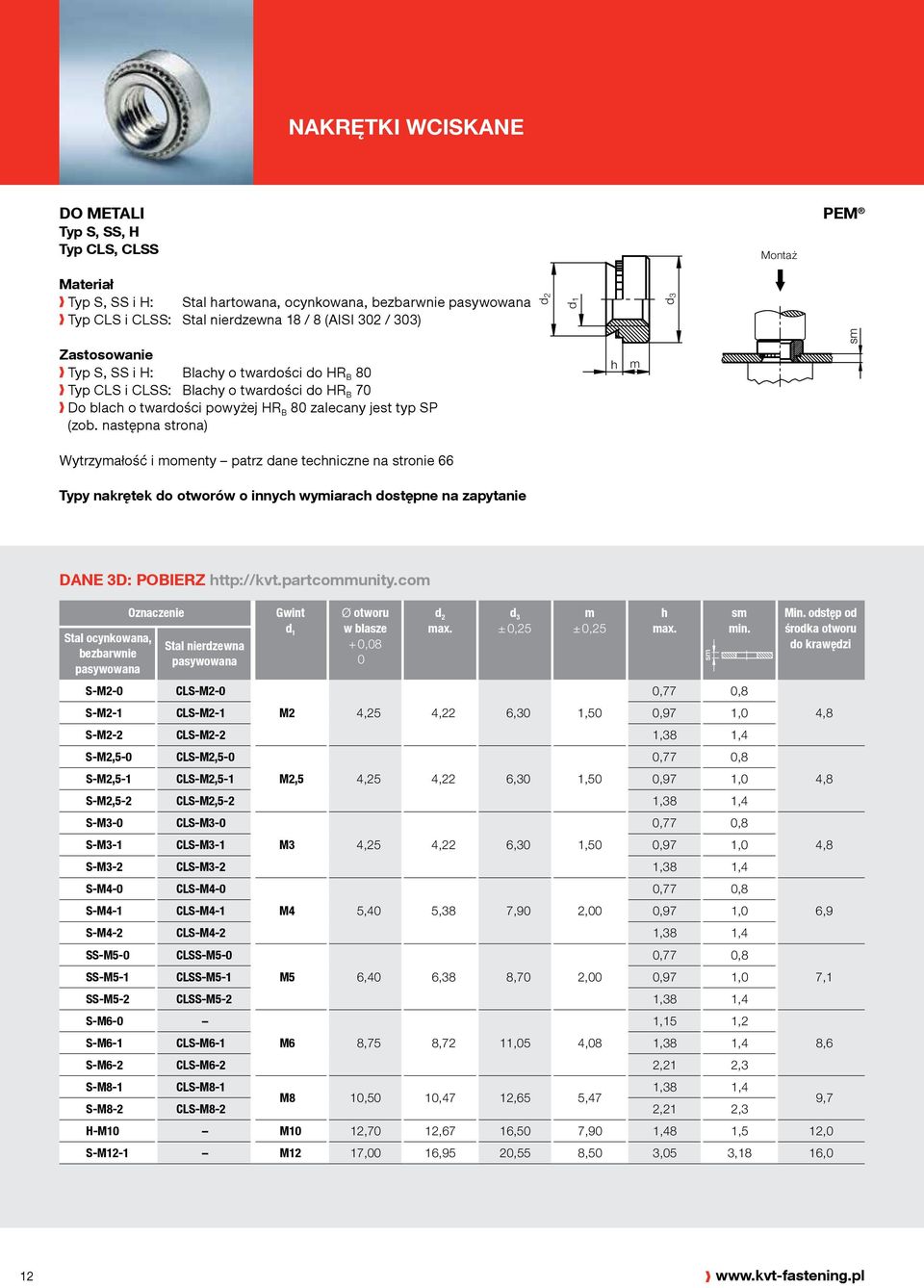

12 NAKRĘTKI WCISKANE Typ S, SS, H Typ CS, CSS Montaż Montage Typ S, SS i H: Stal hartowana, ocynkowana, bezbarwnie Typ CS i CSS: Stal nierdzewna 18 / 8 (AISI 32 / 33) Typ S, SS i H: Blachy o twardości do HR B 8 Typ CS i CSS: Blachy o twardości do HR B 7 Do blach o twardości powyżej HR B 8 zalecany jest typ SP (zob. następna strona) h m Wytrzymałość i momenty patrz dane techniczne na stronie 66 Typy nakrętek do otworów o innych wymiarach dostępne na zapytanie Stal ocynkowana, bezbarwnie S-M2- Stal nierdzewna Gwint +,8 ±,25 m ±,25 h Min. odstęp od środka otworu do krawędzi CS-M2-,77,8 S-M2-1 CS-M2-1 M2 4,25 4,22 6,3 1,5,97 1, 4,8 S-M2-2 CS-M2-2 1,38 1,4 S-M2,5- CS-M2,5-,77,8 S-M2,5-1 CS-M2,5-1 M2,5 4,25 4,22 6,3 1,5,97 1, 4,8 S-M2,5-2 CS-M2,5-2 1,38 1,4 S-M3- CS-M3-,77,8 S-M3-1 CS-M3-1 M3 4,25 4,22 6,3 1,5,97 1, 4,8 S-M3-2 CS-M3-2 1,38 1,4 S-M4- CS-M4-,77,8 S-M4-1 CS-M4-1 M4 5,4 5,38 7,9 2,,97 1, 6,9 S-M4-2 CS-M4-2 1,38 1,4 SS-M5- CSS-M5-,77,8 SS-M5-1 CSS-M5-1 M5 6,4 6,38 8,7 2,,97 1, 7,1 SS-M5-2 CSS-M5-2 1,38 1,4 S-M6-1,15 1,2 S-M6-1 CS-M6-1 M6 8,75 8,72 11,5 4,8 1,38 1,4 8,6 S-M6-2 CS-M6-2 2,21 2,3 S-M8-1 CS-M8-1 1,38 1,4 M8 1,5 1,47 12,65 5,47 S-M8-2 CS-M8-2 2,21 2,3 9,7 H-M1 M1 12,7 12,67 16,5 7,9 1,48 1,5 12, S-M12-1 M12 17, 16,95 2,55 8,5 3,5 3,18 16, 12

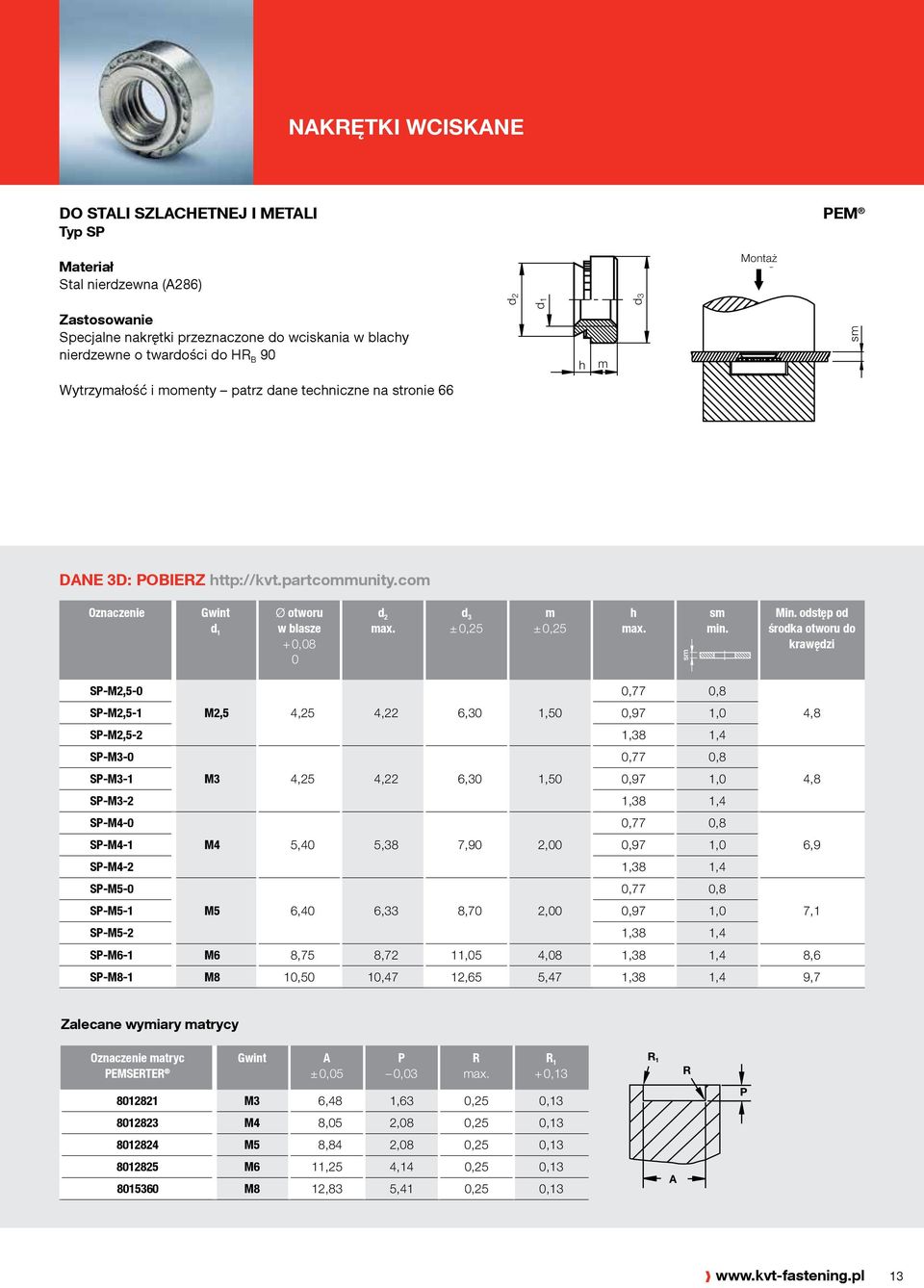

13 NAKRĘTKI WCISKANE DO STAI SZACHETNEJ I METAI Typ SP Stal nierdzewna (A286) Montage Montaż Specjalne nakrętki przeznaczone do wciskania w blachy nierdzewne o twardości do HR B 9 h m Wytrzymałość i momenty patrz dane techniczne na stronie 66 Gwint +,8 ±,25 m ±,25 h Min. odstęp od środka otworu do krawędzi SP-M2,5-,77,8 SP-M2,5-1 M2,5 4,25 4,22 6,3 1,5,97 1, 4,8 SP-M2,5-2 1,38 1,4 SP-M3-,77,8 SP-M3-1 M3 4,25 4,22 6,3 1,5,97 1, 4,8 SP-M3-2 1,38 1,4 SP-M4-,77,8 SP-M4-1 M4 5,4 5,38 7,9 2,,97 1, 6,9 SP-M4-2 1,38 1,4 SP-M5-,77,8 SP-M5-1 M5 6,4 6,33 8,7 2,,97 1, 7,1 SP-M5-2 1,38 1,4 SP-M6-1 M6 8,75 8,72 11,5 4,8 1,38 1,4 8,6 SP-M8-1 M8 1,5 1,47 12,65 5,47 1,38 1,4 9,7 Zalecane wymiary matrycy matryc Gwint A PEMSERTER ±,5 P,3 R R 1 +, M3 6,48 1,63,25,13 R 1 R P M4 8,5 2,8,25, M5 8,84 2,8,25, M6 11,25 4,14,25, M8 12,83 5,41,25,13 A 13

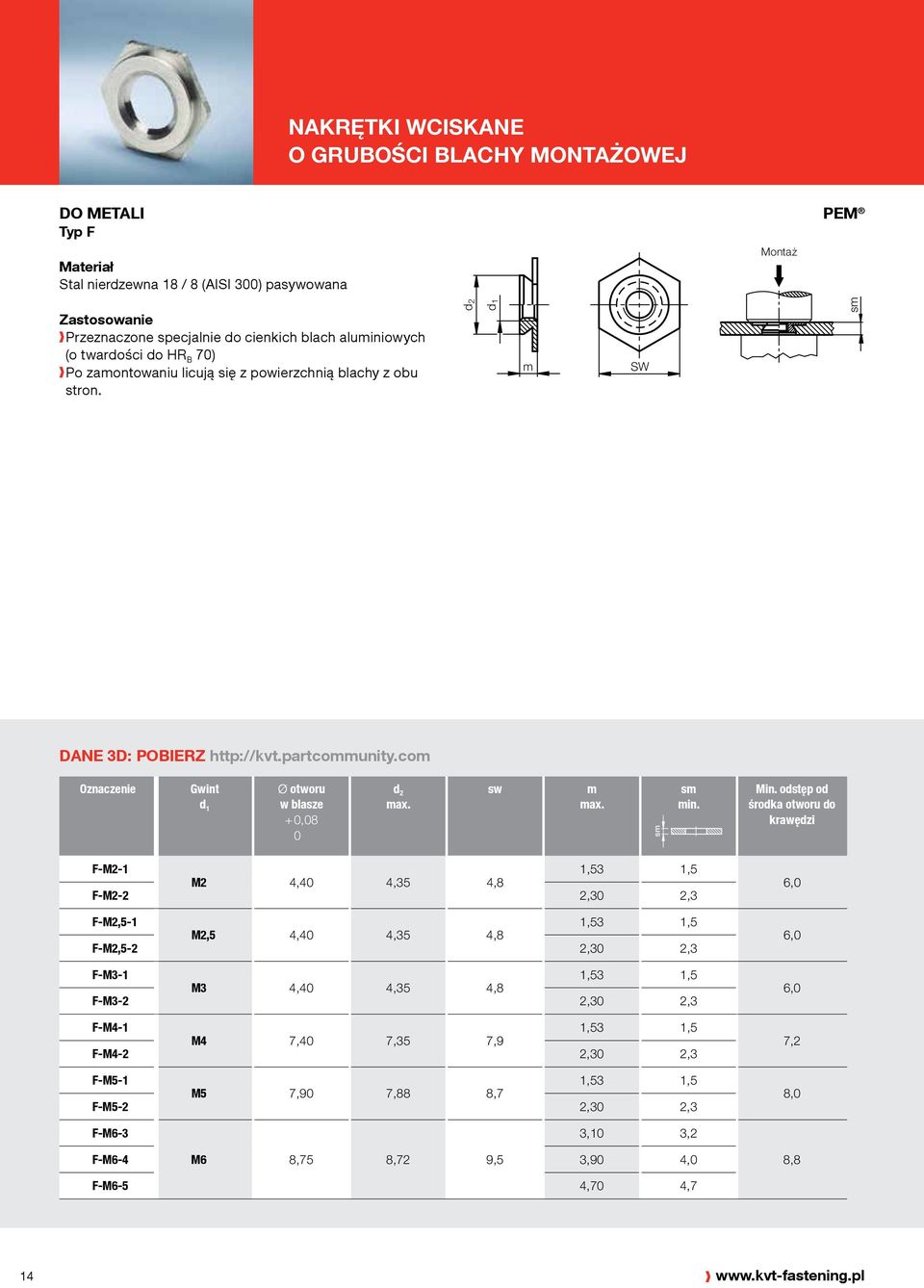

14 NAKRĘTKI WCISKANE O GRUBOŚCI BACHY MONTAŻOWEJ Typ F Stal nierdzewna 18 / 8 (AISI 3) Montage Montaż Przeznaczone specjalnie do cienkich blach aluminiowych (o twardości do HR B 7) Po zamontowaniu licują się z powierzchnią blachy z obu stron. 2 m m SW SW Gwint +,8 sw m Min. odstęp od środka otworu do krawędzi F-M2-1 1,53 1,5 M2 4,4 4,35 4,8 F-M2-2 2,3 2,3 F-M2,5-1 1,53 1,5 M2,5 4,4 4,35 4,8 F-M2,5-2 2,3 2,3 F-M3-1 1,53 1,5 M3 4,4 4,35 4,8 F-M3-2 2,3 2,3 F-M4-1 1,53 1,5 M4 7,4 7,35 7,9 F-M4-2 2,3 2,3 F-M5-1 1,53 1,5 M5 7,9 7,88 8,7 F-M5-2 2,3 2,3 6, 6, 6, 7,2 8, F-M6-3 3,1 3,2 F-M6-4 M6 8,75 8,72 9,5 3,9 4, 8,8 F-M6-5 4,7 4,7 14

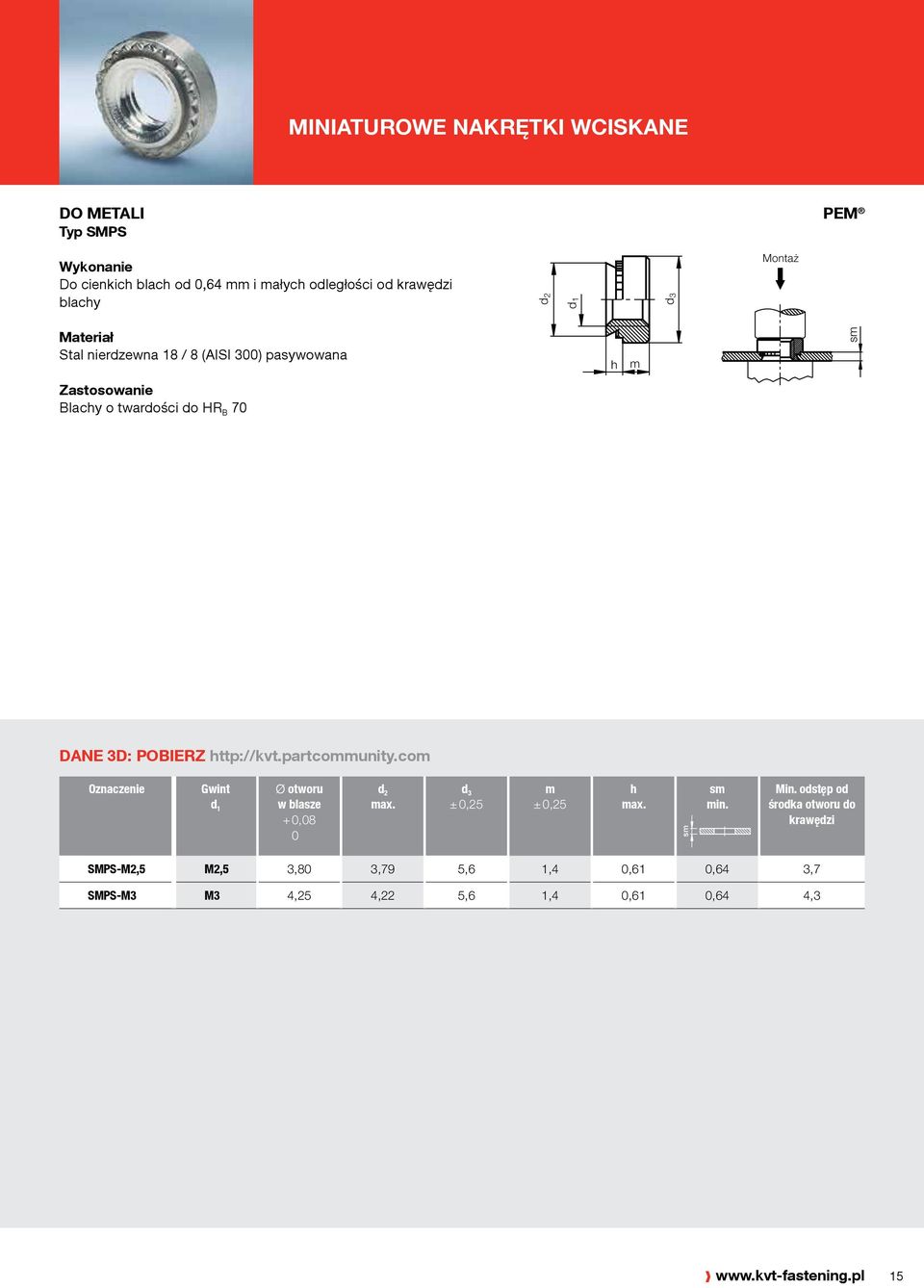

15 MINIATUROWE NAKRĘTKI WCISKANE Typ SMPS Wykonanie Do cienkich blach od,64 mm i małych odległości od krawędzi blachy Montage Montaż Stal nierdzewna 18 / 8 (AISI 3) h m Blachy o twardości do HR B 7 Gwint +,8 ±,25 m ±,25 h Min. odstęp od środka otworu do krawędzi SMPS-M2,5 M2,5 3,8 3,79 5,6 1,4,61,64 3,7 SMPS-M3 M3 4,25 4,22 5,6 1,4,61,64 4,3 15

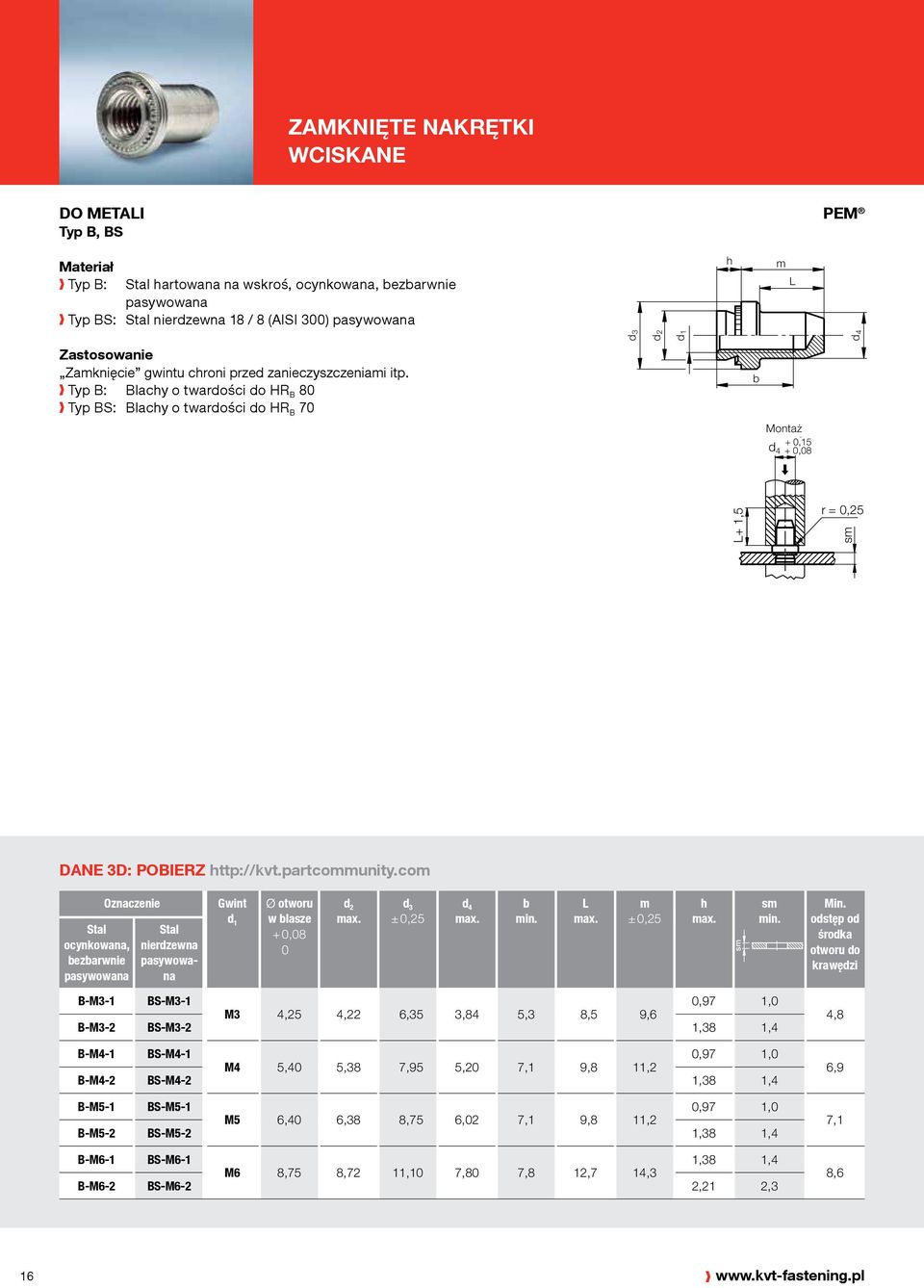

16 ZAMKNIĘTE NAKRĘTKI WCISKANE Typ B, BS Typ B: Stal hartowana na wskroś, ocynkowana, bezbarwnie Typ BS: Stal nierdzewna 18 / 8 (AISI 3) h m d 4 Zamknięcie gwintu chroni przed zanieczyszczeniami itp. Typ B: Blachy o twardości do HR B 8 Typ BS: Blachy o twardości do HR B 7 b Montage Montaż +,15 d 4 +,8 + 1,5 r =,25 Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,8 ±,25 d 4 b m ±,25 h Min. odstęp od środka otworu do krawędzi B-M3-1 BS-M3-1,97 1, M3 4,25 4,22 6,35 3,84 5,3 8,5 9,6 B-M3-2 BS-M3-2 1,38 1,4 B-M4-1 BS-M4-1,97 1, M4 5,4 5,38 7,95 5,2 7,1 9,8 11,2 B-M4-2 BS-M4-2 1,38 1,4 B-M5-1 BS-M5-1,97 1, M5 6,4 6,38 8,75 6,2 7,1 9,8 11,2 B-M5-2 BS-M5-2 1,38 1,4 B-M6-1 BS-M6-1 1,38 1,4 M6 8,75 8,72 11,1 7,8 7,8 12,7 14,3 B-M6-2 BS-M6-2 2,21 2,3 4,8 6,9 7,1 8,6 16

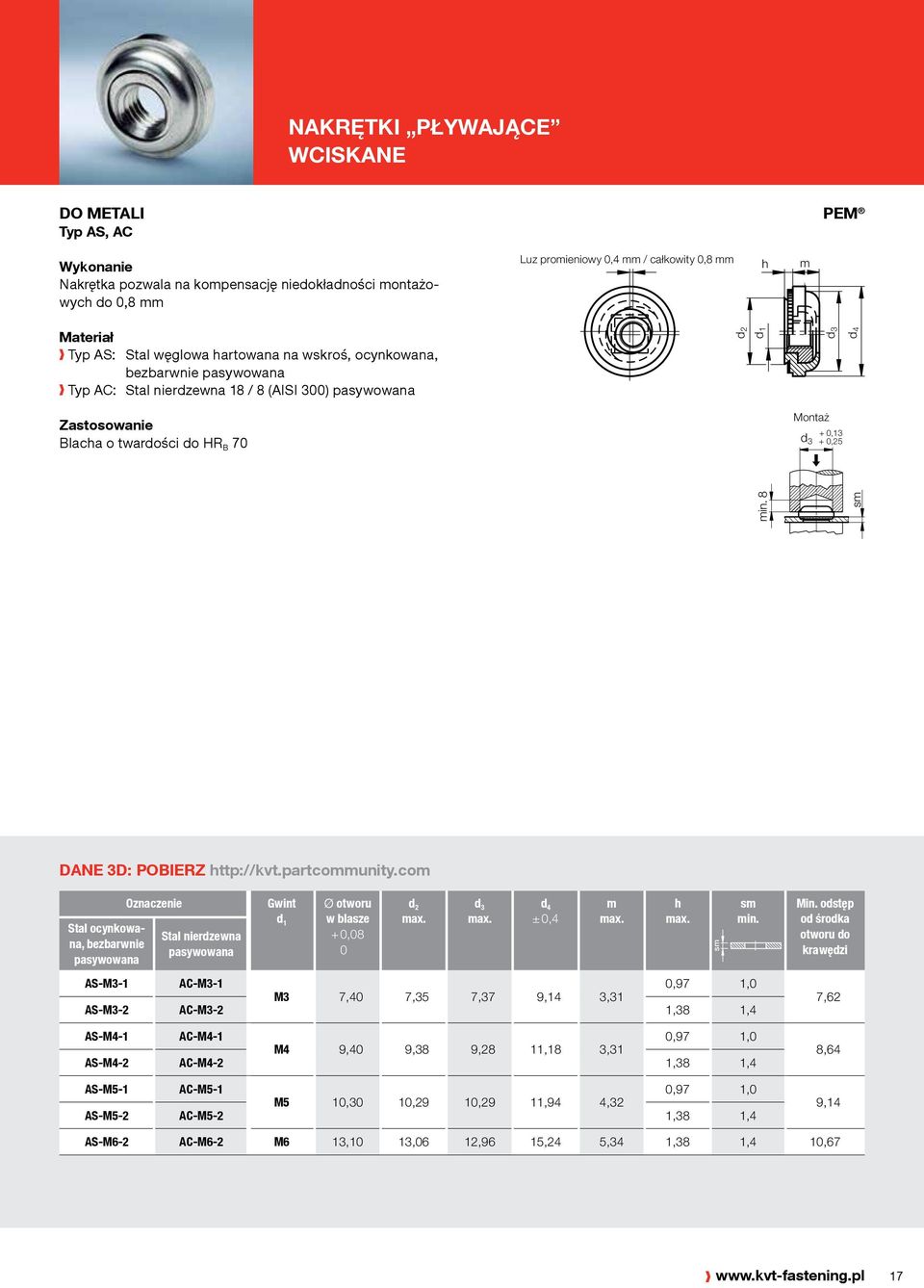

17 NAKRĘTKI PŁYWAJĄCE WCISKANE Typ AS, AC Wykonanie Nakrętka pozwala na kompensację niedokładności montażowych do,8 mm uz promieniowy Spiel,4,4 mm mm / total / całkowity,8 mm,8 mm h m Typ AS: Stal węglowa hartowana na wskroś, ocynkowana, bezbarwnie Typ AC: Stal nierdzewna 18 / 8 (AISI 3) d 4 Blacha o twardości do HR B 7 Montaż Montage +,13 +,25 8 Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,8 AS-M3-1 AC-M3-1,97 1, M3 7,4 7,35 7,37 9,14 3,31 AS-M3-2 AC-M3-2 1,38 1,4 AS-M4-1 AC-M4-1,97 1, M4 9,4 9,38 9,28 11,18 3,31 AS-M4-2 AC-M4-2 1,38 1,4 AS-M5-1 AC-M5-1,97 1, M5 1,3 1,29 1,29 11,94 4,32 AS-M5-2 AC-M5-2 1,38 1,4 d 4 ±,4 m h Min. odstęp od środka otworu do krawędzi 7,62 8,64 9,14 AS-M6-2 AC-M6-2 M6 13,1 13,6 12,96 15,24 5,34 1,38 1,4 1,67 17

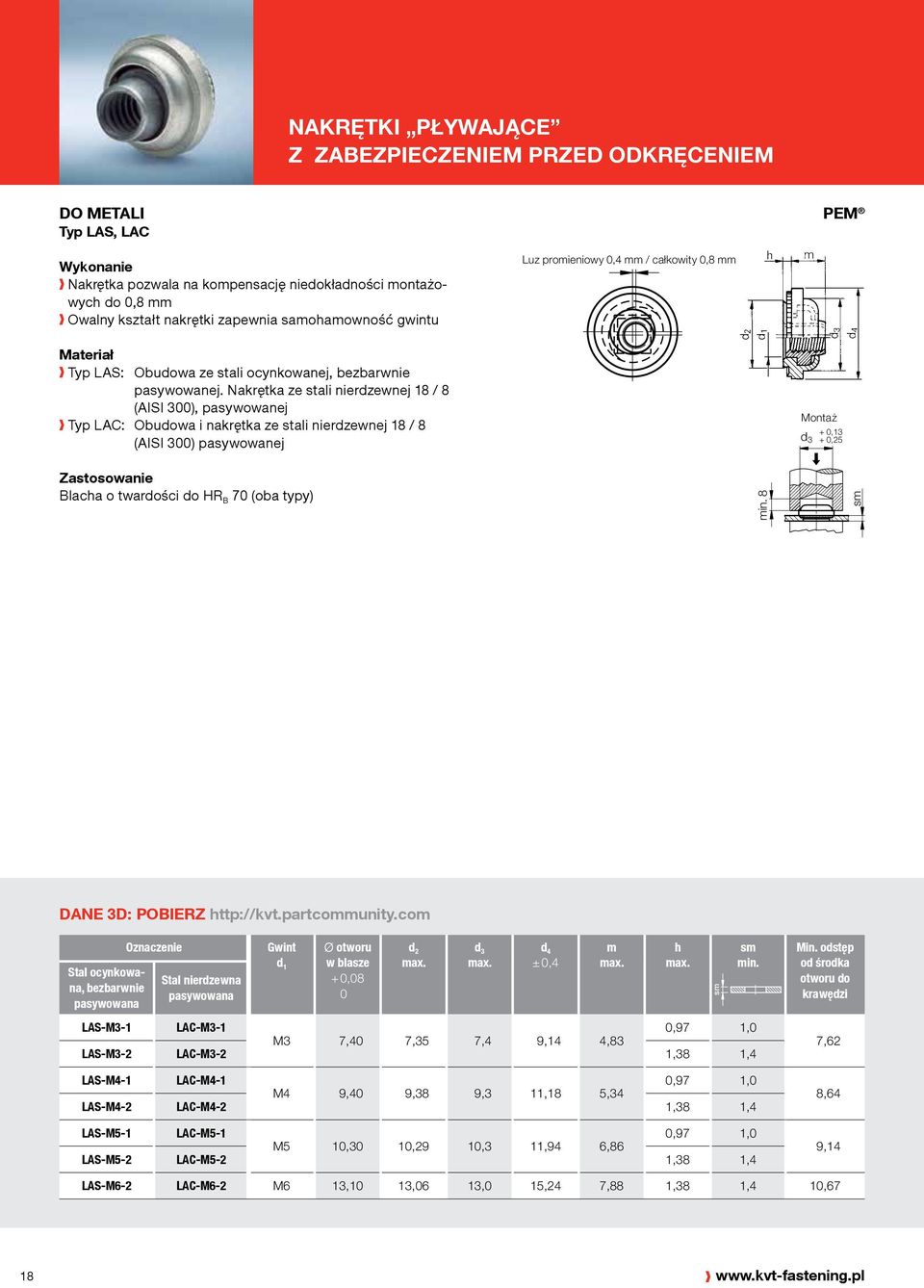

18 NAKRĘTKI PŁYWAJĄCE Z ZABEZPIECZENIEM PRZED ODKRĘCENIEM Typ AS, AC Wykonanie Nakrętka pozwala na kompensację niedokładności montażowych do,8 mm Owalny kształt nakrętki zapewnia samohamowność gwintu uz promieniowy Spiel,4,4 mm mm / total / całkowity,8 mm,8 mm h m d 4 Typ AS: Obudowa ze stali ocynkowanej, bezbarwnie pasywowanej. Nakrętka ze stali nierdzewnej 18 / 8 (AISI 3), pasywowanej Typ AC: Obudowa i nakrętka ze stali nierdzewnej 18 / 8 (AISI 3) pasywowanej Blacha o twardości do HR B 7 (oba typy) 8 Montage Montaż +,13 +,25 Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,8 AS-M3-1 AC-M3-1,97 1, M3 7,4 7,35 7,4 9,14 4,83 AS-M3-2 AC-M3-2 1,38 1,4 AS-M4-1 AC-M4-1,97 1, M4 9,4 9,38 9,3 11,18 5,34 AS-M4-2 AC-M4-2 1,38 1,4 AS-M5-1 AC-M5-1,97 1, M5 1,3 1,29 1,3 11,94 6,86 AS-M5-2 AC-M5-2 1,38 1,4 d 4 ±,4 m h Min. odstęp od środka otworu do krawędzi 7,62 8,64 9,14 AS-M6-2 AC-M6-2 M6 13,1 13,6 13, 15,24 7,88 1,38 1,4 1,67 18

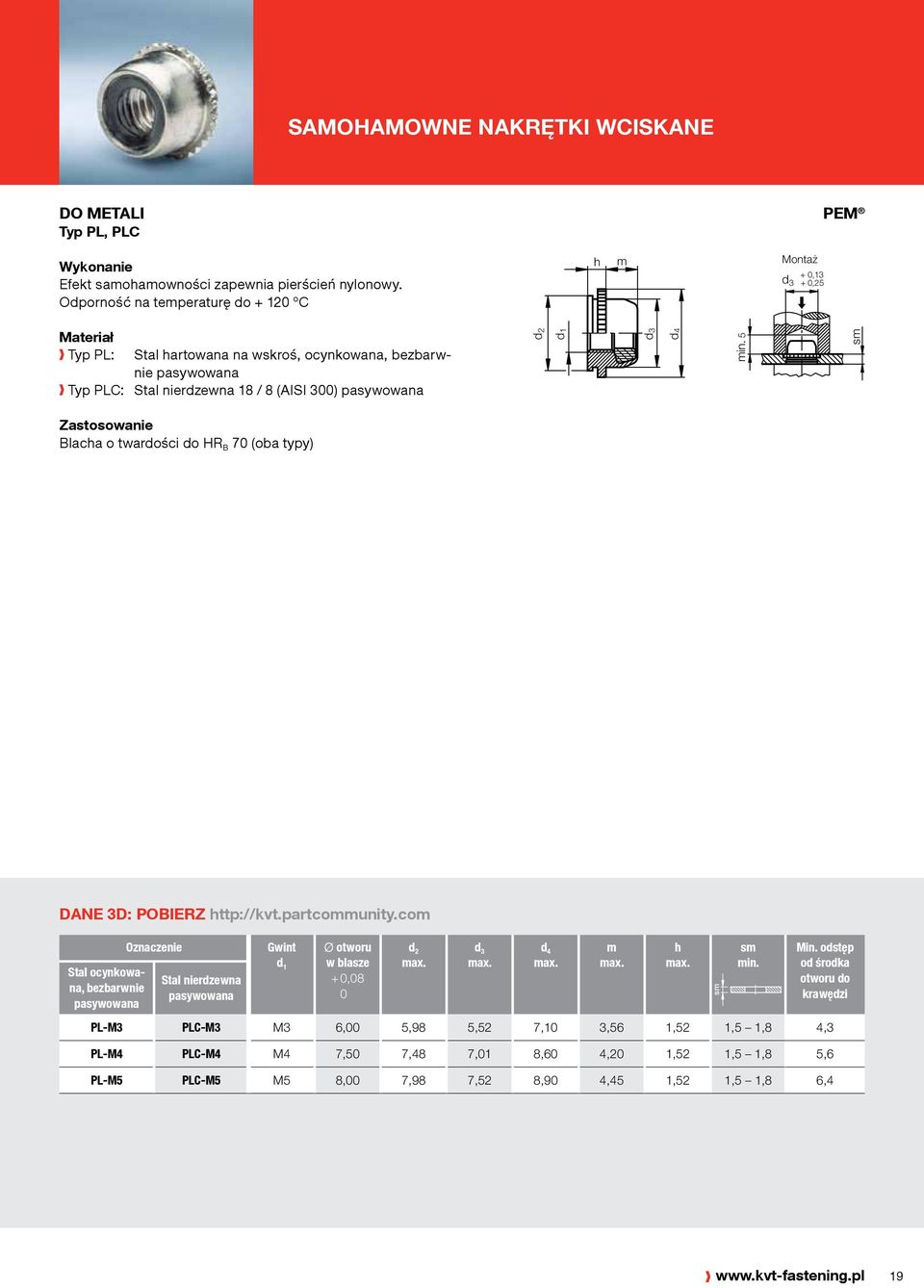

19 SAMOHAMOWNE NAKRĘTKI WCISKANE Typ P, PC Wykonanie Efekt samohamowności zapewnia pierścień nylonowy. Odporność na temperaturę do + 12 ºC h m Montage Montaż +,13 +,25 Typ P: Stal hartowana na wskroś, ocynkowana, bezbarwnie Typ PC: Stal nierdzewna 18 / 8 (AISI 3) d 4 5 Blacha o twardości do HR B 7 (oba typy) Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,8 d 4 m h Min. odstęp od środka otworu do krawędzi P-M3 PC-M3 M3 6, 5,98 5,52 7,1 3,56 1,52 1,5 1,8 4,3 P-M4 PC-M4 M4 7,5 7,48 7,1 8,6 4,2 1,52 1,5 1,8 5,6 P-M5 PC-M5 M5 8, 7,98 7,52 8,9 4,45 1,52 1,5 1,8 6,4 19

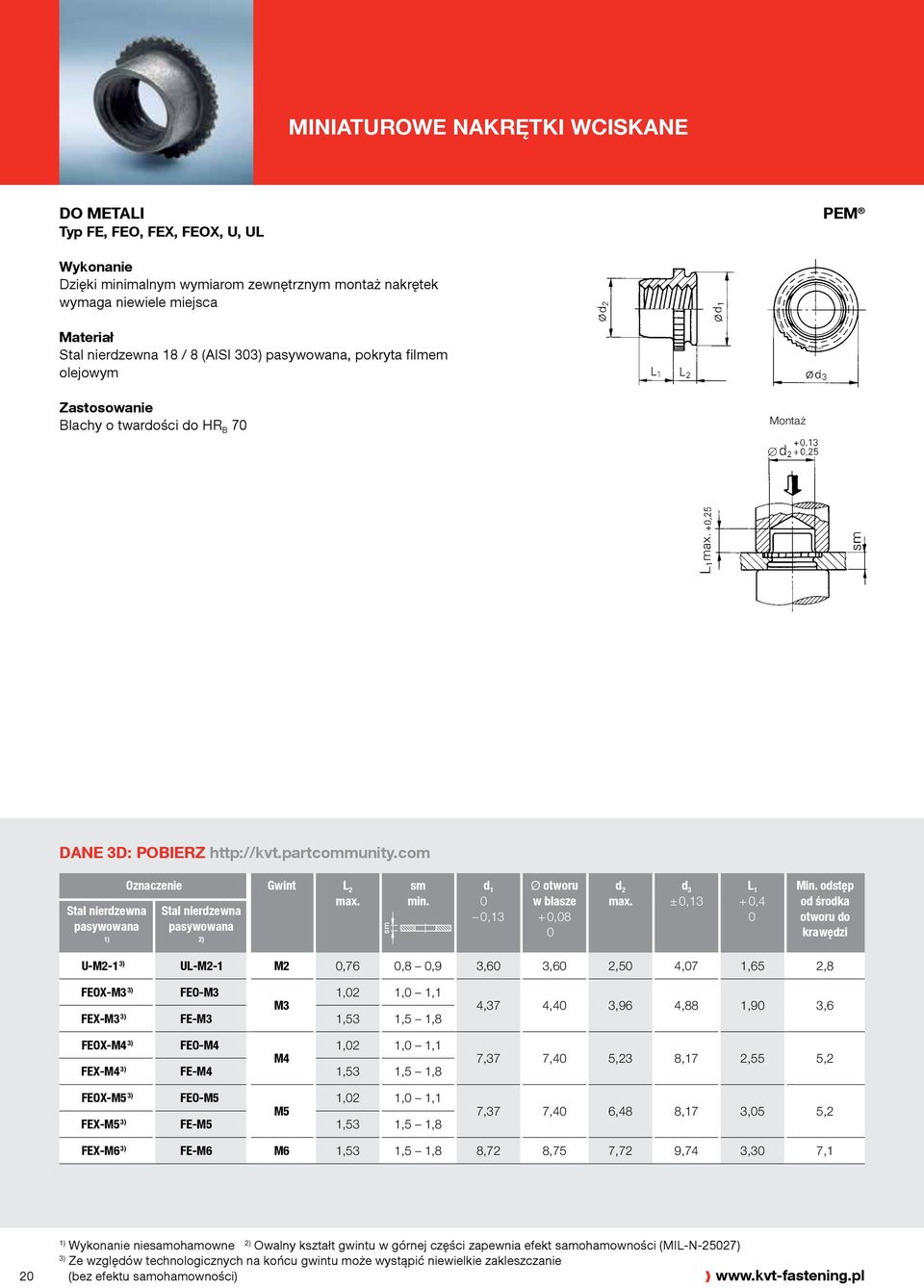

20 MINIATUROWE NAKRĘTKI WCISKANE Typ FE, FEO, FEX, FEOX, U, U Wykonanie Dzięki minimalnym wymiarom zewnętrznym montaż nakrętek wymaga niewiele miejsca Stal nierdzewna 18 / 8 (AISI 33), pokryta filmem olejowym Blachy o twardości do HR B 7 Montage Montaż Gwint 2 Stal nierdzewna Stal nierdzewna 1) 2),13 +,8 ±,13 1 +,4 Min. odstęp od środka otworu do krawędzi U-M2-1 3) U-M2-1 M2,76,8,9 3,6 3,6 2,5 4,7 1,65 2,8 FEOX-M3 3) FEO-M3 1,2 1, 1,1 M3 FEX-M3 3) FE-M3 1,53 1,5 1,8 FEOX-M4 3) FEO-M4 1,2 1, 1,1 M4 FEX-M4 3) FE-M4 1,53 1,5 1,8 FEOX-M5 3) FEO-M5 1,2 1, 1,1 M5 FEX-M5 3) FE-M5 1,53 1,5 1,8 4,37 4,4 3,96 4,88 1,9 3,6 7,37 7,4 5,23 8,17 2,55 5,2 7,37 7,4 6,48 8,17 3,5 5,2 FEX-M6 3) FE-M6 M6 1,53 1,5 1,8 8,72 8,75 7,72 9,74 3,3 7,1 2 1) Wykonanie niesamohamowne 2) Owalny kształt gwintu w górnej części zapewnia efekt samohamowności (MI-N-2527) 3) Ze względów technologicznych na końcu gwintu może wystąpić niewielkie zakleszczanie (bez efektu samohamowności)

21 MINIATUROWE SAMOHAMOWNE NAKRĘTKI WCISKANE Typ CFN Wykonanie Efekt samohamowności zapewnia pierścień nylonowy. Stal ocynkowana, bezbarwnie Blachy o twardości do HR B 6 Kolor pierścienia z poliamidu W elementach z gwintem calowym: niebieski W elementach z gwintem metrycznym: czarny Pierścień zabezpieczający Montage Montaż Matryca Wymiary w calach Wielkość Gwint Trzon +,8 2 ±,8 ±,5 ±,1 +,3,1 1 Min. odstęp od środka otworu do krawędzi CFN-44-1,112 4 (# 4 4) 44 1,91 3,86 1,2 4,11 4,45 5,16 2,65 2,92 Wymiary w milimetrach Wielkość Gwint Trzon +,8 2 ±,8 ±,5 ±,1 +,3,1 1 Min. odstęp od środka otworu do krawędzi CFN-M3-1 M3x,5 M3 1,91 3,86 1,2 4,11 4,45 5,16 2,65 2,92 21

22 SAMOHAMOWNE NAKRĘTKI WCISKANE Typ S Wykonanie Efekt samohamowności dzięki sprężystości w górnych zwojach gwintu Stal ocynkowana, bezbarwnie Blachy o twardości do HR B 8 h m Montage Montaż Gwint +,8 ±,25 m ±,25 h Min. odstęp od środka otworu do krawędzi S-M3-1,98 1, M3 4,25 4,22 6,3 1,5 S-M3-2 1,38 1,4 S-M4-1,98 1, M4 5,4 5,38 7,9 2, S-M4-2 1,38 1,4 S-M5-1,98 1, M5 6,4 6,38 8,7 2, S-M5-2 1,38 1,4 S-M6-1 1,38 1,4 M6 8,75 8,72 11,5 4,8 S-M6-2 2,21 2,3 4,8 6,9 7,1 8,6 22

23 NAKRĘTKI DO ZGRZEWANIA Typ WN, WNS Wykonanie Trzy garby do zgrzewania gwarantują dobry kontakt elektryczny i uniemożliwiają przepalenie cienkich blachy. Trzpień pozycjonujący ułatwia ustalenie nakrętki i chroni gwint przed odpryskami ze zgrzewania. Okrągłe wykonanie nakrętki nadaje się idealnie do automatycznego podawania. Garby do zgrzewania Montage Montaż Trzpień pozycjonujący Typ WN: Stal miedziowania Typ WNS: Typ WNS: Stal nierdzewna (AISI 32) Gwint 1 Stal Stal nierdzewna miedziowania +,1,25 2 ±,1 WN-M3 WNS-M3 M3,77,77 4,37 4,4 7,82 1,48 WN-M4 WNS-M4 M4,77,77 5,51 5,6 9,42 2,58 WN-M5 WNS-M5 M5,77,77 6,32 6,4 11,18 3,77 WN-M6 WNS-M6 M6 1,22 1,22 8, 8,1 13,26 4,56 WN-M8* WNS-M8* M8 1,27 1,3 9,45 9,5 14,6 6,6 WN-M1* WNS-M1* M1 1,27 1,3 11,45 11,5 16,5 8,1 * Dostępne wyłącznie na zapytanie 23

24 NAKRĘTKI OBUSTRONNIE OBCIĄŻANE Typ RHB Wykonanie Przeznaczone do wykonania niezawodnych i obustronnie obciążalnych połączeń śrubowych w elementach cienkościennych Stal ocynkowana, bezbarwnie Montaż Wykroić lub wywiercić otwór, wprowadzić do niego nakrętkę i zamontować ją r ę c z n i e prasą do nitowania na wysokowydajnych prasach typu PEMSERTER 3, PEMSERTER 2 i PEMSERTER 4 Inne wielkości gwintu i długości trzpienia dostępne na zapytanie PRZYKŁADOWE ZAMÓWIENIE Wielkość gwintu: M3 Grubość blachy: 1,5 mm Symbol zamówienia: RHB-M3-16 Gwint Grubość blachy Otwór-Ø +,1 mm Ozn. ±,25 l 1 ±,25,15 RHB M3,8 22 5,6 8, 3,18 5,5 RHB M4 1, 2 6,8 9,5 3,18 6,7 RHB M5 1,5 16 8, 11,1 3,81 7,9 24

25 NAKRĘTKI OBUSTRONNIE OBCIĄŻANE Typ RMHB Wykonanie Przeznaczone do wykonania niezawodnych i obustronnie obciążalnych połączeń śrubowych w elementach cienkościennych, w wersji miniaturowej do zastosowania w trudno dostępnych miejscach Stal ocynkowana, bezbarwnie Montaż Wykroić lub wywiercić otwór, wprowadzić do niego nakrętkę i zamontować ją r ę c z n i e prasą do nitowania na wysokowydajnych prasach typu PEMSERTER 3, PEMSERTER 2 i PEMSERTER 4 PRZYKŁADOWE ZAMÓWIENIE Wielkość gwintu: M3 Grubość blachy: 1,5 mm Symbol zamówienia: RMHB-M3-16 Inne wielkości gwintu i długości trzpienia dostępne na zapytanie Gwint Grubość blachy Otwór-Ø +,1 mm Ozn. ±,25 l 1 ±,25,15 RMHB M3,8 22 4,2 5,6 2,8 4,2 RMHB M4 1, 2 5,4 7, 3,2 5,4 RMHB M5 1,5 16 6,4 8,5 3,8 6,4 25

26 KOŁKI GWINTOWE WCISKANE Typ FH, FHS, FHA Typ FH: Stal hartowana, ocynkowana, bezbarwnie Typ FHS: Stal nierdzewna 18 / 8 (AISI 3) Typ FHA: Aluminium Typ FH: Blachy o twardości do HR B 8 Typ FHS: Blachy o twardości do HR B 7 Typ FHA: Blachy o twardości do HR B 5 Montage Montaż a Wskazówka Do cienkich blach o grubości od,5 mm na zapytanie dostępne są kołki typu TFH (M3 - M5) Wytrzymałość i momenty patrz dane techniczne na stronie 67 d 3 Matrize Sfazować,3 matrycę x 9 ansenken,3 x 9 Stal ocynkowana, bezbarwnie Stal nierdzewna Aluminium Gwint +,8 FH-M2,5- FHS-M2,5- FHA-M2,5- M2,5 2,5 4,1 2,6 1,95 1, 5,4 FH-M3- FHS-M3- FHA-M3- M3 3, 4,6 3,1 2,1 1, 5,6 FH-M4- FHS-M4- FHA-M4- M4 4, 5,9 4,1 2,4 1, 7,2 FH-M5- FHS-M5- FHA-M5- M5 5, 6,5 5,1 2,7 1, 7,2 FH-M6- FHS-M6- FHA-M6- M6 6, 8,2 6,1 3, 1,6 7,9 FH-M8- FHS-M8- M8 8, 9,6 8,1 3,7 2,4 9,6 ±,4 a Min. odstęp od środka otworu do krawędzi Stal ocynkowana, bezbarwnie Stal nierdzewna Aluminium długości (±,4) FH-M2,5- FHS-M2,5- FHA-M2, FH-M3- FHS-M3- FHA-M FH-M4- FHS-M4- FHA-M FH-M5- FHS-M5- FHA-M FH-M6- FHS-M6- FHA-M FH-M8- FHS-M

27 KOŁKI GWINTOWE WCISKANE DO STAI SZACHETNEJ I METAI Typ FH4 Stal nierdzewna (AISI 4) Specjalne kołki przeznaczone do wciskania w blachy nierdzewne o twardości do HR B 92 a Montage Montaż Matryca Matrize Gwint +,8 ±,4 a Min. odstęp od środka otworu do krawędzi FH4-M3- M3 3, 4,6 2,1 1, 5,6 FH4-M4- M4 4, 5,9 2,4 1, 7,2 FH4-M5- M5 5, 6,5 2,7 1, 7,2 FH4-M6- M6 6, 8,2 3, 1,6 7,9 długości (±,4) FH4-M FH4-M FH4-M FH4-M Zalecane wymiary matrycy C Gwint A +,8 B ±,5 C ±,5 P ±,25 R 1 R 2 95 R1 R2 B A 45 M3 3,5 3,81 4,57,25,8,13 M4 4,4 4,95 5,82,25,8,13 M5 5,8 6,15 7,16,25,8, mm P M6 6,5 7,87 8,79,51,8,13 27

28 KOŁKI GWINTOWE WCISKANE Typ FH, FHS Wykonanie do montażu blisko krawędzi blachy Typ FH: Stal hartowana, ocynkowana, bezbarwnie Typ FHS: Stal nierdzewna 18 / 8 (AISI 3) a Typ FH: Blachy o twardości do HR B 8 Typ FHS: Blachy o twardości do HR B 7 Montage Montaż d 3 Sfazować Matrize,3 matrycę x 9 ansenken,3 x 9 Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,8 ±,4 a Min. odstęp od środka otworu do krawędzi FH-M2,5- FHS-M2,5- M2,5 2,5 3,15 2,6 2,1 1, 2,8 FH-M3- FHS-M3- M3 3, 3,65 3,1 2,1 1, 3,3 FH-M4- FHS-M4- M4 4, 4,65 4,1 2,4 1, 4,3 FH-M5- FHS-M5- M5 5, 5,9 5,1 2,7 1, 5,6 Stal ocynkowana, bezbarwnie Stal nierdzewna długości (±,4) FH-M2,5- FHS-M2, FH-M3- FHS-M FH-M4- FHS-M FH-M5- FHS-M

29 KOŁKI WCISKANE BEZ GWINTU Typ FH, FHS Typ FH: Stal hartowana, ocynkowana, bezbarwnie Typ FHS: Stal nierdzewna 18 / 8 (AISI 3) Typ FH: Blachy o twardości do HR B 8 Typ FHS: Blachy o twardości do HR B 7 Blachy o twardości do HR B 5 na zapytanie dostępne są kołki aluminiowe d1 a d2 Montage Montaż Stal ocynkowana, bezbarwnie Stal nierdzewna Kołek ±,5 +,8 ±,4 a Min. odstęp od środka otworu do krawędzi FH-3MM- FHS-3-3 3,5 5,3 3,6 2,3 1, 6,4 FH-4MM- FHS-4-4 4,1 6, 4,2 2,3 1, 7,1 FH-5MM- FHS-5-5 5,5 7,5 5,6 2,55 1, 7,6 FH-6MM- 6 6,5 8,6 6,6 3,4 1,6 7,9 Stal ocynkowana, bezbarwnie Stal nierdzewna długości (±,4) FH-3MM- FHS FH-4MM- FHS FH-5MM- FHS FH-6MM- Na zapytanie 29

30 KOŁKI WCISKANE BEZ GWINTU Typ TPS Wykonanie Kołki wciskane bez gwintu z fazowaniem centrującym a Montaż Montage Stal nierdzewna 18 / 8 (AISI 3) d 1 Blachy o twardości do HR B 7 64 ± 5 Kołek ±,5 +,8 ±,15 ±,4 a Min. odstęp od środka otworu do krawędzi TPS-3MM- 3 3,5 2,5 5,2 2,29 1, 6,4 TPS-4MM- 4 4,5 2,82 6,12 2,29 1, 7,1 TPS-5MM- 5 5,5 3,53 7,19 2,29 1, 7,6 TPS-6MM- 6 6,5 4,24 8,13 2,29 1, 7,9 długości (±,4) TPS-3MM TPS-4MM TPS-5MM TPS-6MM Zalecane wymiary matrycy (w milimetrach) Wymiar matrycy A ±,5 C ±,5 1 1,7 3,88 3 3,13 >1,7 * ,7 4,88 >1,7 * 1 1,8 5,89 >1,8 * 4,13 5,13 6 A C C 6 1 1,9 6,89 >1,9 * 6,13 + 3,2 mm + 3,2 mm 3 * Bez pogłębienia

31 MINIATUROWE KOŁKI WCISKANE BEZ GWINTU Typ MPP Stal nierdzewna (A286) Montaż Montage Specjalne kołki przeznaczone do wciskania w blachy nierdzewne o twardości do HR B Kołek ±,38 +,25 ±,1 ±,25 Min. odstęp od środka otworu do krawędzi MPP-1MM- 1 1,5,7 1,6,5 2,5 MPP-1,5MM- 1,5 1,55 1,3 2,24,5 2,6 MPP-2MM- 2 2,5 1,36 3,2,5 4,4 długości (±,15) MPP-1MM MPP-1,5MM MPP-2MM

32 WYSOKOOBCIĄŻANE KOŁKI GWINTOWE WCISKANE Typ HFH, HFHS Wykonanie Kołki wciskane charakteryzujące się bardzo dużą wytrzymałością na obciążenia skręcające i wyrywające. a Typ HFH: Stal hartowana, ocynkowana, bezbarwnie (inne powłoki na zapytanie) Typ HFHS: Stal nierdzewna 18 / 8 (AISI 3) d1 1 t d2 Typ HFH: Blachy o twardości do HR B 85 Typ HFHS: Blachy o twardości do HR B 7 Montage Montaż Wytrzymałość i momenty patrz dane techniczne na stronie 68 Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,13 ±,25 a t Min. odstęp od środka otworu do krawędzi HFH-M5- HFHS-M5- M5 5, 7,8 5,1 2,7 1,14 1,3 1,7 HFH-M6- HFHS-M6- M6 6, 9,4 6,1 2,8 1,27 1,5 11,5 HFH-M8- HFHS-M8- M8 8, 12,5 8,1 3,5 1,78 2, 12,7 HFH-M1- HFHS-M1- M1 1, 15,7 1,1 4,1 2,29 2,3 13,7 długości 1 (±,4) Stal ocynkowana, Stal nierdzewna bezbarwnie HFH-M5-1 HFHS-M HFH-M6-1 HFHS-M HFH-M8-1 HFHS-M HFH-M1-1 HFHS-M

33 WYSOKOOBCIĄŻANE KOŁKI GWINTOWE WCISKANE Typ HFHD, HFHDS Wykonanie Wykonanie jak dla HFH, HFHS, jednak z prowadzeniem nakrętki do zautomatyzowanego montażu. ca. 45 a Typ HFHD: Stal hartowana, ocynkowana, bezbarwnie, (inne powłoki na zapytanie) Typ HFHDS: Stal nierdzewna 18 / 8 (AISI 3) d 4 2 t d2 Typ HFHD: Blachy o twardości do HR B 85 Typ HFHDS: Blachy o twardości do HR B 7 1 Montage Montaż Wskazówka Wymiary 1,,, a oraz t odpowiadają wymiarom dla kołka standardowego HFH, HFHS na stronie 32. Wytrzymałość i momenty patrz dane techniczne na stronie 68 Alternatywne prowadzenie MAThread dostępne na zapytanie Kołki HFHD można zamówić również z fazowaniem centrującym MAThread. Zapobiega ono odchyleniu montowanej nakrętki od pionu i pozwala na zastosowanie krótszych nakrętek. Gwint montowanej nakrętki trzyma już w momencie wprowadzania MAThread. Ponadto zmniejszona długość pozwala zaoszczędzić na wadze łącznika. Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint d 4 ±,13 2 ±,25 HFHD-M5- HFHDS-M5- M5 3,66 5,1 1,78 HFHD-M6- HFHDS-M6- M6 4,37 6,1 2,3 HFHD-M8- HFHDS-M8- M8 6,5 8,1 2,67 HFHD-M1- HFHDS-M1- M1 7,72 1,1 3,43 33

34 WYSOKOOBCIĄŻANE KOŁKI GWINTOWE WCISKANE Typ HFE Wykonanie Kołki wciskane do cienkich blach z wykonaniem jak dla HFH, jednak z większą średnicą łba do większych obciążeń. a Stal hartowana, ocynkowana, bezbarwnie (inne powłoki na zapytanie) Blachy o twardości do HR B 85 d1 Montage Montaż 1 t d2 Wytrzymałość i momenty patrz dane techniczne na stronie 69 Dla blach o grubości < 1,5 mm należy sfazować matrycę,3 x 9 Gwint +,13 ±,25 a t Min. odstęp od środka otworu do krawędzi HFE-M5- M5 5, 9,6 5,1 2,6 1,35 1, 1, HFE-M6- M6 6, 11,35 6,1 2,8 1,52 1, 11,5 HFE-M8- M8 8, 15,3 8,1 3,3 2,13 1,5 14,5 długości 1 (±,4) HFE-M HFE-M HFE-M

35 WYSOKOOBCIĄŻANE KOŁKI GWINTOWE WCISKANE Typ HFED Wykonanie Kołki wciskane do cienkich blach z wykonaniem jak dla HFHD, jednak z większą średnicą łba do większych obciążeń. ca. 45 a Stal hartowana, ocynkowana, bezbarwnie (inne powłoki na zapytanie) Blachy o twardości do HR B 85 d Montage Montaż t d2 Wskazówka Wymiary 1,,, a oraz t odpowiadają wymiarom dla kołka standardowego HFE na stronie 34. Wytrzymałość i momenty patrz dane techniczne na stronie 69 Alternatywne prowadzenie MAThread dostępne na zapytanie Kołki HFED można zamówić również z fazowaniem centrującym MAThread. Zapobiega ono odchyleniu montowanej nakrętki od pionu i pozwala na zastosowanie krótszych nakrętek. Gwint montowanej nakrętki trzyma już w momencie wprowadzania MAThread. Ponadto zmniejszona długość pozwala zaoszczędzić na wadze łącznika. Gwint d 4 ±,13 2 ±,25 HFED-M5- M5 3,66 5,1 1,78 HFED-M6- M6 4,37 6,1 2,3 HFED-M8- M8 6,5 8,1 2,67 35

36 KOŁKI WCISKANE Z GWINTEM grubozwojowym Typ gwint grubozwojowy Stal ocynkowana, bezbarwnie Blachy o twardości do HR B 8 Montage Montaż Inne długości dostępne na zapytanie a Gwint +,8 ±,4 a ±,4 Min. odstęp od środka otworu do krawędzi YQE x 1,6 5,2 6,5 5,2 4, 1, 17,5 7,2 YQE x 1,6 5,2 6,5 5,2 4, 1, 15,2 7,2 OPCJONANE NAKRĘTKI Z TWORZYWA SZTUCZNEGO Material SW d 4 h h h h P 672 POM , d 4 d 4 d 4 P 1472 PA 6 3% GF ,5 P 1596 PA 66 3% GF , SW SW SW P 672 P 1472 P

37 KOŁKI GWINTOWE WCISKANE W OTWORY NIEPRZEOTOWE Typ CHA, CHC, CFHA, CFHC Wykonanie Przeznaczone w szczególności do niewidocznego montażu tabliczek znamionowych, płyt czołowych i klawiatur foliowych Montage Montaż Typ CHA, CFHA: Aluminium Typ CHC, CFHC: Stal nierdzewna 18 / 8 (AISI 3) Typ CHA, CFHA: Blachy o twardości do HR B 5 Typ CHC, CFHC: Blachy o twardości do HR B 7 hl 1,6 d 4 x Głębokość Bohrtiefe wiercenia + 6 mm Wskazówka Wymiar otworu w elemencie przykręcanym powinien wynosić maks. +,5 mm Do każdej średnicy gwintu kołka można zamówić odpowiedni frez Aluminium Stal nierdzewna Gwint nieprzelotowego +,8 Głębokość wiercenia x ±,25 d 4 h Min. odstęp od środka otworu do krawędzi CHA-M3- CHC-M3-1,1 1,4 1,6 M3 4,4 4,35 5,21 3,4 CFHA-M3- CFHC-M3-1,91 1,8 2,4 CHA-M4- CHC-M4-1,1 1,4 1,6 M4 7,4 7,35 8,33 4,4 CFHA-M4- CFHC-M4-1,91 1,8 2,4 4, 5,6 CFHA-M5- CFHC-M5- M5 7,95 1,91 7,9 8,89 5,4 1,8 2,4 6,4 CFHA-M6- CFHC-M6- M6* 8,75 1,91 8,72 9,8 6,4 1,8 2,4 7,5 Aluminium Stal nierdzewna długości (±,4) CHA-M3- CFHA-M3- CHC-M3- CFHC-M CHA-M4- CFHA-M4- CHC-M4- CFHC-M CFHA-M5- CFHC-M CFHA-M6- CFHC-M * Na zapytanie 37

38 TUEJKI GWINTOWE WCISKANE W OTWORY NIEPRZEOTOWE Typ CSS, CSOS Wykonanie Przeznaczone w szczególności do niewidocznego montażu tabliczek znamionowych, płyt czołowych i klawiatur foliowych h s Stal nierdzewna 18 / 8 (AISI 3) Blachy o twardości do HR B 7 t Kształty łba Montage Montaż Wskazówka Tulejki o długości powyżej 1 mm są nieprzelotowe Do każdej średnicy gwintu kołka można zamówić odpowiedni frez x Głębokość Bohrtiefe wiercenia + 6 mm d 4 Gwint nieprzelotowego +,8 Głębokość wiercenia x d 4 sw ±,13 t h Min. odstęp od środka otworu do krawędzi CSS-M3-1,1 1,4 1,6 M3 5,4 5,39 4,2 4,33 6,35 5, CSOS-M3-1,91 1,83 2,4 CSS-M4-1,1 1,4 1,6 M4 7,95 7,9 6,23 6,36 8,74 6,5 CSOS-M4-1,91 1,83 2,4 4,8 6,4 CSOS-M5- M5 8,75 1,91 8,72 7,37 7,5 9,53 9,6 1,83 2,4 7,2 CSOS-M6- M6 9,9 1,91 9,89 9, 9,13 11,11 9,6 1,83 2,4 9,5 długości (+,5,13) CSS-M CSOS-M CSS-M CSOS-M CSOS-M5- CSOS-M6- Na zapytanie Na zapytanie 38

39 TUEJKI GWINTOWE WCISKANE (PRZEOTOWE) Typ DSOS Wykonanie Przeznaczone specjalnie do mocowania złącz igłowych Identyfikator PEM: 3 rowki = gwint metryczny 2 rowki = gwint calowy UNC Stal nierdzewna (AISI 3) Blachy o twardości do HR B 7 Wskazówka Na zapytanie dostępne śruby z gwintem UNC 4-4 Montaż Gwint +,8 d 4 +,2 +,5,13 Min. odstęp od środka otworu do krawędzi DSOS-M3-6,35 6,35 M3 4,2 4,19 4,92 4,3 DSOS-M3-7 7, DSOS ,35 UNC 4-4 4,2 4,19 4,92 4,3 DSOS , 1, 3,2 1, 3,2 DANE TECHNICZNE Moment dokręcenia śruby Nm Siła wciśnięcia N 1 mm Aluminium Siła wyrwania N Moment zerwania Nm,44 ~ 45 ~ 223 ~ 1,1 Moment dokręcenia śruby Nm Siła wciśnięcia N 1 mm Stal Siła wyrwania N Moment zerwania Nm,44 ~ 58 ~ 334 ~ 1,1 Wielkość wycięcia i odstęp otworów należy dostosować do typu złącza 39

40 TUEJKI GWINTOWE WCISKANE (PRZEOTOWE) Typ SO, SOS Typ SO: Stal hartowana na wskroś, ocynkowana, bezbarwnie Typ SOS: Stal nierdzewna 18 / 8 (AISI 33) Aluminium na zapytanie d3 d3 d2 d2 d1 d1 Typ SO: Blachy o twardości do HR B 8 Typ SOS: Blachy o twardości do HR B 7 Do blach o twardości powyżej HR B 8 zalecany jest typ SO4 sw sw b b Montage Montaż Wytrzymałość i momenty patrz dane techniczne na stronie 7 d 4 Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,8 ±,13,13 d 4 sw Min. odstęp od środka otworu do krawędzi SO-M2- M2 4,2 2,5 4,2 4,4 4,8 1, 6, SO-M2,5- SOS-M2,5- M2,5 4,2 3,2 4,2 4,4 4,8 1, 6, SO-M3- SOS-M3-4,2 4,2 4,4 4,8 6, M3 3,2 1, SO-3,5 M3- SOS-3,5 M3-5,4 5,39 5,6 6,4 6,8 SO-M4- SOS-M4- M4 7,2 4,8 7,12 7,3 7,9 1,3 8, SO-M5- SOS-M5- M5 7,2 5,35 7,12 7,3 7,9 1,3 8, Stal ocynkowana, bezbarwnie Stal nierdzewna długości (+,5,13) SO-M SO-M2,5- SOS-M2, SO-M3- SOS-M SO-3,5 M3- SOS-3,5 M SO-M4- SOS-M SO-M5- SOS-M Długość bez gwintu b ±,

41 TUEJKI GWINTOWE WCISKANE (PRZEOTOWE) DO STAI SZACHETNEJ I METAI Typ SO4 Stal nierdzewna (AISI 4) Blachy o twardości do HR B 88 d3 d3 d2 d2 d1 d1 sw sw b b Montage Montaż d 4 Gwint +,8 ±,13 +,13 d 4 sw Min. odstęp od środka otworu do krawędzi SO4-M3-4,2 4,19 4,4 4,8 6, M3 3,25 1, SO4-3,5-M3-5,4 5,39 5,6 6,4 7,1 SO4-M4- M4 7,2 4,8 7,12 7,3 7,9 1,3 8,4 SO4-M5- M5 7,2 5,35 7,12 7,3 7,9 1,3 8,4 długości (+,5,13) SO4-M SO4-3,5-M SO4-M SO4-M Długość bez gwintu b ±,

42 MINIATUROWE TUEJKI GWINTOWE WCISKANE (PRZEOTOWE) DO STAI SZACHETNEJ I METAI Typ MSO4 Stal nierdzewna (AISI 4) Blachy o twardości do HR B 88 Montage Montaż 45 d 4 Gwint +,5 nom. d 4 Min. odstęp od środka otworu do krawędzi MSO4-M1- M1 2,41 2,39 3,18 2,46 2,51,4 2,3 MSO4-M1,2- M1,2 2,41 2,39 3,18 2,46 2,51,4 2,3 MSO4-M1,4- M1,4 2,41 2,39 3,18 2,46 2,51,4 2,3 MSO4-M1,6- M1,6 2,41 2,39 3,18 2,46 2,51,4 2,3 MSO4-M2- M2 3,18 3,16 3,96 3,22 3,27,4 3, długości (+,5,8) MSO4-M1-2 3 MSO4-M1,2-2 3 MSO4-M1,4-2 3 MSO4-M1,6-2 3 MSO4-M

43 TUEJKI GWINTOWE WCISKANE (NIEPRZEOTOWE) Typ BSO, BSOS Typ BSO: Stal hartowana na wskroś, ocynkowana, bezbarwnie Typ BSOS: Stal nierdzewna 18 / 8 (AISI 33) Aluminium na zapytanie Typ BSO: Blachy o twardości do HR B 8 Typ BSOS: Blachy o twardości do HR B 7 Do blach o twardości powyżej HR B 8 zalecany jest typ BSO4 Wytrzymałość i momenty patrz dane techniczne na stronie 7 sw sw t t Montage Montaż Stal ocynkowana, bezbarwnie Stal nierdzewna Gwint +,8,13 sw Min. odstęp od środka otworu do krawędzi BSO-M3- BSOS-M3-4,2 4,19 4,4 4,8 6, M3 1, BSO-3,5 M3- BSOS-3,5 M3-5,4 5,39 5,6 6,4 6,8 BSO-M4- BSOS-M4- M4 7,2 7,12 7,3 7,9 1,3 8, BSO-M5- BSOS-M5- M5 7,2 7,12 7,3 7,9 1,3 8, Stal ocynkowana, bezbarwnie Stal nierdzewna długości (+,5,13) BSO-M3- BSOS-M BSO-3,5 M3- BSOS-3,5 M BSO-M4- BSOS-M4-6* BSO-M5- BSOS-M Głębokość gwintu t 3, ,5 6,5 9,5 9,5 9,5 9,5 * Na zapytanie 43

44 TUEJKI GWINTOWE WCISKANE (NIEPRZEOTOWE) DO STAI SZACHETNEJ I METAI Typ BSO4 Stal nierdzewna (AISI 4) Montage Montaż Blachy o twardości do HR B 88 sw sw t t Gwint +,8,13 sw Min. odstęp od środka otworu do krawędzi BSO4-M3-4,2 4,19 4,4 4,8 6, M3 1, BSO4-3,5-M3-5,4 5,39 5,6 6,4 7,1 BSO4-M4- M4 7,2 7,12 7,3 7,9 1,3 8,4 BSO4-M5- M5 7,2 7,12 7,3 7,9 1,3 8,4 długości (+,5,8) BSO4-M BSO4-3,5-M BSO4-M BSO4-M Głębokość gwintu t 3, ,5 6,5 9,5 9,5 9,5 9,5 44

45 TUEJKI GWINTOWE WCISKANE Typ SOSG Wykonanie Tulejka dystansowa do zapewnienia lepszego kontaktu Kontaktspitzen ząbki Montage Montaż Stal nierdzewna 18 / 8 (AISI 3) Blachy o twardości do HR B 7 sw 1 2 Gwint +,8 +,13 +,8 sw ±,25 2 Min. odstęp od środka otworu do krawędzi SOSG-3,5M3- M3 5,4 5,39 5,5 6,4 1,76 6,8 długości (+,25 ) SOSG-3,5M

46 ŚRUBY NIEGUBIONE Typ PF3 Wykonanie Jednoczęściowa śruba niegubiona podparta sprężyną Przeznaczona specjalnie do szybkiego montażu i demontażu pokryw, klap itp. Niewielka wysokość zabudowy, możliwość stosowania w blachach o grubości o, mm h t 2 t 1 g a Stal niklowana Blachy o twardości do HR B 6 Montage Montaż 9 Ø gwintu +d +,2 2 mm Gwint +,8 ±,25 a g ±,4 h ±,13 t 1 t 2 nom. Min. odstęp od środka otworu do krawędzi PF31-M3-3,97 1, M3 5,5 1,31 5,48 PF32-M3-3 1,48 1,5 PF31-M4-3,97 1, M4 6,4 11,89 6,38 PF32-M4-3 1,48 1,5 PF31-M5-3,97 1, M5 8, 13,46 7,98 PF32-M5-3 1,48 1,5 7,62 5,13 8,26 15,11 6,6 7,62 5,26 8,38 15,24 7,37 7,62 5,59 8,51 15,37 8,38 PF32-M6-35 M6 9,5 15,88 9,48 1,48 1,5 8,89 6,12 9,78 17,15 9,65 46

47 ŚRUBY NIEGUBIONE Typ PFC2 Wykonanie Jednoczęściowa śruba niegubiona podparta sprężyną Przeznaczona specjalnie do szybkiego montażu i demontażu pokryw, klap itp. Śruba, tulejka wciskana i sprężyna ze stali nierdzewnej 18/8 (AISI 3), pasywowanej Pierścień nylonowy Wymiar w pozycji skręconej Blachy o twardości do HR B 7 Montage Montaż Płyta mocująca dla złącza np. nakrętka wciskana PEM +,2 mm Gwint +,8 g ±,4 h 2 ±,64 ±,25 h 1 ±,13 t 1 t 2 nom. Min. odstęp od środka otworu do krawędzi PFC2-M3-4 6,4, M3 6,75 PFC2-M3-62 9,5 3,2 6,71 7,92 1,83 9,14 13,72 6,35 PFC2-M4-5 7,9, PFC2-M4-72 M4 7,95 11,1 3,2 7,9 9,53 2,8 11,43 17,53 7,87 PFC2-M ,3 6,4 PFC2-M5-5 7,9, PFC2-M5-72 M5 8,75 11,1 3,2 8,72 1,31 2,8 11,47 17,53 8,63 PFC2-M ,3 6,4 PFC2-M6-6 9,5, PFC2-M6-82 M6 1,5 12,7 3,2 1,47 11,89 2,46 14,73 22,35 9,65 PFC2-M6-4 15,9 6,4 47

48 ŚRUBY NIEGUBIONE Typ PF11 Wykonanie Jednoczęściowa śruba niegubiona podparta sprężyną z nacięciem krzyżowym Phillips Przeznaczona specjalnie do szybkiego montażu i demontażu pokryw, klap itp. t 2 t 1 Łeb radełkowany: Aluminium Tulejka wciskana: Stal ocynkowana Sprężyna: Stal nierdzewna Śruba: Stal nierdzewna (AISI 4) h a g d 1 Montage Montaż Blachy o twardości do HR B 8 g dd+ 2 mm 1 +,2 mm Gwint +,8 ±,25 a g ±,64 h ±,64 t 1 t 2 Min. odstęp od środka otworu do krawędzi PF11-M3-4,32, PF11-M3-1 M3 5,56 5,54 1,59,92,92 5,84 1,52 7,87 11,43 7,11 PF11-M3-2 7,37 3,5 PF11-M4-5,84, PF11-M4-1 M4 7,92 7,9 13,6,92,92 7,37 1,52 11,43 16,26 8,38 PF11-M4-2 8,89 3,5 PF11-M5-5,84, PF11-M5-1 M5 7,92 7,9 13,6,92,92 7,37 1,52 11,43 16,26 8,38 PF11-M5-2 8,89 3,5 PF11-M6-7,37, PF11-M6-1 M6 9,53 9,5 14,61,92,92 8,89 1,52 13,46 2,7 11,68 PF11-M6-2 1,41 3,5 48

49 ŚRUBY NIEGUBIONE Typ PFHV Wykonanie Jednoczęściowa śruba niegubiona z nacięciem krzyżowym Phillips Przeznaczona specjalnie do szybkiego montażu i demontażu pokryw, klap itp. t 2 t 1 h 2 Śruba i tulejka wciskana ze stali niklowanej a h 1 g Blachy o twardości do HR B 6 Montage Montaż g +,2 mm Gwint +,8 a ±,25 g ±,64 h t ±,65 h 2 ±,13 t 1 t 2 Min. odstęp od środka otworu do krawędzi PFHV-M3-5,55, M3 5,5,92 5,49 6,95,92 PFHV-M3-1 7,56 1,9 PFHV-M4-6,59, M4 6,4,92 6,38 7,85,92 PFHV-M4-1 9,39 2,7 2,3 6,69 11,25 5,8 2,79 8,5 14,1 6,7 49

50 ŚRUBY NIEGUBIONE WCISKANE Typ SCBJ, SCB Wykonanie Śruba niegubiona bez dodatkowych elementów t Stal hartowana, ocynkowana, bezbarwnie a Blachy o twardości do HR B 8 i grubości 1, mm SCBJ t a SCB SCBJ SCB Gwint +,8 ±,25 a Min. odstęp od środka otworu do krawędzi SCBJ-M3- SCB-M3- M3 3, 6,6 2,3 3,3 SCBJ-M4- SCB-M4- M4 4, 8,28 2,3 5, SCBJ SCBJ długości (±,4) SCBJ-M3-6, 1, 12, SCBJ-M4-6, 1, 12, Długość gwintu t 3,7 7,7 9,7 SCB SCB długości (±,4) SCB-M3-12, SCB-M4-12, Długość gwintu t 3,3 Wymiary stempla i matrycy A B Gwint A B C M3 6,86 7,11 1,85 1,88 3,3 3,11 + 3,18 mm M4 8,53 8,79 1,85 1,88 4,3 4,11 C 5

51 KOŁKI DYSTANSOWE Typ SSA, SSC, SSS Wykonanie Kołki dystansowe przeznaczone do szybkiego zatrzaskowego montażu i demontażu płytek obwodów drukowanych, pokryw itp. Typ SSA: Aluminium Typ SSC: Stal nierdzewna (AISI 4) Typ SSS: Stal ocynkowana, bezbarwnie Typ SSA: Blachy o twardości do HR B 5 Typ SSC: Blachy o twardości do HR B 7 Typ SSS: Blachy o twardości do HR B 6 Siły Pierwsze zatrzaśnięcie płytki montażowej na kołek SSA = maks. 58 N SSC = maks. 89 N SSS = maks. 89 N Siła wypięcia przy pierwszym razie dla SSA = 13 N SSC = 27 N SSS = 27 N Siła wypięcia po 15-krotnym zatrzaśnięciu SSA = 4 N SSC = 9 N SSS = 9 N 4,78 ±, ,78 ±,13 2 3,58 ±,13 1 3,58 ±,13 1 max 5,39 1 Toleranz Tolerancja Toleranz ±,1 ±,1 ±,13 6,35 2,5 ±,13 2,5 ±,1 max 5,39 6,6 Płytka Bewegliche montowana Platte Grundplatte Montage Montaż 6,6 6,35 Bewegliche Platte Płytka Grundplatte podstawowa 2 5,5 +,1 Aluminium Nom. Ø Płytka podstawowa Stal nierdzewna Stal ocynkowana, bezbarwnie +,8 Płytka mocowana +,8 1 +, SSA-4MM-8 SSC-4MM-8 SSS-4MM SSA-4MM-1 SSC-4MM-1 SSS-4MM SSA-4MM-12 SSC-4MM-12 SSS-4MM SSA-4MM-14 SSC-4MM-14 SSS-4MM SSA-4MM-16 SSC-4MM-16 SSS-4MM ,4 4, , 1, 1,8 SSA-4MM-18 SSC-4MM-18 SSS-4MM SSA-4MM-2 SSC-4MM-2 SSS-4MM SSA-4MM-22 SSC-4MM-22 SSS-4MM SSA-4MM-25 SSC-4MM-25 SSS-4MM

52 KOŁKI DYSTANSOWE Typ SKC Wykonanie Kołki dystansowe przeznaczone do szybkiego zatrzaskowego montażu i demontażu pokryw itp. Stal nierdzewna 18 / 8 (AISI 3) Blachy o twardości do HR B 7 d 5 t a d 4 l Montage Montaż PRZYKŁADOWE ZAMÓWIENIE Grubość obudowy: 2 mm Odstęp od obudowy do płytki: 18 mm Symbol zamówienia: SKC-61,5-2 ±,8 +,8 d 4 d 5 ±,8 a ±,8 t SKC-61,5-4,5 6,35 5,5 5,39 2,51 1,72 2,75 długości (,13) SKC-61, Min. odstęp od środka Randabstand otworu do krawędzi bis Mitte och Otwór w płytce och drukowanej in Printplatte Płytka Printplatte drukowana och w im blasze Blech Gehäuse Obudowa Tolerancja ochabstand Min. Randabstand odstęp od rozstawu Toleranz środka bis Mitte otworu och otworów do krawędzi A Obudowa Płytka drukowana Typ +,8 Min. odstęp od środka otworu do krawędzi Tolerancja rozstawu otworów Otwór w płytce drukowanej ±,8 ±,8 A Min. odstęp od środka otworu do krawędzi Grubość płytki drukowanej SKC-61,5 5,4 1, 6,6 ±, ,75 4,1 1,45 1,62 52

53 KOŁKI WCISKANE RADSOK JAKO ŁĄCZNIKI PRĄDOWE Typ Radsok Wykonanie Kołki zaprojektowane specjalnie do systemu złączy wysokoprądowych Radsok 1 A Montage Montaż Stal posrebrzana Blachy o twardości do HR B 8 sw B ( 2 ) Inne wielkości na zapytanie A SYSTEM ZŁĄCZY WYSOKOPRĄDOWYCH RADSOK Walidacja i dopuszczenie zgodnie z niem. wytyczną grupy roboczej dot. złączy wtykowych stosowanych w przemyśle motoryzacyjnym. Bliższe informacje i szczegółowe dane techniczne można uzyskać od niemieckiego licencjobiorcy - firmy Amphenol-Tuchel Electronics GmbH, na stronie Przykład zastosowania,4 +,8,5 sw 1 ±,25 ( 2 ) A ±,1 B ±,5 Min. odstęp od środka otworu do krawędzi YQE P 3,6 3,6 2,6 3,7 4,8 1, 17,8 15,6 2,2 1,25 3,7 YQE P 6, 6, 5, 6,1 7,1 1,5 36, 33, 3, 1,5 6,1 YQE P 8, 8, 7, 8,1 9,5 2, 37, 34, 3, 1,5 8,1 53

54 ŁĄCZNIKI UZIEMIAJĄCE WCISKANE Typ Łącznik uziemiający Stal cynowana Blachy o twardości do HR B 8 a 2 sw Montage Montaż Wskazówka Wymiary łączników zgodne z normą DIN b Wykorzystaj zalety techniki wciskania także w przypadku klasycznego uziemienia. d Przykład zastosowania Wymiary łącznika a x b +,8 d 1 2 ±,5 sw Min. odstęp od środka otworu do krawędzi KVT-6,3-14 6,3 x,8 6,4 6,4 14, 1, 8,,8 7,2 54

55 ŁĄCZNIKI PIERŚCIENIOWE WCISKANE Typ TD Wykonanie Pierścień służy do mocowania uchwytów wiązek kablowych itp. Umożliwia uzyskanie zamkniętego i licującego się z powierzchnią blachy połączenia wciskowego. Daje efekt zamkniętego ekranu magnetycznego we wnętrzu obudowy. a d Stal spiekana (46 A), ocynkowana, bezbarwnie c b g Blachy o twardości do HR B 6 Montage Montaż e +,5,3 a ±,8 b ±,15 c ±,15 d ±,15 e ±,15 g ±,15 ±,8 TD-4-4 6,35 x 3,18 6,25 1,4 1,65 4,6 7,82 3,81 3,7 1, 1,3 TD-6-6 7,93 x 4,75 7,82 1,91 1,65 5,21 9,4 4,57 4,67 1, 1,8 TD ,7 x 9,53 12,6 3,3 2,4 9,14 14,28 7,24 9,42 1, 3,2 Zalecane wymiary matrycy matryc PEMSERTER D B ±,3 Montaż Montage ,45 6,36 +,13 Min. Stempel ,8 7,95 D ,62 12,73 B Matrize Matryca Matryca Matrize 55

56 WCISKANE EEMENTY DO MOCOWANIA KĄTOWEGO Typ RAA Aluminium (661-T6) B A C Blachy o twardości do HR B 45 D F G E H J Widok z góry na element RAA wciśnięty do blachy Widok z boku na połączenie blach elementem RAA, skręconych śrubą samogwintującą Dla gwintu śruby A ±,8 Ø B ±,1 C D E ±,15 F ±,15 G Min. odstęp od krawędzi H Min. odstęp od krawędzi J ±,8 Wymiary wykroju +,5,3 RAA M ,1 3,89 8 x 4 M3 x,5 7,89 2,77 6,35 3,18 9,42 7 9,27 1,2 1, RAA M ,7 5,89 8 x 6 RAA M ,7 6,89 1 x 7 M4 x,7 9,89 3,68 8,89 3,18 11, ,19 1,2 1, RAA M ,3 8,89 1 x 9 Zalecane wymiary matrycy matryc PEMSERTER Śruba P ±,3 Wymiar matrycy M ±,3 T ±,1 R M3 6,53 8,2 2,54 1,8 +,5,, min M P R T Montaż Montage Stempel Blacha Blech Matryca Matrize M4 9,7 1,3 2,54 12,7 Matryca Matrize 56

57 WCISKANE EEMENTY DO MOCOWANIA KĄTOWEGO Typ RAS Stal spiekana, ocynkowana, bezbarwnie A C Blachy o twardości do HR B 6 D F G E H J Widok z góry na element RAS wciśnięty do blachy Widok z boku na element RAS połączony z blachą Dla gwintu śruby A ±,8 C D E ±,15 F ±,15 G Min. odstęp od krawędzi H Min. odstęp od krawędzi J ±,8 Wymiary wykroju w blasze +,5,3 RAS M ,6 2,89 8 x 3 RAS M3 7 4 M3 x,5 7,89 6,35 3,18 9,47 7 9,78 1,2 9,1 1, 3,89 8 x 4 RAS M ,7 5,89 8 x 6 RAS M , 3,89 1 x 4 RAS M4 9 7 M4 x,7 9,89 8,89 3,18 11, ,21 1,2 14,7 1, 6,89 1 x 7 RAS M ,3 8,89 1 x 9 Zalecane wymiary matrycy matryc PEMSERTER Śruba P ±,3 Wymiar matrycy M ±,3 T ±,1 R M3 6,53 8,2 2,54 1, M4 9,7 1,3 2,54 12,7 +,5,, min M P Matryca Matrize R T Montaż Montage Stempel Blech Blacha Matrize Matryca 57

58 ŁĄCZNIKI WCISKANE SPOTFAST (NA PŁASKO) Typ SF, SFP Wykonanie Do łączenia dwóch blach z licowaniem Montaż Montage Typ SF: Stal ocynkowana, bezbarwnie Typ SFP: Stal nierdzewna, hartowana (martenzytyczna) Typ SF: Blachy o twardości do HR B 8 Typ SFP: Blachy o twardości do HR B 88 Blacha 1 Blacha Blacha 1 Blacha 2 Stal ocynkowana, Stal 1 2 bezbarwnie nierdzewna ±,8 ±,8 ±,8 Min. odstęp od środka otworu do krawędzi SF-3-,8,8 3,,8 2,5 2,98 2,48 3,53 1,5 2,54 SF-3-1, SFP-3-1, 1, 3, 1, 2,5 2,98 2,48 3,76 1,9 2,54 SF-3-1,2 SFP-3-1,2 1,2 3, 1,2 2,5 2,98 2,48 3,76 2,31 2,54 SF-3-1,6 SFP-3-1,6 1,6 3, 1,6 2,5 2,98 2,48 3,76 3,12 2,54 SF-5-,8,8 5,,8 4, 4,98 3,97 5,56 1,5 3,56 SF-5-1, 1, 5, 1, 4, 4,98 3,97 5,56 1,9 3,56 SFP-5-1, 1, 5, 1, 4,5 4,98 4,47 5,56 1,9 3,56 SF-5-1,2 1,2 5, 1,2 4, 4,98 3,97 5,56 2,31 3,56 SFP-5-1,2 1,2 5, 1,2 4,5 4,98 4,47 5,56 2,31 3,56 SF-5-1,6 1,6 5, 1,6 4, 4,98 3,97 5,56 3,12 3,56 SFP-5-1,6 1,6 5, 1,6 4,5 4,98 4,47 5,56 3,12 3,56 58

59 KOŁKI DYSTANSOWE DO TWORZYW SZTUCZNYCH Typ KSSB Wykonanie Kołki dystansowe przeznaczone do szybkiego zatrzaskowego montażu i demontażu płytek obwodu drukowanego, podzespołów itp. Mosiądz gładki (CDA 353) Możliwe inne powłoki galwaniczne Płytki drukowane lub tworzywa sztuczne o twardości do HR B 65 (płytka podstawowa) Siły Pierwsze zatrzaśnięcie płytki montażowej na kołek = maks. 57,7 N Siła wypięcia przy pierwszym razie = 13,3 N Siła wypięcia po 15-krotnym zatrzaśnięciu = 4,4 N 4,8 ±, ,8 ±,13 2 3,58 ±,13 1 3,58 ±,13 1 5,74 ±,8 5,74 ±,8 ca.,51 1 přibl.,51 ±,13 ±,13 ca.,51 6,35 2,5 ±,13 ±,13 2,5 Toleranz ±,1 d Tolerancja 2 Toleranz Tolerance ±,1,1 5,6 Płytka Bewegliche montowana Platte Grundplatte Płytka Grundplatte podstawowa 5,6 6,35 Bewegliche Platte Montage Montaż 2 5,49 +,8 Nom. Ø Płytka podstawowa Płytka mocowana 1 ±, ,8 +,8 KSSB-4MM KSSB-4MM KSSB-4MM KSSB-4MM KSSB-4MM ,4 4, ,25 1, 1,8 KSSB-4MM KSSB-4MM KSSB-4MM KSSB-4MM

60 KOŁKI GWINTOWE WCISKANE DO TWORZYW SZTUCZNYCH Typ KFH Fosforobrąz, cynowany dla dobrej lutowalności Montage Montaż Przeznaczone specjalnie do płytek obwodu drukowanego oraz innych tworzyw sztucznych o twardości do HR B 55 (także do aluminium i magnezu) W przypadku stosowania kołków na płytkach drukowanych z otworami przelotowymi należy zwiększyć wymiar otworu o,13 mm (-,3 mm) d1 h a k Inne długości dostępne na zapytanie Gwint w tworzywie sztucznym +,8 ±,25 +,1 k ±,13 a h Min. odstęp od środka otworu do krawędzi KFH-M2,5- M2,5 2,6 3,85 2,6,51 2,6 1,65 1,53 2,8 KFH-M3- M3 3, 4,58 3,1,51 2,3 1,65 1,53 3,8 KFH-M4- M4 4,2 5,74 4,1,51 2,3 1,65 1,53 5,1 KFH-M5- M5 5, 6,6 5,1,51 2,3 1,65 1,53 5,3 długości (±,25) KFH-M2, KFH-M KFH-M KFH-M
