1 PrEcisko Precyzyjne nakrętki zabezpieczające szybki montaż możliwość wielokrotnego stosowania Smart. Solid. Secure.

2 The efficient way of PROFESSIONAL fastening Smart. Sprytne rozwiązania w technice łączenia Solid. Stabilne i trwałe Secure. KilkudziesiĘcioletnie doświadczenie w sprawach technicznych 2

3 Profesjonalna jakość KVT Jako specjalista o międzynarodowej renomie w zakresie wysokiej jakości technologii łączenia firma KVT-Fastening Group oferuje najszerszy asortyment produktów na rynku techniki łączenia. Asortyment ten uzupełniają oferowane na całym świecie innowacyjne systemy przetwarzania, automatyzacji i usług. Firma KVT stara się przy tym być partnerem dla swoich klientów. Z produktami marki FASTEKS+ oraz FASTEKS firma KVT spełnia te wymagania. Pod marką FASTEKS+ firma KVT oferuje szerokie spektrum innowacyjnych, wysokogatunkowych komponentów mocujących. Ponadto firma KVT dostarcza również wiodące marki technologii mocowania. Globalna sieć kluczowych klientów i stowarzyszenia dystrybutorów o ugruntowanej pozycji na rynku zapewniają optymalną obsługę klientów i szybką dostępność produktów. Ponad 80 lat doświadczenia, technologia ukierunkowana na rozwiązywanie problemów, jak również wyjątkowa kompetencja w projektowaniu i doradztwie przyczyniają się do niezawodności firmy KVT-Fastening Group oraz stanowią dodatkowy plus w postaci opłacalności. FASTEKS+ Smart. Solid. Secure. 3

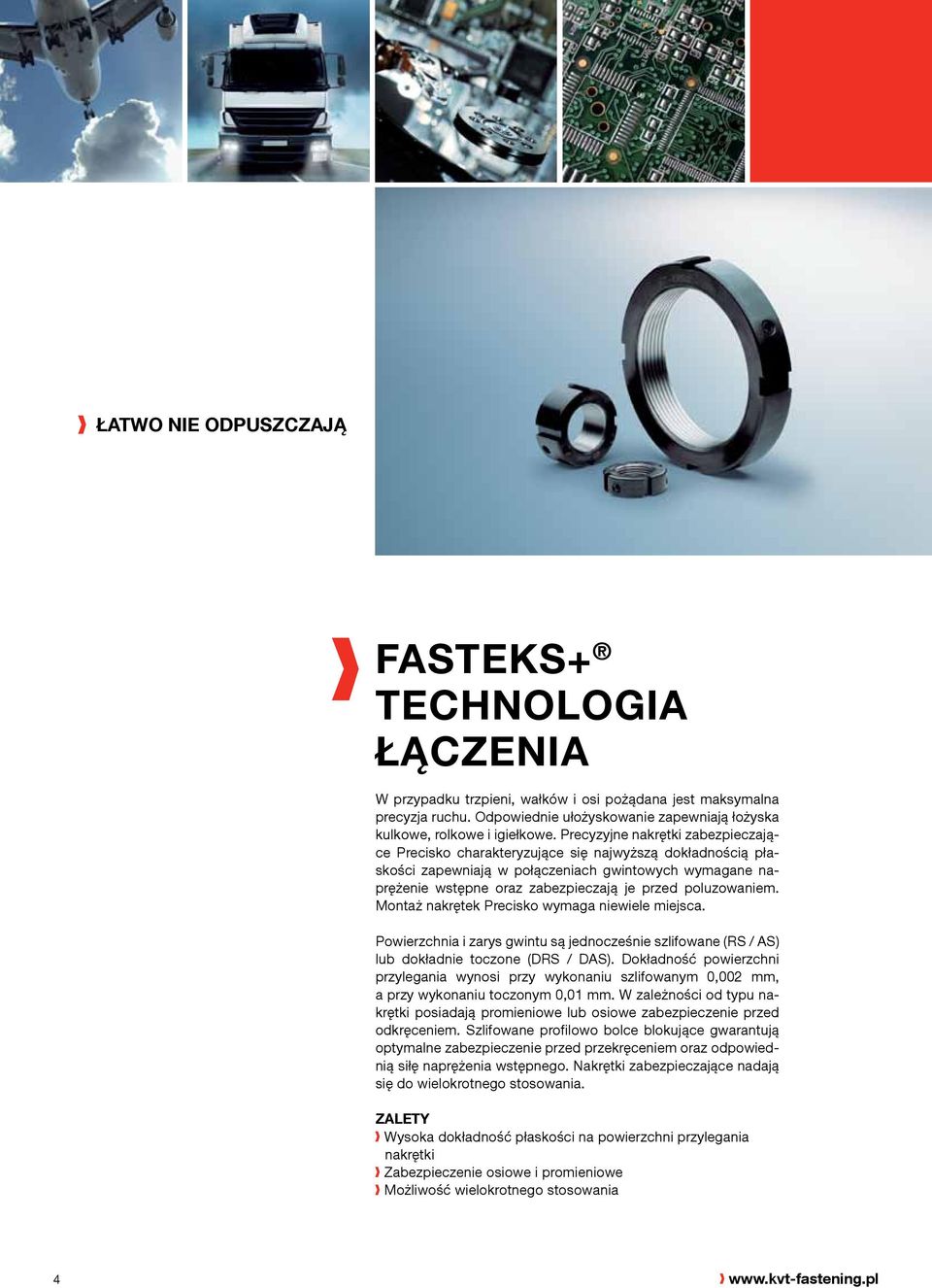

4 łatwo NIE ODPUSZCZAJĄ FASTEKS+ TECHNOLOGIA ŁĄCZENIA W przypadku trzpieni, wałków i osi pożądana jest maksymalna precyzja ruchu. Odpowiednie ułożyskowanie zapewniają łożyska kulkowe, rolkowe i igiełkowe. Precyzyjne nakrętki zabezpieczające Precisko charakteryzujące się najwyższą dokładnością płaskości zapewniają w połączeniach gwintowych wymagane naprężenie wstępne oraz zabezpieczają je przed poluzowaniem. Montaż nakrętek Precisko wymaga niewiele miejsca. Powierzchnia i zarys gwintu są jednocześnie szlifowane (RS / AS) lub dokładnie toczone (DRS / DAS). Dokładność powierzchni przylegania wynosi przy wykonaniu szlifowanym 0,002 mm, a przy wykonaniu toczonym 0,01 mm. W zależności od typu nakrętki posiadają promieniowe lub osiowe zabezpieczenie przed odkręceniem. Szlifowane profilowo bolce blokujące gwarantują optymalne zabezpieczenie przed przekręceniem oraz odpowiednią siłę naprężenia wstępnego. Nakrętki zabezpieczające nadają się do wielokrotnego stosowania. ZALETY Wysoka dokładność płaskości na powierzchni przylegania nakrętki Zabezpieczenie osiowe i promieniowe Możliwość wielokrotnego stosowania 4

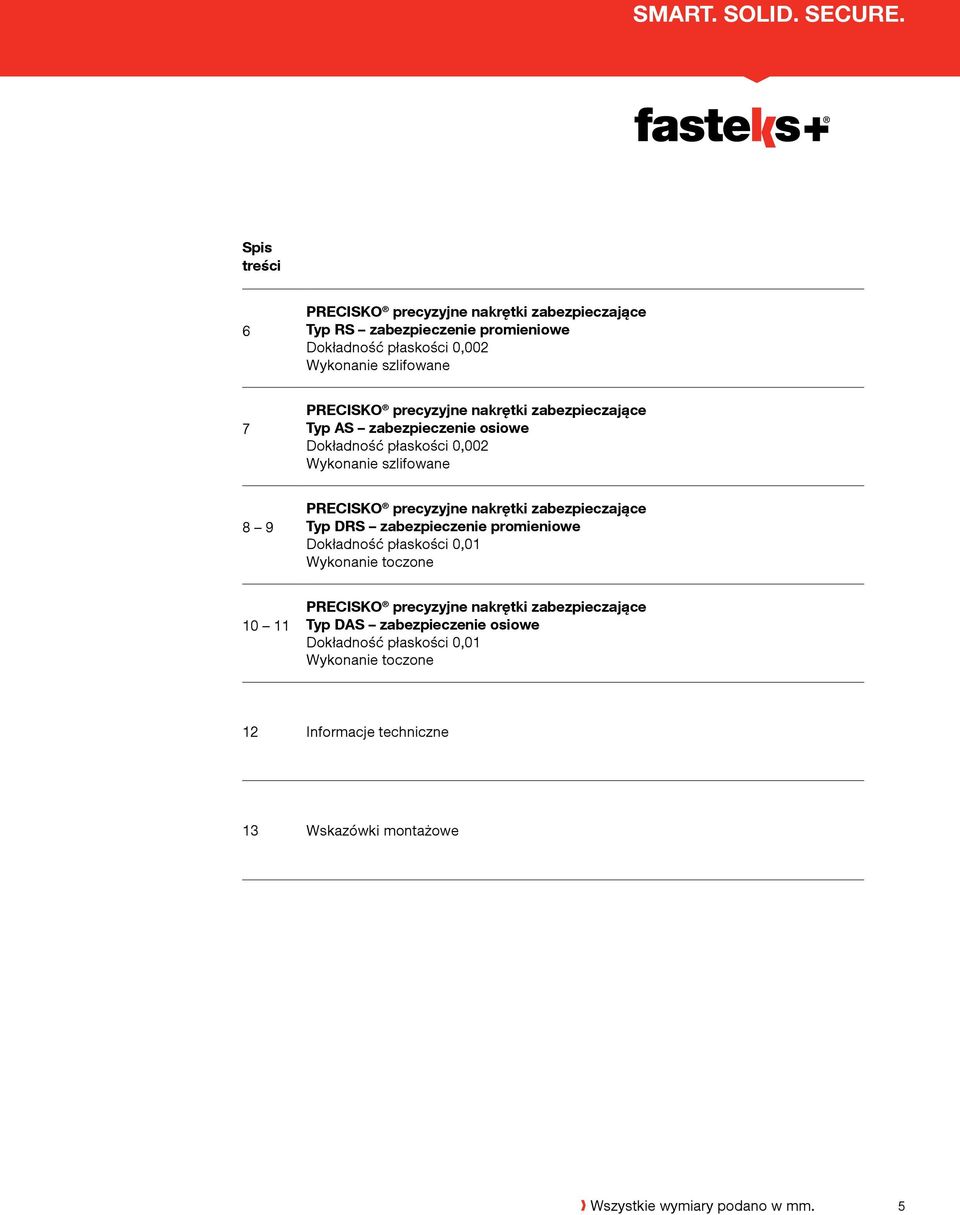

5 SMART. SOLID. SECURE. Spis treści 6 PRECISKO precyzyjne nakrętki zabezpieczające Typ RS zabezpieczenie promieniowe Dokładność płaskości 0,002 Wykonanie szlifowane 7 PRECISKO precyzyjne nakrętki zabezpieczające Typ AS zabezpieczenie osiowe Dokładność płaskości 0,002 Wykonanie szlifowane 8 9 PRECISKO precyzyjne nakrętki zabezpieczające Typ DRS zabezpieczenie promieniowe Dokładność płaskości 0,01 Wykonanie toczone PRECISKO precyzyjne nakrętki zabezpieczające Typ DAS zabezpieczenie osiowe Dokładność płaskości 0,01 Wykonanie toczone 12 Informacje techniczne 13 Wskazówki montażowe Wszystkie wymiary podano w mm. 5

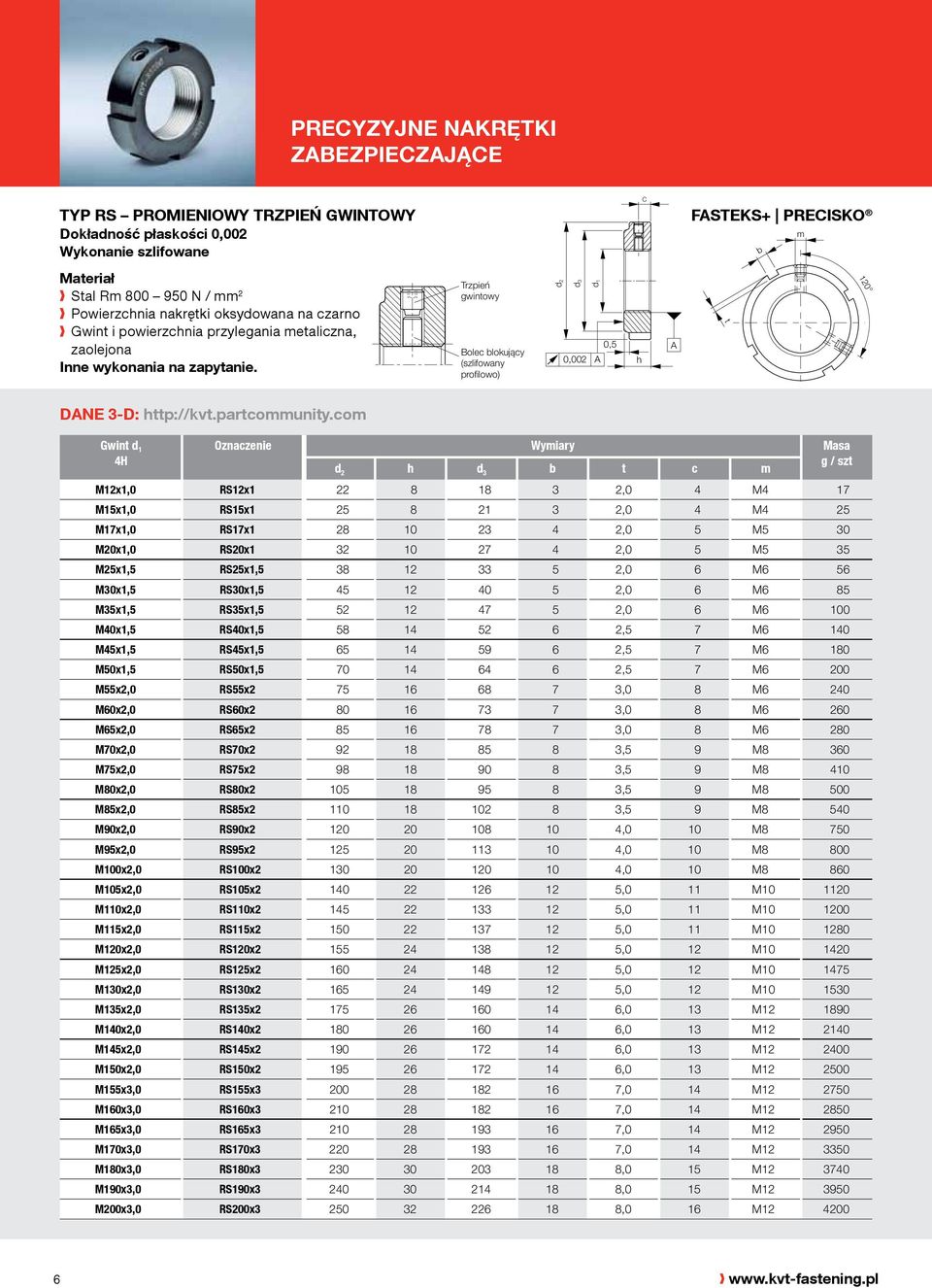

6 Precyzyjne nakrętki zabezpieczające Typ RS promieniowy trzpień gwintowy Dokładność płaskości 0,002 Wykonanie szlifowane C FASTEKS+ PREcisko b m Materiał Stal Rm N / mm 2 Powierzchnia nakrętki oksydowana na czarno Gwint i powierzchnia przylegania metaliczna, zaolejona Inne wykonania na zapytanie. Trzpień gwintowy Bolec blokujący (szlifowany profilowo) d 2 d 3 d 1 0,5 0,002 A h A t 120 Dane 3-D: Gwint d 1 4H Oznaczenie Wymiary Masa g / szt d 2 h d 3 b t c m M12x1,0 RS12x ,0 4 M4 17 M15x1,0 RS15x ,0 4 M4 25 M17x1,0 RS17x ,0 5 M5 30 M20x1,0 RS20x ,0 5 M5 35 M25x1,5 RS25x1, ,0 6 M6 56 M30x1,5 RS30x1, ,0 6 M6 85 M35x1,5 RS35x1, ,0 6 M6 100 M40x1,5 RS40x1, ,5 7 M6 140 M45x1,5 RS45x1, ,5 7 M6 180 M50x1,5 RS50x1, ,5 7 M6 200 M55x2,0 RS55x ,0 8 M6 240 M60x2,0 RS60x ,0 8 M6 260 M65x2,0 RS65x ,0 8 M6 280 M70x2,0 RS70x ,5 9 M8 360 M75x2,0 RS75x ,5 9 M8 410 M80x2,0 RS80x ,5 9 M8 500 M85x2,0 RS85x ,5 9 M8 540 M90x2,0 RS90x ,0 10 M8 750 M95x2,0 RS95x ,0 10 M8 800 M100x2,0 RS100x ,0 10 M8 860 M105x2,0 RS105x ,0 11 M M110x2,0 RS110x ,0 11 M M115x2,0 RS115x ,0 11 M M120x2,0 RS120x ,0 12 M M125x2,0 RS125x ,0 12 M M130x2,0 RS130x ,0 12 M M135x2,0 RS135x ,0 13 M M140x2,0 RS140x ,0 13 M M145x2,0 RS145x ,0 13 M M150x2,0 RS150x ,0 13 M M155x3,0 RS155x ,0 14 M M160x3,0 RS160x ,0 14 M M165x3,0 RS165x ,0 14 M M170x3,0 RS170x ,0 14 M M180x3,0 RS180x ,0 15 M M190x3,0 RS190x ,0 15 M M200x3,0 RS200x ,0 16 M

7 Precyzyjne nakrętki zabezpieczające Typ AS osiowy trzpień gwintowy Dokładność płaskości 0,002 Wykonanie szlifowane C m FASTEKS+ PREcisko b Materiał Stal Rm N / mm 2 Powierzchnia nakrętki oksydowana na czarno Gwint i powierzchnia przylegania metaliczna, zaolejona Inne wykonania na zapytanie. Trzpień gwintowy Bolec blokujący (szlifowany profilowo) d 2 d 3 d 1 0,002 A 0,5 d 5 h d 4 A t 120 Dane 3-D: Gwint d 1 4H Oznaczenie Wymiary Masa g / szt d 2 h d 3 b t d 4 d 5 c m M17x1,0 AS17x ,0 22,5 3,3 10 M4 40 M20x1,0 AS20x ,0 26,0 3,3 10 M4 55 M25x1,5 AS25x1, ,0 31,5 4,2 11 M5 70 M30x1,5 AS30x1, ,0 37,5 4,2 11 M5 110 M35x1,5 AS35x1, ,0 43,5 4,2 11 M5 150 M40x1,5 AS40x1, ,5 49,0 5,0 12 M6 230 M45x1,5 AS45x1, ,5 55,0 5,0 12 M6 285 M50x1,5 AS50x1, ,5 60,0 5,0 12 M6 310 M55x2,0 AS55x ,0 65,0 5,0 13 M6 350 M60x2,0 AS60x ,0 70,0 5,0 13 M6 380 M65x2,0 AS65x ,0 75,0 5,0 13 M6 410 M70x2,0 AS70x ,5 81,0 6,2 14 M8 470 M75x2,0 AS75x ,5 87,0 6,2 14 M8 620 M80x2,0 AS80x ,5 93,0 6,2 14 M8 680 M85x2,0 AS85x ,5 98,0 6,2 14 M8 720 M90x2,0 AS90x ,0 105,0 6,2 15 M8 930 M95x2,0 AS95x ,0 110,0 6,2 15 M M100x2,0 AS100x ,0 115,0 6,2 15 M M105x2,0 AS105x ,0 123,0 7,9 16 M M110x2,0 AS110x ,0 128,0 7,9 16 M M115x2,0 AS115x ,0 133,0 7,9 16 M M120x2,0 AS120x ,0 138,0 7,9 17 M M125x2,0 AS125x ,0 143,0 7,9 17 M M130x2,0 AS130x ,0 148,0 7,9 17 M M135x2,0 AS135x ,0 155,0 9,6 17 M M140x2,0 AS140x ,0 160,0 9,6 18 M M145x2,0 AS145x ,0 168,0 9,6 18 M M150x2,0 AS150x ,0 173,0 9,6 18 M M155x3,0 AS155x ,0 178,0 9,6 19 M M160x3,0 AS160x ,0 185,0 9,6 19 M M165x3,0 AS165x ,0 188,0 9,6 19 M M170x3,0 AS170x ,0 195,0 9,6 19 M M180x3,0 AS180x ,0 205,0 9,6 20 M M190x3,0 AS190x ,0 215,0 9,6 20 M M200x3,0 AS200x ,0 225,0 9,6 21 M

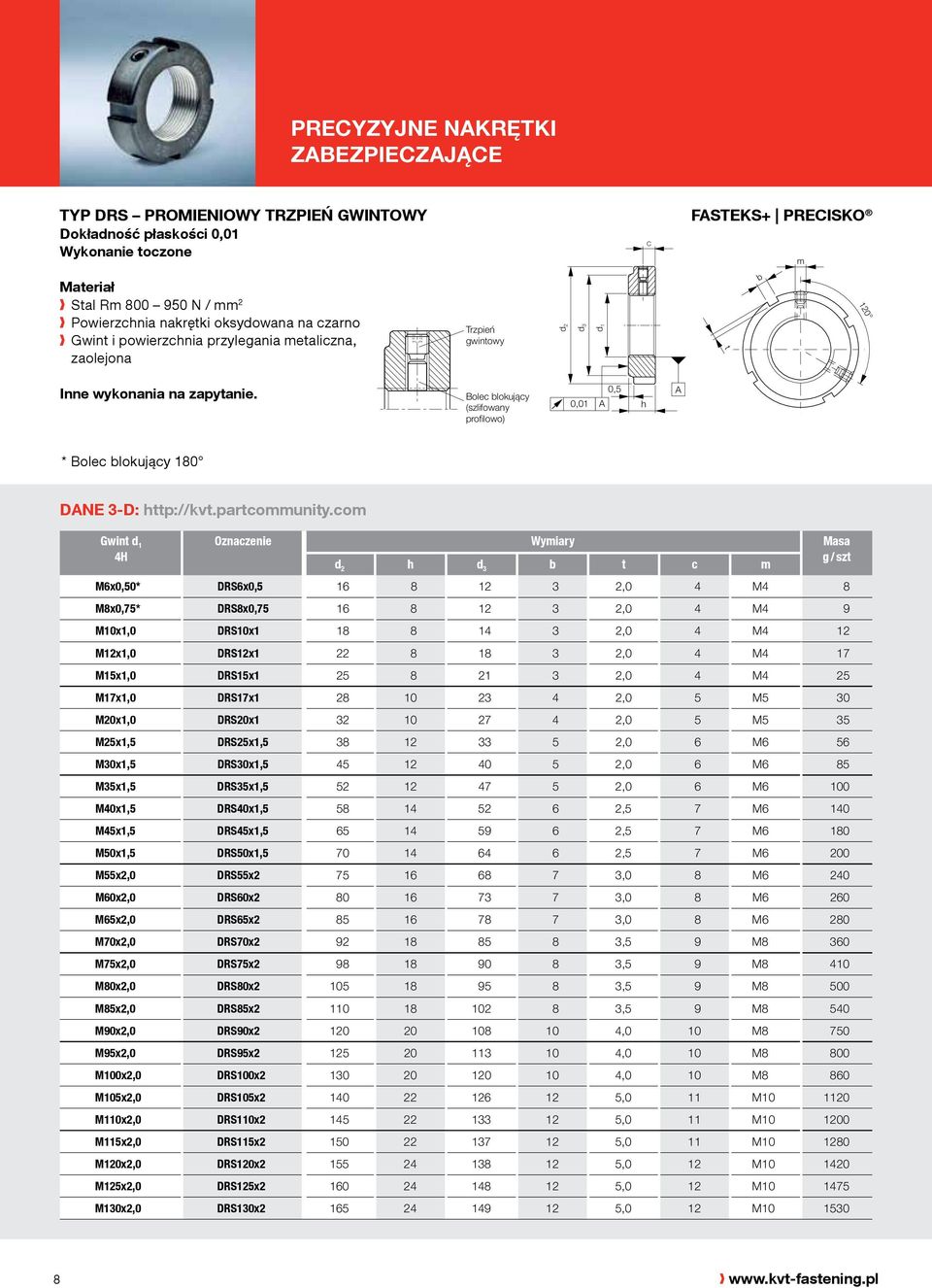

8 Precyzyjne nakrętki zabezpieczające Typ DRS promieniowy trzpień gwintowy Dokładność płaskości 0,01 Wykonanie toczone C FASTEKS+ PREcisko m b Materiał Stal Rm N / mm 2 Powierzchnia nakrętki oksydowana na czarno Gwint i powierzchnia przylegania metaliczna, zaolejona Trzpień gwintowy d 2 d 3 d 1 t 120 Inne wykonania na zapytanie. Bolec blokujący (szlifowany profilowo) 0,5 0,01 A h A * Bolec blokujący 180 Dane 3-D: Gwint d 1 4H Oznaczenie Wymiary Masa g / szt d 2 h d 3 b t c m M6x0,50* DRS6x0, ,0 4 M4 8 M8x0,75* DRS8x0, ,0 4 M4 9 M10x1,0 DRS10x ,0 4 M4 12 M12x1,0 DRS12x ,0 4 M4 17 M15x1,0 DRS15x ,0 4 M4 25 M17x1,0 DRS17x ,0 5 M5 30 M20x1,0 DRS20x ,0 5 M5 35 M25x1,5 DRS25x1, ,0 6 M6 56 M30x1,5 DRS30x1, ,0 6 M6 85 M35x1,5 DRS35x1, ,0 6 M6 100 M40x1,5 DRS40x1, ,5 7 M6 140 M45x1,5 DRS45x1, ,5 7 M6 180 M50x1,5 DRS50x1, ,5 7 M6 200 M55x2,0 DRS55x ,0 8 M6 240 M60x2,0 DRS60x ,0 8 M6 260 M65x2,0 DRS65x ,0 8 M6 280 M70x2,0 DRS70x ,5 9 M8 360 M75x2,0 DRS75x ,5 9 M8 410 M80x2,0 DRS80x ,5 9 M8 500 M85x2,0 DRS85x ,5 9 M8 540 M90x2,0 DRS90x ,0 10 M8 750 M95x2,0 DRS95x ,0 10 M8 800 M100x2,0 DRS100x ,0 10 M8 860 M105x2,0 DRS105x ,0 11 M M110x2,0 DRS110x ,0 11 M M115x2,0 DRS115x ,0 11 M M120x2,0 DRS120x ,0 12 M M125x2,0 DRS125x ,0 12 M M130x2,0 DRS130x ,0 12 M

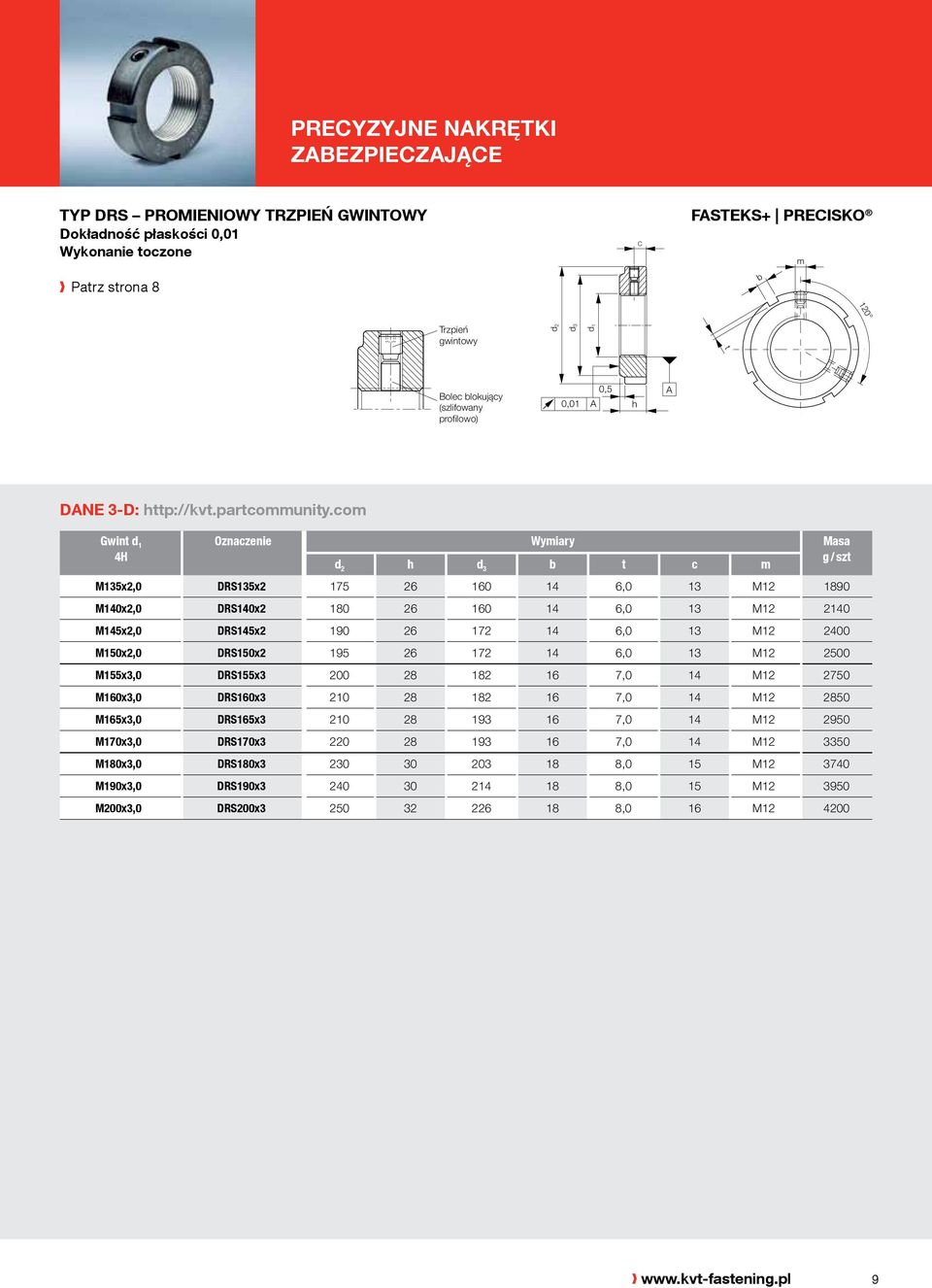

9 Precyzyjne nakrętki zabezpieczające Typ DRS promieniowy trzpień gwintowy Dokładność płaskości 0,01 Wykonanie toczone Patrz strona 8 C FASTEKS+ PREcisko b m 120 Trzpień gwintowy d 2 d 3 d 1 t Bolec blokujący (szlifowany profilowo) 0,5 0,01 A h A Dane 3-D: Gwint d 1 4H Oznaczenie Wymiary Masa g / szt d 2 h d 3 b t c m M135x2,0 DRS135x ,0 13 M M140x2,0 DRS140x ,0 13 M M145x2,0 DRS145x ,0 13 M M150x2,0 DRS150x ,0 13 M M155x3,0 DRS155x ,0 14 M M160x3,0 DRS160x ,0 14 M M165x3,0 DRS165x ,0 14 M M170x3,0 DRS170x ,0 14 M M180x3,0 DRS180x ,0 15 M M190x3,0 DRS190x ,0 15 M M200x3,0 DRS200x ,0 16 M

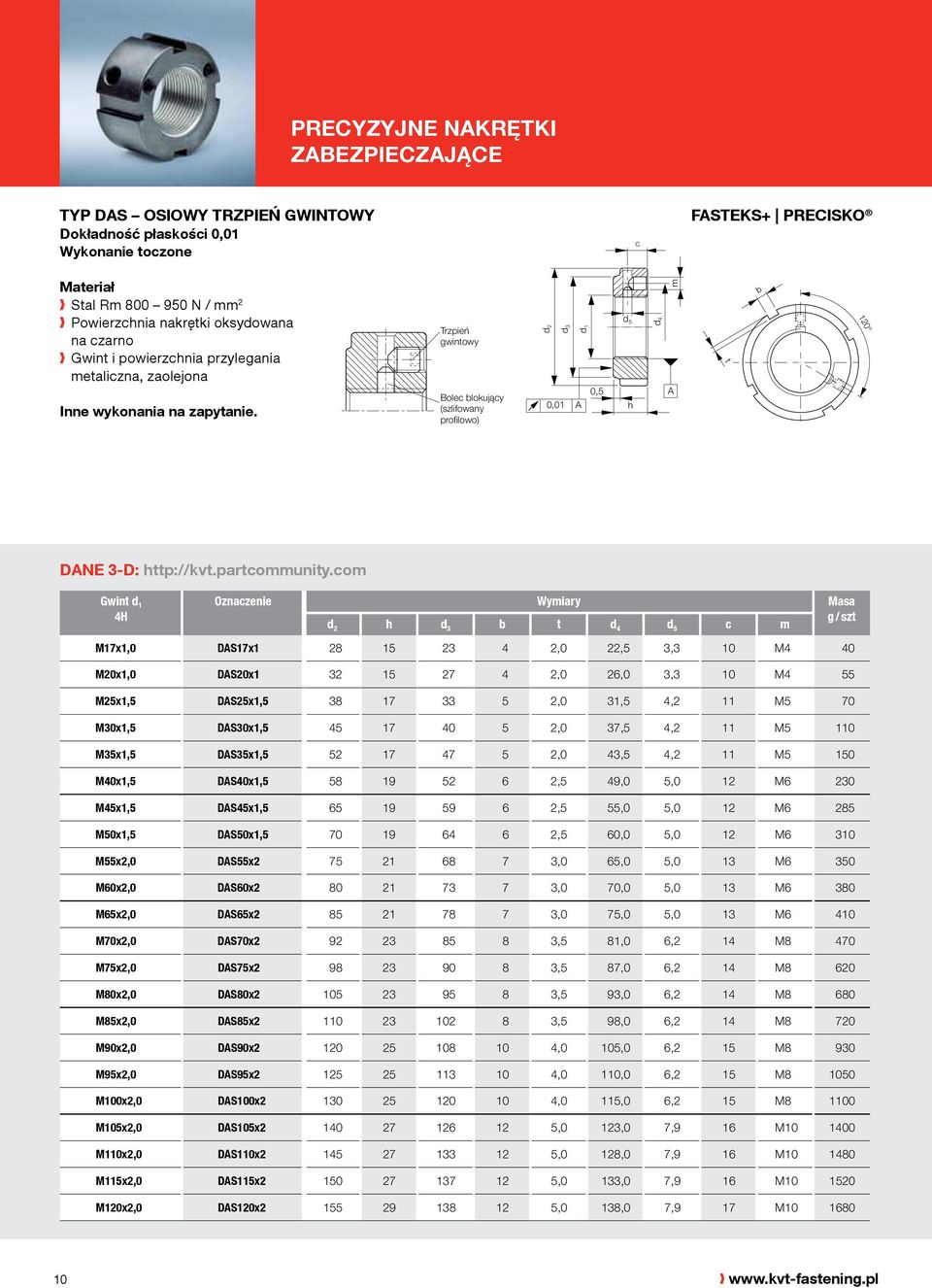

10 Precyzyjne nakrętki zabezpieczające Typ DAS osiowy trzpień gwintowy Dokładność płaskości 0,01 Wykonanie toczone C FASTEKS+ PREcisko Materiał Stal Rm N / mm 2 Powierzchnia nakrętki oksydowana na czarno Gwint i powierzchnia przylegania metaliczna, zaolejona Inne wykonania na zapytanie. Trzpień gwintowy Bolec blokujący (szlifowany profilowo) d 2 d 3 d 1 0,01 A 0,5 d 5 h d 4 m A t b 120 DaNE 3-D: Gwint d 1 4H Oznaczenie Wymiary Masa g / szt d 2 h d 3 b t d 4 d 5 c m M17x1,0 DAS17x ,0 22,5 3,3 10 M4 40 M20x1,0 DAS20x ,0 26,0 3,3 10 M4 55 M25x1,5 DAS25x1, ,0 31,5 4,2 11 M5 70 M30x1,5 DAS30x1, ,0 37,5 4,2 11 M5 110 M35x1,5 DAS35x1, ,0 43,5 4,2 11 M5 150 M40x1,5 DAS40x1, ,5 49,0 5,0 12 M6 230 M45x1,5 DAS45x1, ,5 55,0 5,0 12 M6 285 M50x1,5 DAS50x1, ,5 60,0 5,0 12 M6 310 M55x2,0 DAS55x ,0 65,0 5,0 13 M6 350 M60x2,0 DAS60x ,0 70,0 5,0 13 M6 380 M65x2,0 DAS65x ,0 75,0 5,0 13 M6 410 M70x2,0 DAS70x ,5 81,0 6,2 14 M8 470 M75x2,0 DAS75x ,5 87,0 6,2 14 M8 620 M80x2,0 DAS80x ,5 93,0 6,2 14 M8 680 M85x2,0 DAS85x ,5 98,0 6,2 14 M8 720 M90x2,0 DAS90x ,0 105,0 6,2 15 M8 930 M95x2,0 DAS95x ,0 110,0 6,2 15 M M100x2,0 DAS100x ,0 115,0 6,2 15 M M105x2,0 DAS105x ,0 123,0 7,9 16 M M110x2,0 DAS110x ,0 128,0 7,9 16 M M115x2,0 DAS115x ,0 133,0 7,9 16 M M120x2,0 DAS120x ,0 138,0 7,9 17 M

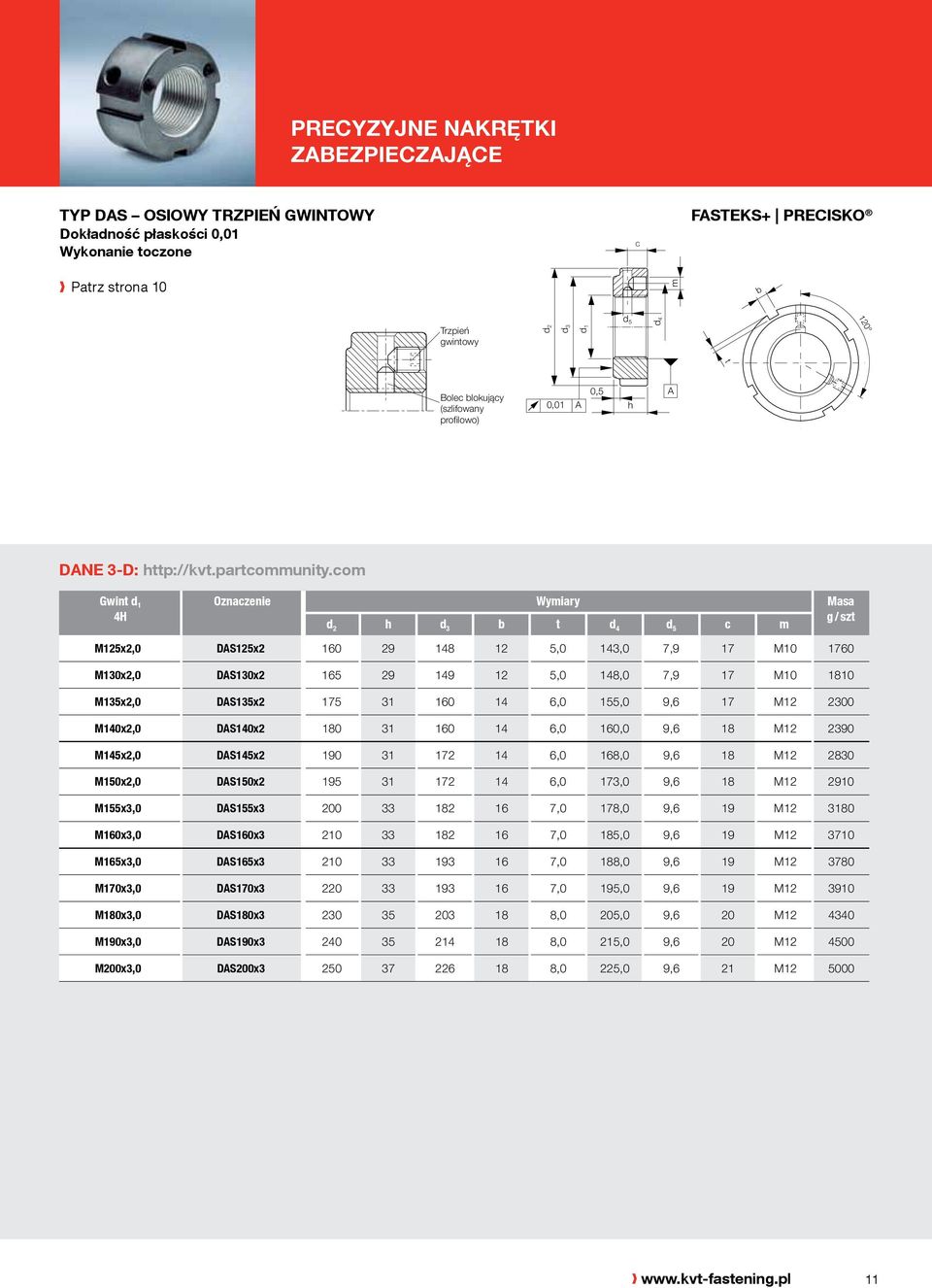

11 Precyzyjne nakrętki zabezpieczające Typ DAS osiowy trzpień gwintowy Dokładność płaskości 0,01 Wykonanie toczone C FASTEKS+ PREcisko Patrz strona 10 m b Trzpień gwintowy d 2 d 3 d 1 d 5 d t Bolec blokujący (szlifowany profilowo) 0,01 A 0,5 h A DaNE 3-D: Gwint d 1 4H Oznaczenie Wymiary Masa g / szt d 2 h d 3 b t d 4 d 5 c m M125x2,0 DAS125x ,0 143,0 7,9 17 M M130x2,0 DAS130x ,0 148,0 7,9 17 M M135x2,0 DAS135x ,0 155,0 9,6 17 M M140x2,0 DAS140x ,0 160,0 9,6 18 M M145x2,0 DAS145x ,0 168,0 9,6 18 M M150x2,0 DAS150x ,0 173,0 9,6 18 M M155x3,0 DAS155x ,0 178,0 9,6 19 M M160x3,0 DAS160x ,0 185,0 9,6 19 M M165x3,0 DAS165x ,0 188,0 9,6 19 M M170x3,0 DAS170x ,0 195,0 9,6 19 M M180x3,0 DAS180x ,0 205,0 9,6 20 M M190x3,0 DAS190x ,0 215,0 9,6 20 M M200x3,0 DAS200x ,0 225,0 9,6 21 M

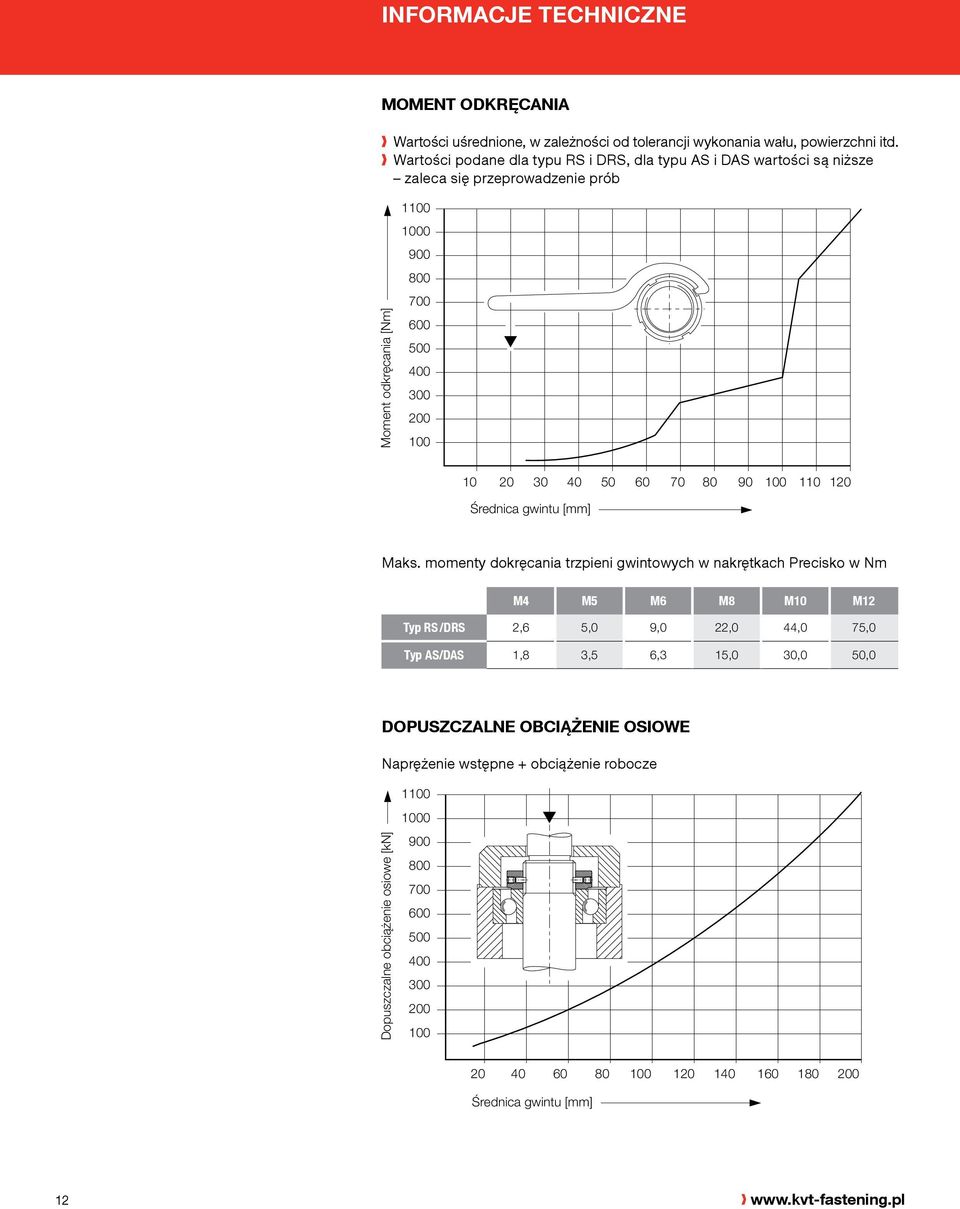

12 INFORMACJE TECHNICZNE Moment odkręcania Wartości uśrednione, w zależności od tolerancji wykonania wału, powierzchni itd. Wartości podane dla typu RS i DRS, dla typu AS i DAS wartości są niższe zaleca się przeprowadzenie prób Moment odkręcania [Nm] Średnica gwintu [mm] Maks. momenty dokręcania trzpieni gwintowych w nakrętkach Precisko w Nm M4 M5 M6 M8 M10 M12 Typ RS /DRS 2,6 5,0 9,0 22,0 44,0 75,0 Typ AS/DAS 1,8 3,5 6,3 15,0 30,0 50,0 Dopuszczalne obciążenie osiowe Naprężenie wstępne + obciążenie robocze Dopuszczalne obciążenie osiowe [kn] Średnica gwintu [mm] 12

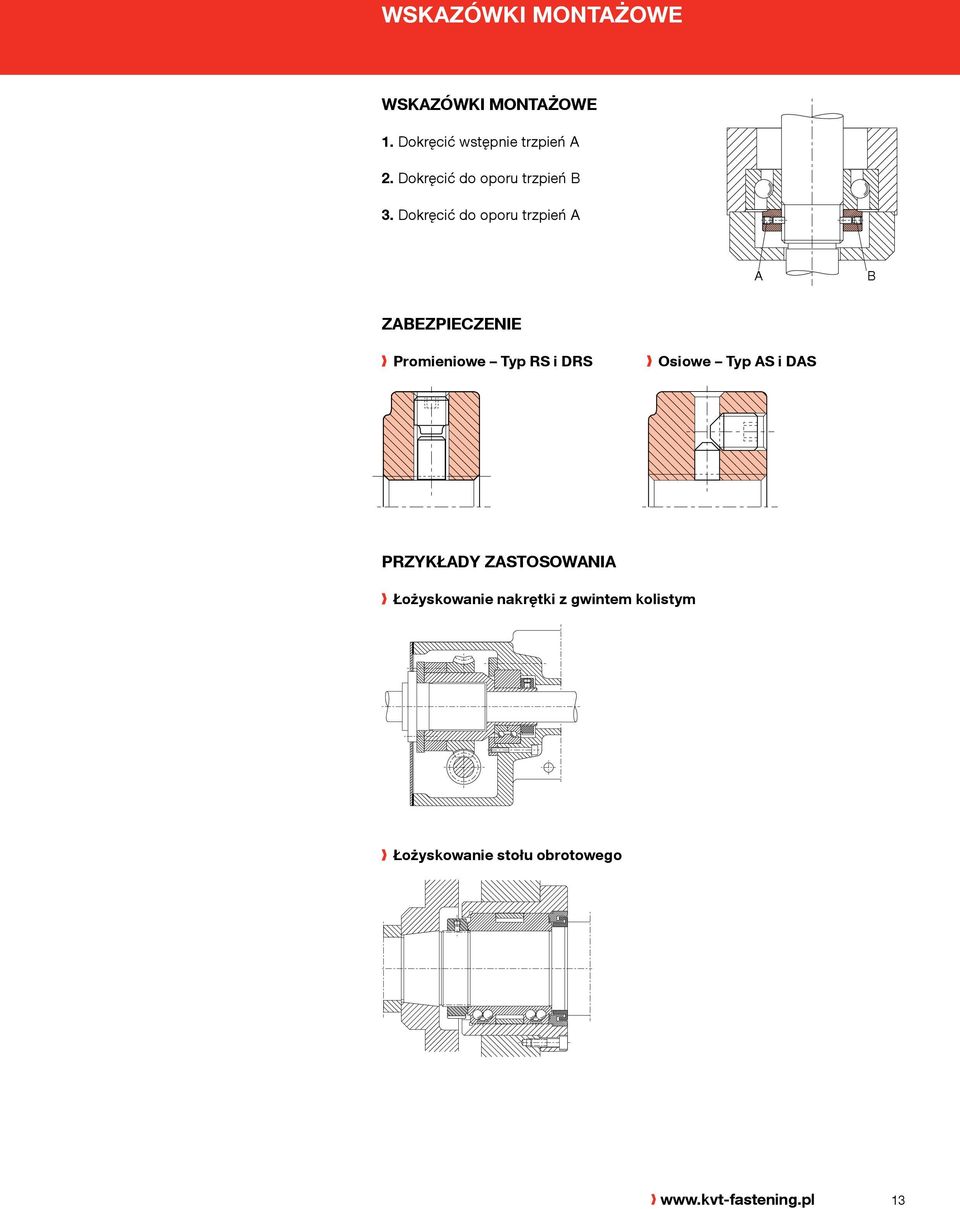

13 WSKAZÓWKI MONTAŻOWE Wskazówki montażowe 1. Dokręcić wstępnie trzpień A 2. Dokręcić do oporu trzpień B 3. Dokręcić do oporu trzpień A A B Zabezpieczenie Promieniowe Typ RS i DRS Osiowe Typ AS i DAS Przykłady zastosowania Łożyskowanie nakrętki z gwintem kolistym Łożyskowanie stołu obrotowego 13

14 14

15 Rozwiązania w technice łączenia oferowane przez KVT KOENIG-EXPANDER Zaślepianie otworów Nitonakrętki Technologia nitowania Wkładki gwintowe Łączniki wciskane Kołki zgrzewalne Nakrętki zabezpieczające Elementy złączne Zamknięcia do kompozytów Nakrętki klatkowe, klipsy, zatrzaski Zabezpieczenia zatrzaskowe Technologia klejenia Mocowania budowlane 1) Elementy specjalne Wzmacniacze ciśnienia OPTYMALNE ROZWIĄZANIA DO KOMPLEKSOWEGO ZASTOSOWANIA Szeroki wybór produktów KVT pozwala znaleźć najlepsze rozwiązanie w każdej sytuacji. Produkty przedstawione w niniejszym folderze stanowią jedynie skromny wycinek naszej szerokiej palety produktów. Technologia połączeń śrubowych Wyposażenie instalacyjne Złącza i adaptery szybkiego montażu 1) Z przyjemnością doradzimy Państwu w wyborze optymalnego rozwiązania oraz udostępnimy dodatkowe materiały informacyjne. Prosimy o kontakt! Już teraz możecie Państwo znaleźć interesujące Was informacje i złożyć zamówienie w naszym sklepie internetowym na stronie 1) Niedostępne w Polsce 15

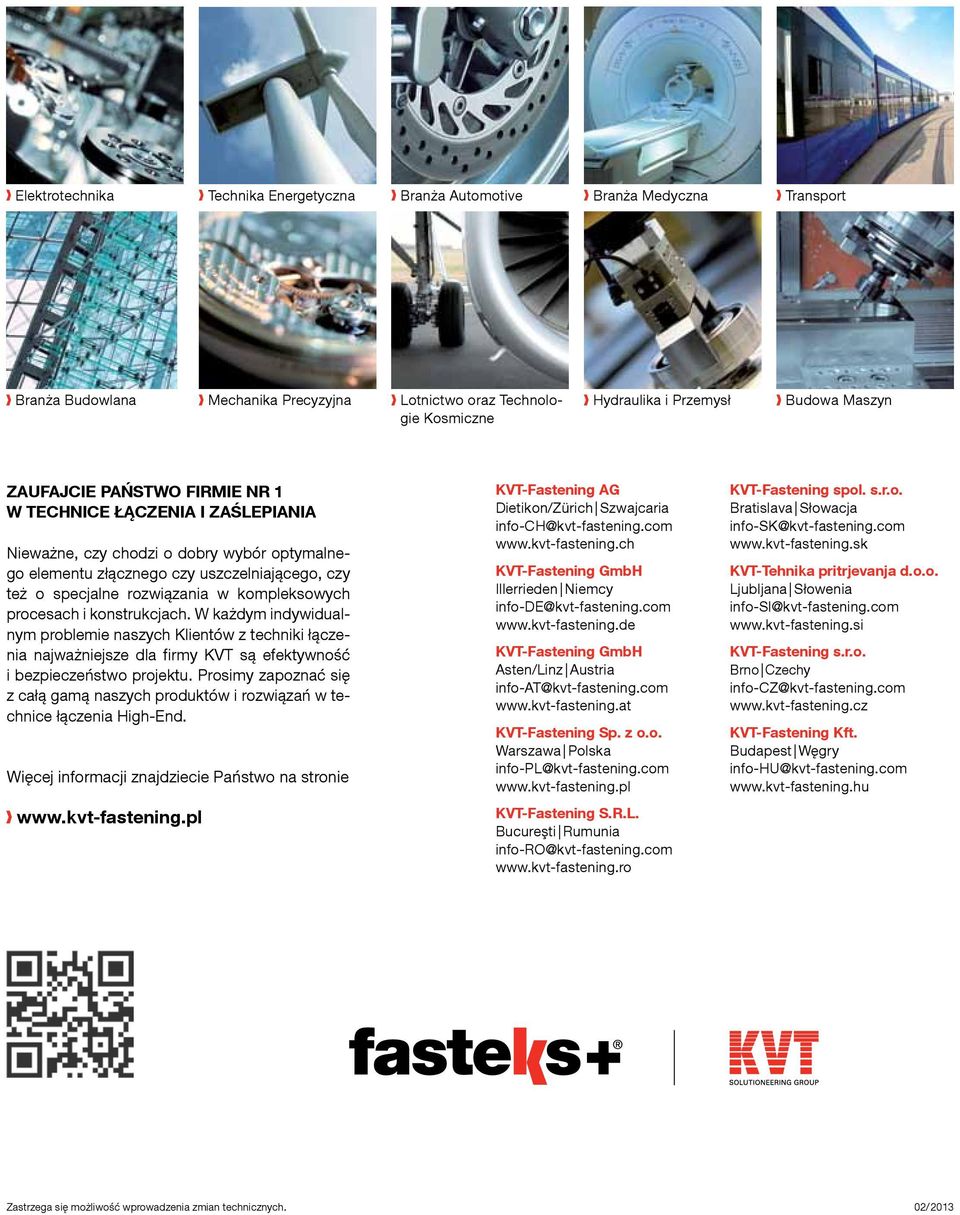

16 Elektrotechnika Technika Energetyczna Branża Automotive Branża Medyczna Transport Branża Budowlana Mechanika Precyzyjna Lotnictwo oraz Technologie Kosmiczne Hydraulika i Przemysł Budowa Maszyn Zaufajcie Państwo firmie nr 1 w technice łączenia i zaślepiania Nieważne, czy chodzi o dobry wybór optymalnego elementu złącznego czy uszczelniającego, czy też o specjalne rozwiązania w kompleksowych procesach i konstrukcjach. W każdym indywidualnym problemie naszych Klientów z techniki łączenia najważniejsze dla firmy KVT są efektywność i bezpieczeństwo projektu. Prosimy zapoznać się z całą gamą naszych produktów i rozwiązań w technice łączenia High-End. Więcej informacji znajdziecie Państwo na stronie KVT-Fastening AG Dietikon/Zürich Szwajcaria info-ch@kvt-fastening.com KVT-Fastening GmbH Illerrieden Niemcy info-de@kvt-fastening.com KVT-Fastening GmbH Asten/Linz Austria info-at@kvt-fastening.com KVT-Fastening Sp. z o.o. Warszawa Polska info-pl@kvt-fastening.com KVT-Fastening S.R.L. Bucureşti Rumunia info-ro@kvt-fastening.com KVT-Fastening spol. s.r.o. Bratislava Słowacja info-sk@kvt-fastening.com KVT-Tehnika pritrjevanja d.o.o. Ljubljana Słowenia info-sl@kvt-fastening.com KVT-Fastening s.r.o. Brno Czechy info-cz@kvt-fastening.com KVT-Fastening Kft. Budapest Węgry info-hu@kvt-fastening.com Zastrzega się możliwość wprowadzenia zmian technicznych. 02/ 2013
