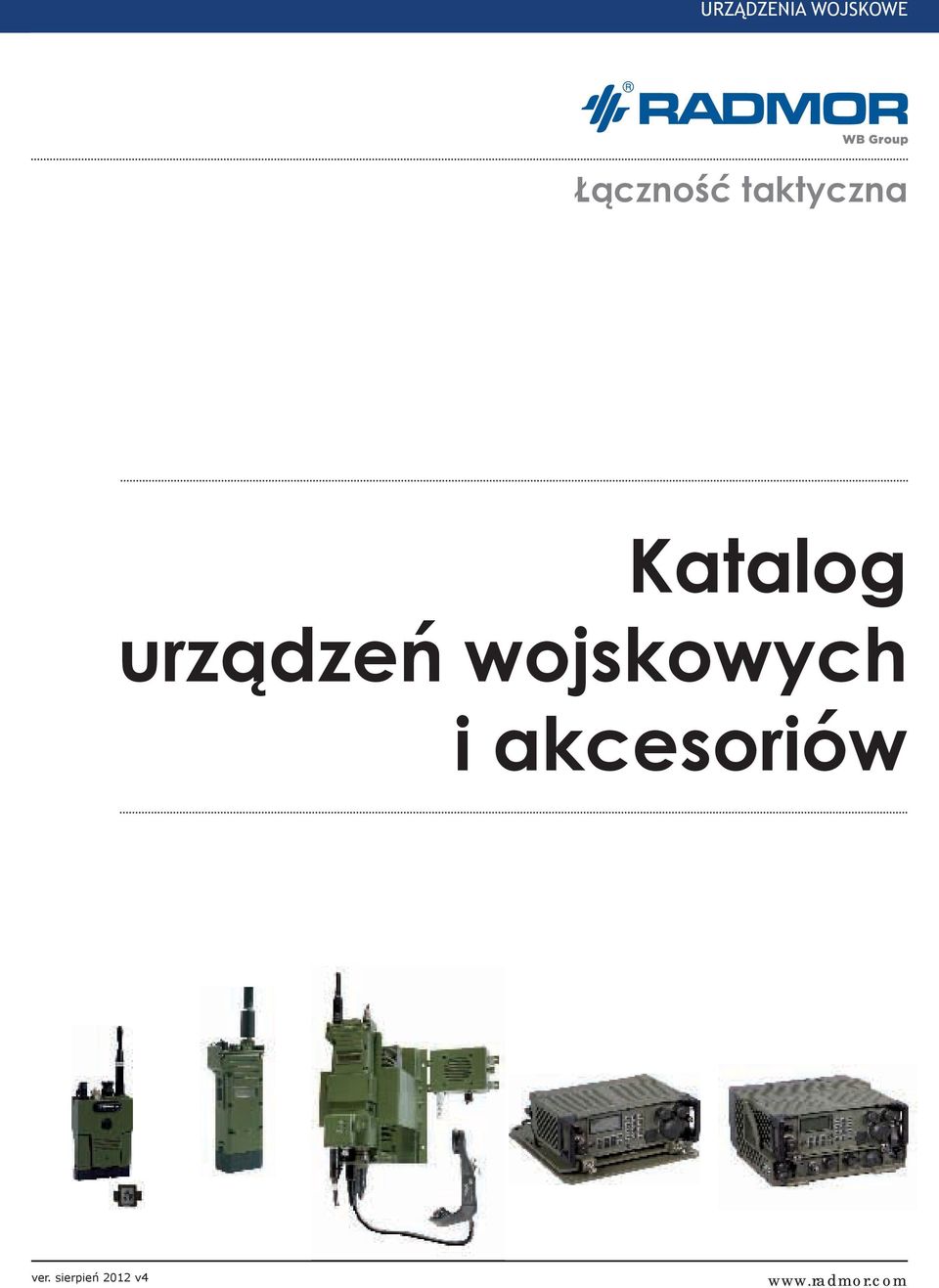

1 URZĄDZENIA WOJSKOWE Łączność taktyczna Katalog urządzeń wojskowych i akcesoriów ver. sierpień 2012 v4

2 URZĄDZENIA WOJSKOWE

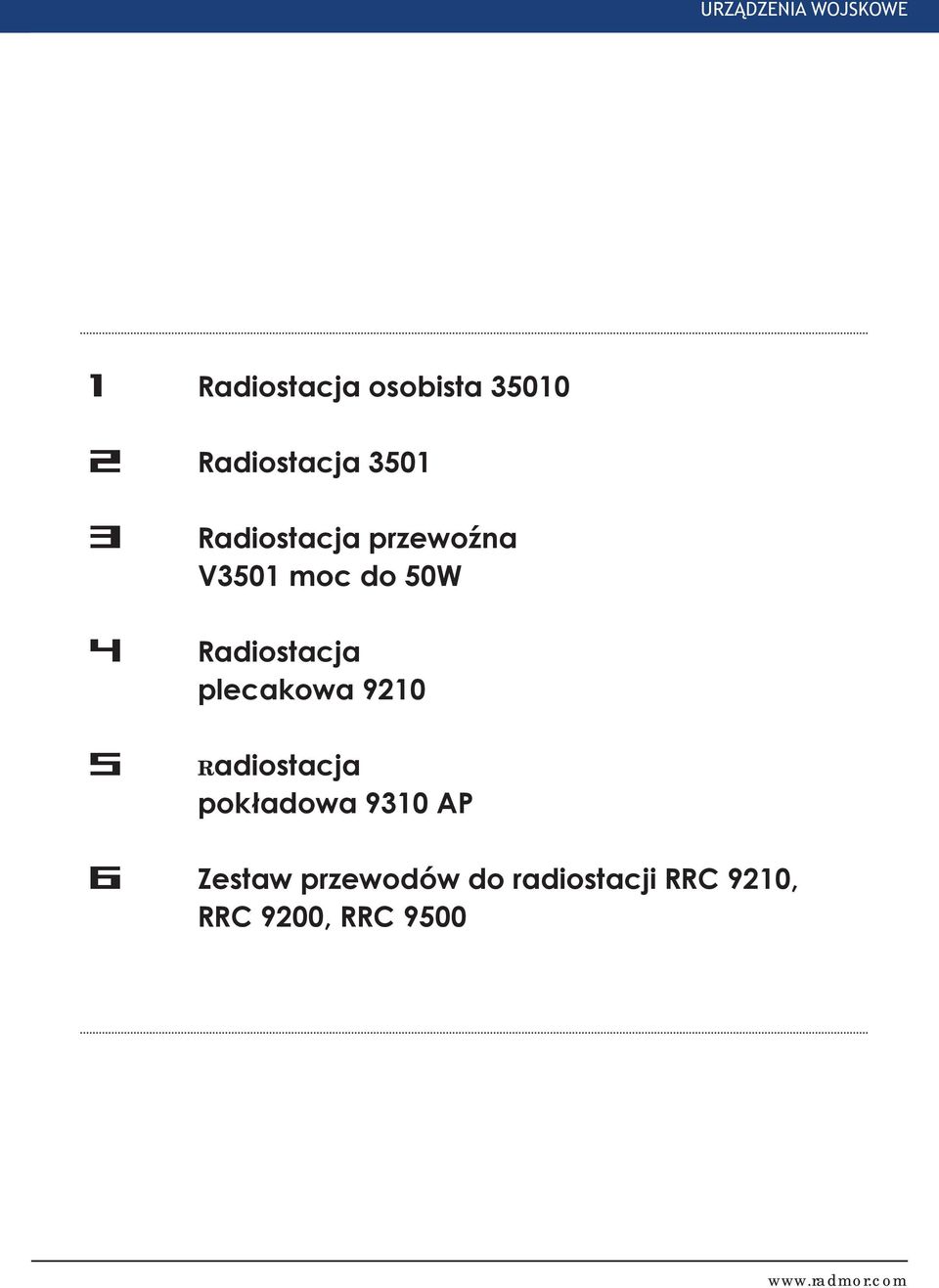

3 URZĄDZENIA WOJSKOWE 1 Radiostacja osobista Radiostacja Radiostacja przewoźna V3501 moc do 50W 4 Radiostacja plecakowa Radiostacja pokładowa 9310 AP 6 Zestaw przewodów do radiostacji RRC 9210, RRC 9200, RRC 9500

4 URZĄDZENIA WOJSKOWE

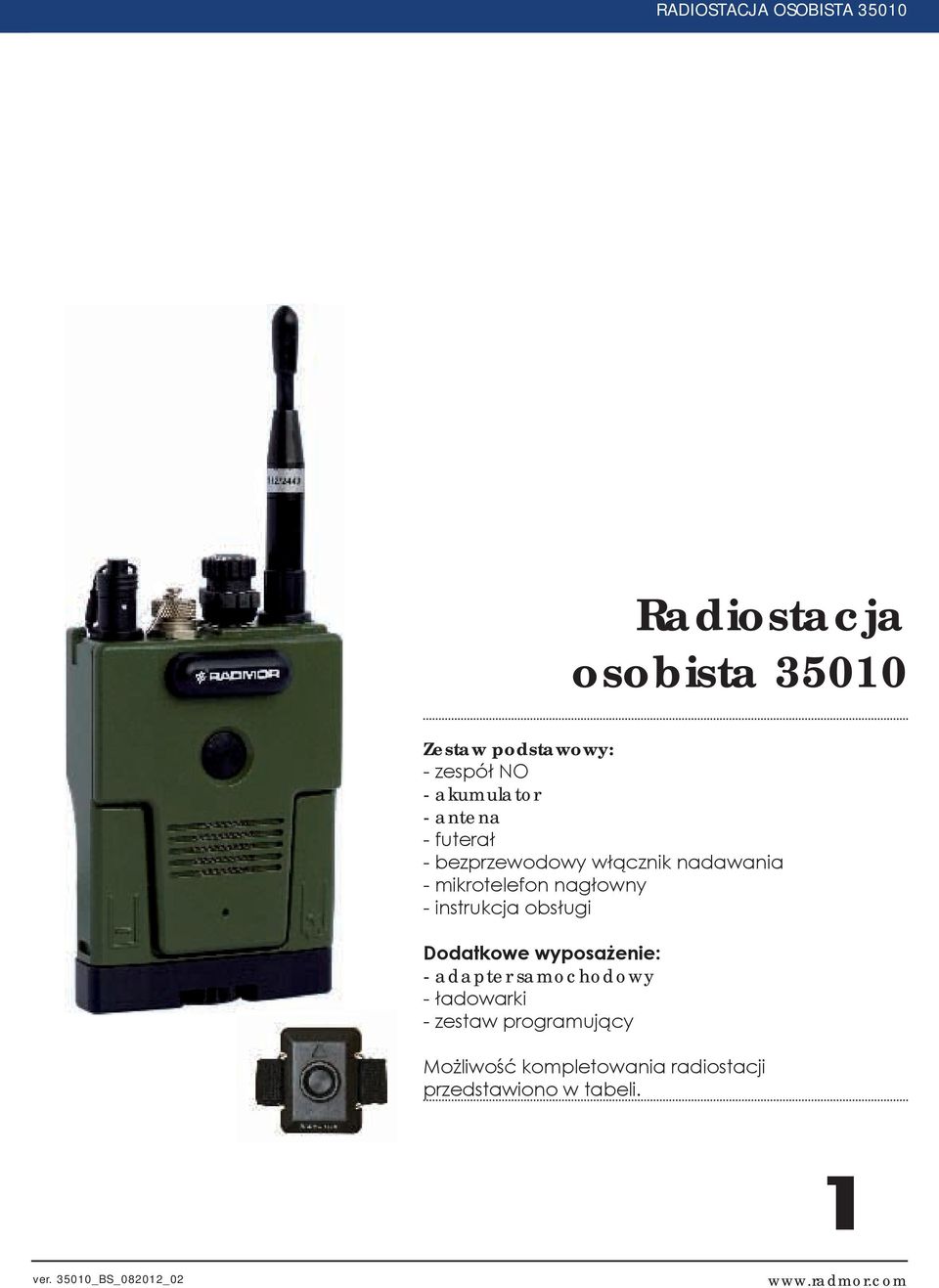

5 RADIOSTACJA OSOBISTA Radiostacja osobista Zestaw podstawowy: - zespół NO - akumulator - antena - futerał - bezprzewodowy włącznik nadawania - mikrotelefon nagłowny - instrukcja obsługi Dodatkowe wyposażenie: - adapter samochodowy - ładowarki - zestaw programujący Możliwość kompletowania radiostacji przedstawiono w tabeli. 1 ver _BS_082012_02

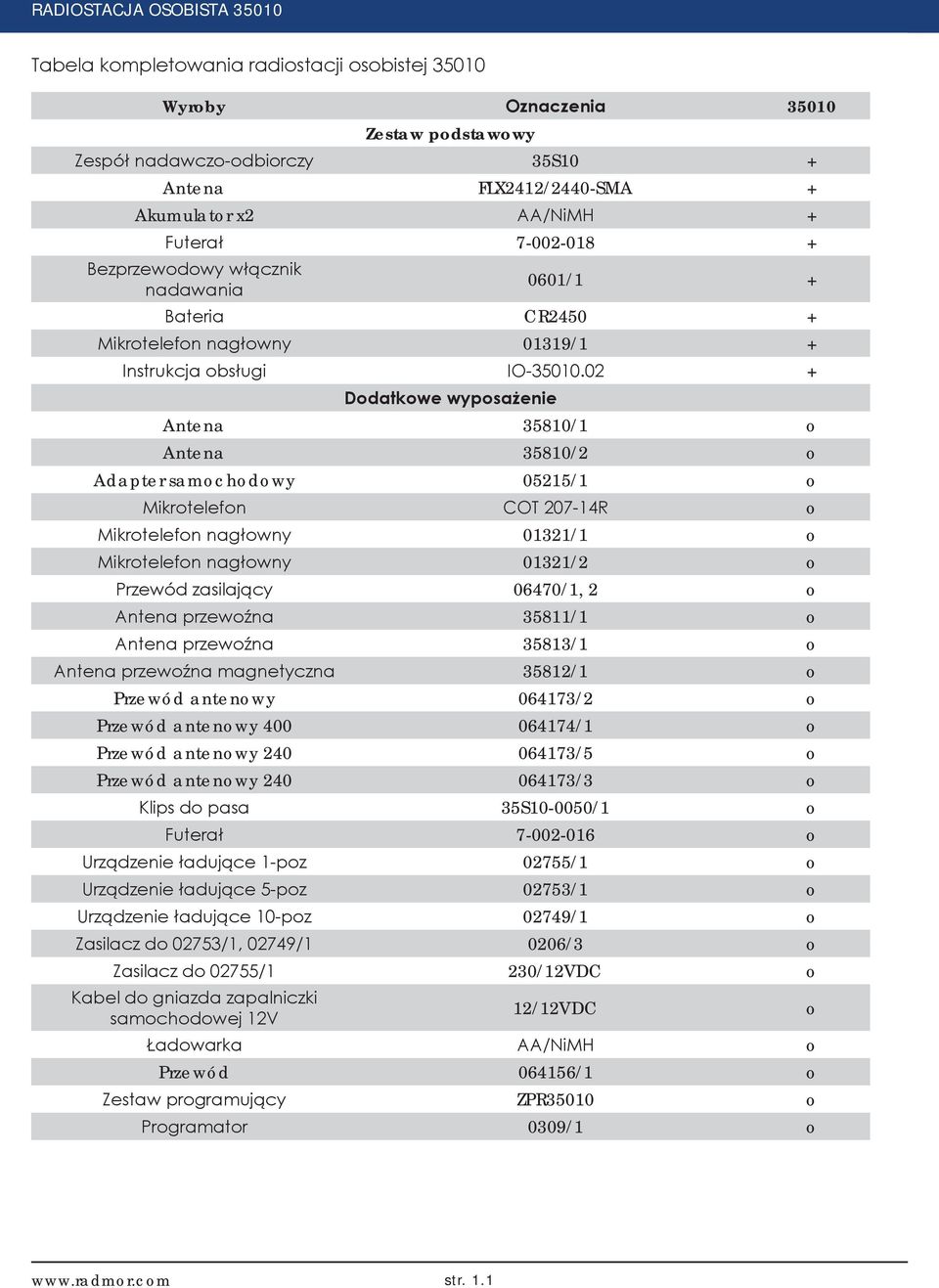

6 RADIOSTACJA OSOBISTA Tabela kompletowania radiostacji osobistej Wyroby Oznaczenia Zestaw podstawowy Zespół nadawczo-odbiorczy 35S10 + Antena FLX2412/2440-SMA + Akumulator x2 AA/NiMH + Futerał Bezprzewodowy włącznik nadawania 0601/1 + Bateria CR Mikrotelefon nagłowny 01319/1 + Instrukcja obsługi IO Dodatkowe wyposażenie Antena 35810/1 o Antena 35810/2 o Adapter samochodowy 05215/1 o Mikrotelefon COT R o Mikrotelefon nagłowny 01321/1 o Mikrotelefon nagłowny 01321/2 o Przewód zasilający 06470/1, 2 o Antena przewoźna 35811/1 o Antena przewoźna 35813/1 o Antena przewoźna magnetyczna 35812/1 o Przewód antenowy /2 o Przewód antenowy /1 o Przewód antenowy /5 o Przewód antenowy /3 o Klips do pasa 35S /1 o Futerał o Urządzenie ładujące 1-poz 02755/1 o Urządzenie ładujące 5-poz 02753/1 o Urządzenie ładujące 10-poz 02749/1 o Zasilacz do 02753/1, 02749/1 0206/3 o Zasilacz do 02755/1 230/12VDC o Kabel do gniazda zapalniczki samochodowej 12V 12/12VDC Ładowarka AA/NiMH o Przewód /1 o Zestaw programujący ZPR35010 o Programator 0309/1 o o str. 1.1

7 RADIOSTACJA OSOBISTA Schemat połączeniowy zestawu noszonego Schemat połączeniowy zestawu przewoźnego str. 1.2

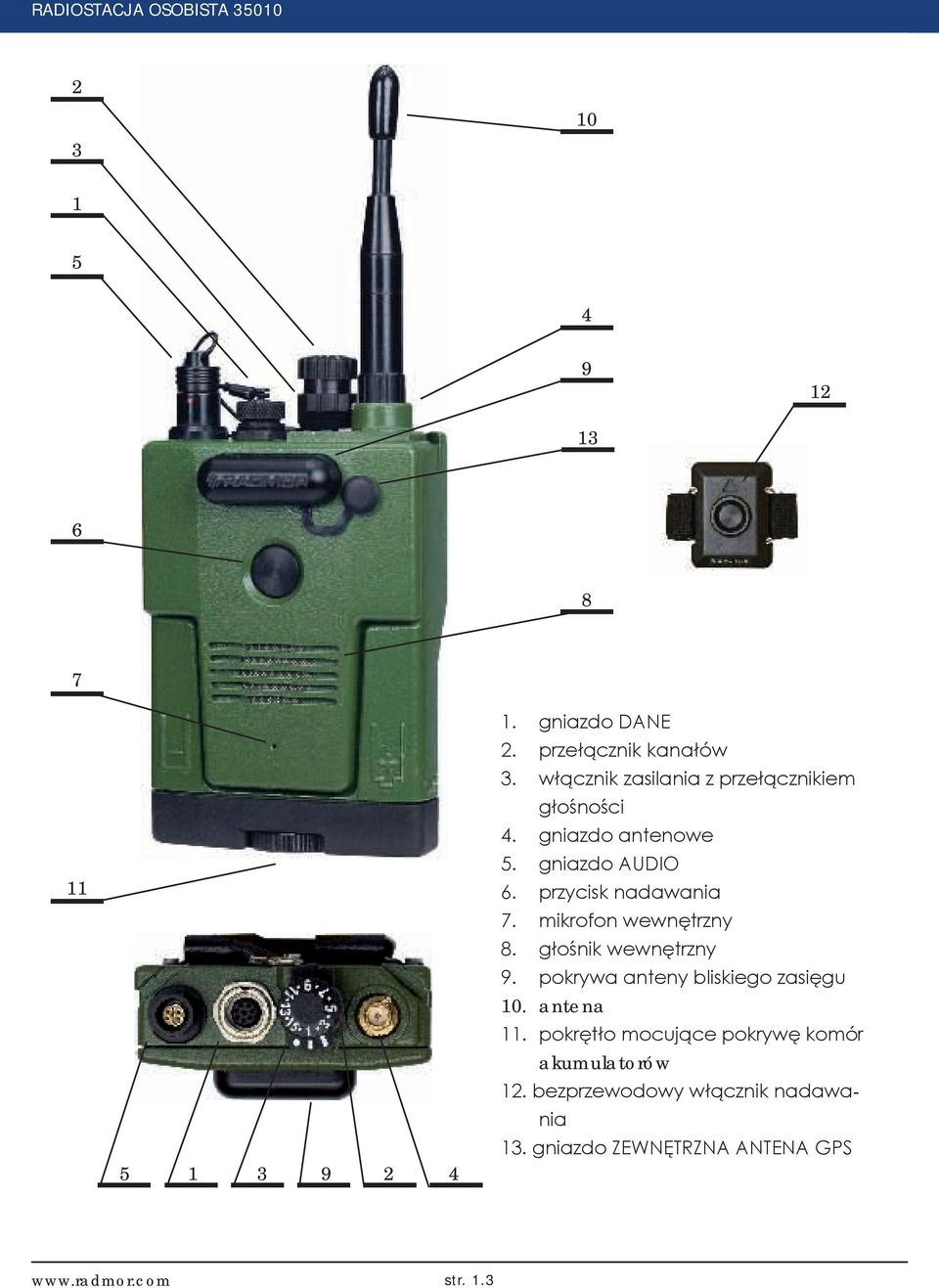

8 RADIOSTACJA OSOBISTA gniazdo DANE 2. przełącznik kanałów 3. włącznik zasilania z przełącznikiem głośności 4. gniazdo antenowe 5. gniazdo AUDIO 6. przycisk nadawania 7. mikrofon wewnętrzny 8. głośnik wewnętrzny 9. pokrywa anteny bliskiego zasięgu 10. antena 11. pokrętło mocujące pokrywę komór akumulatorów 12. bezprzewodowy włącznik nadawania 13. gniazdo ZEWNĘTRZNA ANTENA GPS str. 1.3

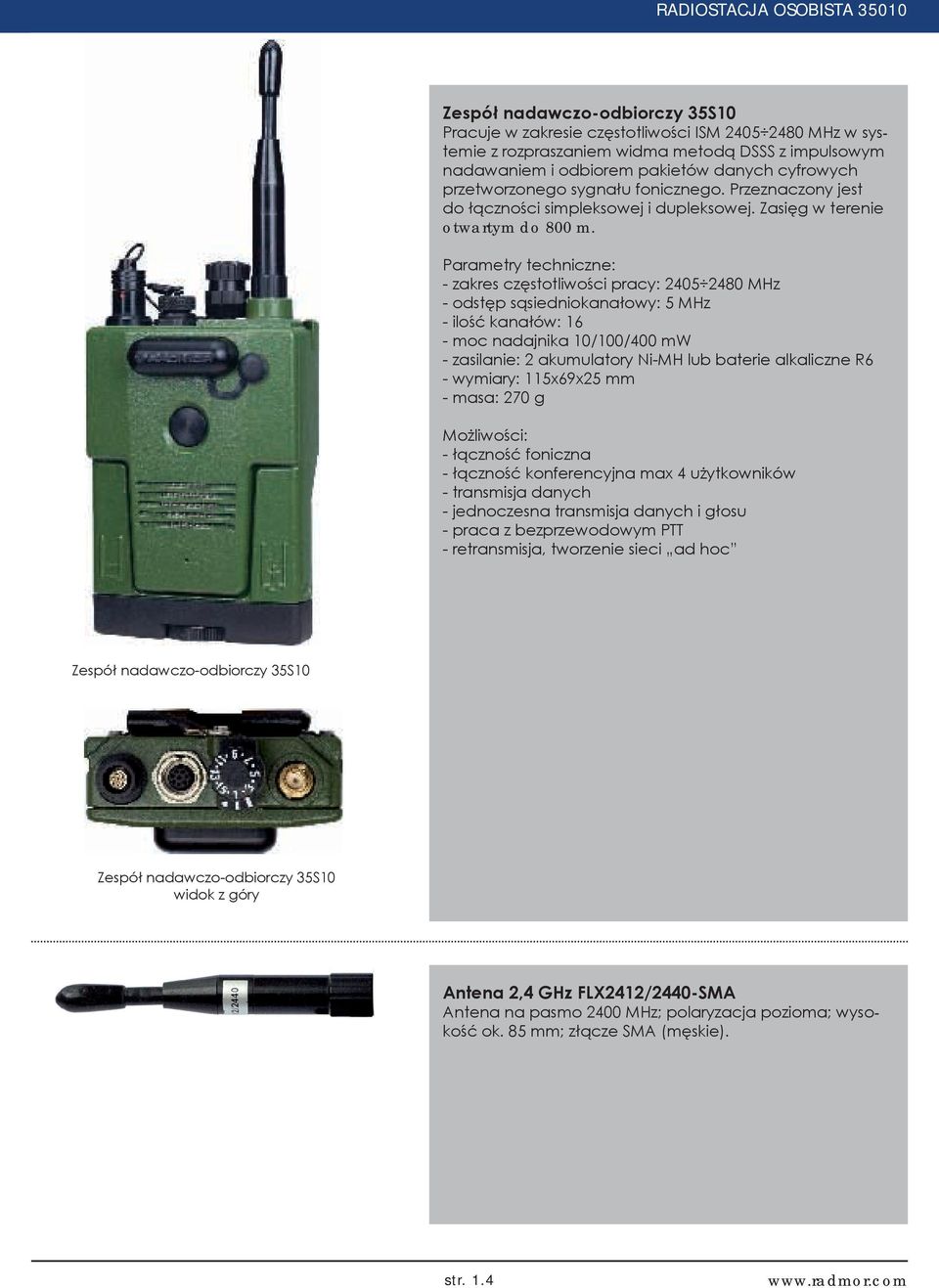

9 RADIOSTACJA OSOBISTA Zespół nadawczo-odbiorczy 35S10 Pracuje w zakresie częstotliwości ISM MHz w systemie z rozpraszaniem widma metodą DSSS z impulsowym nadawaniem i odbiorem pakietów danych cyfrowych przetworzonego sygnału fonicznego. Przeznaczony jest do łączności simpleksowej i dupleksowej. Zasięg w terenie otwartym do 800 m. Parametry techniczne: - zakres częstotliwości pracy: MHz - odstęp sąsiedniokanałowy: 5 MHz - ilość kanałów: 16 - moc nadajnika 10/100/400 mw - zasilanie: 2 akumulatory Ni-MH lub baterie alkaliczne R6 - wymiary: 115x69x25 mm - masa: 270 g Możliwości: - łączność foniczna - łączność konferencyjna max 4 użytkowników - transmisja danych - jednoczesna transmisja danych i głosu - praca z bezprzewodowym PTT - retransmisja, tworzenie sieci ad hoc Zespół nadawczo-odbiorczy 35S10 Zespół nadawczo-odbiorczy 35S10 widok z góry Antena 2,4 GHz FLX2412/2440-SMA Antena na pasmo 2400 MHz; polaryzacja pozioma; wysokość ok. 85 mm; złącze SMA (męskie). str. 1.4

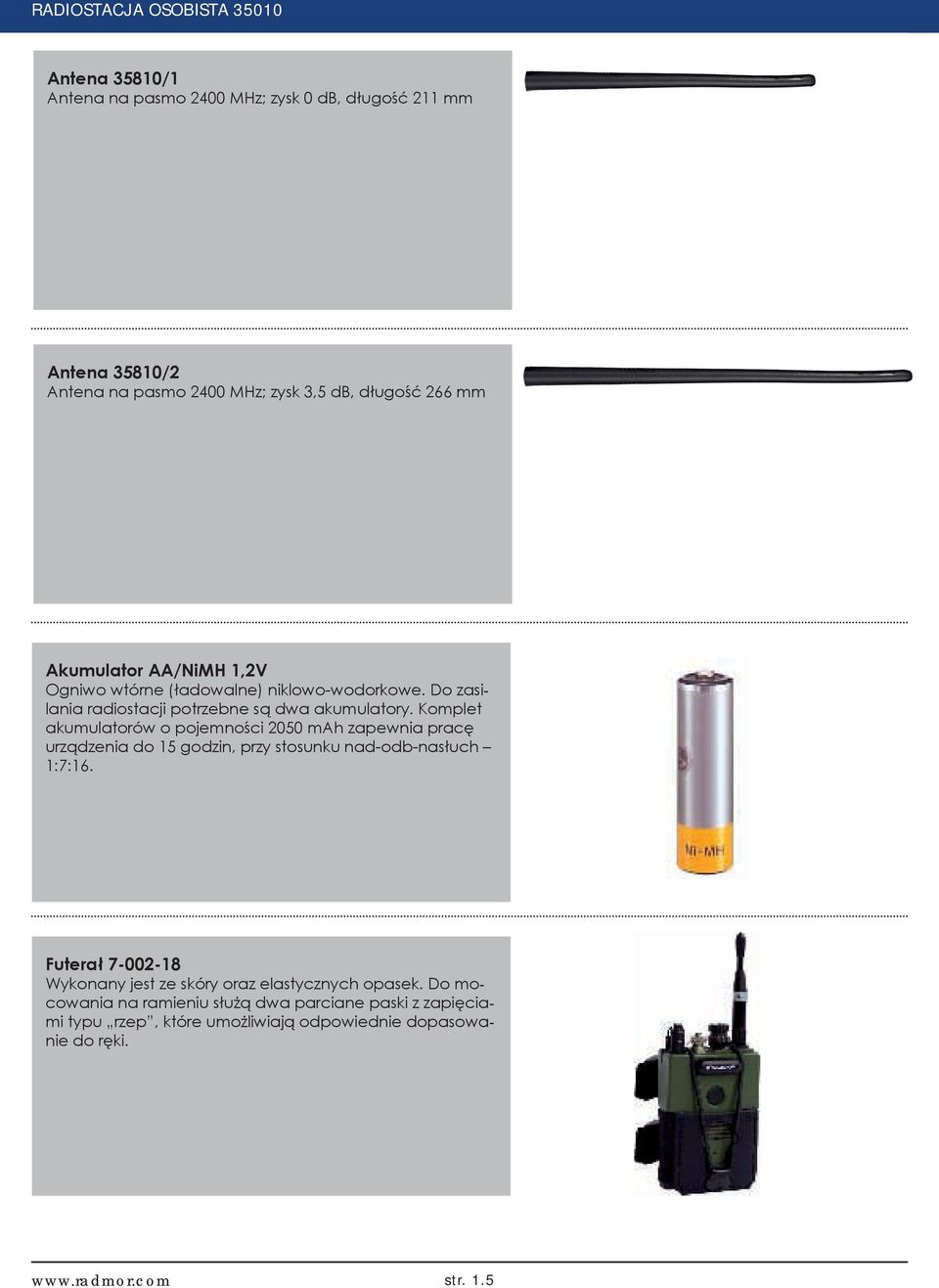

10 RADIOSTACJA OSOBISTA Antena 35810/1 Antena na pasmo 2400 MHz; zysk 0 db, długość 211 mm Antena 35810/2 Antena na pasmo 2400 MHz; zysk 3,5 db, długość 266 mm Akumulator AA/NiMH 1,2V Ogniwo wtórne (ładowalne) niklowo-wodorkowe. Do zasilania radiostacji potrzebne są dwa akumulatory. Komplet akumulatorów o pojemności 2050 mah zapewnia pracę urządzenia do 15 godzin, przy stosunku nad-odb-nasłuch 1:7:16. Futerał Wykonany jest ze skóry oraz elastycznych opasek. Do mocowania na ramieniu służą dwa parciane paski z zapięciami typu rzep, które umożliwiają odpowiednie dopasowanie do ręki. str. 1.5

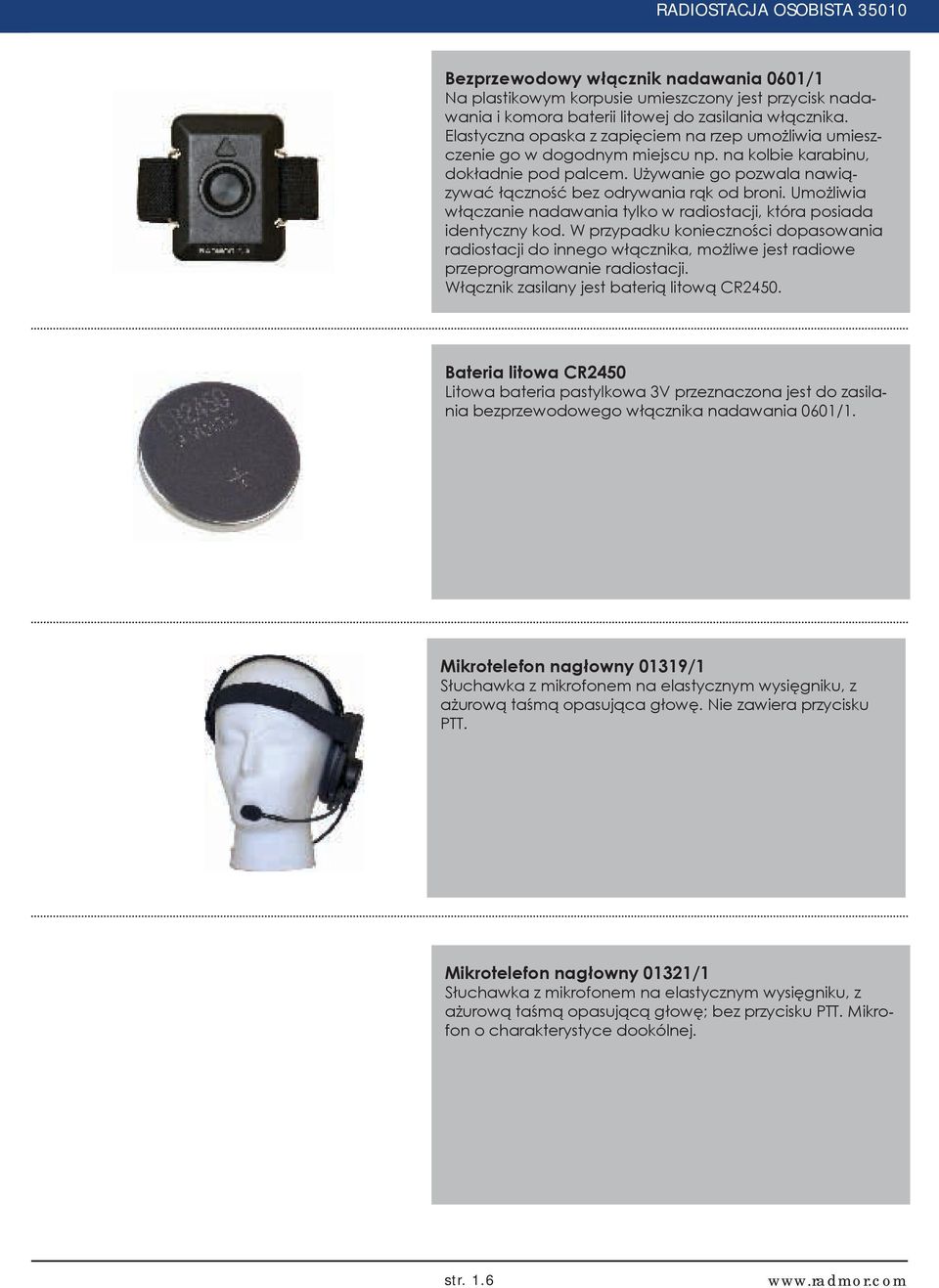

11 RADIOSTACJA OSOBISTA Bezprzewodowy włącznik nadawania 0601/1 Na plastikowym korpusie umieszczony jest przycisk nadawania i komora baterii litowej do zasilania włącznika. Elastyczna opaska z zapięciem na rzep umożliwia umieszczenie go w dogodnym miejscu np. na kolbie karabinu, dokładnie pod palcem. Używanie go pozwala nawiązywać łączność bez odrywania rąk od broni. Umożliwia włączanie nadawania tylko w radiostacji, która posiada identyczny kod. W przypadku konieczności dopasowania radiostacji do innego włącznika, możliwe jest radiowe przeprogramowanie radiostacji. Włącznik zasilany jest baterią litową CR2450. Bateria litowa CR2450 Litowa bateria pastylkowa 3V przeznaczona jest do zasilania bezprzewodowego włącznika nadawania 0601/1. Mikrotelefon nagłowny 01319/1 Słuchawka z mikrofonem na elastycznym wysięgniku, z ażurową taśmą opasująca głowę. Nie zawiera przycisku PTT. Mikrotelefon nagłowny 01321/1 Słuchawka z mikrofonem na elastycznym wysięgniku, z ażurową taśmą opasującą głowę; bez przycisku PTT. Mikrofon o charakterystyce dookólnej. str. 1.6

12 RADIOSTACJA OSOBISTA Mikrotelefon nagłowny 01321/2 Słuchawka z mikrofonem na elastycznym wysięgniku, z ażurową taśmą opasującą głowę; bez przycisku PTT. Mikrofon o charakterystyce kierunkowej. Adapter samochodowy 05215/1 Umożliwia montaż urządzenia w pojeździe a podłączenie do zestawu anteny samochodowej zwiększa zasięg łączności. Możliwe jest też jej podłączenie do interkomu tj. pokładowej sieci łączności wewnętrznej. Mikrotelefon COT R Wodoszczelny mikrotelefon przeznaczony do fonicznej pracy radiostacji w trybie PTT (push-to talk). Ma formę słuchawki telefonicznej z przyciskiem PTT z boku obudowy. Wyposażony jest w zaczep do zawieszenia go w dogodnym miejscu. Może być używany w stosunkowo hałaśliwym otoczeniu. Zestaw obejmuje mikrotelefon z przewodem o długości 1,5 m, zakończonym 14-stykowym złączem do podłączenia z adapterem samochodowym 05215/1. Przewód 06470/1, 2 Przeznaczony jest do podłączenia adaptera samochodowego 05215/1 do sieci pokładowej 12V. Przewód produkowany jest w dwóch długościach: 06470/1 - długość 1 m 06470/2 - długość 2,1 m Na życzenie możliwe jest dostarczenie przewodu o niestandardowej długości. str. 1.7

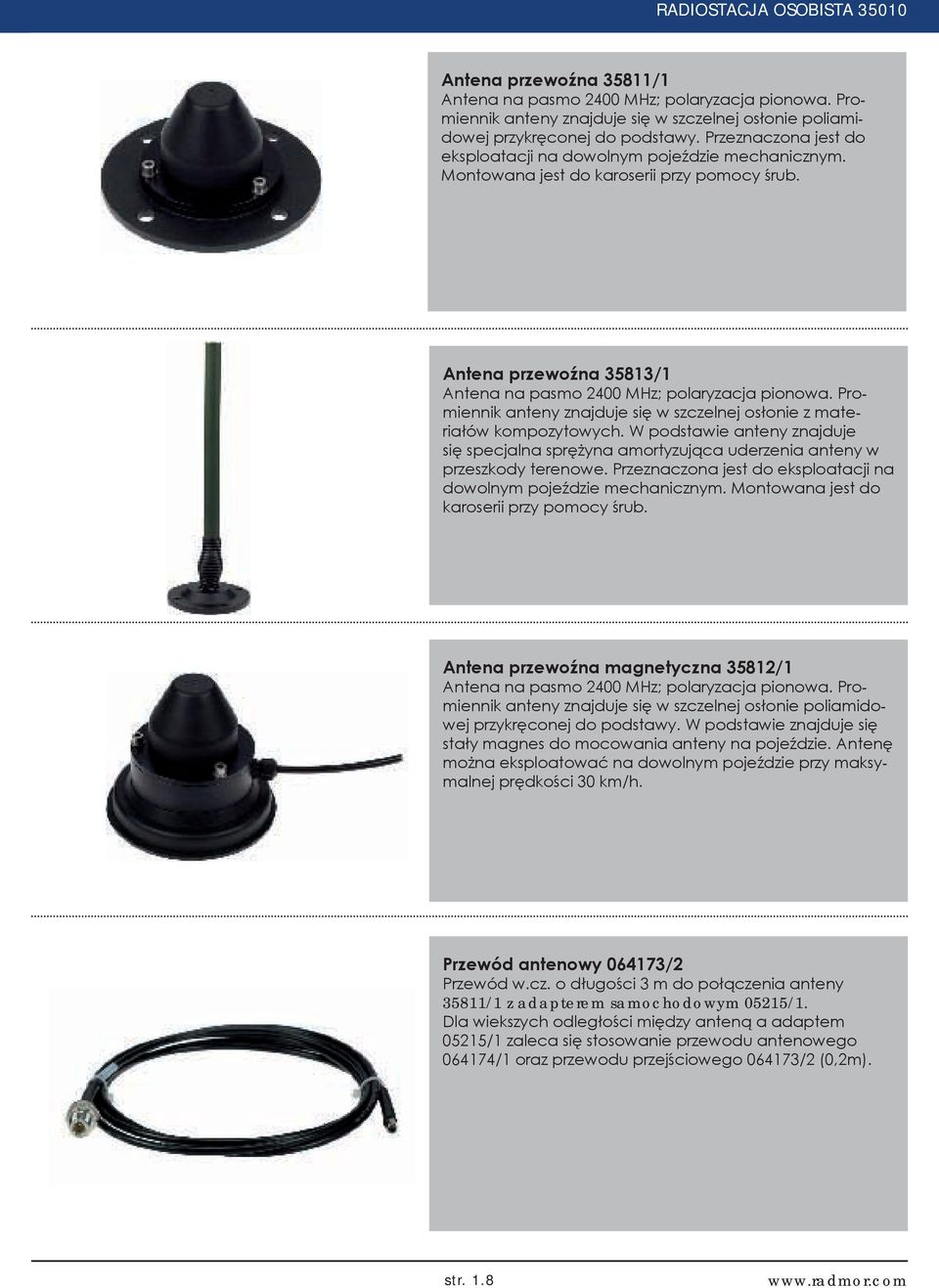

13 RADIOSTACJA OSOBISTA Antena przewoźna 35811/1 Antena na pasmo 2400 MHz; polaryzacja pionowa. Promiennik anteny znajduje się w szczelnej osłonie poliamidowej przykręconej do podstawy. Przeznaczona jest do eksploatacji na dowolnym pojeździe mechanicznym. Montowana jest do karoserii przy pomocy śrub. Antena przewoźna 35813/1 Antena na pasmo 2400 MHz; polaryzacja pionowa. Promiennik anteny znajduje się w szczelnej osłonie z materiałów kompozytowych. W podstawie anteny znajduje się specjalna sprężyna amortyzująca uderzenia anteny w przeszkody terenowe. Przeznaczona jest do eksploatacji na dowolnym pojeździe mechanicznym. Montowana jest do karoserii przy pomocy śrub. Antena przewoźna magnetyczna 35812/1 Antena na pasmo 2400 MHz; polaryzacja pionowa. Promiennik anteny znajduje się w szczelnej osłonie poliamidowej przykręconej do podstawy. W podstawie znajduje się stały magnes do mocowania anteny na pojeździe. Antenę można eksploatować na dowolnym pojeździe przy maksymalnej prędkości 30 km/h. Przewód antenowy /2 Przewód w.cz. o długości 3 m do połączenia anteny 35811/1 z adapterem samochodowym 05215/1. Dla wiekszych odległości między anteną a adaptem 05215/1 zaleca się stosowanie przewodu antenowego /1 oraz przewodu przejściowego /2 (0,2m). str. 1.8

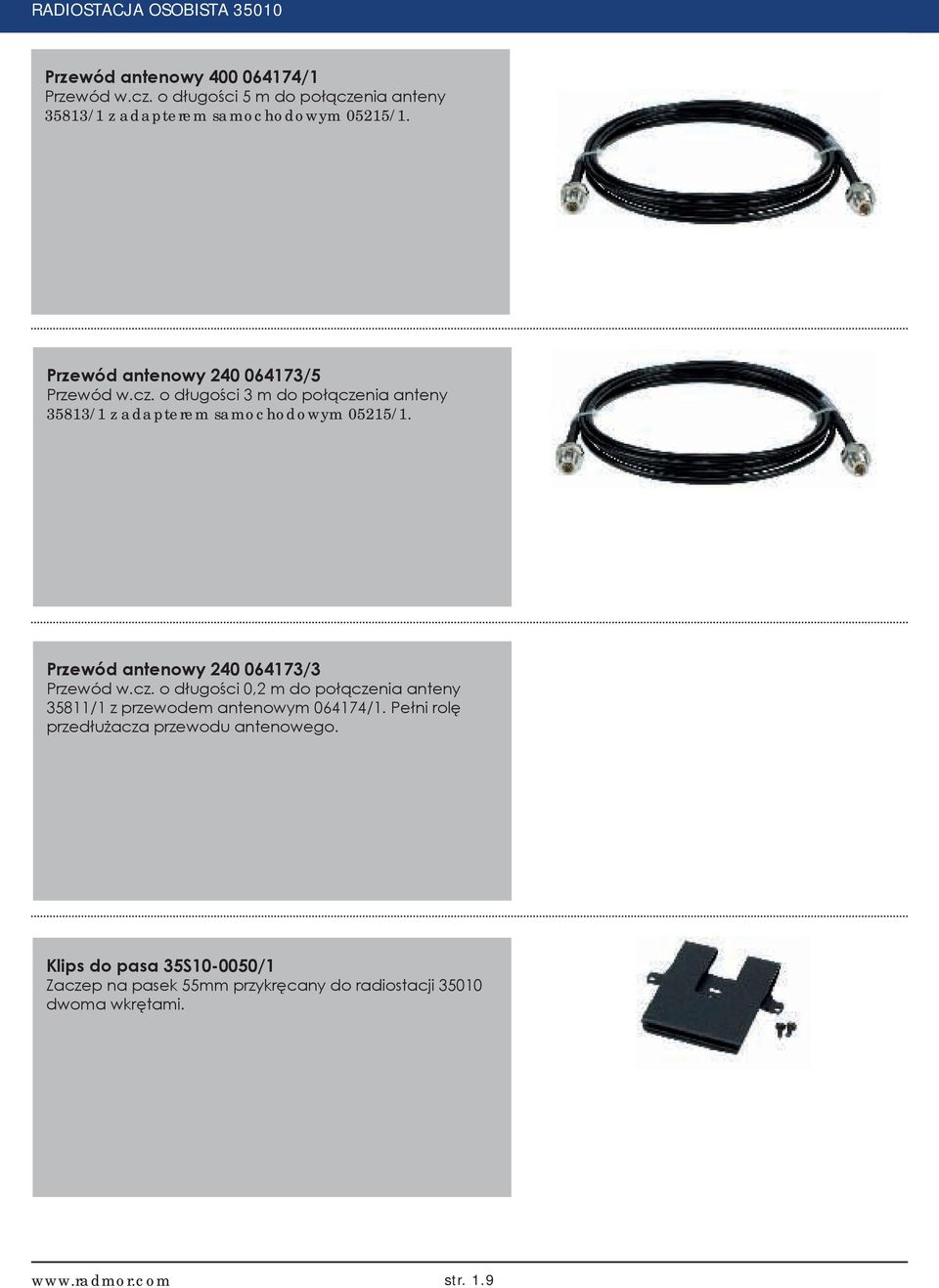

14 RADIOSTACJA OSOBISTA Przewód antenowy /1 Przewód w.cz. o długości 5 m do połączenia anteny 35813/1 z adapterem samochodowym 05215/1. Przewód antenowy /5 Przewód w.cz. o długości 3 m do połączenia anteny 35813/1 z adapterem samochodowym 05215/1. Przewód antenowy /3 Przewód w.cz. o długości 0,2 m do połączenia anteny 35811/1 z przewodem antenowym /1. Pełni rolę przedłużacza przewodu antenowego. Klips do pasa 35S /1 Zaczep na pasek 55mm przykręcany do radiostacji dwoma wkrętami. str. 1.9

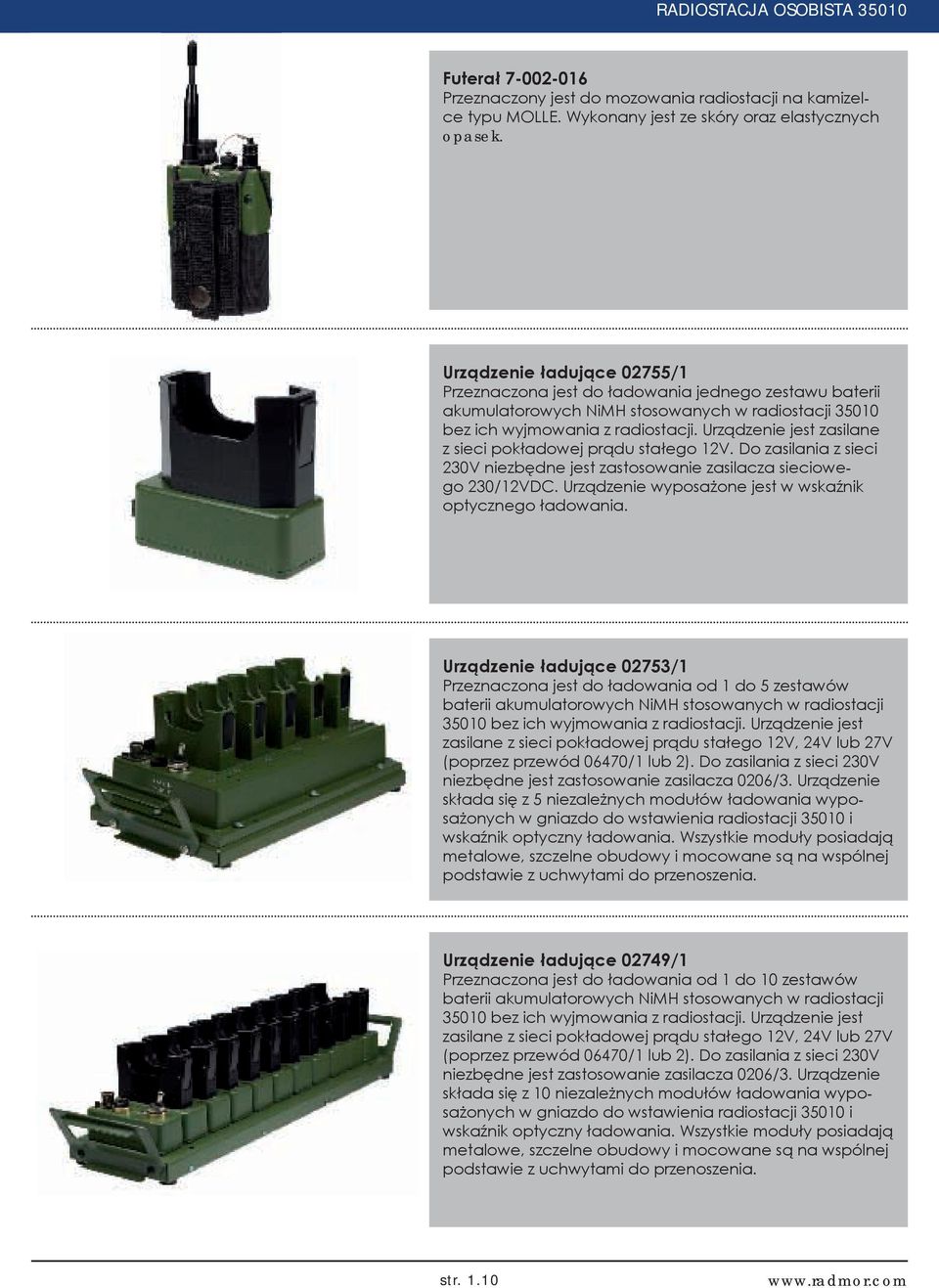

15 RADIOSTACJA OSOBISTA Futerał Przeznaczony jest do mozowania radiostacji na kamizelce typu MOLLE. Wykonany jest ze skóry oraz elastycznych opasek. Urządzenie ładujące 02755/1 Przeznaczona jest do ładowania jednego zestawu baterii akumulatorowych NiMH stosowanych w radiostacji bez ich wyjmowania z radiostacji. Urządzenie jest zasilane z sieci pokładowej prądu stałego 12V. Do zasilania z sieci 230V niezbędne jest zastosowanie zasilacza sieciowego 230/12VDC. Urządzenie wyposażone jest w wskaźnik optycznego ładowania. Urządzenie ładujące 02753/1 Przeznaczona jest do ładowania od 1 do 5 zestawów baterii akumulatorowych NiMH stosowanych w radiostacji bez ich wyjmowania z radiostacji. Urządzenie jest zasilane z sieci pokładowej prądu stałego 12V, 24V lub 27V (poprzez przewód 06470/1 lub 2). Do zasilania z sieci 230V niezbędne jest zastosowanie zasilacza 0206/3. Urządzenie składa się z 5 niezależnych modułów ładowania wyposażonych w gniazdo do wstawienia radiostacji i wskaźnik optyczny ładowania. Wszystkie moduły posiadają metalowe, szczelne obudowy i mocowane są na wspólnej podstawie z uchwytami do przenoszenia. Urządzenie ładujące 02749/1 Przeznaczona jest do ładowania od 1 do 10 zestawów baterii akumulatorowych NiMH stosowanych w radiostacji bez ich wyjmowania z radiostacji. Urządzenie jest zasilane z sieci pokładowej prądu stałego 12V, 24V lub 27V (poprzez przewód 06470/1 lub 2). Do zasilania z sieci 230V niezbędne jest zastosowanie zasilacza 0206/3. Urządzenie składa się z 10 niezależnych modułów ładowania wyposażonych w gniazdo do wstawienia radiostacji i wskaźnik optyczny ładowania. Wszystkie moduły posiadają metalowe, szczelne obudowy i mocowane są na wspólnej podstawie z uchwytami do przenoszenia. str. 1.10

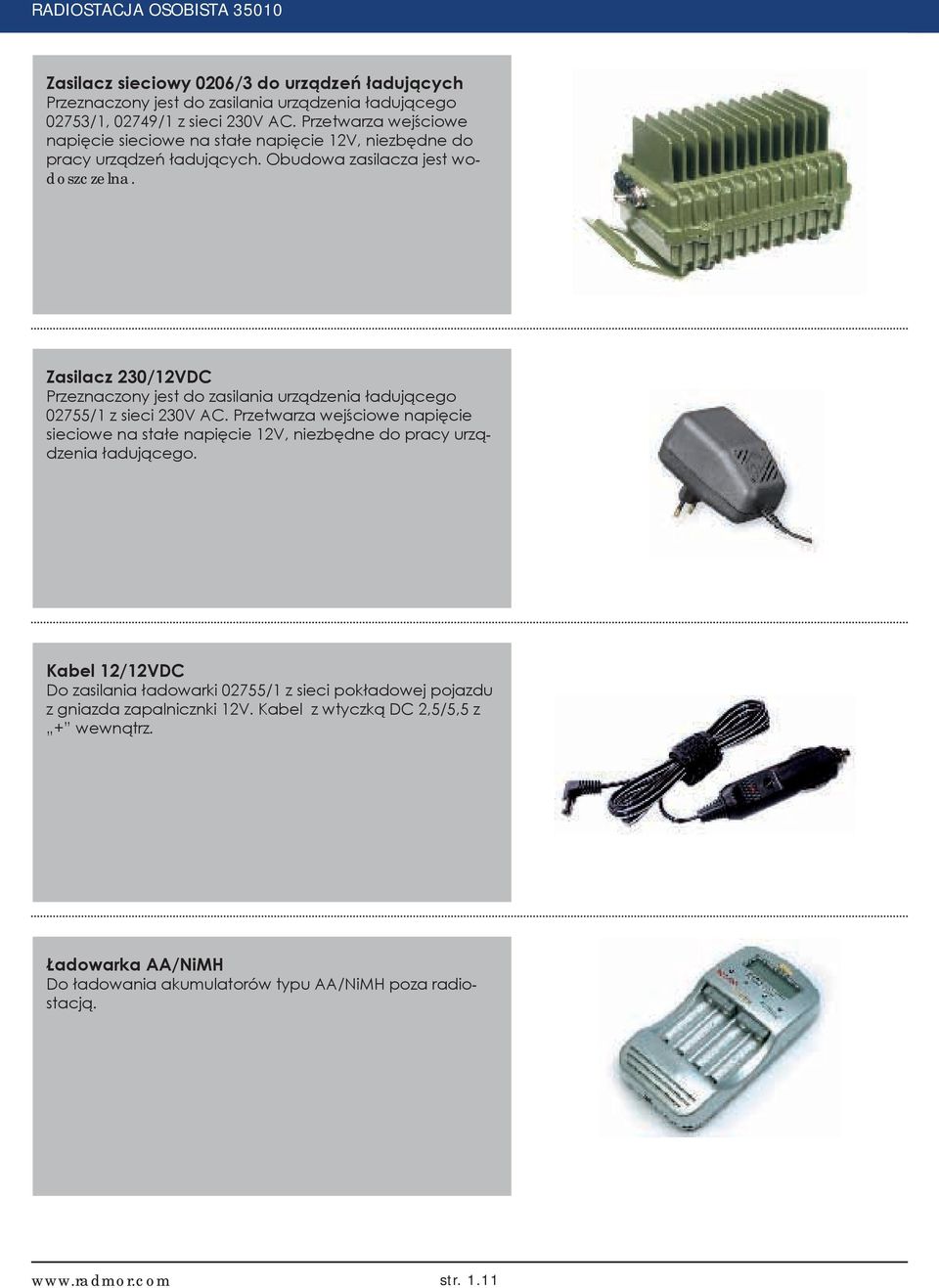

16 RADIOSTACJA OSOBISTA Zasilacz sieciowy 0206/3 do urządzeń ładujących Przeznaczony jest do zasilania urządzenia ładującego 02753/1, 02749/1 z sieci 230V AC. Przetwarza wejściowe napięcie sieciowe na stałe napięcie 12V, niezbędne do pracy urządzeń ładujących. Obudowa zasilacza jest wodoszczelna. Zasilacz 230/12VDC Przeznaczony jest do zasilania urządzenia ładującego 02755/1 z sieci 230V AC. Przetwarza wejściowe napięcie sieciowe na stałe napięcie 12V, niezbędne do pracy urządzenia ładującego. Kabel 12/12VDC Do zasilania ładowarki 02755/1 z sieci pokładowej pojazdu z gniazda zapalnicznki 12V. Kabel z wtyczką DC 2,5/5,5 z + wewnątrz. Ładowarka AA/NiMH Do ładowania akumulatorów typu AA/NiMH poza radiostacją. str. 1.11

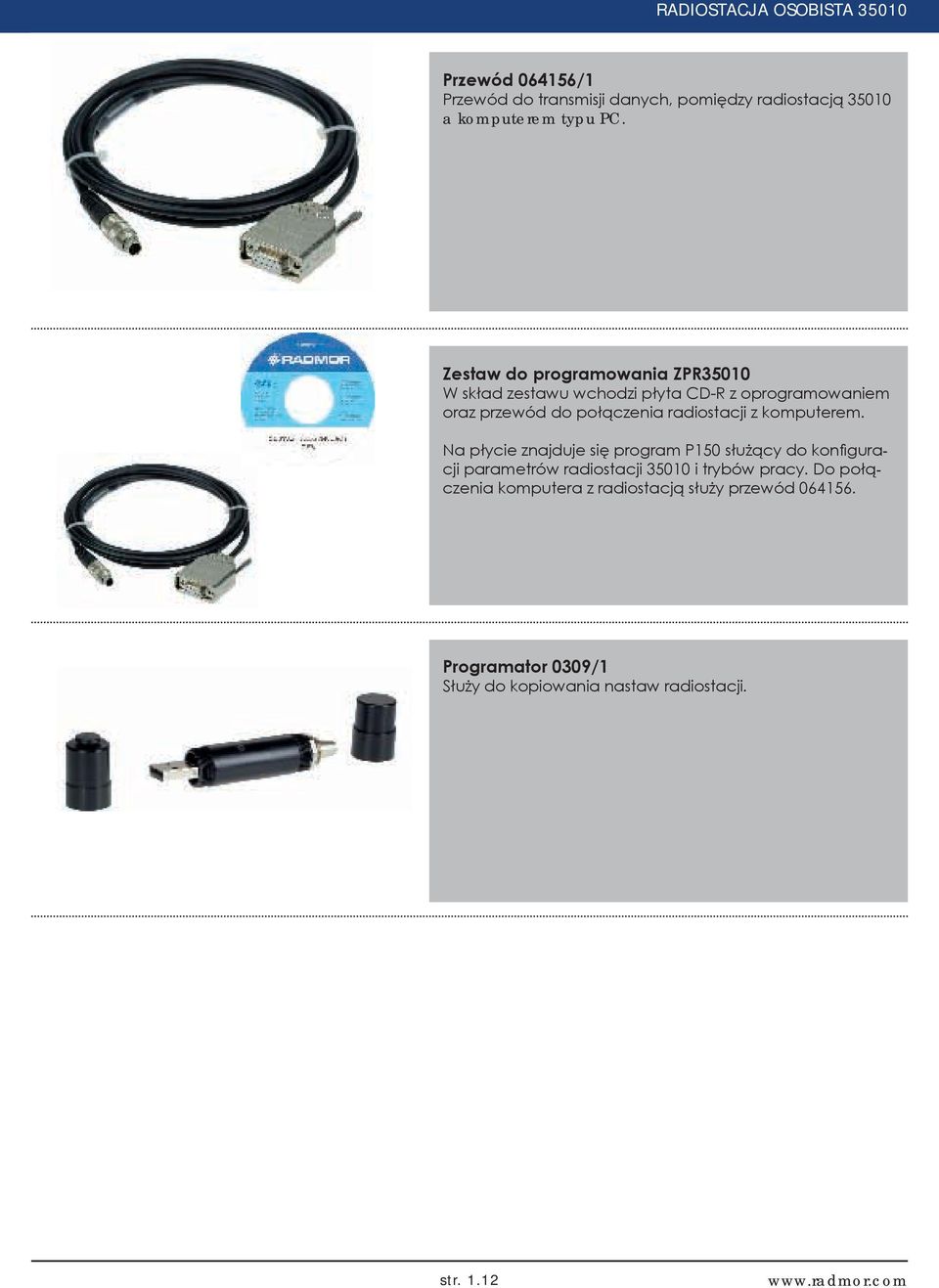

17 RADIOSTACJA OSOBISTA Przewód /1 Przewód do transmisji danych, pomiędzy radiostacją a komputerem typu PC. Zestaw do programowania ZPR35010 W skład zestawu wchodzi płyta CD-R z oprogramowaniem oraz przewód do połączenia radiostacji z komputerem. Na płycie znajduje się program P150 służący do konfiguracji parametrów radiostacji i trybów pracy. Do połączenia komputera z radiostacją służy przewód Programator 0309/1 Służy do kopiowania nastaw radiostacji. str. 1.12

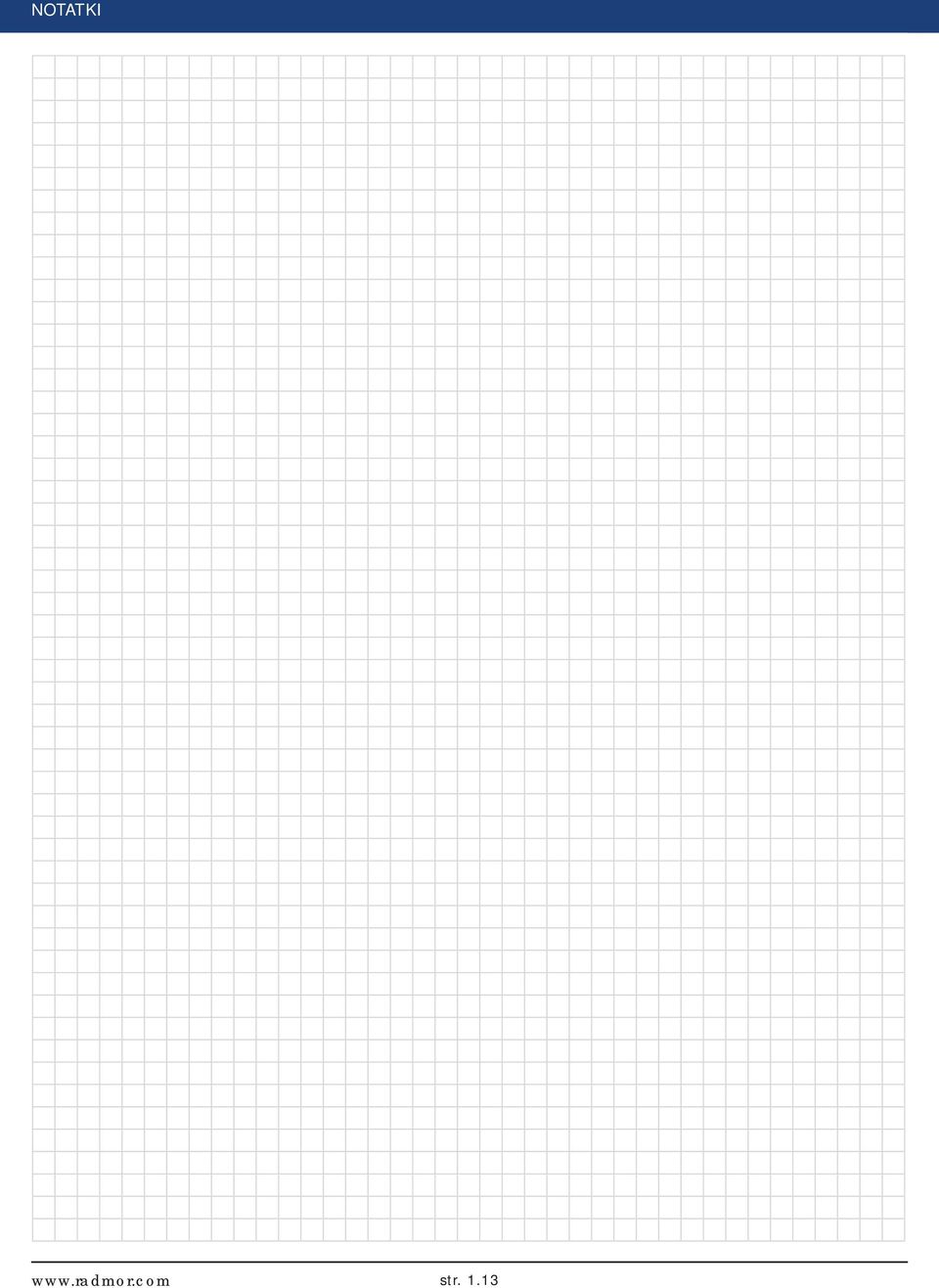

18 NOTATKI str. 1.13

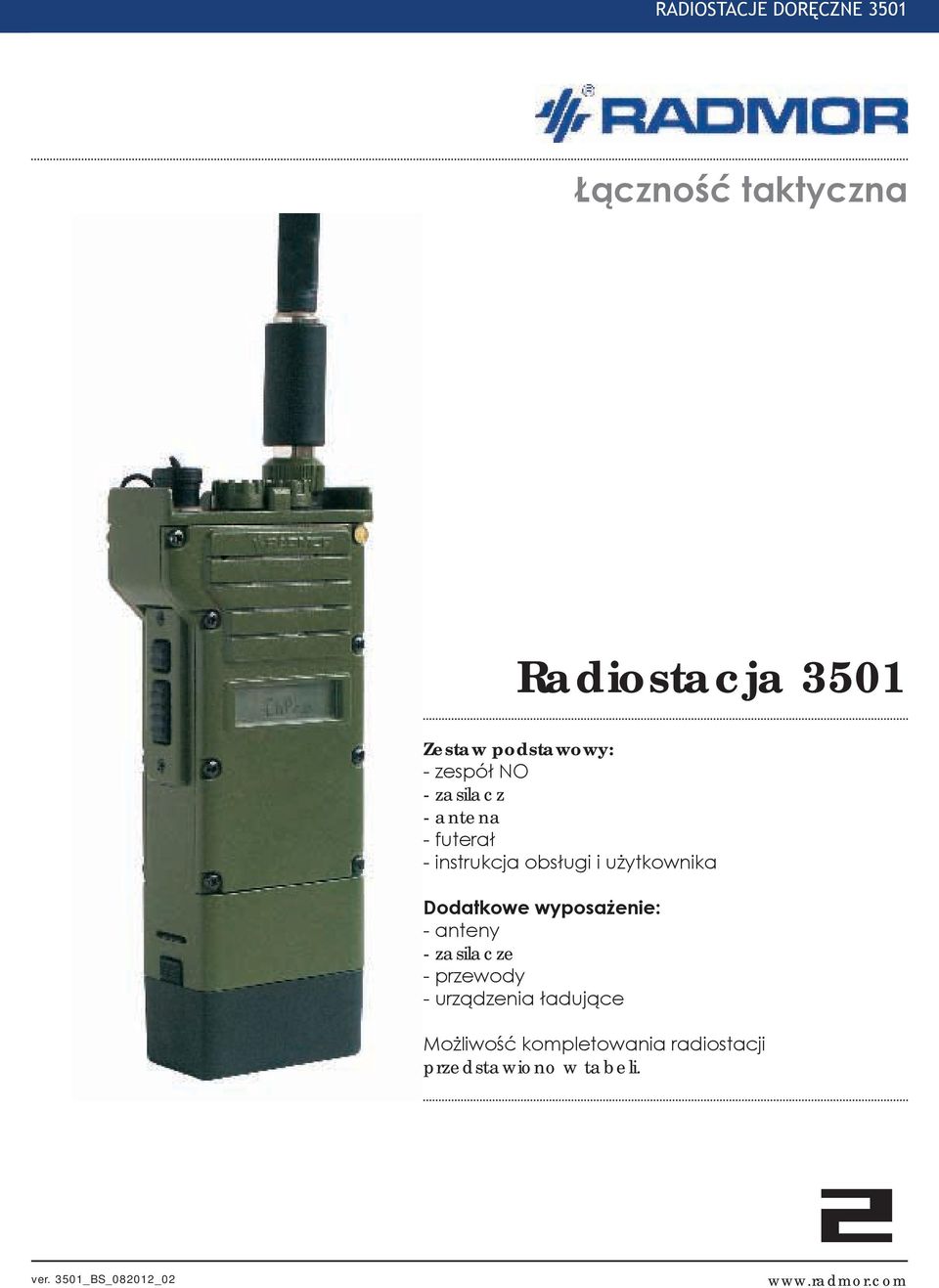

19 RADIOSTACJE DORĘCZNE 3501 Łączność taktyczna Radiostacja 3501 Zestaw podstawowy: - zespół NO - zasilacz - antena - futerał - instrukcja obsługi i użytkownika Dodatkowe wyposażenie: - anteny - zasilacze - przewody - urządzenia ładujące Możliwość kompletowania radiostacji przedstawiono w tabeli. 2 ver. 3501_BS_082012_02

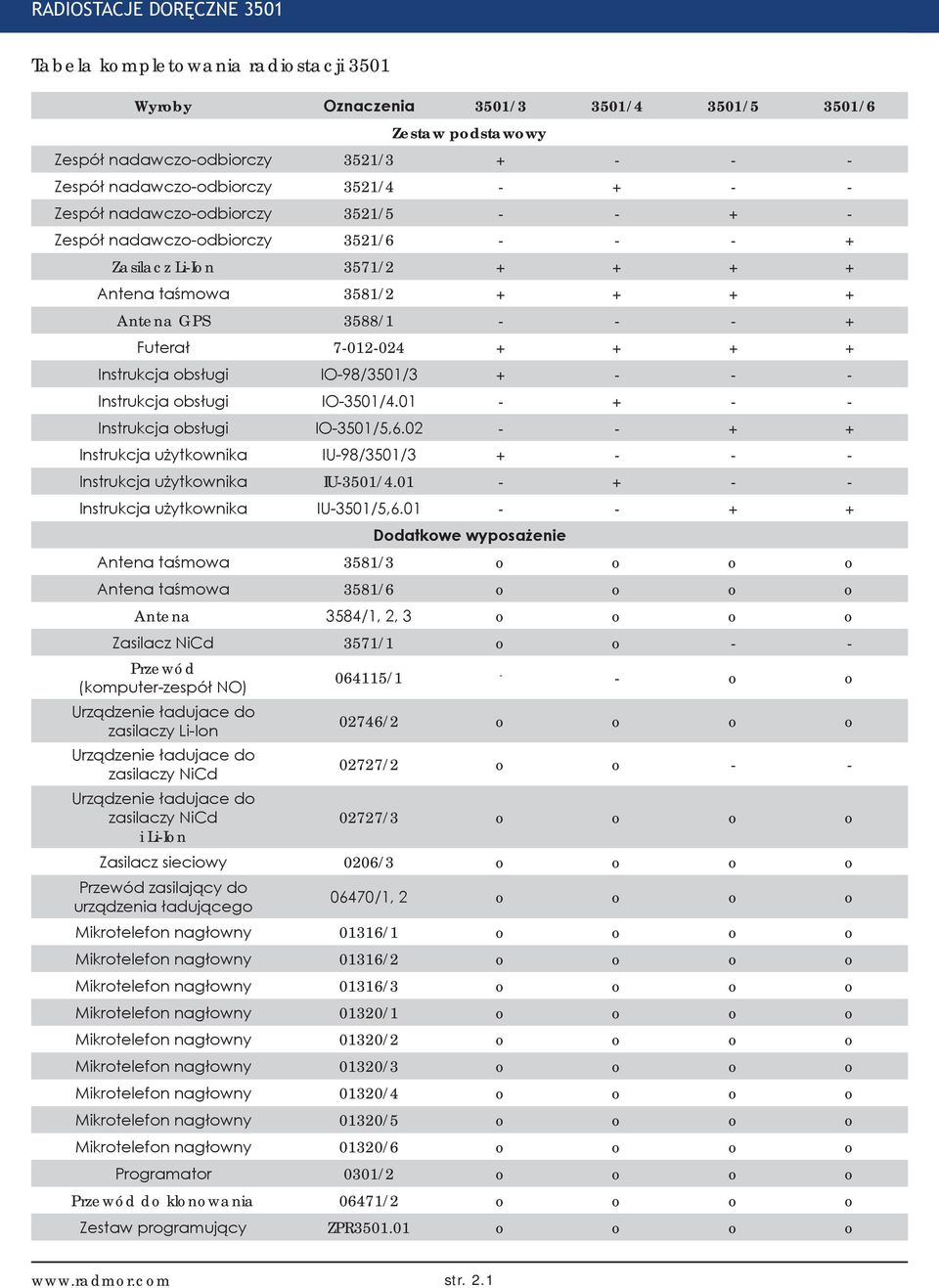

20 RADIOSTACJE DORĘCZNE 3501 Tabela kompletowania radiostacji 3501 Wyroby Oznaczenia 3501/3 3501/4 3501/5 3501/6 Zestaw podstawowy Zespół nadawczo-odbiorczy 3521/ Zespół nadawczo-odbiorczy 3521/ Zespół nadawczo-odbiorczy 3521/ Zespół nadawczo-odbiorczy 3521/ Zasilacz Li-Ion 3571/ Antena taśmowa 3581/ Antena GPS 3588/ Futerał Instrukcja obsługi IO-98/3501/ Instrukcja obsługi IO-3501/ Instrukcja obsługi IO-3501/5, Instrukcja użytkownika IU-98/3501/ Instrukcja użytkownika IU-3501/ Instrukcja użytkownika IU-3501/5, Dodatkowe wyposażenie Antena taśmowa 3581/3 o o o o Antena taśmowa 3581/6 o o o o Antena 3584/1, 2, 3 o o o o Zasilacz NiCd 3571/1 o o - - Przewód (komputer-zespół NO) Urządzenie ładujace do zasilaczy Li-Ion Urządzenie ładujace do zasilaczy NiCd Urządzenie ładujace do zasilaczy NiCd i Li-Ion /1 - - o o 02746/2 o o o o 02727/2 o o /3 o o o o Zasilacz sieciowy 0206/3 o o o o Przewód zasilający do urządzenia ładującego 06470/1, 2 o o o o Mikrotelefon nagłowny 01316/1 o o o o Mikrotelefon nagłowny 01316/2 o o o o Mikrotelefon nagłowny 01316/3 o o o o Mikrotelefon nagłowny 01320/1 o o o o Mikrotelefon nagłowny 01320/2 o o o o Mikrotelefon nagłowny 01320/3 o o o o Mikrotelefon nagłowny 01320/4 o o o o Mikrotelefon nagłowny 01320/5 o o o o Mikrotelefon nagłowny 01320/6 o o o o Programator 0301/2 o o o o Przewód do klonowania 06471/2 o o o o Zestaw programujący ZPR o o o o str. 2.1

21 RADIOSTACJE DORĘCZNE przełącznik rodzaju pracy i siły głosu 2. przełącznik kanałów 3. gniazdo urządzeń zewnętrznych 4. przycisk funkcyjny 5. przycisk nadawanie-odbiór (PTT) oraz zatwierdzania wyboru wartości parametru przy programowaniu 6. zatrzask mocowania akumulatora 7. zasilacz akumulatorowy 8. antena 9. gniazdo antenowe 10. głośnik 11. mikrofon 12. wyświetlacz 13. gniazdo antenowe odbiornika GPS - tylko w wyk str. 2.2

22 RADIOSTACJE DORĘCZNE 3501 Zespół nadawczo-odbiorczy 3521/3 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne: - zakres częstotliwości pracy MHz - odstęp sąsiedniokanałowy 25 khz - ilość kanałów 10 - znamianowa moc nadajnika 0,1/1/3 W Możliwości: - skrambler analogowy i cyfrowy (opcja) - transmisja danych 16 kb/s - programowanie radiostacji (ręczne, fill gun, komputer) Zespół nadawczo-odbiorczy 3521/4 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne jak w wykonaniu zespołu nadawczo-odbiorczego 3521/3 Możliwości: - transmisja danych (modem FFSK) - selektywne wywołanie - radiodostęp - skaning dwukanałowy - programowanie radiostacji (ręczne, fill gun, komputer) Zespół nadawczo-odbiorczy 3521/3, 4, 5, 6 Zespół nadawczo-odbiorczy 3521/5 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne jak w wykonaniu zespołu nadawczo-odbiorczego 3521/3 Możliwości: - skrambler analogowy i cyfrowy (opcja) - transmisja danych do 24 kb/s (korekcja błędów transmisji) - selektywne wywołanie - transmisja krótkich komunikatów cyfrowych - programowanie radiostacji (ręczne, fill gun, komputer) - radiodostęp Zespół nadawczo-odbiorczy 3521/3, 4, 5, widok z góry Zespół nadawczo-odbiorczy 3521/6 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne jak w wykonaniu zespołu nadawczo-odbiorczego 3521/3 Możliwości: - skrambler analogowy i cyfrowy (opcja) - transmisja danych do 24 kb/s (korekcja błędów transmisji) - selektywne wywołanie - transmisja krótkich komunikatów cyfrowych - programowanie radiostacji (ręczne, fill gun, komputer) - radiodostęp - odbiornik GPS Zespół nadawczo-odbiorczy 3521/6, widok z góry str. 2.3

23 RADIOSTACJE DORĘCZNE 3501 Antena taśmowa 3581/2 (długość 1110mm) Przeznaczona jest do pracy w warunkach polowych, przy bezpośrednim oddziaływaniu czynników atmosferycznych. W paśmie pracy anteny współczynnik fali stojącej WFS mierzony na wejściu anteny 5. Antena taśmowa 3581/3 (długość 530mm) Przeznaczona jest do pracy w warunkach polowych, przy bezpośrednim oddziaływaniu czynników atmosferycznych. W paśmie pracy anteny współczynnik fali stojącej WFS mierzony na wejściu anteny 5. Dopuszcza się WFS 7 w przedziale częstotliwości MHz. Antena taśmowa 3581/6 (długość 818mm) Przeznaczona jest do pracy w warunkach polowych, przy bezpośrednim oddziaływaniu czynników atmosferycznych. W paśmie pracy anteny współczynnik fali stojącej WFS mierzony na wejściu anteny 5. Antena 3584/1, 2, 3 str. 2.4

24 RADIOSTACJE DORĘCZNE 3501 Antena GPS 3588/1 Kompletna aktywna antena GPS, przeznaczona do urządzeń przenośnych. Posiada magnetyczny uchwyt do szybkiego i łatwego umieszczenia na odpowiedniej powierzchnik oraz nakładkę na pagon umożliwiającą mocowanie na ramieniu. Parametry: - typ: planarna - typ złącza antenowego: SMB - częstotliwość pracy: 1575,42 MHz - typowe wzmocnienie: 28 dbi - waga: 50g wraz z 40 cm kablem Futerał Wykonany jest z odpornego materiału. Może być używany z osłoną na wyświatlacz lub bez niej. Wyposażony jest w długi pasek do przewieszania przez ramię oraz w metalowy klips do noszenia na pasie. Futerał przystosowany jest do radiostacji wyposażonej zarówno w zasilacz 3571/1 jak i 3571/2 Zasilacz NiCd 3571/1 Przeznaczony jest do wszystkich* typów radiostacji doręcznej Zapewnia pracę urządzenia do 12 godzin, przy stosunku nad-odb-nasłuch 1:1:8. Pojemność 1600 mah. * z powodu małej pojemności nie jest zalecany do pracy z NO 3521/5 i 3521/6. Zasilacz Li-Ion 3571/2 Przeznaczony jest do wszystkich typów radiostacji doręcznej Zapewnia pracę urządzenia do 24 godzin, przy stosunku nad-odb-nasłuch 1:1:8. Pojemność 4000 mah. str. 2.5

25 RADIOSTACJE DORĘCZNE 3501 Urzadzenie ładujace 02727/2 Możliwość ładowania do 4 zasilaczy akumulatorowych niklowo-kadmowych 3571/1. Przeznaczone jest do instalowania w wozach bojowych piechoty i transporterach opancerzonych, z zasilaniem 12 lub 24V, oraz w pomieszczeniach z siecią 230V. Do podłączenia UŁ do sieci pokładowej niezbędny jest przewód 06470/1, 2. Przy sieciowym zasilaniu urządzenia ładującego niezbędne jest zastosowanie zasilacza 0206/3, który wejściowe napięcie 230V przetwarza na stałe napięcie 12V. Urzadzenie ładujace 02727/3 Możliwość ładowania do 4 zasilaczy akumulatorowych litowo-jonowych 3571/2 lub niklowo-kadmowych 3571/1. Przeznaczone jest do instalowania w pojazdach, z zasilaniem 12 lub 24V, oraz w pomieszczeniach z siecią 230V. Do podłączenia UŁ do sieci pokładowej niezbędny jest przewód 06470/1, 2. Przy sieciowym zasilaniu urządzenia ładującego niezbędne jest zastosowanie zasilacza 0206/3, które napięciowe wejściowe 230V przetwarza na stałe napięcie 12V. W tym samym czasie można ładować zasilacze Li-Ion oraz NiCd urządzenie automatycznie rozpoznaje typ zasilacza i i stosuje odpowiedni proces ładowania. Urzadzenie ładujace 02746/2 Możliwość ładowania do 4 zasilaczy akumulatorowych litowo-jonowych 3571/2. Przeznaczone jest do instalowania w pojazdach z zasilaniem 12, 24 lub 27V oraz w pomieszczeniach z siecią 230V. Do podłączenia UŁ do sieci pokładowej niezbędny jest przewód 06470/1,2. Przy zasilaniu sieciowym niezbędne jest zastosowanie zasilacza 0206/3, który napięcie wejściowe 230V przetwarza na wyjściowe napięcie stałe 12V. Urządzenie ma kroploszczelną metalową obudowę. Zasilacz sieciowy 0206/3 do urządzeń ładujących Przeznaczony jest do zasilania urządzenia ładującego 02727/2, 02727/3 i 02746/2 z sieci 230V AC. Przetwarza wejściowe napięcie sieciowe na stałe napięcie 12V, niezbędne do pracy urządzeń ładujących. Obudowa zasilacza jest wodoszczelna. str. 2.6

26 RADIOSTACJE DORĘCZNE 3501 Przewód 06470/1, 2 do urządzeń ładujących Przeznaczony jest do podłączenia urządzeń ładujących 02727/2, 02727/3 i 02746/2 do sieci pokładowej 12V. Przewód produkowany jest w dwóch długościach: 06470/1 - długość 1 m 06470/2 - długość 2,1 m Na życzenie możliwe jest dostarczenie przewodu o niestandardowej długości. Mikrotelefon nagłowny 01316/1 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę; nie zawiera przycisku PTT. Mikrotelefon nagłowny 01316/2 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę oraz z dwoma przyciskami PTT - podłokciowym i podpalcowym. Mikrotelefon nagłowny 01316/3 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę oraz z podpalcowym przyciskiem PTT. str. 2.7

27 RADIOSTACJE DORĘCZNE 3501 Mikrotelefon nagłowny 01320/1 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę. Mikrotelefon o charakterystyce dookólnej bez osprzętu. Mikrotelefon nagłowny 01320/2 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę z dwoma przyciskami PTT podłokciowym i podpalcowym. Mikrotelefon o charakterystyce dookólnej. Mikrotelefon nagłowny 01320/3 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę. PTT na palec; mikrofon dookólny. Waga 0,23kg Mikrotelefon nagłowny 01320/4 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę. Mikrofon kierunkowy. Waga: 0,19 kg str. 2.8

28 RADIOSTACJE DORĘCZNE 3501 Mikrotelefon nagłowny 01320/5 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę. PTT duży na palec. Mikrofon kierunkowy. Waga: 0,32 kg Mikrotelefon nagłowny 01320/6 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę. PTT duży na palec. Mikrofon kierunkowy. Waga: 0,23 kg Programator 0301/2 (Fill Gun) Służy do szybkiego programowania parametrów kanałowych radiostacji doręcznej Dzięki małym wymiarom i przyjaznej obsłudze doskonale nadaje się do szybkiego programowania radiostacji w warunkach polowych. Przewód do klonowania 06471/2 Służy do szybkiego przepisywania zaprogramowanych parametrów z jednej radiostacji doręcznej 3501 do drugiej poprzez tzw. klonowanie. str. 2.9

29 RADIOSTACJE DORĘCZNE 3501 Przewód /1* Służy do podłączenia wewnętrznego modemu zespołu nadawczo-odbiorczego 3521/5,6 do portu szeregowego (RS232) komputera. Może być użyty z zestawem programującym ZPR3501/5,6 służy do programowania parametrów modemu wewnętrznego radiostacji. * tylko dla użytkowników posiadających starszą wersję zestawu do programowania (ZPR3501/5, 6) Zestaw do programowania ZPR W skład zestawu wchodzą: płyta CD-R z oprogramowaniem interfejs 04114/1 (konwerter USB/RS232+IIC) przewód /1 (do połączenia NO z interfejsem 04114/1) przewód /2 (do połączenia programatora 0301/2 z interfejsem 04114/1) Na płycie znajduje się program P służący do tworzenia i modyfikacji parametrów konfiguracyjnych urządzenia NO (w tym modemu wewnętrznego) radiostacji 3501/3,4,5,6. str. 2.10

30 NOTATKI str. 2.11

31 RADIOSTACJE PRZEWOŹNE V3501 Radiostacja przewoźna V3501 moc do 50W Zestaw podstawowy: - zespół NO - adapter samochodowy - antena - głośnik aktywny - mikrotelefon - instrukcja obsługi i użytkownika - instrukcja instalacji Dodatkowe wyposażenie: - anteny - zasilacz - wzmacniacz mocy w.cz. do 50W - przewody - interfejs telefoniczny Możliwość kompletowania radiostacji przedstawiono w tabeli. ver. V3501_BS_082012_02 3

32 RADIOSTACJE PRZEWOŹNE V3501 Tabela kompletowania radiostacji przewoźnej V3501 Wyroby Oznaczenia V3501/3 V3501/4 V3501/5 V3501/6 Zestaw podstawowy Zespół nadawczo-odbiorczy 3521/ Zespół nadawczo-odbiorczy 3521/ Zespół nadawczo-odbiorczy 3521/ Zespół nadawczo-odbiorczy 3521/ Adapter samochodowy 0526/ Wzmacniacz w.cz. 0525/3 o o o o Antena VHF 3088VM NT-S BNC Antena GPS 3589/ Podstawa montażowa 06350/ Głośnik aktywny 0529/ Mikrotelefon COT R Przewód zasilający /x o o o o Przewód sterujący /x o o o o Przewód antenowy /x Instrukcja obsługi IO-98/3501/ Instrukcja obsługi IO-3501/ Instrukcja obsługi IO-3501/5, Instrukcja użytkownika IU-98/3501/ Instrukcja użytkownika IU-3501/ Instrukcja użytkownika IU-3501/5, Instrukcja obsługi zestawu przewoźnego IO-V Instrukcja instalacji II-V Dodatkowe wyposażenie Zestaw instalacyjny 06342/1 o o o o Zestaw instalacyjny 06342/2 o o o o Zestaw instalacyjny 06343/1 o o o o Zestaw instalacyjny 06343/2 o o o o Zasilacz (przetwornica) 0206/4 o o o o Przewód (komputer-zespół NO) /1 - - o o Interfejs telefoniczny 0411/2 - o - o Przewód do interfejsu /1 - o - o Mikrotelefon nagłowny 01316/1 o o o o Mikrotelefon nagłowny 01316/2 o o o o Mikrotelefon nagłowny 01316/3 o o o o Mikrotelefon nagłowny 01320/1 o o o o Mikrotelefon nagłowny 01320/2 o o o o Programator 0301/2 o o o o Przewód do klonowania 06471/2 o o o o Zestaw programujący ZPR o o o o UWAGI: 1- x=długość przewodu w metrach od 1 do 8 str. 3.1

33 064110/x MODE M SPEAKER CONT SPEAKER MODE M /x CONT RADIOSTACJE PRZEWOŹNE V3501 ANTENA VHF 3088VM /x /x ZASILACZ 0206/4 + _ ANT 0525 RDST wzmacniacz mocy w.cz. BATT CONT AKUMUL. AKUMUL. 12 V 12 V/24 V + _ /x Terminal danych dla 3521/4,5,6 ANT 3521 zespół NO adapter 0526 Głośnik 0529 H-SE T m.cz. RDS T Terminal danych dla 3521/4,5,6 Mikrotelefon 01316, COT Mikrotelefon 01316, modułowe zestaw y mikrofonowo- słuchawkowe Mikrotelefon 01316, COT Terminal danych dla 3521/4,5,6 Mikrotelefon 01316, COT Schemat połączeniowy zestawu przewoźnego V W ANTENA VHF 3088VM /X m.cz. ANT 3521 zespół NO Mikrotelefon 01316, modułowe zestawy mikrofonowosłuchawkowe adapter 0526 RDS T H-SE T Terminal danych dla 3521/4,5,6 Mikrotelefon 01316, COT Terminal danych dla 3521/4,5,6 Mikrotelefon 01316, COT Terminal danych dla 3521/4,5,6 Głośnik 0529 Mikrotelefon 01316, COT _ + AKUMUL. 12 V/24 V Schemat połączeniowy zestawu przewoźnego V3501-3W str. 3.2

34 RADIOSTACJE PRZEWOŹNE V3501 Zespół nadawczo-odbiorczy 3521/3 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne: - zakres częstotliwości pracy MHz - odstęp sąsiedniokanałowy 25 khz - ilość kanałów 10 - znamianowa moc nadajnika 0,1/1/3 W Możliwości: - skrambler analogowy i cyfrowy (opcja) - transmisja danych 16 kb/s - programowanie radiostacji (ręczne, fill gun, komputer) Zespół nadawczo-odbiorczy 3521/4 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne jak w wykonaniu zespołu nadawczo-odbiorczego 3521/3 Możliwości: - transmisja danych (modem FFSK) - selektywne wywołanie - radiodostęp - skaning dwukanałowy - programowanie radiostacji (ręczne, fill gun, komputer) Zespół nadawczo-odbiorczy 3521/3, 4, 5, 6 Zespół nadawczo-odbiorczy 3521/5 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne jak w wykonaniu zespołu nadawczo-odbiorczego 3521/3 Możliwości: - skrambler analogowy i cyfrowy (opcja) - transmisja danych do 24 kb/s (korekcja błędów transmisji) - selektywne wywołanie - transmisja krótkich komunikatów cyfrowych - programowanie radiostacji (ręczne, fill gun, komputer) - radiodostęp Zespół nadawczo-odbiorczy 3521/3, 4, 5, widok z góry Zespół nadawczo-odbiorczy 3521/6 Przeznaczony jest do pracy w systemie simpleksowym lub duosimpleksowym. Parametry techniczne jak w wykonaniu zespołu nadawczo-odbiorczego 3521/3 Możliwości: - skrambler analogowy i cyfrowy (opcja) - transmisja danych do 24 kb/s (korekcja błędów transmisji) - selektywne wywołanie - transmisja krótkich komunikatów cyfrowych - programowanie radiostacji (ręczne, fill gun, komputer) - radiodostęp - odbiornik GPS Zespół nadawczo-odbiorczy 3521/6, widok z góry str. 3.3

35 RADIOSTACJE PRZEWOŹNE V3501 Adapter samochodowy 0526/1 Jest to urządzenie umożliwiające zainstalowanie zespołu nadawczego radiostacji doręcznej 3501 w pojazdach samochodowych. Służy też do zasilania radiostacji z sieci pokładowej pojazdu. Adapter umożliwia sterowanie pracą wzmacniacza mocy 0526/3, podłączenie głośnika 0529, mikrotelefonu COT R, mikrotelefonów nagłownych i terminala transmisji danych. Wzmacniacz w.cz. 0525/3 Przeznaczony jest, razem z adapterem samochodowym 0526 i radiostacją 3501, do tworzenia zestawu przewoźnego dużej mocy. Antena samochodowa VHF 3088VM NT-S BNC Przeznaczona jest do pracy na wszystkich typach pojazdów i wozów bojowych. Dostępne są różne typy podstaw montażowych do instalacji sztywnych lub elastycznych. Nie jest wymagana przeciwwaga. Antena GPS 3589/1 Aktywna antena GPS z kablem RG316 o długości 20 cm wtykiem SMA (męskie). Antena może być tez wyposażona w przewód RG 174/U o długości 4 metrów z gniazdem lub wtykiem SMA. Przeznaczona jest do montażu na płaskiej powierzchni. Na życzenie antena może być dostarczona z obejmą i wkrętem samogwintującym 4,2x9,5. str. 3.4

36 RADIOSTACJE PRZEWOŹNE V3501 Podstawa montażowa 06350/1 Umożliwia stabilne zamocowanie wzmacniacza mocy 0525/3 w pojazdach i wozach bojowych. Głośnik aktywny 0529/2 Przeznaczony jest do wzmacniania sygnałów akustycznych odbieranych przez radiostację 3501/3,4,5,6 zainstalowaną w adapterze samochodowym Zalecany jest do stosowania gdy poziom hałasu w miejscu instalacji uniemożliwia korzystanie z wewnętrznego głośnika radiostacji. Głośnik wyposażony jest w kabel połączeniowy o długości 2 m. Mikrotelefon COT R Szczelny mikrotelefon dla radiostacji w wersji przewoźnej V3501/3,4,5,6 do pracy w trybie fonicznym. Może być używany w stosunkowo hałaśliwym środowisku. Przewód /x Przewód zasilający do adaptera samochodowego 0526/1 x oznacza długość przewodu (od 1 do 8 metrów)np.: /1 1m /2 2m /8 8m /9 0,55m str. 3.5

37 RADIOSTACJE PRZEWOŹNE V3501 Przewód /x Przewód służy do połączenia adaptera samochodowego 0526 ze wzmacniaczem x - oznacza długość przewodu /6 Przewód Przewód w.cz. do połączenia zespołu NO radiostacji ze wzmacniaczem 0525 lub anteny ze wzmacniaczem /4 przykładowe ukompletowanie Zestawy instalacyjne - do uzgodnienia z producentem Zestaw instalacyjny przeznaczony jest do instalacji radiostacji przewoźnej V3501 (ze wzmacniaczem 0525 lub bez). W zależności od ukompletowanie radiostacji zestaw instalacyjny składa się z: podstawy do zamocowania wzmacniacza adaptera głośnika i mikrotelefonu podstawy i wsporników do anten kompletu przewodów i części złącznych do podłączenia wszystkich elementów kompletu przewoźnego. W zależności od ukompletowania radiostacji oraz typu pojazdu każdorazowo skład zestawu instalacyjnego uzgadniany jest z odbiorcą. przykładowe ukompletowanie str. 3.6

38 RADIOSTACJE PRZEWOŹNE V3501 Zasilacz (przetwornica) 0206/4 Przeznaczony jest do zasilania zestawu radiostacji V3501 wyposażonego we wzmacniacz mocy w.cz Zainstalowany w pojazdach o sieci pokładowej 12 V= przetwarza napięcie na 24 V=, wymagane do osięgnięcia przez wzmacniacz pełnej mocy 50 W. Jeśli pełna moc nie jest potrzebna zasilacz dostarcza napięcie zasilające 12V=. Przewód /1* Służy do podłączenia wewnętrznego modemu zespołu nadawczo-odbiorczego 3521/5,6 do portu szeregowego (RS232) komputera. Może być użyty z zestawem programującym ZPR3501/5,6 do programowania parametrów modemu wewnętrznego radiostacji. * tylko dla użytkowników posiadających starszą wersję zestawu do programowania (ZPR3501/5, 6) Interfejs telefoniczny 0411/2 Zapewnia operatorom radiostacji przewoźnej 3501 i V3501 radiodostęp do abonentów telefonicznych. Nawiązywanie łączności z abonentem telefonicznym odbywa się w sposób automatyczny. Przewód do interfejsu /1 Służy do podłączenia interfejsu 0411/2 do radiostacji str. 3.7

39 RADIOSTACJE PRZEWOŹNE V3501 Zestaw nagłowny 01316/1 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę; nie zawiera przycisku PTT. Zestaw nagłowny 01316/2 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę oraz z dwoma przyciskami PTT - podłokciowym i podpalcowym. Zestaw nagłowny 01316/3 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę oraz z podpalcowym przyciskiem PTT. Zestaw nagłowny 01320/1 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę. Mikrotelefon o charakterystyce dookólnej bez osprzętu. str. 3.8

40 RADIOSTACJE PRZEWOŹNE V3501 Zestaw nagłowny 01320/2 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę z dwoma przyciskami PTT podłokciowym i podpalcowym. Mikrotelefon o charakterystyce dookólnej. Programator 0301/2 (Fill Gun) Służy do szybkiego programowania parametrów kanałowych radiostacji doręcznej Dzięki małym wymiarom i przyjaznej obsłudze doskonale nadaje się do szybkiego programowania radiostacji w warunkach polowych. Przewód do klonowania 06471/2 Służy do szybkiego przepisywania zaprogramowanych parametrów z jednej radiostacji 3501 do drugiej poprzez tzw. klonowanie. Zestaw do programowania ZPR W skład zestawu wchodzą: płyta CD-R z oprogramowaniem interfejs 04114/1 (konwerter USB/RS232+IIC) przewód /1 (do połączenia NO z interfejsem 04114/1) przewód /2 (do połączenia programatora 0301/2 z interfejsem 04114/1) Na płycie znajduje się program P służący do tworzenia i modyfikacji parametrów konfiguracyjnych urządzenia NO (w tym modemu wewnętrznego) radiostacji 3501/3,4,5,6. str. 3.9

41 RADIOSTACJA PLECAKOWA RRC 9210 Radiostacja plecakowa 9210 Zestaw podstawowy: - urządzenie NO - anteny - mikrotelefon - głośnik - zasilacz akumulatorowy - plecak - instrukcja obsługi Dodatkowe wyposażenie: - urządzenie ładujące - mikrotelefon z manipulacją - zestaw programujący Możliwość kompletowania radiostacji przedstawiono w tabeli. 4 ver. RRC9210_BS_082012_02

42 RADIOSTACJA PLECAKOWA RRC 9210 Tabela kompletowania radiostacji RRC 9210 Wyroby Oznaczenia RRC 9210 Zestaw podstawowy Zespół nadawczo-odbiorczy RRC Antena ANT Antena ANT GPS Mikrotelefon COT R + Głośnik 01114/1 + Zasilacz akumulatorowy BA-685A + Plecak POR 216R + Instrukcja użytkownika IU-RRC Dodatkowe wyposażenie Antena ANT 211 o Antena 3584/4, 5 o Antena GPS 35815/1 o Urządzenie ładujące 02730/3 o Podstawa montażowa 06350/2 o Zasilacz 0206/3 o Urządzenie ładujące 02748/1 o Urządzenie ładujące 02748/2 o Podstawa montażowa SUP 277-1R o Mikrotelefon nagłowny 01316/2 o Wzmacniacz w.cz.* WZM 126AP o Adapter 05210/1 o Adapter AC/DC o Programator TRC o Przedłużacz SP-COT o Przewód do retransmisji CBF 295 o Przewód /2 o Głośnik HPE o Bateria LS26500 SAFT o * w przypadku zakupu wzmacniacza w.cz. WZM 126AP należy nabyć: - podstawę montażową SUP 188A-1R lub SUP 188A-R - przewód zasilający CRE przewód CHF antenę pokładową str. 4.1

43 RADIOSTACJA PLECAKOWA RRC gniazdo do podłączenia mikrotelefonu, programatora, terminala danych, głośnika lub urządzenia zdalnego sterowania 2. gniazdo do podłączenia mikrotelefonu, głośnika, systemu łączności pokładowej, przewodu retransmisyjnego lub zewnętrzego wokodera 3. gniazdo dla synchronicznej (SDT) i asynchronicznej (ADT) transmisji danych 4. wyświetlacz 5. klawiatura do wprowadzania danych i wyboru usługi 6. zacisk uziemiający 7. przycisk awaryjnego kasowania danych 8. przycisk ESC 9. przycisk podświetlania 10. przycisk regulacji głośności 11. przycisk wyboru kanału 12. przełącznik wyboru poziomu mocy mocy nadajnika 13. wyłącznik zasilania 14. gniazdo antenowe 15. gniazdo anteny GPS str. 4.2

44 RADIOSTACJA PLECAKOWA RRC 9210 Urządzenie nadawczo-odbiorcze RRC 9210 Hoppingową radiostacja plecakowa nowej generacji z szybką transmisją danych i wysokim stopniem ochrony przed przeciwdziałaniem radioelektrycznym (ECCM). Możliwości: - szybka transmisja danych (do 42,66 kbit/s) - pakietowa transmisja danych z prędkością do 19 kbit/s (PAS) - karta IP - wbudowany odbiornik GPS - jednoczesna i bezkolizyjna transmisja mowy i danych (tryb I-MUX) - interfejs Ethernet z protokołem PPP, umożliwiający łatwe połączenie radiostacji z taktyczną siecią LAN - zdalne zarządzanie radiostacją poprzez wbudowanego agenta SNMP Parametry techniczne: - zakres częstotliwości MHz - ilość kanałów trzy stopniowo przełączana moc wyjściowa: 0,5W, 5W, 10W Antena 3584/4, 5 Antena na zakres częstotliwości MHz. Wyposażona dodatkowo w aktywną antenę GPS i elastyczne przedłużenie pręta promiejącego tzw. gęsia szyja. Wykonanie: 3584/4-3584/5 - Antena ANT 210 Antena na zakres częstotliwości MHz. Przeznaczona jest do pracy w warunkach terenowych utrudniających przemieszczanie się operatora z radiostacją. Konstrukcja anteny i wyposażenie jej w giętką część tzw. gęsią szyję, zapewnia odpowiednią elastyczność anteny i zapobiega jej łamaniu się. Długość anteny 1590 mm. str. 4.3

45 RADIOSTACJA PLECAKOWA RRC 9210 Antena ANT 211 Antena na zakres częstotliwości MHz. Jest to ośmioelementowa antena rurkowa. Sekcje anteny składają się automatycznie w całość pod wpływem gumowego sprężynującego sznura umieszczonego wewnątrz anteny. Wyposażona jest też w giętką część tzw. gęsią szyję. Konstrukcja anteny zapewnia przyjmowanie natychmiastowej pozycji roboczej (wyprostowanej). Po rozłożeniu antena ma długość 2908 mm. Antena ANT GPS Jest to kompaktowa aktywna antena GPS. Wyposażona jest w magnetyczny uchwyt do szybkiego i poręcznego umiejscowienia na odpowiedniej powierzchni plecaka. Antena GPS 35815/1 Mikrotelefon COT R Wodoszczelny mikrotelefon przeznaczony do fonicznej pracy radiostacji w trybie PTT (push-to talk). Ma formę słuchawki telefonicznej z przyciskiem PTT z boku obudowy. Wyposażony jest w zaczep do zawieszenia go w dogodnym miejscu. Może być używany w stosunkowo hałaśliwym otoczeniu. Zestaw obejmuje mikrotelefon z przewodem o długości 1,5 m, zakończonym 14-stykowym złączem do podłączenia do radiostacji. str. 4.4

46 RADIOSTACJA PLECAKOWA RRC 9210 Mikrotelefon nagłowny 01316/2 Słuchawka z mikrotelefonem na wysięgniku, z ażurową taśmą opasującą głowę oraz dwoma przycikami PTT podłokciowym i podpalcowym. Zasilacz akumulatorowy BA-685A Bateria litowo-jonowa przeznaczona do zasilania radiostacji RRC9210 w warunkach polowych. Posiada wskaźnik stanu naładowania. Zapewnia 24 godziny pracy radiostacji z mocą 5W. Plecak POR 216R Ułatwia operatorowi przenoszenie radiostacji i jej użytkowanie w ruchu. Może być noszony na plecach, ale również ustawiony na ziemi w pozycji pionowej. Wykonany jest materiału odpornego na uszkodzenia. Posiada metalowy stelaż, do którego za pomocą pasków i zaczepów mocowana jest radiostacja. Posiada też kieszenie do przechowywania anteny i innego osprzętu. W górnej części stelaża znajduje się pasek służący do przenoszenia plecaka w ręce. Urządzenie ładujące 02730/3 Przeznaczone jest do ładowania jednego zasilacza akumulatorowego litowo-jonowego BA-685A lub ALI 143. Można również w nim ładować i kondycjonować (ładowanie poprzedzone całkowitym rozładowaniem) jeden zasilacz akumulatorowy niklowo-kadmowy ALI 116R. Przeznaczone jest do instalowania w wozach bojowych piechoty i gąsienicowych transporterach opancerzonych, z zasilaniem 12V, 24V lub 27V oraz w pomieszczeniach z siecią 230V. Przy sieciowym zasilaniu urządzenia ładującego niezbędne jest zastosowanie zasilacza 0206/3, które wejściowe 230V przetwarza na wyjściowe 12VDC. str. 4.5

47 RADIOSTACJA PLECAKOWA RRC 9210 Zasilacz 0206/3 Przeznaczony jesto do zasilania urządzenia ładującego 02730/3. Przetwarza wejściowe napięcie AC 230V na DC 12V, niezbędne do pracy urządzeń ładujących. Obudowa zasilacza jest wodoszczelna. Urządzenie ładujące 02748/1 Ładowarka 1-pozycyjna przeznaczona do ładowania baterii litowo-jonowej BA685A energią słoneczną. Urządzenie należy podłączyć do baterii słonecznej UNI-PAC 34. Urządzenie ładujące 02748/2 Przeznaczone do ładowania od 1 do 4 baterii litowo-jono- wych BA685A. Podstawa montażowa 06350/2 Umożliwia stabilne zamocowanie urządzenia ładującego 02730/3 w pojazdach kołowych i gąsienicowych. Podstawa mocowana jest do ściany pojazdu za pomocą śrub. Urządzenie ładujące mocowane jest do niej za pomocą zacisków i nakrętek motylkowych, co umożliwia jego szybkie zdjęcie z podstawy. str. 4.6

48 RADIOSTACJA PLECAKOWA RRC 9210 Podstawa montażowa SUP 277-1R Umożliwia stabilne zamocowanie urządzenia nadawczoodbiorczego RRC9210 w pojazdach kołowych i gąsienicowych. Podstawa mocowana jest do ściany pojazdu za pomocą śrub. Urządzenie nadawczo-odbiorcze mocowane jest do niej za pomocą zacisków i nakrętek motylkowych, co umożliwia jego szybkie zdjęcie z podstawy. Wzmacniacz mocy w.cz. WZM 126AP Przeznaczony jest do zwiększenia mocy wyjściowej radiostacji RRC9210 do 50W. Adapter 05210/1 Przeznaczony jest do zasilania radiostacji RRC9210 bez wzmacniacza WZM126AP zamontowanej w pojeździe. Zabezpiecza wejście zasilające radiostacji, pracuje jako ogranicznik napięcia wejściowego o zakresie 13 35V, dając na wyjściu 11 30V. Adapter AC/DC Przeznaczony jest do zasilania radiostacji RRC9210 w użyciu stacjonarnym. str. 4.7

49 RADIOSTACJA PLECAKOWA RRC 9210 Programator TRC Urządzenie do ładowania parametrów transmisyjnych radiostacji w tym TRANSEC/COMCEC. Głośnik HPE Umożliwia odsłuch sygnałów audio. Regulacja poziomu głośności odbywa się za pomocą regulatora na płycie czołowej radiostacji. W tylnej części obudowy znajduje się klips do przypięcia głośnika. Przewód CRE 222 lub WZM126AP Przeznaczony jest do podłączenia urządzenia ładującego 02730/3 do sieci pokładowej. Przedłużacz SP-COT Przeznaczone jest do współpracy z mikrotelefonem COT R. Jest to kabel o długości 6 m. str. 4.8

50 RADIOSTACJA PLECAKOWA RRC 9210 Przewód do retransmisji CBF 295 Bateria litowa LS26500 SAFT Bateria litowa podtrzymująca dane. Podczas każdego przeglądu prewencyjnego należy wymienić baterię. Należy używać wyłącznie baterii LS26500 SAFT Głośnik 01114/1,2 Umożliwia odsłuch informacji głosowych. Przeznaczony jest do eksploatacji w warunkach bezpośredniego oddziaływania czynników środowiskowych takich jak deszcz (hermetyczna obudowa) czy promieniowanie słoneczne. Dostępny jest w dwóch wykonaniach: wykonanie 01114/1 z klipsem wykonanie 01114/2 z zaczepem Przewód /2 Przewód DB9 - RJ45 służący do podłączenia radiostacji RRC9210 (gniazdo C) z systemem transmisyjnym. str. 4.9

51 RADIOSTACJA POKŁADOWA RRC 9310 AP Radiostacja pokładowa 9310 AP Zestaw podstawowy: - urządzenie NO - antena - podstawa montażowa - przewody - mikrotelefon - instrukcja obsługi Dodatkowe wyposażenie: - anteny - mikrotelefon z manipulacją - zestaw programujący Możliwość kompletowania radiostacji przedstawiono w tabeli. 5 ver. 9311AP_082012_02

52 RADIOSTACJA POKŁADOWA RRC 9310 AP Tabela kompletowania radiostacji RRC 9310AP Wyroby Oznaczenia RRC 9310AP Zestaw podstawowy Zespół nadawczo-odbiorczy RRC 9310 AP + Antena LB 3088D/4E + Podstawa montażowa SUP 188A-R + Przewód antenowy CHF Przewód antenowy CHF GPS + Przewód zasilający CRE Mikrotelefon COT R + Instrukcja użytkownika IU-RRC9311AP.02 + Dodatkowe wyposażenie Głośnik HPA A o Głośnik aktywny 0529/4 o Mikrotelefon nagłowny 01316/2 o Podstawa anteny AMA 107 o Antena z anteną GPS LB 3088SF/4E o Antena VHF 3088 VM NT-S BNC o Antena GPS ANT GPS o Antena o Antena 358XX o Wzmacniacz GPS o Podstawa montażowa SUP 188A-1R o Mikrotelefon z manipulacją TRC 9750A o Programator TRC o Adapter antenowy 06356/1 o Przedłużacz SP-COT207/14 o Przewód do retransmisji CBF 295 o Przewód CBF 254 o Przewód CBF 305 o Przewód CBF 311R o Przewód CBF 311R o Przewód CBF /2 o Zestaw do programowania TRC 9721 OTAR o str. 5.1

53 RADIOSTACJA POKŁADOWA RRC 9310 AP gniazdo do podłączenia mikrotelefonu COT R, programatora fill gun TRC9724, taktycznego terminala danych, np.: TRC 1731A, mikrotelefonu z manipulacją TRC 9750A, głośnika zewnętrznego HPA A lub urządzenia zdalnego sterowania 2. gniazdo do podłączenia mikrotelefonu COT R, głośnika zewnętrznego HPE , głośnika zewnętrznego HPA A, systemu łączności pokładowej, np.: SOTAS, przewodu retransmisyjnego VHF/VHF lub VHF/HF lub zewnętrznego wokodera 3. gniazdo dla synchronicznej (SDT) i asynchronicznej (ADT) transmisji danych 4. wyświetlacz 5. klawiatura do wprowadzania danych i wyboru usługi 6. zacisk uziemiający 7. przycisk awaryjnego kasowania danych 8. przycisk ESC 9. przycisk podświetlania 10. przycisk regulacji głośności 11. przycisk wyboru kanału 12. przełącznik wyboru poziomu mocy mocy nadajnika 13. wyłącznik zasilania 14. gniazdo antenowe 15. gniazdo anteny GPS 16. gniazdo BNC do podłączenia wejścia/wyjścia w.cz. radiostacji 17. gniazdo BNC 50 do podłączenia anteny 18. zacisk uziemiający 19. złącze zasilające 24V 20. bezpiecznik F1 21. bezpiecznik F2 22. bezpieczniki zapasowe F0 str. 5.2

54 RADIOSTACJA POKŁADOWA RRC 9310 AP Urządzenie nadawczo-odbiorcze RRC 9310AP Hoppingową radiostacja pokładowa nowej generacji z szybką transmisją danych i wysokim stopniem ochrony przed przeciwdziałaniem radioelektrycznym (ECCM). To radiostacja modularna, która składa się z urządzenia nadawczo-odbiorczego RRC 9210 oraz wzmacniacza mocy WZM 126AP Parametry techniczne: - zakres częstotliwości MHz - ilość kanałów znamionowa moc wyjściowa: 0,5W/5W/50W Możliwości: - szybka transmisja danych (do 42,66 kbit/s) - pakietowa transmisja danych z prędkością do 19 kbit/s (PAS) - karta IP - wbudowany odbiornik GPS - jednoczesna i bezkolizyjna transmisja mowy i danych (tryb I-MUX) z prędkością 4800 bit/sek - interfejs Ethernet z protokołem IP, umożliwiający łatwe połączenie radiostacji z taktyczną siecią LAN - zdalne zarządzanie radiostacją poprzez wbudowanego agenta SNMP Antena LB 3088D/4E Antena o długości 2,7m na zakres częstotliwości MHz. Jest przeznaczona do pracy na pojazdach mechanicznych posiadających dużą metalową powierzchnię przeciwwagi. Posiada w podstawie wbudowaną antenę GPS. Dostępna ze zintegrowaną anteną GPS o oznaczeniu LB 3088D/4F-GPS-3V. Możliwa praca tylko z dolnym prętem - długość 1,5m Podstawa montażowa SUP 188A-R Umożliwia stabilne zamocowanie urządzenia nadawczo-odbiorczego w pojazdach kołowych. Podstawa mocowana jest w pojeździe za pomocą śrub. Urządzenie nadawczo-odbiorcze mocowane jest do niej za pomocą zacisków i nakrętek motylkowych, co umożliwia jego szybkie zdjęcie z podstawy. str. 5.3

55 RADIOSTACJA POKŁADOWA RRC 9310 AP Przewód antenowy CHF 135 Przeznaczony jest do podłączenia anteny do zespołu nadawczo-odbiorczego RRC 9310AP. Przewód antenowy CHF GPS Przewód służący do połączenia zespołu nadawczo-odbiorczego RRC 9310AP z antenami z modułem GPS. Przewód dostępny jest w dwóch wykonaniach: - wyk. 1 o długości 3m - wyk. 2 o długości 6m Przewód zasilający CRE 222 Przeznaczony jest do podłączenia radiostacji do sieci pokładowej. Mikrotelefon COT R Wodoszczelny mikrotelefon przeznaczony do fonicznej pracy radiostacji w trybie PTT (push-to talk). Ma formę słuchawki telefonicznej z przyciskiem PTT z boku obudowy. Wyposażony jest w zaczep do zawieszenia go w dogodnym miejscu. Może być używany w stosunkowo hałaśliwym otoczeniu. Zestaw obejmuje mikrotelefon z przewodem o długości 1,5 m, zakończonym 14-stykowym złączem do podłączenia do radiostacji. str. 5.4

56 RADIOSTACJA POKŁADOWA RRC 9310 AP Głośnik HPA A Jest to głośnik z wbudowanym wzmacniaczem, który zapewnia dobry odsłuch w pojeździe nawet w bardzo głośnym otoczeniu. Umożliwia jednoczesne słuchanie informacji przez głośnik oraz przez zestaw nagłowny lub mikrotelefon. Pozwala na to umieszczone od spodu głośnika gniazdo audio, do którego podłącza się dodatkowy osprzęt audio. Na obudowie głośnika znajduje się regulator poziomu głośności. W komplecie znajduje się również uchwyt do zainstalowania głośnika w kokpicie pojazdu. Głośnik aktywny 0529/4 Przeznaczony jest do wzmacniania sygnałów akustycznych odbieranych przez radiostację RRC 9310AP. Zapewnia dobry odsłuch w pojeździe, nawet przy wysokim poziomie hałasu w otoczeniu. Głośnik dostarczany jest z przewodem o długości 1,5 m. Głośnik posiada przełącznik siły głosu oraz gniazdo do podłączenia urządzeń zewnętrznych np. terminala danych, mikrotelefonu COT R czy nagłownego 01316/2. Możliwy jest jednoczesny odsłuch informacji przez głośnik jak i podłączony do niego mikrotelefon. Mikrotelefon nagłowny 01316/2 Słuchawka z mikrofonem na wysięgniku, z ażurową taśmą opasującą głowę oraz dwoma przycikami PTT podłokciowym i podpalcowym. Podstawa anteny AMA 107 Jest przeznaczona do instalowania anten prętowych na ściankach pojazdów w pozycji pionowej. Posiada otwór o średnicy 60 mm do zamocowania anteny. str. 5.5

57 RADIOSTACJA POKŁADOWA RRC 9310 AP Antena LB 3088SF/4E Antena o długości 3,3m typu center fed na zakres częstotliwości MHz. Jest przeznaczona do pracy na pojazdach mechanicznych. Nie wymaga przeciwwagi. Dostępna ze zintegrowaną anteną GPS o oznaczeniu LB 3080/4F-GPS-3V Antena VHF 3088 VM NT-S BNC Antena o długości 3,3 m na zakres częstotliwości MHz. Przeznaczona jest do pracy na wszystkich typach pojazdów, w tym na samochodach terenowych, ciężarowych i innych wozach opancerzonych. Może tez być instalowana na masztach oraz na innych stałych instalacjach. Nie wymaga przeciwwagi. Dostępna ze zintegrowaną anteną GPS o oznaczeniu 3088 VM NT-S/GPS BNC. Antena ANT GPS Jest to kompaktowa aktywna antena GPS. Wyposażona jest w magnetyczny uchwyt do szybkiego i poręcznego umiejscowienia na odpowiedniej powierzchni. Kabel antenowy zakończony jest złączem SMA. Antena Antena przewoźna, pracuje w paśmie MHz. Posiada antenę GPS. Długość promiennika 2,7 m. str. 5.6

58 RADIOSTACJA POKŁADOWA RRC 9310 AP Antena 358XX Low Profile Antena przewoźna, pracuje w paśmie MHz. Posiada antenę GPS. Długość promiennika 1,8 m. Wzmacniacz GPS Wzmacniacz GPS służy do wzmadniania i retransmisji sygnału GPS z zachowaniem jego parametrów, wewnątrz niektórych pojazdów oraz pomieszczeń. Podstawa montażowa SUP 188A-1R Jest to podstawa z amortyzatorami do montowania urządzenia nadawczo-odbiorczego w pojazdach gąsienicowych. Podstawa mocowana jest do ściany pojazdu za pomocą śrub. Urządzenie nadawczo-odbiorcze mocowane jest do niej za pomocą zacisków i nakrętek motylkowych, co umożliwia jego szybkie zdjęcie z podstawy. Programator TRC Urządzenie do ładowania parametrów transmisyjnych radiostacji oraz kluczy kryptograficznych. str. 5.7

59 RADIOSTACJA POKŁADOWA RRC 9310 AP Adapter antenowy 06356/1 Ze Przedłużacz SP-COT Przeznaczone jest do współpracy z mikrotelefonem COT R. Jest to kabel o długości 6 m. Przewód do retransmisji CBF 295 Przewód CBF 254 Przeznaczony jest do połączenia radiostacji RRC9310AP z portem szeregowym komputera. str. 5.8
