INSTRUKCJA OBSŁUGI Nr produktu 000342395 Radio przenośne Sangean

1 INSTRUKCJA OBSŁUGI Nr produktu Radio przenośne Sangean MMR-7, zasilane dynamem lub bateriami, wbudowana lampa Strona 1 z 5

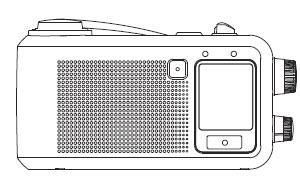

2 Elementy sterujące 1. Przełącznik pasma AM/FM 2. Brzęczyk alarmowy 3. Dynamo 4. Wskaźnik pasma AM/FM 5. Wskaźnik strojenia LED 6. Wskaźnik ładowania LED 7. Przycisk podświetlenia 8. Skala wyboru 9. Wskaźnik wyboru 10. Lampa oświetleniowa 11.Pokrętło strojenia 12. Regulacja mocy i głośności 13. Uchwyt na pasek 14. Gniazdo słuchawkowe 15. Gniazdo DC do zasilacza 16. Przełącznik bateria/dynamo Strona 2 z 5

3 17. Komora baterii 18. Antena teleskopowa Zasilanie 1. Zasilanie za pomocą baterii a. Otwórz komorę baterii naciskając oznaczoną część pokrywy komory baterii b. Wyjmij zużyte baterie wyjmując pierwszą za pomocą palca wskazującego c. Podczas wkładania nowych baterii (2 x 1,5V, typ UM-3 AA lub LR6) zwróć uwagę na zachowanie prawidłowej polaryzacji. Wyjmij baterie gdy wiesz że urządzenie nie będzie używane przez dłuższy okres czasu. Producent nie ponosi żadnej odpowiedzialności za szkody powstałe przez zużyte baterie. Wskazówka dotycząca ochrony środowiska: Baterie, włącznie z tymi które nie zawierają metali ciężkich nie mogą być wyrzucane razem z odpadami domowymi. Należy wyrzucać baterie w sposób przyjazny dla środowiska. Dowiedz się więcej o przepisach prawnych z tym związanych w Twojej okolicy. 2. Zasilanie za pomocą zasilacza (za pomocą zasilacza 3V / ma) a. Podłącz zasilacz sieciowy (nie dostarczony w dostawie) do gniazda DC (2,5 mm średnicy) z lewej strony urządzenia. b. Baterie znajdujące się w komorze baterii zostaną wyłączone Nie można naładować standardowej baterii lub akumulatora za pomocą zasilacza sieciowego. 3. Zasilanie za pomocą dynamo Możesz ładować swoje radio za pomocą energii dostarczonej przez dynamo jak i za pomocą baterii za pomocą przełącznika. Ładowanie za pomocą dynamo odbywa się za pomocą wbudowanego akumulatora dynamo który nie znajduje się w komorze baterii. a. Wyjmij uchwyt dynamo z pozycji spoczynkowej b. Obracaj uchwyt dynamo z szybkością 120 obrotów na minutę w kierunku wskazówek zegara lub przeciwnie do wskazówek zegara aż wskaźnik ładowania LED wskaże status naładowania. c. W normalnych warunkach słuchania radia jedna minuta ładowania pozwala na 30 minut pracy radia. (pasmo AM i przy użyciu głośnika). d. Upewnij się że uchwyt jest w pozycji spoczynkowej gdy ładowanie zostało zakończone. e. Możesz ładować radio za pomocą dynamo gdy jest włączone lub wyłączone. f. Upewnij się że antena teleskopowa jest w pozycji spoczynkowej przed obrotem dynamo. Po podłączeniu zasilacza sieciowego do gniazda DC ładowanie za pomocą dynamo nie będzie skuteczne. Strona 3 z 5

4 Wbudowany akumulator zasilania dynamo ma trwałość do czasów ładowania, więc nie jest zalecane zasilanie radia za pomocą standardowej baterii lub zasilacza sieciowego (brak w zestawie). 4. Działanie radia 1. Wybierz zasilanie za pomocą baterii (upewnij się że baterie są odpowiednio naładowane) lub za pomocą dynamo za pomocą przełącznika bateria/dynamo. 2. Włącz radio za pomocą pokrętła mocy/głośności 3. Wybierz żądany zakres fal radiowych (AM lub FM) 4. W przypadku odbioru FM, wyciągnij antenę teleskopową i ustaw tak aby uzyskać najlepszy sygnał. Dla pasma AM wyrównaj antenę poprzez obracanie radia, dla najlepszego odbioru unikaj zakłóceń z komputera, urządzeń elektronicznych itp. 5. Ustaw głośność za pomocą pokrętła głośności. 5. Słuchanie za pomocą słuchawek Włóż wtyczkę słuchawek (3,5 mm stereo) do gniazda słuchawek po lewej stronie urządzenia. To automatycznie wyłączy głośnik. 6. Bryzgoszczelność To radio jest bryzgoszczelne ale nie jest wodoodporne. Dlatego upewnij się że gumowa uszczelka dla gniazda słuchawkowego i DC jest odpowiednio uszczelnione po użyciu. 7. Oświetlenie za pomocą lampy Radio jest wyposażone w lampę która może oświetlić okno wybierania lub oświetlać na krótki dystans jeśli to konieczne. Wystarczy nacisnąć przycisk podświetlenia aby włączyć lub wyłączyć podświetlenie zarówno gdy radio jest włączone lub wyłączone. 8. Brzęczyk alarmowy Naciśnij przycisk brzęczyka alarmowego aby włączyć alarm by ludzie mogli usłyszeć że potrzebna jest pomoc lub w np. w przypadku jestem tutaj i potrzebuję pomocy. Naciśnij ponownie przycisk aby wyłączyć brzęczyk. Brzęczyk alarmowy można włączyć zarówno jak radio jest włączone jak i wyłączone. 9. Dane techniczne Zasilanie: Zasilanie za pomocą baterii - 2x1.5V ( LR6 / UM3 / AA) Zasilanie za pomocą zasilacza - zasilacz sieciowy 3V 300mA Zasianie za pomocą dynama wbudowany akumulator 2 AAA x 1,2V Wyjście 100 mw Zakres częstotliwości FM (VHF) MHz AM (MW) 526, khz Strona 4 z 5

5 Antena Teleskopowa antena FM (VHF) Antena ferrytowa AM (MW) Gniazda Gniazdo DC O średnicy 2,5 mm, 3V 200mA,. Gniazdo słuchawkowe O średnicy 3,5 mm, stereo, 32 Ohm Wymiary i waga - 167mm x 89mm x 52mm (SxWxG) 250g Strona 5 z 5
