1 ZAŁĄCZNIK nr 2 do Instrukcji Użytkowania w Locie szybowca SZD-48-1 Jantar St 2 wyposażonego w radiostację ATR500 Uzgodniono: Nr rejestracyjny: XX-XXX Nr fabryczny: X-XXX ZAKŁAD SZYBOWCOWY JEŻÓW URZĄD LOTNICTWA CYWILNEGO Henryk Mynarski Departament Techniki Lotniczej Jeżów Sudecki Warszawa Data:... Data:... Podpis:... Podpis:... Wydanie: r. Zmiana: Nr 0 Strona 1

2 Spis treści: 1. Strona tytułowa 1 2. Spis treści 2 3. Wykaz wprowadzonych zmian 3 4. Dane techniczne radiostacji ATR Szkic usytuowania instalacji radiostacji ATR500 na szybowcu 5 6. Wykaz elementów radiostacji ATR Obsługa radiostacji ATR Schemat instalacji radiostacji ATR Opis instalacji radiostacji ATR Montaż i demontaż radiostacji ATR UWAGA! Niniejszy ZAŁĄCZNIK dotyczy wyłącznie instalowania radiostacji ATR500 w szybowcu SZD 48-1 Jantar St. 2 oraz jej uruchomienia. Wydanie: r. Zmiana: Nr 0 Strona 2

3 3. Wykaz wprowadzonych zmian UWAGA! Miejsca, w którym tekst uległ zmianie, jest zaznaczone pionową linią po lewej stronie tekstu oraz numerem zmiany. Lp. Strona Zmiana Data Podpis Wydanie: r. Zmiana: Nr 0 Strona 3

4 4. Dane techniczne radiostacji ATR500: Odbiornik umieszczony jest w lewej części tablicy przyrządów. Wyposażony jest w ciekłokrystaliczny dwuliniowy wyświetlacz. Dane techniczne urządzenia: - Odległość gwarantowanej łączności radiostacji ATR500 wynosi km przy wysokości 1000 m. - zakres częstotliwości...118,00-136,00mhz - separacja częstotliwości...25khz - jest możliwe zaprogramowanie...9 kanałów - moc nadajnika...5,5 W - pobór mocy...2,5 A Wydanie: r. Zmiana: Nr 0 Strona 4

5 5. Szkic usytuowania instalacji radiostacji ATR500 na szybowcu Wydanie: r. Zmiana: Nr 0 Strona 5

6 6. Wykaz elementów instalacji radiostacji ATR Radiostacja ATR Głośnik 3. Mikrofon 4. Rozgałęźnik 5. Złącze elektryczne instalacji radiostacji 6. Antena z wtykiem koncentrycznym 7. Kabel antenowy z wtykiem koncentrycznym 8. Przycisk nadawanie i przewody 9. Zasilacz bateryjny RS-6101/1 10. Podstawa mocująca zasilacz Wydanie: r. Zmiana: Nr 0 Strona 6

7. Obsługa radiostacji ATR500 a) Na manipulatorze (pulpicie sterowania) znajdują się : 1. MEM/SET Pokrętło zmiany (wyboru) częstotliwości z pamięci urządzenia (M1...M9) 2.

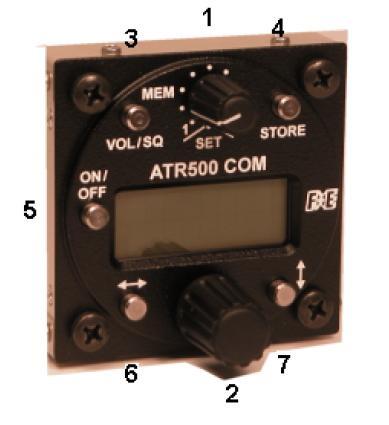

7 7. Obsługa radiostacji ATR500 a) Na manipulatorze (pulpicie sterowania) znajdują się : 1. MEM/SET Pokrętło zmiany (wyboru) częstotliwości z pamięci urządzenia (M1...M9) 2. Pokrętło zmiany wartości aktualnych parametrów 3. VOL/SQ wybór parametrów pracy (VOL/SQ/VOX/DIM/CON) 4. STORE Przycisk zapamiętywania częstotliwości 5. ON włącznik / wyłącznik radiostacji 6. Wybór zakresu MHz/kHz 7. Zmiana częstotliwości Active/Stand-by Wydanie: r. Zmiana: Nr 0 Strona 7

8 b) Uruchomianie radiostacji: Skrócona instrukcja użytkowania radiostacji ATR500 Poszczególne punkty opisują jak należy posługiwać się radiostacją w podstawowych funkcjach. Więcej zaawansowanych funkcji zawiera podręcznik użytkownika radiostacji. Włączanie radiostacji - W celu włączenia radiostacji przycisnąć klawisz ON (5). i przytrzymać około 0,5 sekundy Wyłączanie radiostacji - W celu wyłączenia ponownie nacisnąć ON (5) i przytrzymać około 3 sekundy. Ustawienie głośności Przycisnąć VOL/SQ, (3) aż do uzyskania na wyświetlaczu napisu VOL: wartość. ustawić odpowiednią głośność pokręcając pokrętłem zmiany wartości (2). W zakresie od 01 do 16. Redukcja szumów - przycisnąć VOL/SQ, (3) aż do uzyskania na wyświetlaczu napisu SQ: wartość. ustawić odpowiednią wartość pokręcając zmiany wartości (2). W zakresie od 01 do 10. UWAGA!!! Wartość SQ powyżej 03 może powodować tłumienie słabych sygnałów Ręczne ustawianie częstotliwości ustawić pokrętło MEM (1) w pozycji SET. Przekręcając pokrętło zmiany wartości (2). ustawić żądaną częstotliwość. W celu aktywacji ustawionej częstotliwości należy nacisnąć klawisz (7) z prawej strony pulpitu. Wybrana częstotliwość jest przeniesiona na górny panel i gotowa do użycia. Wydanie: r. Zmiana: Nr 0 Strona 8

9 Ustawianie częstotliwości z pamięci radiostacji Ustawić pokrętło MEM (1) w wybranej pozycji od M1 do M9 Zapisana częstotliwość jest od razu aktywna i gotowa do użycia Zaprogramowanie nowej częstotliwości Wybierz częstotliwość ręcznie zgodnie z punktem 5 (patrz wyżej) wybierz pokrętłem MEM (1) pozycje od M1 do M9. Naciśnij STORE (4) w celu zapisania nowej częstotliwości Nadawanie Po naciśnięciu przycisku nadawania wyświetla się ikona T na wyświetlaczu wyświetlacza. Odbieranie sygnału kiedy radiostacja odbiera sygnał wyświetla się ikona R. Miejsce Celowo Pozostawione puste Wydanie: r. Zmiana: Nr 0 Strona 9

10 S. Schemat instalacji radiostacji ATR500 Wydanie: r. Zmiana: Nr 0 Strona 10

11 9. Opis instalacji radiostacji ATR500 a) Przycisk nadawanie zamontowany jest na drążku sterowym na stałe. Przewód od przycisku biegnie przez kostkę przyłączeniową pod podłogą do rozgałęźnika zamocowanego wewnątrz podstawy tablicy przyrządów. b) Głośnik zamontowany jest za oparciem pilota na półce bagażnika. c) Antena zabudowana jest na stałe w usterzeniu kierunku. d) Przewód antenowy przebiega od anteny przez kadłub pod podłogą do podstawy mocowania tablicy przyrządów i jest wpięty bezpośrednio do radiostacji. e) Zasilanie radiostacji jest za pomocą zasilacza bateryjnego RS-6101/1 zamocowanego na podstawie z możliwością szybkiego demontażu. Zasilacz umiejscowiony jest w tylnym bagażniku na grzbiecie skrzydeł. Przewód zasilający radiostację biegnie pod podłogą do rozgałęźnika. f) Mikrofon zbudowany jest na prawej burcie szybowca z przyłączony do rozgałęźnika. g) Przewody wchodzące do rozgałęźnika wpięte są w jeden przewód wielożyłowy zakończony wielozłączem elektrycznym wpinanym w radiostację. h) Radiostacja zabudowana jest w lewej części tablicy przyrządów. Wydanie: r. Zmiana: Nr 0 Strona 11

12 10. Montaż i demontaż radiostacji ATR500 Radiostację typu ATR500 należy montować na szybowcu SZD-48-1 Jantar St 2 w oparciu o szkic usytuowania instalacji radiostacji. 1. Blok nadawczo-odbiorczy /1/ umocowany jest za pomocą czterech wkrętów w lewej części tablicy przyrządów. 2. Zasilacz bateryjny T18/ /9/ zamontowany jest na podstawie /10/ i mocowany wkrętami z podkładkami oraz nakrętkami na podłodze tylnego bagażnika. 3. Głośnik eliptyczny 1,5 W /2/ w obudowie prostokątnej umocowany przy pomocy uchwytu /11/ do tylnej półki w kabinie pilota. 4. Rozgałęźnik /4/ z kablem i złączem elektrycznym /5/ (15 wtykowym) mocowany jest blachowkrętami w podstawie mocującej tablicę przyrządów. 5. Mikrofon /3/ na giętkim statywie przykręcony jest za pomocą dwóch wkrętów, podkładek i nakrętek do prawej burty w kabinie pilota. Wydanie: r. Zmiana: Nr 0 Strona 12

13 CELOWO POZOSTAWIONA PUSTA STRONA Wydanie: r. Zmiana: Nr 0 Strona 13
