1 Rozwiązania stalowe dla przemysłu morskiego Szczecin, 9 czerwca 2016

2 Historia Utworzenie w 2001 przez fuzję Utworzenie w lipcu 2006 Obrót Produkcja Zatrudnienie : 82.4 mld USD (2012) : 88.2 mln ton stali (2012) : w 60 krajach 2

3 ArcelorMittal Poland ArcelorMittal Poland jest największym producentem stali w Polsce. 6 oddziałów 5 hut i największa w Europie koksownia w Zdzieszowicach. ArcelorMittal Poland skupia ok. 70 proc. potencjału produkcyjnego polskiego przemysłu hutniczego. 3

4 Obszary działalności Budownictwo Automotive AGD Opakowania 4

5 Rozwiązania dla przemysłu okrętowego 5

6 Walcownia blach gorącowalcowanych Kraków Decyzja o budowie walcowni 2004 rok Oficjalna inauguracja Zakończenie inwestycji grudzień 2008 Wartość inwestycji 1,2 mld PLN Produkcja 2,4 mln ton 6

7 Program produkcyjny blach dla przemysłu okrętowego ASORTYMENT GATUNEK NORMA wyrobu (przedmiotowa) NORMA gatunku stali (klasyfikacyjna) Grubość [mm] WYMIARY Szerokość [mm] Długość [mm] NORMA wymiarowa Taśmy i blachy okrętowe A, B, D PRS PRS A, B, D AH27S, AH32 360FG, 410FG, 460FG LR LR GL-A. GL-B, GL-D GL GL PRS Polski Rejestr Statków LR Lloyd s Register GL- Germanisher Lloyd 3,0 3,99 4,0 16 >16,0 25, 4 TC 3,0 3,99 4,0 16,0 4,0 15 3,0 3,99 4,0 15,0 >15 16,0 TC 1,4 1,49 1,5 1,69 1,7 2,19 2,2 2,89 2,9 15,0 1,5 1,69 1,7 2,19 2,2 2,89 2,9 2, Kręgi Kręgi Kręg Kręgi Kręgi Kręgi Kręgi Kręgi Kręgi max 2500 max 3000 max 3500 max ,0 15, PN-EN 10051:2011 EN 10051:2010 PN-EN 10029:2011 EN 10029:2010 PN-EN 10051:2011 EN 10051:2010 PN-EN 10029:2011 EN 10029:2010 PN-EN 10051:2011 EN 10051:2010 PN-EN 10029:2011 EN 10029:2010

8 Stalowe grodzice gorącowalcowane 8

9 ArcelorMittal Sheet Piling Sprzedaż Logistyka Wsparcie techniczne Badania & rozwój 9

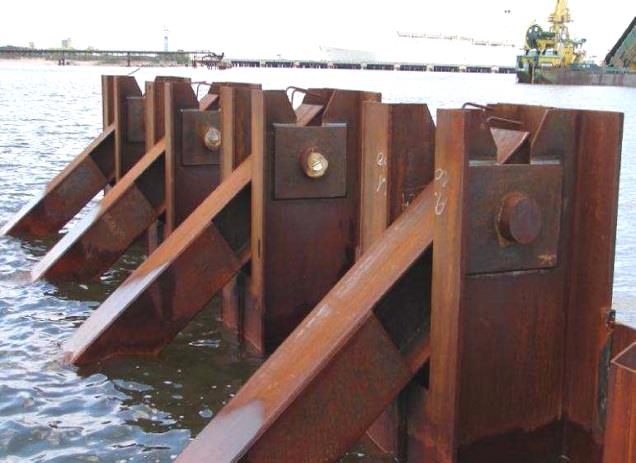

10 Program produkcji grodzic Historia Pierwsze gorącowalcowane grodzice w USA: typ Lackawana, Od 1911, ARBED / ArcelorMittal udoskonalał produkcję grodzic. Yield 1: 240 MPa Yield 2: 355 MPa Yield 3: 460 MPa 10

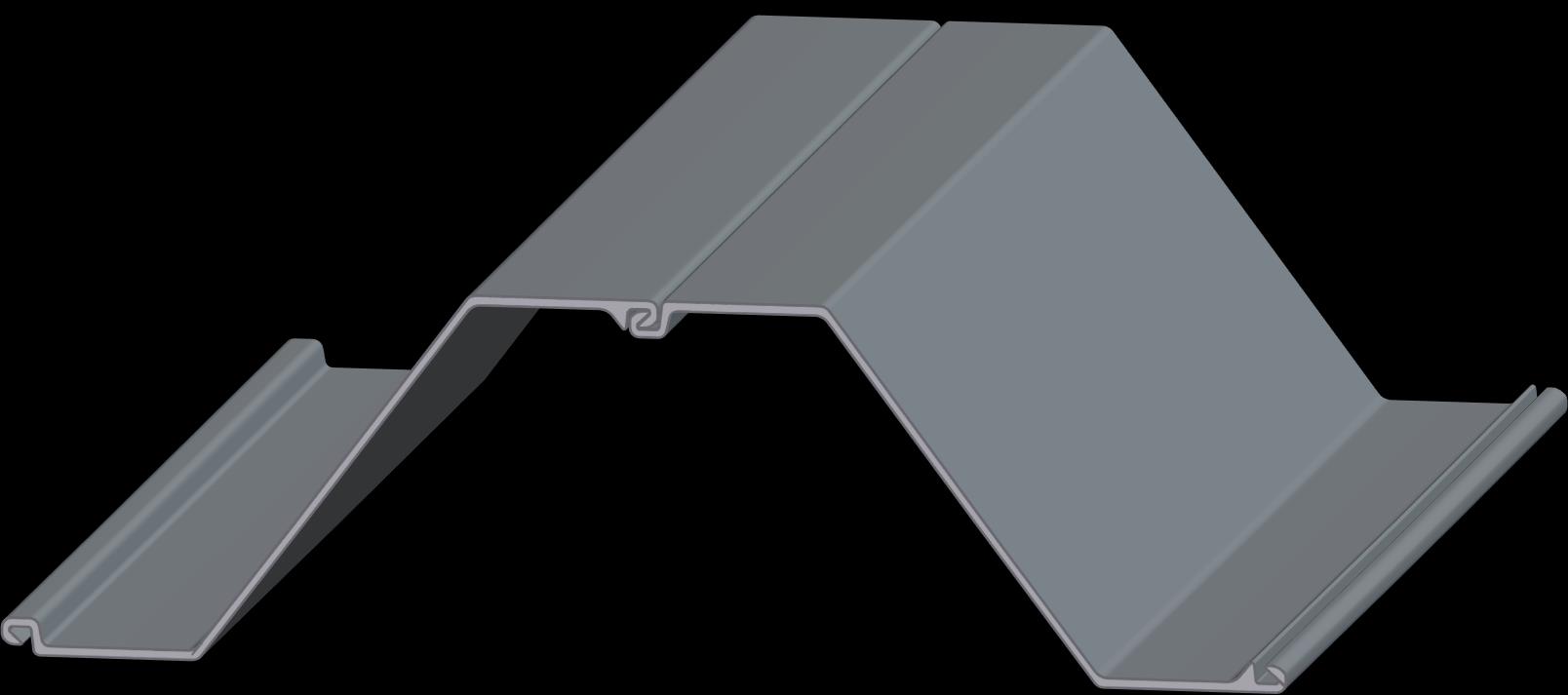

11 Nowa seria AZ

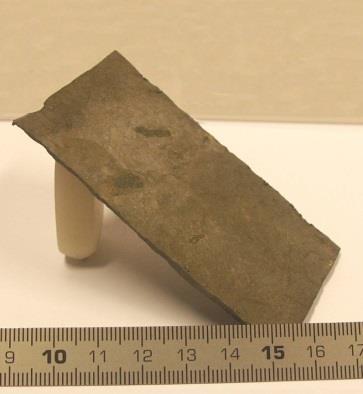

12 AMLoCor ArcelorMittal Low Corrosion obszar zastosowań: konstrukcje morskie (ściany nabrzeży, przystanie, itp.) Stal Konstrukcyjna AMLoCor rozwiązanie dla problemów korozji w Strefach Wody Niskiej i Stałego Zanurzenia 12

13 Falochron, Świnoujście 13

14 Falochron, Świnoujście 14

15 Stawy Nawigacyjne, Świnoujście 15

16 DCT T1, Gdańsk 16

17 DCT T1, Gdańsk 17

18 DCT T2, Gdańsk 18

19 DCT T2, Gdańsk 19

20 DCT T2, Gdańsk 20

21 DCT T2, Gdańsk 21

22 Nab. Oliwskie, Gdańsk 22

23 Nab. Oliwskie, Gdańsk 23

24 Port Gdynia - Mapa inwestycji 24

25 Realizacje na świecie 25

26 Gatunek stali HISTAR i FRITENAR Gatunki stali HISTAR Offshore oraz FRITENAR Offshore są opracowane specjalnie dla aplikacji konstrukcji przybrzeżnych. Gatunki stali HISTAR i FRITENAR są gatunkami stali o niskiej zawartości pierwiastków stopowych połączonej z wysoka wytrzymałością, dobra udarnością oraz doskonalą spawalnością. Posiadają dodatkowo zwiększona odporność na deformację wgłębną połączona z wytrzymałością na rozwarstwienie (parametr Z). Gatunki stali HISTAR są dostępne z gwarantowana granica plastyczności 355 MPa oraz 460 MPa. Gatunek FRITENAR jest dostępny z gwarantowana granica plastyczności 355 MPa. FRITENAR dla małych profili : Fritenar 355OS oraz Fritenar 355 TZK OS HISTAR Offshore dla dużych profili: HISTAR 355, 420 oraz 460 TZ OS oraz HISTAR 355, 420 oraz 460 TZK OS Zastosowanie materiału: Platformy wiertnicze Elektryczne stacje transformatorowe Wiatraki, Zabezpieczenia brzegów,

27 Zakres produkcji szyn dźwigowych ArcelorMittal ma najszerszy portfel produktów z pełnym zakresem szyn dźwigowych DIN, szyn dźwigowych MRS, szyn dźwigowych CR i wiele innych charakterystycznych szyn. DIN RAILS AMERICAN CR SPECIAL CR GIRDER CR A45 CR104 MRS73 CR73 GCRD42 A55 CR105 MRS86 CR100 GCRD45 A65 CR135 MRS87A CRS140 GCRD108 A75 CR171 MRS125 JKL55 GCRD183 A100 CR175 MRS192 SP100 A120 MRS221 SP120 A150 AS86 RG28 27

28 Szyny dźwigowe - gatunki stali ArcelorMittal ma także najszerszy zakres gatunków stali, i jest wstanie dostarczyć w gatunkach podstawowych 52-3 V jak i w twardych 1100 CrV (1080 N/mm2). Gatunki z dodatkiem Wanadu wzmacniają powierzchnię toczną szyn trakcie jej użytkowania, a tym samym przedłużają czas jej użytkowania. GRADE TS min (Mpa) YS min (Mpa) Elongation 5d min. (%) Hardness min. HB (for info. Only) 52-3-V kg kg-v kg kg-v CrV

29 Obsługa ArcelorMittal jest jedynym producentem, który może oferować w pełni przygotowane szyny dźwigowe. Oferujemy cięcie na wymiar, cięcie pod kątem, gięcie, obróbkę i zabezpieczenie (malowanie) szyn. ArcelorMittal współpracuje z odbiorcami w celu rozwoju asortymentu pod potrzeby klienta, wykazując dużą elastyczność produkcyjną. 29

30 Lider w szynach dźwigowych Producent z dużym doświadczeniem Ponad 50k ton dostaw szyn dźwigowych rocznie na rynki całego świata Dwa zakłady produkcyjne (Luxemburg i Polska) Ukierunkowanie na jakość i doświadczenie Szyny dźwigowe ArcelorMittal: to nie tylko szyna. Pełny zakres szyn i gatunków Ukierunkowanie na Badania i Rozwój Orientacja na klienta poprzez pełny zakres obsługi 30

31 Dziękuję za uwagę 31
