1 NARZĘDZIE POMIAROWO-KONTROLNE (NPK) Jacek Knaup Główny specjalista Department Kontroli 1

2 Kontrole jakości sieci szerokopasmowych budowanych ze środków unijnych w ramach porozumień: POROZUMIENIE MIiR+CPPC+Prezes UKE z dnia 3 czerwca 2015 r. w sprawie realizacji przez UKE niektórych zadań związanych z realizacją I osi priorytetowej Powszechny dostęp do szybkiego Internetu POPC na lata

3 Narzędzie Pomiarowo-Kontrolne (NPK) realizuje pomiary dwu-torowo przy pomocy: Aplikacji Pomiarowych (tzw. agentów softwerowych) Sond Pomiarowych (tzw. agentów hardwerowych) stanowiących referencję dla pomiarów przy pomocy agentów softwarowych realizujących te same pomiary według metodyk zalecanych przez międzynarodowe organizacje normalizacyjne ETSI i ITU. 3

4 NPK realizuje pomiary następująch parametrów: Prędkość transmisji danych MDR (Mean Data Rate) (up, down) Opóźnienie pakietu danych RTD (Round Trip Delay) Zmienność opóźnienia pakietu (jitter) (up, down) Współczynnik utraty pakietów PLR (Packet Lost Rate) (up, down) 4

5 Przepływność - MDR Opóźnienie - RTT Zmienność - jitter Utrata Pakietów - PLR UP DOWN sumarycznie UP/DOWN UP/DOWN Zdalny Terminal Tekstowy DNS Poczta i Grupy Dyskusyjne WWW (http/https) VoD Wideo Streaming AoD Audio Streaming Interaktywne Usługi Tekstowe (komunikatort tekstowe, chaty) Przesyłanie Plików (FTP, SSH) Peer To Peer Telefonia VoIP Wideokonferencje Gry Interaktywne

6 SYSTEM REFERENCYJNY Sonda Pomiarowa (SP) (referencyjne urządzenie agent hardwarowy) Warstwa pomiarowa po stronie klienta końcowego Urządzenie Klienta (UK) / Referencyjna Stacja Pomiarowa (RSP) Aplikacja Pomiarowa (AP) / Zaawansowana Aplikacja Pomiarowa (ZAP) (- agent softwarowy) Pomiar przy pomocy tzw. agentów softwarowych Warstwa pomiarowa po stronie operatora Sonda Pomiarowa (SP) (referencyjne urządzenie agent hardwarowy) Serwer Testowy (ST) / Referencyjny Serwer Testowy (RST) Aplikacja Pomiarowa (AP) / Zaawansowana Aplikacja Pomiarowa (ZAP) (- agent softwarowy) Główny Serwer Narzędzia (GSN) System Zarządzania Sondami Pomiarowymi (SZSP) System Bazo-Danowy (SBD) Moduł Komunikacyjny Repozytorium AP i ZAP Legenda: Dane Testowe Konfiguracja Wyniki Pomiarów System Analityczny i Raportowania (SAR) Moduł do oceny statystycznej wyników 6

7 Architektura NPK 7

8 PLIX 8

9 System Zarządzania Sondami Pomiarowymi Wyniki pomiarów Dane testowe INTERNET System Analityczno -Raportowy Baza Danych Serwer Testowy (ST) Referencyjny Serwer Testowy (RST) Główny Serwer Narzędzia (UKE) PLIX Sonda Pomiarowa (SP) Sieć Internet Sonda Pomiarowa (SP) Sonda Pomiarowa (SP) Ruch testowy 9

10 Komponenty Główny Serwer Narzędzia (GSN) Referencyjny Serwer Testowy (RST) Sondy Pomiarowe (SP) (SPK SPS) Serwery Testowe (ST) (RSP ST) Referencyjne Stacje Pomiarowe (RSP) Aplikacje Pomiarowe (platformy stacjonarne i mobilne) 10

11 Główny Serwer Narzędzia 11

12 Referencyjny Serwer Testowy 12

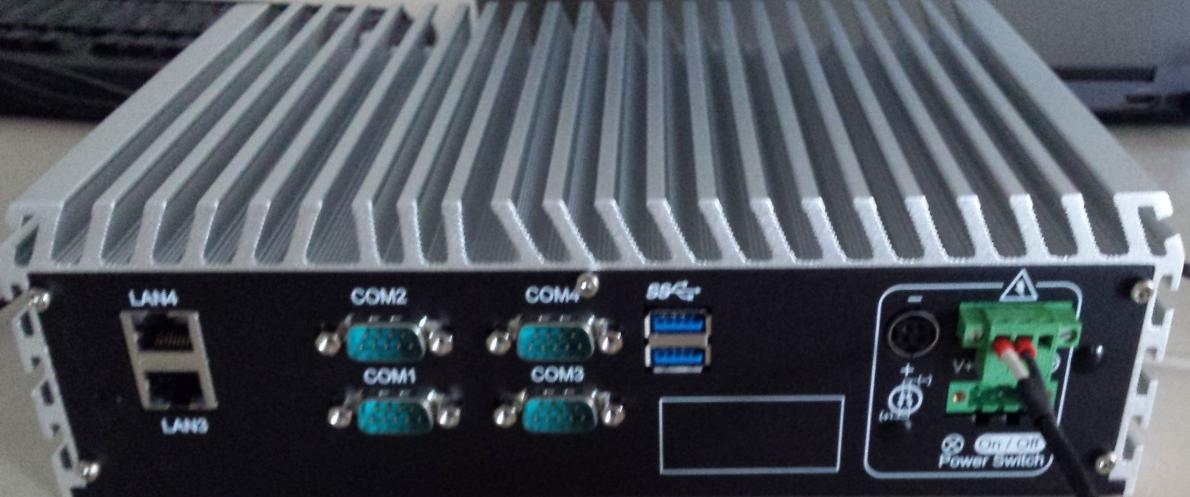

13 Sondy Pomiarowe 13

14 Serwery Testowe 14

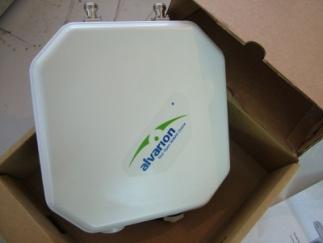

15 Referencyjne Stacje Pomiarowe 15

16 Zainstalowane Sonda Pomiarowa i Serwer Testowy 16

17 NARZĘDZIE POMIAROWO-KONTROLNE (NPK) Oprogramowanie Głównego Serwera Narzędzia 17

18 Oprogramowanie Głównego Serwera Narzędzia (OGSN) Budowa modułowa: Administracja System Analityczno Raportowy System Zarządzania Sondami Pomiarowymi 18

19 APLIKACJA POMIAROWA NPK 19

20 20

21 21

22 22

23 23

24 Jacek Knaup Główny specjalista Department Kontroli
