1 Zygmunt Kubiak Instytut Informatyki Politechnika Poznańska

sygnał W 1970 Frank Dance podał 126 stosowanych definicji 1 i od tego czasu ich liczba

2 Powstanie cywilizacji nie byłoby możliwe bez opanowania technik komunikacji Komunikacja może oznaczać celową wymianę poglądów w dialogu, ale też przypadkowy sygnał W 1970 Frank Dance podał 126 stosowanych definicji 1 i od tego czasu ich liczba stale rośnie Mowa p.n.e Niewielki zasięg Zniekształcenie informacji w czasie Zygmunt Kubiak 2

3 Pierwsze symbole p.n.e Podział rozwijanych technik opartych na symbolach Przeznaczone do komunikacji na dalsze odległości Przeznaczone do komunikacji w czasie, w celu nadania wiedzy ludzkiej trwałości Malowidła skalne z jaskini Lascaux, Francja p.n.e; źródło: culture.fr Zygmunt Kubiak 3

4 Pismo 3300 p.n.e Pismo - Zamknięty zbiór symboli, wyrażających dźwięki fonetyczne bądź pojęcia Umożliwia przechowywanie skomplikowanych, długich wiadomości Stanowi graficzny zapis mowy Za najstarsze znane nam pismo uważa się sumeryjskie piktogramy z 3400 p.n.e Mniej więcej w tym samym czasie wynalezione zostały też hieroglify i symbole proto-elamickie Piktogramy pismo obrazkowe. Symbole te nie przedstawiają dźwięków mowy jest to alfabet semantyczny (od gr. sema, znak), a nie fonetyczny Zygmunt Kubiak 4

5 Piktogramy opowiadają o wydarzeniu Piktograf plemienia Siuksów przedstawiający historię wyprawy handlarza muszli, Małego Kruka; źródło: bowieindians.tripod.com Zygmunt Kubiak 5

6 Pisma ideograficzne 3400 p.n.e Chiński ideogram ji reprezentujący dziecko pod dachem, odczytywany kiedyś troszczyć się ; dziś oznacza znak bądź ideogram Zygmunt Kubiak 6

7 Pisma ideograficzne 3400 p.n.e Ewolucja starożytnych japońskich piktogramów i ideogramów (od lewej do prawej); Źródło: Zygmunt Kubiak 7

8 Pisma analityczne 3400 p.n.e Faza przejściowa pomiędzy pismem czysto ideograficznym, a pismem czysto fonetycznym, gdyż zawierają elementy obu tych rodzajów pisma Hieroglify egipskie znaki ideograficzne - np. pióro oznaczało prawdę znaki fonetyczne hieroglificzne znaki spółgłoskowe, oznaczały od jednej do trzech spółgłosek determinatywy poprzedzające słowa i określające klasę wyrazów Egipski kartusz zawierający imię faraona Ptolemeusza; źródło: wikipedia.org Zygmunt Kubiak 8

9 Pisma fonetyczne sylabiczne 3000 p.n.e Takie zespoły symboli fonetycznych, w których poszczególne znaki są znakami samogłosek lub sylab, połączonych tak by przekazywały słowo mówione Pismo fonetyczne alfabetyczne 2000 p.n.e Najstarszy znany nam dziś przykład alfabetu datuje się na 2000 p.n.e. i był on używany w Egipcie przez Semitów, którzy nadali egipskim hieroglifom nowe nazwy Alfabet starogrecki (900 p.n.e) Alfabet rzymski (600 p.n.e) tylko duże litery Alfabety łacińskie Zygmunt Kubiak 9

10 Narzędzia do pisania Kamienne rylce, farby organiczne Tabliczki gliniane utrwalane przez wypalanie Papirus (3000 p.n.e, Egipt) Papier (100 n.e, Chiny, m.in. z bawełny) W Europie masowa produkcja papieru - XIX wiek Rylce -> ptasie pióra -> wieczne pióra (X wiek) Ołówki XVI wiek (Anglia wysokiej jakości złoża grafitu) Prasa drukarska (czcionki) (Chiny, Pi Sheng, 1045 r. n.e; Europa XV wiek) Zygmunt Kubiak 10

11 Maszyna do pisania XIX wiek Maszyna do pisania, początek XX wieku; źródło: wikipedia.org Komputery, edytory tekstu, drukarki, kody Zygmunt Kubiak 11

12 Sygnały akustyczne Zygmunt Kubiak 12

13 Sygnały optyczne Zygmunt Kubiak 13

14 Sygnały optyczne Telegraf optyczny semafor braci Chappe, Francja 1792 r. Pierwszą linią połączono w 1794 roku Paryż z Lille (ok. 220 km) Transmisja 36 znaków około 32 minut (190 km). 196 pozycji Zygmunt Kubiak 14

15 Sygnały optyczne Stacja przekaźnikowa telegrafu optycznego koło Saverne we Francji Zygmunt Kubiak 15

16 Sygnały optyczne Telegraf semaforowy na wieży Pałacu Jabłonowskich przy pl. Teatralnym (Warszawa Petersburg Moskwa) Warszawa Petersburg, 1200 km, 149 wież Zygmunt Kubiak 16

17 Elektryczność 1600 r. William Gilbert wynalazł przyrząd do wykrywania naładowanych statycznie ciał 1660 r. Otto von Guericke zbudował pierwszy generator elektrostatyczny 1675 r. Robert Boyle odkrył że oddziaływania elektrostatyczne przenikają próżnię 1725 r. Stephen Grey podzielił wszystkie substancje na przewodniki i izolatory 1752 r. Benjamin Franklin zbudował pierwszy piorunochron Przełom XVIII i XIX wieku ogromny postęp w dziedzinie elektrotechniki Michael Faraday opracował podstawy elektromagnetyzmu Luigi Galvani odkrył wpływ ładunków na układ nerwowy Alessandro Volta pierwsze ogniwo elektryczne (1800 r.) Andre Marie Ampere pracował nad elektromagnetyzmem Zygmunt Kubiak 17

18 Elektryczność Stos Volty Siła elektromotoryczna ogniwa wynosi około 0,76 V Zygmunt Kubiak 18

19 Elektryczność XIX wiek dalszy ogromny postęp 1827 r. George Ohm określił wzajemne relacje między prądem elektrycznym a różnicą potencjałów w przewodniku Gustav Kirchhoff prawa dotyczące obwodów elektrycznych 1831 r. Michael Faraday - odkrycie indukcji elektromagnetycznej 1873 r. James Clark Maxwell - opublikowanie jednolitej teorii elektryczności i magnetyzmu Elektryczność i magnetyzm Zastosowania praktyczne Samuel Morse telegraf Antonio Santi Giuseppe Meucci (1857 r.), Alexander Graham Bell (1876 r. patent) - telefon Thomas Edison żarówka, fonograf, pierwsza elektrownia DC itd. Nikola Tesla pierwszy silnik elektryczny AC (silnik indukcyjny), prądnice AC itd. Werner von Siemens - pierwsza lokomotywa i tramwaj elektryczny Zygmunt Kubiak 19

20 Telegraf Williama Cooke a i Charlesa Wheatstone a (1830r.) Igły wskazywały litery na pulpicie System z dwiema igłami Zygmunt Kubiak 20

21 Telegraf Williama Cooke a i Charlesa Wheatstone a (1830r.) System z pięcioma igłami Zygmunt Kubiak 21

22 Telegraf Samuela Morse a Zygmunt Kubiak 22

23 Telegraf Samuela Morse a - alfabet Zygmunt Kubiak 23

24 Transmisja radiowa Guglielmo Marconi 1895 r. łączność radiowa na odległość 1 km (Lombardia) 1896 r. radiowa transmisja kodu Morse a na odległość 1 km (Londyn) 1899 r. transmisja przez kanał La Manche 1901 r. transmisja przez Ocean Atlantycki (Kanada Anglia) Otrzymał nagrodę Nobla za skonstruowanie radia Wykorzystał między innymi prace Tesli Aleksandr Popow 1895 r. przyrząd do wykrywania i rejestracji drgań elektrycznych wykrywanie burz 1896 r. transmisja radio-telegraficzna na odległość 250 m Nikola Tesla jego patent na urządzenie do przesyłania i odbioru fal elektromagnetycznych był gotowy w 1900 roku, jednak ubiegł go w tym o kilka dni Marconi Odwołanie Tesli w sprawie patentu na radio zostało wygrane już po jego śmierci w 1943 r. Zygmunt Kubiak 24

25 Transmisja radiowa Marconi w Londynie 1897 r. Zygmunt Kubiak 25

26 Elementy i układy elektroniczne Lampa radiowa 1897 r. Joseph Thompson - odkrycie elektronu, badał oddziaływanie pola elektrycznego i magnetycznego na strumień elektronów 1904 r. John Ambrose Fleming - zbudował pierwszą lampę elektronową diodę 1907 r. Lee De Forest opracował pierwszą lampę wzmacniającą - triodę Zygmunt Kubiak 26

27 Elementy i układy elektroniczne Elementy półprzewodnikowe 1874 r. F. Braun odkrywa, że niektóre kryształy przewodzą prąd tylko w jednym kierunku Detektor kryształkowy (PbS - galena) Galena minerał z gromady siarczków. Jest minerałem pospolitym i szeroko rozpowszechnionym, pod względem chemicznym jest to siarczek ołowiu Zygmunt Kubiak 27

28 Elementy i układy elektroniczne Elementy półprzewodnikowe radio kryształkowe Zygmunt Kubiak 28

29 Elementy i układy elektroniczne Elementy półprzewodnikowe radio kryształkowe Zygmunt Kubiak 29

30 Elementy i układy elektroniczne Elementy półprzewodnikowe 1947 r. pierwszy tranzystor ostrzowy John Bradeen, William Shockley i Walter Brattain (Bell Labs) Zygmunt Kubiak 30

31 Elementy i układy elektroniczne Elementy półprzewodnikowe 1947 r. pierwszy tranzystor ostrzowy John Bradeen, William Shockley i Walter Brattain (Bell Labs) Zygmunt Kubiak 31

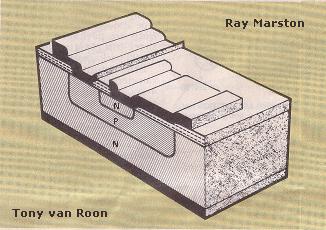

32 Elementy i układy elektroniczne Elementy półprzewodnikowe 1950 r. - pierwszy tranzystor złączowy bipolarny Zygmunt Kubiak 32

33 Elementy i układy elektroniczne Elementy półprzewodnikowe tranzystor złączowy bipolarny Zygmunt Kubiak 33

34 Elementy i układy elektroniczne Elementy półprzewodnikowe 1957 r. pierwszy złączowy tranzystor polowy JFET Zygmunt Kubiak 34

35 Elementy i układy elektroniczne Elementy półprzewodnikowe 1959 r. pierwszy tranzystor MOSFET Zygmunt Kubiak 35

36 Elementy i układy elektroniczne Układy scalone Jack Kilby 1958 r. Na bazie germanu (Texas Instruments) Zygmunt Kubiak 36

37 Elementy i układy elektroniczne Mikroprocesory 1971 r. Intel tranzystorów, 740 khz, proces 10 μm Zygmunt Kubiak 37

38 Elementy i układy elektroniczne Mikroprocesory 1971 r. Intel tranzystorów, 740 khz, proces 10 μm Zygmunt Kubiak 38

39 Elementy i układy elektroniczne Mikroprocesory 1971 r. Intel tranzystorów, 740 khz, proces 10 μm Zygmunt Kubiak 39

40 Elementy i układy elektroniczne Mikroprocesory 1971 r. Texas Instruments TMS0100 układ kalkulatorowy 1972 r. Intel 8008 zrealizowany na zamówienie firmy Computer Terminal Corporation 1974 r. Intel 8080 (zegar 2 MHz, 72 instrukcje) Mikrokontrolery 1976 r. Intel r. Intel 8051 Zygmunt Kubiak 40

41 Zygmunt Kubiak 41
