1 INSTRUKCJA OBSŁUGI

2 Dodaj Airplay do jakiegokolwiek systemu i ciesz się bezprzewodowym przesyłem muzyki w niedostępnej dotychczas jakości! Cechy szczególne: wejścia cyfrowe: elektryczne RCA i optyczne TOSLINK rozdzielczość przetwornika: 24 bity/192 khz wysokiej klasy wyjście analogowe wyjście cyfrowe S/PDIF układy elektroniczne klasy high-end stylowa, aluminiowa obudowa Seria r firmy Arcam została zaprojektowana tak, aby uzyskać jak najlepszy dźwięk z każdego dostępnego cyfrowego źródła audio. Produkty te mogą być zastosowane w dowolnym systemie audio i są perfekcyjnym sposobem na zasmakowanie XXI wieku we własnym domu. airdac jest najnowszym produktem rseries, umożliwiającym podłączenie dowolnego systemu audio do Apple Airplay. airdac jest jedynym na rynku produktem o audiofilskiej jakości, który pozwala na odtwarzanie sygnału poprzez Apple Airplay, wyposażonym także w wejścia cyfrowe. Znajdziemy w nim także wyjście S/PDIF, które może być podłączone do referencyjnego przetwornika cyfrowo-analogowego, np. do D33 Arcama. airdac będzie wówczas pracował jak wysokiej klasy bezprzewodowy procesor służący do przesyłu sygnału audio. Główną cechą układu elektronicznego airdac-a jest użycie w nim najlepszych komponentów i wykorzystanie ponad 20-letniego doświadczeniem na polu cyfrowego audio. Rezultatem tych zabiegów jest zoptymalizowany sygnał o niskim poziomie szumów. Na wszystkich wejściach zastosowano układ zmniejszający jitter, który poprzednio można było znaleźć tylko w referencyjnych urządzeniach serii FMJ. Czterowarstwowa płytka drukowana pozwoliła inżynierom Arcama zmaksymalizować jakość przy zredukowaniu interferencji pomiędzy poszczególnymi komponentami. Użycie wielu odseparowanych regulowanych zasilaczy o niskim poziomie szumu gwarantuje najczystszy sygnał przesyłany do sekcji wyjściowej, a w rezultacie dźwięk o audiofilskiej jakości. airdac WiFi jest kompatybilny z b/g/n, można go jednak podłączyć kablem RJ45 do internetu. Cała elektronika zamknięta jest w stylowej, lekkiej, aluminiowej obudowie redukującej efekt mikrofonowania. airdac jest prostym w obsłudze, a zarazem zaawansowanym technologicznie sposobem na słuchanie ulubionej muzyki z iphone a/ipada lub komputera, w który mamy itunes. Urządzenie dostarcza najwyższej jakości brzmienie całemu nowemu pokoleniu entuzjastów muzyki. DAC: TI PCM5102 Wejścia: Airplay, RCA, optyczne Pasmo przenoszenia: 10 Hz 20 khz Całkowite zniekształcenia harmoniczne + szum: 0,002% Stosunek sygnał/szum: 106 db (24 bity) Napięcie wyjściowe: 2,15 V rms Obsługiwane częstotliwości próbkowania: 44,1, 48, 88,2, 96 khz Długość słowa: 16, 24 bity Zasilanie: 7 W (max) Wymiary: 140 x 100 x 40 mm Waga: 700 g

high-end stylowa, aluminiowa obudowa Seria r firmy Arcam została zaprojektowana tak, aby uzyskać jak najlepszy dźwięk z każdego dostępnego cyfrowego źródła audio.

3 ZASILACZ SKŁADANIE WTYCZKI

4 PANEL TYLNY URZĄDZENIA WEJŚCIE CYFROWE KOAKSJALNE WEJŚCIE ANTENOWE GNIAZDO ZASILANIA WŁĄCZNIK GŁÓWNY WYJŚCIE AUDIO ANALOGOWE WEJŚCIE SIECI NET WYJŚCIE CYFROWE KOAKSJALNE RESET WEJŚCIE CYFROWE OPTYCZNE

GŁÓWNY WYJŚCIE AUDIO ANALOGOWE WEJŚCIE SIECI NET

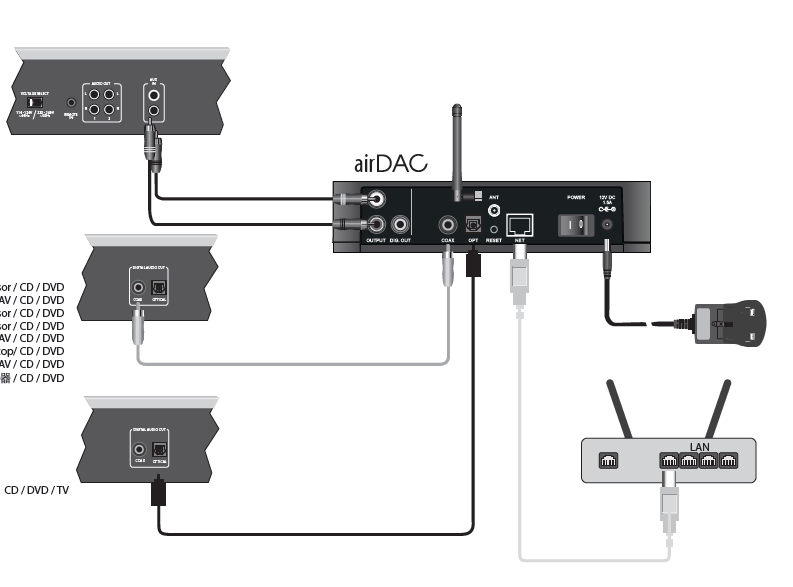

PODŁĄCZENIA WZMACNIACZ CD/DVD/ BD CD/DVD KONFIGURACJA Podłączenie przewodowe do internetu Rekomendowanym sposobem podłączenia urządzenia jest bezpośrednie poprzez kabel sieciowy do gniazda NET na

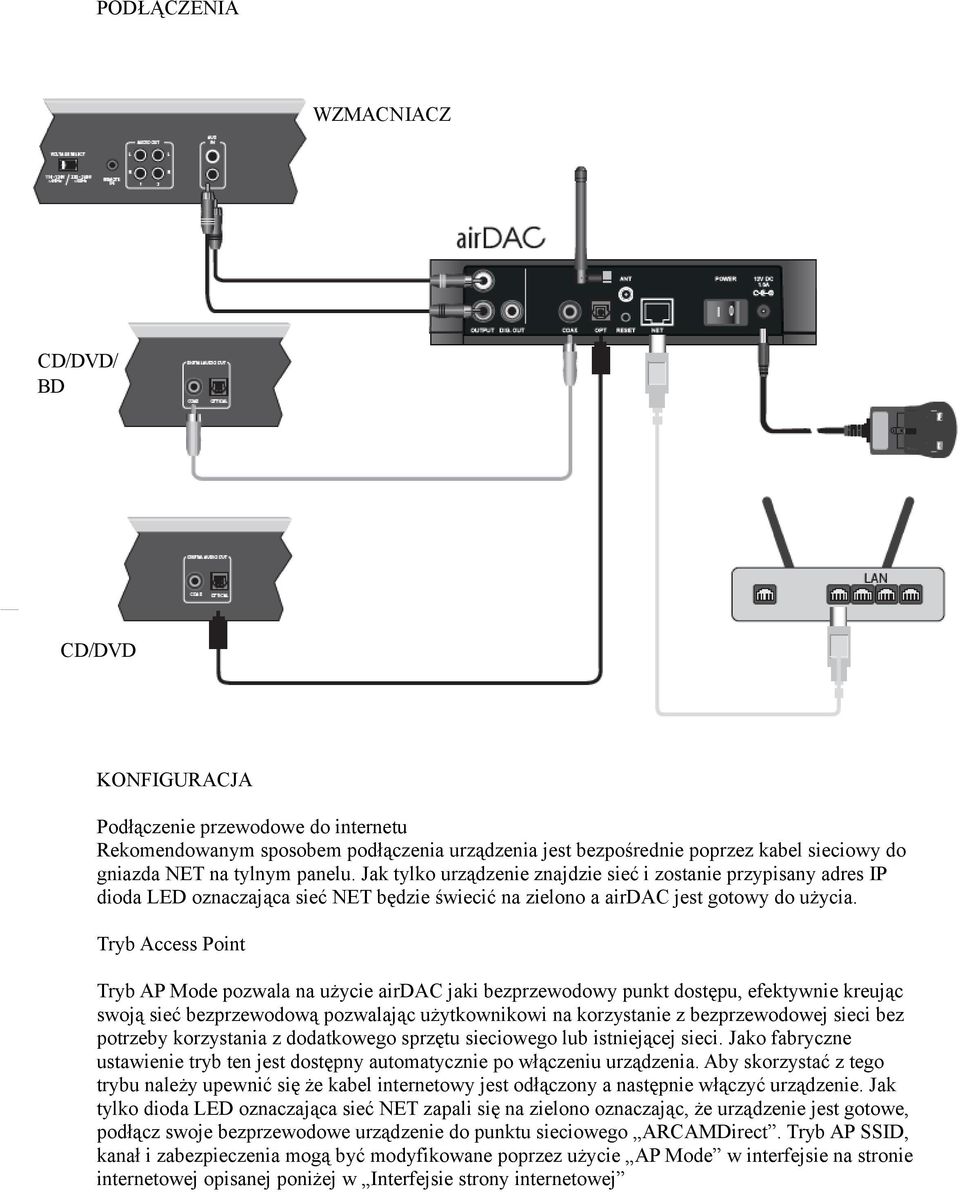

5 PODŁĄCZENIA WZMACNIACZ CD/DVD/ BD CD/DVD KONFIGURACJA Podłączenie przewodowe do internetu Rekomendowanym sposobem podłączenia urządzenia jest bezpośrednie poprzez kabel sieciowy do gniazda NET na tylnym panelu. Jak tylko urządzenie znajdzie sieć i zostanie przypisany adres IP dioda LED oznaczająca sieć NET będzie świecić na zielono a airdac jest gotowy do użycia. Tryb Access Point Tryb AP Mode pozwala na użycie airdac jaki bezprzewodowy punkt dostępu, efektywnie kreując swoją sieć bezprzewodową pozwalając użytkownikowi na korzystanie z bezprzewodowej sieci bez potrzeby korzystania z dodatkowego sprzętu sieciowego lub istniejącej sieci. Jako fabryczne ustawienie tryb ten jest dostępny automatycznie po włączeniu urządzenia. Aby skorzystać z tego trybu należy upewnić się że kabel internetowy jest odłączony a następnie włączyć urządzenie. Jak tylko dioda LED oznaczająca sieć NET zapali się na zielono oznaczając, że urządzenie jest gotowe, podłącz swoje bezprzewodowe urządzenie do punktu sieciowego ARCAMDirect. Tryb AP SSID, kanał i zabezpieczenia mogą być modyfikowane poprzez użycie AP Mode w interfejsie na stronie internetowej opisanej poniżej w Interfejsie strony internetowej

Tryb Access Point Tryb AP Mode pozwala na użycie airdac jaki bezprzewodowy punkt dostępu, efektywnie kreując swoją sieć bezprzewodową pozwalając użytkownikowi na korzystanie z bezprzewodowej sieci

6 Podłączenie bezprzewodowe do sieci. Podłączenie do istniejącej sieci bezprzewodowej odbywa się poprzez wybranie twojego SSID z listy znalezionych sieci i wpisanie odpowiednich informacji zabezpieczających w sekcji Network Config w interfejsie web. Więcej informacji poniżej w sekcji Dostęp do interfejsu web Należy pamiętać że wybór sieci przewodowej i bezprzewodowej odbywa się poprzez włączenie i wyłączenie urządzenia. W przypadku wyboru sieci bezprzewodowej należy upewnić się że przez włączeniem urządzenia kabel sieci przewodowej jest odłączony i na odwrót. Dostęp do interfejsu web Po włączeniu airdac i tym samym wybraniu połączenia bezprzewodowego jako jednej z metod pracy urządzenia z siecią należy połączyć się z interfejsem web na stronie internetowej wpisując w pasek adresowy Podłączenie bezprzewodowe ustawienia By skonfigurować airdac dla pracy w istniejącej sieci bezprzewodowej rekomendujemy użycie interfejsu internetowego opisanego powyżej. Alternatywnie ustawienia mogą być dokonane poprzez bezpośrednie połączenie komputera przy użyciu kabla internetowego. Zobacz poniżej w części Bezpośrednie połączenia

interfejsie web. Więcej informacji poniżej w sekcji Dostęp do interfejsu web Należy pamiętać że wybór sieci przewodowej i bezprzewodowej odbywa się poprzez włączenie i wyłączenie urządzenia.

7 Bezpośrednie połączenia (tylko dla dostępu do interfejsu w sieci web) 1. Wyłącz airdac i podłącz bezpośrednio urządzenie do komputera za pomocą kabla Ethernet do odpowiedniego gniazda Ethernet w komputerze i urządzeniu airdac. 2. Włącz airdac i poczekaj 90 sekund aby indykator LED sygnalizujący sieć NET zapalił się na zielono sygnalizując że połączenie jest gotowe. 3. Odpal stronę internetową poprzez wpisanie na komputerze. Uaktualnienie oprogramowania Arcam od czasu do czasu może opracować nowe oprogramowanie by polepszyć funkcjonalność urządzenia. Uaktualnienie może być przeprowadzone poprzez interfejs w dziale Firmware Update lub alternatywnie na stronie Słuchanie muzyki Na źródle ios (iphone, ipod, ipad) należy upewnić się czy źróło pracuje w tej samej sieci co airdac. Odpal aplikacje muzyczna na źródle ios i wybierz airdac na ekranie. Twoje źróło ios będzie odtąd pamiętałosieć i automatycznie połączy się jak tylko airdac będzie dostępny w sieci. Potwierdza to ikonka AirPlay w kolorze czerwonym, kolor biały oznacza iż źródło AirPlay jest dostępne. Wciśnij ikonkę PLAY by rozpocząć słuchanie muzyki. WCIŚNIJ PLAY BY SŁUCHAĆ MUZYKI

Włącz airdac i poczekaj 90 sekund aby indykator LED sygnalizujący sieć NET zapalił się na zielono sygnalizując że połączenie jest gotowe. 3. Odpal stronę internetową poprzez wpisanie http://169.254.

Reset urządzenia Można dokonać resetu urządzenia do ustawień fabrycznych. W tym celu: 1. Wyłącz urządzenie 2. Wciśnij i przytrzymaj przycisk RESET na panelu tylnym urządzenia 3.

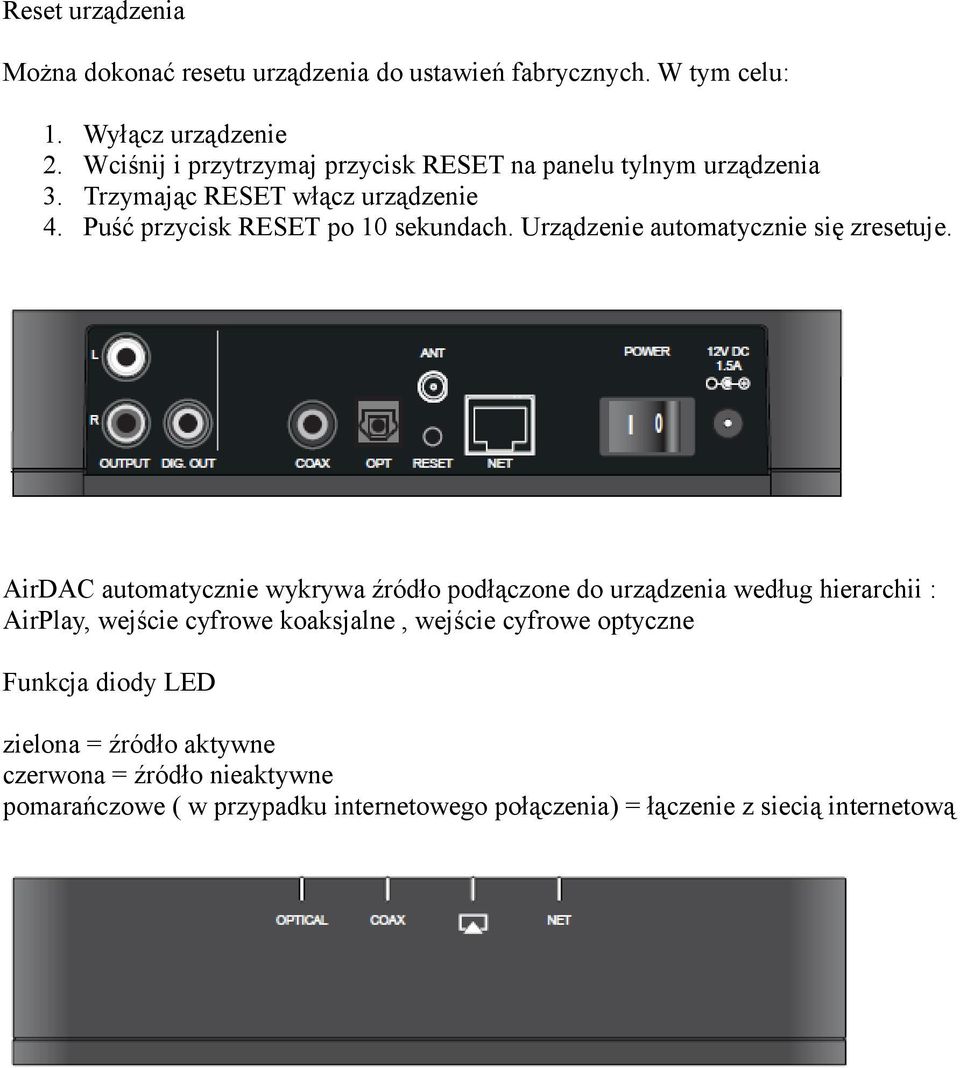

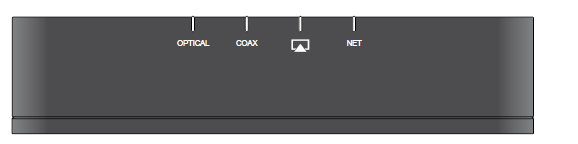

8 Reset urządzenia Można dokonać resetu urządzenia do ustawień fabrycznych. W tym celu: 1. Wyłącz urządzenie 2. Wciśnij i przytrzymaj przycisk RESET na panelu tylnym urządzenia 3. Trzymając RESET włącz urządzenie 4. Puść przycisk RESET po 10 sekundach. Urządzenie automatycznie się zresetuje. AirDAC automatycznie wykrywa źródło podłączone do urządzenia według hierarchii : AirPlay, wejście cyfrowe koaksjalne, wejście cyfrowe optyczne Funkcja diody LED zielona = źródło aktywne czerwona = źródło nieaktywne pomarańczowe ( w przypadku internetowego połączenia) = łączenie z siecią internetową

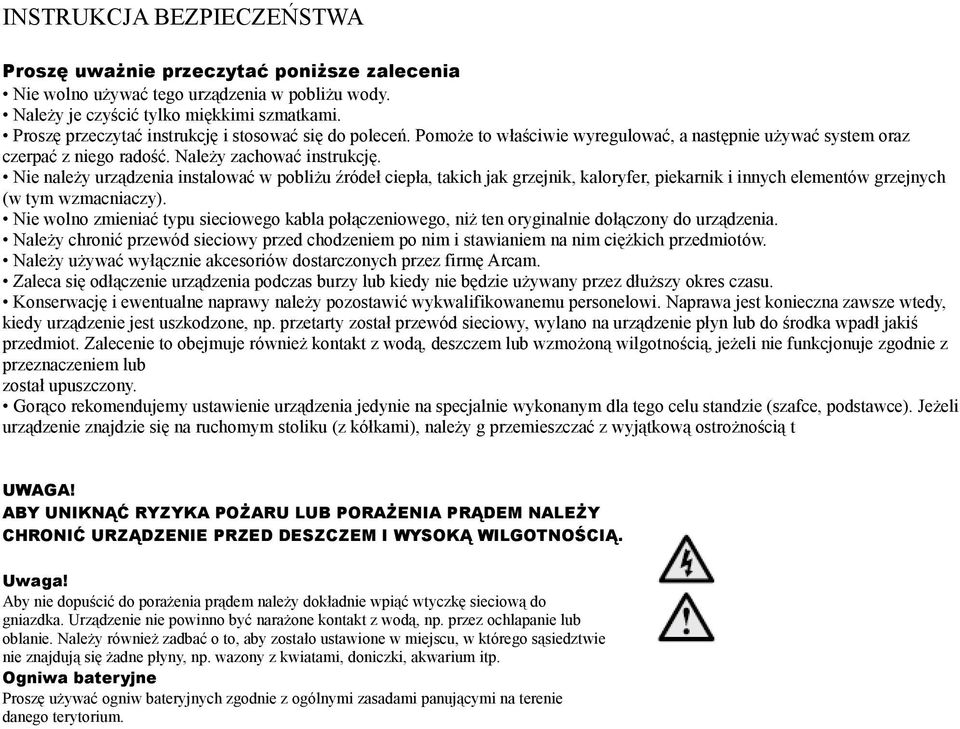

9 INSTRUKCJA BEZPIECZEŃSTWA Proszę uważnie przeczytać poniższe zalecenia Nie wolno używać tego urządzenia w pobliżu wody. Należy je czyścić tylko miękkimi szmatkami. Proszę przeczytać instrukcję i stosować się do poleceń. Pomoże to właściwie wyregulować, a następnie używać system oraz czerpać z niego radość. Należy zachować instrukcję. Nie należy urządzenia instalować w pobliżu źródeł ciepła, takich jak grzejnik, kaloryfer, piekarnik i innych elementów grzejnych (w tym wzmacniaczy). Nie wolno zmieniać typu sieciowego kabla połączeniowego, niż ten oryginalnie dołączony do urządzenia. Należy chronić przewód sieciowy przed chodzeniem po nim i stawianiem na nim ciężkich przedmiotów. Należy używać wyłącznie akcesoriów dostarczonych przez firmę Arcam. Zaleca się odłączenie urządzenia podczas burzy lub kiedy nie będzie używany przez dłuższy okres czasu. Konserwację i ewentualne naprawy należy pozostawić wykwalifikowanemu personelowi. Naprawa jest konieczna zawsze wtedy, kiedy urządzenie jest uszkodzone, np. przetarty został przewód sieciowy, wylano na urządzenie płyn lub do środka wpadł jakiś przedmiot. Zalecenie to obejmuje również kontakt z wodą, deszczem lub wzmożoną wilgotnością, jeżeli nie funkcjonuje zgodnie z przeznaczeniem lub został upuszczony. Gorąco rekomendujemy ustawienie urządzenia jedynie na specjalnie wykonanym dla tego celu standzie (szafce, podstawce). Jeżeli urządzenie znajdzie się na ruchomym stoliku (z kółkami), należy g przemieszczać z wyjątkową ostrożnością t UWAGA! ABY UNIKNĄĆ RYZYKA POŻARU LUB PORAŻENIA PRĄDEM NALEŻY CHRONIĆ URZĄDZENIE PRZED DESZCZEM I WYSOKĄ WILGOTNOŚCIĄ. Uwaga! Aby nie dopuścić do porażenia prądem należy dokładnie wpiąć wtyczkę sieciową do gniazdka. Urządzenie nie powinno być narażone kontakt z wodą, np. przez ochlapanie lub oblanie. Należy również zadbać o to, aby zostało ustawione w miejscu, w którego sąsiedztwie nie znajdują się żadne płyny, np. wazony z kwiatami, doniczki, akwarium itp. Ogniwa bateryjne Proszę używać ogniw bateryjnych zgodnie z ogólnymi zasadami panującymi na terenie danego terytorium.

Nie należy urządzenia instalować w pobliżu źródeł ciepła, takich jak grzejnik, kaloryfer, piekarnik i innych elementów grzejnych (w tym wzmacniaczy).
