1 TUNER RADIOWY ARCAM T 32 INSTRUKCJA OBSŁUGI

2 UWAGA! ABY UNIKNĄĆ RYZYKA POŻARU LUB PORAŻENIA PRĄDEM NALEŻY CHRONIĆ URZĄDZENIE PRZED DESZCZEM I WYSOKĄ WILGOTNOŚCIĄ Uwaga! Aby nie dopuścić do porażenia prądem należy dokładnie wpiąć wtyczkę sieciową do gniazdka. Urządzenie nie powinno być narażone kontakt z wodą, np. przez ochlapanie lub oblanie. Należy również zadbać o to, aby zostało ustawione w miejscu, w którego sąsiedztwie nie znajdują się żadne płyny, np. wazony z kwiatami, doniczki, akwarium itp. Ogniwa bateryjne Proszę używać ogniw bateryjnych zgodnie z ogólnymi zasadami panującymi na terenie danego terytorium. Proszę uważnie przeczytać poniższe zalecenia Nie wolno używać tego urządzenia w pobliżu wody. Należy je czyścić tylko miękkimi szmatkami. Proszę przeczytać instrukcję i stosować się do poleceń. Pomoże to właściwie wyregulować, a następnie używać system oraz czerpać z niego radość. Należy zachować instrukcję. Nie należy urządzenia instalować w pobliżu źródeł ciepła, takich jak grzejnik, kaloryfer, piekarnik i innych elementów grzejnych (w tym wzmacniaczy). Nie wolno zmieniać typu sieciowego kabla połączeniowego, z trzema bolcami. Szeroki, trzeci bolec został wprowadzony dla bezpieczeństwa użytkownika. Należy chronić przewód sieciowy przed chodzeniem po nim i stawianiem na nim ciężkich przedmiotów. Należy używać wyłącznie akcesoriów dostarczonych przez firmę Arcam. Zaleca się odłączenie urządzenia podczas burzy lub kiedy nie będzie używany przez dłuższy okres czasu. Konserwację i ewentualne naprawy należy pozostawić wykwalifikowanemu personelowi. Naprawa jest konieczna zawsze wtedy, kiedy urządzenie jest uszkodzone, np. przetarty został przewód sieciowy, wylano na urządzenie płyn lub do środka wpadł jakiś przedmiot. Zalecenie to obejmuje również kontakt z wodą, deszczem lub wzmożoną wilgotnością, jeżeli nie funkcjonuje zgodnie z przeznaczeniem lub został upuszczony. Gorąco rekomendujemy ustawienie urządzenia jedynie na specjalnie wykonanym dla tego celu standzie (szafce, podstawce). Jeżeli urządzenie znajdzie się na ruchomym stoliku (z kółkami), należy go przemieszczać z wyjątkową ostrożnością tak, aby nie zewrzeć kabli głośnikowych.

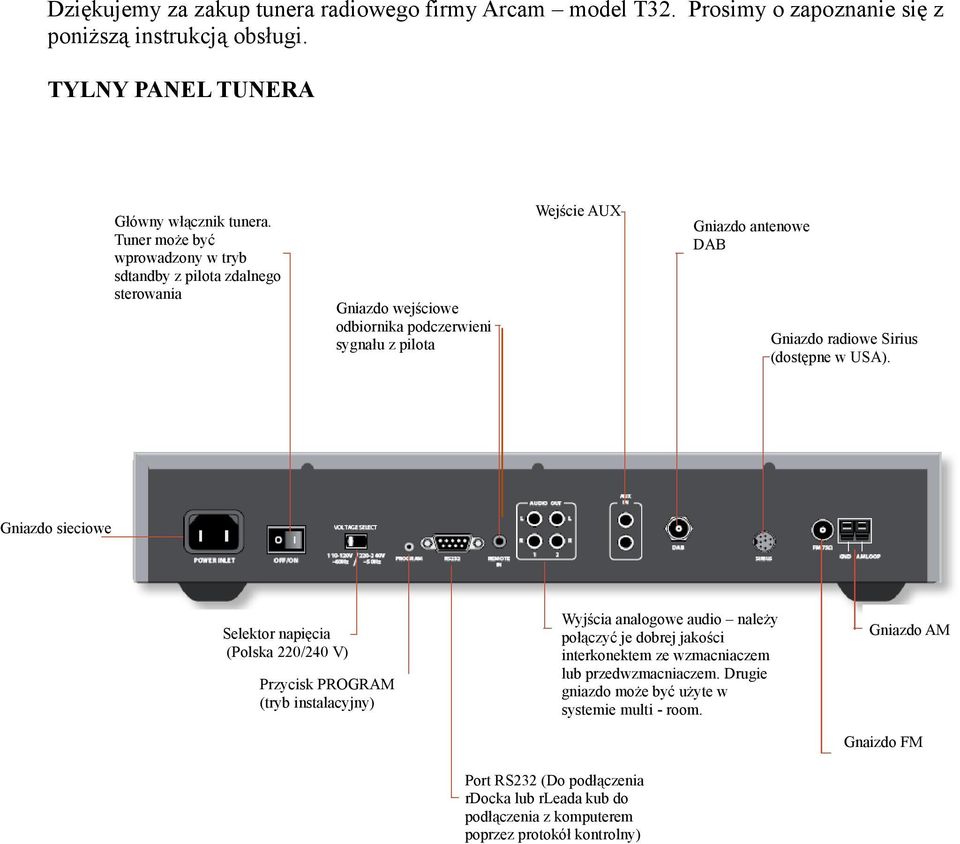

3 Dziękujemy za zakup tunera radiowego firmy Arcam model T32. Prosimy o zapoznanie się z poniższą instrukcją obsługi. TYLNY PANEL TUNERA Główny włącznik tunera. Tuner może być wprowadzony w tryb sdtandby z pilota zdalnego sterowania Gniazdo wejściowe odbiornika podczerwieni sygnału z pilota Wejście AUX Gniazdo antenowe DAB Gniazdo radiowe Sirius (dostępne w USA). Gniazdo sieciowe Selektor napięcia (Polska 220/240 V) Przycisk PROGRAM (tryb instalacyjny) Port RS232 (Do podłączenia rdocka lub rleada kub do podłączenia z komputerem poprzez protokół kontrolny) Wyjścia analogowe audio należy połączyć je dobrej jakości interkonektem ze wzmacniaczem lub przedwzmacniaczem. Drugie gniazdo może być użyte w systemie multi - room. Gniazdo AM Gnaizdo FM

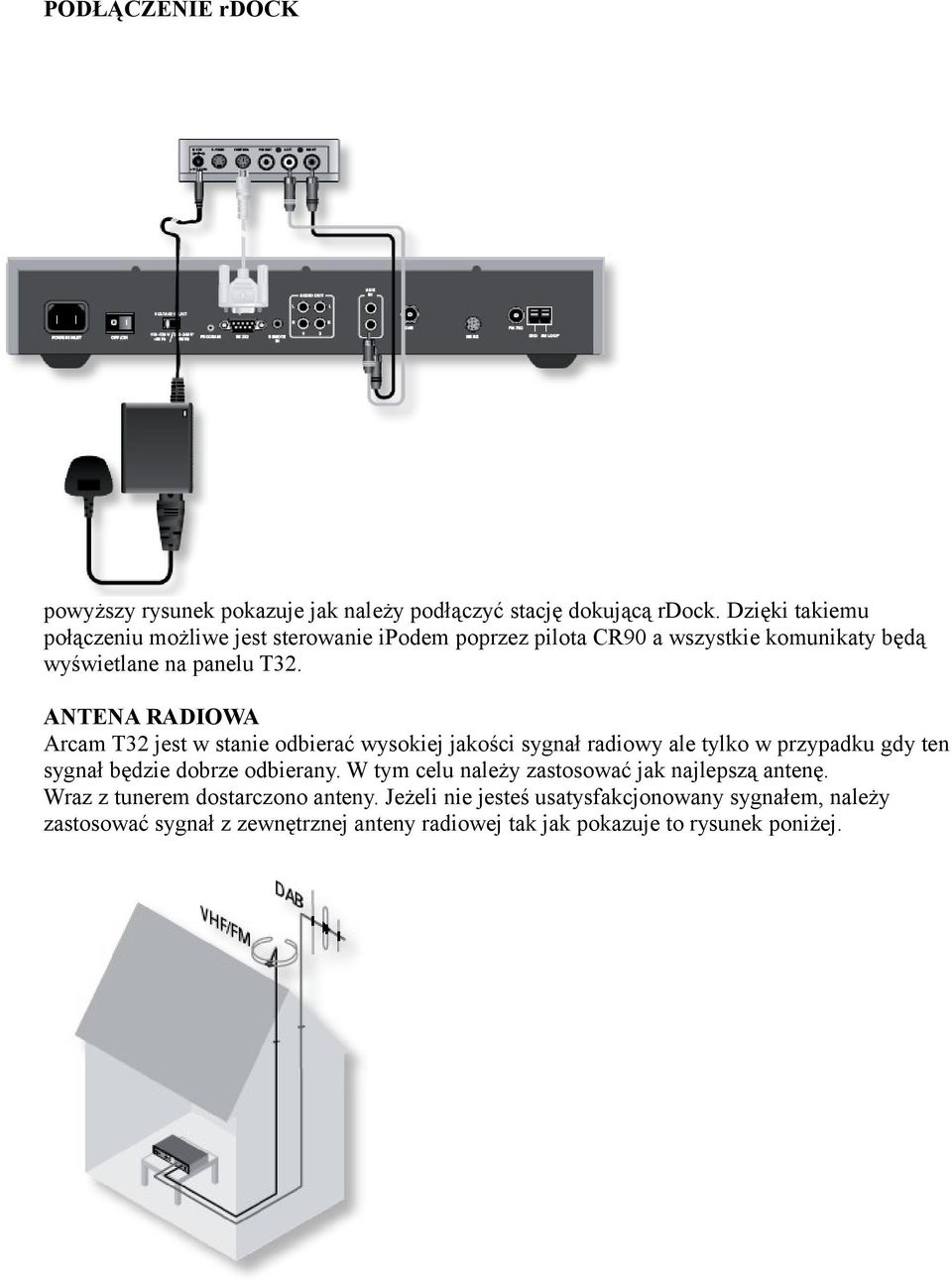

4 PODŁĄCZENIE rdock powyższy rysunek pokazuje jak należy podłączyć stację dokującą rdock. Dzięki takiemu połączeniu możliwe jest sterowanie ipodem poprzez pilota CR90 a wszystkie komunikaty będą wyświetlane na panelu T32. ANTENA RADIOWA Arcam T32 jest w stanie odbierać wysokiej jakości sygnał radiowy ale tylko w przypadku gdy ten sygnał będzie dobrze odbierany. W tym celu należy zastosować jak najlepszą antenę. Wraz z tunerem dostarczono anteny. Jeżeli nie jesteś usatysfakcjonowany sygnałem, należy zastosować sygnał z zewnętrznej anteny radiowej tak jak pokazuje to rysunek poniżej.

5 STEROWANIE TUNEREM Przyciski na panelu przednim: STANDBY: Włącznik trybu pracy i standby (zielona dioda Tuner w trybie pracy, czerwona dioda tryb standby) Tuner można włączyć wciskając na pilocie zdalnego sterowania. DISP: Steruje jasnością wyświetlacza. Pilot zdalnego sterowania: MENU: Uruchamia Menu tunera. Nawigacja menu odbywa się za pomocą pokrętła umieszczonego na przednim panelu oraz przycisków nawigacyjnych. Pilot zdalnego sterowania. PRZYCISKI NAWIGACYJNE: (Góra, dół) Przyciski nawigacyjne lub pozwalają na zmianę sygnału radiowego pomiędzy AM, FM, DAB i Sirius a także ipod/aux. Przyciski te służą do nawigacji menu tunera. Pilot zdalnego sterowania: INFO: Wciśnij przycisk INFO by zmienić informacje wyświetlane na wyświetlaczu tunera.. Pilot zdalnego sterowania: OK: Wciśnij OK w celu potwierdzenia wyboru cyfrowej stacji radiowej lub wyboru presetu. Pilot zdalnego sterowania: POKRĘTŁO: Służy do wyszukiwania częstotliwości, zmiany presetów. Służy również do wprowadzania ustawień w menu. PRZYCISKI PRESETÓW (1-8, 2-9 itd.): Wciśnij przycisk by wywołać pierwszy preset przycisku (np. 1) Wciśnij i przytrzymaj przycisk by wywołać drugi preset przycisku (np. 8) PRESET: Wciśnij PRESET by wywołać stację lub kanał zaprogramowany w presecie. STORE: Przycisk ten pozwala przypisać ustawioną częstotliwość na pierwszy wolny preset.

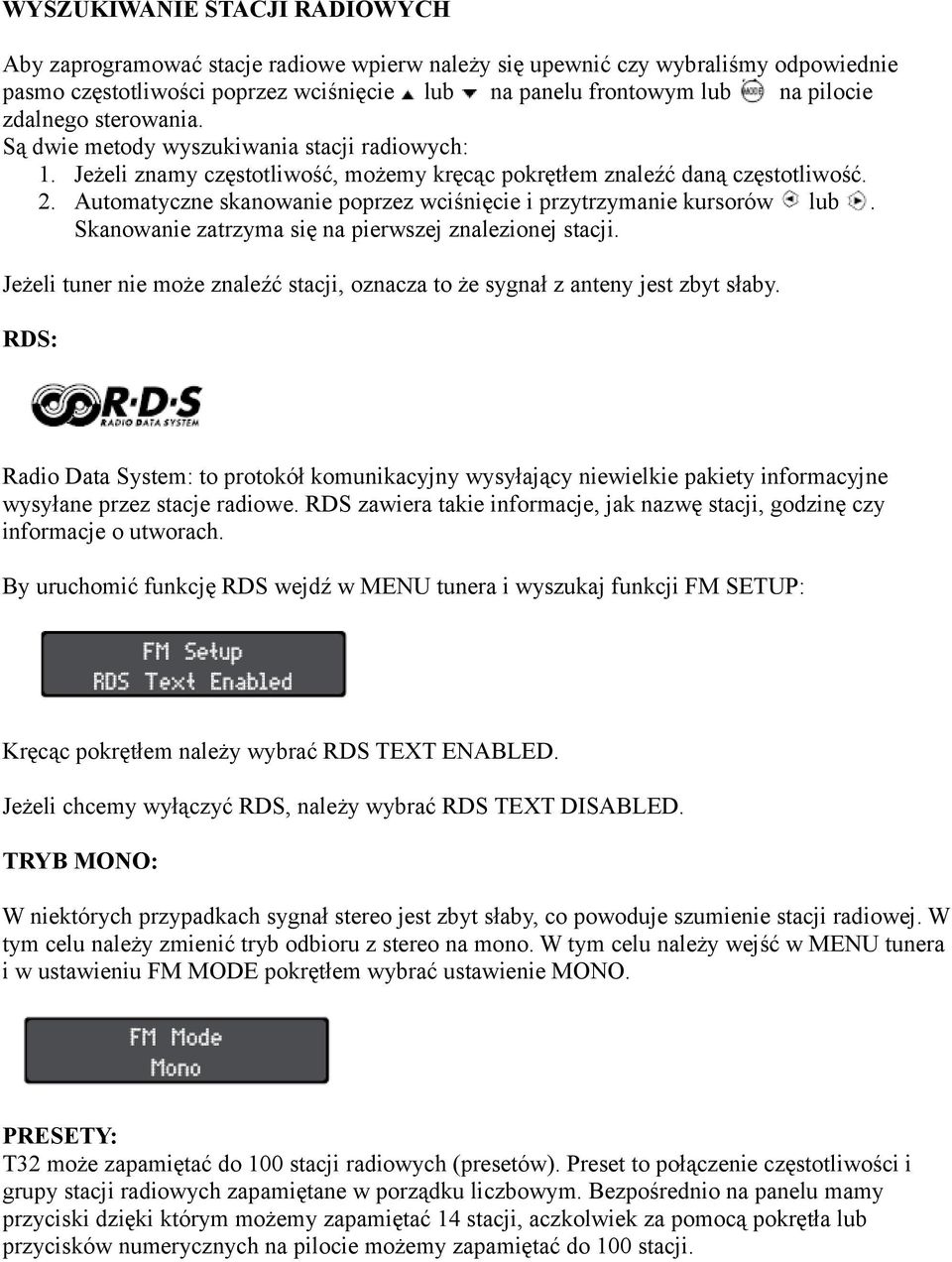

6 WYSZUKIWANIE STACJI RADIOWYCH Aby zaprogramować stacje radiowe wpierw należy się upewnić czy wybraliśmy odpowiednie pasmo częstotliwości poprzez wciśnięcie lub na panelu frontowym lub na pilocie zdalnego sterowania. Są dwie metody wyszukiwania stacji radiowych: 1. Jeżeli znamy częstotliwość, możemy kręcąc pokrętłem znaleźć daną częstotliwość. 2. Automatyczne skanowanie poprzez wciśnięcie i przytrzymanie kursorów lub. Skanowanie zatrzyma się na pierwszej znalezionej stacji. Jeżeli tuner nie może znaleźć stacji, oznacza to że sygnał z anteny jest zbyt słaby. RDS: Radio Data System: to protokół komunikacyjny wysyłający niewielkie pakiety informacyjne wysyłane przez stacje radiowe. RDS zawiera takie informacje, jak nazwę stacji, godzinę czy informacje o utworach. By uruchomić funkcję RDS wejdź w MENU tunera i wyszukaj funkcji FM SETUP: Kręcąc pokrętłem należy wybrać RDS TEXT ENABLED. Jeżeli chcemy wyłączyć RDS, należy wybrać RDS TEXT DISABLED. TRYB MONO: W niektórych przypadkach sygnał stereo jest zbyt słaby, co powoduje szumienie stacji radiowej. W tym celu należy zmienić tryb odbioru z stereo na mono. W tym celu należy wejść w MENU tunera i w ustawieniu FM MODE pokrętłem wybrać ustawienie MONO. PRESETY: T32 może zapamiętać do 100 stacji radiowych (presetów). Preset to połączenie częstotliwości i grupy stacji radiowych zapamiętane w porządku liczbowym. Bezpośrednio na panelu mamy przyciski dzięki którym możemy zapamiętać 14 stacji, aczkolwiek za pomocą pokrętła lub przycisków numerycznych na pilocie możemy zapamiętać do 100 stacji.

7 ZAPAMIĘTYWANIE PRESETÓW 1. Wybierz częstotliwość 2. Wciśnij STORE na panelu frontowym lub pilocie. T32 pokaże najniższy wolny preset (cyfrę) 3. Wciśnij OK by zapamiętać preset. Użytkownik sam może zadecydować, który preset wybrać. W tym celu należy użyć pokrętła lub kursorów na pilocie (prawo, lewo) by wybrać żądany preset. Wciśnij OK, by zapamiętać wybrany preset. Jeżeli wybierzesz preset, który już został zaprogramowany, to zaprogramowany preset zostanie zmieniony na nowy. WYBIERANIE ZAPROGRAMOWANYCH PRESETÓW: Jest kilka możliwości by wybrać zaprogramowany preset: 1. Wciskając przyciski presetów na panelu frontowym: krótko: 1-7, wciskając i przetrzymując: Używając klawiszy alfanumerycznych na pilocie. 3. Wciskając PRESET na panelu frontowym lub P/TUNE na pilocie i używając pokrętła lub kursorów prawo lewo na pilocie. W tym przypadku możemy wybrać presety od 1 do 100. WSPÓŁPRACA Z ipodem: Jeżeli podłączymy rdock do T32, tuner automatycznie przejdzie w tryb ipod W przypadku użycia rlead musimy ustawić tryb w MENU tunera. Należy w tym celu wejść w MENU tunera i w trybie EXTERNAL INPUT używając pokrętła wybrać: ipod MODE ENABLED. Wybierz kursorami nawigacyjnymi góra dół źródło ipod. Na wyświetlaczu pojawi się napis ipod jak na rysunku poniżej.

8 NAWIGACJA: po podłączeniu ipoda wyświetlacz zmienia się na: Poprzez nawigację z pilota zdalnego sterowania kursorami góra - dół i potwierdzenie OK możemy wybrać tryb wyboru muzyki: W ten sam sposób można wybrać określony utwór: LOSOWY WYBÓR LUB POWTARZANIE: Wciskając SHUFF na pilocie możemy uruchomić tryb losowego wyboru utworów. Przez wciśnięcie RPT na pilocie uruchamiamy tryb REPEAT. WEJŚCIE AUX: Standardowe wejście AUX w T32 jest zamiennym wejściem do podłączenia rdocka lub rleada poprzez standardowy kabel chinch. W tym celu należy wejść w MENU tunera i wybrać EXTERNAL INPUT oraz wybrać: INPUT LABBELED AUX:

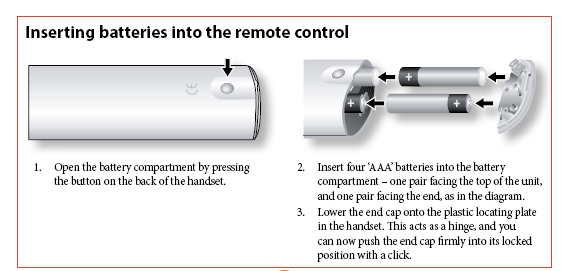

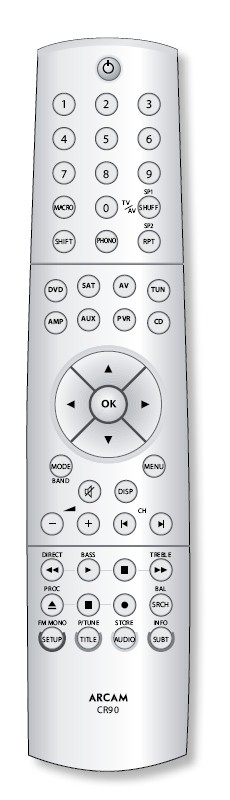

9 PILOT ZDALNEGO STEROWANIA: Tuner T32 jest wyposażony w pilot CR90, który może obsługiwać do 8 źródeł. Aby sterować tunerem należy wcisnąć na pilocie przycisk źródłowy TUN: WYMIANA BATERII W PILOCIE OTWÓRZ POKRYWĘ POPRZEZ PRZYCIŚNIĘCIE GUZIKA JAK POKAZUJE RYSUNEK POWYŻEJ. WŁÓŻ 4 BATERIE AAA ZGODNIE Z POLARYZACJĄ POKAZANĄ NA RYSUNKU POWYŻEJ. W razie jakichkolwiek pytań lub wątpliwości prosimy o kontakt z firmą Audio Center Poland jedynym dystrybutorem produktów Arcam na Polskę: tel
