1 INSTRUKCJA OBSŁUGI ARCAM SUBWOOFER LOGO

2 INSTRUKCJA BEZPIECZEŃSTWA UWAGA! ABY UNIKNĄĆ RYZYKA POŻARU LUB PORAŻENIA PRĄDEM NALEŻY CHRONIĆ URZĄDZENIE PRZED DESZCZEM I WYSOKĄ WILGOTNOŚCIĄ Uwaga! Aby nie dopuścić do porażenia prądem należy dokładnie wpiąć wtyczkę sieciową do gniazdka. Urządzenie nie powinno być narażone kontakt z wodą, np. przez ochlapanie lub oblanie. Należy również zadbać o to, aby zostało ustawione w miejscu, w którego sąsiedztwie nie znajdują się żadne płyny, np. wazony z kwiatami, doniczki, akwarium itp. Ogniwa bateryjne Proszę używać ogniw bateryjnych zgodnie z ogólnymi zasadami panującymi na terenie danego terytorium. Proszę uważnie przeczytać poniższe zalecenia Nie wolno używać tego urządzenia w pobliżu wody. Należy je czyścić tylko miękkimi szmatkami. Proszę przeczytać instrukcję i stosować się do poleceń. Pomoże to właściwie wyregulować, a następnie używać system oraz czerpać z niego radość. Należy zachować instrukcję. Nie wolno zakrywać kratek wentylacyjnych z tyłu subwoofera. Nie należy urządzenia instalować w pobliżu źródeł ciepła, takich jak grzejnik, kaloryfer, piekarnik i innych elementów grzejnych (w tym wzmacniaczy). Nie wolno zmieniać typu sieciowego kabla połączeniowego, z trzema bolcami. Szeroki, trzeci bolec został wprowadzony dla bezpieczeństwa użytkownika. Należy chronić przewód sieciowy przed chodzeniem po nim i stawianiem na nim ciężkich przedmiotów. Należy używać wyłącznie akcesoriów dostarczonych przez firmę Arcam. Zaleca się odłączenie urządzenia podczas burzy lub kiedy nie będzie używany przez dłuższy okres czasu. Konserwację i ewentualne naprawy należy pozostawić wykwalifikowanemu personelowi. Naprawa jest konieczna zawsze wtedy, kiedy urządzenie jest uszkodzone, np. przetarty został przewód sieciowy, wylano na urządzenie płyn lub do środka wpadł jakiś przedmiot. Zalecenie to obejmuje również kontakt z wodą, deszczem lub wzmożoną wilgotnością, jeżeli nie funkcjonuje zgodnie z przeznaczeniem lub został upuszczony. Gorąco rekomendujemy ustawienie amplitunera jedynie na specjalnie wykonanym dla tego celu standzie (szafce, podstawce). Jeżeli urządzenie znajdzie się na ruchomym stoliku (z kółkami), należy go przemieszczać z wyjątkową ostrożnością tak, aby nie zewrzeć kabli głośnikowych. Produkt ten posiada certyfikat zgodności elektrycznej IEC

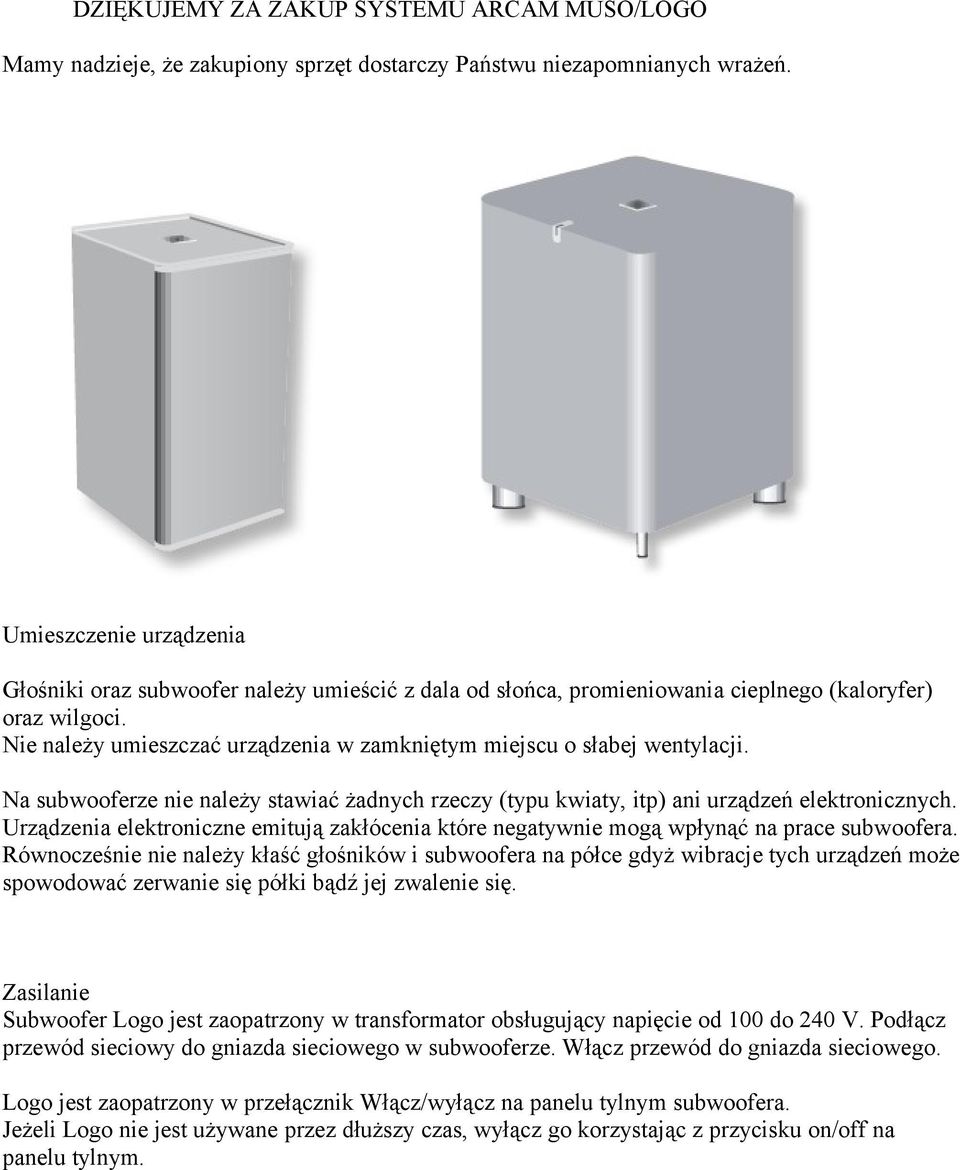

3 DZIĘKUJEMY ZA ZAKUP SYSTEMU ARCAM MUSO/LOGO Mamy nadzieje, że zakupiony sprzęt dostarczy Państwu niezapomnianych wrażeń. Umieszczenie urządzenia Głośniki oraz subwoofer należy umieścić z dala od słońca, promieniowania cieplnego (kaloryfer) oraz wilgoci. Nie należy umieszczać urządzenia w zamkniętym miejscu o słabej wentylacji. Na subwooferze nie należy stawiać żadnych rzeczy (typu kwiaty, itp) ani urządzeń elektronicznych. Urządzenia elektroniczne emitują zakłócenia które negatywnie mogą wpłynąć na prace subwoofera. Równocześnie nie należy kłaść głośników i subwoofera na półce gdyż wibracje tych urządzeń może spowodować zerwanie się półki bądź jej zwalenie się. Zasilanie Subwoofer Logo jest zaopatrzony w transformator obsługujący napięcie od 100 do 240 V. Podłącz przewód sieciowy do gniazda sieciowego w subwooferze. Włącz przewód do gniazda sieciowego. Logo jest zaopatrzony w przełącznik Włącz/wyłącz na panelu tylnym subwoofera. Jeżeli Logo nie jest używane przez dłuższy czas, wyłącz go korzystając z przycisku on/off na panelu tylnym.

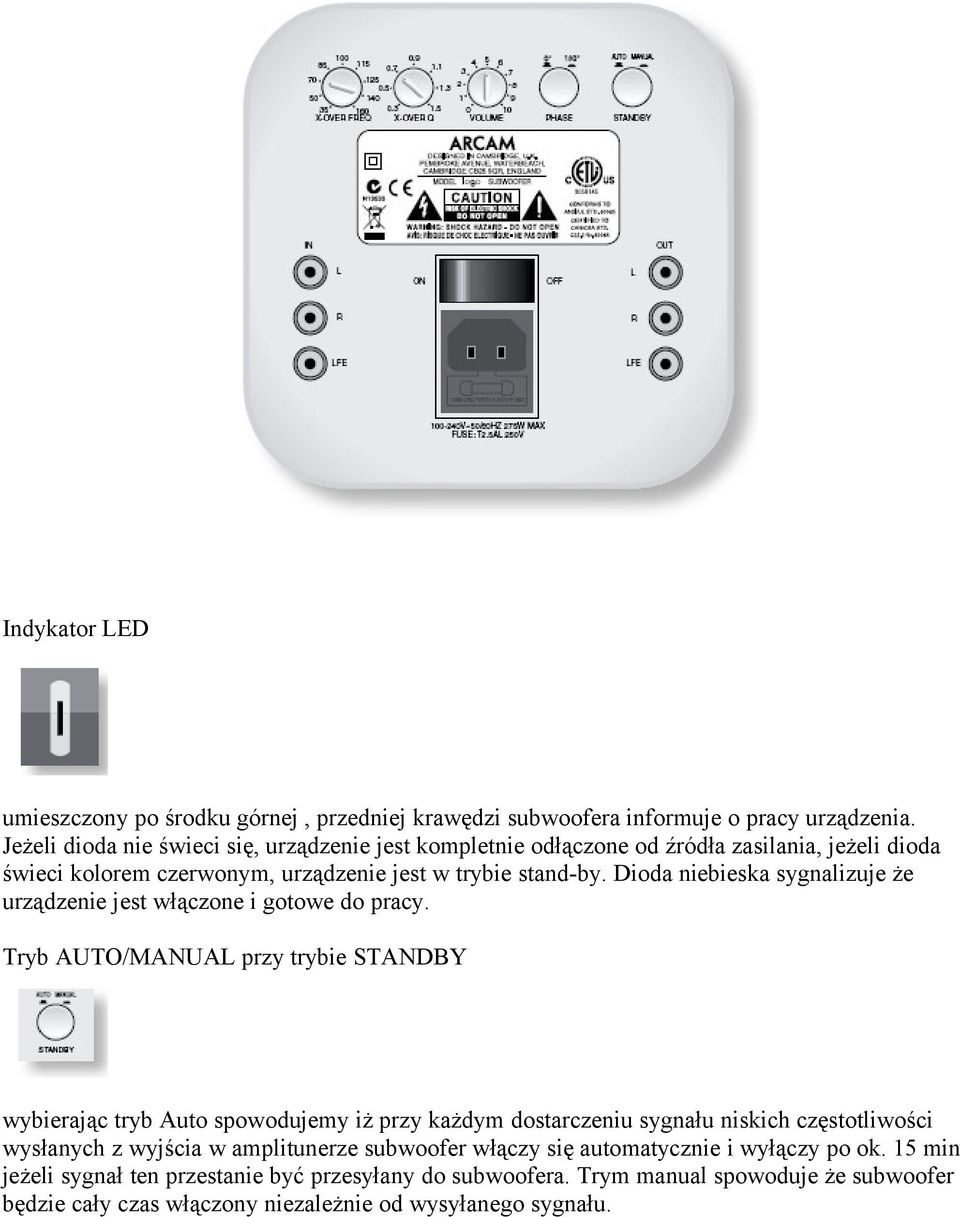

4 Indykator LED umieszczony po środku górnej, przedniej krawędzi subwoofera informuje o pracy urządzenia. Jeżeli dioda nie świeci się, urządzenie jest kompletnie odłączone od źródła zasilania, jeżeli dioda świeci kolorem czerwonym, urządzenie jest w trybie stand-by. Dioda niebieska sygnalizuje że urządzenie jest włączone i gotowe do pracy. Tryb AUTO/MANUAL przy trybie STANDBY wybierając tryb Auto spowodujemy iż przy każdym dostarczeniu sygnału niskich częstotliwości wysłanych z wyjścia w amplitunerze subwoofer włączy się automatycznie i wyłączy po ok. 15 min jeżeli sygnał ten przestanie być przesyłany do subwoofera. Trym manual spowoduje że subwoofer będzie cały czas włączony niezależnie od wysyłanego sygnału.

5 Podłączenie do źródła dźwięku. Upewnij się iż twój procesor/amplituner jest wyłączony zanim podłączysz Logo. Podłączanie przy włączonym urządzeniu może spowodować uszkodzenie głośników bądź elektroniki. Podłącz za pomocą kabla subwooferowego wyjście SUB PRE-OUT w twoim amplitunerze/procesorze do wejścia LFE IN w subwooferze. Jeżeli twoje urządzenie nie posiada wyjścia LFE możesz podłączyć kablem RCA subwoofer za pomocą wyjścia L/R PRE OUT twojego urządzenia do wejścia L/R IN Logo. Po podłączeniu uruchom procesor/amplituner ściszając całkowicie urządzenie, następnie włącz subwoofer i powoli podwyższaj poziom głośności na amplitunerze/procesorze. UWAGA!!! Tak jak nowe auto, tak i głośniki i subwoofer potrzebują tzw wygrzania zanim osiągną swój poziom jakości dźwięku. Zajmie to około 50 godzin słuchania. Głośniki i subwoofer należy czyścić miękką. Nie należy używać chemicznych środków czyszczących. Głośniki Arcama są zaprojektowane do użytku domowego. Firma nie odpowiada za uszkodzenia powstałe w wyniku użytkowania sprzętu w warunkach publicznych typu, bary, puby, dyskoteki. PRZYKŁADY PODŁACZENIA SUBWOOFERA: PEŁNY SYSTEM 5.1

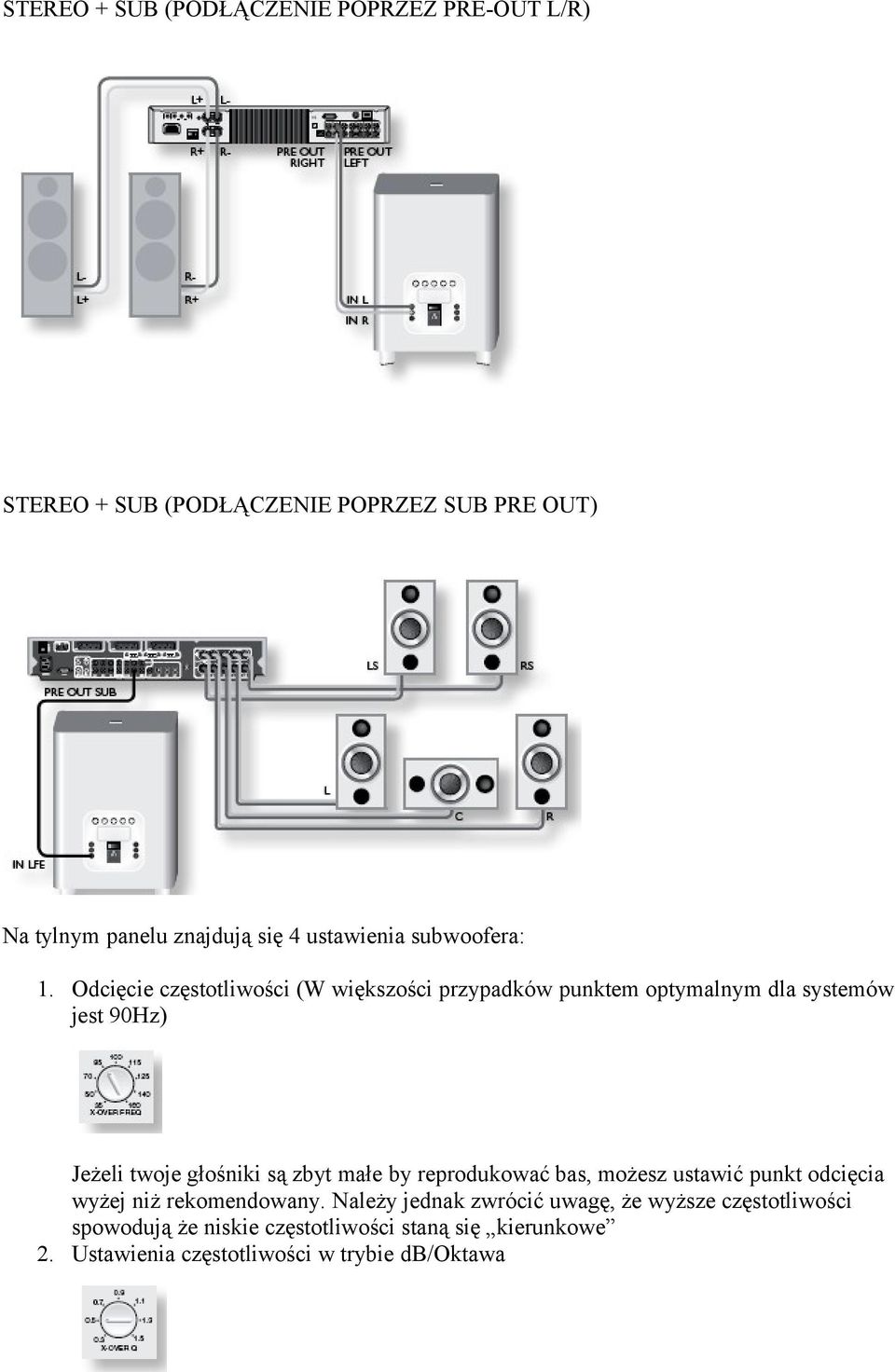

6 STEREO + SUB (PODŁĄCZENIE POPRZEZ PRE-OUT L/R) STEREO + SUB (PODŁĄCZENIE POPRZEZ SUB PRE OUT) Na tylnym panelu znajdują się 4 ustawienia subwoofera: 1. Odcięcie częstotliwości (W większości przypadków punktem optymalnym dla systemów jest 90Hz) Jeżeli twoje głośniki są zbyt małe by reprodukować bas, możesz ustawić punkt odcięcia wyżej niż rekomendowany. Należy jednak zwrócić uwagę, że wyższe częstotliwości spowodują że niskie częstotliwości staną się kierunkowe 2. Ustawienia częstotliwości w trybie db/oktawa

7 3. Głośność: Ustawienie głośności zacznij od poziomu 5. Jeżeli bas będzie zbyt punktowy, należy zmniejszyć jego poziom. 4. Faza: Powoduje, że sztucznie możemy oddalić subwoofer od miejsca gdzie siedzimy, jeżeli urządzenie jest zbyt blisko pozycji siedzącego. Rekomendowane częstotliwości dla systemu Muso/Logo: x-over freq: 90Hz x-over q: 0,5 volume: 8 phase: 0 Głośniki Muso polecamy użycie wysokiej jakości kabli głośnikowych w celu uzyskania jak najlepszej jakości dźwięku. Prosimy o zwrócenie uwagi czy kable nie są ułożone blisko kabli zasilania, ponieważ może to wpłynąć na jakość dźwięku. Przed podłączeniem głośników należy upewnić się że procesor/wzmacniacz jest wyłączony. W przeciwnym razie zarówno głośniki jak i wzmacniacz mogą zostać uszkodzone. Przy podłączaniu należy sprawdzić polaryzację i poprawność podłączenia kabli zarówno do wzmacniacza jak i głośników. Do głośników dołączone są maty gumowe, które zabezpieczają przed ześlizgnięciem się głośników z podstawki, ale także tworzą antywibracyjną podstawkę. Dla osiągnięcia optymalnej jakości dźwięku prosimy o umieszczenie ich zgodnie z rysunkiem zamieszczonym poniżej. Jest to tylko propozycja i uzależniona jest od pomieszczenia, w którym zainstalujemy system.

8 W przypadku systemu 5.1 rozmieszczenie głośników pokazuje rysunek poniżej:

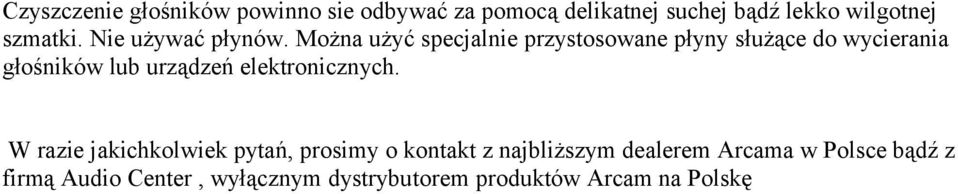

9 Czyszczenie głośników powinno sie odbywać za pomocą delikatnej suchej bądź lekko wilgotnej szmatki. Nie używać płynów. Można użyć specjalnie przystosowane płyny służące do wycierania głośników lub urządzeń elektronicznych. W razie jakichkolwiek pytań, prosimy o kontakt z najbliższym dealerem Arcama w Polsce bądź z firmą Audio Center, wyłącznym dystrybutorem produktów Arcam na Polskę
