1 SKRÓCONA INSTRUKCJA PODŁĄCZENIA RPM-416 /Overvis

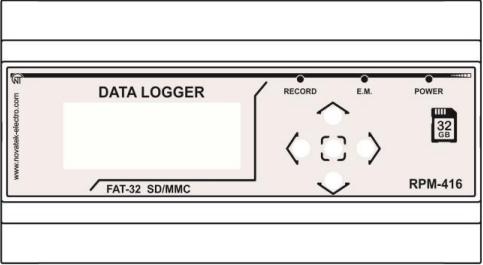

2 1.Ważne zalecenia dotyczące bezpieczeństwa Urządzenie zostało zaprojektowane i wykonane tak, aby zapewnić bezpieczeństwo użytkownika. Nieprawidłowa eksploatacja może narazić użytkownika na porażenie prądem elektrycznym. Produkt posiada zabezpieczenia, które chronią użytkownika. Należy stosować się do wszystkich ostrzeżeń umieszczonych w instrukcji. NIE WOLNO SAMODZIELNIE OTWIERAĆ I NAPRAWIAĆ UZĄDZENIA. ELEMENTY URZĄDZENIA MOGĄ ZNAJDOWAĆ SIĘ POD NAPIĘCIEM SIECIOWYM. NIE WOLNO UŻYWAĆ UZĄDZENIA Z USZKODZENIAMI MECHANICZNYMI OBUDOWY. NIEDOPUSZCZALNY JEST KONTAKT URZĄDZENIA Z WODĄ LUB PRACA W WARUNKACH WYSOKIEJ WILGOTNOŚCI. 2. Opis produktu Rejestrator RPM-416 jest mikroprocesorowym urządzeniem przeznaczonym do pomiaru wartości parametrów elektrycznych, wyświetlania tych wartości na wyświetlaczu oraz archiwizacji danych. overvis.com zaawansowany system monitorowania. W przypadku awarii na obiekcie overvis.com automatycznie zawiadomi personel za pomocą SMS a w niektórych przypadkach nawet pomoże rozwiązać problem zdalnie, za pomocą panelu użytkownika. 3.Instalacja Poniżej umieszczono kilka wskazówek dotyczących poprawngo połączenia rejestratora sieci RPM-416 do serwera Overvis. Zastosowanie się do kroków opisanych poniżej, pomoże uniknąć problemów związanych z niepoprawną instalacją systemu a także pozwoli zredukować czas instalacji. Krok 1 : Podłączenie RPM-416 do sieci lokalnej Jeden koniec kabla Ethernet należy podłączyć do gniazda znajdującego się w rejestratorze drugi koniec kabla podłączyć do gniazda adaptera sieciowego znajdującego się na komputerze lub na innym urządzeniu sieciowym oraz należy włączyć zasilanie.

3 Krok 2. Konfiguracja sieci Ethernet ( Network ) Aby dokonać konfiguracji sieci Ethernet, należy: W menu głównym rejestratora za pomocą przycisków (w górę) lub (w dół) wybrać pozycję menu "Network" (Sieć) i potwierdzić wybór przez naciśniecie przycisku (ok). Na wyświetlaczu rejestratora pojawi się ekran z listą dostępnych pozycji menu służących do konfiguracji interfejsu Ethernet: Modbus TCP pozycja menu służąca do konfiguracji serwera Modbus TCP; HTTP pozycja menu służąca do konfiguracji serwera www; FTP pozycja menu służąca do konfiguracji serwera FTP; Overvis pozycja menu pozwalająca na ustawienie Overvis-client Za pomocą przycisków (w górę) lub (w dół) wybieramy pozycję menu Overvis i potwierdzamy wybór poprzez naciśniecie przycisku (ok). Krok 3 Konfiguracji klienta Overvis Po dokonaniu wyboru pozycji menu Overvis na wyświetlaczu rejestratora pojawi się ekran z listą dostępnych pozycji menu służących do konfiguracji klienta Overvis: State (Stan) pozycja menu wyświetlająca bieżący stan połączenia; On / Off pozycja menu służąca do włączenia lub wyłączenia klienta; Wybieramy pozycję menu On / Off oraz za pomocą przycisku (w górę) wybierz parametr Overvis ON (wybrany parametr zostanie podświetlony kursorem). Naciskamy przycisk (enter), aby zmienić stan serwera. Dalej należy wrócić do poprzedniego menu Overvis. Aby wrócić do poprzedniej pozycji menu, należy za pomocą przycisku (w dół) ustawić kursor w pozycji BACK (Wstecz) i nacisnąć przycisk (enter). Krok 4. Uzyskanie kodu aktywacyjniego. W menu Overvis za pomocą przycisków (w górę) lub (w dół) należy wybrać pozycję Activation, która pozwala dokonać aktywacji połączenia oraz potwierdzić wybór przyciskiem (enter).;

Aktywacja połączenia z serwerem Overvis ( Activation ) Po dokonaniu wyboru danej pozycji menu na wyświetlaczu rejestratora pojawi się ekran pokazujący kod aktywacji. UWAGA!

4 Aktywacja połączenia z serwerem Overvis ( Activation ) Po dokonaniu wyboru danej pozycji menu na wyświetlaczu rejestratora pojawi się ekran pokazujący kod aktywacji. UWAGA! Jeżeli połączenie z serwerem Overvis jest aktywne, zamiast kodu aktywacji wyświetla się napis Already activated. Aby anulować aktywację, należy za pomocą przycisku (w prawo) ustawić kursor w pozycji RESET i nacisnąć przycisk (enter). Krok 5 Połączenie RPM-416 z chmurą Overvis. Wchodzimy na stronę oraz logujemy się do swojego konta użytkownika. W przypadku gdy nie posiadasz aktywnego konta, zarejestruj się. Po dokonaniu rejestracji należy dodać sieć w której będzie znajdować się RPM-416

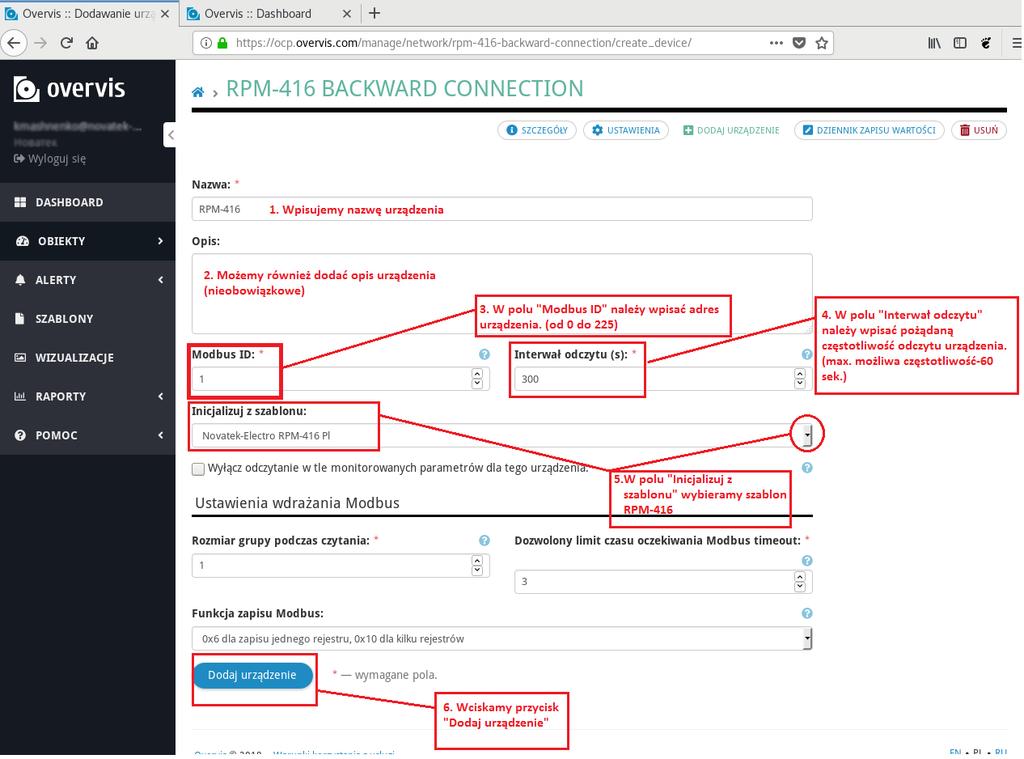

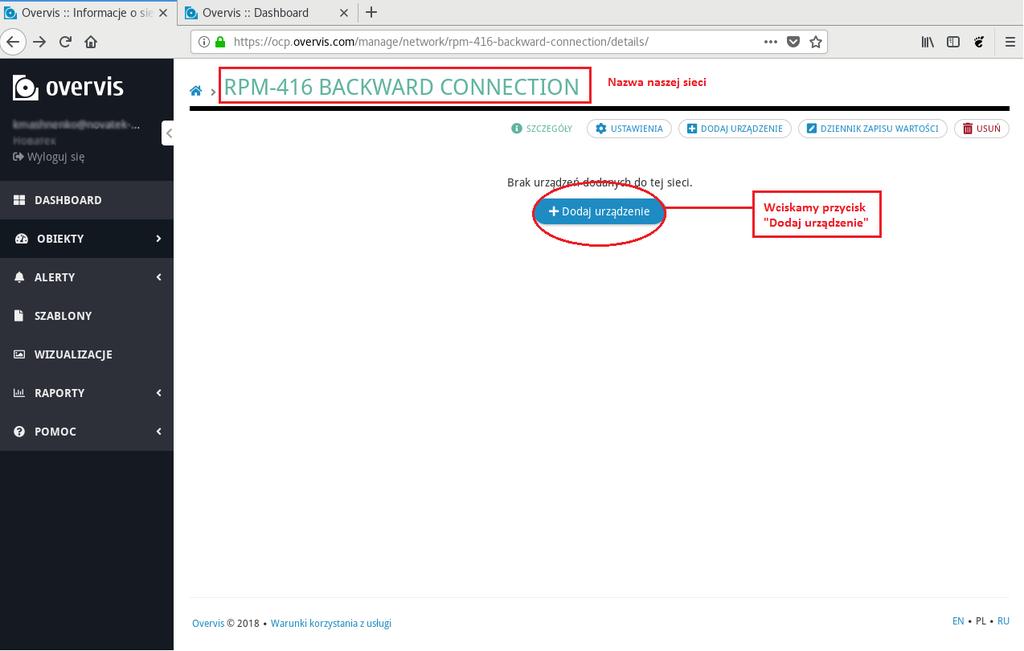

5 Dalej należy wybrać typ połaczenia Krok 6. Dodawanie urządzenia RPM-416 do sieci. Po kliknieciu w przycisk Dodaj sieć, otwiera się nowa karta w której możem dodać urządzenie.

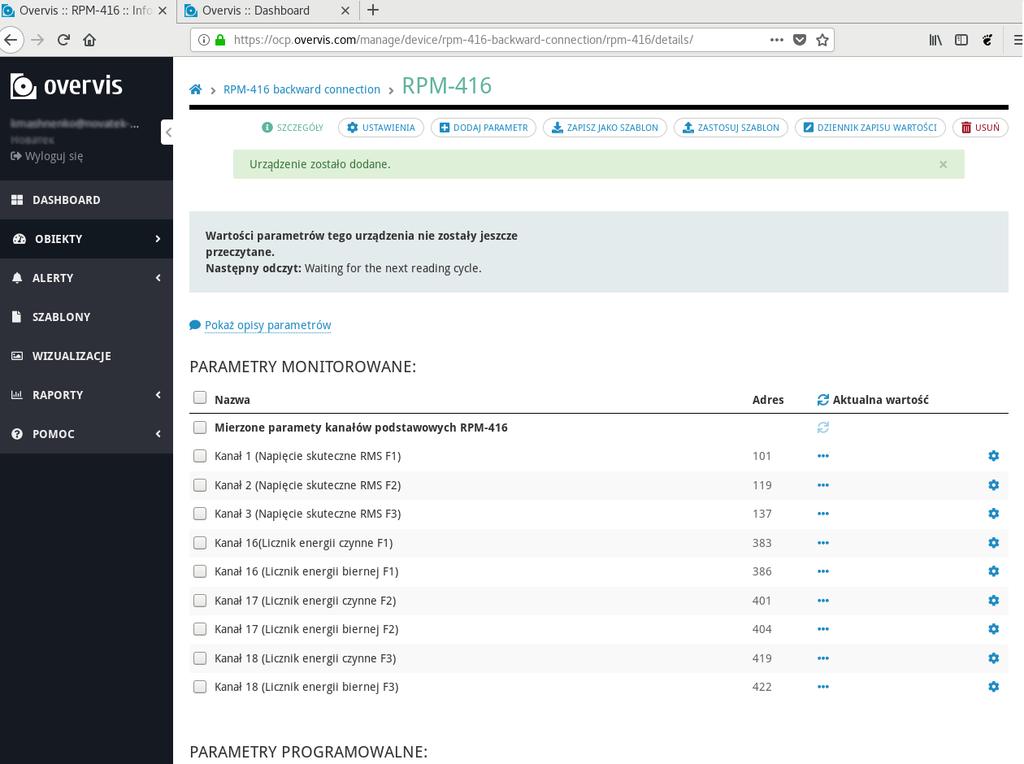

6 Rejestrator parametrów sieci oraz procesów technologicznych RPM-416 został pomyślnie dodany do sieci.
