1 Rittal Dynamic Rack Control Efektywny system inwentaryzacyjny wyposażenia sprzętowego w szafie.

2 Korzyści: Dokładne określanie każdej pozycji serwerów lub innego sprzętu w szafie, U. Rittal Dynamic Rack Control 2

3 Przegląd sprzętu Dynamic Rack Control dostarcza do szafy inteligencję, ponieważ system kontroli myśli samoczynnie. Automatyczna inwentaryzacja umożliwia dokumentowanie w czasie rzeczywistym obłożenia każdej jednostki wysokości w szafie oraz ustalenie dokładnej pozycji odpowiednich komponentów. Współrzędne każdego komponentów sprzętowego są bezpośrednio przesyłane do komputera kontrolnego. Jeśli zmienią się pozycje sprzętu, są one rejestrowane i zgłaszane automatycznie. Zastosowanie Dynamic Rack Control ma na celu ochronę przed utratą sprzętu i danych poprzez natychmiastowe zgłaszanie zmiany stanu. Zintegrowane czytniki w szafie dostarczają przy tym w sposób ciągły wszystkie ważne informacje do systemu komputerowego. Również stale dostępne są informacje podstawowe (producent sprzętu, rodzaj komponentów, data montażu, oprogramowanie, zużycie energii, strata mocy), zapisywane na tagach RFID. Dane podstawowe i bilans mocy indywidualnej rozbudowy szafy. Zestaw danych podstawowych komponentu 482,6 mm (19 ). Rozszerzone informacje o zarządzaniu. Rittal Dynamic Rack Control 3

4 Dynamic Rack Control zalety: Automatyczne rozpoznawanie komponentów w szafie Samodzielne przyporządkowywanie do szafy serwerowej Sygnalizacja zmian stanu w czasie rzeczywistym Pozycjonowanie w ramach U w szafie Integracja w istniejących systemach nadzorowania Zarządzanie mocą elektryczną i utratą mocy dla każdego komponentu w szafie Zarządzanie wolną pojemnością przy mocy chłodzenia i zasilaniu prądem w szafie Możliwa integracja z oprogramowaniem Data Center Management RiZone Rittal Rittal Dynamic Rack Control 4

5 Lokalizowanie i identyfikacja sprzętu Efektywną redukcję kosztów oferuje Dynamic Rack Control poprzez prosty montaż i łatwą obsługę. Montaż w szafie możliwy jest bez zapotrzebowania na U. Istniejące aplikacje mogą być po prostu doposażane. Obsługa: kilka czynności wystarczy i rama montażowa jest zamontowana; każdy komponent sprzętowy jest przy tym wyposażany w tag RFID. Dzięki temu inteligentny system pracuje bezdotykowo. Identyfikacja komponentów odbywa się bez stosowania przewodów. Antena w szafie odbiera sygnały czujników i tagów RFID. Prawidłowa pozycja sprzętu potwierdzona jest przez migające diody LED. Na tagach RFID zapisywane są liczby danych, które między innymi także umożliwiają rozpoznawanie elektrycznych pojemności mocy w szafie, czyli nadzorowanie energii i mocy chłodzenia. Tag/mocowanie/kontakt Wszystkie informacje o zastosowanym sprzęcie zapisywane są bezpośrednio na odpowiednim tagu RFID. Nadzorowanie/CMC Controller łączy RFID-Reader ramy montażowej 19 z systemem CMC-TC. W ten sposób każda U i wszystkie informacje o zastosowanym tam sprzęcie mogą być nadzorowane i zarządzane przez oprogramowanie, również w RiZone. Rittal Dynamic Rack Control 5

6 Dynamic Rack Control Rozwiązanie systemowe z Rittal Ramy montażowe RFID do TS 8 Ze zintegrowanym RFID-Reader (antena) do mocowania komponentów montażowych 19. Rama montażowa może być mocowana ze zmienną głębokością w TS 8 i służy do rozbudowywania przedniej przestrzeni montażowej 482,6 mm (19 ). Rejestracja pozycji komponentów odbywa się dokładnie na 1/3 U, do tego na jednostkę wysokości zintegrowane są 3 elementy antenowe oraz sygnalizacyjne diody LED. W ten sposób prawidłowo rozpoznawane jest także położenie montażowe komponentów, gdy nie znajdują się one dokładnie w siatce wysokości. Także odczytywanie i zapisywanie tagów RFID sygnalizowane jest zawsze przez LED. Dodatkowo potrzebna jest pasująca rama montażowa bez RFID-Reader (patrz tabela zamówienia) do utworzenie tylnego poziomu montażowego. RFID Tags Na każdy komponent potrzebny jest 1 RFID- Tag. Każdy tag posiada Unique ID (UID, nie bieżący), który nie może zostać zmieniony, w przeciwnym razie dane ISO zostaną zgodnie zapisane w tagu. W stanie dostawy tagi nie są zapisane. Tag przyklejany jest wewnątrz/z prawej strony do kątownika mocującego 19. W tym celu tag wyposażony jest w powierzchnię klejącą. Następnie komponent z tagiem przykręcany jest do poziomu 19". Do szaf TS 8 Szerokoś ć mm Wysokość mm U Rama Rama montażowa montażowa RFID część tylna przednia Nr kat. DK Nr kat. DK Pozostałe wymiary na zapytanie. Obciążalność: maks kg obciążenie statyczne przy równomiernym rozdzieleniu na dwa poziomy montażowe 482,6 mm (19 ). Materiał: Blacha stalowa, ocynkowana, chromianowana Zakres dostawy: Wraz z materiałem do mocowania Pasywny, opisujący tag RFID (13,56 MHz Opak. Nr kat. DK 20 szt Dodatkowo wymagane: RFID Controller, patrz niżej i CMC-TC Processing Unit II 1) (oprogramowanie od wersji 2.70), DK , Zasilacz szerokopasmowy (sek. 24 V DC), DK , 1 U jednostka montażowa, DK , Kabel przyłączeniowy (Cat5), DK , CMC-TC kabel programowania, DK , kabel przyłączeniowy (DE) 230 V AC, DK , Patrz Katalog IT od strony ) Wystarczy dla 1 4 szaf z ramą montażową RIFD. RFID Controller Sterownik łączy RFID-Reader ramy montażowej 19 z systemem CMC-TC. Dodatkowo możliwe jest później podłączenie do tego sterownika dodatkowego RFID-Floor- Reader w celu dokładnego określania pozycji szafy w Data Center. Na szafę potrzebny jest jeden kontroler RFID. Wymiary obudowy szer. x wys. x głęb.: 136 x 44 (1 U) x 129 mm Materiał: Tworzywo sztuczne Napięcie znamionowe: 24 V DC Przyłącza: Gniazdo RJ45 (podłączenie do CMC-TC) 2 x Mini-DIN (przyłącze ramy RFID & Floor- Reader) Opak. Nr kat. DK 1 szt Dodatkowo wymagane: Moduł montażowy CMC, DK , patrz Katalog IT, strona 170, Cat 5 kabel Patch patrz Katalog IT, strona 169. Rittal Dynamic Rack Control 6

7 Rittal RiZone Rimatrix5 Management Software Efektywność przy najwyżej wydajności dzięki zarządzaniu infrastrukturą danych Co zapewnia oprogramowanie Data Center Management RiZone? 1. RiZone to platforma zarządzająca dla wszystkich komponentów infrastruktury centrum obliczeniowego: Nadzorowanie redundantnych centrów obliczeniowych (aż do Tier IV). Szybka konfiguracja przez automatyczne rozpoznawanie wszystkich aktywnych komponentów RimatriX5. Dokładne dopasowanie do potrzeb przez modułowy model licencyjny. Efektywna administracja fizycznej infrastruktury (od jednoszafowego centrum obliczeniowego aż po maxi centrum obliczeniowe ) dzięki wysokiej elastyczności i dostępności. 2. RiZone może komunikować się z systemem zarządzania serwerami (np. System Center Operations Manager firmy Microsoft) i wpływać bezpośrednio na dostępność poszczególnych aplikacji. 3. RiZone obsługuje protokoły SNMP i BACnet do podłączania i nadzorowania wszystkich urządzeń infrastruktury IT i budynku. Dzięki temu myślenie o wyspach w zarządzaniu IT i budynkami należy do przeszłości. RiZone łatwy, obszerny i przynoszący zyski Wszystkie aktywne komponenty RimatriX5 są automatycznie rozpoznawane i zarządzane w interfejsie użytkownika. Dowolne komponenty, obsługujące protokół SNMP lub BACnet, mogą zostać podłączone przez managera konfiguracji. W tym celu dla tych komponentów dostępne są wszystkie funkcje RiZone. Edytor przebiegu procesu przedstawia wszystkie matematyczne operacje i konfiguruje komponenty. To umożliwia optymalne zespolenie wszystkich parametrów. Zapewnia to nowe możliwości optymalizacji kompletnej infrastruktury. Architektura dopasowywana jest do potrzeb klientów. Wszystkie możliwe przypadki zastosowań od małych serwerowni, aż po duże centra obliczeniowe mogą zostać przedstawione. W konfiguracji o wysokiej dostępności poszczególne serwery RiZone nadzorują się nawzajem i w taki sposób zapewniają dostępność. Poszczególne komunikaty lub wyniki układu czujników oraz przebiegu procesu mogą być przekazywane np. do systemu zarządzania serwerami. To możliwość reakcji bezpośrednio na poziomie serwerów, gdy w infrastrukturze Data Center pojawią się zakłócenia. W ten sposób znacznie wzrasta dostępność każdej aplikacji. Rittal Dynamic Rack Control 7

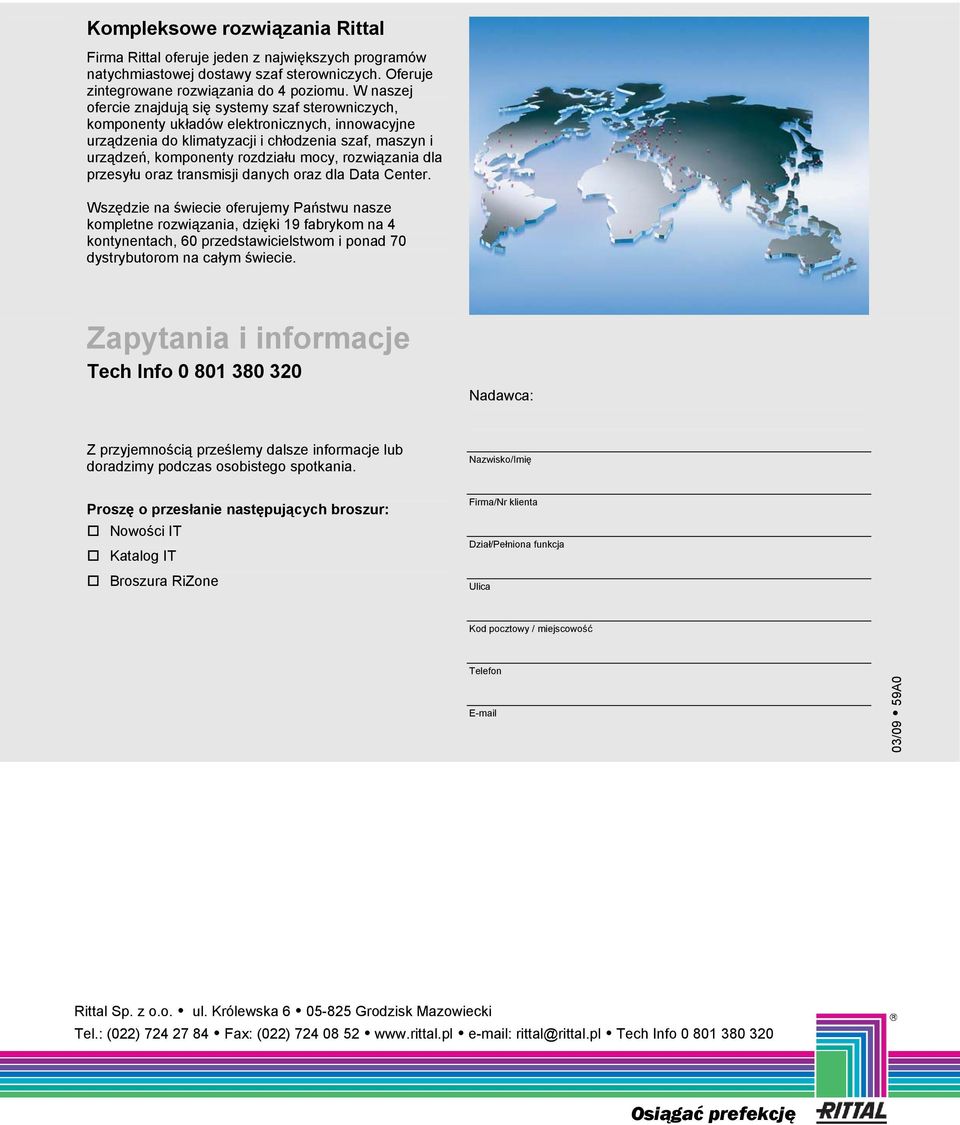

8 Kompleksowe rozwiązania Rittal Firma Rittal oferuje jeden z największych programów natychmiastowej dostawy szaf sterowniczych. Oferuje zintegrowane rozwiązania do 4 poziomu. W naszej ofercie znajdują się systemy szaf sterowniczych, komponenty układów elektronicznych, innowacyjne urządzenia do klimatyzacji i chłodzenia szaf, maszyn i urządzeń, komponenty rozdziału mocy, rozwiązania dla przesyłu oraz transmisji danych oraz dla Data Center. Wszędzie na świecie oferujemy Państwu nasze kompletne rozwiązania, dzięki 19 fabrykom na 4 kontynentach, 60 przedstawicielstwom i ponad 70 dystrybutorom na całym świecie. Zapytania i informacje Tech Info Nadawca: Z przyjemnością prześlemy dalsze informacje lub doradzimy podczas osobistego spotkania. Nazwisko/Imię Proszę o przesłanie następujących broszur: Nowości IT Katalog IT Broszura RiZone Firma/Nr klienta Dział/Pełniona funkcja Ulica Kod pocztowy / miejscowość Telefon 03/09 59A0 Rittal Sp. z o.o. ul. Królewska Grodzisk Mazowiecki Tel.: (022) Fax: (022) rittal@rittal.pl Tech Info Osiągać prefekcję
