1 Wykorzystanie powierzchni magazynowych

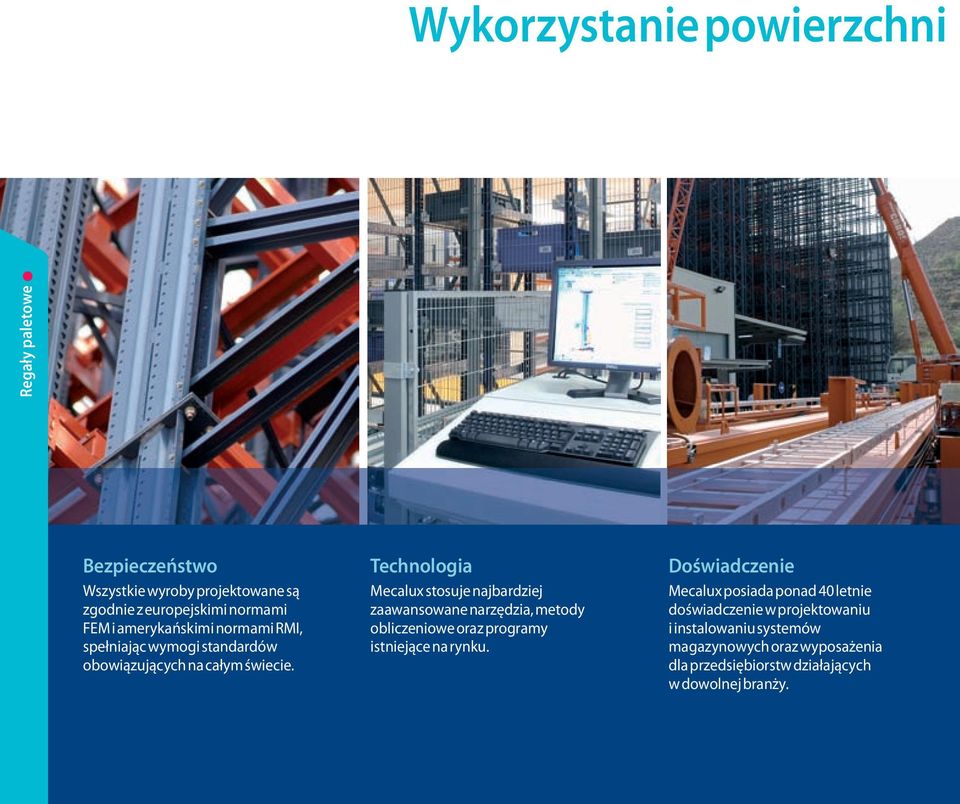

2 Wykorzystanie powierzchni Regały paletowe Bezpieczeństwo Wszystkie wyroby projektowane są zgodnie z europejskimi normami FEM i amerykańskimi normami RMI, spełniając wymogi standardów obowiązujących na całym świecie. Technologia Mecalux stosuje najbardziej zaawansowane narzędzia, metody obliczeniowe oraz programy istniejące na rynku. Doświadczenie Mecalux posiada ponad 40 letnie doświadczenie w projektowaniu i instalowaniu systemów magazynowych oraz wyposażenia dla przedsiębiorstw działających w dowolnej branży.

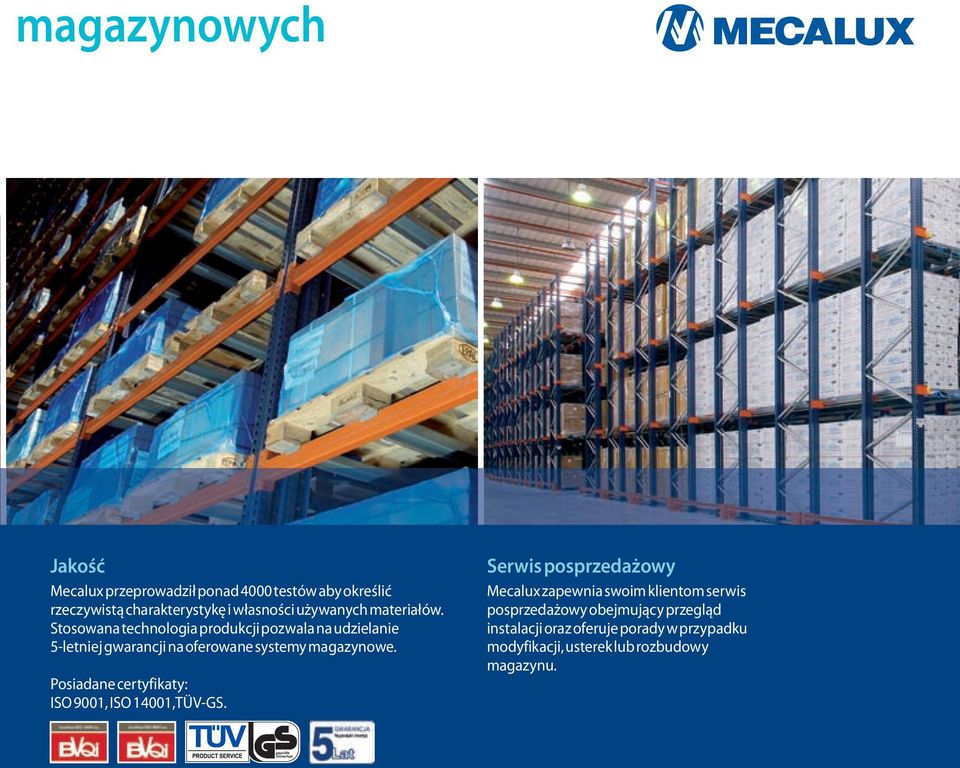

3 magazynowych Jakość Mecalux przeprowadził ponad 4000 testów aby określić rzeczywistą charakterystykę i własności używanych materiałów. Stosowana technologia produkcji pozwala na udzielanie 5-letniej gwarancji na oferowane systemy magazynowe. Posiadane certyfikaty: ISO 9001, ISO 14001,TÜV-GS. Serwis posprzedażowy Mecalux zapewnia swoim klientom serwis posprzedażowy obejmujący przegląd instalacji oraz oferuje porady w przypadku modyfikacji, usterek lub rozbudowy magazynu.

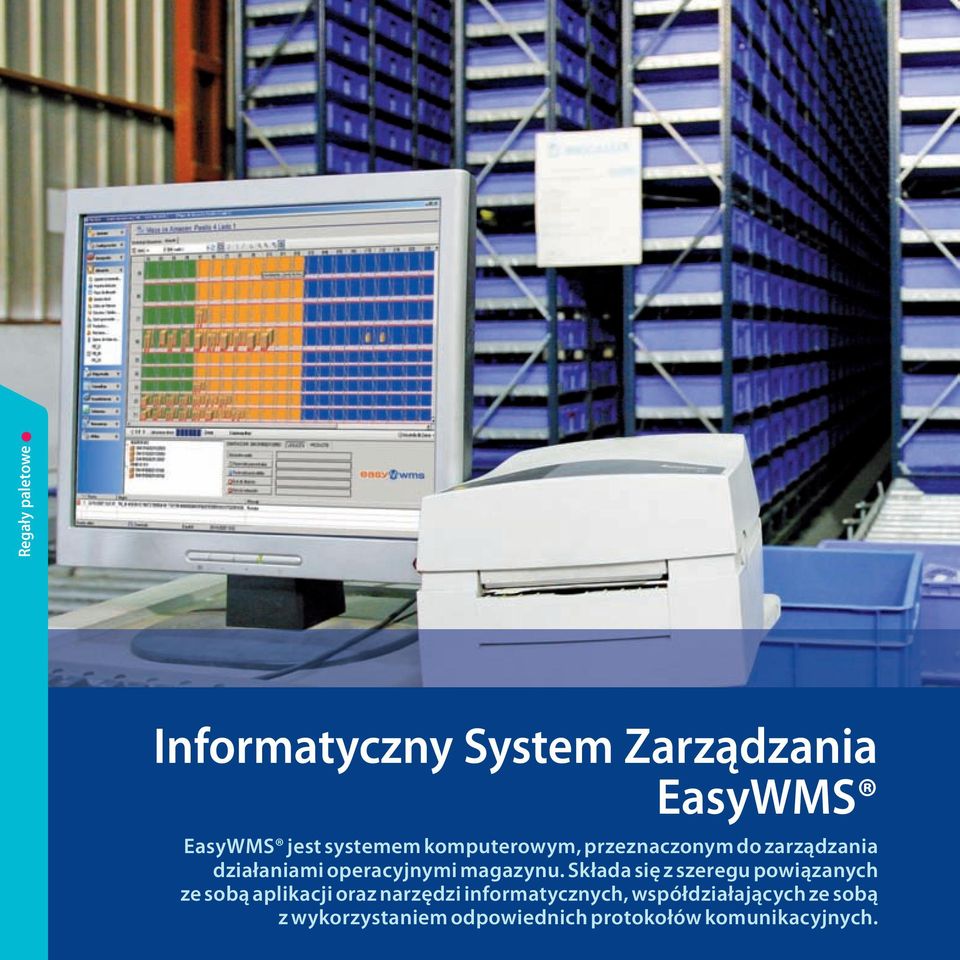

4 Regały paletowe Informatyczny System Zarządzania EasyWMS EasyWMS jest systemem komputerowym, przeznaczonym do zarządzania działaniami operacyjnymi magazynu. Składa się z szeregu powiązanych ze sobą aplikacji oraz narzędzi informatycznych, współdziałających ze sobą z wykorzystaniem odpowiednich protokołów komunikacyjnych.

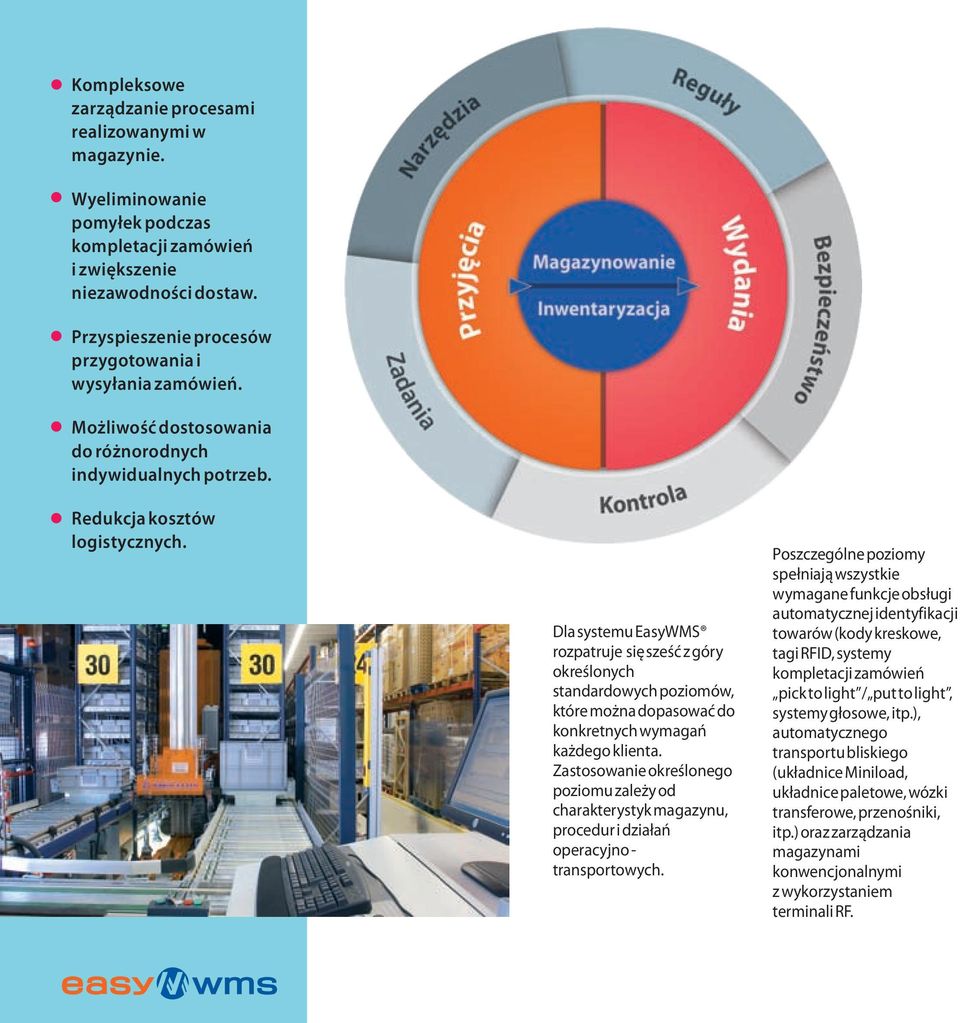

5 Kompleksowe zarządzanie procesami realizowanymi w magazynie. Wyeliminowanie pomyłek podczas kompletacji zamówień i zwiększenie niezawodności dostaw. Przyspieszenie procesów przygotowania i wysyłania zamówień. Możliwość dostosowania do różnorodnych indywidualnych potrzeb. Redukcja kosztów logistycznych. Dla systemu EasyWMS rozpatruje się sześć z góry określonych standardowych poziomów, które można dopasować do konkretnych wymagań każdego klienta. Zastosowanie określonego poziomu zależy od charakterystyk magazynu, procedur i działań operacyjno - transportowych. Poszczególne poziomy spełniają wszystkie wymagane funkcje obsługi automatycznej identyfikacji towarów (kody kreskowe, tagi RFID, systemy kompletacji zamówień pick to light / put to light, systemy głosowe, itp.), automatycznego transportu bliskiego (układnice Miniload, układnice paletowe, wózki transferowe, przenośniki, itp.) oraz zarządzania magazynami konwencjonalnymi z wykorzystaniem terminali RF. wm

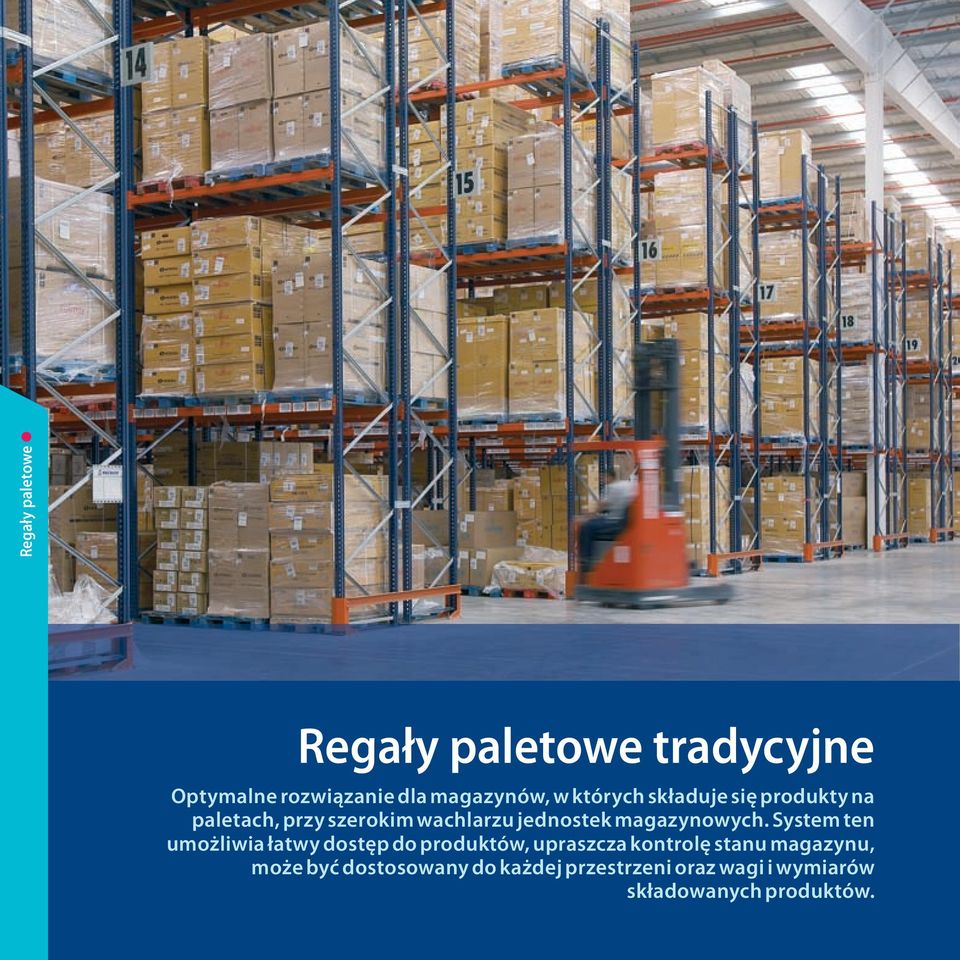

6 Regały paletowe Regały paletowe tradycyjne Optymalne rozwiązanie dla magazynów, w których składuje się produkty na paletach, przy szerokim wachlarzu jednostek magazynowych. System ten umożliwia łatwy dostęp do produktów, upraszcza kontrolę stanu magazynu, może być dostosowany do każdej przestrzeni oraz wagi i wymiarów składowanych produktów.

7 Najbardziej uniwersalny system, zapewniający bezpośredni dostep do każdej palety. Pozwala zmaksymalizować dostępną powierzchnię składowania. Umożliwia całkowitą kontrolę stanu magazynu. Na każdą przestrzeń składowania przypada jedna paleta. Możliwość łączenia z poziomami picking dla ręcznego konfekcjonowania produktów. Elementy składowe 1) Ramy 2) Belki nośne 3) Blokada zabezpieczająca 4) Łącze ram 5) Podkładki poziomujące 6) Ochrona słupa 7) Ochrona ramy 8) Usztywnienie pionowe 9) Łącze portykowe 10) Podpora palety 11) Podpora kontenera 12) Trawers pod półkę z płyty wiórowej 13) Półka z płyty wiórowej 14) Półka ocynkowana 15) Półka z siatki 16) Podpora beczki 17) Odbojnik palety 18) Siatka zabezpieczająca 19) Trawers podwyższający 20) Tablica informacyjna 21) Tabliczka identyfikacyjna korytarza Łączenie z poziomami picking Tradycyjne regały paletowe mogą zawierać poziomy picking do ręcznego składowania i kompletowania ładunków w przypadku, gdy zamówienia przygotowywane są już w korytarzu roboczym lub zatoczce. Regały ze wspornikami na szpule Łatwe i bezpieczne rozwiązanie magazynowania tego typu elementów.

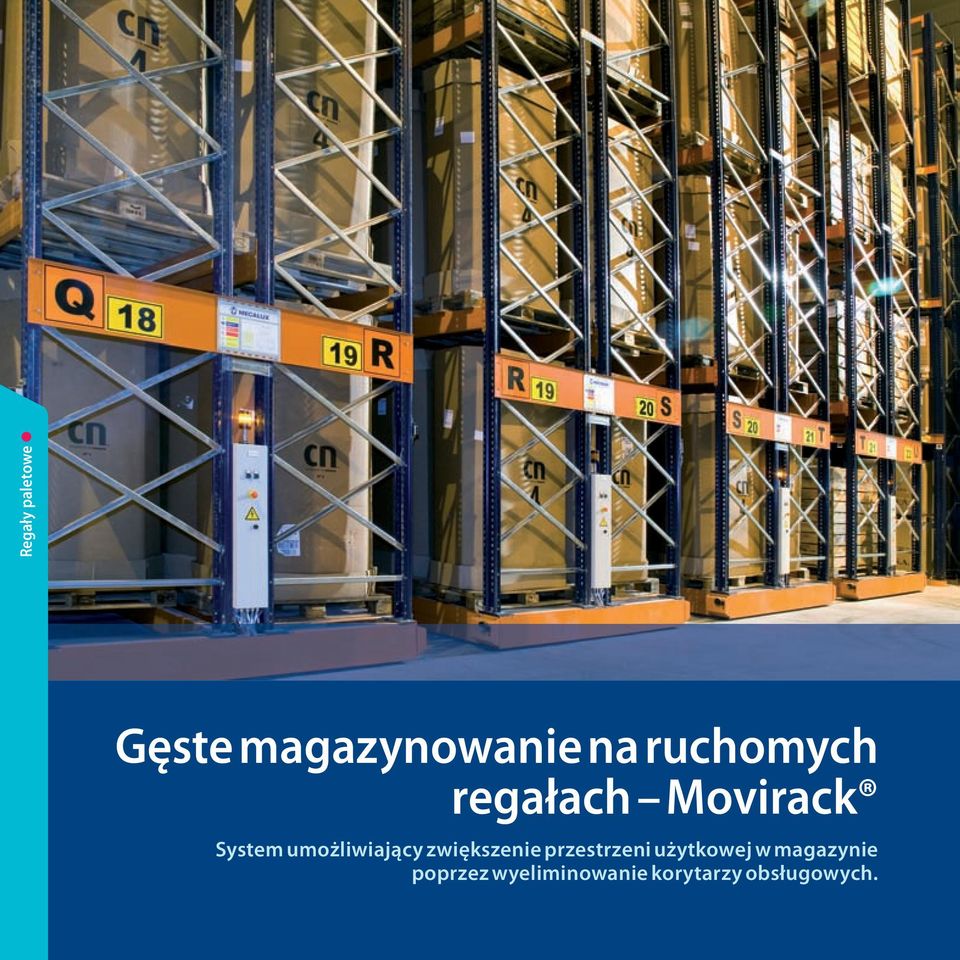

8 Regały paletowe Gęste magazynowanie na ruchomych regałach Movirack System umożliwiający zwiększenie przestrzeni użytkowej w magazynie poprzez wyeliminowanie korytarzy obsługowych.

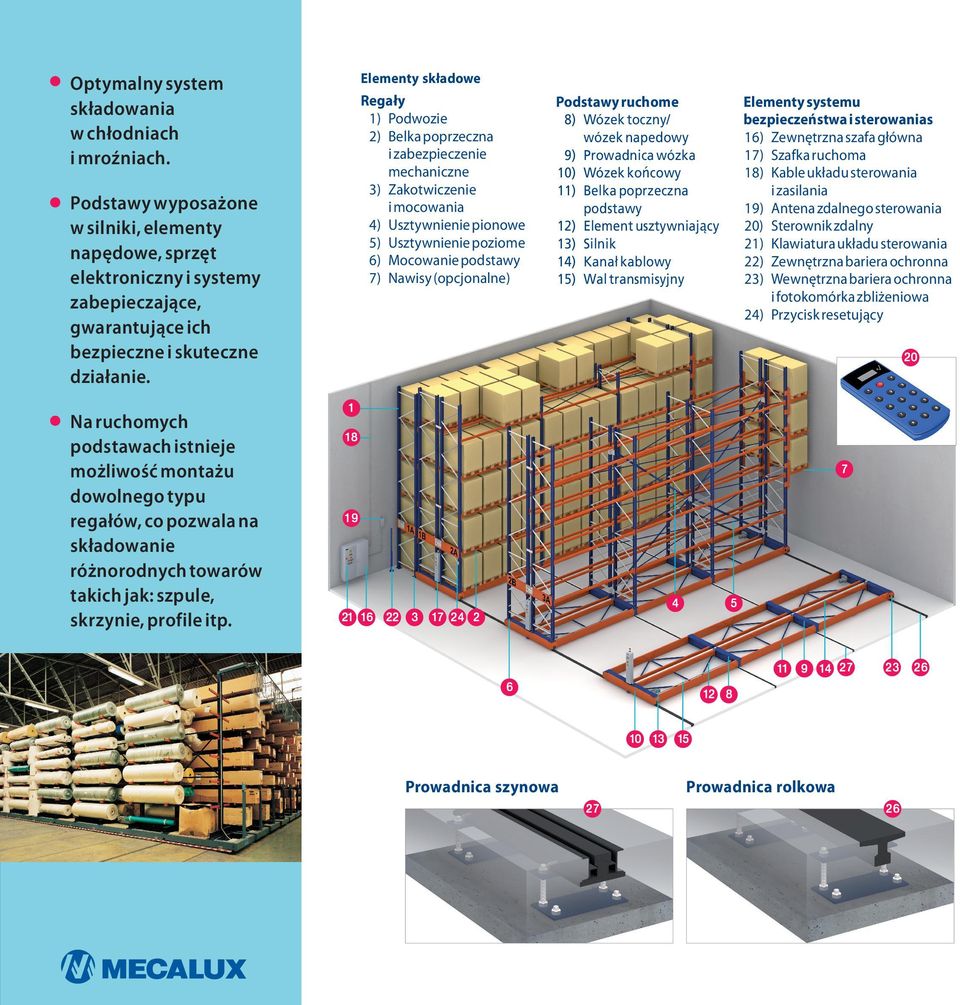

9 Elementy składowe Optymalny system składowania w chłodniach i mroźniach. Regały 1) Podwozie 2) Belka poprzeczna i zabezpieczenie mechaniczne 3) Zakotwiczenie i mocowania 4) Usztywnienie pionowe 5) Usztywnienie poziome 6) Mocowanie podstawy 7) Nawisy (opcjonalne) Podstawy wyposażone w silniki, elementy napędowe, sprzęt elektroniczny i systemy zabepieczające, gwarantujące ich bezpieczne i skuteczne działanie. Elementy systemu bezpieczeństwa i sterowanias 16) Zewnętrzna szafa główna 17) Szafka ruchoma 18) Kable układu sterowania i zasilania 19) Antena zdalnego sterowania 20) Sterownik zdalny 21) Klawiatura układu sterowania 22) Zewnętrzna bariera ochronna 23) Wewnętrzna bariera ochronna i fotokomórka zbliżeniowa 24) Przycisk resetujący Podstawy ruchome 8) Wózek toczny/ wózek napedowy 9) Prowadnica wózka 10) Wózek końcowy 11) Belka poprzeczna podstawy 12) Element usztywniający 13) Silnik 14) Kanał kablowy 15) Wal transmisyjny 20 1 Na ruchomych podstawach istnieje możliwość montażu dowolnego typu regałów, co pozwala na składowanie różnorodnych towarów takich jak: szpule, skrzynie, profile itp Prowadnica szynowa 15 Prowadnica rolkowa

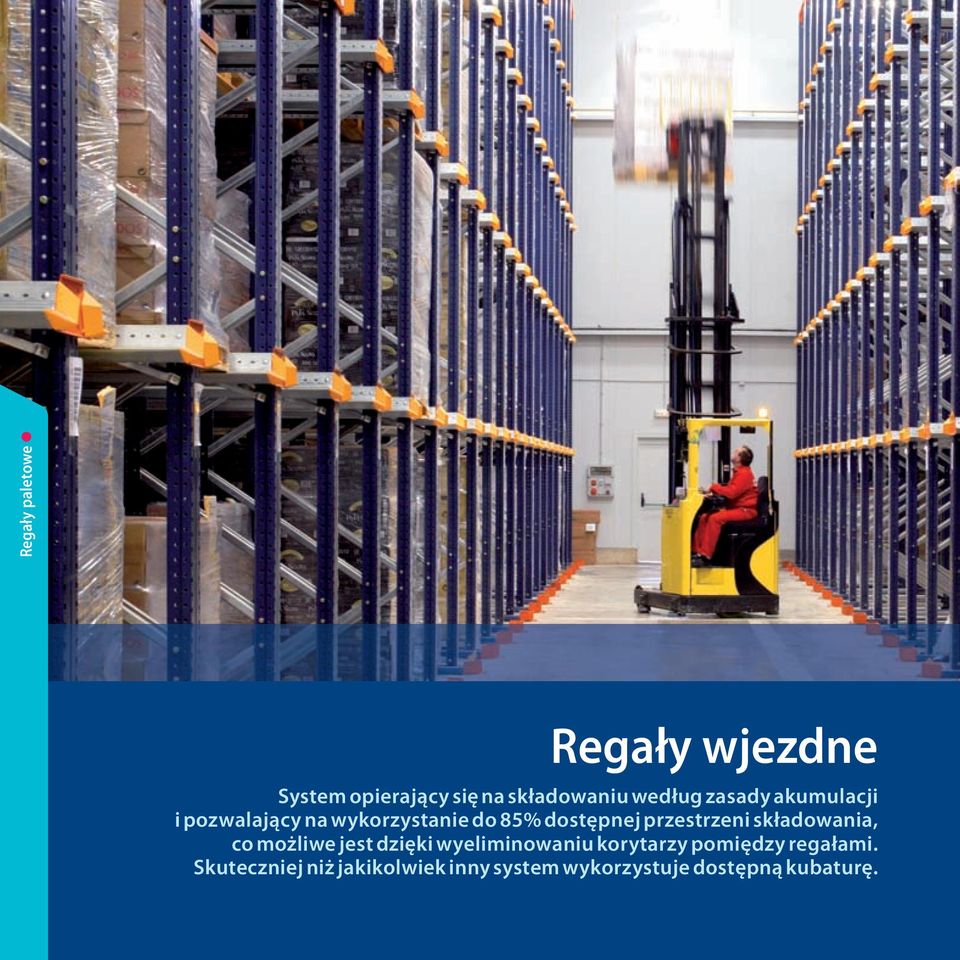

10 Regały paletowe Regały wjezdne System opierający się na składowaniu według zasady akumulacji i pozwalający na wykorzystanie do 85% dostępnej przestrzeni składowania, co możliwe jest dzięki wyeliminowaniu korytarzy pomiędzy regałami. Skuteczniej niż jakikolwiek inny system wykorzystuje dostępną kubaturę.

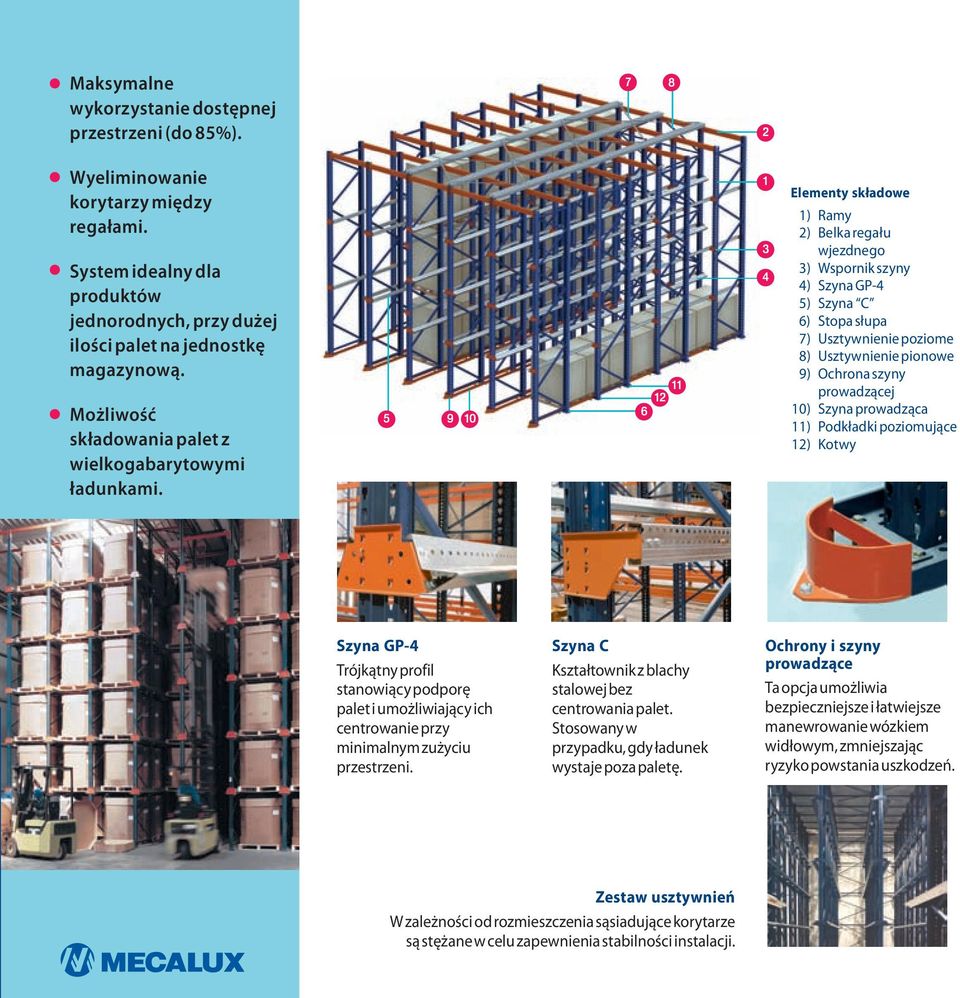

11 Maksymalne wykorzystanie dostępnej przestrzeni (do 85%) Wyeliminowanie korytarzy między regałami. System idealny dla produktów jednorodnych, przy dużej ilości palet na jednostkę magazynową. Możliwość składowania palet z wielkogabarytowymi ładunkami Elementy składowe 1) Ramy 2) Belka regału wjezdnego 3) Wspornik szyny 4) Szyna GP-4 5) Szyna C 6) Stopa słupa 7) Usztywnienie poziome 8) Usztywnienie pionowe 9) Ochrona szyny prowadzącej 10) Szyna prowadząca 11) Podkładki poziomujące 12) Kotwy Szyna GP-4 Trójkątny profil stanowiący podporę palet i umożliwiający ich centrowanie przy minimalnym zużyciu przestrzeni. Szyna C Kształtownik z blachy stalowej bez centrowania palet. Stosowany w przypadku, gdy ładunek wystaje poza paletę. Ochrony i szyny prowadzące Ta opcja umożliwia bezpieczniejsze i łatwiejsze manewrowanie wózkiem widłowym, zmniejszając ryzyko powstania uszkodzeń. Zestaw usztywnień W zależności od rozmieszczenia sąsiadujące korytarze są stężane w celu zapewnienia stabilności instalacji.

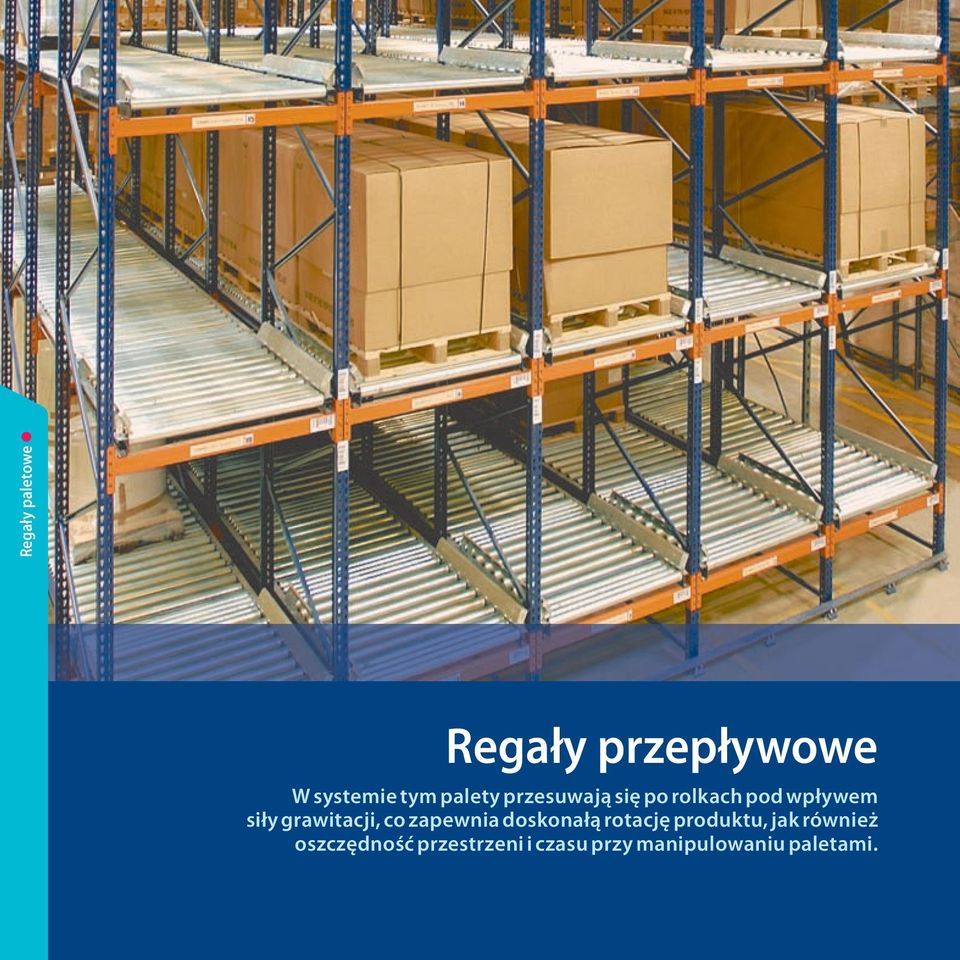

12 Regały paletowe Regały przepływowe W systemie tym palety przesuwają się po rolkach pod wpływem siły grawitacji, co zapewnia doskonałą rotację produktu, jak również oszczędność przestrzeni i czasu przy manipulowaniu paletami.

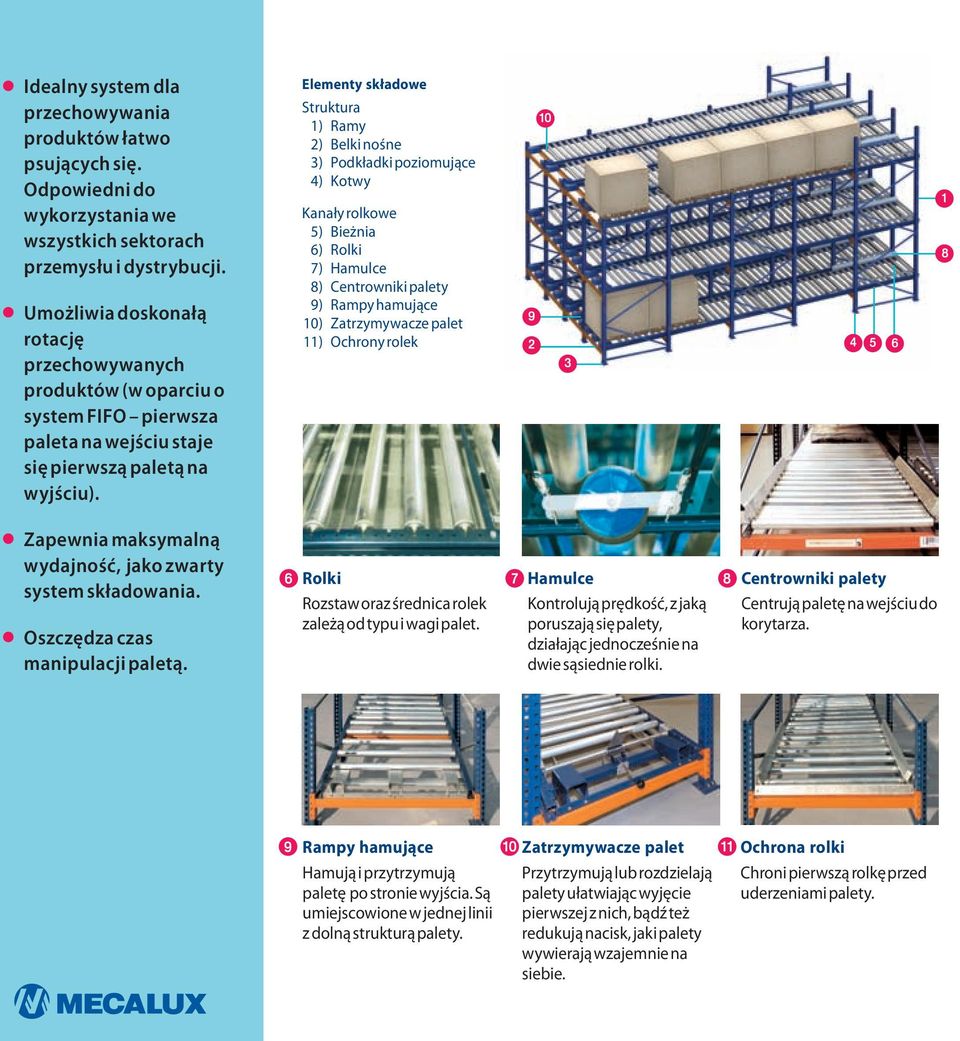

13 Idealny system dla przechowywania produktów łatwo psujących się. Odpowiedni do wykorzystania we wszystkich sektorach przemysłu i dystrybucji. Umożliwia doskonałą rotację przechowywanych produktów (w oparciu o system FIFO pierwsza paleta na wejściu staje się pierwszą paletą na wyjściu). Elementy składowe Struktura 1) Ramy 2) Belki nośne 3) Podkładki poziomujące 4) Kotwy Kanały rolkowe 5) Bieżnia 6) Rolki 7) Hamulce 8) Centrowniki palety 9) Rampy hamujące 10) Zatrzymywacze palet 11) Ochrony rolek Zapewnia maksymalną wydajność, jako zwarty system składowania. Oszczędza czas manipulacji paletą. 6 Rolki Rozstaw oraz średnica rolek zależą od typu i wagi palet. 7 Hamulce Kontrolują prędkość, z jaką poruszają się palety, działając jednocześnie na dwie sąsiednie rolki. 8 Centrowniki palety Centrują paletę na wejściu do korytarza. 9 Rampy hamujące Hamują i przytrzymują paletę po stronie wyjścia. Są umiejscowione w jednej linii z dolną strukturą palety. 10 Zatrzymywacze palet Przytrzymują lub rozdzielają palety ułatwiając wyjęcie pierwszej z nich, bądź też redukują nacisk, jaki palety wywierają wzajemnie na siebie. 11 Ochrona rolki Chroni pierwszą rolkę przed uderzeniami palety.

14 Regały paletowe System Push-back Akumulacyjny system składowania, pozwalający magazynować do czterech palet na głębokość. Idealny do składowania produktów o średniej rotacji, przy dwóch lub większej liczbie palet na jednostkę magazynową.

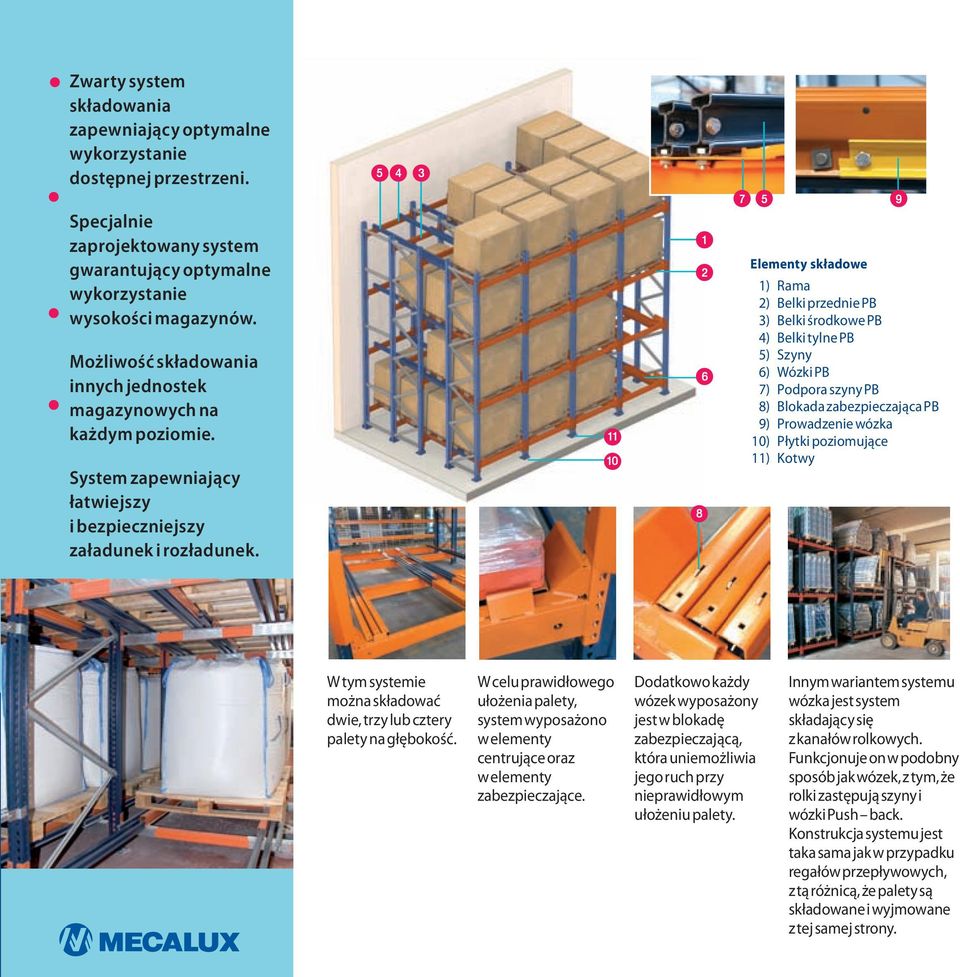

15 Zwarty system składowania zapewniający optymalne wykorzystanie dostępnej przestrzeni Specjalnie zaprojektowany system gwarantujący optymalne wykorzystanie wysokości magazynów. Możliwość składowania innych jednostek magazynowych na każdym poziomie. System zapewniający łatwiejszy i bezpieczniejszy załadunek i rozładunek Elementy składowe 1) Rama 2) Belki przednie PB 3) Belki środkowe PB 4) Belki tylne PB 5) Szyny 6) Wózki PB 7) Podpora szyny PB 8) Blokada zabezpieczająca PB 9) Prowadzenie wózka 10) Płytki poziomujące 11) Kotwy W tym systemie można składować dwie, trzy lub cztery palety na głębokość. W celu prawidłowego ułożenia palety, system wyposażono w elementy centrujące oraz w elementy zabezpieczające. Dodatkowo każdy wózek wyposażony jest w blokadę zabezpieczającą, która uniemożliwia jego ruch przy nieprawidłowym ułożeniu palety. Innym wariantem systemu wózka jest system składający się z kanałów rolkowych. Funkcjonuje on w podobny sposób jak wózek, z tym, że rolki zastępują szyny i wózki Push back. Konstrukcja systemu jest taka sama jak w przypadku regałów przepływowych, z tą różnicą, że palety są składowane i wyjmowane z tej samej strony.

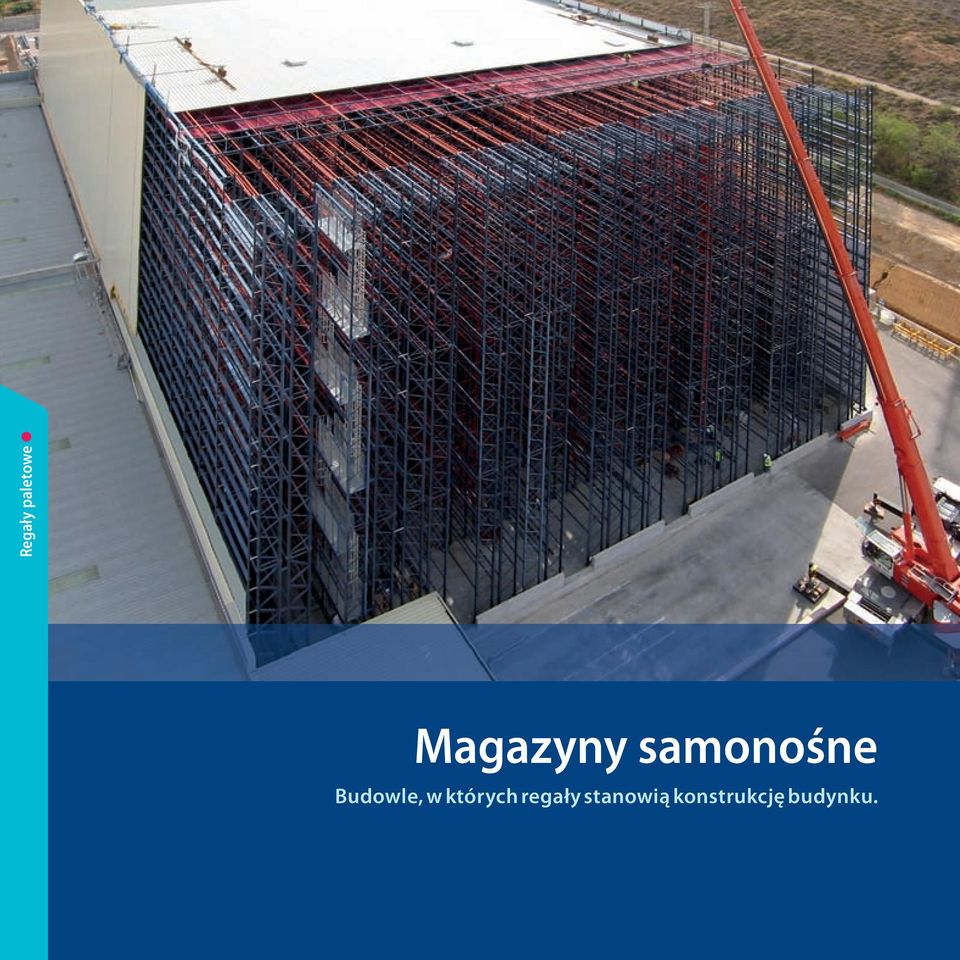

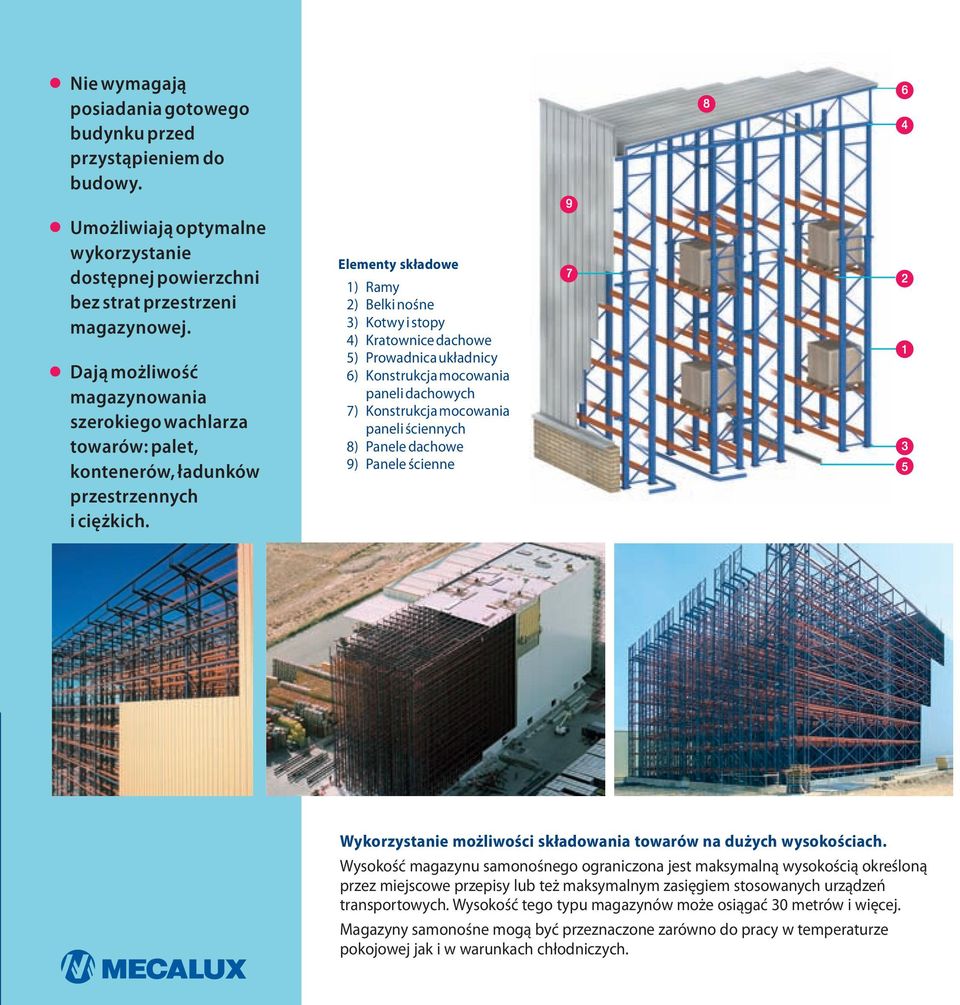

16 Regały paletowe Magazyny samonośne Budowle, w których regały stanowią konstrukcję budynku.

17 Nie wymagają posiadania gotowego budynku przed przystąpieniem do budowy Umożliwiają optymalne wykorzystanie dostępnej powierzchni bez strat przestrzeni magazynowej. Dają możliwość magazynowania szerokiego wachlarza towarów: palet, kontenerów, ładunków przestrzennych i ciężkich. Elementy składowe 1) Ramy 2) Belki nośne 3) Kotwy i stopy 4) Kratownice dachowe 5) Prowadnica układnicy 6) Konstrukcja mocowania paneli dachowych 7) Konstrukcja mocowania paneli ściennych 8) Panele dachowe 9) Panele ścienne Wykorzystanie możliwości składowania towarów na dużych wysokościach. Wysokość magazynu samonośnego ograniczona jest maksymalną wysokością określoną przez miejscowe przepisy lub też maksymalnym zasięgiem stosowanych urządzeń transportowych. Wysokość tego typu magazynów może osiągać 30 metrów i więcej. Magazyny samonośne mogą być przeznaczone zarówno do pracy w temperaturze pokojowej jak i w warunkach chłodniczych.

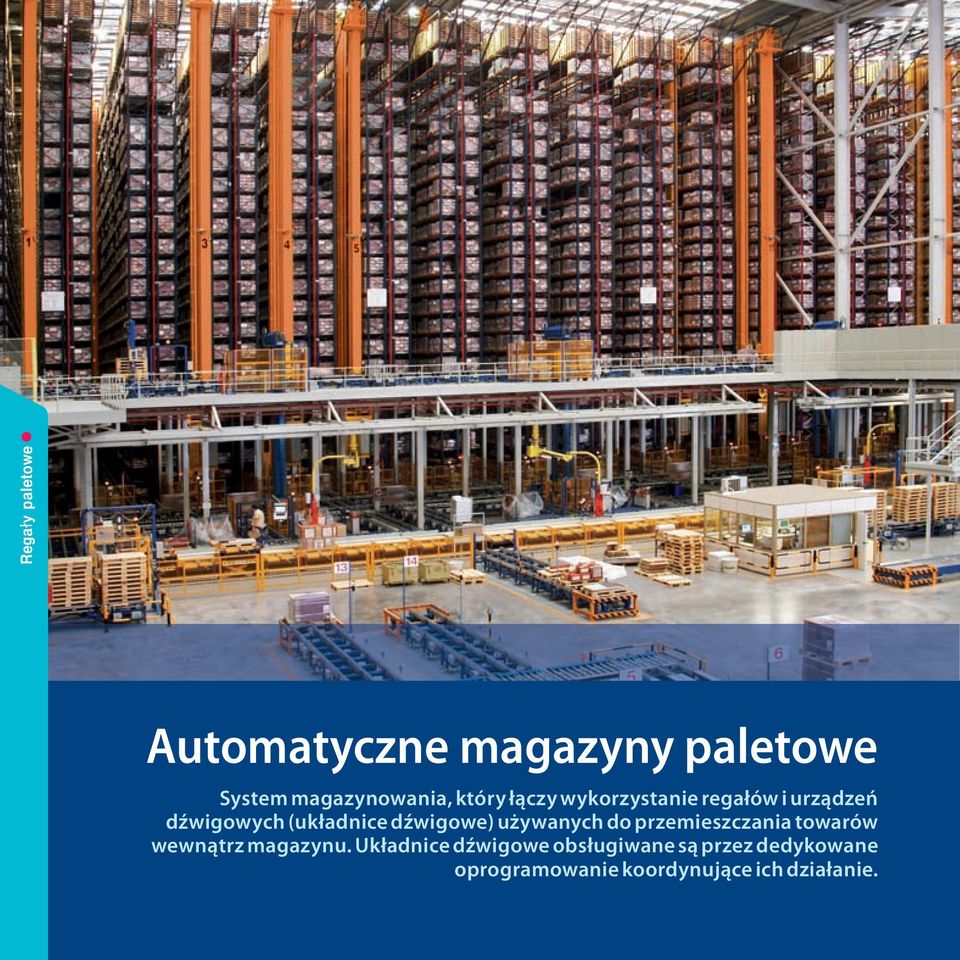

18 Regały paletowe Automatyczne magazyny paletowe System magazynowania, który łączy wykorzystanie regałów i urządzeń dźwigowych (układnice dźwigowe) używanych do przemieszczania towarów wewnątrz magazynu. Układnice dźwigowe obsługiwane są przez dedykowane oprogramowanie koordynujące ich działanie.

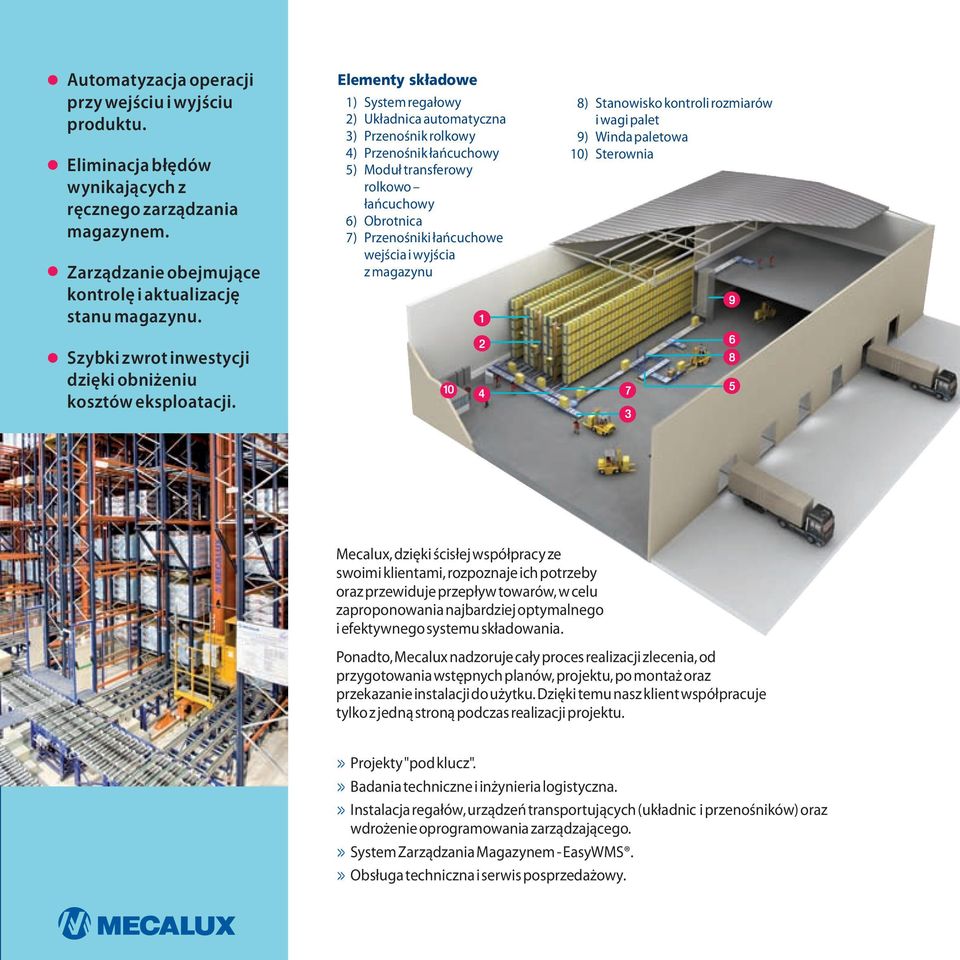

19 Automatyzacja operacji przy wejściu i wyjściu produktu. Eliminacja błędów wynikających z ręcznego zarządzania magazynem. Zarządzanie obejmujące kontrolę i aktualizację stanu magazynu. Szybki zwrot inwestycji dzięki obniżeniu kosztów eksploatacji. Elementy składowe 1) System regałowy 2) Układnica automatyczna 3) Przenośnik rolkowy 4) Przenośnik łańcuchowy 5) Moduł transferowy rolkowo łańcuchowy 6) Obrotnica 7) Przenośniki łańcuchowe wejścia i wyjścia z magazynu ) Stanowisko kontroli rozmiarów i wagi palet 9) Winda paletowa 10) Sterownia Mecalux, dzięki ścisłej współpracy ze swoimi klientami, rozpoznaje ich potrzeby oraz przewiduje przepływ towarów, w celu zaproponowania najbardziej optymalnego i efektywnego systemu składowania. Ponadto, Mecalux nadzoruje cały proces realizacji zlecenia, od przygotowania wstępnych planów, projektu, po montaż oraz przekazanie instalacji do użytku. Dzięki temu nasz klient współpracuje tylko z jedną stroną podczas realizacji projektu. >> Projekty "pod klucz". >> Badania techniczne i inżynieria logistyczna. >> Instalacja regałów, urządzeń transportujących (układnic i przenośników) oraz wdrożenie oprogramowania zarządzającego. >> System Zarządzania Magazynem - EasyWMS. >> Obsługa techniczna i serwis posprzedażowy.

20 Regały paletowe Systemy przenośników i układnic paletowych Zautomatyzowane systemy magazynowania palet wykorzystują regały, układnice i inne maszyny obsługiwane przez zautomatyzowane systemy mechaniczne. Użycie takiego wyposażenia we współdziałaniu z systemami przenośników pozwala utworzyć maksymalnie efektywny i wydajny system pobierania, spedycji i obsługi towaru.

21 Możliwość dostosowania do potrzeb każdego magazynu pod względem ładowności, wymiarów, konstrukcji i czasów cykli. Szeroka gama urządzeń związanych z transportem jednostek ładunkowych. Stacker cranes components 1) Kolumna 2) Górny zespół prowadzący 3) Platforma konserwacyjna 4) Kabina 5) Wózek podnoszący 6) Silnik podnoszenia 7) Szafa sterownicza 8) Silnik jazdy 9) Podwozie 10) Barierka zabezpieczająca 11) Drabina Maksymalna standaryzacja rozmiarów i elementów układnic Systemy Transportu 12) Przenośnik rolkowy 13) Przenośnik łańcuchowy 14) Bramka kontrolna palety 15) Winda paletowa 16) Stół obrotowy 17) Przenośnik do półpalet 18) Moduł transferowy z przenośnikami rolkowym i łańcuchowym

22 Regały do składowania ręcznego Regały Picking M3 Składają się z ram oraz paneli lub półek, pozwalających na składowanie produktów lub małych pojemników i umożliwiają ułożenie towaru luzem bądź w niewielkich pojemnikach. Szafy Movibloc Zespół regałów zamontowanych na ruchomych podstawach, które przesuwają się wzdłuż szyn. Umożliwia lepsze wykorzystanie przestrzeni i zapewnia porządek oraz bezpieczeństwo przechowywanych towarów. Regały Picking M7 Zbudowane z poziomych schodów, belek nośnych i paneli lub regałów opartych o belki nośne. System ten jest odpowiedni do magazynowania dużych lub ciężkich towarów. Clasimat Clasimat to automatyczny magazyn wertykalny, zbudowany na pionowej strukturze nośnej, w którym wejście i wyjście towarów jest zautomatyzowane dzięki zastosowaniu wózka wahadłowego, to jest mechanizmu obsługującego i podnoszącego towary. Spinblock System automatycznych magazynów oparty na zasadzie towar do operatora, odpowiedni do różnych zastosowań, szczególnie jeżeli wymagana jest duża wydajność operacji kompletowania. Cantilever- regały wspornikowe Niezwykle prosty i odporny system zaprojektowany do składowania elementów długich: prętów, profili, rur, drewna budowlanego, itd. W zależności od wysokości systemu oraz wagi ładunków może być stosowana lekka, średnia lub ciężka wersja systemu.

23 i pozostałe systemy Regały picking przepływowe Towar ześlizguje się po podestach rolkowych, co zapewnia doskonałą rotację produktu, zapobiega przeszkodom w uzupełnianiu zapasów i odbiorze towarów oraz zwiększa prędkość kompletacji zamówień. Magazyny automatyczne na pojemniki Standardowy system magazynów automatycznych na pojemniki łączący regały, urządzenia i oprogramowanie zarządzające magazynem. Transport pojemników Spełnia wymagania funkcjonalności i częstotliwości dzięki połączeniu wszystkich elementów składających się na instalację. Podesty Zainstalowanie podestu jest rozwiązaniem mającym na celu pomnożenie dostępnej powierzchni magazynowej, co zmniejsza koszt inwestycji w teren. Ogrodzenia bezpieczeństwa Ogrodzenia wydzielają bezpieczny obszar w miejscu pracy z instalacjami automatycznymi i robotami produkcyjnymi. Chronią również obszar przed ewentualnymi odpadami wyprodukowanymi przez maszyny. Szafki Nowa gama starannie zaprojektowanych i bardzo solidnych szaf odpowiednich do każdego otoczenia: szatni, biur, szkół itd. System modułów umożliwiający przeróżne zestawienia.
