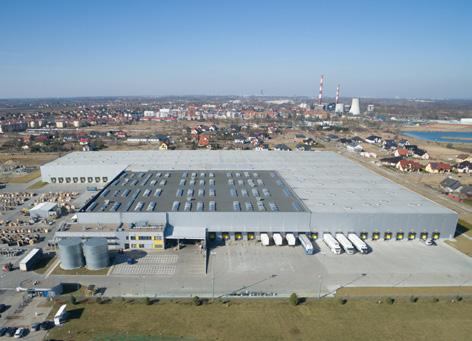

1 Przypadek praktyczny: 3LP S.A. Mecalux wyposażył jedno z największych centrów logistycznych w Polsce Lokalizacja: Polska Zlokalizowane w Siechnicach centrum logistyczne 3LP S.A. to jeden z najnowocześniejszych kompleksów tego typu w Europie. Przedmiotem działalności firmy jest przede wszystkim świadczenie zaawansowanych usług logistycznych łącznie z przechowywaniem i magazynowaniem towarów, głównie dla przedsiębiorstw działających w branży e-commerce. Wyposażenie obiektu w regały paletowe, przepływowe, półkowe z pomostami oraz podesty magazynowe zlecono firmie Mecalux. Współpraca pomiędzy przedsiębiorstwami trwa nieprzerwanie od 2007 roku.

2 O firmie 3LP S.A. Chociaż z formalnego punktu widzenia powstanie spółki datuje się na 206 rok, jej historia sięga 987 roku. 3LP S.A. została założona przez przedsiębiorstwo TIM SA, a domeną jej działania jest świadczenie kompleksowych usług z zakresu logistyki i dystrybucji dla założyciela, jak również przedsiębiorstw specjalizujących się w sprzedaży produktów online. TIM SA jest jednym z największych dystrybutorów materiałów elektrotechnicznych w Polsce z przeszło letnim doświadczeniem na rynku. Działalność firmy skupia się głównie na sprzedaży produktów on-line zarówno dla klientów indywidualnych, jak i biznesowych. 3LP S.A. jest operatorem logistycznym zapewniającym swoim Klientom optymalne rozwiązania w obszarze dystrybucji, składowania oraz całodobowych usług transportowych. 322 brama B2 brama PO PW-A detal D brama napowietrzaj¹ca N3 brama napowietrzaj¹ca N4 brama napowietrzaj¹ca N5 brama napowietrzaj¹ca N6 brama napowietrzaj¹ca N7 2 brama napowietrz brama napowietrzaj¹ca N8 na oddzieleniu pól dokowych pozostawiæ dylatacje stalowe 8 8 odleg³o æ osiowa podpory rega³ów lub maszyn od dylatacji min. mm odleg³o æ osiowa podpory rega³ów lub maszyn od dylatacji min. mm odleg³o æ osiowa podpory rega³ów lub maszyn od dylatacji min. mm brama napowietrzaj¹ca N na oddzieleniu pól dokowych pozostawiæ dylatacje stalowe odleg³o æ osiowa podpory rega³ów lub maszyn od dylatacji min. mm 2 na oddzieleniu pól dokowych pozostawiæ dylatacje stalowe 555 brama napowietrzaj¹ca N8 Pion KD3 Q=68,4 l/s DN60 brama napowietrzaj¹ca N7 brama napowietrzaj¹ca N6 brama napowietrzaj¹ca N5 R RG PO PW-A-50 - detal J naro nik wewnêtrzny () () () () odleg³o æ osiowa podpory rega³ów lub maszyn od dylatacji min. mm STACJA ZWOWROWA PO PW-A-5 - detal K naro nik zewnêtrzny POZA ZAKRESEM OPRACOWANIA IPE () brama () PO PW-A detal D () PO PW-A detal E naro nik zewnêtrzny () Pion KD2 Q=73, l/s DN brama napowietrzaj¹ca N Pion KD Q=73, l/s DN PO PW-A detal D DZSP Pion KD0 Q=38,6 l/s DN0 () () () () () () () () PO PW-A detal E naro nik zewnêtrzny PO PW-A detal F mocowanie p³yty do s³upa Większa pojemność magazynowa i sprawne przygotowywanie zamówień dzięki synergii wielu różnych rozwiązań magazynowych Zastosowanie kilku różnych systemów składowania oraz dostosowanie ich do charakterystyki magazynowanych ładunków przyczyniło się do zwiększenia pojemności magazynowej i przyspieszenia tępa przygotowywania zamówień. () () 0 () 420(42) () () PO PW-A detal B mocowanie drzwi stalowych Układ magazynu Magazyn 3LP S.A. o powierzchni blisko 000 m² jest obecnie jednym z największych i najnowocześniejszych obiektów tego typu w Polsce. () 06 () x H X6, dylatacja H H

3 Układ magazynu przedstawia się następująco:,2,3,4. Magazyn z regałami paletowymi 5. Automatyczny magazyn szpul 6. Trzypoziomowy blok regałów półkowych z pomostami połączony siecią przenośników 7. Trzypoziomowy podest magazynowy 8. Strefa konsolidacji i klasyfikacji zamówień napływających ze strefy kompletacji 9. Strefa konsolidacji wszystkich zamówień 0. Strefa wysyłki Regały paletowe zajmują największą część powierzchni użytkowej magazynu 3LP S.A. Składowane są na nich palety z produktami o różnej wadze i wymiarach. () pas odzielenia po arowego EI ,0 pas odzielenia po arowego EI60 PO PW-A detal B mocowanie drzwi stalowych DZSL 200 DWSL ciana oddzielenia po arowego REI PO PW-A detal C obudowa okna w cianie z p³yt warstwowych REI DZAP PAKIET OKIENNY NR (PARTER) EI60 DWSL RSB odleg³o æ osiowa podpory rega³ów lub maszyn od dylatacji min. mm Na regałach półkowych z pomostami magazynowane są artykuły o niewielkich gabarytach i dużej rotacji, przeznaczone do ręcznej kompletacji zamówień. Poszczególne poziomy pomostów są ze sobą połączone za pomocą systemu przenośników. 200 ciana oddzielenia po arowego REI20 zaj¹ca N PO PW-A detal E naro nik zewnêtrzny Pion KD Q=38,6 l/s DN0 EI60 R2 RG2 Pion KD2 Q=73, l/s DN60 200,0 pas odzielenia po arowego EI60 PO PW-A-52 - detal L maskowanie szczeliny DZS3L EI P REI2 DZS4L STRO ciana oddzielenia po arowego REI DZS4L 0 REI20 REI20 REI20 REI20 EI60 DZS2L 200 pas odzielenia po arowego EI60 Pion KD3 Q=73, l/s DN60 PO PW-A-52 - detal L maskowanie szczeliny I2 P RE RO ST PO PW-A detal F mocowanie p³yty do s³upa Pion KD5 Q=56,9 l/s DN60 STACJA ZWOWROWA 47 Po przeciwnej stronie regałów półkowych znajduje się obszernych rozmiarów podest magazynowy. Obydwie instalacje również zostały połączone siecią przenośników. Pod podestem zorganizowano strefę klasyfikacji zamówień wyposażoną w rampy klatka schodowa - wg odrêbnego projektu H max = 7,62 cm Pion KD4 Q=73, l/s DN60 R3 RG3 Pion KD7 Q=4,6 l/s DN0 POZA ZAKRESEM OPRACOWANIA Pion KD6 Q=4,6 l/s DN Pion KD8 Q=4,6 l/s DN antresola - wg odrêbnego projektu Hmax = 8,8 m () () () () () () () Pion KD9 Q=22,0 l/s DN0 brama napowietrzaj¹ca N0 () brama napowietrzaj¹ca N () brama napowietrzaj¹ca N2 320 () (320) 320 () (320) brama napowietrzaj¹ca N3 () brama napowietrzaj¹ca N4 R4 RG4 544 PO PW-A detal F mocowanie p³yty do s³upa na oddzieleniu pól dokowych pozostawiæ dylatacje stalowe PO PW-A-5 - detal K naro nik zewnêtrzny PO PW-A detal D brama PO PW-A detal B mocowanie drzwi stalowych PO PW-A detal E naro nik zewnêtrzny DZSL

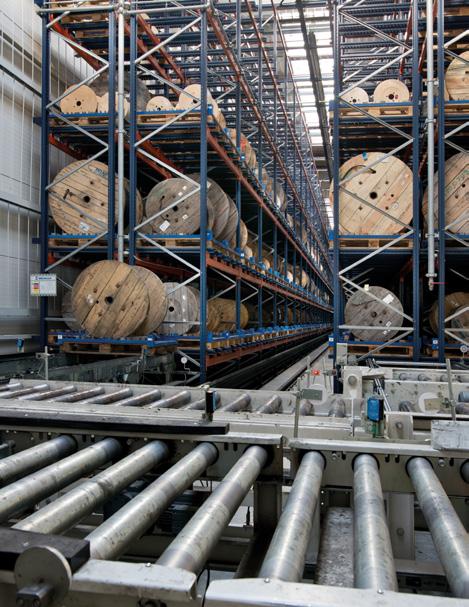

4 System regałów paletowych W pięciu sektorach magazynu 3LP S.A. zastosowano rozwiązanie w postaci systemu regałów paletowych. W każdym sektorze magazynowany jest towar innego rodzaju. W 5 sektorze zbudowano automatyczny magazyn paletowy, w którym są składowane szpule umieszczone na paletach. Instalacja składa się z jednego korytarza roboczego, po którym porusza się układnica transportująca ładunki między przednią strefą magazynu, a ich lokalizacją na regale. Po ułożeniu ładunku na przenośniku wyjściowym, jest on transportowany do strefy, gdzie znajduje się automatyczna przewijarka z funkcją pomiaru długości. Zadaniem tego urządzenia jest rozwinięcie materiału nawiniętego na szpulę i odcięcie długości zgodniej z zamówieniem. Po zakończeniu operacji, przenośniki transportują ładunek w kierunku magazynu w celu ponownego umieszczenia go na regale. Na regale paletowym mieści się 200 palet o wadze do 200 kg, na palecie składuje się jeden duży bęben lub dwa małe 4

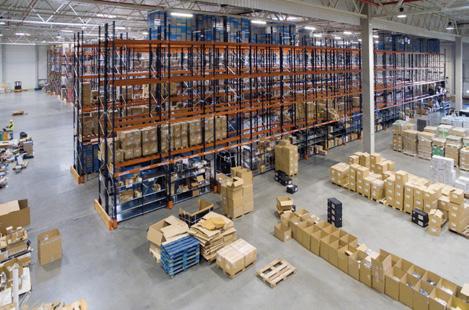

5 Pojemność magazynowa uzyskana dzięki systemowi regałów paletowych usytuowanych w sektorach, 2, 3 i 4 wynosi łącznie ok palet. Z uwagi na dużą różnorodność produktów pod względem wymiarów i wagi, rozmieszczenie poziomów ładunkowych w każdym sektorze zostało ściśle dostosowane do właściwości składowanych ładunków oraz sposobu ich obsługi. Regały paletowe to uniwersalny system zapewniający bezpośredni dostęp do każdej palety. Dolne poziomy niektórych regałów w magazynie 3LP S.A. zostały przeznaczone do ręcznej kompletacji zamówień bezpośrednio z palet. W celu przeprowadzania czynności magazynowych operatorzy posługują się wózkami systemowymi poruszającymi się po pętli indukcyjnej, które zapewniają swobodne wykonywanie manewrów w korytarzach o szerokości mniejszej niż 3 metry oraz umożliwiają dostęp do najwyższych poziomów instalacji. Regały paletowe, o wysokości 9,5 m mogą pomieścić ok palet o wymiarach 800 x 200 mm i maksymalnej wadze kg 5

6 W magazynie 3LP S.A. ręczna kompletacja zamówień odbywa się przy pomocy dwóch urządzeń: wózków kompletacyjnych pracujących na poziomie posadzki i na niższych poziomach regału oraz wózków z ruchomą kabiną operatora, umożliwiających obsługę wyższych poziomów regału. Aby zwiększyć bezpieczeństwo w magazynie, elementy konstrukcyjne regału zostały wyposażone w odpowiednie ochrony, które zabezpieczają je przed uszkodzeniami spowodowanymi przez wózki widłowe pracujące w obiekcie. Strefa konsolidacji i gotowych zamówień Jest to wyposażona w komputery i konieczne urządzenia peryferyjne, obszerna strefa znajdująca się w 9 sektorze magazynu 3LP S.A., w której finalizowane są zamówienia. W ramach tego procesu operatorzy generują i sprawdzają dokumenty takie jak packing list, czyli listę artykułów ujętych w zamówieniu oraz przygotowują etykiety identyfikacyjne. 6

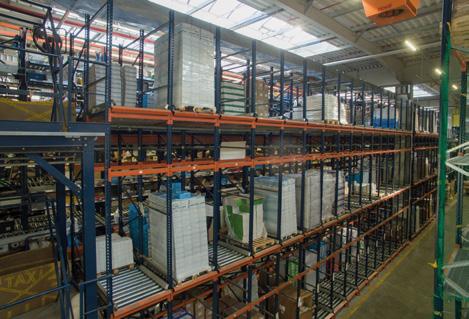

7 Po sporządzeniu dokumentacji, ładunki (palety lub paczki) klasyfikuje się według zamówienia, trasy lub typu transportu zewnętrznego, a następnie umieszcza w odpowiednim miejscu na posadzce lub bezpośrednio w samochodzie. Zamówienia przygotowane są przed załadowaniem na ciężarówkę, co pozwala uniknąć długiego czasu oczekiwania. Palety z gotowymi zamówieniami przeznaczonymi do wysyłki, umieszczane są na regałach paletowych usytuowanych nad rampami załadowczymi. Regały przepływowe Instalacja ta stanowi uzupełnienie strefy kompletacyjnej. W kanałach przepływowych, umożliwiających składowanie dwóch palet na głębokość, znajdują się jednostki rezerwowe produktów o szybkiej rotacji, przeznaczonych do ręcznej kompletacji. Regały przepływowe to akumulacyjny system składowania palet, wyposażony w kanały przepływowe o minimalnym spadku, które umożliwiają przesuwanie się ładunków. 7

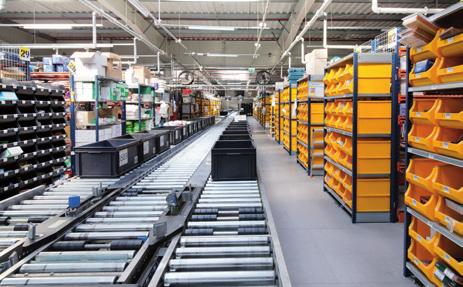

8 Regały półkowe z pomostami Strefa kompletacji produktów szybkorotujących zorganizowana została na trzypoziomowym bloku regałów półkowych z pomostami o wymiarach 9m wysokości, 72 m długości i 36m szerokości. Komunikację między poszczególnymi poziomami zapewnia sieć przenośników, usytuowana w centralnej części instalacji. System przenośników łączy strefę kompletacji ze strefą konsolidacji, do której transportowane są towary. Po obu stronach przenośników ustawiono stoły rolkowe, które służą operatorom do przygotowywania zamówień. Produkty pobrane z regałów półkowych operator wkłada do pojemnika, który umieszcza na przenośniku rolkowym, transportującym pojemnik do następnej strefy, gdzie zamówienie jest uzupełniane o kolejne artykuły. Strefa kompletacji składa się z regałów półkowych, regałów półkowych przepływowych, regałów przepływowych dla palet oraz systemu przenośników, tworzących dwa obszary przygotowywania zamówień na każdej kondygnacji 8

9 Wypełnienie regałów półkowych wykonane jest z paneli metalowych oraz paneli siatkowych, które oprócz dużej wytrzymałości, umożliwiają również przepływ wody w przypadku uruchomienia systemu przeciwpożarowego. Panele siatkowe zamontowano także na końcu każdego regału, aby zapobiec upadkom towaru. Dostęp do wyższych poziomów pomostu jest możliwy dzięki schodom zainstalowanym w odpowiednich miejscach. System konstrukcyjny schodów gwarantuje bezpieczeństwo instalacji oraz personelu. W celu wykonania kompletacji produktów składowanych na regałach z podestami, operator przemieszcza się w obrębie swojej stacji (kilka rzędów regałów) 9

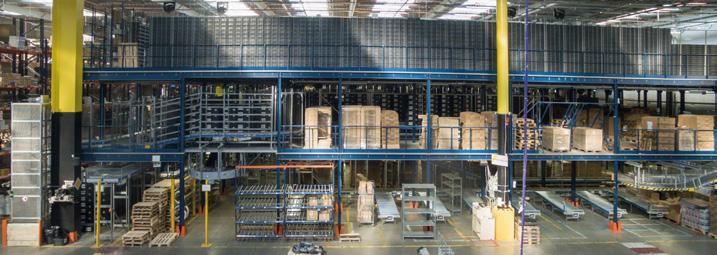

10 Podest magazynowy Powierzchnia użytkowa magazynu 3LP S.A. uległa zwiększeniu dzięki zainstalowaniu dużego, trzypoziomowego podestu magazynowego z system regałów półkowych. Rozwiązanie to, polegające na maksymalnym wykorzystaniu dostępnej wysokości, pozwoliło uzyskać większą pojemność magazynową. W dolnej części podestu znajdują się rampy klasyfikacyjne połączone z siecią przenośników. Rampy zamontowane są pod niewielkim kątem nachylenia, co ułatwia swobodne przesuwanie się ładunków napływających z bloku regałów półkowych z pomostami oraz podestu. Ładunki pobrane z ramp kierowane są do strefy konsolidacji i gotowych zamówień w celu wysłania zamówienia do Klienta. Identycznie jak w systemie regałów półkowych z pomostami, dostęp na wyższe kondygnacje podestu magazynowego zapewniają schody. W obszarach, po których poruszają się operatorzy, zamontowano balustrady zabezpieczające. 0

11 Na wszystkich kondygnacjach podestu zamontowano bramki skrzydłowe, ułatwiające operatorom umieszczanie i pobieranie palet z produktami. Każdy poziom podestu został wyposażony w różne systemy półkowe, które dostosowano do właściwości składowanych towarów

12 Korzyści dla 3LP S.A. - Wzrost pojemność magazynowej: magazyn 3LP S.A. umożliwia składowanie palet oraz dużej ilości pojemników. - Różnorodność produktów: wdrożone rozwiązania magazynowe pozwalają na składowanie szerokiego asortymentu produktów zróżnicowanych pod względem wielu parametrów. - Maksymalna wydajność: centrum logistyczne Klienta odznacza się dużą pojemnością składowania, rentownością oraz efektywnością procesu przygotowywania zamówień. Systemy składowania Regały paletowe Regały wspornikowe Magazyn szpul Regały przepływowe Regały półkowe z pomostami Podest magazynowy 2
