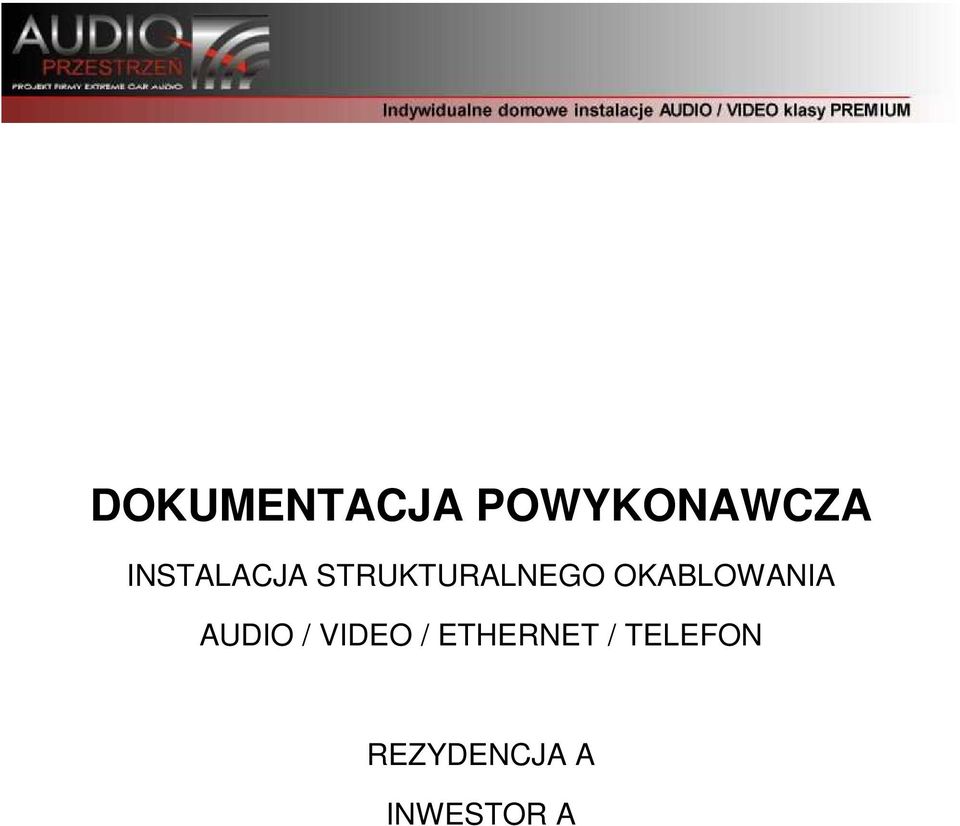

1 DOKUMENTACJA POWYKONAWCZA INSTALACJA STRUKTURALNEGO OKABLOWANIA AUDIO / VIDEO / ETHERNET / TELEFON REZYDENCJA A INWESTOR A

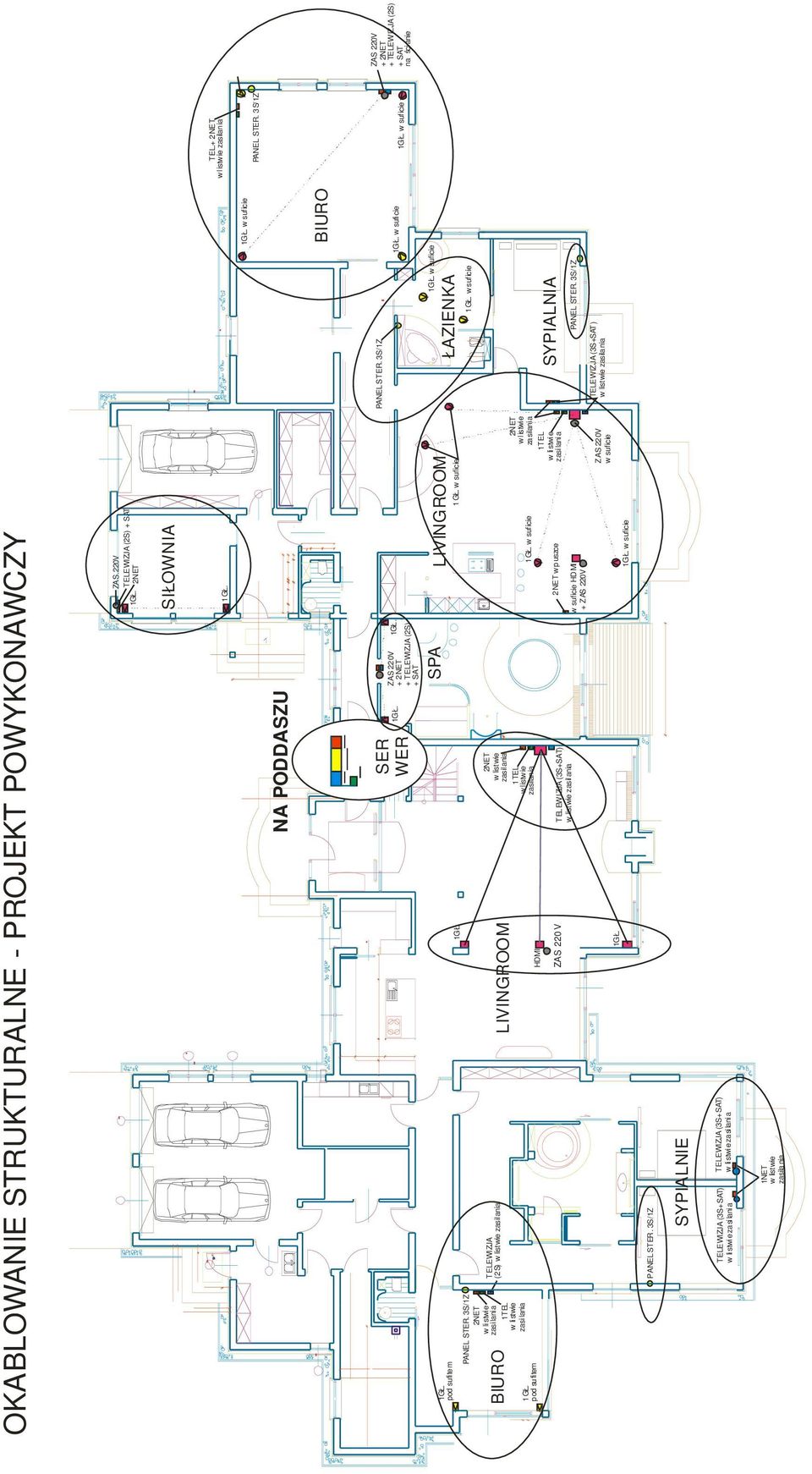

2 OKABLOWANIE STRUKTURALNE - PROJEKT POWYKONAWCZY 1GŁ. ZAS.220V TELEWIZJA (2S) + SAT 2NET SIŁOWNIA 1GŁ. 1GŁ. w suficie NA PODDASZU BIURO 1GŁ. pod sufitem BIURO 1GŁ. pod sufitem PANEL STER. 3S/1Z 2NET w listwie zasilania 1TEL w listwie zasilania TELEWIZJA (2S) w listwie zasilania HDMI 1GŁ. LIVINGROOM ZAS 220V 1GŁ. SER WER 2NET w listwie zasilania 1TEL w listwie zasilan ia TEL EWIZJA (3S+SAT) w listwie zasilania ZAS 220V 1GŁ. 1GŁ. + 2 NET + TELEWIZJA (2S) + SAT SPA 2NET w p uszce LIVINGROOM 1GŁ. w suficie 2NET w listwie za silania 1TEL w li stwie zasilania PANEL STER. 3S/1Z w suficie HDMI PANEL STER. 3S/1Z + ZAS 220V 1GŁ. w suficie 1GŁ. w suficie ZAS 22 0V w suficie SYPIALNIA TELEWIZJA (3S+SAT) w listwie zasilania ŁAZIENKA 1GŁ. w suficie 1GŁ. w suficie 1GŁ. w suficie PANEL STER. 3S/1Z SYPIALNIE TELEWIZJA (3S+SAT) w listwie zasilania TELEWIZJA (3S+SAT) w listwie zasilania 1NET w listwie zasila nia TEL.+ 2NET w listwie zasilania PANEL STER. 3S/1Z 1GŁ. w suficie ZAS 220V + 2NET + TELEWIZJA (2S) + SAT na ści anie

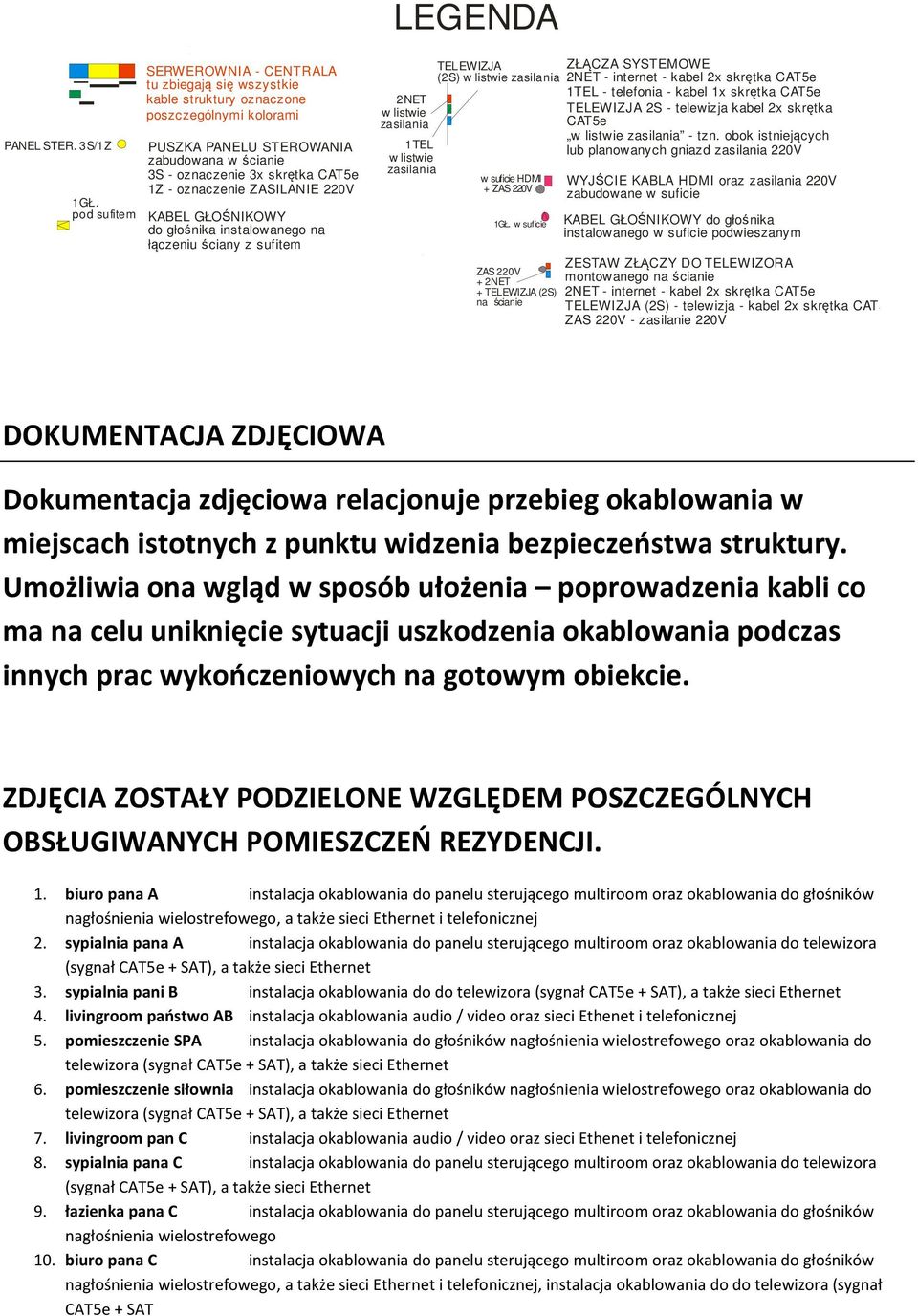

3 LEGENDA PANEL STER. 3S/1Z 1GŁ. pod sufitem SERWEROWNIA - CENTRALA tu zbiegają się wszystkie kable struktury oznaczone poszczególnymi kolorami PUSZKA PANELU STEROWANIA zabudowana w ścianie 3S - oznaczenie 3x skrętka CAT5e 1Z - oznaczenie ZASILANIE 220V KABEL GŁOŚNIKOWY do głośnika instalowanego na łączeniu ściany z sufitem 2NET w listwie zasilania 1TEL w listwie zasilania TELEWIZJA (2S) w listwie zasilania w suficie HDMI + ZAS 220V 1GŁ. w suficie ZAS 220V + 2NET + TELEWIZJA (2S) na ścianie ZŁĄCZA SYSTEMOWE 2NET - internet - kabel 2x skrętka CAT5e 1TEL - telefonia - kabel 1x skrętka CAT5e TELEWIZJA 2S - telewizja kabel 2x skrętka CAT5e w listwie zasilania - tzn. obok istniejących lub planowanych gniazd zasilania 220V WYJŚCIE KABLA HDMI oraz zasilania 220V zabudowane w suficie KABEL GŁOŚNIKOWY do głośnika instalowanego w suficie podwieszanym ZESTAW ZŁĄCZY DO TELEWIZORA montowanego na ścianie 2NET - internet - kabel 2x skrętka CAT5e TELEWIZJA (2S) - telewizja - kabel 2x skrętka CAT5e ZAS 220V - zasilanie 220V DOKUMENTACJA ZDJĘCIOWA Dokumentacja zdjęciowa relacjonuje przebieg okablowania w miejscach istotnych z punktu widzenia bezpieczeństwa struktury. Umożliwia ona wgląd w sposób ułożenia poprowadzenia kabli co ma na celu uniknięcie sytuacji uszkodzenia okablowania podczas innych prac wykończeniowych na gotowym obiekcie. ZDJĘCIA ZOSTAŁY PODZIELONE WZGLĘDEM POSZCZEGÓLNYCH OBSŁUGIWANYCH POMIESZCZEŃ REZYDENCJI. 1. biuro pana A instalacja okablowania do panelu sterującego multiroom oraz okablowania do głośników nagłośnienia wielostrefowego, a także sieci Ethernet i telefonicznej 2. sypialnia pana A instalacja okablowania do panelu sterującego multiroom oraz okablowania do telewizora (sygnał CAT5e + SAT), a także sieci Ethernet 3. sypialnia pani B instalacja okablowania do do telewizora (sygnał CAT5e + SAT), a także sieci Ethernet 4. livingroom państwo AB instalacja okablowania audio / video oraz sieci Ethenet i telefonicznej 5. pomieszczenie SPA instalacja okablowania do głośników nagłośnienia wielostrefowego oraz okablowania do telewizora (sygnał CAT5e + SAT), a także sieci Ethernet 6. pomieszczenie siłownia instalacja okablowania do głośników nagłośnienia wielostrefowego oraz okablowania do telewizora (sygnał CAT5e + SAT), a także sieci Ethernet 7. livingroom pan C instalacja okablowania audio / video oraz sieci Ethenet i telefonicznej 8. sypialnia pana C instalacja okablowania do panelu sterującego multiroom oraz okablowania do telewizora (sygnał CAT5e + SAT), a także sieci Ethernet 9. łazienka pana C instalacja okablowania do panelu sterującego multiroom oraz okablowania do głośników nagłośnienia wielostrefowego 10. biuro pana C instalacja okablowania do panelu sterującego multiroom oraz okablowania do głośników nagłośnienia wielostrefowego, a także sieci Ethernet i telefonicznej, instalacja okablowania do do telewizora (sygnał CAT5e + SAT

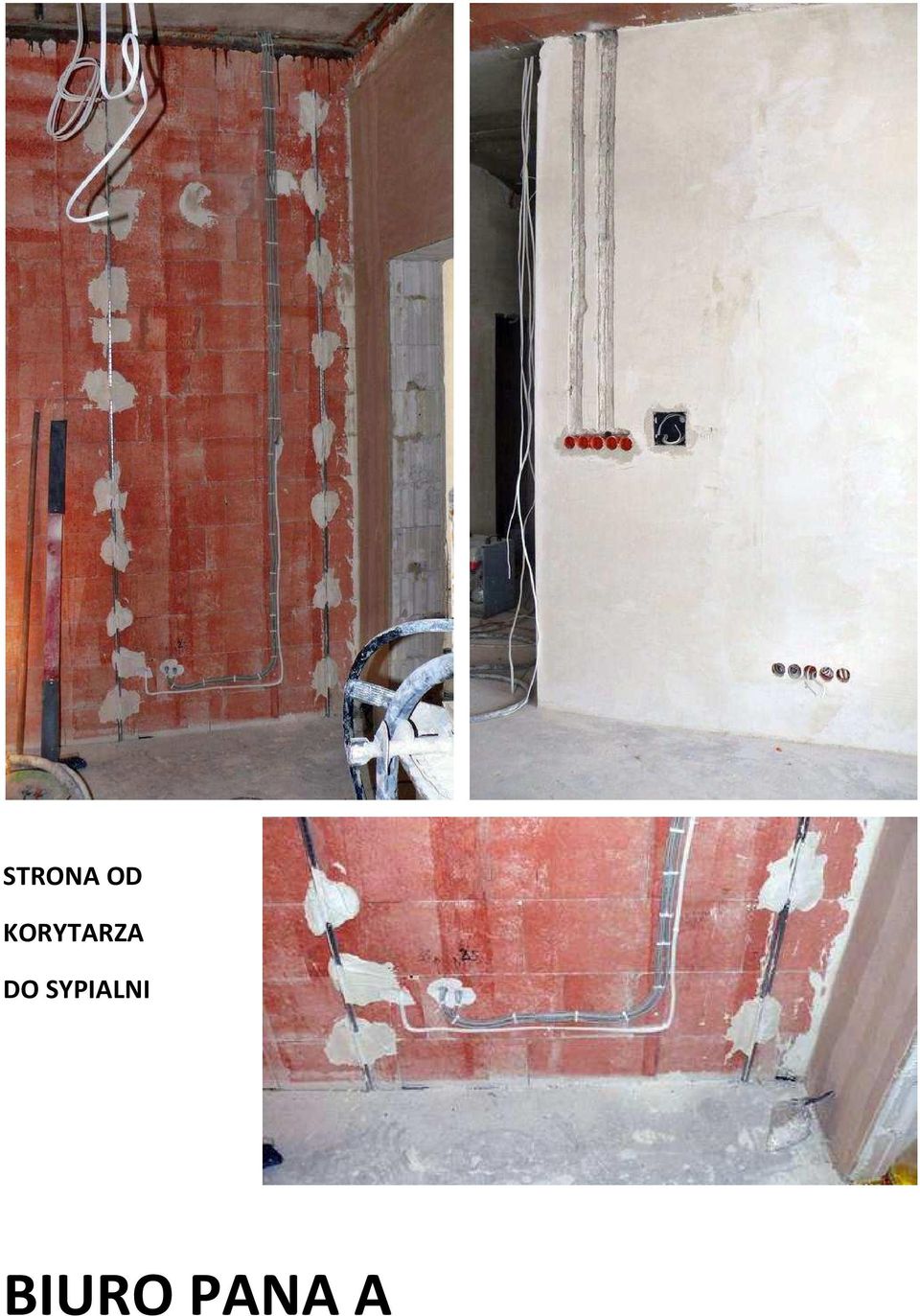

4 STRONA OD KORYTARZA DO SYPIALNI BIURO PANA A

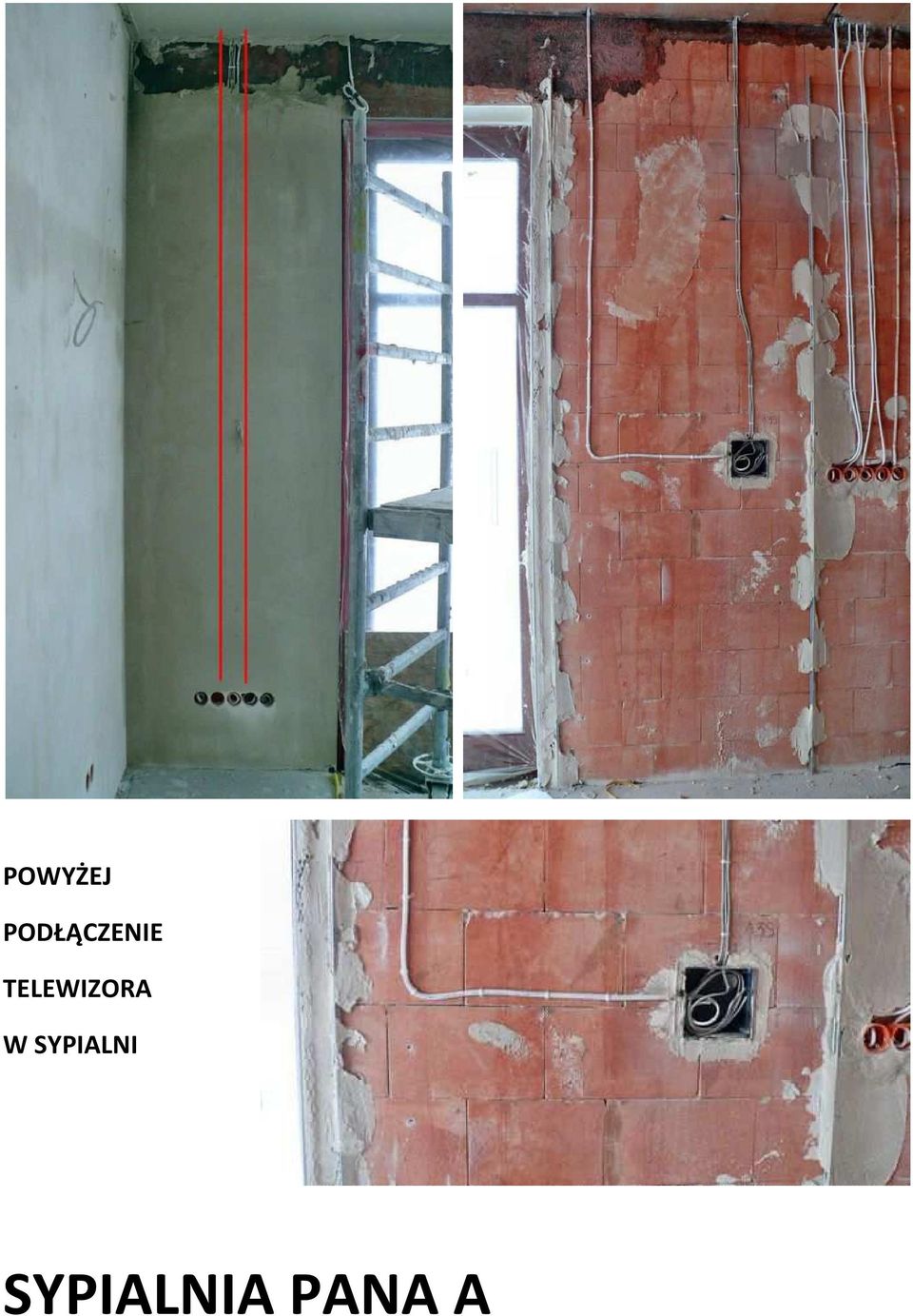

5 POWYŻEJ PODŁĄCZENIE TELEWIZORA W SYPIALNI SYPIALNIA PANA A

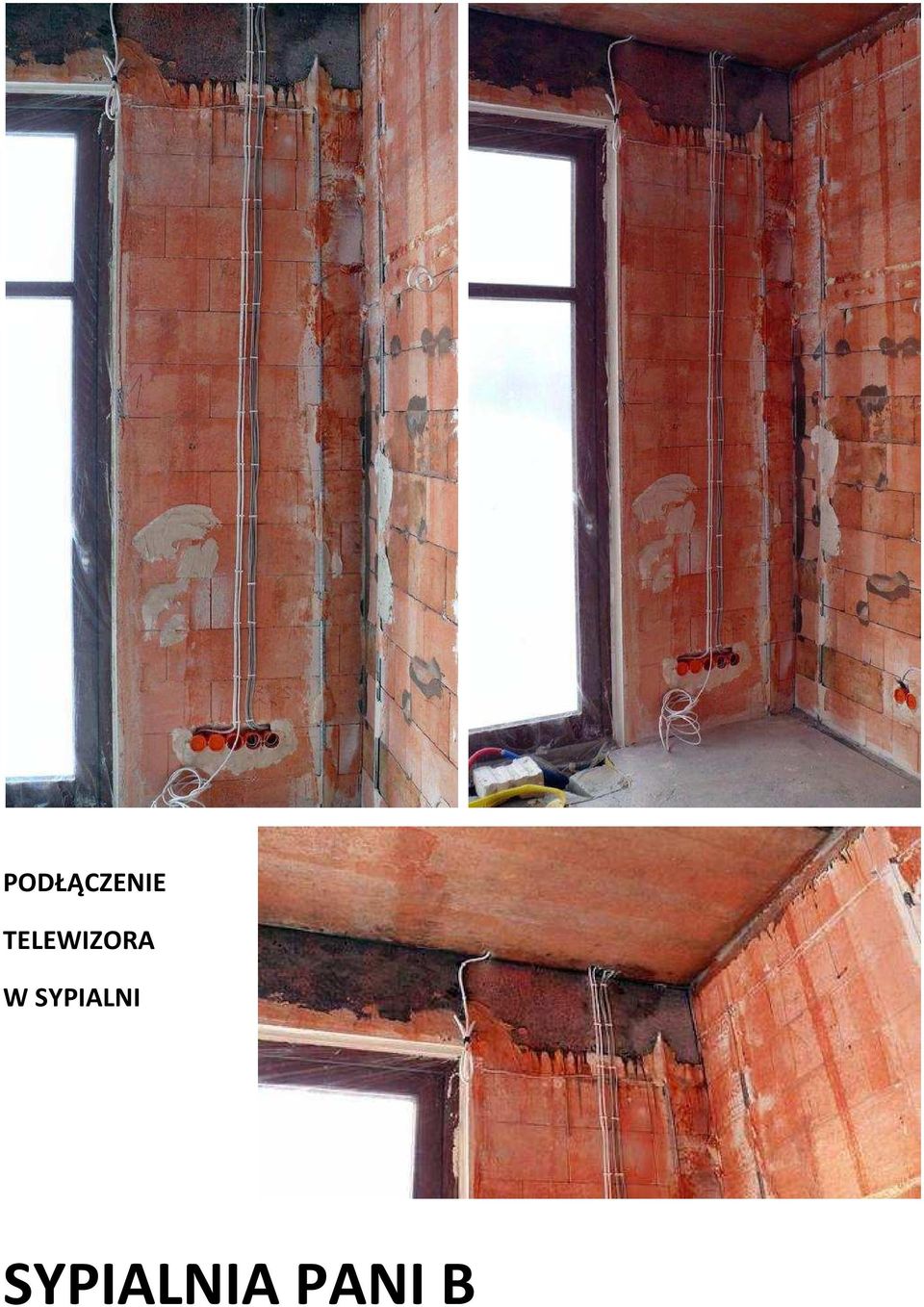

6 PODŁĄCZENIE TELEWIZORA W SYPIALNI SYPIALNIA PANI B

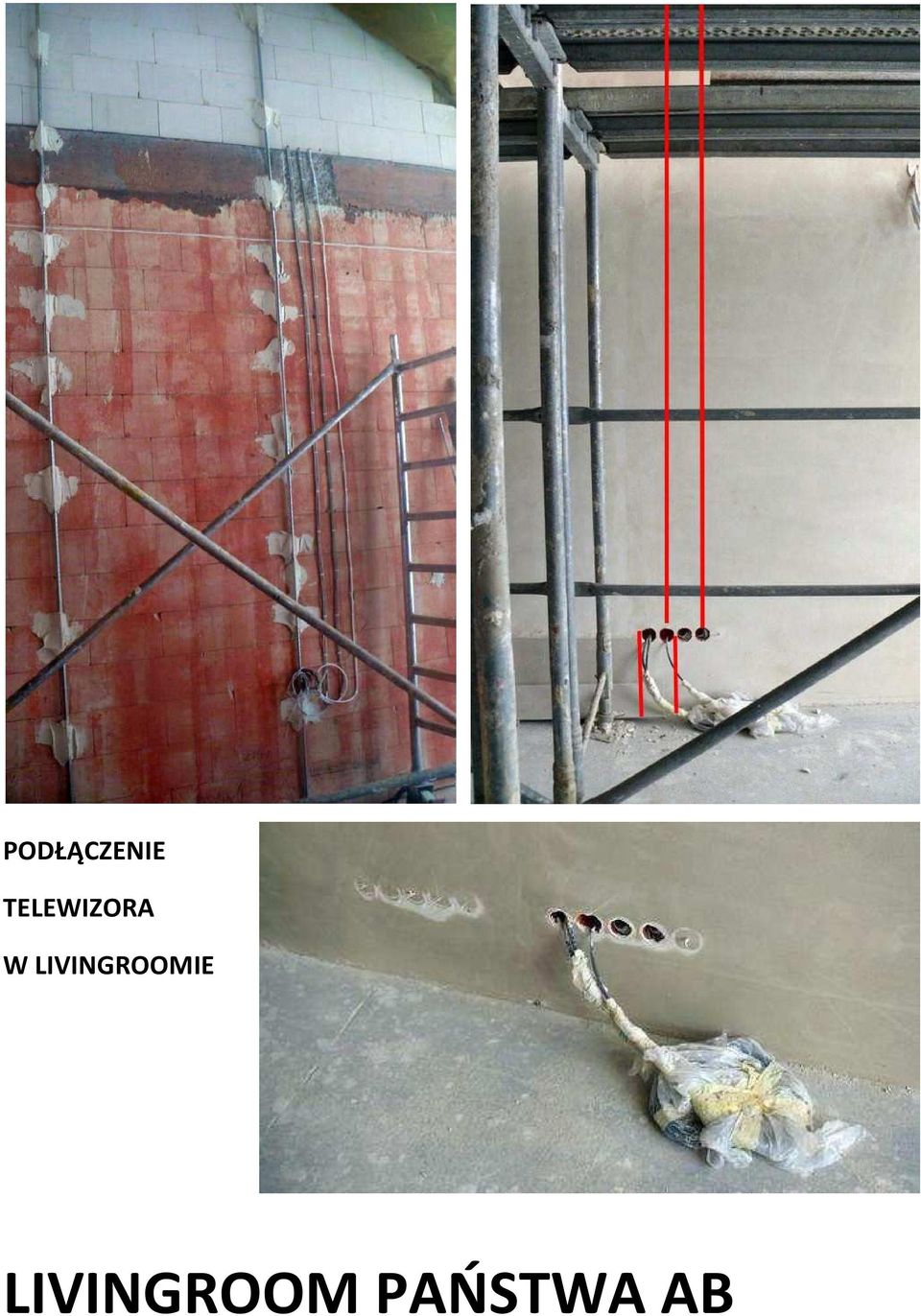

7 PODŁĄCZENIE TELEWIZORA W LIVINGROOMIE LIVINGROOM PAŃSTWA AB

8 POPROWADZENIE KABLA HDMI ORAZ KABLI GŁOŚN. LIVINGROOM PAŃSTWA AB (2)

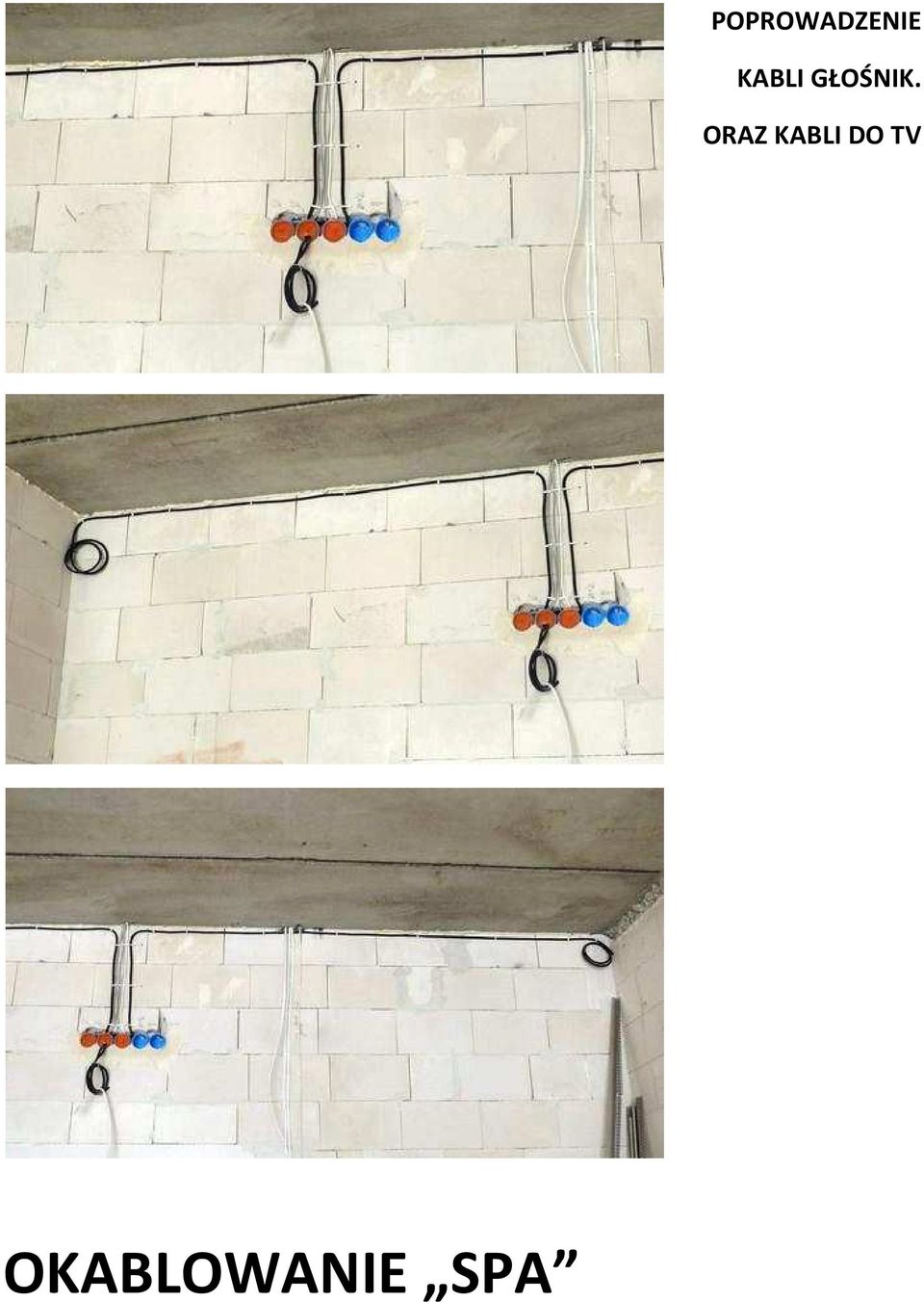

9 POPROWADZENIE KABLI GŁOŚNIK. ORAZ KABLI DO TV OKABLOWANIE SPA

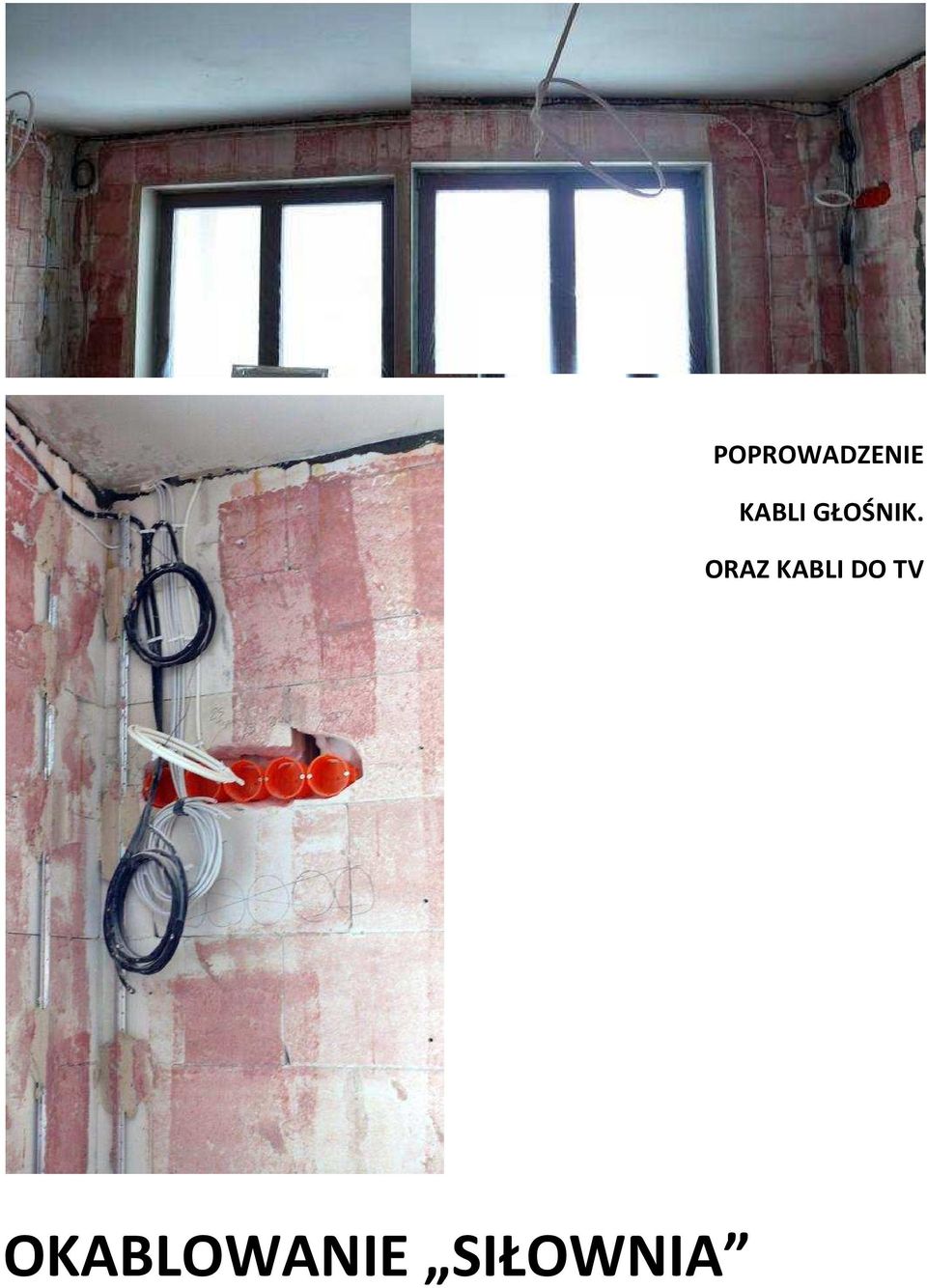

10 POPROWADZENIE KABLI GŁOŚNIK. ORAZ KABLI DO TV OKABLOWANIE SIŁOWNIA

11 POPROWADZENIE KABLI GŁOŚNIK., HDMI ORAZ KABLI DO TV LIVINGROOM PAN C

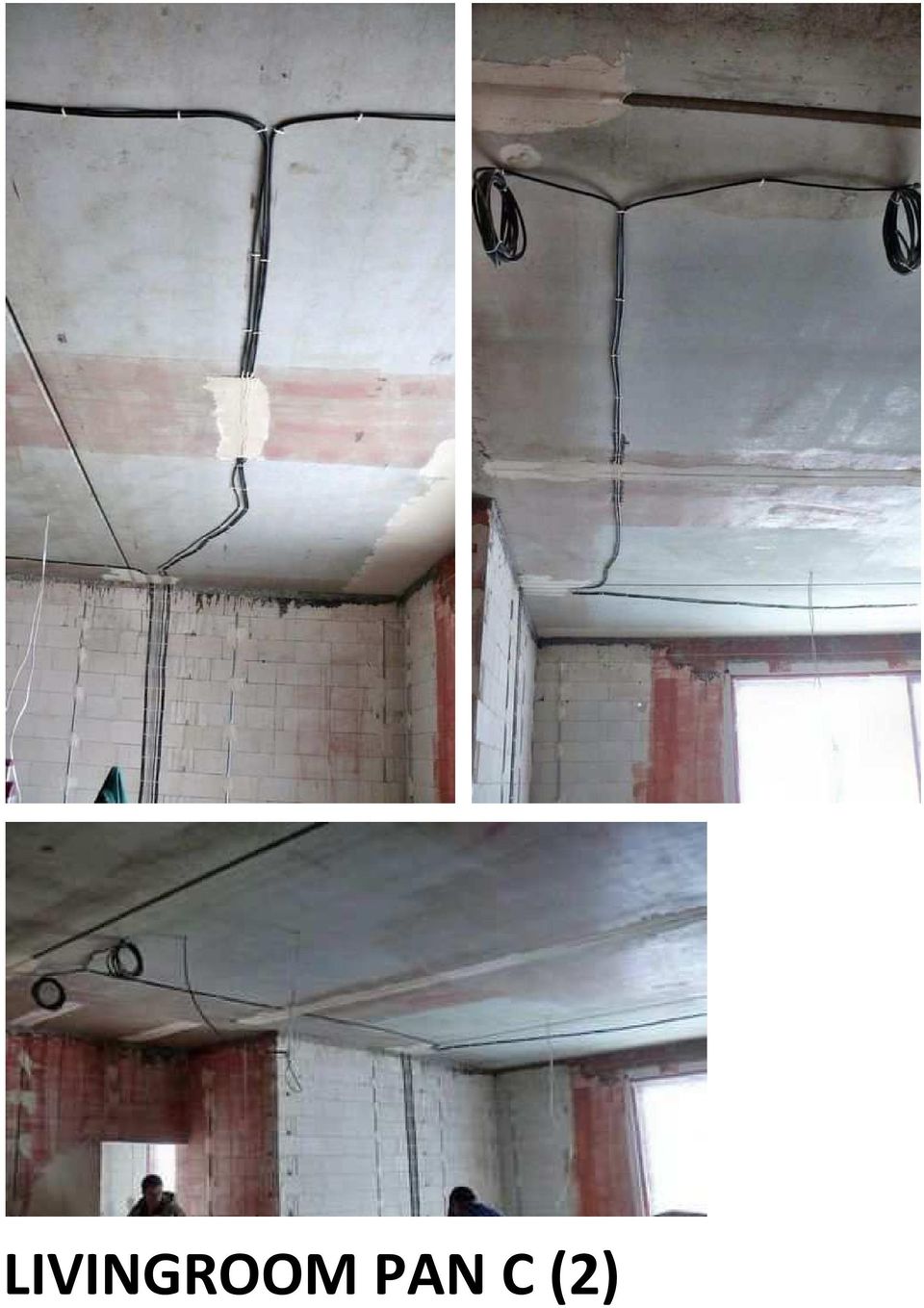

12 LIVINGROOM PAN C (2)

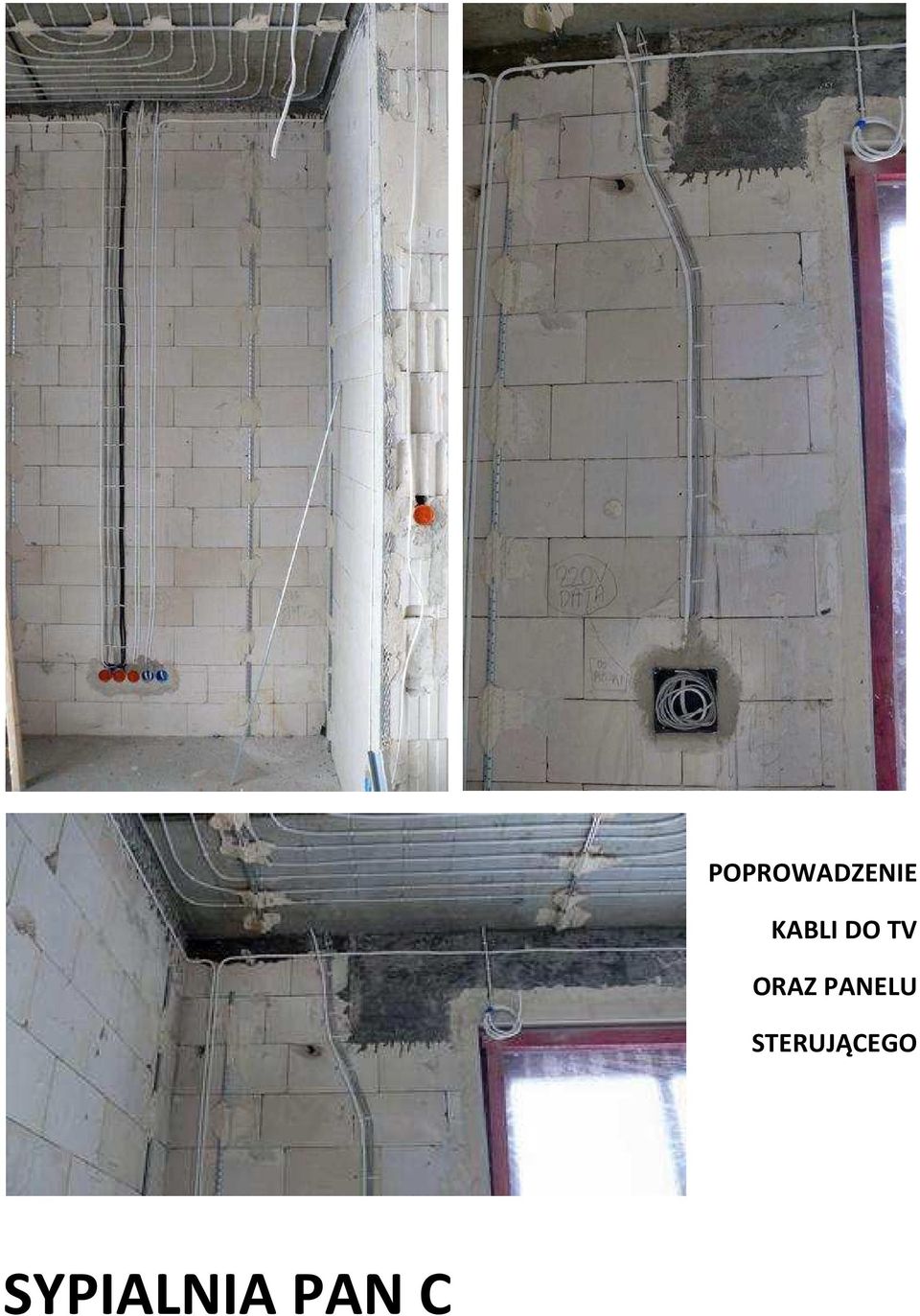

13 POPROWADZENIE KABLI DO TV ORAZ PANELU STERUJĄCEGO SYPIALNIA PAN C

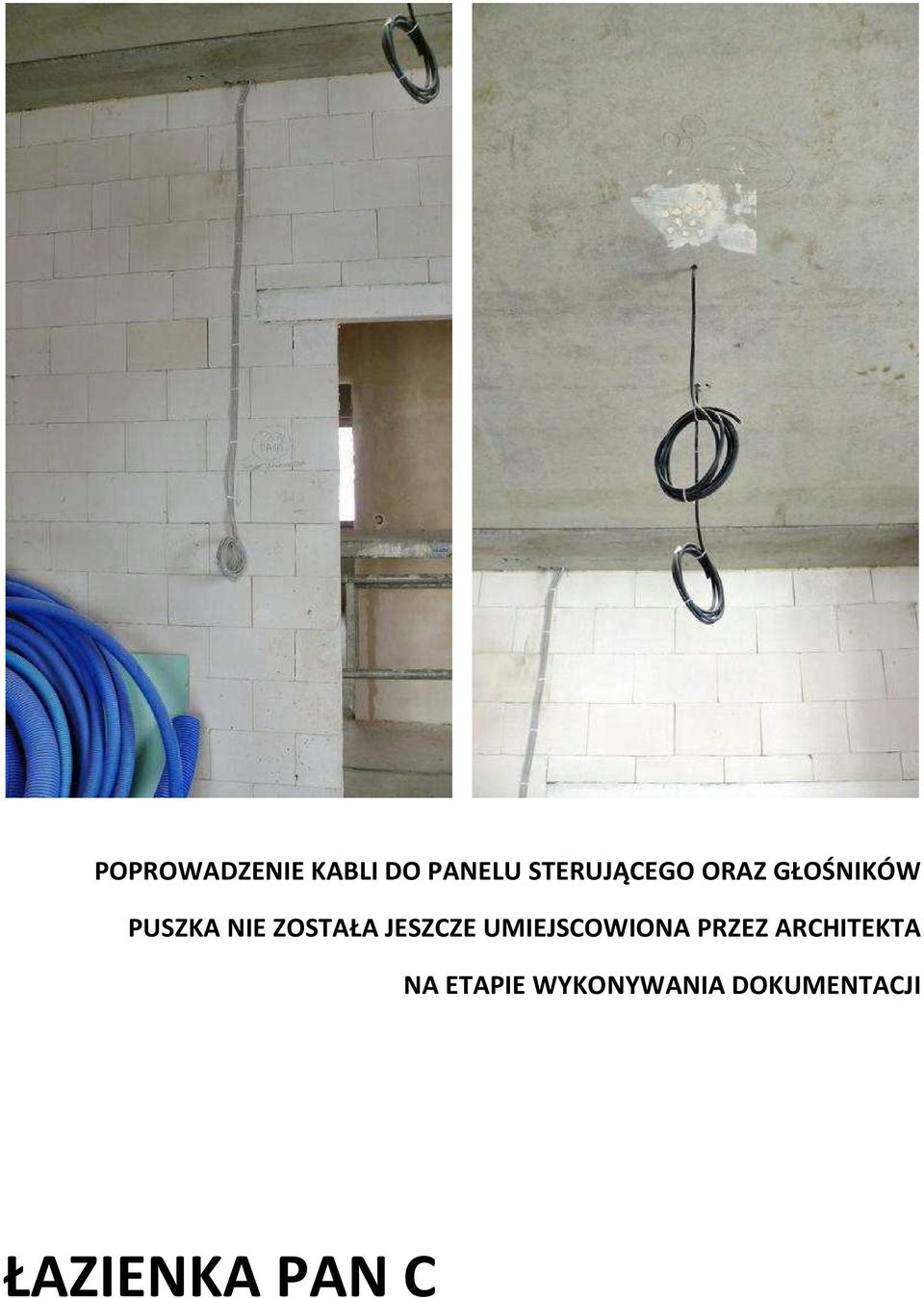

14 POPROWADZENIE KABLI DO PANELU STERUJĄCEGO ORAZ GŁOŚNIKÓW PUSZKA NIE ZOSTAŁA JESZCZE UMIEJSCOWIONA PRZEZ ARCHITEKTA NA ETAPIE WYKONYWANIA DOKUMENTACJI ŁAZIENKA PAN C

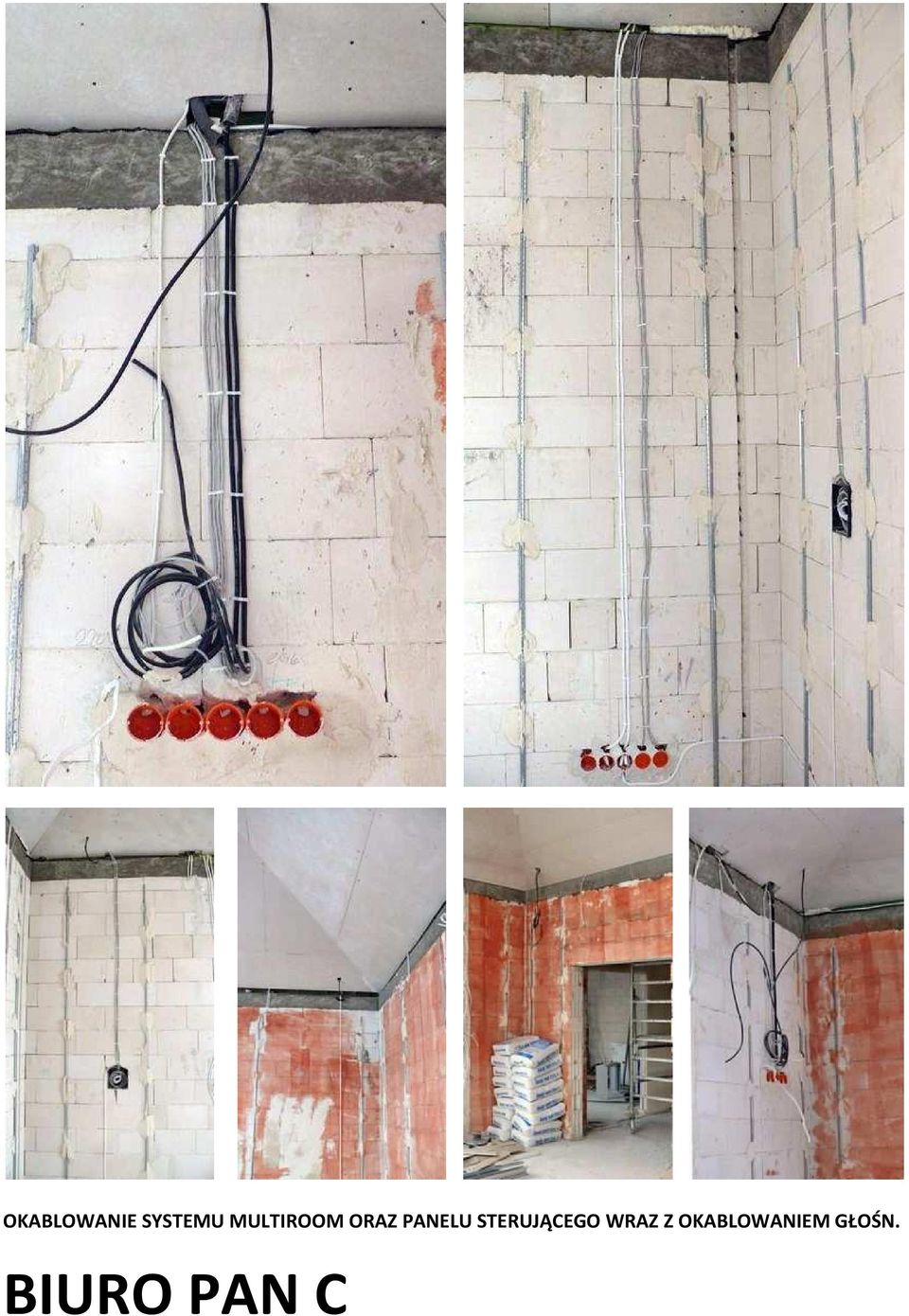

15 OKABLOWANIE SYSTEMU MULTIROOM ORAZ PANELU STERUJĄCEGO WRAZ Z OKABLOWANIEM GŁOŚN. BIURO PAN C

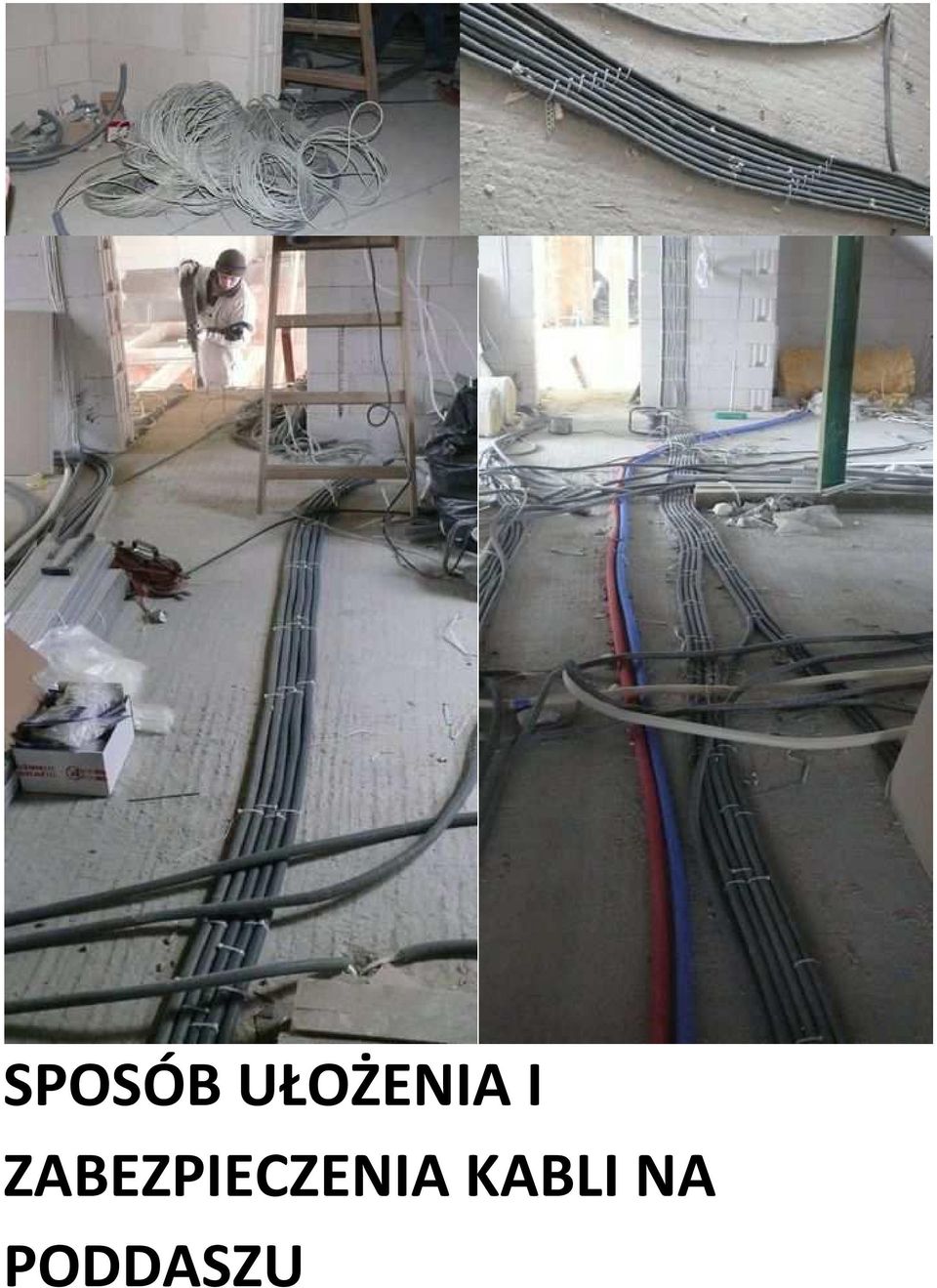

16 SPOSÓB UŁOŻENIA I ZABEZPIECZENIA KABLI NA PODDASZU

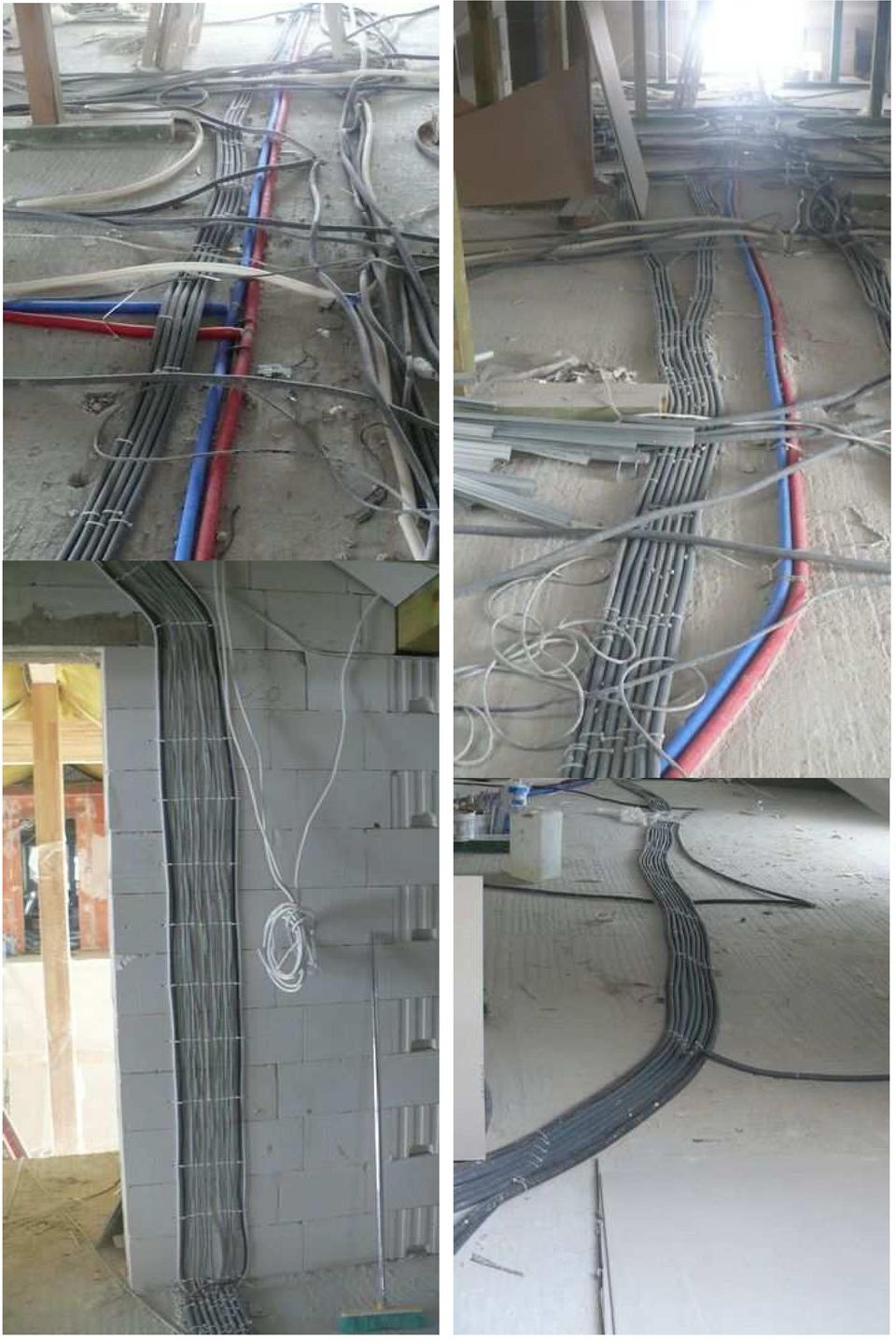

17

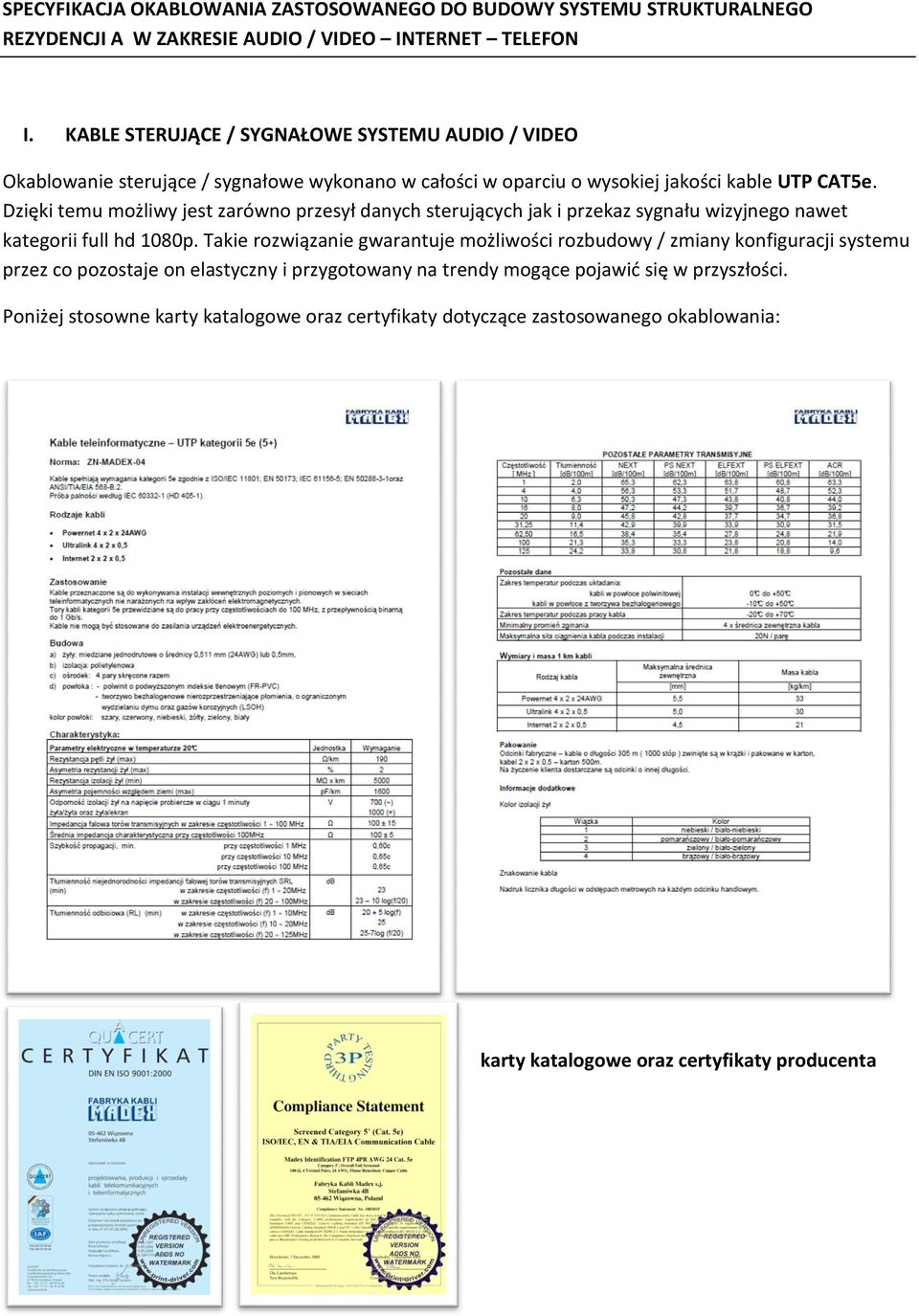

18 SPECYFIKACJA OKABLOWANIA ZASTOSOWANEGO DO BUDOWY SYSTEMU SYS MU STRUKTURALNEGO REZYDENCJI A W ZAKRESIE AUDIO / VIDEO INTERNET TELEFON I. KABLE STERUJĄCE / SYGNAŁOWE SYSTEMU AUDIO / VIDEO Okablowanie sterujące / sygnałowe wykonano w całości w oparciu o wysokiej jakości kable UTP CAT5e. Dzięki temu możliwy jest zarówno przesył danych sterujących jak i przekaz sygnału wizyjnego nawet kategorii full hd 1080p. Takie rozwiązanie gwarantuje możliwości rozbudowy / zmiany konfiguracji systemu przez co pozostaje on elastyczny i przygotowany na trendy mogące pojawić się w przyszłości. Poniżej stosowne karty katalogowe oraz certyfikaty dotyczące zastosowanego zastosowanego okablowania: karty katalogowe oraz certyfikaty certyfikat producenta

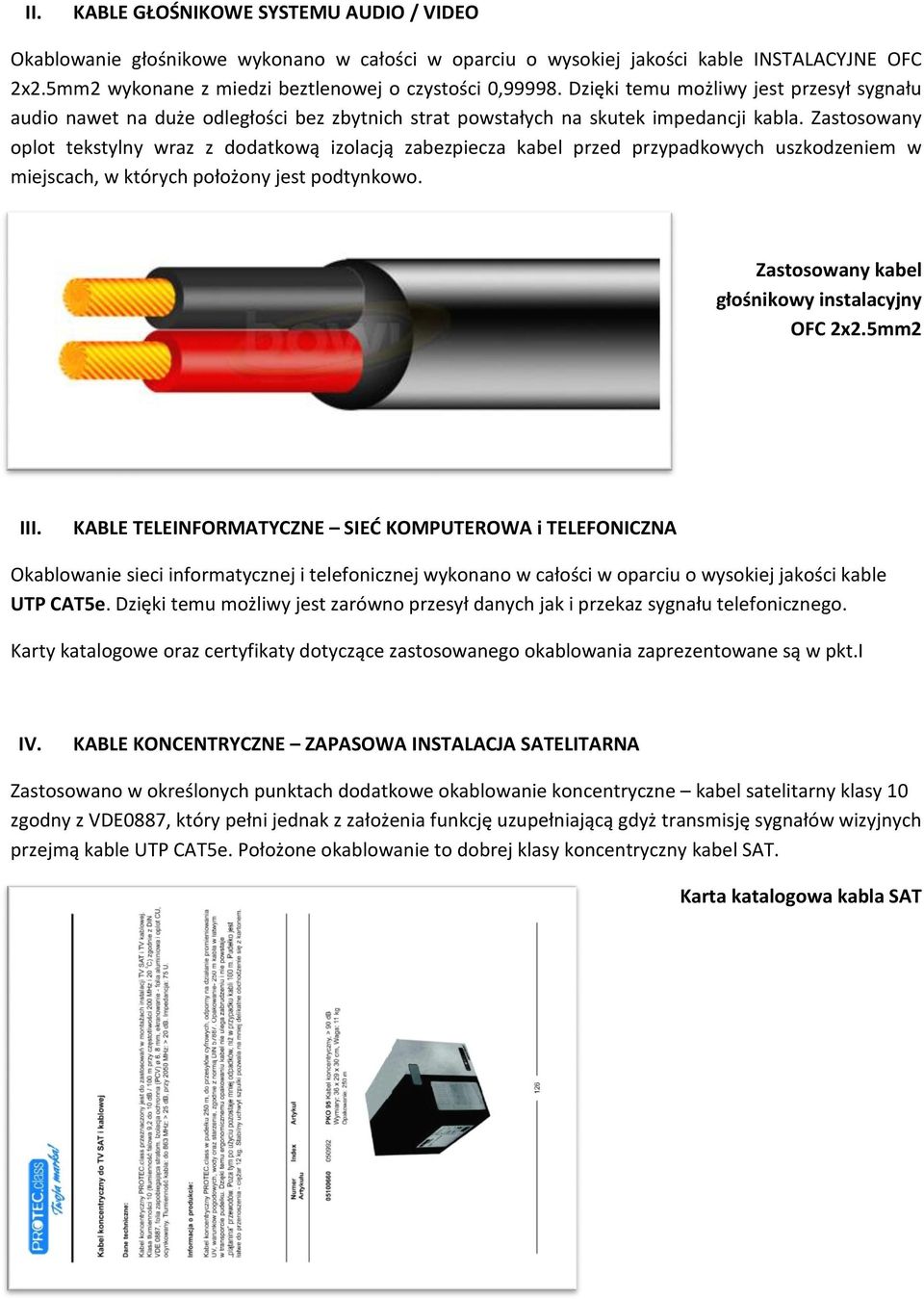

19 II. KABLE GŁOŚNIKOWE SYSTEMU AUDIO / VIDEO Okablowanie głośnikowe wykonano w całości w oparciu o wysokiej jakości kable INSTALACYJNE OFC 2x2.5mm2 wykonane z miedzi beztlenowej o czystości 0, Dzięki temu możliwy jest przesył sygnału audio nawet na duże odległości bez zbytnich strat powstałych na skutek impedancji kabla. Zastosowany oplot tekstylny wraz z dodatkową izolacją zabezpiecza kabel przed przypadkowych uszkodzeniem w miejscach, w których położony jest podtynkowo. Zastosowany kabel głośnikowy instalacyjny OFC 2x2.5mm2 III. KABLE TELEINFORMATYCZNE SIEĆ KOMPUTEROWA i TELEFONICZNA Okablowanie sieci informatycznej i telefonicznej wykonano w całości w oparciu o wysokiej jakości kable UTP CAT5e.. Dzięki temu możliwy jest zarówno przesył danych jak i przekaz sygnału telefonicznego. Karty arty katalogowe oraz certyfikaty dotyczące zastosowanego okablowania zaprezentowane są w pkt.i IV. KABLE KONCENTRYCZNE ZAPASOWA INSTALACJA SATELITARNA Zastosowano w określonych punktach dodatkowe okablowanie koncentryczne kabel satelitarny klasy 10 zgodny z VDE0887, który pełni jednak z założenia funkcję uzupełniającą gdyż transmisję sygnałów wizyjnych przejmą kable UTP CAT5e. Położone okablowanie to dobrej klasy koncentryczny kabel SAT. Karta katalogowa kabla SAT

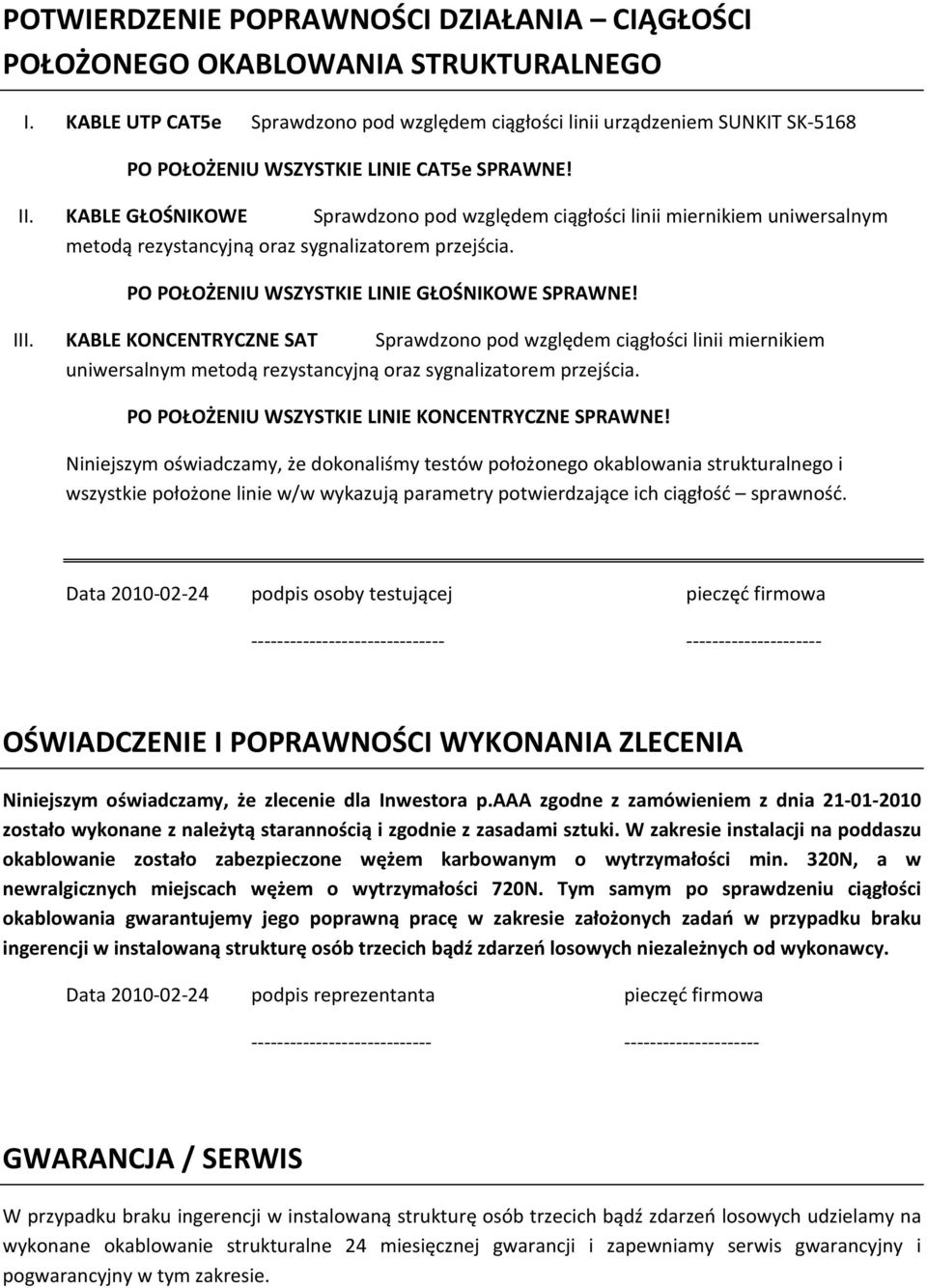

20 POTWIERDZENIE POPRAWNOŚCI DZIAŁANIA CIĄGŁOŚCI POŁOŻONEGO OKABLOWANIA STRUKTURALNEGO I. KABLE UTP CAT5e Sprawdzono pod względem ciągłości linii urządzeniem SUNKIT SK-5168 PO POŁOŻENIU WSZYSTKIE LINIE CAT5e SPRAWNE! II. KABLE GŁOŚNIKOWE Sprawdzono pod względem ciągłości linii miernikiem uniwersalnym metodą rezystancyjną oraz sygnalizatorem przejścia. PO POŁOŻENIU WSZYSTKIE LINIE GŁOŚNIKOWE SPRAWNE! III. KABLE KONCENTRYCZNE SAT Sprawdzono pod względem ciągłości linii miernikiem uniwersalnym metodą rezystancyjną oraz sygnalizatorem przejścia. PO POŁOŻENIU WSZYSTKIE LINIE KONCENTRYCZNE SPRAWNE! Niniejszym oświadczamy, że dokonaliśmy testów położonego okablowania strukturalnego i wszystkie położone linie w/w wykazują parametry potwierdzające ich ciągłość sprawność. Data podpis osoby testującej pieczęć firmowa OŚWIADCZENIE I POPRAWNOŚCI WYKONANIA ZLECENIA Niniejszym oświadczamy, że zlecenie dla Inwestora p.aaa zgodne z zamówieniem z dnia zostało wykonane z należytą starannością i zgodnie z zasadami sztuki. W zakresie instalacji na poddaszu okablowanie zostało zabezpieczone wężem karbowanym o wytrzymałości min. 320N, a w newralgicznych miejscach wężem o wytrzymałości 720N. Tym samym po sprawdzeniu ciągłości okablowania gwarantujemy jego poprawną pracę w zakresie założonych zadań w przypadku braku ingerencji w instalowaną strukturę osób trzecich bądź zdarzeń losowych niezależnych od wykonawcy. Data podpis reprezentanta pieczęć firmowa GWARANCJA / SERWIS W przypadku braku ingerencji w instalowaną strukturę osób trzecich bądź zdarzeń losowych udzielamy na wykonane okablowanie strukturalne 24 miesięcznej gwarancji i zapewniamy serwis gwarancyjny i pogwarancyjny w tym zakresie.

21 PROTOKÓŁ ODBIORU OKABLOWANIA STRUKTURALNEGO REZYDENCJA AAA Wrocław, dnia... Strona przekazująca - Wykonawca AUDIO PRZESTRZEŃ T i M Fechter Sp.K. w osobie reprezentanta: 1. Tomasz Fechter Strona odbierająca - Zleceniodawca w osobach reprezentanta: 1. p. AAA - Inwestor 2. p. BBB - przedstawiciel generalnego wykonawcy inwestycji kierownik budowy Nazwa i adres obiektu: Rezydencja AAA Rodzaj i zakres wykonanych robót: Instalacja okablowania strukturalnego systemu audio / video, sieci komputerowej i telefonicznej Wykonanych na podstawie zamówienia z dnia Stwierdzono następujące usterki: usterek nie stwierdzono Okres gwarancji wynosi 2 lata i upływa w dniu Uwagi stron Strona przekazująca: Strona odbierająca: Na podstawie powyższej oceny strony uznają roboty za odebrane. Wartość prac ustalono na podstawie kosztorysu powykonawczego i wynosi... (słownie złotych brutto: ) Na tym protokół zakończono i podpisano. Strona przekazująca: Strona odbierająca:

22 KOSZTORYS POWYKONAWCZY KOSZTORYS POWYKONAWCZY - REZYDENCJA AAA LP RODZAJ KABLA opis / rodzaj / przeznaczenie położona ilość mb kabel sygnałowo - sterujący do uniwersalnych zastosowań - multiroom, internet, sterowanie, telefonia CAT5e 2 kabel głośnikowy ofc 2x2.5mm2 transmisja audio kabel antenowy SAT kabel do transmisji TV satelitarnej kabel HDMI living J kabel cyfrowego przekazu do projektora 1szt 30mb 4 kabel HDMI living S kabel cyfrowego przekazu do projektora 1szt 15mb 5 osłona kabli karbowa osłona kabli kładzionych na poddaszu materiały pomocnicze (kołki rozp.,opaski, taśma, uchwyty itp..) cena jednost. RAZEM PLN NETTO RAZEM PLN BRUTTO cena razem - zł - zł LP ROBOCIZNA 1 Układanie kabla sieciowego do instalacji multiroom / TV SAT / Internet / TEL 2 Układanie kabla głośnikowego do instalacji a/v i multiroom 3 Układanie kabla satelitarnego - alternatywego kabla do TV SAT 3 Układanie kabli HDMI do projekcji HDTV 4 Montaż puszkek ściennych wgłębnych do paneli sterujących 5 Montaż puszek podtynkowych do okablowania w listwie zasilania 6 Prace pomocnicze (inne drobne prace wymagane przy instalacji) 8% całości RAZEM PLN NETTO RAZEM PLN BRUTTO cena OKABLOWANIE RAZEM - zł NETTO - zł BRUTTO PODSUMOWANIE PROJEKT OKABLOWANIE ROBOCIZNA RAZEM netto netto netto netto brutto
