KLIMATYZATORY POSTOJOWE DO CIĘŻARÓWEK

Transkrypt

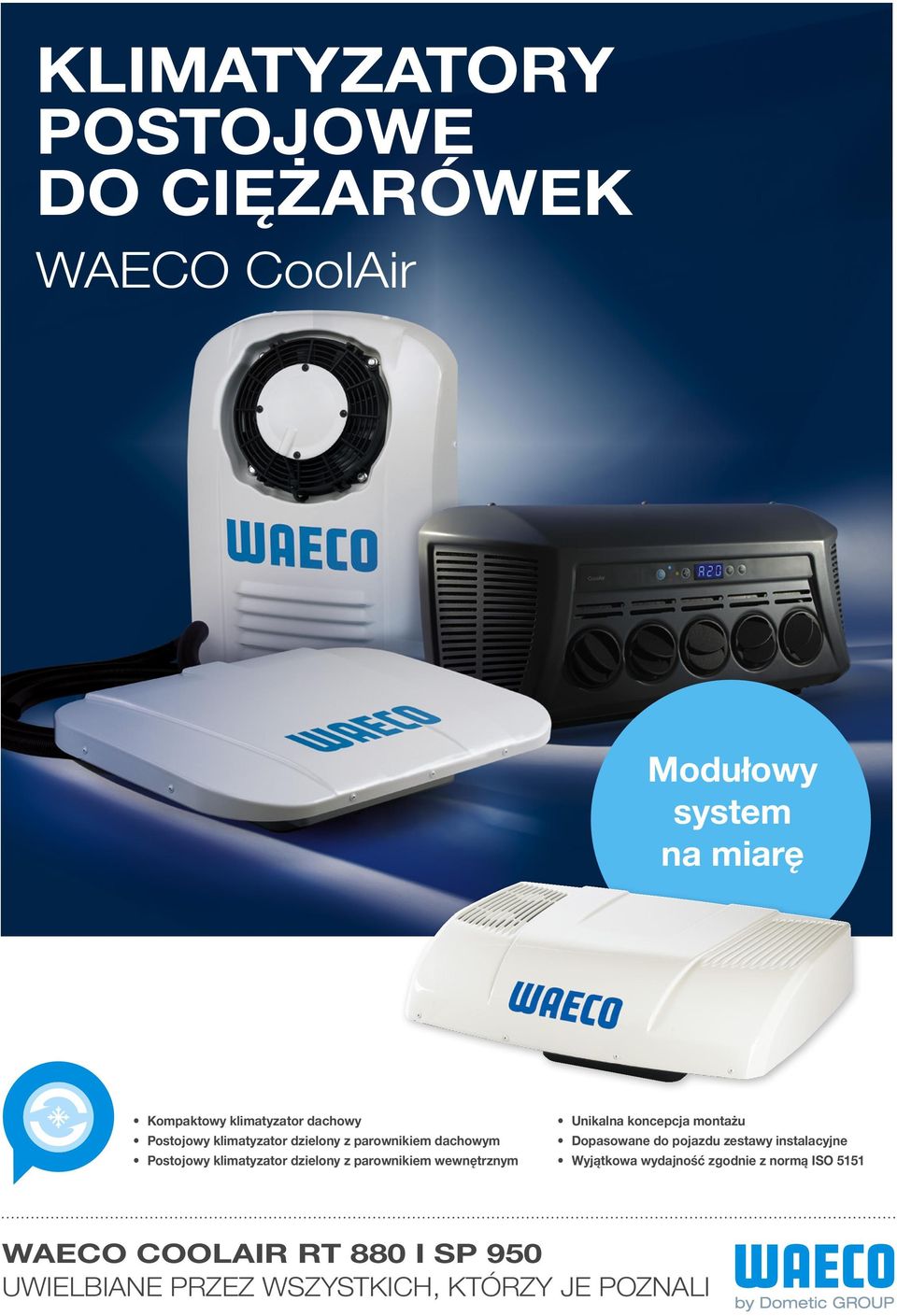

1 KLIMATYZATORY POSTOJOWE DO CIĘŻARÓWEK WAECO CoolAir Modułowy system na miarę Kompaktowy klimatyzator dachowy Postojowy klimatyzator dzielony z parownikiem dachowym Postojowy klimatyzator dzielony z parownikiem wewnętrznym Unikalna koncepcja montażu Dopasowane do pojazdu zestawy instalacyjne Wyjątkowa wydajność zgodnie z normą ISO 5151 WAECO COOLAIR RT 880 I SP 950 UWIELBIANE PRZEZ WSZYSTKICH, KTÓRZY JE POZNALI

2 2 WAECO CoolAir Klimatyzatory postojowe CoolAir dochodowy, wspaniały biznes! Centrum MAN Truck & Bus Center w Senden-Bösensell, w Niemczech instaluje klimatyzatory postojowe WAECO od Ich liczba cały czas rośnie do kilkuset na rok, tak jak obecnie. W większości przypadków klimatyzatory postojowe są zamawiane bezpośrednio wraz z ciężarówką, ponieważ klient jest w nastroju zakupowym, mówi dyrektor Rüdiger Ötken. Dodatkowy biznes dotyczący klimatyzatorów postojowych ma jeszcze jeden pozytywny efekt. Rüdiger Ötken: Każda sprzedana jednostka oznacza sprzedane godziny pracy, więc praca naszego warsztatu jest bardzo dobrze wykorzystana nawet poza okresami przypadającymi zwykle na okresy największego obłożenia pracą. Jest to kluczowe dla długookresowego sukcesu naszej firmy. Dlaczego WAECO CoolAir? Przede wszystkim zespół w Senden docenia bliskość producenta. Dometic WAECO znajduje się w naszym regionie w Münsterland. Odległość pomiędzy Senden i Emsdetten jest mała, mniej niż pół godziny jazdy samochodem. Jest to niezwykle praktyczne, nie tylko w przypadku pojawiających się pytań. Inżynierowie WAECO również odnoszą korzyści z intensywnej wymiany pomysłów wskazuje Rüdiger Ötken. W ten sposób możemy zawsze być pewni, że mamy produkt, który możemy spokojnie zaoferować klientom. WAECO i MAN to dwie marki premium, które świetnie do siebie pasują. Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

3 Oryginalne klimatyzatory postojowe 3 Wypróbowane i przetestowane tysiące razy na całym świecie Przetestowane w Australii Dobrze wiemy, co sprawia, że klimatyzator dachowy jest dobry. Przede wszystkim to my go wymyśliliśmy i ciągle ulepszaliśmy technologię mówi Daniel Westendarp, Kierownik Zespołu ds. Rozwoju CoolAir w Emsdetten. Dzięki modułowemu systemowi WAECO CoolAir dajemy naszym klientom większą swobodę wyboru. Możemy zaoferować dopasowane klimatyzatory postojowe do prawie każdego rodzaju kabiny. Od wprowadzenia na rynek dziewięć lat temu, klimatyzatory postojowe WAECO CoolAir zostały sprawdzone i przetestowane tysiące razy przez kierowców samochodów ciężarowych na całym świecie. Technologia WAECO CoolAir przekonuje kierowców pojazdów ciężarowych, spedytorów, właścicieli warsztatów samochodowych i flot samochodowych. Renomowani producenci urządzeń do samochodów oferują klimatyzatory postojowe zaprojektowane w Emsdetten jako wyposażenie opcjonalne montowane fabrycznie. Marka WAECO CoolAir oznacza dobrą jakość, która obejmuje następujący łańcuch wartości: Opracowane w Niemczech od projektowania produktu do końcowej kontroli jakości. Rozwój określonej dla pojazdu koncepcji montażu, która obniża czas instalacji do rekordowo krótkiego, w porównaniu z innymi produktami na rynku, stanowi krok milowy w historii sukcesu marki CoolAir. Koncepcja modułowa klimatyzatora dzielonego CoolAir SP jest spójną kontynuacją strategii rozwoju zorientowanej na klienta, przyjętej przez niemieckich specjalistów zajmujących się klimatyzacją. W zależności od sytuacji wysoce wydajny kompresor może być połączony z wyjątkowo płaskim dachowym parownikiem lub z nowym parownikiem wewnętrznym. Przy okazji: Klimatyzatory postojowe WAECO CoolAir są sprawdzane na drodze jeszcze przed wprowadzeniem ich na rynek, np. w Australii. POLECAMY Przy klimatyzatorze dzielonym parownik (SP 950I) znajduje się wewnątrz kabiny, tak aby okno dachowe zostało nienaruszone. Jest to bardzo ważne w sytuacji, gdy okno dachowe służy jako wyjście awaryjne. A także praktyczne dla wszystkich tych, którzy nie wyobrażają sobie jazdy bez świeżego powietrza z góry. Rodzina produktów Klimatyzatory dachowe Klimatyzatory dzielone do do ciężarówek ciężarówek z parownikiem dachowym lub wewnętrznym Koncepcja modułowa do klimatyzatorów dzielonych Parownik dachowy lub strona 10 strona 12 Kompresor Parownik wewnętrzny

4 4 WAECO CoolAir... najlepsza rzecz, jaką mój szef kiedykolwiek mi dał! Dzięki klimatyzatorowi postojowemu WAECO CoolAir kierowcy mogą odpocząć i zrelaksować się w komfortowych warunkach. Wszystko, co muszą zrobić to wyłączyć silnik, oprzeć wygodnie nogi i ustawić klimatyzację tak, jak chcą. Temperaturę i strumień powietrza można łatwo regulować dotykając przycisku na panelu sterowania lub zdalnie, od strony łóżka kierowcy, za pomocą pilota. Odświeżający strumień powietrza napływa z czterech dysz, których kierunek i nachylenie można płynnie regulować. Napędzany kompresorem system chłodzenia CoolAir zapewnia przyjemną temperaturę i jednocześnie usuwa wilgoć z powietrza w kabinie. Korzyścią wynikającą ze stosowania systemów z parownikiem jest to, że kompresor oferuje pełną wydajność, nawet w przypadku wyższej wilgotności powietrza. To wszystko dzieje się bez nadmiernego obciążania akumulatora. Specjaliści projektujący CoolAir brali to pod uwagę, aby uzyskać idealną równowagę pomiędzy zużyciem energii a wydajnością chłodzenia. To oznacza również, że czujnik trybu uśpienia automatycznie włącza klimatyzację na tryb czuwania, oszczędzając energię akumulatora przez określony czas. Zalety: Mniej wypadków: Zrelaksowani kierowcy są bardziej skoncentrowani Nagradzane wzornictwo: Idealne dopasowanie do samochodu wewnątrz i na zewnątrz Niezawodna technologia: Sprawdzona i zatwierdzona przez niezależne laboratoria Dopasowana do pojazdu koncepcja instalacji: Szybki i łatwy montaż oraz demontaż wszystkich elementów Sieć serwisowa na całym świecie: Minimalny czas przestojów w przypadku napraw Wysoka wydajność: Maksymalna wydajność chłodzenia przy określonym zasilaniu elektrycznym Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

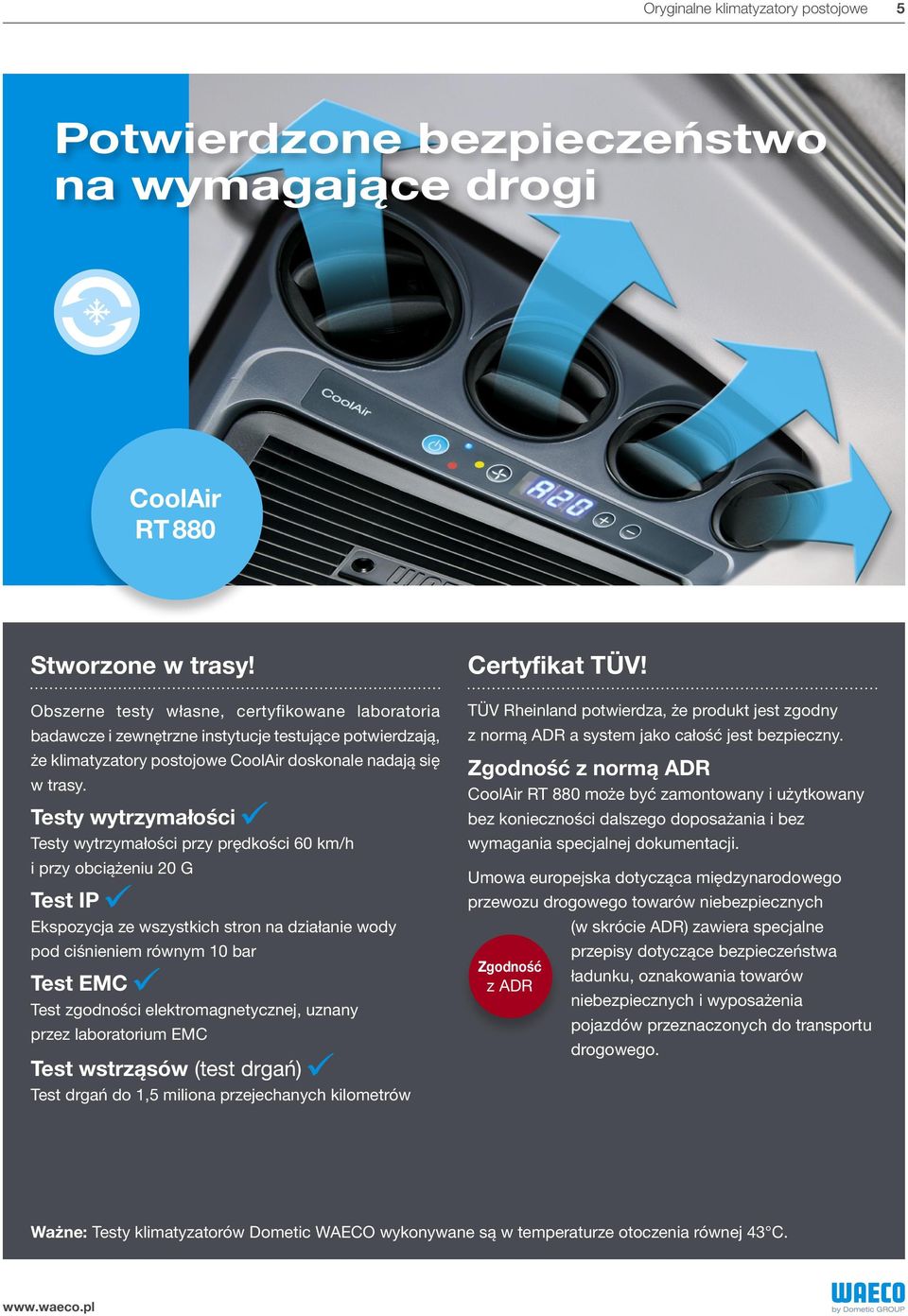

5 Oryginalne klimatyzatory postojowe 5 Potwierdzone bezpieczeństwo na wymagające drogi CoolAir RT 880 Stworzone w trasy! Obszerne testy własne, certyfikowane laboratoria badawcze i zewnętrzne instytucje testujące potwierdzają, że klimatyzatory postojowe CoolAir doskonale nadają się w trasy. Testy wytrzymałości Testy wytrzymałości przy prędkości 60 km/h i przy obciążeniu 20 G Test IP Ekspozycja ze wszystkich stron na działanie wody pod ciśnieniem równym 10 bar Test EMC Test zgodności elektromagnetycznej, uznany przez laboratorium EMC Test wstrząsów (test drgań) Test drgań do 1,5 miliona przejechanych kilometrów Certyfikat TÜV! TÜV Rheinland potwierdza, że produkt jest zgodny z normą ADR a system jako całość jest bezpieczny. Zgodność z normą ADR CoolAir RT 880 może być zamontowany i użytkowany bez konieczności dalszego doposażania i bez wymagania specjalnej dokumentacji. Umowa europejska dotycząca międzynarodowego przewozu drogowego towarów niebezpiecznych Zgodność z ADR (w skrócie ADR) zawiera specjalne przepisy dotyczące bezpieczeństwa ładunku, oznakowania towarów niebezpiecznych i wyposażenia pojazdów przeznaczonych do transportu drogowego. Ważne: Testy klimatyzatorów Dometic WAECO wykonywane są w temperaturze otoczenia równej 43 C.

6 6 WAECO CoolAir CoolAir koncepcja montażu dobrze przemyślana i praktyczna w użytkowaniu Genialnie prosta po prostu genialna: Koncepcja montażu CoolAir Dzisiejsze samochody ciężarowe są niezwykle skomplikowane. Dlatego dla pracowników serwisu ważne jest, aby dostępne produkty do doposażenia były idealnie dopasowane do pojazdu. Dzięki dwóm klimatyzatorom CoolAir RT 880 i SP 950T, montaż nie wymaga wiercenia żadnego otworu. Dwie jednostki dachowe są dostarczane we wstępnie zmontowanym komplecie a ich bazy zawierają wzór otworów dla wszystkich rodzajów pojazdów ciężarowych. Wszystko, co należy zrobić, to włożyć jednostkę, podłączyć i zamocować do ramy osłaniającej. Podobnie kompresor SP 950C może być zamontowany bez konieczności wiercenia dodatkowych otworów. Ramy mocujące dopasowane do danego pojazdu mają dokładnie ten sam wzór otworów, co tylna ściana kabiny kierowcy, dla której są przeznaczone. Zalety: Koncepcja montażu CoolAir : Szybki i łatwy montaż demontaż wszystkich elementów przy zastosowaniu dopasowanego do pojazdu zestawu montażowego lub ram mocujących (wyjątek: parownik wewnętrzny SP 950I) Zestaw modułowy CoolAir SP 950: Wolność wyboru podczas łączenia komponentów, dopasowane rozwiązania Eleganckie wzornictwo: Wszystkie systemy CoolAir pasują idealnie do samochodu wewnątrz i na zewnątrz POLECAMY Obudowy elementów klimatyzacji można malować farbą w sprayu, dzięki czemu każdy klimatyzator CoolAir można dopasować do wzornictwa ciężarówki. Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

7 Klimatyzatory postojowe 7 Który klimatyzator dla danego pojazdu? 4 m 4 m 4 m WAECO CoolAir RT 880 WAECO CoolAir SP 950T WAECO CoolAir SP 950l Postojowy klimatyzator dachowy do ciężarówek, 24 V Postojowy klimatyzator dzielony z parownikiem dachowym, klimatyzacja postojowa 24 V 4 m Postojowy klimatyzator dzielony z parownikiem wewnętrznym, klimatyzacja postojowa 24 V Klimatyzacja kompaktowa wszystkie komponenty klimatyzatora zintegrowane w jednym module dachowym Montaż na dachu (klimatyzator zastępuje okno dachowe) Pasuje do prawie wszystkich modeli samochodów! Modele specjalne dla Iveco Stralis Zgodność z ADR (certyfikat na życzenie). Brak konieczności zmiany wyposażenia! Demontaż wszystkich elementów przy zastosowaniu dopasowanego do pojazdu zestawu montażowego Montaż na dachu (parownik dachowy zastępuje okno dachowe) i na tylnej ścianie kabiny (kompresor) Do samochodów ciężarowych o bardzo wysokiej kabinie, ze spojlerem dachowym lub nadbudową (np. do transportu samochodów) Wyjątkowo płaski parownik dachowy nie ma problemu z zachowaniem dopuszczalnej wysokości całkowitej Demontaż wszystkich elementów przy zastosowaniu dopasowanego do pojazdu zestawu montażowego i ram mocujących Montaż na tylnej ścianie kabiny (parownik wewnątrz, kompresor na zewnątrz) Dla pojazdów ciężarowych, w których montaż na dachu jest niemożliwy lub niepożądany (duże nachylenie dachu, wysoka kabina kierowcy, spoiler dachowy lub nadbudowa; konieczność zachowania okna dachowego) Bez problemów z zachowaniem dopuszczalnej wysokości całkowitej Film montażowy CoolAir:

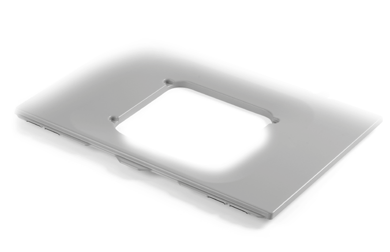

8 8 Akcesoria do klimatyzatorów postojowych do ciężarówek Szybki montaż dachowy demontaż wszystkich elementów Klimatyzator dachowy CoolAir RT 880 i parownik dachowy SP 950T można zamontować bez konieczności wiercenia jakiegokolwiek otworu. Oczywiście pod warunkiem, że wykorzystane zostaną zestawy montażowe dopasowane do danego samochodu. W większości przypadków zestawy będą pasowały do każdego układu klimatyzacji. Oprócz oszczędności czasu koncepcja montażu CoolAir oferuje dwie oczywiste korzyści. Efekt montażu jest nienaganny, zarówno od wewnątrz jak i od zewnątrz, tak jak w przypadku montażu oryginalnego. Po demontażu urządzenie CoolAir nie pozostawia żadnego śladu na dachu. Brak pracochłonnego wykańczania w przypadku sprzedaży samochodu nie traci się zainwestowanych pieniędzy! Scania Highline / Topline Instrukcja montażu pod adresem: coolair Volvo L2H3 Dopasowane do pojazdów zestawy montażowe (przykład) System modułowy CoolAir obejmuje dopasowane do pojazdów zestawy instalacyjne dla wszystkich typowych pojazdów ciężarowych. Uniwersalne zestawy montażowe są dostępne dla innych samochodów użytkowych, które zostały wyposażone w okno dachowe, ale również dla tych, które tego okna nie mają (np. dla starszych ciężarówek). Iveco (tylko RT 880) Stralis AT / AS / AS³ Przy montażu należy również uwzględnić instrukcje producenta samochodu! Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

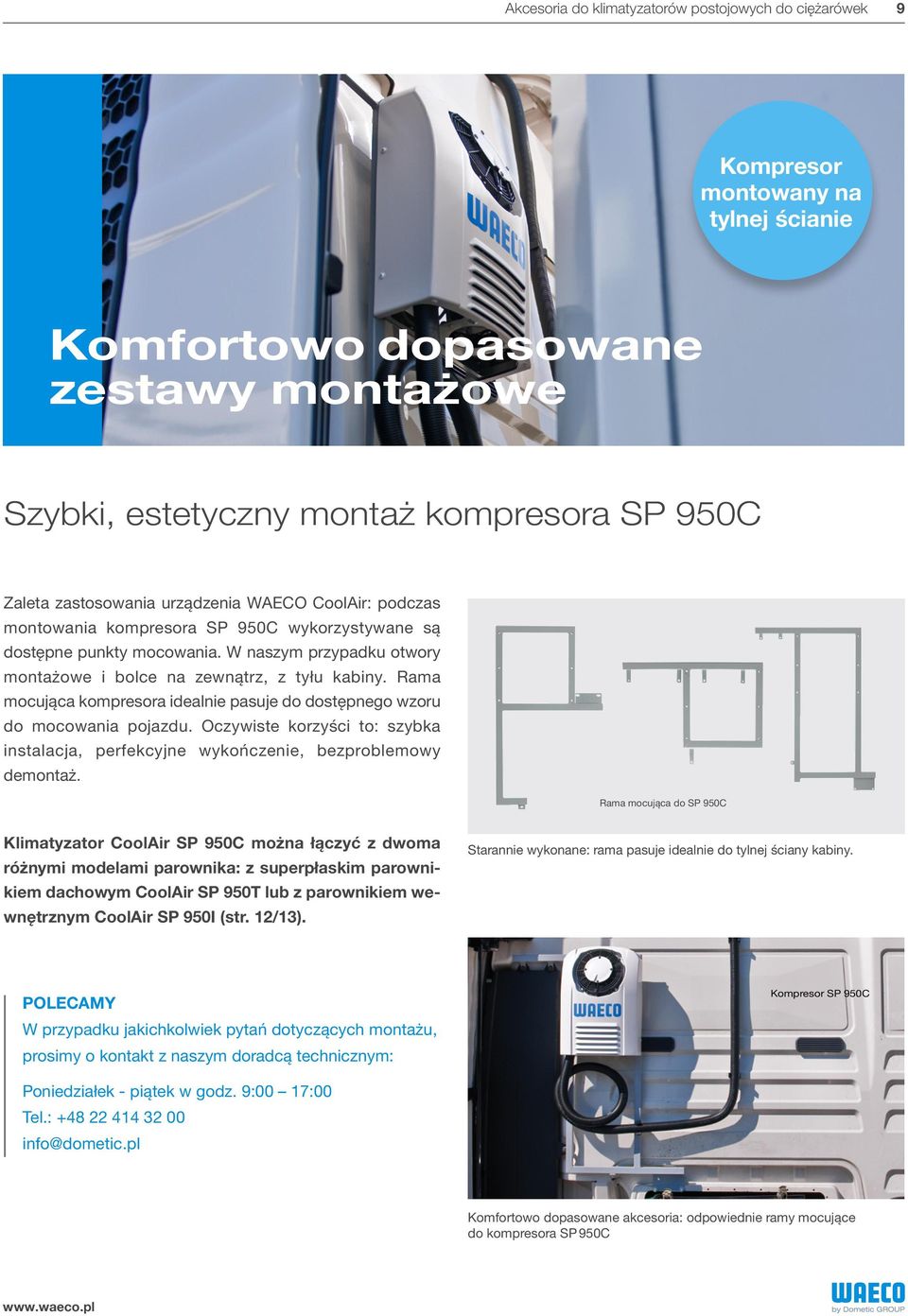

9 Akcesoria do klimatyzatorów postojowych do ciężarówek 9 Kompresor montowany na tylnej ścianie Komfortowo dopasowane zestawy montażowe Szybki, estetyczny montaż kompresora SP 950C Zaleta zastosowania urządzenia WAECO CoolAir: podczas montowania kompresora SP 950C wykorzystywane są dostępne punkty mocowania. W naszym przypadku otwory montażowe i bolce na zewnątrz, z tyłu kabiny. Rama mocująca kompresora idealnie pasuje do dostępnego wzoru do mocowania pojazdu. Oczywiste korzyści to: szybka instalacja, perfekcyjne wykończenie, bezproblemowy demontaż. Rama mocująca do SP 950C Klimatyzator CoolAir SP 950C można łączyć z dwoma różnymi modelami parownika: z superpłaskim parownikiem dachowym CoolAir SP 950T lub z parownikiem wewnętrznym CoolAir SP 950I (str. 12/13). Starannie wykonane: rama pasuje idealnie do tylnej ściany kabiny. POLECAMY W przypadku jakichkolwiek pytań dotyczących montażu, prosimy o kontakt z naszym doradcą technicznym: Kompresor SP 950C Poniedziałek - piątek w godz. 9:00 17:00 Tel.: info@dometic.pl Komfortowo dopasowane akcesoria: odpowiednie ramy mocujące do kompresora SP 950C

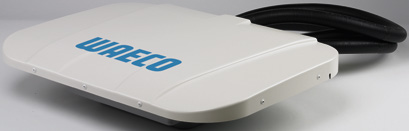

10 10 WAECO CoolAir RT 880 Nadaje się do wszystkich klas pojazdów ADR Pasuje do prawie wszystkich ciężarówek Kompaktowy klimatyzator dachowy Niezwykła wydajność chłodzenia Zgodność z ADR (certyfikat na życzenie). Brak konieczności zmiany wyposażenia! Praca przy zamkniętych oknach brak utraty zimna, minimalne niebezpieczeństwo włamania Higieniczny, hermetycznie zamknięty system bez uzupełniania czynnika chłodniczego Dopasowane do pojazdów zestawy montażowe Możliwość późniejszego lakierowania górnej osłony Kompaktowy klimatyzator CoolAir RT 880 posiada niewątpliwą zaletę: wszystkie podzespoły umieszczone są w kompaktowej obudowie. Skraca to czas montażu i sprawia, że zbędne stają się prace konserwacyjne, system jest w końcu zamknięty i hermetycznie szczelny. Nie ma więc potrzeby uzupełniania czynnika chłodniczego. Dobrze wiedzieć: CoolAir RT 880 pasuje do prawie wszystkich modeli pojazdów. Do każdej popularnej ciężarówki istnieje szyty na miarę zestaw montażowy. Modele dopasowane do potrzeb użytkownika: CoolAir RT 880 dla Iveco Stralis Tak jak wspominaliśmy wcześniej, model RT 880 pasuje prawie do każdej ciężarówki. W przypadku gdy nie pasuje, oferujemy modele dopasowane do potrzeb użytkownika. Do ciężarówek Iveco Stralis zaprojektowaliśmy specjalną wersję modelu RT 880, która dopasowuje się do nachylenia dachu kabiny. Finalne wykończenie: dopasowywanie klimatyzatora dachowego Zachęcające wnętrze: wysokiej jakości materiały, eleganckie powierzchnie Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

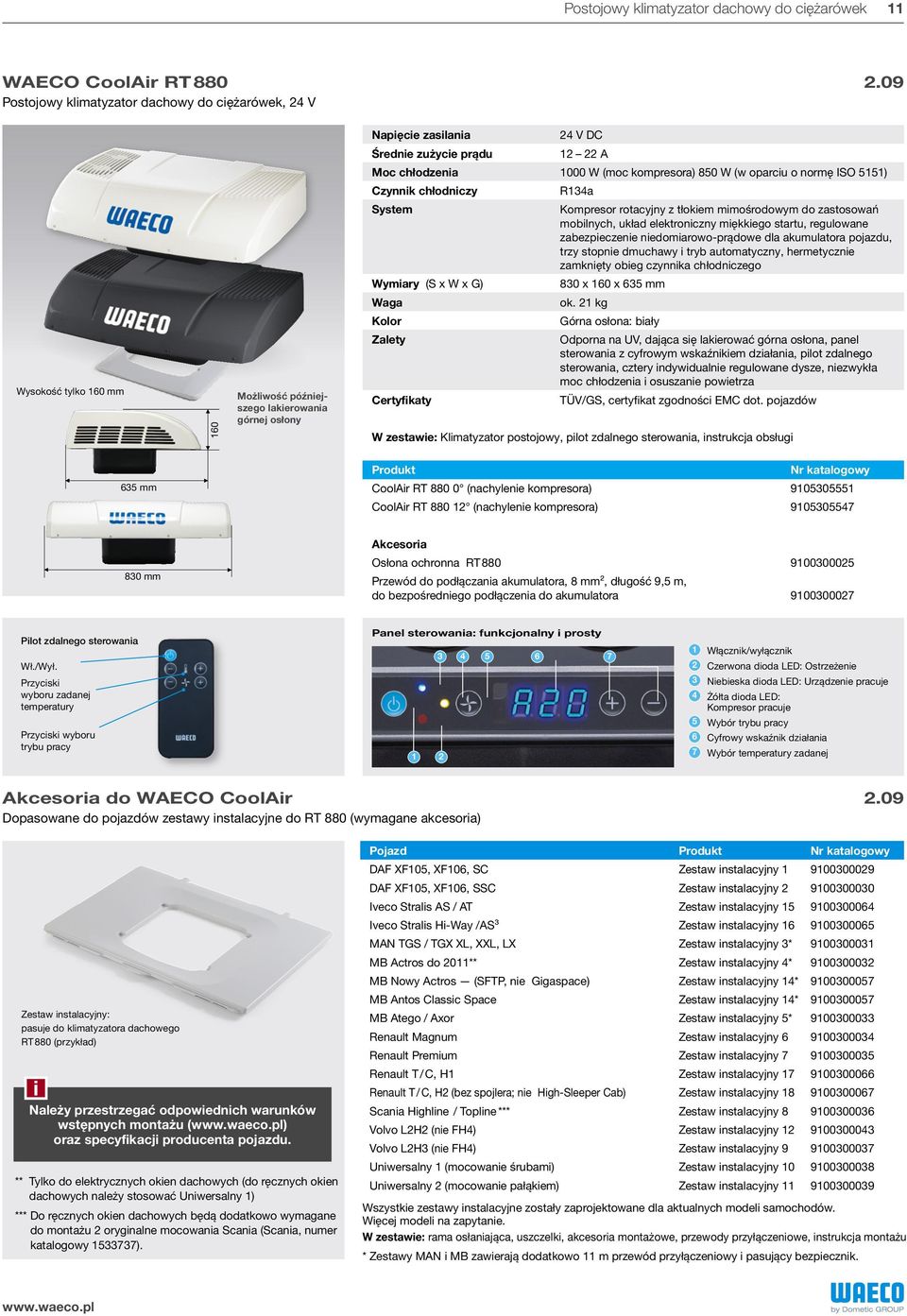

11 Postojowy klimatyzator dachowy do ciężarówek 11 WAECO CoolAir RT Postojowy klimatyzator dachowy do ciężarówek, 24 V Napięcie zasilania 24 V DC Średnie zużycie prądu A Moc chłodzenia 1000 W (moc kompresora) 850 W (w oparciu o normę ISO 5151) Czynnik chłodniczy R134a System Kompresor rotacyjny z tłokiem mimośrodowym do zastosowań mobilnych, układ elektroniczny miękkiego startu, regulowane zabezpieczenie niedomiarowo-prądowe dla akumulatora pojazdu, trzy stopnie dmuchawy i tryb automatyczny, hermetycznie zamknięty obieg czynnika chłodniczego Wymiary (S x W x G) 830 x 160 x 635 mm Waga ok. 21 kg Kolor Górna osłona: biały Wysokość tylko 160 mm 160 Możliwość późniejszego lakierowania górnej osłony Zalety Certyfikaty Odporna na UV, dająca się lakierować górna osłona, panel sterowania z cyfrowym wskaźnikiem działania, pilot zdalnego sterowania, cztery indywidualnie regulowane dysze, niezwykła moc chłodzenia i osuszanie powietrza TÜV/GS, certyfikat zgodności EMC dot. pojazdów W zestawie: Klimatyzator postojowy, pilot zdalnego sterowania, instrukcja obsługi Produkt Nr katalogowy 635 mm CoolAir RT (nachylenie kompresora) CoolAir RT (nachylenie kompresora) Akcesoria 830 mm Osłona ochronna RT Przewód do podłączania akumulatora, 8 mm², długość 9,5 m, do bezpośredniego podłączenia do akumulatora Pilot zdalnego sterowania Wł./Wył. Przyciski wyboru zadanej temperatury Przyciski wyboru trybu pracy Panel sterowania: funkcjonalny i prosty Włącznik/wyłącznik 2 Czerwona dioda LED: Ostrzeżenie 3 Niebieska dioda LED: Urządzenie pracuje 4 Żółta dioda LED: Kompresor pracuje 5 Wybór trybu pracy 6 Cyfrowy wskaźnik działania 7 Wybór temperatury zadanej Akcesoria do WAECO CoolAir 2.09 Dopasowane do pojazdów zestawy instalacyjne do RT 880 (wymagane akcesoria) Zestaw instalacyjny: pasuje do klimatyzatora dachowego RT 880 (przykład) Należy przestrzegać odpowiednich warunków wstępnych montażu ( oraz specyfikacji producenta pojazdu. ** Tylko do elektrycznych okien dachowych (do ręcznych okien dachowych należy stosować Uniwersalny 1) *** Do ręcznych okien dachowych będą dodatkowo wymagane do montażu 2 oryginalne mocowania Scania (Scania, numer katalogowy ). Pojazd Produkt Nr katalogowy DAF XF105, XF106, SC Zestaw instalacyjny DAF XF105, XF106, SSC Zestaw instalacyjny Iveco Stralis AS / AT Zestaw instalacyjny Iveco Stralis Hi-Way /AS³ Zestaw instalacyjny MAN TGS / TGX XL, XXL, LX Zestaw instalacyjny 3* MB Actros do 2011** Zestaw instalacyjny 4* MB Nowy Actros (SFTP, nie Gigaspace) Zestaw instalacyjny 14* MB Antos Classic Space Zestaw instalacyjny 14* MB Atego / Axor Zestaw instalacyjny 5* Renault Magnum Zestaw instalacyjny Renault Premium Zestaw instalacyjny Renault T / C, H1 Zestaw instalacyjny Renault T / C, H2 (bez spojlera; nie High-Sleeper Cab) Zestaw instalacyjny Scania Highline / Topline *** Zestaw instalacyjny Volvo L2H2 (nie FH4) Zestaw instalacyjny Volvo L2H3 (nie FH4) Zestaw instalacyjny Uniwersalny 1 (mocowanie śrubami) Zestaw instalacyjny Uniwersalny 2 (mocowanie pałąkiem) Zestaw instalacyjny Wszystkie zestawy instalacyjne zostały zaprojektowane dla aktualnych modeli samochodów. Więcej modeli na zapytanie. W zestawie: rama osłaniająca, uszczelki, akcesoria montażowe, przewody przyłączeniowe, instrukcja montażu * Zestawy MAN i MB zawierają dodatkowo 11 m przewód przyłączeniowy i pasujący bezpiecznik.

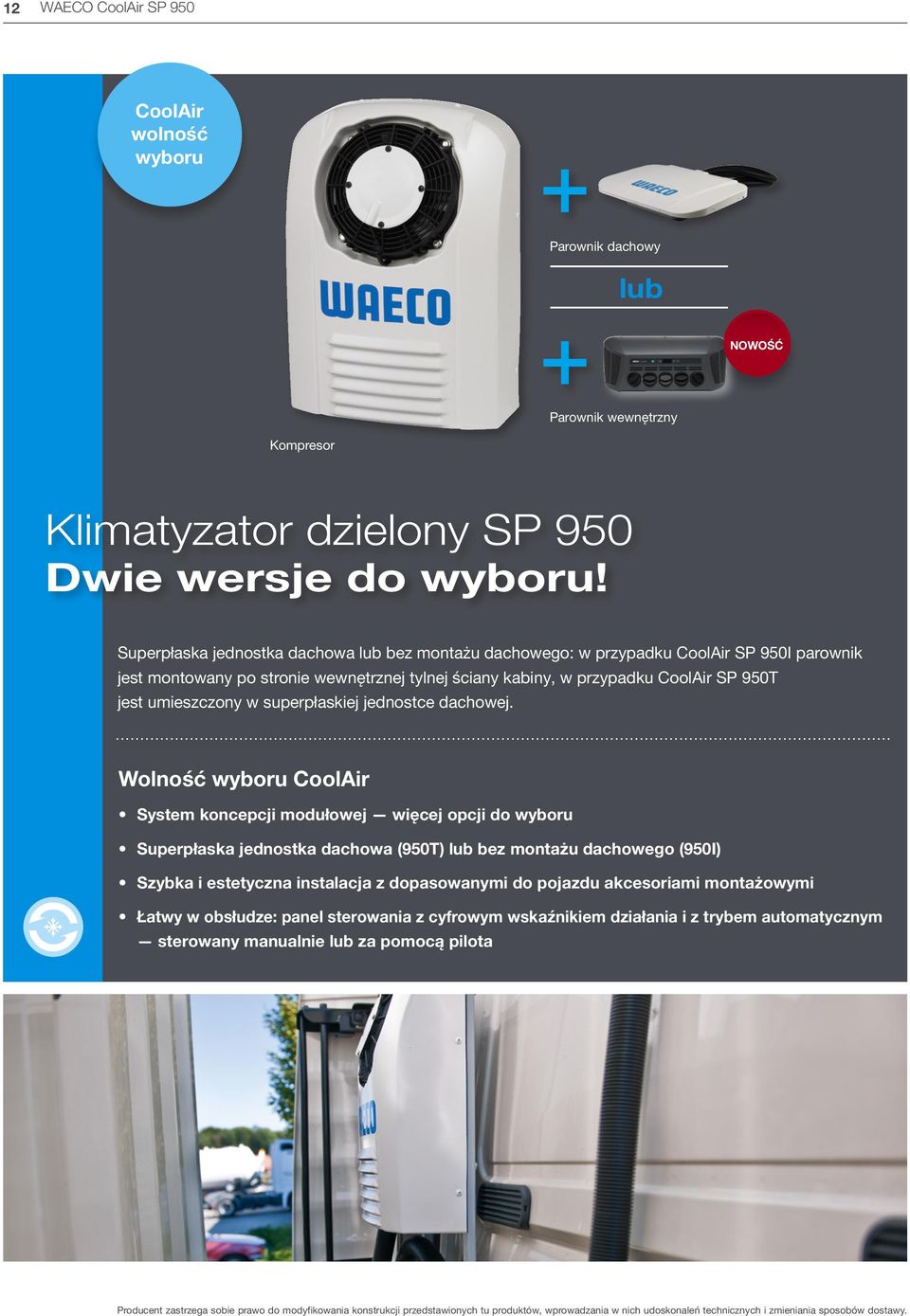

12 12 WAECO CoolAir SP 950 CoolAir wolność wyboru Parownik dachowy lub NOWOŚĆ Parownik wewnętrzny Kompresor Klimatyzator dzielony SP 950 Dwie wersje do wyboru! Superpłaska jednostka dachowa lub bez montażu dachowego: w przypadku CoolAir SP 950I parownik jest montowany po stronie wewnętrznej tylnej ściany kabiny, w przypadku CoolAir SP 950T jest umieszczony w superpłaskiej jednostce dachowej. Wolność wyboru CoolAir System koncepcji modułowej więcej opcji do wyboru Superpłaska jednostka dachowa (950T) lub bez montażu dachowego (950I) Szybka i estetyczna instalacja z dopasowanymi do pojazdu akcesoriami montażowymi Łatwy w obsłudze: panel sterowania z cyfrowym wskaźnikiem działania i z trybem automatycznym sterowany manualnie lub za pomocą pilota Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

13 Postojowe klimatyzatory dzielone do ciężarówek 13 Dwa eleganckie rozwiązania: Antracytowy parownik wewnętrzny CoolAir SP 950I pięknie łączy się z wzornictwem kabin większości ciężarówek. Przepływem powietrza i temperaturą można łatwo sterować przez dotknięcie przycisku na czytelnym panelu sterowania lub zdalnie, za pomocą pilota z łóżka kierowcy. Pięć dysz powietrza można włączyć i dowolnie nachylać. Obejrzyj film! Zobacz, jak łatwo można zamontować postojowy klimatyzator CoolAir. Więcej informacji znajduje się pod adresem: Atrakcyjnie zaprojektowany, superpłaski parownik dachowy CoolAir SP 950T łatwo wpasowuje się pod spojlery i dachowe powierzchnie montażowe, ma wysokość tylko 58 mm. Wewnątrz rama osłaniająca, pasująca do danego modelu samochodu, zapewnia ładne wykończenie. Wygląda jak po oryginalnym montażu fabrycznym. Wysokiej jakości materiały, wykończenie z klasą i ergonomiczne sterowanie roztacza dobrą atmosferę. Link do filmu z montażem CoolAir Zestaw instalacyjny Można pomalować na każdy kolor z palety RAL i dopasować do wnętrza samochodu. Szybki montaż: montaż i podłączanie parownika dachowego za pomocą zestawu instalacyjnego dopasowanego do pojazdu (wymagane akcesorium)

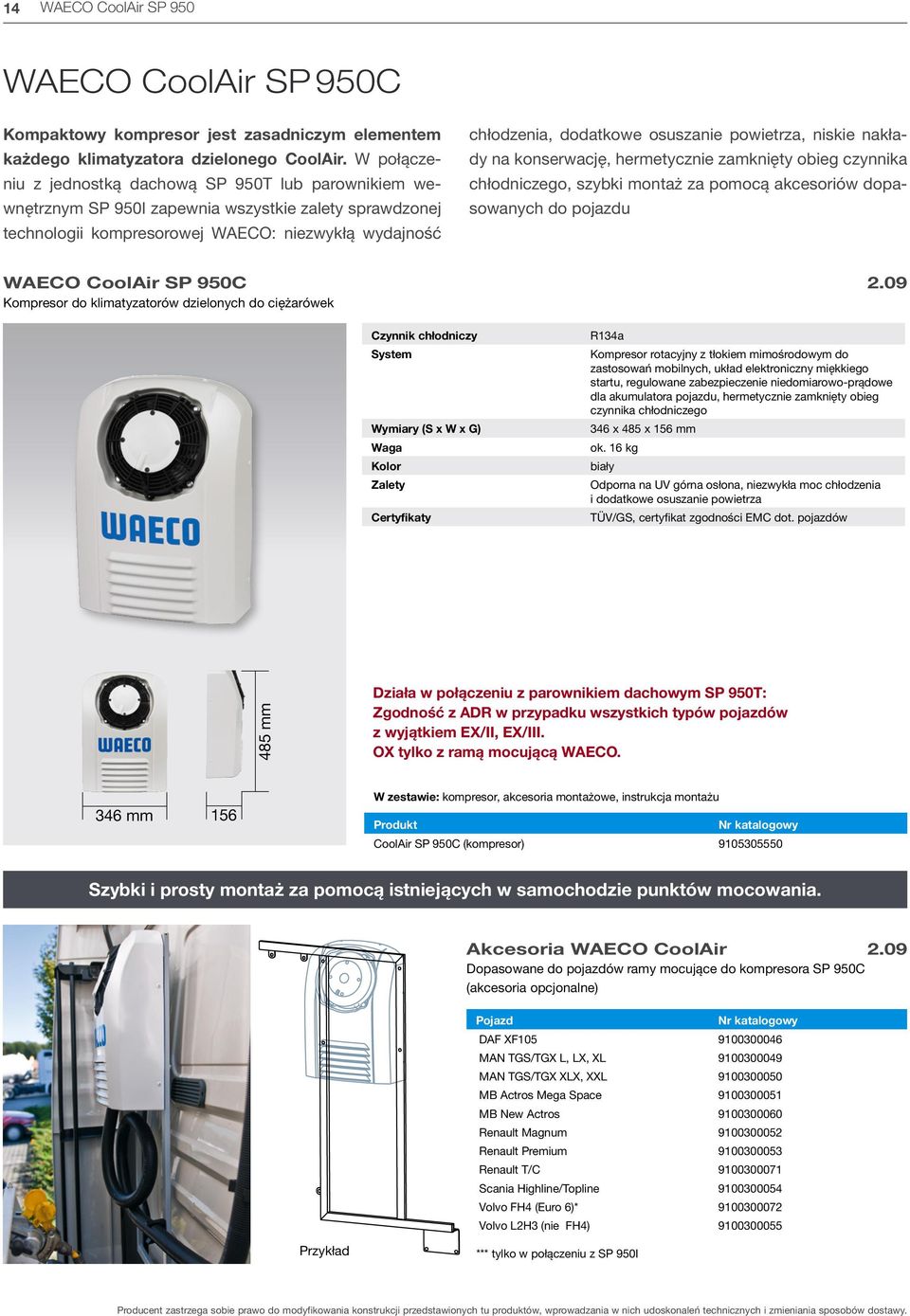

14 14 WAECO CoolAir SP 950 WAECO CoolAir SP 950C Kompaktowy kompresor jest zasadniczym elementem każdego klimatyzatora dzielonego CoolAir. W połączeniu z jednostką dachową SP 950T lub parownikiem wewnętrznym SP 950I zapewnia wszystkie zalety sprawdzonej technologii kompresorowej WAECO: niezwykłą wydajność chłodzenia, dodatkowe osuszanie powietrza, niskie nakłady na konserwację, hermetycznie zamknięty obieg czynnika chłodniczego, szybki montaż za pomocą akcesoriów dopasowanych do pojazdu WAECO CoolAir SP 950C 2.09 Kompresor do klimatyzatorów dzielonych do ciężarówek Czynnik chłodniczy System Wymiary (S x W x G) Waga Kolor Zalety Certyfikaty R134a Kompresor rotacyjny z tłokiem mimośrodowym do zastosowań mobilnych, układ elektroniczny miękkiego startu, regulowane zabezpieczenie niedomiarowo-prądowe dla akumulatora pojazdu, hermetycznie zamknięty obieg czynnika chłodniczego 346 x 485 x 156 mm ok. 16 kg biały Odporna na UV górna osłona, niezwykła moc chłodzenia i dodatkowe osuszanie powietrza TÜV/GS, certyfikat zgodności EMC dot. pojazdów 485 mm Działa w połączeniu z parownikiem dachowym SP 950T: Zgodność z ADR w przypadku wszystkich typów pojazdów z wyjątkiem EX/II, EX/III. OX tylko z ramą mocującą WAECO. 346 mm 156 W zestawie: kompresor, akcesoria montażowe, instrukcja montażu Produkt Nr katalogowy CoolAir SP 950C (kompresor) Szybki i prosty montaż za pomocą istniejących w samochodzie punktów mocowania. Akcesoria WAECO CoolAir 2.09 Dopasowane do pojazdów ramy mocujące do kompresora SP 950C (akcesoria opcjonalne) Pojazd Nr katalogowy DAF XF MAN TGS/TGX L, LX, XL MAN TGS/TGX XLX, XXL MB Actros Mega Space MB New Actros Renault Magnum Renault Premium Renault T/C Scania Highline/Topline Volvo FH4 (Euro 6)* Volvo L2H3 (nie FH4) Przykład *** tylko w połączeniu z SP 950I Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

15 Postojowe klimatyzatory dzielone do ciężarówek 15 WAECO CoolAir SP 950T Połączenie z superpłaską, aerodynamiczną jednostką dachową jest zalecane, gdy potrzebne jest świeże powietrze z góry a doposażanie w klimatyzator dachowy jest niemożliwe ze względów konstrukcyjnych. Może tak się zdarzyć w przypadku ciężarówek z wysokimi kabinami, spojlerami dachowymi i innymi elementami montowanymi na dachu. WAECO CoolAir SP 950T 2.09 Parownik dachowy do klimatyzatorów dzielonych do ciężarówek Napięcie* Średnie zużycie prądu* 24 V DC A Moc chłodzenia* 1000 W (moc kompresora) 850 W (w oparciu o normę ISO 5151) Czynnik chłodniczy System Wymiary (S x W x G) Waga Kolor Zalety Certyfikaty R134a Trzy stopnie dmuchawy i tryb automatyczny 778 x 178 x 577 mm ok. 12 kg Biały Odporna na UV, dająca się lakierować górna osłona, panel sterowania z cyfrowym wskaźnikiem działania, pilot zdalnego sterowania, pięć indywidualnie regulowanych dysz, niezwykła moc chłodzenia i osuszanie powietrza TÜV/GS, certyfikat zgodności EMC dot. pojazdów 577 mm * działa w połączeniu z kompresorem CoolAir SP 950C mm 58 W zestawie: parownik dachowy, pilot zdalnego sterowania, instrukcja obsługi Produkt Nr katalogowy CoolAir SP 950T (parownik dachowy) Akcesoria Przewód do podłączania akumulatora, 8 mm², długość 9,5 m, do bezpośredniego podłączenia do akumulatora Akcesoria do WAECO CoolAir 2.09 Dopasowane do pojazdów zestawy instalacyjne do parownika dachowego SP 950T (akcesoria wymagane) Zestaw instalacyjny: pasuje do parownika SP 950T (przykład) Należy przestrzegać odpowiednich warunków wstępnych montażu ( oraz specyfikacji producenta pojazdu. ** Tylko do elektrycznych okien dachowych (do ręcznych okien dachowych należy stosować Uniwersalny 1) *** Do ręcznych okien dachowych będą dodatkowo wymagane do montażu 2 oryginalne mocowania Scania (Scania, numer katalogowy ). Pojazd Pojazd Nr katalogowy DAF XF105, XF106, SC Zestaw instalacyjny DAF XF105, XF106, SSC Zestaw instalacyjny MAN TGS / TGX XL, XLX, XXL, LX Zestaw instalacyjny 13* MB Actros do roku 2011 ** Zestaw instalacyjny 4* MB New Actros (SFTP) Zestaw instalacyjny 14* MB Antos Classic Space Zestaw instalacyjny 14* MB Atego / Axor Zestaw instalacyjny 5* Renault Magnum Zestaw instalacyjny Renault Premium Zestaw instalacyjny Renault T/C, H2, High Sleeper Cab Zestaw instalacyjny Scania Highline / Topline *** Zestaw instalacyjny Volvo L2H3 (nie do FH4) Zestaw instalacyjny Uniwersalny 1 (mocowanie śrubami) Zestaw instalacyjny Uniwersalny 2 (mocowanie uchwytami) Zestaw instalacyjny Wszystkie zestawy instalacyjne zostały zaprojektowane dla aktualnych modeli samochodów. Więcej modeli na zapytanie. W zestawie: rama osłaniająca, uszczelki, akcesoria montażowe, przewody przyłączeniowe, instrukcja montażu * Zestawy MAN i MB zawierają dodatkowo11 m przewód przyłączeniowy i pasujący bezpiecznik.

16 16 WAECO CoolAir SP 950 WAECO CoolAir SP 950I Alternatywnie, zamiast parownika dachowego, można wykorzystać parownik wewnętrzny, który jest montowany do ściany kompresora. Typowe zastosowanie tej konfiguracji CoolAir to ciężarówki, w których montaż na dachu jest niemożliwy lub niepożądany. Może tak się zdarzyć w przypadku ciężarówek ze zbyt dużym kątem nachylenia dachu, gdy montaż kolidowałby z oknem dachowym. Wł./Wył. Ustawienia Ustawienia trybu pracy Pilot zdalnego sterowania WAECO CoolAir SP 950I 2.09 Parownik wewnętrzny mm 278 Napięcie* Średnie zużycie prądu* Moc chłodzenia* System 24 V DC A Wymiary (S x W x G) 650 x 278 x 145 Waga Kolor Zalety Certyfikaty 1000 W (moc kompresora) 850 W (w oparciu o normę ISO 5151) Trzy stopnie dmuchawy i tryb automatyczny ok. 12 kg antracyt Panel obsługi z cyfrowym wskaźnikiem działania, pilot zdalnego sterowania, pięć regulowanych dysz, niezwykła moc chłodzenia i dodatkowe osuszanie powietrza Certyfikat e (dyrektywy EMV/pojazdów ciężarowych) * działa w połączeniu z kompresorem CoolAir SP 950C W zestawie: parownik wewnętrzny, osłona do zewnętrznej części przewodu zasilającego, pilot zdalnego sterowania, instrukcja obsługi Produkt Nr katalogowy CoolAir SP 950I (parownik wewnętrzny) Zaprojektowany, aby pasował do wnętrza ciężarówki Pożądany klimat po dotknięciu przycisku: czytelny panel sterowania parownika wewnętrznego CoolAir SP 950I Producent zastrzega sobie prawo do modyfikowania konstrukcji przedstawionych tu produktów, wprowadzania w nich udoskonaleń technicznych i zmieniania sposobów dostawy.

17 Postojowe klimatyzatory dzielone do ciężarówek 17 Obejrzyj film! Pokazujemy, który model CoolAir pasuje do danego rodzaju ciężarówki i jak łatwo zamontować klimatyzator postojowy CoolAir. Więcej informacji znajduje się pod adresem: Link do filmu z montażem CoolAir Wsparcie techniczne dla użytkowników klimatyzatorów postojowych CoolAir Telefoniczne wsparcie techniczne Poniedziałek - piątek od godz. 9:00 do 17:00 Tel.: info@dometic.pl Doradztwo techniczne, dokumentacja produktowa (instrukcje montażu, listy części zamiennych, itd.)

18 18 WAECO CoolAir W czym jeszcze możemy Ci pomóc? Przyjazny i chętny do pomocy zespół Dometic WAECO jest do Twojej dyspozycji. Interesujesz się naszymi produktami i chcesz je lepiej poznać? A może potrzebujesz porady w związku z kupionym właśnie artykułem? Jesteśmy do Twojej dyspozycji! Nasze produkty powstały w oparciu o filozofię mieszczącą się w słowach: komfort i frajda podczas podróży. A zakup naszych produktów jest pierwszym krokiem w tym kierunku. Naszym celem jest zapewnienie Ci bogatej oferty urządzeń przeznaczonych specjalnie do użytku w drodze, tak teraz, jak i w przyszłości. Chcesz dowiedzieć się więcej? Zamów nasze katalogi. Twój kontakt do Dometic WAECO: info@dometic.pl Wystarczy jedno kliknięcie: strona internetowa Dometic WAECO. Znajdziesz na niej pełną, systematycznie aktualizowaną ofertę wraz z obszernymi opisami produktów, a także informacje na temat sieci sprzedaży, aktualnych promocji i naszej firmy. Za jej pośrednictwem zamówisz również nasze katalogi.

19 Dometic GROUP jest światowym liderem w produkcji komfortowego wyposażenia do przyczep i samochodów kempingowych, ciężarówek, jachtów i sektora motoryzacyjnego. Zaopatrujemy przemysł i rynek detaliczny w szeroką gamę produktów: klimatyzatory, przenośne lodówki, markizy, kuchenki, systemy sanitarne, oświetlenie, drzwi i okna. Dokładamy wszelkich starań, aby podnieść komfort i bezpieczeństwo osób w podróży, dzięki czemu zwiększa się ich wygoda podczas pobytu poza domem. Dometic Group jest także producentem wyposażenia warsztatów samochodowych, pozwalającego na serwisowanie i naprawy zabudowanych układów klimatyzacji. Ponadto oferujemy specjalnie zaprojektowane lodówki do hoteli, biur, przechowywania win, a także transportu i magazynowania produktów medycznych. Produkty Dometic Group są sprzedawane niemal w 100 krajach i produkowane głównie we własnych fabrykach na terenie całego świata.

20 WAECO CoolAir POLAND Dometic Poland Sp. z o.o ul. Puławska 435A PL Warszawa Tel Fax Mail info@dometic.pl Net AUSTRALIA Dometic Australia Pty. Ltd. 1 John Duncan Court Varsity Lakes QLD 4227 Tel Fax Mail sales@dometic-waeco.com.au AUSTRIA Dometic Austria GmbH Neudorferstrasse 108 A-2353 Guntramsdorf Tel Fax Mail info@waeco.at BENELUX Dometic Benelux B.V. Ecustraat 3 NL-4879 NP Etten-Leur Tel Fax Mail info@dometic.nl Dometic Branch Office Belgium Zinkstraat 13 B-1500 Halle Tel Fax Mail info@dometic.be BRAZIL Dometic DO Brasil LTDA Avenida Paulista 1754, conj. 151 SP Sao Paulo Tel Tel Mail info@dometic.com.br DENMARK Dometic Denmark A/S Nordensvej 15, Taulov DK-7000 Fredericia Tel Fax Mail info@dometic.dk FINLAND Dometic Finland OY Mestarintie 4 FIN Vantaa Tel Fax Mail info@dometic.fi FRANCE Dometic France SAS ZA du Pré de la Dame Jeanne B.P. 5 F Plailly Tel Fax Mail automotive@dometic.fr GERMANY Dometic WAECO International GmbH Hollefeldstraße 63 D Emsdetten Tel +49 (0) Fax +49 (0) Net HONG KONG Dometic Group Asia Pacific Suites , 22/F, Tower 1 The Gateway, 25 Canton Road Tsim Sha Tsui, Kowloon Tel Fax Mail info@waeco.com.hk HUNGARY Dometic Plc. Sales Office H-1147 Budapest Kerékgyártó u. 5. Tel Fax Mail budapest@dometic.hu ITALY Dometic Italy S.r.l. Via Virgilio, 3 I Forli (FC) Tel Fax Mail vendite@dometic.it JAPAN Dometic KK Maekawa-Shibaura, Bldg Shibaura Minato-ku Tokyo Tel Fax Mail info@dometic.jp MEXICO Dometic AB Circuito Médicos No. 6 Local 1 Colonia Ciudad Satélite CP Naucalpan de Juárez Estado de México Tel Tel Fax Mail info@dometic.com.mx NEW ZEALAND Dometic New Zealand Ltd. Unite E, The Gate 373 Neilson Street Penrose 1061, Auckland Tel Fax Mail customerservices@dometic.co.nz NORWAY Dometic Norway AS Østerøyveien 46 N-3236 Sandefjord Tel Fax Mail firmapost@dometic.no PORTUGAL Dometic Spain, S.L. Branch Office em Portugal Rotunda de São Gonçalo nº 1 Esc Carcavelos Tel Fax Mail info@dometic.pt RUSSIA Dometic RUS LLC Komsomolskaya square 6 1 RU Moscow Tel Fax Mail info@dometic.ru SINGAPORE Dometic Pte Ltd 18 Boon Lay Way Trade Hub 21 Singapore Tel Fax Mail dometic@dometic.com.sg SLOVAKIA Dometic Slovakia Sales Office Bratislava Nádražná 34/A Ivanka pri Dunaji Tel Fax Mail bratislava@dometic.com SOUTH AFRICA Dometic (Pty) Ltd. Regional Office South Africa & Sub-Saharan Africa P.O. Box Bedfordview Tel Fax Mail info@dometic.co.za SPAIN Dometic Spain S.L. Avda. Sierra del Guadarrama, 16 E Villanueva de la Cañada Madrid Tel Fax Mail info@dometic.es SWEDEN Dometic Scandinavia AB Gustaf Melins gata 7 S Västra Frölunda Tel Fax Mail info@dometicgroup.se SWITZERLAND Dometic Switzerland AG Riedackerstrasse 7a CH-8153 Rümlang Tel Fax Mail info@dometic-waeco.ch UNITED ARAB EMIRATES Dometic Middle East FZCO P.O. Box S-D 6, Jebel Ali Freezone Dubai Tel Fax Mail info@dometic.ae UNITED KINGDOM Dometic UK Ltd. Dometic House, The Brewery, Blandford St. Mary Dorset DT11 9LS Tel Fax Mail automotive@dometic.co.uk Adres dystrybutora:
