Systemy zbrojeniowe 1

Transkrypt

1 1

2 COMAX zbrojenia odginane Comax zbrojenie odginane 1. Przybijamy szynę COMAX do deskowania. 2. Po rozdeskowaniu zabetonowanej ściany zrywamy foię osłonową wzdłuż nacięć. 3. Odginamy pręty za pomocą rurki do odginania ub nasadki z zaczepem w ceu uciągenia zbrojenia ze zbrojeniem dobetonowywanego eementu. 2

3

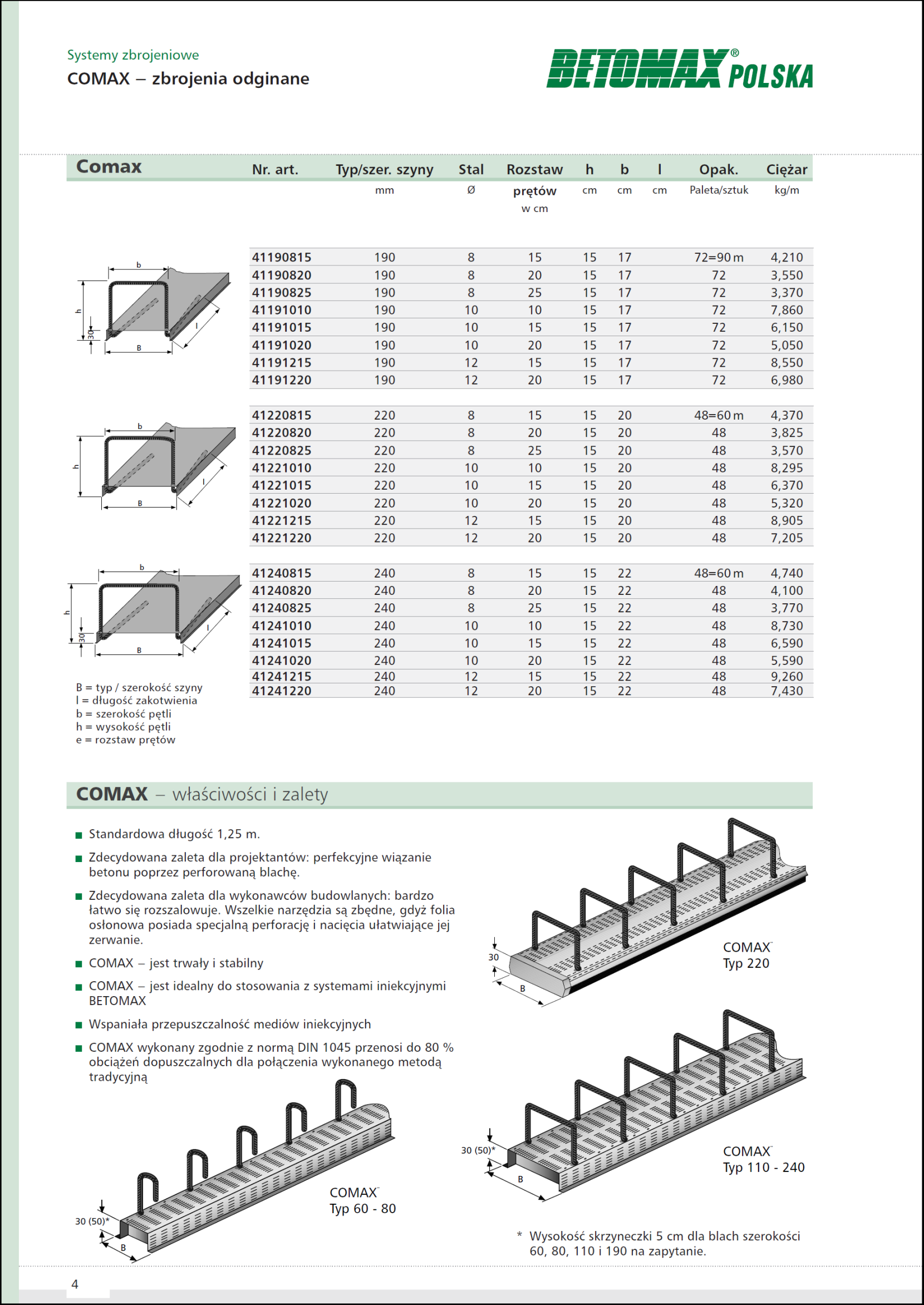

4

5 COMAX zbrojenia odginane COMAX wykonania specjane Betomax dostarcza również zbrojenia COMAX w następującyc wykonaniac nietypowyc: długość szyny do 2,50 m Szerokość szyn: 60, 80, 110, 140, 160, 190, 220, 240 mm. Rodzaje pęti wg rysunków Sta zbrojeniowa Ø 8, 10 i 12 mm - typowe; Ø 6 i 14 mm na zapytanie. Typowe rozstawy prętów 15, 20 i 25 cm. Możiwy inny rozstaw prętów. 30 (50) Szerokość pęti musi być co najmniej 2 cm mniejsza od szerokości zbrojonego eementu Wysokość szyn 5 cm możiwa da bac o szerokość 60, , 190 mm. B Przykład: COMAX TYP B. Szerokie połączenie w dwóc szynac. COMAX wykonany zgodnie z normą DIN 1045 przenosi do 80% obciążeń dopuszczanyc da połączenia wykonanego metodą tradycyjną. b TYP BK: Pęta symetryczna typu "KONSOLA". Pęta zamknięta. Wykonanie możiwe jedynie da rozstawu pęti b= 90, 120, 140, 170, 220 mm. I b 1 b 1 b 1 b b b b b b b Typ W Pojedynczy pręt prostopadły do szyny. - TYP WH: Pojedynczy pręt zagięty o kąt 90. Zagięcia ułożone wzdłuż szyny. TYP WS Pojedynczy pręt zgięty o 90. Zagięcia ułożone poprzecznie do szyny. TYP H: Hak jak w wykonaniu standardowym o szerokości 60 ub 80 mm. Wykonanie jednorzędowe. b 1 b TYP S1: Pęta symetryczna. Odcinki proste zabetonowane w drugim etapie. TYP KO: Pęta symetryczna typu "KONSOLA". Pęta otwarta. Odcinki proste zabetonowane w pierwszym etapie TYP K: Pęta zamknięta. Wykonanie możiwe jedynie da rozstawu pęti b= 90, 120, 140, 170, 220 mm. 1 = 5 cm 1 1 TYP KH: Pęta półotwarta. max = 5 cm. TYP B: Pęta symetryczna zamocowana w dwóc równoegłyc szynac. TYP BA: Łuk dający możiwość głębokiego zakotwienia. TYP BA: Łuk w wykonaniu jedno ub dwuszynowym. 5

6 COMAX zbrojenia odginane NOWOŚĆ Comax QL Długość standardowa 1,25 m Baca profiowana poprzecznie da optymanego przenoszenia sił COMAX QL da siły wynikającej z przesunięcia równoegłej do fugi Decydująca zaeta da projektantów: wg normy DIN COMAX QL uzyskuje zakwaifikowanie do najwyższej grupy ZĘBATE Stabina zasuwa zapewnia krótki czas rozszaowania Wykonania specjane na zapytanie Legenda: B = Typ/Szerokość szyny/szerokość eementu = Długość zakotwienia b = Szerokość pęti = Wysokość pęti e = Rozstaw prętów Nr artykułu Typ BSt Rozstaw prętów b Opakowanie / Jednostka Ciężar Szerkość szyny mm Ø mm e w cm cm cm cm sztuk/paeta kg/m Q-L = 100 m 6, Q-L , Q-L = 135 m 6, Q-L , Q-L , Q-L , Q-L = 105 m 7, Q-L , Q-L , Q-L , Q-L = 90 m 8, Q-L , Q-L , Q-L ,349 6

7 COMAX zbrojenia odginane NOWOŚĆ Comax QQ Długość standardowa 1,25 m Baca profiowana poprzecznie da optymanego przenoszenia sił COMAX QQ da siły wynikającej z przesunięcia prostopadłej do fugi Decydująca zaeta da projektantów: wg normy DIN COMAX QQ uzyskuje zakwaifikowanie do najwyższej grupy ZĘBATE Stabina zasuwa zapewnia krótki czas rozszaowania Wykonania specjane na zapytanie Legenda: B = Typ/Szerokość szyny/szerokość eementu = Długość zakotwienia b = Szerokość pęti = Wysokość pęti e = Rozstaw prętów Nr artykułu Typ BSt Rozstaw prętów b Opakowanie / Jednostka Ciężar Szerkość szyny mm Ø mm e w cm cm cm cm sztuk/paeta kg/m Q-Q = 100 m 5, Q-Q , Q-Q = 135 m 6, Q-Q , Q-Q , Q-Q , Q-Q = 105 m 6, Q-Q , Q-Q , Q-Q , Q-Q = 90 m 7, Q-Q , Q-Q , Q-Q ,172 7

8 COMAX zbrojenia odginane Narzędzia Nr. art. Oznaczenie Opak. Ciężar szt. kg/szt. NOWOŚĆ Nasadka w kształcie rury z zaczepem do odginania zbrojenia. Nasadka do odginania zbrojenia typu KONSOLA. Do szyn o max. szerokości do 190 mm. 1 1, ,100 Comax zbrojenie odginane wymogi obciążeniowe. Dopuszczane obciążenie w kierunku poprzecznym. (Wysokość zabudowy a > 5) Kasa betonu Wartość podstawowa im Wartość podstawowa im B25 B35 B45 B55 a) N/mm 2 0,35 0,40 0,50 0,55 b) N/mm 2 0,50 0,60 0,70 0,80 Profi Wysokość rzeczywista mm Otuina betonu c mm kz (wartość średnia) C ,9 C ,9 C ,9 C ,9 C ,9 C ,9 C ,9 Przykładowe wyiczenie Q zu = 011 x x k z Q zu = 0,35 x 60 x 0,9 = 18,90 kn/m Dopuszczana siła poprzeczna kn/m kn/m kn/m kn/m a) 18,90 21,60 27,00 29,70 b) 27,00 32,40 37,80 43,20 a) 25,20 28,80 36,00 39,60 b) 36,00 43,20 50,40 57,60 a) 34,65 39,60 49,50 54,45 b) 49,50 59,40 69,30 79,20 a) 44,10 50,40 63,00 69,30 b) 63,00 75,60 88,20 100,80 a) 50,40 57,60 72,00 79,20 b) 72,00 86,40 100,80 115,20 a) 59,85 68,40 85,50 94,05 b) 85,50 102,60 119,70 136,80 a) 75,60 86,40 108,00 118,80 b) 108,00 129,60 151,20 172,80 Dopuszczane obciążenie w kierunku poprzecznym. (Wysokość zabudowy a > 5) a Kasa betonu Wartość podstawowa im 011 Wartość podstawowa im 011 B25 B35 B45 B55 a) N/mm 2 0,35 0,40 0,50 0,55 b) N/mm 2 0,50 0,60 0,70 0,80 Profi Wysokość rzeczywista mm Otuina betonu c mm C ,9 C ,9 C ,9 C ,9 C ,9 C ,9 C ,9 kz (wartość średnia) Przykładowe wyiczenie Q zu = 0,5 x 011 x x k z Q zu = 0,5 x 0,35 x 40 x 0,9 = 6,30 kn/m Dopuszczana siła poprzeczna kn/m kn/m kn/m kn/m a) 6,30 7,20 9,00 9,90 a) 9,45 10,80 13,50 14,85 a) 14,18 16,20 20,25 22,28 a) 18,90 21,60 27,00 29,70 a) 22,05 25,20 31,50 34,65 a) 26,78 30,60 38,25 42,08 a) 34,65 39,60 49,50 54,45 Dopuszczane obciążenie w kierunku wzdłużnym. a b a Kasa betonu Wartość podstawowa im 02 B25 B35 B45 B55 N/mm 2 1,80 2,40 2,70 3,00 Profi Szerokość rzeczywista b mm Czynnik zmniejszający Dopuszczana siła poprzeczna kn/m kn/m kn/m kn/m C ,6 C ,6 C ,6 C ,6 C ,6 C ,6 C ,6 Przykładowe wyiczenie Q zu = 0,6 x 02 x b Q zu = 0,6 x 1,80 x 50 = 54,00 kn/m a) 54,00 72,00 81,00 90,00 a) 75,60 100,80 113,40 126,00 a) 108,00 144,00 162,00 180,00 a) 140,40 187,20 210,60 234,00 a) 162,00 216,00 243,00 270,00 a) 194,40 259,20 291,60 324,00 a) 248,40 331,20 372,60 414,00 8

9 Zbrojenia odginane do prefabrykatów SOLO SOLO Zbrojenie pętowe pojedyncze. SCHLAUFMAX SCHLAUFMAX Zbrojenie z wieoma pętami. 1. Przybijamy szynę SOLO do deskowania. 1. Przybijamy szynę SCHLAUFMAX do deskowania. 2. Po rozdeskowaniu zabetonowanej ściany zrywamy foię osłonową. 2. Po rozdeskowaniu zabetonowanej ściany zrywamy foię osłonową wzdłuż nacięć. 3. Odrywamy ucwyt PCV w ceu wyprostowania inki staowej. Gotowe! 3. Odrywamy ucwyt PCV w ceu wyprostowania inki staowej. Gotowe! 9

10 Zbrojenia odginane do prefabrykatów SOLO Nr. art. Typ wys. bacy Linka Opak. Ciężar NOWOŚĆ mm K mm mm cm cm sztuk szt , , ,200 SOLO właściwości i zaety Zastosowanie: Połączenie punktów węzłowyc przy osadzaniu ścian w budownictwie z eementów prefabrykowanyc i wiązania ic z eementami z betonu monoitycznego Właściwości: Poręczna szyna staowa, Dowoność mocowania w miejscac, gdzie powinny być przenoszone obciążenia. Optymana długość szyny zapewnia odpowiednie odstępy pomiędzy koejnymi nanoszonymi pętami. eement I Łatwy do rozszaowania Pętę ekko wyczepić i gotowe. BSt 500 Ø 12 mm 170 eement II = wysokość pęi I = głębokość kotwienia Łączenie dwóc płyt ściennyc za pomocą SOLO 10

11 Systemy zbrojeniowe Zbrojenia odginane do prefabrykatów SCHALUFMAX Nr. art. Typ Wys. szyny Wys. skrzynki Linka Opak. Ciężar Szerokość bacy mm K mm Ø mm w cm cm cm Paeta/sztuk kg/szt , , , , , , , , , , , ,986 SCHLAUFMAX właściwości i zaety Zastosowanie: Połączenie punktów węzłowyc przy osadzaniu ścian w budownictwie z eementów prefabrykowanyc. Właściwości: Poręczna szyna staowa, Stosując system SCHLAUFMAX omijamy konieczność montażu eementu spoinowego. eement I Dowoność mocowania w miejscac, gdzie powinny być przenoszone obciążenia. Optymana długość 1,25 m. Perforowana baca tłoczona zapewnia doskonałą przyczepność do betonu. Łatwy do rozszaowania BSt 500 Ø 12 mm Pętę ekko wyczepić i gotowe. Wykonania specjane za zapytanie. Bautei II K eement II L B = typ / szerokość eementu/ szerkość szyny e = odstęp między prętami L = długość = wysokość pęti I = głębokość zakotwienia K = wysokość szyny B e Łączenie dwóc płyt ściennyc za pomocą SCHLAUFMAX 11

12 MURO-BET szyny kotwiące MURO-BET szyny kotwiące do połączeń ściany betonowej z murem NOWOŚĆ Szyna kotwiąca MURO-BET wykonana ze stai ocynkowanej wraz z wypełnieniem styropianem i odginanymi baszkami da epszego zakotwienia pewne zakotwienie ścian murowanyc ze ścianami betonowymi, eiminuje niekontroowane pęknięcia pomiędzy nimi szyna pozostaje w betonie stopniowe układanie kotew 12

13 MURO-BET szyny kotwiące Szyna kotwiąca po odgięciu baszek kotwiącyc przybijana jest do deskowania za pomocą gwoździ. Po rozszaowaniu do zabetonowanej szyny w trakcie murowania ścian z cegły w miejscu spoiny wkładamy kotwy płaskie ażurowe w rozstawie 4 szt. na 1 metr bieżący szyny. Kotwy płaskie z końcówką w kształcie jaskółczego ogona są ażurowe i zapewniają pewne połączenie pomiędzy ścianą betonową a ścianą murowaną. Kotwy mogą służyć do przezbrajania warstw cegły w innyc miejscac np. w narożac Nr artykułu Oznakowanie Długość mm Opakowanie MURO-BET Szyna kotwiąca mb MURO-BET Kotwa płaska / szt MURO-BET Kotwa płaska / szt MURO-BET Kotwa płaska / szt. 13

14 14

15 BarTec - Zbrojenie skręcane BAR TEC - system mecanicznego łączenia prętów zbrojeniowyc. System mecanicznego łączenia prętów BAR TEC firmy BETOMAX jest wysokiej jakości połączeniem skręcanym prętów zbrojeniowyc w zakresie średnic 12 do 32 mm. Zarówno tuejka łącząca jak i łączone pręty przenoszą pełne obciążenia przewidywane da danej średnicy pręta. W systemie wykorzystuje się opatentowaną metodę spęczania końcówek pręta w ceu eiminacji osłabienia przekroju w miejscu łączenia. Na spęczonyc końcówkac metodą nacinania wykonuje się gwint metryczny w standardize ISO. Nagwintowane pręty łączy się za pośrednictwem standardowej tuei. ZALETY SYSTEMU BAR TEC Połączenie gwarantuje pełną nośność przekroju łączonego. Nie powoduje powstawania zjawisk karbu. Kontroa połączenia poega na wizuanym sprawdzeniu poprawności łącza. Gwint musi być wkręcony w całości. Nie ma możiwości pomyłkowego połączenia eementów. Występuje jeden typ łącznika da wszystkic rodzajów połączeń. Łączniki są wykonywane fabrycznie i przecodzą pełny cyk kontroi. Każda dostawa posiada gwarancje zarówno pod wzgędem jakości materiałów jak i jakości wykonania. Połączenia gwintowane spełniają standardy ISO gwintu metrycznego. n Eementy gwintowane są zabezpieczone przed zabrudzeniem. 15

16 BarTec - Zbrojenie skręcane BAR TEC - system mecanicznego łączenia prętów zbrojeniowyc. PRZECINANIE Pręt powinien być cięty na wymiar mecanicznie, prostopade do osi FORMOWANIE W systemie BAR TEC stosuje się opatentowaną metodę spęczania końcówek prętów w ceu eiminacji osłabienia przekroju w miejscu łączenia GWINTOWANIE Na spęczonyc końcówkac łączonyc prętów gwint metryczny w standardzie ISO wykonuje się metodą nacinania Nakręcamy tueję łączącą Gotowe połączenie 16

17 BarTec - Zbrojenie skręcane BAR TEC - montaż prętów do deskowania. Za pomocą krążka montażowego Za pomocą istwy trapezowej 17

18 BarTec - Zbrojenie skręcane BAR TEC - METODY ŁĄCZENIA bez zastosowania kucza dynamometrycznego. Typ A Jest to połączenie stosowane w przypadku jeśi jest możiwy obrót pręta przyłączanego i przesuwanie go wzdłuż osi. Typ B Metoda stosowana wówczas gdy przyłączany pręt jest zbyt długi i niewygodnie jest nim obracać. Na końcu przyłączanego pręta wykonuje się na tye długi odcinek gwintu, aby po nakręceniu złączki powierzcnia czołowa pręta i złączki icowały się. Po dosunięciu łączonyc prętów do siebie nakręcamy łącznik aż do wyczuwanego oporu. Typ C Metoda stosowana wówczas gdy przyłączany pręt nie ma możiwości obrotu, oraz dodatkowo zaeży nam na precyzyjnym położeniu pręta (figury). Połączenie podobnie jak wersji B dodatkowo nakrętka kontrująca stabiizuje położenie pręta przyłączanego. 18

19 BarTec - Zbrojenie skręcane BAR TEC - redukcja Możiwość zastosowania prętów różnej średnicy. BAR TEC - spawanie Łączniki wykonane są z materiału spawanego, umożiwia to zastosowanie ic przy łączeniu doczołowym prętów zbrojenia z konstrukcją staową. Spawamy łącznik spoiną pacwinową na pełnym obwodzie. BarTec - eementy Nr. art. Oznaczenie Średnica Gwint Długość L (mm) Opakowanie zew D mm Nakrętka standardowa C12M14 20 M14X szt C14M18 26 M16X szt C16M20 28 M20X szt C20M24 34 M24X szt C25M30 42 M30X szt C28M33 48 M33X szt C32M36 52 M36X szt. Nakrętka kontrująca LN M14X szt LN M16X szt LN M20X szt LN M24X szt LN M30X szt LN M33X szt LN M36X szt. Złączka redukcyjna RC 14/12 szt RC 16/14 szt RC 20/16 szt RC 25/20 szt RC 28/25 szt RC 32/28 szt. Nakrętka spawana CW12M szt CW14M16 22 M14/M12 16 szt CW16M20 28 M16/M14 20 szt CW20M24 34 M20/M16 24 szt CW25M30 40 M25/M20 30 szt CW28M33 46 M28/M25 33 szt CW32M36 50 M32/M28 36 szt. 19

20 BarTec - osprzęt Ucwyt do przybijania z PCV Nr. art. Ø Oznaczenie Opak. Ciężar Służy do mocowania prętów z mufą BarTec do szaunku mm sztuk kg/sztuk Krążek montażowy PCV M 14 Krążek montażowy PCV M 16 Krążek montażowy PCV M 20 Krążek montażowy PCV M 24 Krążek montażowy PCV M 30 Krążek montażowy staowy M 33 Krążek montażowy staowy , , , , , , ,120 Płytka do przybijania Nr. art. Ø Oznaczenie Opak. Ciężar Służy do mocowania prętów przyłączeniowyc z gwintem BarTec do szaunku mm sztuk kg/sztuk GTB - płytka do przybijania GTB - płytka do przybijania GTB - płytka do przybijania 1 0, , ,023 Listwa trapezowa Nr. art. Ø Oznaczenie Opak. Ciężar Otwory mogą być wykrawane da różnyc średnic na zamówienie kienta. (długość standardowa 1 mb) mm sztuk kg/sztuk GTB-60 - istwa trapezowa GTB-90 - istwa trapezowa 1 m 0,520 1 m 1, Zaśepka GTB-60 sztuka 0,750/% Zaśepka GTB-90 sztuka 1,300/% b a e a = odstęp od końca istwy GTB 60 =3,5 cm, b=6,0 cm e = odstęp między prętami GTB 90 =5,0 cm, b=9,0 cm Przy zamówieniu prosimy podawać odstępy a i e. 20

21 Kotwy transportowe Kotwy transportowe z zaciśniętym prętem zbrojeniowym Typ krótki pofaowany Typ K Nr kataog Obciążenie Gwint metryczny Ciężar kg d x L (mm) 100 szt./kg k3112km 500 M 12 x k3114km 800 M 12 x k3116km 1200 M 16 x k3120km 2000 M 20 x k3124km 2500 M 24 x k3130km 4000 M 30 x k3136km 6300 M 36 x k3142km 8000 M 42 x Nr kataog Obciążenie Gwint metryczny Ciężar kg d x L (mm) 100 szt./kg k3112kr 500 Rd 12 x k3114kr 800 Rd 14 x k3116kr 1200 Rd 16 x k3118kr 1600 Rd 18 x k3120kr 2000 Rd 20 x k3124kr 2500 Rd 24 x k3130kr 4000 Rd 30 x k3136kr 6300 Rd 36 x k3142kr 8000 Rd 42 x
