3 Karnisze elektryczne

4 Zastosowanie Apartamenty prywatne Sale konferencyjne Hotele Sale kina domowego Obiekty widowiskowe

5 Konstrukcja

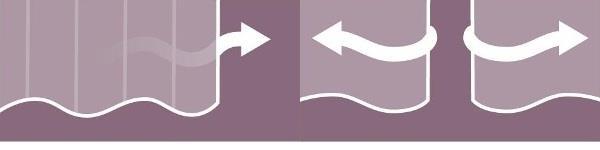

6 Przesuw zasłon JEDNOSTRONNY Jeden napęd, Zasłona zbiera się po jednej stronie, Jedno cięgno zachodzące. Jeden napęd, CENTRALNY Zasłona zbiera się równomiernie po obu stronach, Jedno cięgno zachodzące i jedno proste cięgno wózka.

7 Możliwości montażowe SUFITOWE Uniwersalne mocowania obrotowe (1,5szt./m+1szt.), ŚCIENNE Uniwersalne mocowania obrotowe (1,5szt./m+1szt.) w zestawie z kątownikami ściennymi pojedynczymi lub podwójnymi, Umożliwiają montaż karnisza pojedynczego na pojedynczym elemencie. Umożliwiają montaż karnisza pojedynczego / podwójnego na pojedynczym elemencie.

8 Montaż sufitowy

9 Montaż ścienny (pojedynczy)

10 Montaż ścienny (podwójny)

11 Wymiary karnisza mmotion Plus (fałda %) jednostronny L1 obszar zajmowany przez zasłonę (bez cięgna) L1= 20cm + 14cm/mb (przy 10 ślizgaczach/mb szyny) L2 obszar zajmowany przez zasłonę (z cięgnem) L2 = 27cm + 14cm/mb *Wymiary silnika Somfy Glydea 35e lub 60e.

12 Wymiary karnisza mmotion Plus (fałda %) centralny L1 obszar zajmowany przez zasłonę (bez cięgna) L1= 20cm + 7cm/mb (przy 10 ślizgaczach/mb szyny) L2 obszar zajmowany przez zasłonę (z cięgnem) L2 = 27cm + 7cm/mb *Wymiary silnika Somfy Glydea 35e lub 60e.

13 Wymiary karnisza mmotion Plus (wave) jednostronny L1 obszar zajmowany przez zasłonę (bez cięgna) L1= 20cm + 24cm/mb (przy ślizgu co 6cm) L2 obszar zajmowany przez zasłonę (z cięgnem) L2 = 27cm + 24cm/mb *Wymiary silnika Somfy Glydea 35e lub 60e.

14 Wymiary karnisza mmotion Plus (wave) centralny L1 obszar zajmowany przez zasłonę (bez cięgna) L1= 20cm + 12cm/mb (przy ślizgu co 6cm) L2 obszar zajmowany przez zasłonę (z cięgnem) L2 = 27cm + 12cm/mb *Wymiary silnika Somfy Glydea 35e lub 60e.

15 Wybór silników

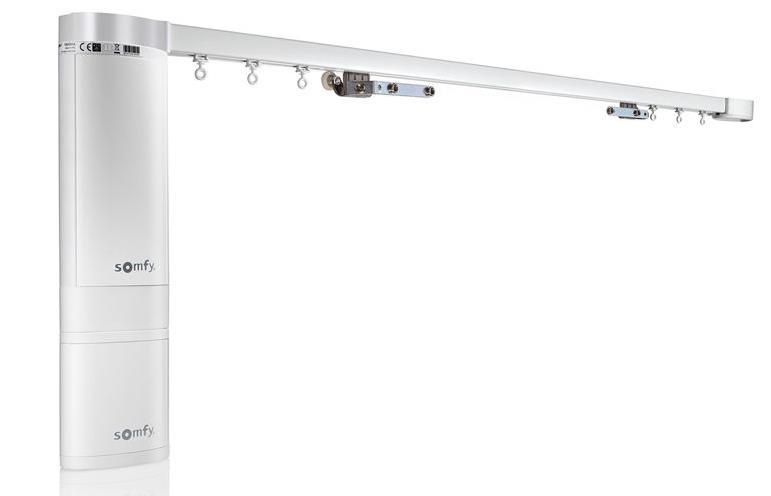

16 mmotion Comfort 90 Glydea 35e Glydea 60e Irismo 45e Producent Mio Decor Somfy Komponenty o zwiększonej wytrzymałości Zasilanie 230V AC Hz akumulator Podłączenie 5 żył 3 lub 4 żyły 3 lub 4 żyły - Sterowanie uniwersalne (inteligentny dom + ster. radiowe) radiowe lub inteligentny dom* radiowe lub inteligentny dom* radiowe Obsługa ręczna TAK Soft start & stop TAK TAK** TAK Touch motion (ruch przez pociągnięcie) TAK Tylko w modelu radiowym i DCT Tylko w modelu radiowym i DCT TAK Maksymalny uciąg*** 75 kg 35 kg 55 kg 45 kg Gwarancja 2 lata 5 lat * Przed zamówieniem karniszy elektrycznych pod system inteligentnego domu sugerowana konsultacja. ** W silnikach sterowanych przewodowo tylko Soft Start. *** Dotyczy prostego karnisza o dł. do 12m z przesuwem dwustronnym.

17 Ograniczenia użytkowe Maksymalna długość karnisza w jednym odcinku: 6,10m. Maksymalna długość karnisza łączonego: - mmotion Comfort i Irismo B-45e 12,0m, - mmotion Plus 35e i 60e: 15,0m. Promień gięcia łuków 90 stopni: 30cm. Możliwość ręcznego przesuwu zasłony/firany w każdym momencie.

18 Silnik mmotion Comfort 90

19 mmotion Comfort 90 doprowadzenie napięcia Ścienne ok. 32cm w dół od wysokości karnisza i w pionie na linii końcowej karnisza.

20 Silnik Glydea 35e i 60e

21 Glydea 35e i 60e doprowadzenie napięcia Ścienne ok. 32cm w dół od wysokości karnisza i w pionie na linii końcowej karnisza. Sufitowe około 1 cm w stronę środka karnisza (przewód przechodzi przez otwór w kole końcowym).

22 Silnik bateryjny Irismo 45e

23 Montaż napędu we wszystkich systemach Standardowy napęd mocowany do dolnej powierzchni karnisza (99% zastosowań). Odwrócony napęd mocowany do górnej powierzchni karnisza (może zostać ukryty w suficie podwieszanym).

24 Wymiarowanie

25 Wymiarowanie karnisza W zamówieniu określ: - długość, - przesuw (jednostronny/centralny), - model napędu (Comfort /Glydea 35e lub 60e/Irismo), - rodzaj sterowania, - typ montażu napędu (klasyczny/odwrócony), - układ łączeń szyny lub wysyłkę w jednym odcinku spedycją (powyżej 2,65m), - dodatkowe uwagi.

26 Przygotowanie wnęk Ostateczna szerokość wnęki powinna zostać ustalona po uwzględnieniu: - technologii obszycia zasłon (microflex, taśma, wave), - grubości tkaniny, - współczynnika marszczenia zasłon, - obecności elementów utrudniających przesuw tkaniny (grzejniki, wywietrzniki naokienne, klimatyzatory, itp.) - zastosowania cięgien zachodzących.

27 Wnęka dla karnisza pojedynczego

28 Wnęka dla karnisza podwójnego

29 Wymiarowanie karnisza giętego Wymiarowanie karnisza giętego z łukiem 90 stopni Należy określić długości ramion, szerokość ewentualnej wnęki oraz sprawdzić, czy promień łuku (30cm) mieści się w przeznaczonej dla niego przestrzeni. Podane wymiary oraz tolerancje mierzone są od osi symetrii szyny.

30 Wnęka dla karnisza poj. z łukiem 90 stopni

31 Wnęka dla karnisza pod. z łukiem 90 stopni

32 Wymiarowanie karnisza giętego Wymiarowanie karnisza giętego z łukiem o dużym promieniu (banan) Do realizacji szyny giętych potrzebne jest określenie: - promienia i cięciwy lub - cięciwy i odległości od środka cięciwy do środka łuku. Podane wymiary oraz tolerancje mierzone są od osi symetrii szyny.

33 Tolerancje wymiarowe karniszy giętych Dopuszczalne są poniższe tolerancje wymiarowe dla karniszy giętych: - długość cięciwy 10mm/m, max. 50mm na karnisz; - odległość od środka cięciwy do środka łuku (osi szyny) 10mm/m, max 50mm na karnisz; - kąt gięcia 90 stopni +/-2 stopnie, tj. max. 35mm odchylenia metr za łukiem. Podane wymiary oraz tolerancje mierzone są od osi symetrii szyny.

34 Wymiarowanie karnisza Należy zwrócić szczególną uwagę, aby w miarę możliwości zasłona/firana po zsunięciu nie zachodziła naokna. Miejsce gromadzenia zasłony/firany powinno uwzględniać układ mebli i innych artykułów wyposażenia wnętrz w pomieszczeniu.

35 Wymiarowanie wys. zasłony Zasłona powinna kończyć się pod dolną powierzchnią szyny.

36 Montaż

37 Przed montażem Karnisze elektryczne o długości >2,65m mogą być dostarczone w kilku odcinkach do złożenia na miejscu instalacji. Przed złożeniem należy przygotować czyste stanowisko pracy. Jeśli elementy systemu ulegną zabrudzeniu, może to zakłócić bezawaryjność pracy. Podczas składania karniszy należy postępować zgodnie z załączoną instrukcją.

38 Komponenty

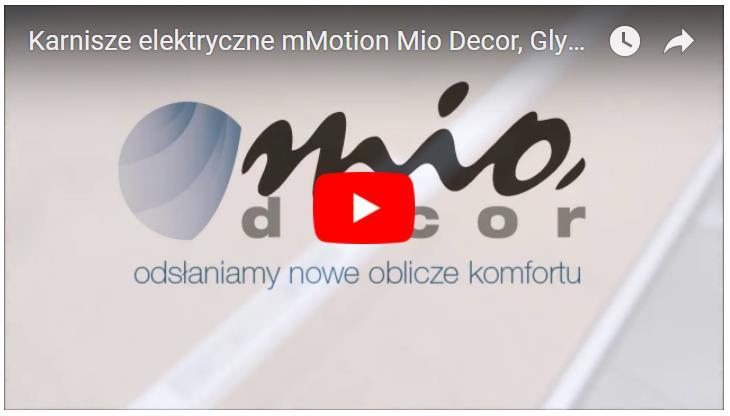

39 Skrócona instrukcja złożenia karnisza Instrukcja obejmująca połączenie szyn rozłożonych do transportu jest dostępna na kanale Mio Decor w serwisie YouTube.

40 Instrukcja złożenia karnisza INSTRUKCJA ZŁOŻENIA KARNISZA mmotion PRZESUW JEDNOSTRONNY

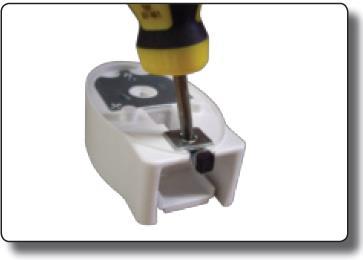

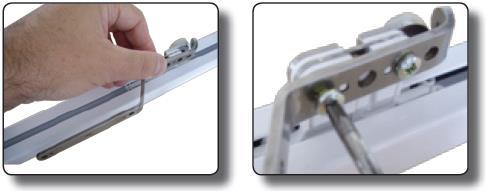

41 Instrukcja złożenia karnisza 1. Przyciąć szynę (jeśli karnisz jest skracany). Długość szyny = długość karnisza 14cm

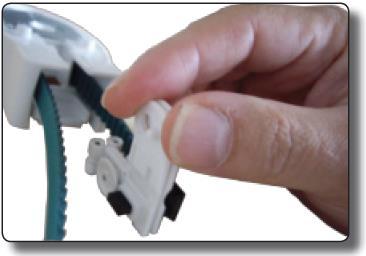

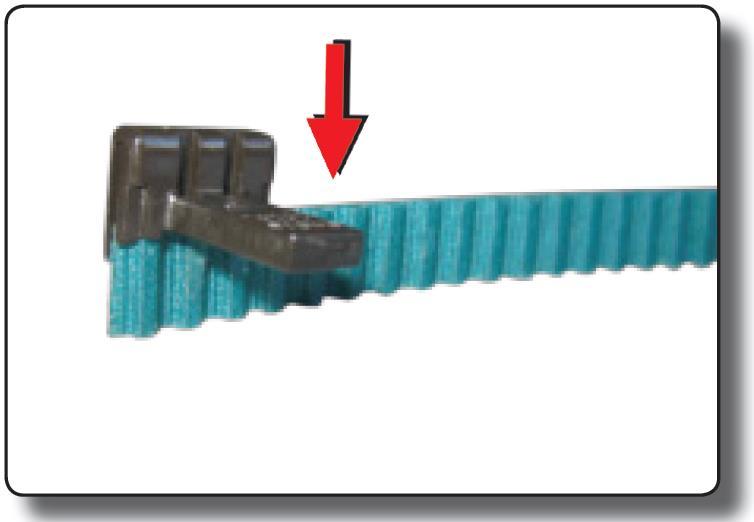

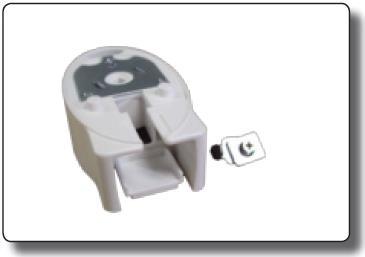

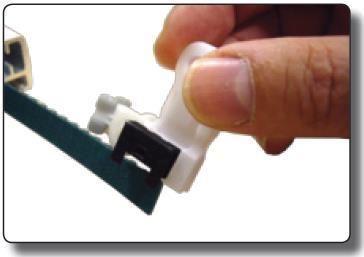

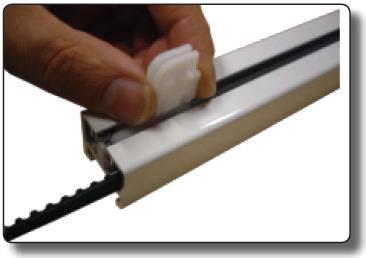

42 Instrukcja złożenia karnisza 2. Zamocuj blokadę paska. 3. Umieścić część wózka jezdnego w blokadzie paska.

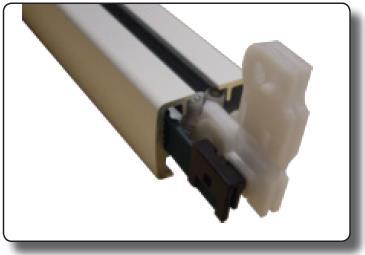

43 Instrukcja złożenia karnisza 4. Włóż część wózka w szynę i przesuń ją przez całą szynę przeciągając pasek.

44 Instrukcja złożenia karnisza 5. Usunąć blokadę paska oraz część wózka jezdnego.

45 Instrukcja złożenia karnisza 6. Odkręcić blokadę końcową z obu kół końcowych.

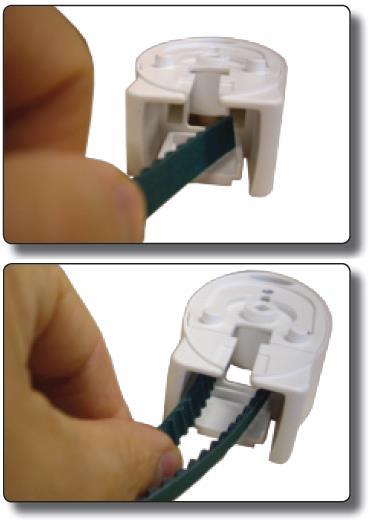

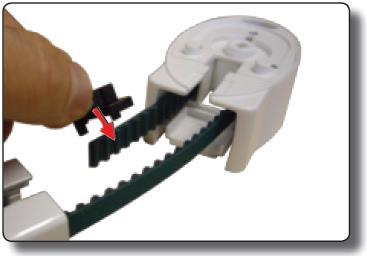

46 Instrukcja złożenia karnisza 7. Przełożyć pasek przez koło końcowe.

47 Instrukcja złożenia karnisza 8. Zamocuj blokadę paska i zabezpiecz ją.

48 Instrukcja złożenia karnisza 9. Umieścić część wózka jezdnego w blokadzie paska. 10. Włóż część wózka w szynę i przesuń ją przez całą szynę przeciągając pasek.

49 Instrukcja złożenia karnisza 11. Dosuń koło końcowe do szyny.

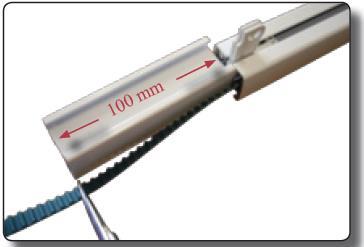

50 Instrukcja złożenia karnisza 12. *Przytnij pasek w ten sposób aby pozostawić ząbków na zewnątrz szyny ( mm). *Skracanie paska należy wykonać tylko w razie skracania karnisza. Parametr skrócenia paska określony jest dla systemów Glydea 35e, Glydea 60e, Irismo 45e. W systemie mmotion Comfort należy indywidualnie określić długość paska (między 20 a 23 ząbki).

51 Instrukcja złożenia karnisza 13. Usunąć blokadę paska oraz część wózka jezdnego.

52 Instrukcja złożenia karnisza 14. Przełożyć pasek przez koło końcowe.

53 Instrukcja złożenia karnisza 15. Zamocuj blokadę paska i zabezpiecz ją.

54 Instrukcja złożenia karnisza 16. Umieścić część wózka jezdnego w blokadzie paska. 17. Wsunąć część wózka w szynę.

55 Instrukcja złożenia karnisza 18. Dosuń koło końcowe do szyny.

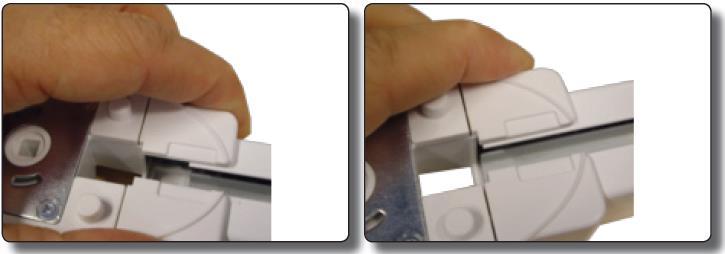

56 Instrukcja złożenia karnisza 19. Wsuń ślizgacze.

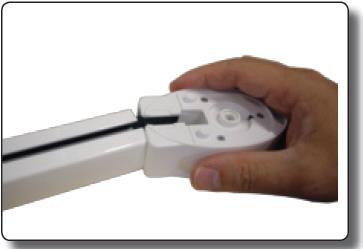

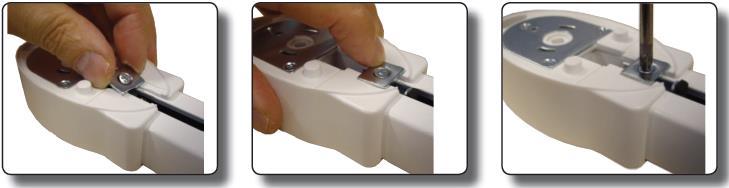

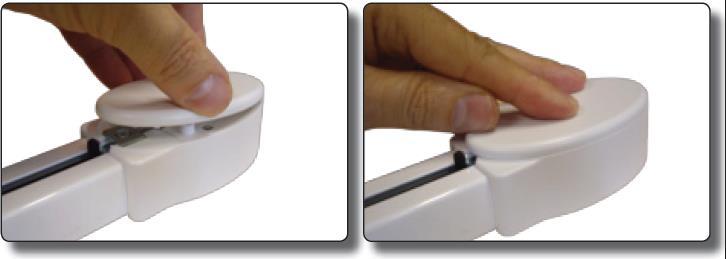

57 Instrukcja złożenia karnisza 20. Przykręć blokady końcowe.

58 Instrukcja złożenia karnisza 21. Skręć cięgno zachodzące.

59 Instrukcja złożenia karnisza 22. Zaślep przeciwległe koło końcowe względem napędu.

60 Instrukcja złożenia karnisza Efekt końcowy.

61 Instrukcja złożenia karnisza INSTRUKCJA ZŁOŻENIA KARNISZA mmotion PRZESUW DWUSTRONNY

62 Instrukcja złożenia karnisza 1. Przyciąć szynę (jeśli karnisz jest skracany). Długość szyny = długość karnisza 14cm

63 Instrukcja złożenia karnisza 2. Zamocuj blokadę paska. 3. Umieścić część wózka jezdnego w blokadzie paska.

64 Instrukcja złożenia karnisza 4. Włóż część wózka w szynę i przesuń ją przez całą szynę przeciągając pasek.

65 Instrukcja złożenia karnisza 5. Usunąć blokadę paska oraz część wózka jezdnego.

66 Instrukcja złożenia karnisza 6. Odkręcić blokadę końcową z obu kół końcowych.

67 Instrukcja złożenia karnisza 7. Przełożyć pasek przez koło końcowe.

68 Instrukcja złożenia karnisza 8. Zamocuj blokadę paska i zabezpiecz ją.

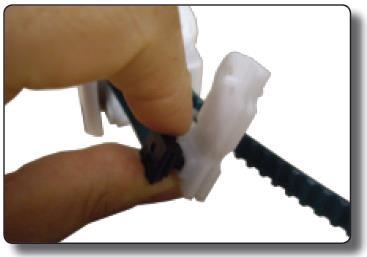

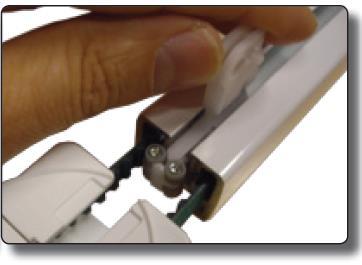

69 Instrukcja złożenia karnisza 9. Umieścić część wózka jezdnego w blokadzie paska. 10. Włóż część wózka w szynę i przesuń ją przez całą szynę przeciągając pasek.

70 Instrukcja złożenia karnisza 11. Dosuń koło końcowe do szyny.

71 Instrukcja złożenia karnisza 12. *Przytnij pasek w ten sposób aby pozostawić ząbków na zewnątrz szyny ( mm). *Skracanie paska należy wykonać tylko w razie skracania karnisza. Parametr skrócenia paska określony jest dla systemów Glydea 35e, Glydea 60e, Irismo 45e. W systemie mmotion Comfort należy indywidualnie określić długość paska (między 20 a 23 ząbki).

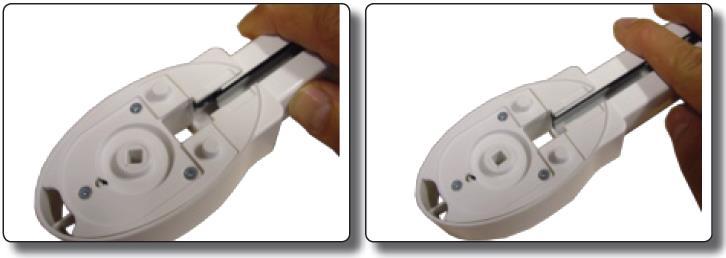

72 Instrukcja złożenia karnisza 13.Wyjmij przeciwległe koło

73 Instrukcja złożenia karnisza 14. Wyznacz położenie wózka na przeciwległej stronie paska. Zamocuj blokadę paska i zablokuj ją. Zamocuj wózek i wsuń go w szynę.

74 Instrukcja złożenia karnisza 15. Dosuń koło końcowe do szyny od strony zamocowanego właśnie wózka.

75 Instrukcja złożenia karnisza 16. Usunąć blokadę paska oraz część wózka jezdnego.

76 Instrukcja złożenia karnisza 17. Przełożyć pasek przez koło końcowe.

77 Instrukcja złożenia karnisza 18. Zamocuj blokadę paska i zabezpiecz ją.

78 Instrukcja złożenia karnisza 19. Umieścić część wózka jezdnego w blokadzie paska. 20. Wsunąć część wózka w szynę.

79 Instrukcja złożenia karnisza 21. Dosuń koło końcowe do szyny.

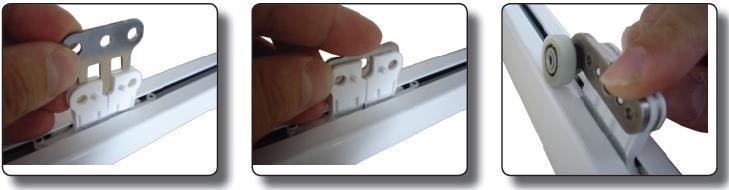

80 Instrukcja złożenia karnisza 22. Wsuń ślizgacze.

81 Instrukcja złożenia karnisza 23. Przykręć blokady końcowe.

82 Instrukcja złożenia karnisza 21. Skręć cięgno zachodzące.

83 Instrukcja złożenia karnisza 22. Zaślep przeciwległe koło końcowe względem napędu.

84 Instrukcja złożenia karnisza Efekt końcowy.

85 Montaż karnisza Nieprawidłowy montaż może doprowadzić do powstania ciężkich obrażeń ciała. Należy ściśle przestrzegać zaleceń dotyczących montażu, a także wskazówek podanych w instrukcji instalacji napędu. W celu zmniejszenia ryzyka porażenia prądem urządzenie to musi mieć prawidłowe uziemienie.

86 Montaż karnisza Prosimy upewnienie się, czy sterowniki są kompatybilne z wybranym napędem. Urządzenia sterujące muszą być zamontowane w widocznym miejscu. Jeżeli napęd lub przewód zasilający jest uszkodzony należy zwrócić napęd do działu obsługi, aby uniknąć ewentualnego ryzyka.

87 Montaż karnisza 1) Zaznaczyć położenia wsporników. 2) Umieścić uchwyt we właściwym miejscu na suficie/ścianie. 3) Przymocować wspornik do ściany/sufitu. 4) Założyć haczyk służący zaciągnięcia zasłony za napęd na kole/kołach końcowych i zamocować szynę we wspornikach. 5) Zamocować napęd do szyny

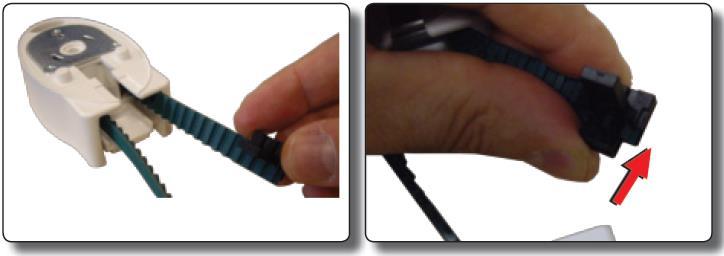

88 Montaż karnisza 1) Odbezpieczyć napęd 2) Włożyć napęd do otworu w kole pasowym 3) Zabezpieczyć napęd 4)Podłączyć zasilanie

89 Użytkowanie Odłączyć napęd od zasilania na czas wykonywania w pobliżu prac związanych ze sprzątaniem lub konserwacją (np. mycie okien). Dzieci należy pilnować, by mieć pewność, że nie bawią się urządzeniem.

90 Sterowanie

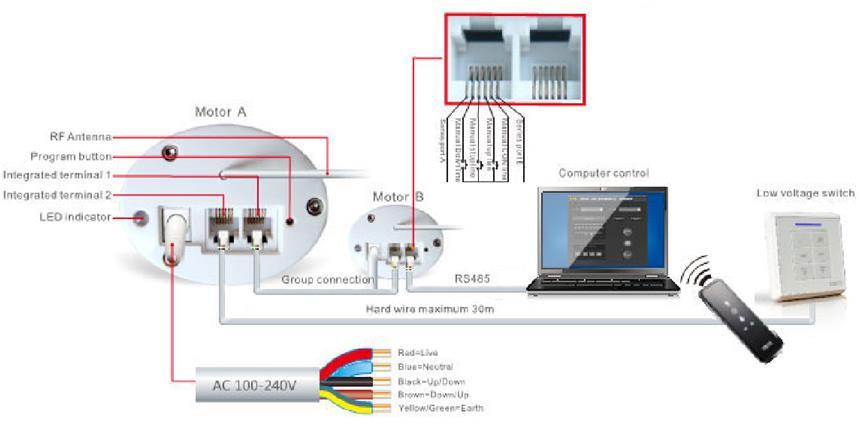

91 Sterowanie silnikami mmotion Comfort 90

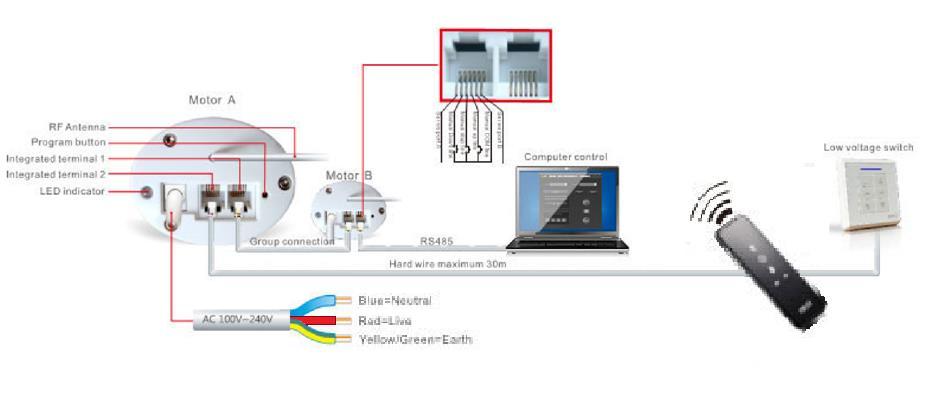

92 Sterowanie podłączenie 3 żyłowe

93 Sterowanie podłączenie 5 żyłowe

94 Sterowanie bezpotencjałowe

95 Sterowanie Fibaro Za pomocą Roller Shutter 2 (rekomendowane) Touch-Motion aktywne tylko po podłączeniu silnika w wariancie 5 żyłowym! Pozycjonowanie po ustawieniu parametru prądowego krańcówki na ok. 2,5W. Użycie Touch Motion nie aktualizuje położenia karnisza w systemie Fibaro. Żyły: Czarna fazowa I (kierunek) Brązowa fazowa II (kierunek) Żółta faza (zasilająca) Niebieska neutral

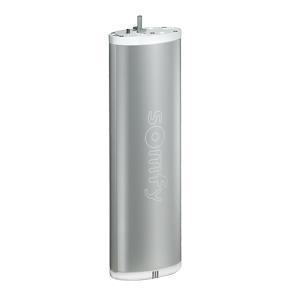

96 Sterowanie silnikami Glydea 35e i 60e

97 Sterowanie przewodowe 230V

98 Sterowanie indywidualne 230V przez przełącznik sterujący (WT)

99 Sterowanie grupowe 230V przez przełącznik sterujący (WT)

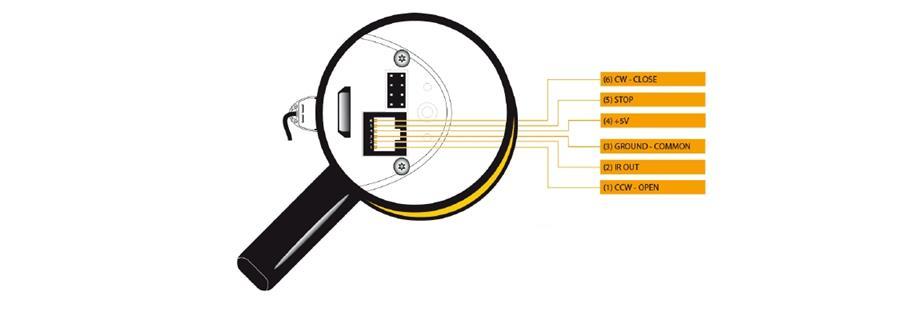

100 Dry contact mmotion Plus DCT może być sterowany przez przełącznik bezpotencjałowy ("dry contact"), podczerwień i sygnał radiowy RTS (przy wykorzystaniu wpinanego modułu odbiornika RTS). Wejścia sterujące: styku bezpotencjałowego i dry contact podczerwieni są wyprowadzone przez gniazdo RJ12.

101 Dry contact (RJ 12)

102 Dry contact Sterowanie sygnałem bezpotencjałowym może być podawane ze sterowników z: dwoma stykami (otwarcie - zamknięcie), trzema stykami(otwarcie, stop i zamknięcie). Dla urządzeń posiadających dwa styki funkcja stop jest realizowana przez jednoczesne podanie sygnału otwarcia i zamykania.

103 Sterowanie indywidualne DCT z przełącznikiem

104 Sterowanie grupowe DCT z przełącznikiem

105 Indywidualne sterowanie RTS

106 Sterowanie grupowe RTS

107 Sterowanie indywidualne RTS + bezpotencjałowe dry contact

108 Sterowanie grupowe RTS + bezpotencjałowe dry conect

109 Sterowanie grupowe BuCo/MoCo + bezpotencjałowe dry contact

110 Sterowanie grupowe BuCo/MoCo + RTS + bezpotencjałowe dry contact

111 Sterowanie Fibaro Za pomocą On/Off 2x1,5kW (rekomendowane) Możliwa funkcja Touch-Motion! Brak pozycjonowania. Żyły: Czarna fazowa I Niebieska neutral

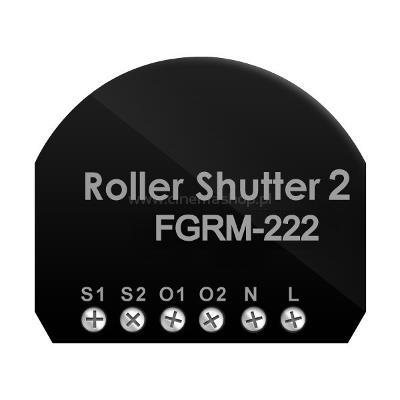

112 Sterowanie Fibaro Za pomocą Roller Shutter 2 Bez funkcji Touch-Motion! Żyły: Czarna fazowa I Brązowa fazowa II Niebieska neutral

113 Sterowanie silnikiem Irismo 45e

114 Indywidualne sterowanie RTS

115 Sterowanie grupowe RTS
