1 INSTRUKCJA INSTALOWANIA ZESTAW EVNKITPBI1 1

2 UWAGI: Przed przystąpieniem do instalacji i programowania przeczytać niniejszą instrukcję Po rozpakowaniu urządzeń sprawdzić ich stan zewnętrzny, brak uszkodzeń Usunięte opakowania produktów zabezpieczyć przed dostępem dzieci Instalacja, programowanie, testowanie produktów powinno zostać przeprowadzone przez wykwalifikowane osoby Prace przeprowadzać w pomieszczeniach i warunkach zapewniających bezpieczeństwo i higienę pracy Urządzenia mogą być stosowane w warunkach środowiskowych określonych w instrukcjach (szczególnie stopień ochrony IP) Należy zapewnić zasilanie urządzenia zgodnie ze standardami obowiązującymi w kraju instalacji Rezerwowe/niepodłączone żyły przewodów zaizolować Wykonać połączenia przewodów w instalacji tak aby zapewnić ich odporność na utlenianie i inne warunki zewnętrzne Po zakończeniu instalacji sprawdzić wszystkie połączenia Przed czyszczeniem urządzeń należy wyłączyć ich zasilanie W przypadku jakiegokolwiek uszkodzenia urządzenia (np. pęknięcie obudowy) odłączyć zasilanie urządzenia, nie przeprowadzać własnoręcznie napraw Jeśli urządzenie wymaga naprawy należy skontaktować się z dostawcą urządzeń, do naprawy używać tylko oryginalnych części Używać urządzeń zgodnie z ich przeznaczeniem Nie podporządkowanie się powyższym wskazówkom może doprowadzić do obniżenia bezpieczeństwa urządzenia Producent nie ponosi odpowiedzialności za ewentualne szkody wynikłe z niewłaściwego lub nadmiernego użytkowania SPIS TREŚCI 1. Odbiornik PEV/01 serii PERLA Zasilacz VA/ Panele DVC/01, DVC/01 ME serii THANGRAM Montaż i obsługa modułu klawiatury DNA i czytnika DRFID Programowanie Ogólne uwagi Pierwsze programowanie z jednym panelem wejściowym Przeprogramowanie instalacji Programowanie paneli wejściowych z klawiaturą numeryczną DNA Dodawanie kart zbliżeniowych/kodów otwarcia drzwi Usuwanie kart zbliżeniowych/kodów otwarcia drzwi Tworzenie grupy interkomowej Wyłączanie funkcji interkomowej zasilacza

3 1. Odbiornik PEV/01 serii PERLA INSTALACJA Zdjąć odbiornik z metalowego uchwytu montażowego naciskając najpierw przycisk nr 1 i dopiero zsuwając uchwyt w dół odbiornika (rys. 1). Uchwyt montażowy można zamocować z zastosowaniem puszek połączeniowych: 60mm (rys. 2) lub puszki w standardzie włoskim 503 (rys. 3, 4). Przy instalacji uchwytu zwrócić uwagę na kierunek montażu (góra oznaczona strzałką ). Po przykręceniu uchwytu wykonać podłączenia odbiornika (rys. 5). Aby zamontować odbiornik należy go wsunąć na uchwyt zgodnie z rys. 6 aż do momentu zatrzaśnięcia się przycisku mocującego na górze aparatu. Na rysunku 7 przedstawiono sposób zdejmowania zainstalowanego aparatu ze ściany. 3

4 DANE TECHNICZNE ODBIORNIKA Napięcie zasilania (tylko w magistrali X1): Pobór prądu: Pobór prądu przy świetlnej sygnalizacji wywołania (bez dzwonka): Wymiary (WxSxG): Temperatura przechowywania: Temperatura pracy: Stopień ochrony przed wnikaniem ciał stałych i wody: 15 20VDC maksymalnie 200mA, w stanie czuwania 1mA 1mA 170x145x31mm C 0 35 C IP20 TERMINAL PRZYŁĄCZENIOWY M1: Wejście alarmowe (styk zwierny) Wejście dzwonka drzwiowego (styk zwierny) Wejście magistrali sygnałowej B ZWORKI Terminowanie końca magistrali sygnałowej B Tryb pracy odbiornika: MASTER/SLAVE W przypadku dwóch odbiorników na jednym wywołaniu tylko odbiornik MASTER będzie dzwonił i jednocześnie wyświetlał obraz z panelu. Odbiorniki SLAVE będą tylko dzwonić. 4

5 PROGRAMOWANIE MELODII WYWOŁAŃ ODBIORNIKA UWAGA: Sposób programowania wywołań został opisany w instrukcji programowania paneli, systemu Wejście w tryb programowania: Nacisnąć przycisk 5 razy w przeciągu 5sek. Wejście w tryb programowania zostanie potwierdzone krótkim sygnałem dźwiękowym (rys. 1). Wybór melodii wywołania od panelu wejściowego ( potwierdzenie wyboru 1 sygnał akustyczny): Przegląd dostępnych melodii wywołania (w kolejności) umożliwia przycisk (rys. 2). Aby zapamiętać wybraną melodię i zakończyć programowanie należy nacisnąć przycisk (rys. 3). Aby wybrać melodię i przejść do kolejnego kroku programowania należy nacisnąć przycisk (rys. 4). Wybór melodii wywołania od przycisku dzwonka (potwierdzenie wyboru 2 sygnały akustyczne): Postępować jak w punkcie powyżej, wskazówki przedstawiają rysunki 2,3,4. Wybór ilości sygnałów wywołania ( potwierdzenie wyboru 3 sygnały akustyczne): Aby wybrać ilość sygnałów wywołania (od 1 do 6) należy nacisnąć wybraną ilość razy przycisk (rys. 5). Po 3sek od momentu ostatniego naciśnięcia przycisku odbiornik odtworzy zaprogramowaną ilość sygnałów wywołania. Aby zapisać ustawienia i zakończyć programowanie należy nacisnąć przycisk (rys. 6). 5

6 2. Zasilacz VA/01 INSTALACJA: Zasilacz musi być zawsze zamontowany w poziomie. Urządzenie można instalować na szynie DIN (EN50022) lub bezpośrednio na ścianie z wykorzystaniem osłon zacisków przyłączeniowych. Montaż/demontaż przedstawiają rysunki 2-3. Wymiary zewnętrzne przedstawia rysunek 1. Jeśli zasilacz będzie zainstalowany w metalowej obudowie musi zapewnić ona odpowiednią wentylację. 6

7 DANE TECHNICZNE ZASILACZA Zasilanie lokalne: Pobór prądu: Moc rozpraszana (straty): Wyjścia zasilające: Wymiary: Temperatura przechowywania: Temperatura pracy: Stopień ochrony przed wnikaniem ciał stałych i wody: 230VAC, 50 60Hz 350mA (dla 230VAC) maksymalnie 25W 18VDC- 0,6A (1,1A przez 15 minut) 20VDC- 0,2A przez 3 minuty, 0,8A przez 1 minutę 12DIN C 0 35 C IP30 Pobór prądu przez panele w stanie czuwania Pobór prądu przez panel w stanie aktywnym Pobór prądu przez panel z aktywnym elektrozaczepem 7

8 TERMINALE PRZYŁĄCZENIOWE A i M1: Wejście zasilania 230VAC Wyjście typu Open Collector aktywne do masy, sterowane przyciskiem AUX1 odbiorników maks. 100mA 12VDC do wyjść sterujących AUX1 i AUX2 Wyjście typu Open Collector aktywne do masy, sterowane przyciskiem AUX2 odbiorników maks. 100mA Wyjście zasilania 18VDC (*) Pierwsze wejście magistrali B panelu Drugie wejście magistrali B panelu Trzecie wejście magistrali B panelu Wyjście magistrali B do odbiorników (*)-Wyjście zasilania 18VDC są zabezpieczone elektronicznie przed przeciążeniami i zwarciami. 8

9 KONEKTORY: RS232- wyjście zarezerwowane do użycia w przyszłości MINI USB- gniazdo do programowania urządzeń z komputera DIODY: Kolor Żółty Zielony Funkcja Status programowania Kabel USB podłączony ZWORKI: Położenie neutralne (fabryczne) Dodawanie kodów/kart Usuwanie kodów/kart (**)- Szczegółowe informacje w sekcji programowanie niniejszej instrukcji 9

10 3. Panele DVC/01, DVC/01 ME serii THANGRAM INSTALACJA NATYNKOWA PANELU: Kluczykiem (z zestawu) odkręcić ramkę frontową panelu wejściowego rys. 1 (nie dotyczy panelu DVC/01 ME) Przykręcić panel za pomocą dostarczonych w zestawie śrub do ściany (rys. 2). Wysokość montażu zależna od kąta widzenia obiektywu kamery panelu- rys. 3 (zalecana wysokość montażu to 135cm od podłoża do dołu panelu) Zdjąć gumowe osłony terminali połączeniowych i wykonać podłączenia (rys. 4) Przewody wewnątrz panelu układać jak na rys.5 Po dokonaniu podłączeń założyć osłony terminali Wykonać programowanie instalacji (opisane w sekcji Programowanie niniejszej instrukcji) Założyć i przykręcić kluczykiem z zestawu płytę frontową panelu (rys. 1) 10

11 INSTALACJA PODTYNKOWA PANELU: Zainstalować puszkę podtynkową DSI dna odpowiedniej wysokości (z uwzględnieniem kąta widzenia kamery panelu-rys. 3, zalecana wysokość montażu to 135cm od podłoża do dołu puszki) Podczas instalacji puszki można użyć elementu ropierającego zapobiegającego deformacji puszki podczas obsadzania (element B z rys. 7) Przewody wyprowadzić do puszki przez jeden z wcześniej wyłamanych przepustów (pkt A na rys. 7) Kluczykiem (z zestawu) odkręcić ramkę frontową panelu wejściowego rys. 1 (nie dotyczy panelu DVC/01 ME) Zainstalować panel w puszce za pomocą podstawki montażowej DCI i śrub. Zdjąć gumowe osłony terminali połączeniowych i wykonać podłączenia (rys. 9, 10) Przewody wewnątrz panelu układać jak na rys.5 Po dokonaniu podłączeń założyć osłony terminali Wykonać programowanie instalacji (opisane w sekcji Programowanie niniejszej instrukcji) Założyć i przykręcić kluczykiem z zestawu płytę frontową panelu (rys. 1) 11

12 INSTALACJA NATYNKOWA ZESTAWU PANELI: Panele mogą być instalowane obok siebie w poziomie i pionie Należy wyciąć plastikowe elementy zaznaczone na rys. 11 z obudowy panelu Wykonać połączenia pomiędzy panelami taśmami połączeniowymi w sposób pokazany na rys. 12,13 i

13 Montaż paneli w poziomie Montaż paneli w pionie 13

14 INSTALACJA PODTYNKOWA ZESTAWU PANELI: Panele mogą być instalowane obok siebie w poziomie i pionie, puszki łączone są za pomocą łączników Podczas spinania puszek usunąć zaślepkę otworu łącznika (element A na rys. 15) aby umożliwić przełożenie przewodów między puszkami Należy wyciąć plastikowe elementy zaznaczone na rys. 16 z obudowy panelu Wykonać połączenia pomiędzy panelami taśmami połączeniowymi w sposób pokazany na rys

15 AKCESORIA: DPS- przycisk pojedynczy, DPH- przycisk o podwójnej wysokości, DPD- przycisk podwójny DTS (DTS ME)- zaślepka pojedyncza, DTH (DTH ME)- zaślepka o podwójnej wysokości DNA (DNA ME)- klawiatura numeryczna DRFID- czytnik kart zbliżeniowych DSI- puszka podtynkowa DCI (DCI ME)- ramka montażowa DTP- daszek przeciwdeszczowy FUNKCJE DIOD, POTENCJOMETRÓW, TERMINALI PANELU WEJŚCIOWEGO STAN DIOD Nie świeci się Świeci się Powoli błyska Szybko błyska 15

16 FUNKCJE POTENCJOMETRÓW Regulacja głośnika panelu Regulacja mikrofonu panelu Regulacja czasu otwarcia elektrozaczepu (1-10sek), fabrycznie 1sek FUNKCJE DIOD LED Wybieranie (kolor czerwony) Drzwi otwarte (kolor zielony) Rozmowa (kolor żółty) System zajęty (kolor niebieski) Terminal M1 Wejście zasilania panelu 14 18VDC Wyjście magistrali B Terminal M2 Wyjście zasilania elektrozaczepu, 12VDC, maks. 0,5A Przycisk wyjścia Czujnik kontaktronowy NC Masa Wyjście aktywacji panelu, typ OC, aktywne do masy Masa CN1: Konektor do podłączenia podświetlenia ramki panelu wejściowego (w przyszłości). CN2: Gniazdo do połączenia modułu czytnika kart zbliżeniowych DRFID lub modułu klawiatury numerycznej DNA. CN4: Gniazdo do podłączenia taśmy połączeniowej dodatkowego panelu przyciskowego DP/0. MINI USB: Gniazdo do programowania urządzeń z komputera. DANE TECHNICZNE PANELU Zasilanie: Pobór prądu: Wymiary (WxSxG): Temperatura przechowywania: Temperatura pracy: Stopień ochrony przed wnikaniem ciał stałych i wody: DANE TECHNICZNE KAMERY PANELU Standard sygnału wideo: Rozdzielczość sygnału: Minimalne oświetlenie: 14 18VDC 320mA (130mA w stanie czuwania) 254x99x25mm C C IP54 PAL/NTSC 680x512 pixel 1 LUX 16

17 3.1. Montaż i obsługa modułu klawiatury DNA i czytnika DRFID 17

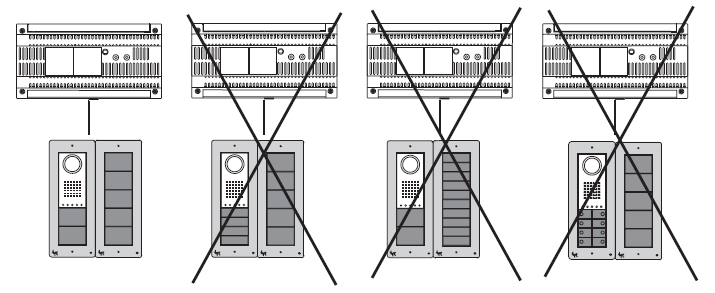

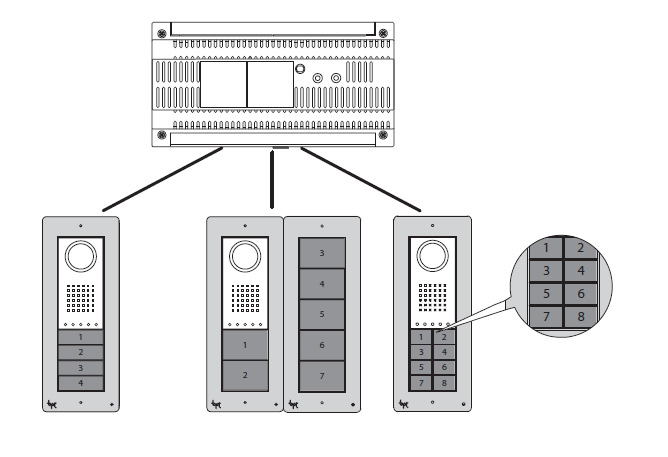

18 4. Programowanie 4.1. Ogólne uwagi Można zaprogramować jeden lub kilka paneli wejściowych dla całej grupy wywołań (np. od 1 do 14) pamiętając aby rozpoczynać od 1 wywołania i programować kolejne z zachowaniem kolejności wywołań, ilość wywołań na każdym panelu może być różna. Zasadę tą ilustrują poniższe rysunki. W przypadku paneli podłączonych do tego samego zasilacza istnieje możliwość użycia różnych typów przycisków wywołań w każdym panelu Zasadę tą ilustruje poniższy rysunek. Nie wolno stosować różnych typów przycisków wywołań w tym samym panelu wejściowym. Zasadę tą ilustrują poniższe rysunki. UWAGA: Powyższe ograniczenia nie istnieją w przypadku instalacji programowanych za pomocą komputera i programu PCS/XIP. 18

19 4.2. Pierwsze programowanie z jednym panelem wejściowym Wejście w tryb programowania: Naciśnij przycisk PROG na zasilaczu VA/01 (rys. 1) i trzymaj wciśnięty aż zaświeci się dioda PROG LED a panel przejdzie do stanu z rys. 2. Należy odczekać 5sek aby zasilacz przeprowadził procedurę testu i postępować dalej według poniższych instrukcji. Jeśli dioda PROG LED nagle zgaśnie oznacza to problemy z połączeniami przewodowymi między zasilaczem a panelem wejściowym. Należy sprawdzić połączenia i wejść ponownie w tryb programowania. Programowanie typu przycisków: Naciśnij pierwszy przycisk w panelu wejściowym (rys. 3/3A/3B) i przytrzymaj do momentu kiedy dioda LED oraz podświetlenie przycisków przestaną migać i panel znajdzie się w takim stanie jak na rys. 4. W przypadku gdy przyciski wywołania są zainstalowane tylko w dodatkowym panelu przyciskowym operację z rys. 3 trzeba przeprowadzić tak jak na rys 3C. 19

20 Programowanie wywołań: Na wybranym odbiorniku podnieść słuchawkę- o ile jest (rys. 5) i nacisnąć jednocześnie przyciski: zwolnienia rygla i dodatkowego sterowania AUX2 (rys. 6). Przyciski przytrzymać wciśnięte do momentu połączenia się z panelem wejściowym (uzyskania toru audio/wideo). Następnie należy na panelu wejściowym nacisnąć przycisk wywołania, który ma odpowiadać programowanemu odbiornikowi (rys. 7), przyporządkowanie odbiornika do przycisku wywołania panelu zostanie potwierdzone sygnałem dźwiękowym. Na zakończenie należy odłożyć słuchawkę odbiornikaprzerwać połączenie (rys. 8). Powyższą procedurę powtórzyć dla wszystkich odbiorników wymagających programowania. Wyjście z trybu programowania: Naciśnij krótko (poniżej 1sek) przycisk PROG na zasilaczu VA/01 (rys. 9): dioda PROG LED i diody na panelu wejściowym przestaną świecić. UWAGA: Jeśli nie wykonamy żadnej czynności procedura programowania zakończy się sama po 30 minutach. Regulacja pola widzenia kamery panelu wejściowego: W czasie programowania wywołań istnieje możliwość regulacji pola widzenia kamery panelu wejściowego. Regulację taką można przeprowadzić z dowolnego odbiornika (przy odłożonej słuchawce- o ile taka jest) poprzez naciśnięcie przycisku skanowania paneli wejściowych (rys. 10) i jego przytrzymanie do momentu pojawienia się obrazu na ekranie odbiornika. Ekran wyświetla fabryczne pole widzenia kamery, regulacja pola ma 9 pozycji- od 1 do 9 (rys. 11). Zmianę pozycji dokonujemy za pomocą przycisków: dodatkowe sterowanie AUX1 - kolejna pozycja, dodatkowe sterowanie AUX2 - poprzednia pozycja (rys. 12). Wybrane ustawienie pola widzenia kamery panelu zostanie automatycznie zapamiętane. 20

21 4.3. Przeprogramowanie instalacji Wejście w tryb programowania: Naciśnij przycisk PROG na zasilaczu VA/01 (rys. 1) i trzymaj wciśnięty aż zaświeci się dioda PROG LED a panele przejdą do stanu z rys. 2. Należy odczekać 5sek aby zasilacz przeprowadził procedurę testu i postępować dalej według poniższych instrukcji. Przeprogramowywanie wywołań: Na wybranym odbiorniku podnieść słuchawkę- o ile jest (rys. 3) i nacisnąć jednocześnie przyciski: zwolnienia rygla i dodatkowego sterowania AUX2 (rys. 4). Przyciski przytrzymać wciśnięte do momentu połączenia się z panelem wejściowym (uzyskania toru audio/wideo). Następnie należy na panelu wejściowym nacisnąć przycisk wywołania, który ma odpowiadać programowanemu odbiornikowi (rys. 5), przyporządkowanie odbiornika do przycisku wywołania panelu zostanie potwierdzone sygnałem dźwiękowym. Na zakończenie należy odłożyć słuchawkę odbiornika-przerwać połączenie (rys. 6). Powyższą procedurę powtórzyć dla wszystkich odbiorników wymagających programowania. Programowanie można przeprowadzić tylko z panelu z wyłączoną diodą LED (panel PE1 z rys. 2). Aby zmienić panel wejściowy, z którego chcemy programować należy na wybranym panelu nacisnąć jeden z 4 pierwszych przycisków wywołania przynajmniej przez 3sek (dla paneli wyposażonych w klawiaturę DNA należy wybrać 1 i potwierdzić przyciskiem ). Wyjście z trybu programowania: Naciśnij krótko (poniżej 1sek) przycisk PROG na zasilaczu VA/01 (rys. 7): dioda PROG LED i diody na panelu wejściowym przestaną świecić. UWAGA: Jeśli nie wykonamy żadnej czynności procedura programowania zakończy się sama po 30 minutach. 21

22 Przeprogramowywanie typu przycisków: Aby przeprogramować typ przycisków należy podczas procedury programowania wywołań (rys. 1) ponownie nacisnąć i przytrzymać przycisk PROG na zasilaczu VA/01 aż do stanu paneli wejściowych jak na rys. 9. Następnie należy nacisnąć jeden z 4 pierwszych przycisków wywołania panelu, który będzie przeprogramowywany, do momentu wygaszenia diody LED i podświetlenia 4 pierwszych przycisków (rys. 10). Powyższą procedurę przeprowadzić dla pozostałych paneli (rys. 10, 11) aż do uzyskania stanu paneli jak na rys. 12. Wyjście z trybu programowania: Naciśnij krótko (poniżej 1sek) przycisk PROG na zasilaczu VA/01 (rys. 13): dioda PROG LED i diody na panelu wejściowym przestaną świecić. UWAGA: Jeśli nie wykonamy żadnej czynności procedura programowania zakończy się sama po 30 minutach. Regulacja pola widzenia kamery panelu wejściowego: W czasie programowania wywołań istnieje możliwość regulacji pola widzenia kamery panelu wejściowego. Regulację przeprowadzić w sposób opisany we wcześniejszych podrozdziałach. 22

23 4.4. Programowanie paneli wejściowych z klawiaturą numeryczną DNA Wejście w tryb programowania: Naciśnij przycisk PROG na zasilaczu VA/01 (rys. 1) i trzymaj wciśnięty aż zaświeci się dioda PROG LED a panel przejdzie do stanu z rys. 2. Należy odczekać 5sek aby zasilacz przeprowadził procedurę testu i postępować dalej według poniższych instrukcji. Jeśli dioda PROG LED nagle zgaśnie oznacza to problemy z połączeniami przewodowymi między zasilaczem a panelem wejściowym. Należy sprawdzić połączenia i wejść ponownie w tryb programowania. Programowanie wywołań: Na wybranym odbiorniku podnieść słuchawkę- o ile jest (rys. 3) i nacisnąć jednocześnie przyciski: zwolnienia rygla i dodatkowego sterowania AUX2 (rys. 4). Przyciski przytrzymać wciśnięte do momentu połączenia się z panelem wejściowym (uzyskania toru audio/wideo). Następnie należy na klawiaturze numerycznej panelu wejściowego wybrać kod wywołania (od 1 do 100) i nacisnąć przycisk dzwonka (rys. 5), przyporządkowanie odbiornika do kodu wywołania zostanie potwierdzone sygnałem dźwiękowym. Na zakończenie należy odłożyć słuchawkę odbiornikaprzerwać połączenie (rys. 6). Powyższą procedurę powtórzyć dla wszystkich odbiorników wymagających programowania. Wyjście z trybu programowania: Naciśnij krótko (poniżej 1sek) przycisk PROG na zasilaczu VA/01 (rys. 7): dioda PROG LED i diody na panelu wejściowym przestaną świecić. UWAGA: Jeśli nie wykonamy żadnej czynności procedura programowania zakończy się sama po 30 minutach. Podczas programowania wywołań istnieje możliwość regulacji pola widzenia kamery panelu wejściowego według procedury opisanej we wcześniejszych rozdziałach. 23

24 4.5. Dodawanie kart zbliżeniowych/kodów otwarcia drzwi Wejście w tryb dodawania kart/kodów: Należy założyć zworkę RFID PROG na zasilaczu VA/01 na pozycję + (rys. 1). Wejście w tryb dodawania kart/kodów zostanie potwierdzone przez powoli migającą diodę PROG LED na zasilaczu oraz przez diody na panelu wejściowym jak na rys. 2. Należy odczekać 5sek aby zasilacz przeprowadził procedurę testu i postępować dalej według poniższych instrukcji. Jeśli dioda PROG LED nagle zgaśnie oznacza to problemy z połączeniami przewodowymi między zasilaczem a panelem wejściowym. Należy sprawdzić połączenia i wejść ponownie w tryb dodawania kart/kodów. Dodawanie kart: Należy zbliżyć kartę do czytnika panelu wejściowego, odczyt karty będzie potwierdzony sygnałem dźwiękowym (rys. 3). Następnie należy nacisnąć przycisk wywołania odpowiadający użytkownikowi, dla którego dodajemy kartę. Dla każdego użytkownika można dodać 5 kart (jeśli spróbujemy dodać więcej niż 5 panel wygeneruje sygnał dźwiękowy błędu). Dodawanie kodów otwarcia drzwi: Należy nacisnąć przycisk i następnie wybrać kod otwarcia drzwi (od 4 do 8 cyfr) i po raz kolejny nacisnąć przycisk (rys. 5), wprowadzenie kodu zostanie potwierdzone sygnałem dźwiękowym. Po sygnale potwierdzającym należy wprowadzić numer wywołania użytkownika, któremu dodajemy kod i zatwierdzić wybór przyciskiem (rys. 6). Dla każdego użytkownika można dodać 5 kodów (jeśli spróbujemy dodać więcej niż 5 panel wygeneruje sygnał dźwiękowy błędu). Wyjście z trybu dodawania kart/kodów: Należy założyć zworkę RFID PROG na zasilaczu VA/01 na pozycję zerową (rys. 7). UWAGA: Procedura nie kończy się automatycznie jeśli zworka nie zostanie ustawiona w pozycję wyjściową. 24

25 4.6. Usuwanie kart zbliżeniowych/kodów otwarcia drzwi Wejście w tryb usuwania kart/kodów: Należy założyć zworkę RFID PROG na zasilaczu VA/01 na pozycję (rys. 1). Wejście w tryb usuwania kart/kodów zostanie potwierdzone przez powoli migającą diodę PROG LED na zasilaczu oraz przez diody na panelu wejściowym jak na rys. 2. Należy odczekać 5sek aby zasilacz przeprowadził procedurę testu i postępować dalej według poniższych instrukcji. Jeśli dioda PROG LED nagle zgaśnie oznacza to problemy z połączeniami przewodowymi między zasilaczem a panelem wejściowym. Należy sprawdzić połączenia i wejść ponownie w tryb usuwania kart/kodów. Usuwanie kart: Należy zbliżyć kartę do czytnika panelu wejściowego, odczyt karty będzie potwierdzony sygnałem dźwiękowym (rys. 3). Po sygnale dźwiękowym należy ponownie zbliżyć kartę do czytnika (rys. 4). Po tej operacji wszystkie karty tego użytkownika zostały usunięte. Usuwanie kodów otwarcia drzwi: Należy nacisnąć przycisk i następnie wybrać kod otwarcia drzwi i potwierdzić go ponownie przyciskiem (rys. 5). Po sygnale potwierdzającym należy wprowadzić kod otwarcia ponownie (rys. 6). Po tej operacji wszystkie kody tego użytkownika zostały usunięte. 25

26 Usuwanie kart i kodów (razem) w panelach przyciskowych: Należy nacisnąć przycisk wywołania odpowiadający użytkownikowi, którego karty i kody chcemy skasować, przez co najmniej 10sek. (rys. 7). Operacja zostanie potwierdzona sygnałem dźwiękowym. Po sygnale należy ponownie krótko (poniżej 1sek.) nacisnąć przycisk wywołania użytkownika, czynność ta spowoduje usunięcie wszystkich kart i kodów danego użytkownika. Usuwanie kart i kodów (razem) w panelach z klawiaturą numeryczną: Należy wybrać kod wywołania odpowiadający użytkownikowi, którego karty i kody chcemy skasować, i nacisnąć przycisk (rys. 9). Operacja zostanie potwierdzona sygnałem dźwiękowym. Po sygnale należy ponownie wybrać kod wywołania użytkownika i nacisnąć przycisk (rys. 10), czynność ta spowoduje usunięcie wszystkich kart i kodów danego użytkownika. Wyjście z trybu dodawania kart/kodów: Należy założyć zworkę RFID PROG na zasilaczu VA/01 na pozycję zerową (rys. 11). UWAGA: Procedura nie kończy się automatycznie jeśli zworka nie zostanie ustawiona w pozycję wyjściową. 26

27 4.7. Tworzenie grupy interkomowej Grupę interkomową można stworzyć/zaprogramować dopiero po wcześniejszym zaprogramowaniu wywołań. Tworzenie grupy interkomowej: Należy nacisnąć i przytrzymać przez co najmniej 25sek przycisk PROG na zasilaczu VA/01 aż do momentu, w którym dioda PROG LED zacznie szybko migać (rys. 1). Następnie na zasilaczu należy przestawić zworkę RFID PROG na pozycję + (rys. 2). Aby zaprogramować interkom należy na wybranym odbiorniku nacisnąć przycisk interkomowy, który będzie odpowiadał temu odbiornikowi w całej grupie interkomowej (rys. 3). Powyższą czynność wykonać dla wszystkich aparatów będących w grupie interkomowej. Po skończeniu tworzenia grupy należy nacisnąć lekko przycisk PROG na zasilaczu (rys. 4). Jeśli nie zostanie wykonana żadna czynność procedura zakończy się automatycznie po 30 minutach. Na zakończenie należy przestawić zworkę RFID PROG zasilacza z powrotem w pozycję neutralną (rys. 5). UWAGA Procedura nie kończy się automatycznie! Jeśli odbiornik został dodany do grupy interkomowej to nie ma procedury umożliwiającej odjęcie z grupy tylko tego odbiornika. W takim wypadku trzeba przeprogramować wszystkie odbiorniki z grupy. 27

28 4.8. Wyłączanie funkcji interkomowej zasilacza Wyłączanie grupy interkomowej: Należy nacisnąć i przytrzymać przez co najmniej 25sek przycisk PROG na zasilaczu VA/01 aż do momentu, w którym dioda PROG LED zacznie szybko migać (rys. 1). Następnie na zasilaczu należy przestawić zworkę RFID PROG na pozycję - na przynajmniej 20sek (rys. 2). Aby włączyć grupę interkomowi należy postępować jak opisano w powyższym punkcie. Na zakończenie należy przestawić zworkę RFID PROG zasilacza z powrotem w pozycję neutralną (rys. 3). UWAGA Procedura nie kończy się automatycznie! Za pomocą zasilacza VA/01 można stworzyć tylko jedną grupę interkomową. Jeśli trzeba stworzyć więcej niż jedną grupę interkomową to w każdej grupie należy przewidzieć selektor interkomowy VSE/

29 UTYLIZACJA Należy pamiętać o odpowiedniej utylizacji opakowań i zużytego sprzętu z zachowaniem krajowych regulacji prawnych. Komponenty nadające się do powtórnego przerobu należy utylizować zgodnie z przeznaczeniem. 29

30 Zestawy serii EVKIT przykłady połączeń

31 ODLEGŁOŚCI ODLEGŁOŚCI ODLEGŁOŚCI Maksymalna ilość odbiorników aktywowana tym samym wywołaniem wynosi: -3 odbiorniki z pełną siłą dźwięku wywołania -2 odbiorniki z pełną siłą dzwonka oraz 6 kolejnych ze zmniejszoną siłą dzwonka (do około 50%)
